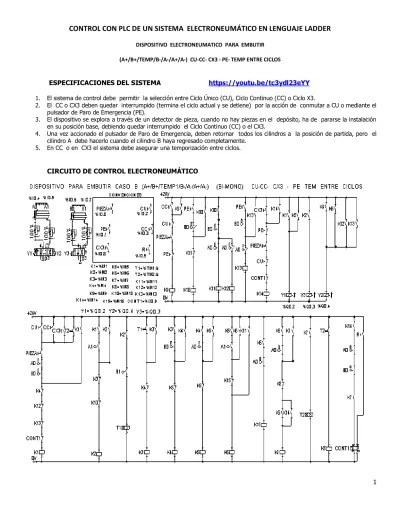

CONTROL CON PLC DE UN SISTEMA ELECTRONEUMÁTICO EN LENGUAJE LADDER

1 CONTROL CON PLC DE UN SISTEMA ELECTRONEUMÁTICO EN LENGUAJE LADDER

DISPOSITIVO ELECTRONEUMATICO PARA EMBUTIR (A+/B+/TEMP/B-/A-/A+/A-) CU-CC- CX3 - PE- TEMP ENTRE CICLOS

ESPECIFICACIONES DEL SISTEMA https://youtu.be/tc3ydl23eYY

2. El CC o CX3 deben quedar interrumpido (termina el ciclo actual y se detiene) por la acción de conmutar a CU o mediante el pulsador de Paro de Emergencia (PE).

3. El dispositivo se explora a través de un detector de pieza, cuando no hay piezas en el depósito, ha de pararse la instalación en su posición base, debiendo quedar interrumpido el Ciclo Continuo (CC) o el CX3.

4. Una vez accionado el pulsador de Paro de Emergencia, deben retornar todos los cilindros a la posición de partida, pero el cilindro A debe hacerlo cuando el cilindro B haya regresado completamente.

5. En CC o en CX3 el sistema debe asegurar una temporización entre ciclos.

CIRCUITO DE CONTROL ELECTRONEUMÁTICO

2 CROQUIS DE SITUACIÓN DIAGRAMA ESPACIO FASE

COMO HACERLO CON EL PLC Y TWIDOSOFT

CONEXIÓN DE ENTRADAS Y SALIDAS HARWARE Y TABLA DE

SIMBOLOS CAMBIARVV V SIMBOLOS

3 EDITOR DE LADDER EN TWIDOSOFT CAMBIAR

4

5
