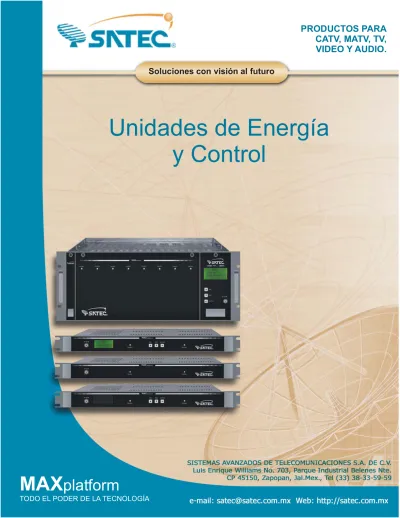

MAX
Unidades de Energía
y Control
UNIDADES DE ENERGÍA Y CONTROL
Recomendamos ver previamente la sección “Concepto MAXplatform”
CARACTERÍSTICAS.
.
ACEPTAN FUENTE DE RESPALDO. FUENTES DE SWITCHEO.
ENTRADA DE 100 A 230 VCA. MONITOR DE VOLTAJE Y CORRIENTE.
PUNTO DE PRUEBA AL FRENTE. IDIOMA ESPAÑOL ó INGLÉS. CONTROL DIGITAL ESCALABLE. BAJO CONSUMO DE ESPACIO Y ENERGÍA.
UNIDAD DE ENERGÍA Y CONTROL, Chasis
UNIDAD DE ENERGÍA DE RESPALDO, Chasis
UNIDAD DE ENERGÍA Y CONTROL, Módulo de subrack
Las unidades de energía y control (UEC) proporcionan los voltajes y las señales de control a los equipos. Los equipos para montaje en rack tienen su propia unidad de energía y control internamente.
EQUIPOS DE SUBRACK. La UEC es
compartida por todos los módulos del subrack, algunos modelos cuentan con combinadores de señales de RF; esto permite seleccionar el más adecuado a la aplicación de que se trate. Energía. La fuente proporciona los voltajes necesarios para hasta 8 módulos alojados en un subrack.
Control. Esta unidad, en el nivel 3, contiene la circuitería del control maestro (ECM) e interfase de usuario para manejar los módulos alojados en el subrack, a su vez sirve de interfase entre los equipos y la PC.
FUENTES DE SWITCHEO. Tanto las fuentes de montaje en rack como las de subrack son de switcheo, por tanto son de alta eficiencia en el uso de energía y amplio rango de voltajes de entrada.
MONITOREO DE VOLTAJE Y CORRIENTE. Los modelos con control maestro para rack, permiten monitorear los voltajes, y en los modelos de montaje en subrack, también las corrientes.
VENTILACIÓN. La UEC tiene ventilación que en caso necesario puede activarse en cualquiera de 3 formas:
ON. Siempre encendido. OFF. Siempre apagado.
CONM. Encenderá automáticamente cuando la demanda de corriente llegue a un punto que lo requiera.
ID DE EQUIPOS. Al seleccionar un equipo, el led “on/sel” de éste parpadea y en la pantalla se muestra el modelo completo del equipo
seleccionado, el menú de sus funciones y si se desea puede mostrar, en otro menú, el número de serie, ubicación e ID del equipo.
FUENTES DE RESPALDO. Las fuentes de respaldo se conectan a la principal mediante un cable con conectores DB9; ambas fuentes tienen diodos de protección que permiten operarlas en paralelo. Es recomendable usar una fuente de respaldo idéntica a la principal, de lo contrario al retirar la principal y operar con la de respaldo, los equipos mantendrán su estatus sin poder ser modificado hasta en tanto no se reinstale la principal.
ALARMAS. Al fallar la fuente principal, siempre que opere una de respaldo, se generará una alarma consistente en el parpadeo de la pantalla mostrando el mensaje de error, quedando el 100% de la carga en la de respaldo.
Si el manejo de esta unidad de energía y control se hace desde una PC mediante el software MAXware, se pueden configurar diversos tipos y niveles de alarma, así como diversas formas de aviso.
MENÚ DE FUNCIONES
A continuación se muestran algunas pantallas de la unidad de energía y control.
El menú de funciones se muestra en la pantalla del ECM. Con los botones del frente “INC” o “DEC”, se elige ascendente o descendentemente la función deseada, la cual parpadea al ser elegida; con el botón “ENTER” se confirma la elección, lo que despliega submenús para aplicar la acción correspondiente.
Funciones: Acción:
IDIOMA/LANGUAGE Selección de idioma español ó inglés. RACK Ubicación del rack en que está el ECM.
POS. EN RACK Ubicación de la posición del ECM en el rack. SELEC ECM Selección de otro ECM para operarlo como “esclavo”. ESTAT FTE Indicación del estatus de voltajes y corrientes de la fuente. VENTILAD. Manejo del encendido y apagado del ventilador.
SEL EQPs Selección de uno de sus equipos esclavos para operarlo. ESTAT CAN Indicación del canal de cada modulo del subrack.
INFORMACIÓN PARA PEDIDOS
(Espacio
MODELO Req. ) DESCRIPCIÓN
MONTAJE EN RACK
FR3 (1 U ) Fuente y control maestro FRR (1 U ) Fuente de respaldo
FER (1 U ) Fuente de respaldo para enrutador MONTAJE EN SUBRACK*
FS3 (2 E ) Fuente y control maestro FS2 (2 E ) Fuente de respaldo
FP3 (2 E ) Fuente y combinador, control maestro FP2 (2 E ) Fuente y combinador, de respaldo FA3 (2 E ) Fuente y postamplificador, control maestro FA2 (2 E ) Fuente y postamplificador, de respaldo
FE3 (2 E ) Fuente y control maestro para enrutador ES2- 32 FE2 (2 E ) Fuente de respaldo para enrutador
ACCESORIOS
I2C50 Puente RJ11, 0.5 Mts. I2CE50 Puente RJ11-edge, 0.5 Mts. I2CEE50 Puente I2C edge-edge, 0.50 Mts. DB975 Puente DB9, 0.75 Mts.
NMxx Null modem, DB9-RJ11, xx Mts.
*Para instalar las fuentes en subrack, se requieren 2 espacios, si usted no dispone de éstos deberá agregar un subrack. Significado de algunos elementos:
F = fuente o unidad de energía R = serie R, montaje en rack S = serie S, montaje en subrack P = combinador pasivo A = postamplificador 2 = equipo esclavo 3 = equipo maestro
1U = una unidad de rack (1.75”) 2E = dos espacios en subrack E = enrutador.
