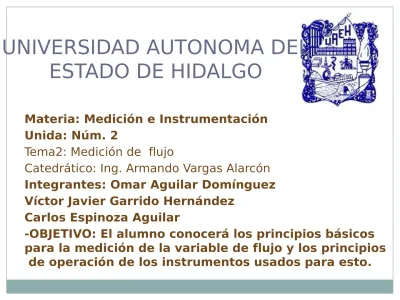

Materia: Medición e Instrumentación Unida: Núm. 2
Tema2: Medición de flujo
Catedrático: Ing. Armando Vargas Alarcón
Integrantes: Omar Aguilar Domínguez Víctor Javier Garrido Hernández
Carlos Espinoza Aguilar
-OBJETIVO: El alumno conocerá los principios básicos para la medición de la variable de flujo y los principios de operación de los instrumentos usados para esto.
La medición de flujo constituye al eje mas alto porcentaje en cuanto a la medición existen muchos métodos para medir el flujo, en la mayoría de los cuales es indispensable el
conocimiento de algunas características básicas de los fluidos en las cuales incluyen viscosidad, densidad, gravedad especifica, comprensibilidad ,temperatura y presion .Existen dos formas de medir el flujo :el caudal y el flujo total .El caudal es la cantidad que pasa por un punto determinado en cualquier momento dado .El flujo total de la cantidad de fluido por un punto determinado durante un periodo de tiempo especifico .
MEDICION POR PRESIÓN DIFERENCIAL
Se utiliza dispositivos que originan un presión diferencial debido al paso de un fluido por una restricción .La razón de hacer esto es que el caudal es proporcional ala raíz cuadrada de la
diferencial de presion entre dos puntos ,antes y después de la restricción
Uno de estos elementos es la placa - orificio o placa perforada. Allí, el fluido sufre una disminución de su presión, la cual es mínima en el punto denominado "vena contracta". Si bien es
cierto, la presión tiende a recuperarse, existe al final una pérdida de presión.
TUBO PITOT
Este elemento para medir el flujo consiste en un tubo con un
TUBO PITOT
Es utilizado para calcular la presión también
MEDIDORES DE ÁREA VARIABLE
En esto aparatos existe un gran presion mientras el área permanece
constante la presion diferencial. Uno de estos rodamientos el cual consta de un tubo cónico vertical que encierra un flotador ,este dependiendo del caudal toma una posición en el tubo que aumenta o disminuye el tamaño del área y así se mantiene la presion constante una escala graduada dentro del tubo, estará calibrada en unidades de presion y así tener un lectura directa dela misma.
MEDIDORES MAGNÉTICOS
Estos aparatos utilizan la ley de Faraday , que establece que cuando una corriente pasa por un conductor y existe un campo magnético en dirección transversal al mismo, se crea un potencial eléctrico
proporcional ala corriente.
Para medir el caudal, se coloca un tubo aislado eléctricamente con un par de electrodos montados a ambos lados del tubo y rasantes con el fluido. Unas bobinas eléctricas se colocan alrededor del tubo de
modo tal que generar un campo magnético en un plano perpendicular, tanto en el eje del cuerpo de voltaje de salida es proporcional a la
velocidad promedio del fluido, se requiere cierta conductividad mínima ,la señal de salida no varia con el aumento de la
MEDIDOR A TURBINA
Un instrumento de este tipo consiste de una rueda de turbina de precisión montada en cojinetes de una porción de tubería , y una
bobina electromagnética colocada en la pared de la tubería, causa el giro de la turbina a una velocidad que varia directamente con le caudal de fluido de proceso. La interrupción del campo magnético, con cada paso de cada hoja de la turbina produce un pulso eléctrico .La
frecuencia de estos pulsos determina la velocidad del fluido. Un
instrumento de este tipo consiste de una rueda de turbina de precisión, montada en cojinetes de una porción de tubería, y una bobina
MEDIDOR DE VÓRTICE
La forma de medición es parecida a la turbina sin embargo contiene un dispositivo fijo a la entrada de la tubería similar a una helice,genera un
movimiento rotatorio al fluido. Otro dispositivo, se encarga de restablecer el caudal original al fluido. La oscilaciones este en el punto de mediciones proporcional al caudal. Estas oscilaciones producen variaciones de
temperaturas en un sensor colocando en el área, variaciones que luego se convierten en pulsos de voltaje que son amplificados, filtrados y
PLACA DE IMPACTO
Estos medidores mide el flujo sumando la fuerza que el fluido desarrolla sobre un “blanco” que es una placa de disco; esta fuerza es proporcional a al raíz cuadrada del flujo los de ultrasonido emplean un transmisor y un receptor para medir la desviación en la frecuencia en la señal del
transmisor, debido a la velocidad del fluido
En los casos de medición de caudal en canales abiertos, se pueden mencionar la represa, la tobera abierta y los vertederos en donde básicamente se mide nivel de fluido, que varía; al pasar por estos
MEDIDORES DE FLUJO TOTAL
Dentro de este tipo de dispositivos se tienen los denominados medidores de desplazamiento positivo, los cuales, separan la corriente de flujo en incrementos volumétricos individuales y cuentan dichos incrementos. Los medidores son fabricados de modo tal qué cada instrumento
TUBO VENTURI
El medidor de Venturi consiste en dos troncos de cono unidos por un tubo y éste a su vez esta conectado a la conducción por otro tubo, este tubo contiene
TUBO ANNUBAR
Es una mejora del tubo pitot y se basa en medir la presión estática y la total Con la diferencia que se obtiene la velocidad del fluido y conociendo la
ULTRASONICOS:
MEDIDOR DE CORIOLIS.
Los medidores de coriolis se basan en el principio de las fuerzas inercias que son generalmente cuando una partícula en un
