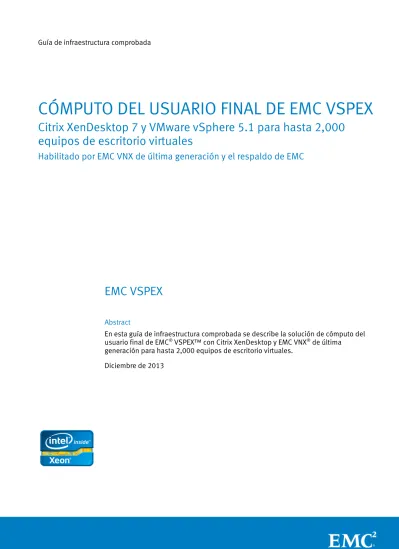

CÓMPUTO DEL USUARIO FINAL DE EMC VSPEX

(1)

CÓMPUTO DEL USUARIO FINAL DE EMC VSPEX

Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000

equipos de escritorio virtuales

Habilitado por EMC VNX de última generación y el respaldo de EMC

EMC VSPEX

Abstract

En esta guía de infraestructura comprobada se describe la solución de cómputo del usuario final de EMC®_{VSPEX™ con Citrix XenDesktop y EMC VNX}®_{de última}

generación para hasta 2,000 equipos de escritorio virtuales. Diciembre de 2013

(2)

EMC considera que la información de esta publicación es precisa en el momento de su publicación. La información está sujeta a cambios sin previo aviso.

La información de esta publicación se proporciona “tal cual”. EMC Corporation no se hace responsable ni ofrece garantía de ningún tipo con respecto a la información de esta publicación y específicamente renuncia a toda garantía implícita de

comerciabilidad o capacidad para un propósito determinado. El uso, la copia y la distribución de cualquier software de EMC descrito en esta publicación requieren una licencia de software correspondiente.

EMC2_{, EMC y el logotipo de EMC son marcas registradas o marcas comerciales de} EMC Corporation en los Estados Unidos y en otros países. Todas las demás marcas comerciales incluidas/utilizadas en este documento pertenecen a sus respectivos propietarios.

Para obtener la lista más actualizada de los nombres de los productos de EMC, consulte las sitio web de su país correspondiente).

Cómputo del usuario final EMC VSPEX

Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 equipos de escritorio virtuales

Habilitado por EMC VNX de última generación y el respaldo de EMC Guía de infraestructura comprobada

(3)

3 Cómputo del usuario final EMC VSPEX Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 equipos de escritorio virtuales Guía de infraestructura comprobada

Contenido

Capítulo 1

Resumen

13

Introducción ... 14

Público al que va dirigido ... 14

Propósito de esta guía ... 14

Requisitos del negocio ... 15

Capítulo 2

Descripción general de la solución

16

Descripción general de la solución ... 17

Gestor de equipos de escritorio ... 17

Virtualización ... 17 Cómputo ... 17 Red ... 18 Respaldo ... 18 Almacenamiento ... 18 EMC Next-Generation VNX ... 18 Funciones y mejoras ... 19

Arreglo híbrido optimizado para flash ... 19

Capítulo 3

Descripción general de la tecnología de la solución

23

Tecnología de la solución ... 24

Resumen de los componentes clave ... 25

Virtualización de equipos de escritorio ... 26

Descripción general ... 26

Citrix XenDesktop 7 ... 26

Machine Creation Services ... 27

Citrix Provisioning Services ... 28

Citrix Personal vDisk ... 28

Citrix Profile Management ... 28

Virtualización ... 29

VMware vSphere 5.1 ... 29

VMware vCenter ... 29

VMware vSphere High Availability ... 29

Cómputo ... 30 Descripción general ... 30 Red ... 31 Descripción general ... 31 Almacenamiento ... 33 Descripción general ... 33

(4)

Contenido

EMC VNX Snapshots ... 33

EMC SnapSure ... 33

EMC Virtual Provisioning ... 34

EMC FAST Cache ... 39

EMC FAST VP (opcional) ... 39

Recursos compartidos de archivos en VNX ... 39

ROBO ... 40

Respaldo y recuperación ... 40

EMC Avamar ... 40

Seguridad ... 41

Autenticación de dos factores RSA SecurID ... 41

Autenticación SecurID ... 41

Componentes requeridos ... 43

Recursos de cómputo, memoria y almacenamiento ... 43

ShareFile ... 45

ShareFile StorageZones ... 45

Arquitectura ShareFile StorageZones ... 45

Uso de StorageZones con las arquitecturas VSPEX... 47

Capítulo 4

Descripción general de la arquitectura de la solución

50

Descripción general de la solución ... 51

Arquitectura de soluciones ... 51 Descripción general ... 51 Arquitectura lógica ... 52 Componentes clave ... 53 Recursos de hardware ... 57 Recursos de software ... 60

Dimensionamiento para la configuración validada ... 61

Pautas para la configuración de servidores ... 62

Virtualización de memoria de VMware vSphere para VSPEX ... 64

Pautas para la configuración de la memoria ... 65

Pautas para la configuración de la red ... 66

VLAN ... 66

Activar frames jumbo ... 67

Agregación de enlaces ... 67

Reglas para la configuración del almacenamiento ... 68

Virtualización de memoria de VMware vSphere para VSPEX ... 69

(5)

Valores máximos validados del cómputo del usuario final de VSPEX ... 71

Diseño de almacenamiento para 500 equipos de escritorio virtuales ... 71

Diseño de almacenamiento para 1,000 equipos de escritorio virtuales ... 75

Diseño de almacenamiento para 2,000 equipos de escritorio virtuales ... 79

Alta disponibilidad y failover ... 84

Introducción ... 84

Capa de virtualización ... 84

Capa de cómputo ... 85

Capa de red ... 85

Capa de almacenamiento ... 86

Perfil de la prueba de validación ... 87

Características del perfil ... 87

Pautas de configuración del ambiente de respaldo ... 88

Características de respaldo ... 88

Diseño del respaldo ... 88

Pautas para el dimensionamiento ... 89

Carga de trabajo de referencia ... 89

Definición de la carga de trabajo de referencia ... 89

Aplicación de la carga de trabajo de referencia ... 90

Implementación de las arquitecturas de referencia ... 91

Descripción general ... 91 Tipos de recursos... 91 Recursos de CPU ... 91 Recursos de memoria ... 91 Recursos de red ... 92 Recursos de almacenamiento ... 93 Recursos de respaldo ... 93

Expansión de ambientes de cómputo del usuario final de VSPEX existentes ... 93 Resumen de la implementación ... 93 Evaluación rápida ... 94 Hoja de trabajo ... 94 Requisitos de CPU ... 94 Requisitos de memoria ... 94

Requisitos de rendimiento del almacenamiento ... 95

Requisitos de capacidad de almacenamiento ... 95

Determinación de equipos de escritorio virtuales de referencia equivalentes ... 95

(6)

Contenido

Capítulo 5

Guía de configuración de VSPEX

101

Proceso de implementación ... 102

Tareas previas a la implementación ... 102

Prerrequisitos de la implementación ... 103

Recopilación de datos de configuración del cliente ... 105

Preparar los switches, conectar la red y configurar los switches ... 105

Preparar switches de red ... 105

Configurar la red de la infraestructura ... 106

Configurar la red de almacenamiento (variante Fibre Channel) ... 107

Configurar las VLAN ... 107

Cableado completo de la red ... 108

Preparación y configuración del arreglo de almacenamiento ... 108

Configuración de VNX ... 108

Provisionar el almacenamiento de datos principal ... 109

Provisionar almacenamiento opcional para los datos de usuario ... 115

Provisionar almacenamiento opcional para las máquinas virtuales de la infraestructura ... 117

Instalación y configuración de los hosts VMware vSphere ... 118

Instalar vSphere ... 118

Configurar la red vSphere ... 118

Frames jumbo ... 119

Conectar áreas de almacenamiento de datos de VMware ... 119

Planear asignaciones de memoria de máquinas virtuales ... 120

Configuración de la memoria ... 120

Administración de memoria en vSphere ... 120

Conceptos de la memoria de máquinas virtuales ... 121

Instalar y configurar la base de datos de SQL Server ... 122

Crear una máquina virtual para SQL Server ... 122

Instalar Microsoft Windows en la máquina virtual ... 122

Instalar SQL Server ... 123

Configurar una base de datos para VMware vCenter ... 123

Configurar una base de datos para VMware Update Manager ... 123

Instalación y configuración de VMware vCenter Server ... 124

Crear la máquina virtual del host vCenter ... 125

(7)

Crear conexiones ODBC de vCenter ... 125

Instalar vCenter Server ... 125

Aplicar números de licencia de vSphere ... 126

Implementar VNX VAAI para el plug-in de NFS (variante NFS) ... 126

Implementar PowerPath/VE (variante Fibre Channel) ... 126

Instalar la función VSI Unified Storage Management ... 126

Instalación y configuración del controlador XenDesktop ... 127

Instalar componentes de XenDesktop al lado del servidor ... 127

Configurar un site ... 128

Agregar un segundo controlador ... 128

Instalar Citrix Studio ... 128

Preparar una máquina virtual maestra ... 128

Provisionar equipos de escritorio virtuales ... 129

Instalación y configuración de Citrix Provisioning Services (PVS) únicamente ... 129

Configurar una granja de servidores PVS ... 130

Agregar un segundo servidor PVS ... 130

Crear un almacenamiento de PVS ... 130

Configurar la comunicación entrante ... 131

Configurar un archivo de encendido ... 131

Configurar un servidor TFTP en VNX ... 132

Configurar las opciones de encendido 66 y 67 en el servidor DHCP ... 132

Preparar la máquina virtual maestra ... 132

Provisionar los equipos de escritorio virtuales ... 133

Configurar EMC Avamar ... 133

Descripción general de la configuración de Avamar ... 133

Adiciones de GPO para Avamar ... 134

Preparación de imágenes maestras para Avamar ... 137

Definición de conjuntos de datos ... 138

Definición de calendarios ... 141

Ajustar el calendario de la ventana de mantenimiento ... 142

Definición de políticas de retención ... 143

Creación de un grupo y una política de grupo ... 144

Avamar Enterprise Manager: activar clientes ... 147

Resumen ... 154

Capítulo 6

Validación de la solución

156

Lista de verificación posterior a la instalación ... 158

Implementación y prueba de un equipo de escritorio virtual único ... 158

(8)

Contenido

Apéndice A

Listas de materiales

160

Lista de materiales para 500 equipos de escritorio virtuales ... 161 Lista de materiales para 1,000 equipos de escritorio virtuales ... 163 Lista de materiales para 2,000 equipos de escritorio virtuales ... 165

Apéndice B

Hoja de datos de configuración del cliente

167

Hoja de trabajo de configuración del cliente ... 168

Apéndice C

Referencias

170

Referencias ... 171 Documentación de EMC ... 171 Otros documentos ... 172

Apéndice D

Acerca de VSPEX

173

(9)

Figuras

Figura 1. VNX de última generación con optimización multi-core ... 20

Figura 2. Los procesadores en modo activo/activo aumentan el rendimiento, la resistencia y la eficiencia ... 21

Figura 3. Unisphere Management Suite ... 22

Figura 4. Componentes de la solución ... 24

Figura 5. Componentes de la arquitectura de XenDesktop 7 ... 26

Figura 6. Flexibilidad de la capa de cómputo ... 30

Figura 7. Ejemplo de un diseño de red con alta disponibilidad ... 32

Figura 8. Progreso de requilibrio de un pool de almacenamiento ... 35

Figura 9. Utilización de espacio de un LUN delgado ... 36

Figura 10. Estudio de la utilización de espacio de un pool de almacenamiento... 37

Figura 11. Definición de umbrales de utilización para un pool de almacenamiento... 38

Figura 12. Definición de notificaciones automatizadas para bloques ... 38

Figura 13. Flujo de control de autenticación para solicitudes de acceso a XenDesktop que se originan en una red externa ... 42

Figura 14. Flujo de control de autenticación para solicitudes de XenDesktop que se originan en una red local ... 42

Figura 15. Arquitectura lógica: el cómputo del usuario final de VSPEX para Citrix XenDesktop con RSA ... 44

Figura 16. Arquitectura de alto nivel de ShareFile ... 46

Figura 17. Arquitectura lógica: Cómputo del usuario final de VSPEX para Citrix XenDesktop con ShareFile StorageZones ... 48

Figura 18. Arquitectura lógica de la variante NFS ... 52

Figura 19. Arquitectura lógica de la variante Fibre Channel ... 53

Figura 20. Uso de memoria del hipervisor ... 64

Figura 21. Redes requeridas ... 67

Figura 22. Tipos de discos virtuales de VMware ... 69

Figura 23. Diseño de almacenamiento principal con aprovisionamiento PVS para 500 equipos de escritorio virtuales ... 71

Figura 24. Diseño de almacenamiento principal con aprovisionamiento MCS para 500 equipos de escritorio virtuales ... 72

Figura 25. Diseño opcional de almacenamiento para 500 equipos de escritorio virtuales ... 74

Figura 26. Diseño de almacenamiento principal con aprovisionamiento PVS para 1,000 equipos de escritorio virtuales ... 75

Figura 27. Diseño de almacenamiento principal con aprovisionamiento MCS para 1,000 equipos de escritorio virtuales ... 76

Figura 28. Diseño opcional de almacenamiento para 1,000 equipos de escritorio virtuales ... 78

Figura 29. Diseño de almacenamiento principal con aprovisionamiento PVS para 2,000 equipos de escritorio virtuales ... 80

Figura 30. Diseño de almacenamiento principal con aprovisionamiento MCS para 2,000 equipos de escritorio virtuales ... 81

(10)

Contenido

Figura 31. Diseño opcional de almacenamiento para 2,000 equipos de

escritorio virtuales ... 83

Figura 32. Alta disponibilidad en la capa de virtualización ... 84

Figura 33. Fuentes de alimentación redundantes ... 85

Figura 34. Alta disponibilidad de la capa de red ... 85

Figura 35. Alta disponibilidad de VNX ... 86

Figura 36. Ejemplo de arquitectura de red Ethernet ... 106

Figura 37. Ejemplo de arquitectura de red Fibre Channel ... 107

Figura 38. Visualización de todos los parámetros de Data Mover ... 112

Figura 39. Configuración del parámetro nthread ... 112

Figura 40. Cuadro de diálogo Storage System Properties ... 113

Figura 41. Cuadro de diálogo Create FAST Cache ... 113

Figura 42. Activación de FAST Cache en el cuadro de diálogo Create Storage Pool ... 114

Figura 43. Configuración de FAST Cache en el cuadro de diálogo Storage Pool Properties ... 114

Figura 44. Ventana Storage Pool Properties ... 115

Figura 45. Cuadro de diálogo Manage Auto-Tiering ... 116

Figura 46. Ventana LUN Properties: Organización en niveles ... 117

Figura 47. Configuración de la memoria en la máquina virtual ... 121

Figura 48. Cuadro de diálogo Configure Bootstrap ... 131

Figura 49. Configuración del redireccionamiento de carpetas de Windows .. 135

Figura 50. Crear un mapeo de unidades de red de Windows para los archivos de usuario ... 135

Figura 51. Establecer la configuración del mapeo de unidades ... 136

Figura 52. Establecer la configuración común del mapeo de unidades ... 136

Figura 53. Crear un mapeo de unidades de red de Windows para los datos de perfil de usuario ... 137

Figura 54. Menú Tools de Avamar ... 138

Figura 55. Cuadro de diálogo Avamar Manage All Datasets ... 138

Figura 56. Cuadro de diálogo Avamar New Dataset ... 139

Figura 57. Establecer la configuración de conjuntos de datos de Avamar ... 139

Figura 58. Conjunto de datos de datos de perfil de usuario ... 140

Figura 59. Configuración de exclusión en el conjunto de datos de datos de perfil de usuario ... 140

Figura 60. Conjunto de datos de View-User-Profile: Configuración de opciones ... 141

Figura 61. Conjunto de datos de View-User-Profile: Configuración de opciones avanzadas ... 141

Figura 62. Calendario de ventanas de respaldo/mantenimiento predeterminadas de Avamar ... 142

Figura 63. Calendario de ventanas de respaldo/mantenimiento modificadas de Avamar ... 143

Figura 64. Crear un nuevo grupo de respaldo de Avamar ... 144

(11)

Figura 66. Seleccionar un conjunto de datos de grupo de respaldo ... 145

Figura 67. Seleccionar un calendario de grupo de respaldo ... 146

Figura 68. Seleccionar una política de retención de grupos de respaldo ... 146

Figura 69. Avamar Enterprise Manager ... 147

Figura 70. Avamar Client Manager ... 147

Figura 71. Cuadro de diálogo Avamar Activate Client ... 148

Figura 72. Menú Activate Client de Avamar ... 148

Figura 73. Configuración del servicio de directorio de Avamar... 149

Figura 74. Avamar Client Manager: posterior a la configuración ... 149

Figura 75. Avamar Client Manager: clientes de equipos de escritorio virtuales ... 150

Figura 76. Avamar Client Manager: seleccionar clientes de equipos de escritorio virtuales ... 150

Figura 77. Seleccionar grupos de Avamar en los que se agregarán equipos de escritorio virtuales ... 151

Figura 78. Activar clientes de Avamar ... 151

Figura 79. Validar activación de clientes de Avamar ... 152

Figura 80. Primer mensaje informativo de activación de clientes de Avamar ... 152

Figura 81. Segundo mensaje informativo de activación de clientes de Avamar ... 153

Figura 82. Avamar Client Manager: clientes activados ... 153

Tablas

Tabla 1. Umbrales y ajustes para VNXOEforBlock Versión33 ... 39

Tabla 2. Recursos de hardware mínimos para ser compatibles con SecurID ... 44

Tabla 3. Recursos de hardware mínimos para brindar soporte a ShareFile StorageZones con Storage Center ... 48

Tabla 4. Almacenamiento VNX recomendado para el recurso compartido de CIFS de ShareFile StorageZones ... 49

Tabla 5. Hardware de la solución ... 57

Tabla 6. Software de la solución ... 60

Tabla 7. Configuraciones compatibles con esta solución ... 61

Tabla 8. Hardware del servidor ... 63

Tabla 9. Recursos de hardware para la red ... 66

Tabla 10. Hardware del almacenamiento ... 68

Tabla 11. Número de discos necesarios para las diferentes cantidades de equipos de escritorio virtuales ... 70

Tabla 12. Perfil validado del ambiente ... 87

Tabla 13. Características del perfil de respaldo ... 88

Tabla 14. Características del equipo de escritorio virtual ... 89

Tabla 15. Fila de la hoja de trabajo en blanco ... 94

(12)

Contenido

Tabla 17. Ejemplo de fila de la hoja de trabajo ... 96

Tabla 18. Aplicaciones de ejemplo ... 96

Tabla 19. Totales de componentes de recursos de servidor ... 98

Tabla 20. Hoja de trabajo del cliente en blanco ... 98

Tabla 21. Descripción general del proceso de implementación ... 102

Tabla 22. Tareas previas a la implementación ... 103

Tabla 23. Lista de verificación de los requisitos previos de la implementación ... 103

Tabla 24. Tareas para la configuración de los switches y la red ... 105

Tabla 25. Tareas para la configuración del almacenamiento ... 108

Tabla 26. Tareas para la instalación de servidores ... 118

Tabla 27. Tareas para la configuración de una base de datos de SQL Server ... 122

Tabla 28. Tareas para la configuración de vCenter ... 124

Tabla 29. Tareas para la configuración del controlador de XenDesktop ... 127

Tabla 30. Tareas para la configuración del controlador de XenDesktop ... 129

Tabla 31. Tareas para la integración de Avamar ... 134

Tabla 32. Tareas para comprobar la instalación ... 157

Tabla 33. Lista de componentes para 500 equipos de escritorio virtuales ... 161

Tabla 34. Lista de componentes para 1,000 equipos de escritorio virtuales ... 163

Tabla 35. Lista de componentes para 2,000 equipos de escritorio virtuales ... 165

Tabla 36. Información común del servidor ... 168

Tabla 37. Información del servidor vSphere ... 168

Tabla 38. Información del arreglo ... 168

Tabla 39. Información de la infraestructura de red ... 169

Tabla 40. Información de VLAN ... 169

Tabla 41. Cuentas de servicio ... 169

(13)

Capítulo 1

Resumen

Este capítulo presenta los siguientes temas:

Introducción ... 14

Público al que va dirigido ... 14

Propósito de esta guía ... 14

(14)

Capítulo 1: Resumen

Introducción

Las arquitecturas validadas y modulares de EMC®_{VSPEX™ están diseñadas} con tecnologías comprobadas para crear soluciones de virtualización completas que le permitan tomar decisiones informadas sobre las capas de hipervisor, cómputo y red. VSPEX elimina las cargas de planificación y configuración de la virtualización de servidores. Cuando se embarca en la virtualización de servidores, implementación de equipos de escritorio virtuales o consolidación de TI, VSPEX acelera la transformación de TI mediante implementaciones más rápidas, más opciones, una mayor eficiencia y un riesgo más bajo.

Esta infraestructura comprobada VSPEX está diseñada para ser una guía integral de los aspectos técnicos de esta solución. La capacidad del servidor se indica en términos genéricos para los requisitos mínimos de CPU, memoria e interfaces de red; el cliente puede seleccionar el hardware de servidor y red de su preferencia que cumpla o supere los requisitos mínimos establecidos.

Público al que va dirigido

Se supone que el lector de esta guía tiene la capacitación y los conocimientos necesarios para instalar y configurar una solución de cómputo del usuario final basada en Citrix XenDesktop con VMware vSphere como hipervisor, con sistemas de almacenamiento EMC VNX®_{y con una infraestructura asociada según los} requisitos de esta implementación. Cuando corresponde, se proporcionan referencias externas y el lector debe familiarizarse con estos documentos. También debe familiarizarse con las políticas de seguridad de la infraestructura y la base de datos de la instalación del cliente.

Si está especialmente interesado en vender y dimensionar una solución de cómputo del usuario final VSPEX para Citrix XenDesktop, debe centrar su atención en los primeros cuatro capítulos de este documento. Si está implementando esta solución, céntrese en las reglas de configuración en el Capítulo 5, la validación de la solución en el Capítulo 6 y las referencias y apéndices correspondientes.

Propósito de esta guía

En esta guía de infraestructura comprobada se ofrece una introducción inicial a la arquitectura de cómputo del usuario final de VSPEX, una explicación sobre cómo modificar la arquitectura para contrataciones específicas e instrucciones sobre cómo implementar el sistema eficazmente.

La arquitectura de cómputo del usuario final de VSPEX proporciona un sistema capaz de alojar una gran cantidad de equipos de escritorio virtuales con un nivel de rendimiento constante. Esta solución se ejecuta en la capa de virtualización de VMware vSphere, con el apoyo del arreglo de almacenamiento de VNX de alta disponibilidad y el gestor de equipos de escritorio Citrix XenDesktop. Si bien el proveedor define los componentes de red y cómputo, están diseñados para ser redundantes y tienen potencia suficiente para manejar las necesidades de datos y procesamiento de un ambiente de máquina virtual grande.

(15)

15 Cómputo del usuario final EMC VSPEX Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 equipos de escritorio virtuales Guía de infraestructura comprobada Los ambientes de 500, 1,000 y 2,000 equipos de escritorio virtuales de esta solución se basan en un tipo de carga de equipos de escritorio definido. Aunque no todos los equipos de escritorio virtuales tienen los mismos requisitos, esta guía contiene métodos e información para ajustar el sistema para que sea rentable cuando se implemente. En Cómputo del usuario final EMC VSPEX Citrix XenDesktop 5.6 con VMware vSphere 5.1 para hasta 250 equipos de escritorio virtuales se describe un ambiente más pequeño de 250 equipos de escritorio virtuales, basado en la plataforma EMC VNXe®_VNXe3300.

Un cómputo del usuario final o una arquitectura de equipos de escritorio virtuales es una oferta de sistema compleja. Esta guía facilita la configuración, ya que entrega listas de materiales de software y hardware, pasos de implementación verificados y orientación y hojas de trabajo de dimensionamiento paso por paso. También se proporcionan pruebas de validación para asegurarse de que el sistema funcione correctamente después de haber instalado el último componente. Si se siguen las pautas que se ofrecen en esta guía, la implementación del equipo de escritorio será sencilla y eficiente.

Requisitos del negocio

Las aplicaciones de negocio se están integrando cada vez más a los ambientes consolidados de cómputo, red y almacenamiento. El cómputo del usuario final de VSPEX con Citrix reduce la complejidad de configurar cada componente, como ocurre en el modelo de implementación tradicional. El cómputo del usuario final de VSPEX con Citrix permite simplificar la administración de la integración y mantener el diseño de la aplicación y las opciones de implementación. La administración se unifica y la separación de procesos se puede controlar y monitorear adecuadamente.

La arquitectura de la solución de cómputo del usuario final de VSPEX con Citrix aborda las siguientes necesidades de negocios:

• Proporciona una solución de virtualización de punto a punto para aprovechar las funcionalidades de los componentes de la infraestructura unificada.

• Proporciona una solución para virtualizar de manera eficiente 500, 1,000 o 2,000 equipos de escritorio virtuales para diversos casos de uso del cliente.

(16)

Capítulo 2: Descripción general de la solución

Capítulo 2

Descripción general de la solución

Descripción general de la solución ... 17

Gestor de equipos de escritorio ... 17

Virtualización ... 17

Cómputo ... 17

Red ... 18

Respaldo ... 18

(17)

Descripción general de la solución

La solución del cómputo del usuario final de EMC VSPEX para Citrix XenDesktop en VMware vSphere 5.1 proporciona una arquitectura de sistema completa que es capaz de soportar hasta 2,000 equipos de escritorio virtuales con una topología redundante de servidores y redes, y un almacenamiento de alta disponibilidad. Los componentes principales que conforman esta solución en particular son gestor de equipos de escritorio, virtualización, cómputo, red y almacenamiento.

Gestor de equipos de escritorio

XenDesktop es la solución de escritorio virtual de Citrix que permite que los equipos de escritorio virtuales se ejecuten en el ambiente de virtualización de vSphere. Permite la centralización de la administración de equipos de escritorio y proporciona un mayor control para las organizaciones de TI. XenDesktop permite que los usuarios finales se conecten a sus equipos de escritorio desde varios dispositivos en una conexión de red.

Virtualización

VMware vSphere es la plataforma de virtualización líder del sector, ya que proporciona flexibilidad y ahorros de costos a los usuarios finales a través de la consolidación de granjas de servidores grandes e ineficientes en infraestructuras de red ágiles y confiables. Los componentes principales de vSphere son el

hipervisor vSphere y el servidor de control VMware vCenter para la administración del sistema.

El hipervisor VMware se ejecuta en un servidor dedicado y permite que múltiples sistemas operativos se ejecuten simultáneamente en el sistema como máquinas virtuales en una configuración agrupada en clusters. Esta configuración agrupada en clusters se administra como un pool de recursos más grande mediante el producto vCenter y permite la asignación dinámica de CPU, memoria y almacenamiento en todo el cluster.

Las funciones como VMware vSphere vMotion, la cual permite que una máquina virtual se traslade entre varios servidores sin interrumpir la ejecución del sistema operativo, y Distributed Resource Scheduler (DRS), la cual ejecuta vMotion

automáticamente para balancear la carga, hacen de vSphere una excelente opción de negocios.

vSphere 5.1 permite que un ambiente virtualizado de VMware pueda alojar máquinas virtuales con hasta 64 CPU virtuales y 1 TB de RAM virtual.

Cómputo

VSPEX ofrece flexibilidad al diseñar e implementar los componentes de servidor que el proveedor elija. La infraestructura debe tener los siguientes atributos:

• RAM, cores de CPU y memoria suficientes para soportar la cantidad y los tipos de máquinas virtuales que sean necesarios.

• Conexiones de red suficientes para permitir una conectividad redundante con los switches del sistema.

• Exceso de capacidad para soportar un failover en caso de que se produzca una falla de servidor en el ambiente.

(18)

Red

VSPEX ofrece flexibilidad al diseñar e implementar los componentes de red que el proveedor elija. La infraestructura debe tener los siguientes atributos:

• Enlaces de red redundantes para los hosts, switches y almacenamiento.

• Soporte para la agregación de enlaces.

• Aislación del tráfico pasada en las mejores prácticas aceptadas por el sector.

Respaldo

EMC Avamar®_{entrega una protección confiable para acelerar la implementación} de una solución de cómputo del usuario final de VSPEX. Avamar potencia a los administradores para respaldar y administrar de forma centralizada las políticas y los componentes de la infraestructura de cómputo del usuario final, mientras permite que los usuarios finales recuperen de manera eficiente sus propios archivos desde una interfaz simple e intuitiva basada en web. Avamar solo mueve segmentos de datos nuevos y únicos a nivel de subarchivo, lo cual resulta en respaldos completos diarios y rápidos. Esto genera una reducción de hasta el 90 % en los tiempos de respaldo y permite disminuir el ancho de banda de red requerido por día en hasta un 99 %.

Almacenamiento

El almacenamiento de VNX proporciona acceso tanto a archivos como a bloques con una amplia gama de funciones que lo transforman en una opción ideal para cualquier implementación de cómputo del usuario final.

El almacenamiento de VNX incluye los siguientes componentes que están

dimensionados para la carga de trabajo de la arquitectura de referencia indicada:

• Puertos de adaptador de host (para bloques): permiten conectar el host con

el arreglo mediante un fabric.

• Data Movers (para archivos): dispositivos front-end que ofrecen servicios

de archivos a hosts (opcional si se proporcionan servicios CIFS/SMB y NFS).

• Procesadores de almacenamiento (SP): son los componentes de cómputo

del arreglo de almacenamiento y se usan para todos los aspectos de la transferencia de datos dentro de arreglos, fuera de ellos y entre ellos.

• Unidades de disco: ejes de disco y unidades de estado sólido (SSD) que

contienen los datos del host o de las aplicaciones y sus gabinetes. Nota: Data Mover hace referencia a un componente de hardware de VNX con un CPU, memoria y puertos de I/O. Activa los protocolos CIFS (SMB) y NFS en VNX.

Las soluciones de equipos de escritorio descritas en esta guía se basan en los arreglos de almacenamiento EMC VNX5400 y EMC VNX5600 respectivamente. VNX5400 puede admitir un máximo de 250 unidades y VNX5600 puede alojar hasta 500 unidades.

EMC Next-Generation VNX

(19)

19 Cómputo del usuario final EMC VSPEX Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 equipos de escritorio virtuales Guía de infraestructura comprobada VNX soporta una amplia variedad de funciones de clase ejecutiva que son ideales para el ambiente de cómputo del usuario final, como por ejemplo:

• EMC Fully Automated Storage Tiering for Virtual Pools (FAST VP)

• EMC FAST™ Cache

• Deduplicación y compresión de datos en el nivel de archivo

• Deduplicación de bloques

• Aprovisionamiento delgado

• Replicación

• Snapshots y puntos de comprobación

• Retención en el nivel de archivo

• Administración de cuotas

La plataforma VNX de almacenamiento unificado y optimizada para flash entrega funcionalidades empresariales y de innovación para el almacenamiento de archivos, bloques y objetos en una solución única, escalable y fácil de usar. Ideal para cargas de trabajo combinadas en ambientes físicos o virtuales, VNX combina hardware potente y flexible con software de protección, administración y eficiencia avanzadas para cumplir las exigentes demandas de los ambientes de aplicaciones virtualizados de hoy día.

VNX incluye muchas funciones y mejoras diseñadas y desarrolladas a partir del éxito de la primera generación. Estas funciones y mejoras incluyen lo siguiente:

• Más capacidad con optimización multi-core con caché multi-core, RAID multi-core y FAST Cache multi-core (MCx™)

• Mayor eficiencia con un arreglo híbrido optimizado para flash

• Mejor protección gracias al incremento en la disponibilidad de aplicaciones con procesadores de almacenamiento activo/activo

• Administración e implementación más sencillas al aumentar la productividad con EMC Unisphere™ Management Suite

VSPEX se desarrolla con el VNX de última generación para entregar una eficiencia, un rendimiento y un escalamiento aun mayores que antes.

VNX es un arreglo híbrido optimizado para flash que proporciona un

almacenamiento en niveles automatizado para entregar el mejor rendimiento para sus datos importantes mientras se transfieren, de manera inteligente, los datos a los que se accede con menor frecuencia a discos de menor costo. En este enfoque híbrido, un porcentaje pequeño de discos flash en el sistema general proporciona un gran porcentaje de los I/O generales por segundo (IOPS). Una VNX optimizada para flash aprovecha al máximo la baja latencia del flash para ofrecer una optimización de menor costo y una escalabilidad de alto rendimiento. EMC FAST Suite (FAST Cache y FAST VP) almacena en niveles los datos de bloques y de archivos en unidades heterogéneas e impulsa los datos más activos a los discos flash, lo que garantiza que los clientes nunca tendrán que hacer concesiones en términos de costo o rendimiento.

Funciones y mejoras

Arreglo híbrido optimizado para flash

(20)

Generalmente, el acceso más frecuente a los datos ocurre al momento de su creación; por lo tanto, los datos nuevos se almacenan primero en discos flash para ofrecer el mejor rendimiento. A medida que los datos pierden vigencia y se vuelven menos activos, FAST VP organiza automáticamente los datos en niveles de unidades de alto rendimiento a unidades de alta capacidad, según las políticas definidas por el cliente. Se mejoró esta funcionalidad con una granularidad cuatro veces mayor y con discos SSD de FAST VP basados en la tecnología de celdas de múltiples niveles empresariales (eMLC) para reducir el costo por gigabyte. FAST Cache absorbe dinámicamente los aumentos imprevistos en las cargas de trabajo del sistema. Todos los casos de uso de VSPEX se beneficiarán de una mayor eficiencia.

Las infraestructuras comprobadas VSPEX entregan soluciones de nube privada, cómputo del usuario final y aplicación virtualizada. Con VNX, los clientes pueden lograr un retorno aún mayor en sus inversiones. La deduplicación basada en bloques fuera de banda de VNX puede disminuir considerablemente los costos del nivel de flash.

Optimización de la ruta de código MCx de VNX Intel

La llegada de la tecnología flash ha sido un catalizador para el cambio radical en los requisitos de los sistemas de almacenamiento de rango medio. EMC rediseñó la plataforma de almacenamiento de rango medio para optimizar eficientemente los CPU multi-core con el fin de proporcionar el sistema de almacenamiento de mayor rendimiento al costo más bajo en el mercado.

MCx distribuye todos los servicios de datos de VNX en todos los cores (hasta 32), como se muestra en la Figura 1. VNX con MCx ha mejorado drásticamente el rendimiento de los archivos para las aplicaciones transaccionales, como las bases de datos o las máquinas virtuales, en el almacenamiento conectado en red (NAS).

Figura 1. VNX de última generación con optimización multi-core

Caché multi-core

La caché es el activo más valioso del subsistema de almacenamiento; su uso eficiente es clave para lograr la eficiencia global de la plataforma en el manejo de cargas de trabajo variables y dinámicas. Se ha modulado el motor de caché para aprovechar todos los cores disponibles en el sistema.

RAID multi-core

Otra parte importante del rediseño del MCx es el manejo de las operaciones de I/O del almacenamiento de back-end permanente, discos duros (HDD) y SSD. Las mejoras cada vez mayores en el rendimiento de VNX provienen de la modularización del procesamiento de la administración de datos de back-end, que permite que MCx se escale sin problemas en todos los procesadores.

(21)

Rendimiento de VNX.

Mejoras en el rendimiento

El almacenamiento de VNX, activado con la arquitectura de MCx, está optimizado para FLASH 1st_{y proporciona un rendimiento general sin precedentes, ya que} optimiza el rendimiento de las transacciones (costo por IOPS) y el rendimiento del ancho de banda (costo por GB) con baja latencia, y proporciona una eficiencia de capacidad óptima (costo por GB).

VNX proporciona las siguientes mejoras en el rendimiento:

• Hasta cuatro veces más transacciones de archivos en comparación con los arreglos con dos controladores

• Aumento de hasta tres veces en el rendimiento de archivos para

aplicaciones transaccionales (por ejemplo, Microsoft Exchange en VMware mediante NFS), con un tiempo de respuesta un 60 % mejor

• Hasta cuatro veces más transacciones Oracle y Microsoft SQL Server OLTP

• Hasta seis veces más máquinas virtuales

Procesadores de almacenamiento de arreglo activo/activo

La arquitectura VNX proporciona procesadores de almacenamiento del arreglo en modo activo/activo, como se muestra en la Figura 2, que elimina los tiempos de espera agotados de la aplicación durante el failover de rutas, ya que ambas rutas ofrecen activamente sus servicios a las tareas de I/O.

Figura 2. Los procesadores en modo activo/activo aumentan el rendimiento, la resistencia y la eficiencia

El balanceo de carga también fue mejorado y las aplicaciones pueden llegar a duplicar su rendimiento. El modo activo/activo para bloques es ideal para las aplicaciones que requieren los niveles más altos de disponibilidad y rendimiento, pero que no requieren organización en niveles o servicios de eficiencia, como compresión, deduplicación o snapshots.

Con esta versión de VNX, los clientes de VSPEX pueden usar Data movers virtuales (VDM) y VNX Replicator para realizar migraciones del sistema de archivos

automatizadas y de gran velocidad entre los sistemas. Este proceso migra automáticamente todas las snapshots y configuraciones, y permite que los clientes continúen sus operaciones durante la migración.

Nota: Los procesadores en modo activo/activo solo están disponibles para los números de unidad lógica (LUN) clásicos, no para los LUN de pool.

(22)

Unisphere Management Suite

EMC Unisphere Management Suite amplía la interfaz fácil de usar de Unisphere para incluir VNX Monitoring and Reporting a fin de validar el rendimiento y anticipar los requisitos de capacidad. Tal como se muestra en la Figura 3, el conjunto de aplicaciones también incluye Unisphere Remote para administrar de manera centralizada hasta miles de sistemas VNX y VNXe, con soporte nuevo para EMC XtremSW™ Cache.

Figura 3. Unisphere Management Suite

Administración de virtualización

VMware Virtual Storage Integrator

Virtual Storage Integrator (VSI) es un plug-in gratuito para vCenter que está disponible para todos los usuarios de VMware con almacenamiento de EMC. Los clientes de VSPEX pueden usar VSI para simplificar la administración del almacenamiento virtualizado. Los administradores de VMware pueden obtener la visibilidad de su almacenamiento VNX mediante la misma interfaz conocida de vCenter a la cual están acostumbrados.

Con VSI, los administradores de TI pueden hacer más cosas en menos tiempo. VSI ofrece un control de acceso inigualable que permite administrar y delegar de forma eficiente las tareas de almacenamiento con confianza. Realice tareas de administración diarias con hasta un 90 % menos de clics y una productividad hasta 10 veces mayor.

API de VMware vStorage para integración de arreglos

Las API de VMware vStorage para integración de arreglos (VAAI) descargan las funciones relacionadas con el almacenamiento de VMware del servidor al sistema de almacenamiento, lo que permite un uso más eficiente de los recursos del servidor y de la red para aumentar el rendimiento y la consolidación.

API de VMware vStorage para reconocimiento del almacenamiento

Las API de VMware Storage para reconocimiento del almacenamiento (VASA) son una API de VMware que permite mostrar información de almacenamiento mediante vCenter. La integración entre la tecnología VASA y VNX convierte la administración de almacenamiento dentro de un ambiente virtualizado en una experiencia sin problemas.

(23)

Capítulo 3

Descripción general de la

tecnología de la solución

Tecnología de la solución ... 24 Resumen de los componentes clave ... 25 Virtualización de equipos de escritorio ... 26 Virtualización ... 29 Cómputo ... 30 Red ... 31 Almacenamiento ... 33 Respaldo y recuperación ... 40 Seguridad ... 41 ShareFile ... 45

(24)

Capítulo 3: Descripción general de la tecnología de la solución

Tecnología de la solución

Esta solución VSPEX utiliza arreglos de almacenamiento EMC VNX5400 (para hasta 1,000 equipos de escritorio virtuales) o VNX5600 (para hasta 2,000 equipos de escritorio virtuales) y VMware vSphere 5.1 para proporcionar los recursos

computacionales y de almacenamiento para un ambiente Citrix XenDesktop 7 en equipos de escritorio virtuales con Windows 7 provisionados por Provisioning Services (PVS) o Machine Creation Services (MCS). En la Figura 4 muestra los componentes de la solución.

Figura 4. Componentes de la solución

La planificación y el diseño de la infraestructura de almacenamiento para el ambiente XenDesktop es un paso especialmente importante, puesto que el almacenamiento compartido debe ser capaz de absorber las grandes ráfagas de entrada/salida (I/O) que se producen en el transcurso de un día de trabajo. Estas ráfagas pueden dar lugar a períodos de rendimiento errático e impredecible de los equipos de escritorio virtuales. Los usuarios pueden adaptarse a un rendimiento lento, pero el rendimiento impredecible crea frustración y reduce la eficiencia. Para proporcionar un rendimiento predecible para el cómputo del usuario final, el sistema de almacenamiento debe poder manejar la carga máxima de I/O de los clientes y mantener el tiempo de respuesta en el mínimo. El diseño de esta carga de trabajo incluye la implementación de muchos discos para manejar períodos breves de presión de I/O extrema, lo que resulta costoso de implementar. Esta solución utiliza FAST Cache para reducir la cantidad de discos necesarios. El respaldo de última generación de EMC permite proteger los datos del usuario y la recuperación del usuario final. Esto se logra al usar Avamar y su cliente de escritorio dentro de la imagen del equipo de escritorio.

(25)

Resumen de los componentes clave

Esta sección describe los componentes clave de esta solución.

• Equipo de escritorio

El gestor de virtualización de equipos de escritorio administra el aprovisionamiento, la asignación, el mantenimiento y la potencial eliminación de las imágenes de equipos de escritorio virtuales que se proporcionan a los usuarios del sistema. Este software es esencial para activar la creación según demanda de imágenes de los equipos de escritorio, para permitir que se pueda realizar mantenimiento a la imagen sin afectar la productividad de los usuarios y para evitar que el ambiente crezca de manera descontrolada.

• Virtualización

La capa de virtualización permite que la implementación física de los recursos se separe de las aplicaciones que los usan. Es decir, la perspectiva que tiene la aplicación de los recursos disponibles para ella ya no está vinculada directamente con el hardware. Esto permite la existencia de muchas

funciones que son esenciales para el concepto de cómputo del usuario final.

• Cómputo

La capa de cómputo proporciona recursos de memoria y procesamiento para el software de capa de virtualización, así como las necesidades de las aplicaciones que se ejecutan en la infraestructura. Si bien el programa VSPEX define la cantidad mínima de recursos de la capa informática que se necesita, el usuario puede cumplir los requisitos a través del uso de cualquier hardware de cómputo que los satisfaga.

• Red

La capa de red conecta a los usuarios del ambiente con los recursos que necesitan, además de conectar la capa de almacenamiento con la capa de cómputo. Si bien el programa VSPEX define la cantidad mínima de puertos de red que se requieren para la solución y proporciona una guía general de la arquitectura de la red, el cliente puede cumplir los requisitos a través del uso de cualquier hardware de red que los satisfaga.

• Almacenamiento

La capa de almacenamiento es un recurso esencial para la implementación del ambiente de cómputo del usuario final. Debido al uso que se les da a los equipos de escritorio, la capa de almacenamiento debe ser capaz de absorber grandes ráfagas de actividad transitoria sin perjudicar la experiencia del usuario. Esta solución utiliza EMC VNX FAST Cache para manejar esta carga de trabajo de manera eficiente.

• Respaldo y recuperación

El componente opcional de respaldo y recuperación de la solución proporciona protección de datos en caso de que los datos del sistema primario se eliminen, dañen o queden inutilizables por cualquier motivo.

• Seguridad

Los componentes de seguridad de RSA ofrecen a los usuarios la posibilidad adicional de controlar el acceso al ambiente y asegurarse de que solo los usuarios autorizados puedan utilizar el sistema.

La arquitectura de la solución proporciona detalles acerca de todos los componentes de la arquitectura de referencia.

(26)

Virtualización de equipos de escritorio

La virtualización de equipos de escritorio encapsula y ofrece el equipo de escritorio del usuario a un dispositivo remoto del cliente, que puede ser un cliente delgado, un cliente cero, un teléfono inteligente o una tableta. Permite que varios suscriptores en distintas ubicaciones obtengan acceso a equipos de escritorio virtuales alojados en recursos computacionales centralizados en centros de datos remotos.

En esta solución, Citrix XenDesktop se usa para provisionar, administrar, gestar y monitorear el ambiente de virtualización de equipos de escritorio.

En la arquitectura de XenDesktop 7, los componentes de entrega y administración se comparten entre XenDesktop y XenApp para brindar una experiencia de

administración unificada a los administradores. En la Figura 5 muestra los componentes de la arquitectura de XenDesktop 7.

Figura 5. Componentes de la arquitectura de XenDesktop 7

Los componentes de la arquitectura de XenDesktop 7 se describen de la siguiente manera:

• Receiver

Instalado en los dispositivos de los usuarios, Citrix Receiver proporciona a los usuarios un acceso rápido, seguro y de autoservicio a los documentos, aplicaciones y equipos de escritorio desde cualquier dispositivo del usuario, como teléfonos inteligentes, tabletas y PC. Receiver proporciona acceso según demanda a las aplicaciones web, de Windows y de software como servicio (SaaS).

Descripción general

Citrix

(27)

• Storefront

StoreFront autentica a los usuarios en los sitios que alojan recursos y administra los almacenamientos de los equipos de escritorio y las aplicaciones a las que los usuarios tienen acceso.

• Studio

Studio es la consola de administración que permite configurar y administrar la implementación, lo cual elimina la necesidad de separar las consolas de administración para administrar la entrega de aplicaciones y equipos de escritorio. Studio proporciona varios asistentes que lo guían en el proceso de configuración del ambiente, creación de los tipos de carga en las aplicaciones y equipos de escritorio host, y asignación de aplicaciones y equipos de escritorio a los usuarios.

• Controlador de entrega

Instalado en los servidores del centro de datos, el controlador de entregas proporciona servicios que se comunican con el hipervisor para distribuir las aplicaciones y los equipos de escritorio, y para autenticar y administrar el acceso de los usuarios y las conexiones de gestores entre los usuarios y sus aplicaciones y equipos de escritorio virtuales. El controlador administra el estado de los equipos de escritorio, al iniciarlos y detenerlos según la demanda y la configuración administrativa. En algunas ediciones, el controlador permite instalar la administración de perfiles para administrar las opciones de configuración personalizada del usuario en ambientes con Windows físicos o virtualizados. Cada sitio tiene uno o más controladores de entrega.

• Virtual Delivery Agent (VDA)

Instalado en los sistemas operativos de la estación de trabajo o del servidor, el VDA permite realizar conexiones para equipos de escritorio y aplicaciones. Para realizar un acceso remoto a un equipo, instale el VDA en el equipo de la oficina.

• Máquinas con sistema operativo de servidor

Las máquinas virtuales o físicas basadas en el sistema operativo Windows Server que se usan para entregar aplicaciones o equipos de escritorio compartidos alojados (HSD) a los usuarios.

• Máquinas con sistema operativo de equipo de escritorio

Las máquinas virtuales o físicas basadas en el sistema operativo Windows Desktop que se usan para entregar equipos de escritorio personalizados a los usuarios o aplicaciones desde los sistemas operativos de los equipos de escritorio.

• Acceso a equipo remoto

Los dispositivos de usuarios incluidos en una lista blanca permiten a los usuarios obtener acceso de forma remota a los recursos de los equipos de la oficina desde cualquier dispositivo que ejecute Citrix Receiver.

Machine Creation Services (MCS) es un mecanismo de aprovisionamiento integrado en la interfaz de administración de XenDesktop, Citrix Studio, para provisionar, administrar y desactivar equipos de escritorio durante todo el ciclo de vida de los mismos desde un punto de administración centralizado.

Machine Creation Services

(28)

MCS permite administrar varios tipos de máquinas dentro de un catálogo de Citrix Studio. La personalización del equipo de escritorio es persistente para las máquinas que usan la función Personal vDisk, en tanto que las máquinas sin Personal vDisk son apropiadas si los cambios en el equipo de escritorio se descartarán cuando el usuario cierre sesión.

Los equipos de escritorio provisionados con MCS comparten una imagen base común dentro de un catálogo. Por ello, generalmente se obtiene acceso a la imagen base con la frecuencia suficiente para usar FAST Cache en forma natural, donde los datos de acceso frecuente se promueven a discos flash para

proporcionar un tiempo de respuesta de I/O óptimo con menos discos físicos. Citrix PVS adopta un enfoque diferente al de las soluciones tradicionales de digitalización de equipos de escritorio al cambiar fundamentalmente la relación entre el hardware y el software que se ejecuta en él. Al transmitir una sola imagen de disco compartido (disco virtual) en lugar de copiar imágenes a máquinas individuales,

PVS permite que las organizaciones reduzcan la cantidad de imágenes de disco que administran. A medida que el número de máquinas sigue creciendo, PVS ofrece la eficiencia de una administración centralizada con los beneficios del procesamiento distribuido.

Dado que las máquinas transmiten datos de disco de forma dinámica y en tiempo real desde una sola imagen compartida, se garantiza la consistencia de la imagen de la máquina. Además, la configuración, las aplicaciones e incluso el sistema operativo de los grandes pools de máquinas pueden cambiar completamente durante la operación de reinicio.

En esta solución, PVS provisiona 500, 1,000 o 2,000 equipos de escritorio virtuales que ejecutan Windows 7. Los equipos de escritorio se implementan desde un solo disco virtual.

La función Citrix Personal vDisk se introdujo en XenDesktop 5.6. Con Personal vDisk, los usuarios pueden conservar la configuración personalizada y las

aplicaciones instaladas por los usuarios en un equipo de escritorio organizado en pools. Para lograrlo, los cambios de la máquina virtual organizada en pools del usuario se redirigen a un Personal vDisk independiente. Durante su ejecución, el contenido del Personal vDisk se combina con los contenidos de la máquina virtual base para proporcionar una experiencia unificada al usuario final. Los datos del Personal vDisk se conservan durante las operaciones de reinicio y actualización.

Citrix Profile Management conserva los perfiles de los usuarios y los sincroniza dinámicamente con un repositorio de perfiles remoto. Profile Management se asegura de que se aplique la configuración personal en los equipos de escritorio y las aplicaciones, independientemente de la ubicación desde donde el usuario inicie sesión o del dispositivo en el cual lo haga.

La combinación de Profile Management y los equipos de escritorio organizados en pools proporciona la experiencia de un equipo de escritorio dedicado junto con la reducción al mínimo de la cantidad de almacenamiento que se requiere en una organización.

Con Profile Management, el perfil remoto de un usuario se descarga de manera dinámica cuando este inicia sesión en XenDesktop. Profile Management descarga la información del perfil del usuario solo cuando este la necesita.

Citrix Provisioning Services Citrix Personal vDisk Citrix Profile Management

(29)

Virtualización

La capa de virtualización es un componente clave de cualquier solución del cómputo del usuario final. Permite que los requisitos de recursos de aplicación se desacoplen de los recursos físicos subyacentes que les prestan servicios. Esto proporciona una mayor flexibilidad en la capa de aplicaciones, ya que se elimina el tiempo fuera del hardware por motivos de mantenimiento e incluso permite modificar la capacidad física del sistema sin afectar a las aplicaciones que se alojan en él.

VMware vSphere 5.1 se usa para construir la capa de virtualización para esta solución. vSphere transforma los recursos físicos de un equipo al virtualizar el CPU, la memoria, el almacenamiento y la red. Esta transformación genera

máquinas virtuales completamente funcionales que ejecutan sistemas operativos y aplicaciones aislados y encapsulados de la misma manera que los equipos físicos.

Las funciones de alta disponibilidad de vSphere, como vMotion y Storage vMotion, permiten la migración transparente de máquinas virtuales y archivos almacenados desde un servidor vSphere a otro con un impacto mínimo o nulo en el rendimiento. En conjunto con vSphere DRS y DRS de almacenamiento, las máquinas virtuales tienen acceso a los recursos adecuados en cualquier momento mediante el balanceo de carga de recursos de cómputo y almacenamiento. VMware vCenter es una plataforma de administración centralizada para la infraestructura virtual de VMware. Proporciona a los administradores una sola interfaz a la cual se puede obtener acceso desde varios dispositivos para realizar todas las tareas relacionadas con el monitoreo, la administración y el

mantenimiento de la infraestructura virtual.

Además, vCenter es responsable de la administración de algunas de las

funciones más avanzadas de la infraestructura virtual de VMware, como vSphere High Availability y DRS, junto con vMotion y Update Manager.

La función VMware vSphere High Availability (HA) permite que la capa de

virtualización reinicie las máquinas virtuales automáticamente después de varios tipos de fallas.

Si el sistema operativo de la máquina virtual sufre un error, esta se puede reiniciar automáticamente en el mismo hardware.

Si el hardware físico sufre un error, las máquinas virtuales afectadas se pueden reiniciar automáticamente en los otros servidores del cluster.

Nota: Para que vSphere HA reinicie máquinas virtuales en otro hardware, esos servidores tendrán que contar con recursos disponibles. Existen recomendaciones específicas en la sección Cómputo para activar esta funcionalidad.

vSphere HA permite configurar políticas para determinar qué máquinas se reiniciarán automáticamente y bajo qué condiciones se deben realizar estas operaciones. Descripción general VMware vSphere 5.1 VMware vCenter VMware vSphere High Availability

(30)

Cómputo

La elección de una plataforma de servidor para una infraestructura comprobada VSPEX se basa no solo en los requisitos técnicos del ambiente, sino también en la compatibilidad de la plataforma, las relaciones existentes con el proveedor del servidor, las funciones avanzadas de administración y rendimiento, y muchos otros factores. Por estos motivos, las soluciones VSPEX están diseñadas para ejecutarse en una amplia variedad de plataformas de servidores. En lugar de requerir una cantidad determinada de servidores con un conjunto específico de requisitos, VSPEX describe la cantidad de cores de procesadores y RAM que se debe proporcionar.

No importa si se implementa con dos servidores o con 20, de todas formas se la considera la misma solución VSPEX.

Por ejemplo, supongamos que los requisitos de la capa de informática para una determinada implementación son 25 cores procesadores y 200 GB de RAM. Es posible que un cliente desee usar servidores genéricos que contienen 16 cores de procesadores y 64 GB de RAM, mientras que otro puede preferir usar un servidor más avanzado con 20 cores de procesadores y 144 GB de RAM.

El primer cliente necesitará cuatro servidores, mientras que el segundo solo necesitará dos, como se muestra en la Figura 6.

Figura 6. Flexibilidad de la capa de cómputo

Nota: Para que la capa de cómputo pueda tener una alta disponibilidad, cada cliente necesitará un servidor adicional con la capacidad suficiente como para proporcionar una plataforma de failover en caso de que se produzca una interrupción del hardware.

(31)

31 Cómputo del usuario final EMC VSPEX Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 equipos de escritorio virtuales Guía de infraestructura comprobada Utilice las siguientes mejores prácticas en la capa de cómputo:

• Use una cantidad de servidores idénticos o, al menos, compatibles. VSPEX implementa tecnologías de alta disponibilidad en el nivel del hipervisor que pueden requerir conjuntos de instrucciones similares en el hardware físico subyacente. Con la implementación de VSPEX en unidades de servidor idénticas, puede minimizar los problemas de compatibilidad en esta área.

• Si desea implementar la alta disponibilidad de la capa del hipervisor, la máquina virtual más grande que podrá crear tendrá como limitación el servidor físico más pequeño en el ambiente.

• Implemente las funciones de alta disponibilidad presentes en la capa de virtualización para asegurarse de que la capa de cómputo tenga recursos suficientes para admitir al menos las fallas de un servidor. Esto permite implementar las actualizaciones con un tiempo fuera mínimo, además de tolerar las fallas de una unidad.

Dentro de los límites de estas recomendaciones y mejores prácticas, la capa de cómputo para VSPEX puede ser lo suficientemente flexible para cumplir con las necesidades específicas. Lo más importante es provisionar una cantidad de cores de procesadores y RAM por core que sea adecuada para satisfacer las

necesidades del ambiente de destino.

Red

La red de la infraestructura requiere enlaces de red redundantes para cada host vSphere, el arreglo de almacenamiento, los puertos de interconexión de los switches y los puertos de enlace de subida de los switches. Esta configuración proporciona redundancia y ancho de banda de red adicional. Se requiere sin importar si la infraestructura de red para la solución existe o se está

implementando junto con otros componentes de la solución. En la Figura 7 muestra un ejemplo de este tipo de topología de red de alta disponibilidad. Nota: Si bien el ejemplo es válido para las redes basadas en IP, en las redes basadas en Fibre Channel (FC) se aplican los mismos principios subyacentes de las conexiones múltiples y la eliminación de puntos únicos de falla.

(32)

Figura 7. Ejemplo de un diseño de red con alta disponibilidad

Esta solución validada usa redes de área local virtuales (VLAN) para separar el tráfico de red de distintos tipos para mejorar el rendimiento, la capacidad de administración, la separación de aplicaciones, la alta disponibilidad y la seguridad. Las plataformas de almacenamiento unificado de EMC proporcionan redundancia o alta disponibilidad de la red mediante el uso de agregación de enlaces. La agregación de enlaces permite que múltiples conexiones Ethernet activas

aparezcan como un solo enlace con una sola dirección MAC y, posiblemente, con múltiples direcciones IP. En esta solución, el protocolo de control de agregación de enlaces (LACP) se configura en VNX y combina múltiples puertos Ethernet en un único dispositivo virtual. Si se pierde un enlace en el puerto Ethernet, este realiza un failover a otro puerto. Todo el tráfico de red se distribuye entre todos los enlaces activos.

(33)

Almacenamiento

La capa de almacenamiento también es un componente clave de cualquier

solución de infraestructura de red, ya que proporciona eficiencia de almacenamiento, flexibilidad de administración y un menor costo total de propiedad. Esta solución VSPEX utiliza VNX para proporcionar virtualización en la capa de almacenamiento. Para obtener más información, consulte la sección EMC Next-Generation VNX. VNX Snapshots es una característica de software que genera copias de datos de un punto en el tiempo. Snapshots se puede usar para respaldos de datos, desarrollo y pruebas de software, replanificación, validación de datos y restauraciones locales rápidas. VNX Snapshots mejora la funcionalidad de la snapshot de EMC SnapView™ existente mediante la integración con pools de almacenamiento.

Nota: Los LUN que se crean en grupos RAID físicos, también llamados LUN de RAID, solo son compatibles con los snapshots de SnapView. Esta limitación se debe a que

VNX Snapshots requiere espacio de pools como parte de su tecnología.

VNX Snapshots admite 256 snapshots con capacidad de escritura por LUN de pool. Admite Branching, también llamado “snapshots de snapshots”, siempre que la cantidad total de snapshots de cualquier LUN primario sea inferior a 256, que es el límite absoluto.

VNX Snapshots emplea la tecnología de redirección ante instancia de escritura (ROW). ROW redirige nuevas escrituras destinadas al LUN primario a una nueva ubicación en el pool de almacenamiento. Este tipo de implementación difiere de la copia a la primera escritura (COFW) que se utiliza en SnapView, que retiene las escrituras al LUN primario hasta que se copian los datos al área reservada de LUN para preservar un snapshot.

Esta versión también admite grupos de consistencia (CG). Se pueden combinar varios LUN de pool en un CG y someterlos a un snapshot en forma concurrente. Cuando se inicia un snapshot de un CG, se retienen todas las escrituras a LUN miembros hasta que se hayan creado sus snapshots. Habitualmente, los CG se utilizan en el caso de LUN que pertenecen a la misma aplicación.

EMC SnapSure™ es una función del software EMC VNX File que permite crear y administrar puntos de comprobación que son imágenes lógicas en un punto en el tiempo de un sistema de archivos de producción(PFS). SnapSure utiliza un principio de copia en la primera modificación. Un PFS está compuesto por bloques. Cuando se modifica un bloque perteneciente al PFS, se guarda una copia con el contenido original del bloque en un volumen aparte llamado SavVol. No se copiarán los cambios subsiguientes que se efectúen en el mismo bloque al volumen SavVol. Los bloques originales provenientes del PFS que se encuentran en el volumen SavVol y los bloques del PFS no modificados que resten en el PFS son leídos por SnapSure de acuerdo a un mapa de bits y a una estructura de rastreo de datos en mapa de bloques. Estos bloques se combinan para ofrecer una imagen de un punto en el tiempo llamada punto de comprobación.

EMC VNX Snapshots
