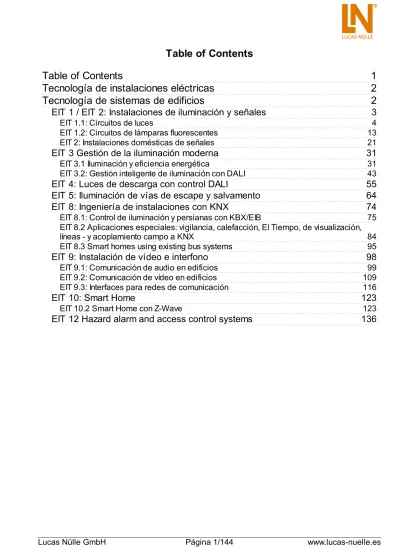

Table of Contents. Lucas Nülle GmbH Página 1/144

(1)

1

2

3

4

13

21

31

43

55

64

74

75

84

95

98

99

109

116

123

136 Tecnología de instalaciones eléctricas

Tecnología de sistemas de edificios

EIT 1 / EIT 2: Instalaciones de iluminación y señales

EIT 1.1: Circuitos de luces

EIT 1.2: Circuitos de lámparas fluorescentes

EIT 2: Instalaciones domésticas de señales

EIT 3 Gestión de la iluminación moderna

EIT 3.1 Iluminación y eficiencia energética

EIT 3.2: Gestión inteligente de iluminación con DALI

EIT 4: Luces de descarga con control DALI

EIT 5: Iluminación de vías de escape y salvamento

EIT 8: Ingeniería de instalaciones con KNX

EIT 8.1: Control de iluminación y persianas con KBX/EIB

EIT 8.2 Aplicaciones especiales: vigilancia, calefacción, El Tiempo, de visualización,

líneas - y acoplamiento campo a KNX

EIT 8.3 Smart homes using existing bus systems

EIT 9: Instalación de vídeo e interfono

EIT 9.1: Comunicación de audio en edificios

EIT 9.2: Comunicación de vídeo en edificios

EIT 9.3: Interfaces para redes de comunicación

EIT 10: Smart Home

EIT 10.2 Smart Home con Z-Wave

(2)

Tecnología de instalaciones eléctricas

Sistemas de capacitación para tecnología de instalaciones domésticas y de sistemas

de edificios

Tecnología de protección eléctrica, medidas de seguridad, alimentación doméstica de energía, instalaciones de iluminación y señalización

Tecnología de instalaciones industriales, interfonos domésticos, sistemas de alarma, instalaciones de advertencia y controles de acceso

KNX / EIB, LON

Desarrollo de proyectos, práctica profesional, sistemas para prácticas de montaje, software de planificación

(3)

Tecnología de sistemas de edificios

Tecnología de sistemas de edificios

El área de tecnología aplicada a los sistemas de edificios abarca todos los temas relacionados con las instalaciones de este tipo. En la técnica moderna se automatizan cada vez más servicios. Por otra parte, también desempeñan naturalmente un papel importante el ahorro de energía, la protección del medio ambiente y la ingeniería de seguridad. Los sistemas de edificios son, la mayoría de las veces, estructuras programables de bus que se pueden combinar entre sí de acuerdo con las necesidades. Durante la formación profesional se adquieren los conocimientos básicos y se realizan proyectos de aplicación.

Gestión de iluminación con DALI

Hoy en día, la gestión de iluminación de edificios es sinónimo de flexibilidad, ahorro de energía y confort. DALI son las siglas de «Digital Addressable Lighting Interface», un protocolo de interfaces para comunicación digital entre equipos electrónicos de servicio empleados en Tecnología de Iluminación (balastos electrónicos, transformadores, etc.).

Este nuevo producto completo, consta de controladores, sensores, extensiones y pulsadores, y se destaca por su programación opcional y sin PC a través de una unidad de bus de orden superior. La configuración total del sistema de iluminación, controlado por bus, se lleva a cabo en la pantalla integrada de la unidad de control por medio de un pulsador / conmutador giratorio.

La gestión de iluminación abarca todos los ámbitos de la vida pública, como, por ejemplo: Iluminación de viviendas y edificios

Iluminación especial y efectos visuales Iluminación industrial y alumbrado público Iluminación de emergencia y de vías de escape

(4)

EIT 1 / EIT 2: Instalaciones de iluminación y señales

EIT 1 / EIT 2: Instalaciones de iluminación y señales

El tema dedicado a iluminación y señales contiene los circuitos estándar de la ingeniería convencional de instalaciones. La elaboración y el trabajo con diferentes tipos de diagramas de circuito, al igual que el cableado de los componentes que de ellos se derive, constituyen la introducción a la técnica de instalación y a los fundamentos de otros temas y circuitos de instalaciones de mayor complejidad.

(5)

EIT 1.1: Circuitos de luces

EIT 1.1: Circuitos de luces Contenidos de aprendizaje:

Circuito de interruptor con y sin toma de corriente con puesta a tierra Circuito en serie con y sin toma de corriente con puesta a tierra

Circuito de conmutación con y sin toma de corriente con puesta a tierra Circuito en cruz con y sin toma de corriente con puesta a tierra

(6)

Pos. Producto Bestell-Nr. Anz.

1 Panel de inst. para circuitos de lámparas, circ. ON, OFF,conm., serie, cruz

CO3209-8A 1

El equipo contiene todos los módulos necesarios para los circuitos sencillos de instalación doméstica.

Módulos:

2 interruptores / conmutadores selectores 1 conmutador múltiple

1 conmutador de cruce

2 tomas de corriente con puesta a tierra 4 cajas de distribución

3 bombillas E14, 25 W Tensión nominal: 230V Frecuencia: 50/60 Hz

Entradas y salidas: casquillos de seguridad de 4 mm Peso: 3,8 kg

2 Manual EIT1, circuitos de iluminación en tecnología de instalaciones

SH5001-1A 1

Equipo compuesto de:

Equipo compuesto de:

(7)

Manual para instructores, encuadernado y en colores, de alta calidad, con lomo estable y soluciones. CD-Rom con el manual adicional para los estudiantes, con hojas de tareas y de trabajo. Detalles:

Conocimientos teóricos fundamentales

Imágenes a color, en formato CAD, representando montajes experimentales y circuitos

Hojas de tareas y de trabajo

Impresión en papel Color-Copy de alta calidad, 100 g/m2, tapa del libro de 210 g/m2 de papel glossy

Contenidos de aprendizaje: Circuitos de luces Introducción

Circuito de interruptor

Circuito de interruptor con toma de corriente con puesta a tierra

Circuito en serie con toma de corriente con puesta a tierra Circuito de conmutador con toma de corriente con puesta a tierra

Circuito de cruce con toma de corriente con puesta a tierra Elaboración de documentación de circuitos

Circuitos de lámparas fluorescentes Introducción

Proyecto

Circuito de lámparas fluorescentes (interruptor) Circuito de lámparas fluorescentes (conexión en serie) Circuito en tándem

(8)

Conexión dúo

Circuito de lámparas fluorescentes con compensación Prueba de conocimientos

Regulación de diversos dispositivos de alumbrado Introducción

Circuito de bombillas con regulador de intensidad luminosa Circuito de lámparas fluorescentes compactas con regulador de intensidad luminosa

Circuito de lámparas halógenas con regulador de intensidad luminosa

3 Multímetro digital Multi13S LM2330 1

Multímetro universal de laboratorio e instrumento de medición de temperatura con interfaz infrarroja de datos para mediciones y registros de todo tipo, con elevado nivel de exigencia, para la formación profesional en ingeniería eléctrica y tecnología de procesos, entre otras áreas.

Multímetro de 3 ¾ dígitos; resolución: ±3.100 dígitos Categoría de medición CATII - 1000V

Acoplamiento al sistema UniTrain por medio de interfaz infrarroja de datos

Rangos de medición de tensión y corriente: 30mV -1000V CC, 3V - -1000V CA; 3mA - 16A CC; 30mA - 10A CA

Rangos de resistencia: 30 ohmios a 30 MOhmios

Rangos especiales: °C para medición de temperatura con PT100/1000 (accesorio opcional)

Test de conducción y prueba de diodos Selección de rango y desconexión de batería

automáticas, función de valores mínimos y máximos y de retención de datos

Fusible para corriente de alta intensidad y tensión nominal de 1000 V

Protección del rango de medición de hasta 300 mA por medio de fusible

Pantalla con gráfico de barras e iluminación de fondo Volumen de suministro: envoltura de protección de

caucho, cables de medición, fusible de repuesto, pila de 9 V, certificado de calibración

Instrumentos de medición:

(9)

4 Multímetro analógico/digital, vatímetro y medidor de factor de potencia, softwar

CO5127-1Z 1

Las áreas de máquinas eléctricas, electrónica de potencia y tecnología de accionamientos plantean elevadas exigencias a los instrumentos de medición. Además de una alta protección contra sobrecargas, el registro de los valores medidos debe realizarse independientemente de la forma de curva. El instrumento de medición universal está concebido especialmente para estas exigencias. Sustituye, al mismo tiempo, hasta 4 diferentes aparatos de medición: es amperímetro, voltímetro, vatímetro y medidor del ángulo de fase al mismo tiempo. La pantalla gráfica permite su utilización en ejercicios realizados por los estudiantes al igual que en experimentos de demostración. El software VI-Starter, incluido en el suministro, permite la visualización en el PC de las magnitudes medidas.

Medición simultánea, independiente de la forma de curva, de tensión y corriente (máximo 600 V, 20 A) (medición de tensiones sincronizadas)

Cálculo de potencia activa, reactiva y aparente, y del factor de potencia

Medición del valor eficaz total (RMS de CA+CC); valor eficaz de corriente alterna (RMS de CA) y valor medio aritmético (AV-CA+CC)

Eléctricamente indestructible hasta 20 A/600 V

Pantalla gráfica de gran tamaño, rica en contrastes, con iluminación de trasfondo (5,7")

Visualización grande o visualización de hasta 4 valores medidos

Visualización digital o cuasi analógica

Puerto USB

Resistencia interna: circuito de corriente de 10 miliohmios, circuito de tensión de 10 megaohmios

Rangos de tensión: 30 V, 300 V , 600V Rangos de corriente: 1 A, 10 A, 20A Precisión de medida: 2%

Selección automática o manual del rango de medición Instrumento de medición de demostración para servicio en la red

Tensión de servicio: 230V, 50/60Hz Dimensiones: 297 x 228 x 140mm (hxbxp) Peso: 1,5 kg

Con el software VI-Starter se pueden representar en el ordenador todas las magnitudes medidas. Se pueden abrir hasta 17 vistas diferentes.

Representación de oscilogramas de tensión, corriente y potencia

(10)

Contador para la visualización de la potencia consumida y la suministrada

Registrador de datos para 14 magnitudes de medida diferentes

Exportación de los datos del registrador Trazador de curvas características

Controlador Labview y ejemplos como parte del suministro Versión de 32 bits para Windows

5 Alim. monofá. con interr.,interr. de protec. de línea y caja de enchufe "Schuko"

CO3211-1A 1

Fusible automático tipo N: 16 A Disyuntor de emergencia Interruptor de llave

Dimensiones: 297 x 228 x 155 mm (hxbxp) Peso: 0,8kg

(11)

6 Conector de seguridad negro, 4mm con derivación, 1000V/32A CAT II

SO5126-3R 2

Con protección bilateral contra contacto

Conectores de seguridad y casquillos de seguridad en 19 mm de distancia

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color negro

7 Conector de seguridad amarillo, 4mm con derivación, 1000V/32A CAT II

SO5126-3Z 4

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color amarillo

8 Conector de seguridad café, 4mm con derivación, 1000V/32A CAT II

SO5126-3S 4

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color cafè

9 Conector de seguridad azul, 4mm con derivación, 1000V/32A CAT II

SO5126-3V 1

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color azul

(12)

10 Juego de cables de medición de seguridad 4mm (53 pz) SO5148-1B 1

Juego de cables de medición de seguridad con enchufes de lámina de 4 mm, apilables y altamente sensibles, cable de aislamiento doble, compuesto de:

10 cables de medición de seguridad de 4 mm, 25 cm, blancos

2 cables de medición de seguridad de 4 mm, 25 cm, negros 2 cables de medición de seguridad de 4 mm, 25 cm, azules 2 cables de medición de seguridad de 4 mm, 25 cm, rojos 10 cables de medición de seguridad de 4 mm, 50 cm, blancos

4 cables de medición de seguridad de 4 mm, 100 cm, negros

3 cables de medición de seguridad de 4 mm, 100 cm, rojos 3 cables de medición de seguridad de 4 mm, 100 cm, azules 2 cable de medición de seguridad de 4 mm, 100 cm

verde/amarillo

1 cable de medición de seguridad de 4 mm, 50 cm verde/amarillo

Sección transversal de cable: 2,5 mm2 Datos nominales: 600V, CAT II, 32 A

11 Banco móvil de experimentación, perfil de al., 3 niv., 6 tomas,1250x700x1995mm

(13)

Banco de experimentación y demostración móvil, de alta calidad, de la serie SybaPro, con patas de mesa de perfil de aluminio, compatible con todos los componentes de montaje y ampliación del sistema SybaPro.

El banco móvil de experimentación se suministra como equipo modular cuyo montaje corre a cargo del propio cliente.

Tablero de mesa:

Tablero de mesa de 30 mm, de varias láminas de viruta fina de alta compresión, en conformidad con la norma DIN EN 438-1

Color gris RAL 7035, con cubierta laminada de 0,8mm por ambas caras (Resopal), de estructura simple, acorde con la norma DIN 16926

Resistente a una gran cantidad de sustancias químicas y reactivos, tales como los ácidos y las bases diluidos. Insensible al calor, por ejemplo, al estaño líquido de soldadura así como al calentamiento puntual producido por pistolas de soldar o brasas de cigarrillo.

Borde del tablero de mesa con cantos de protección macizos, a prueba de golpes, de plástico de 3 mm de espesor, con teñido de penetración de color RAL 7047. Revestimiento y cubrecantos sin PVC.

Alimentación de tensión por medio de regleta quíntuple de tomas de corriente, montada en la parte inferior del tablero de mesa, cable de 2 m y enchufe con protección de puesta a tierra

Armazón:

2 perfiles de aluminio extruido con ranuras múltiples, 1800 x 120 x 40 mm (bxhxp)

8 ranuras de igual tamaño en el perfil extruido de aluminio (3 en cada lado y 1 en cada extremo)

Ranuras para el alojamiento de soportes de norma industrial

4 perfiles de aluminio en H, de 1150 mm, para emplazamiento de 3 niveles de paneles de

(14)

experimentación DIN A4

Espacio libre para integración de un canal de alimentación de energía

Patas de mesa de tubo rectangular con 4 ruedas dobles dirigibles, 2 de ellas frenadas

Marco de mesa de combinación estable y continua de tubos rectangulares

Revestimiento de resina epóxida resistente a los ácidos, de aproximadamente 80 µm, color RAL 7047

Dimensiones:

Altura del tablero de mesa: 760 mm 1250 x 1995 x 700mm (bxhxp)

EIT 1.2: Circuitos de lámparas fluorescentes

EIT 1.2: Circuitos de lámparas fluorescentes Contenidos de aprendizaje:

Circuitos de conexión y desconexión de lámparas fluorescentes de tubo Circuito en serie de lámparas fluorescentes de tubo

Conexión dúo Circuito en tándem

(15)

12 Panel de inst. - Sistemas de iluminación fluorescente 1 , unidad de conrtrol

CO3109-8C 1

This wiring installation board accommodates and provides controls for various types of fluorescent tube lights.

Technical data:

Operating voltage: 230 V AC/50 Hz 1 On-off switch

1 Multi-circuit switch

1 Dimmer for electronic loads 2 Fluorescent tube sockets, left

Inputs and outputs: 2-mm safety sockets Dimensions: 297 x 228 x 80 mm

Weight: 1.8 kg

13 Panel de inst. - Sistemas de iluminación fluorescente 2 - unidad de control DALI

CO3109-8D 1

This wiring installation board accommodates and allows for wiring of various types of fluorescent tube lights. The lights can be operated using both conventional and electronic ballast units. Various types of circuits are investigated along with dimming of normal fluorescent lights and of LED lights. The electronic ballast has a DALI bus connection for incorporation into a lighting management system.

Technical data:

Operating voltage: 230 V AC/50 Hz 2 Fluorescent lights, 18 W

1 LED tube, 4 W

1 LED tube, 4 W, dimmable 2 Starters for fluorescent lights 2 Fluorescent tube sockets, right

1 Electronic ballast, dimmable, DALI-compatible 1 Conventional ballast, 36 W

2 Conventional ballasts, 18 W

2 Compensating capacitors, 5 µF, 2 µF/450 V Inputs and outputs: 4-mm safety sockets Dimensions: 297x456x90 mm

Weight: 2.8 kg

Equipo compuesto de:

(16)

14 Interactive Lab Assistant:Installation von Beleuchtung SO2801-3B 1

CO5127-1Z 1

Medios:

Instrumentos de medición:

(17)

Puerto USB

(18)

CO3211-1A 1

SO5126-3R 2

Alimentación de corriente:

(19)

SO5126-3Z 4

SO5126-3S 4

SO5126-3V 1

(20)

verde/amarillo

(21)

Tablero de mesa:

Armazón:

(22)

Dimensiones:

(23)

24 Panel de instalación para señales de edificios y circuit.para escaleras

CO3209-8C 1

El equipo contiene todos los componentes necesarios para las instalaciones de comunicación y de señales de un edificio de dos pisos.

Módulos:

1 transformador de timbre, 8 V/1 A

1 contacto eléctrico para circuito de iluminación de escaleras 2 pulsadores de timbre para piso

2 pulsadores de luz de escalera 2 interfonos de puerta

1 interfono de puerta para dos usuarios 2 bombillas, E14, 25W

1 portero eléctrico Tensión nominal: 230 V Frecuencia: 50/60 Hz

Entradas y salidas: casquillos de seguridad de 2 mm y de 4 mm

Peso: 3,8kg

EIT 2: Instalaciones domésticas de señales Contenidos de aprendizaje:

Timbre y portero automático para un usuario Timbre y portero automático para dos usuarios Sistema de llamada

Portero automático eléctrico

Interfono de puerta con función de llamada

Interfono de puerta con funciones de llamada y abridor de puerta

Equipo compuesto de:

(24)

25 Manual EIT2, portero automático y señales en tecnología de instalaciones

SH5001-1B 1

Manual para instructores, encuadernado y en colores, de alta calidad, con lomo estable y soluciones. CD-Rom con el manual adicional para los estudiantes, con hojas de tareas y de trabajo. Detalles:

Conocimientos teóricos fundamentales

Imágenes a color, en formato CAD, representando montajes experimentales y circuitos

Hojas de tareas y de trabajo

Impresión en papel Color-Copy de alta calidad, 100 g/m2, tapa del libro de 210 g/m2 de papel glossy

Contenidos de aprendizaje: Material

El panel de instalación

Proyecto: Instalación de sistemas domésticos de comunicación

Proyecto parcial: Sistema de timbre y abridor de puerta (1 conexión)

Proyecto parcial: Sistema de timbre y abridor de puerta (2 conexiones)

Proyecto parcial: Interfono de puerta con llamada y abridor de puerta

Proyecto parcial: Alumbrado de la escalera Prueba de conocimientos

(25)

26 Cable de medición de seguridad de 2mm, 60cm, negro, 10A SO5126-7R 18

Enchufe: 2mm

Longitud: 60cm Color: negro

Capacidad de carga: 10A

Accesorios:

Instrumentos de medición:

(26)

CO5127-1Z 1

Puerto USB

(27)

CO3211-1A 1

(28)

SO5126-3R 2

SO5126-3Z 4

SO5126-3S 4

SO5126-3V 1

(29)

verde/amarillo

(30)

Tablero de mesa:

Armazón:

(31)

Dimensiones:

(32)

EIT 3 Gestión de la iluminación moderna

La Tecnología de Iluminación constituye parte sustancial de la Ingeniería de Sistemas de Edificios. La eficiencia energética se consigue por medio del empleo de fuentes luminosas modernas, el reemplazo de los balastos convencionales por los electrónicos o gracias a los sistemas de gestión de edificios. En esta tecnología, la interacción y optimización de los componentes tienen como objetivo el mejor aprovechamiento posible de la energía

Contenidos de aprendizaje:

Conocimiento de diferentes fuentes luminosas Conocimiento de diferentes equipos de servicio Empleo y servicio de radiadores de temperatura Diferentes reguladores convencionales

Regulador universal programable

Interfaces entre diversos niveles de gestión Control automático de iluminación con DALI Generación de luces de colores o monocromáticas Generación de efectos luminosos

(33)

EIT 3.1 Iluminación y eficiencia energética

La electricidad es el motor de una sociedad altamente avanzada y moderna, en la que la utilización y facilitación de energía constituye una labor pionera y destacable; no obstante, muchos equipos de servicio funcionan de manera ineficiente y consumen más de lo que requieren. En consecuencia, el perjuicio ecológico aumenta innecesariamente.

En la iluminación se invierte aproximadamente el 15% de la electricidad mundial. Con una tecnología más eficaz, este porcentaje puede reducirse de forma considerable y aliviar así al medio ambiente, ahorrar costes energéticos y generar luz de calidad mejorada.

Este curso muestra la manera en que una tecnología eficiente optimiza la iluminación y conlleva al ahorro de energía.

Fuentes de iluminación (bombillas de incandescencia, lámparas halógenas, fluorescentes, ledes): propiedades y eficiencia.

Ahorro de energía

Procedimientos de regulación de luminosidad Tipos de reguladores

Equipos de servicio

Empleo correcto de fuentes luminosas, equipos de servicio y reguladores Fundamentos de gestión lumínica (sistema DALI)

Instrucciones de instalación

Diagnóstico con osciloscopio y equipo de medición de corriente y tensión Documentación

(34)

36 Panel de inst. para circuitos reductores de luz, lámp. incand. hal., flouresc.

CO3209-8B 1

El equipo contiene todos los módulos necesarios para los diferentes circuitos de regulación de luminosidad.

Módulos:

1 regulador para bombillas

1 regulador para lámparas halógenas de baja tensión 1 regulador para lámparas fluorescentes compactas 1 transformador electrónico regulable

1 estabilizador electrónico regulable 1 bombilla E14, 25 W

1 lámpara halógena de baja tensión, 12 V/50 W 1 lámpara fluorescente compacta, 18 W Tensión nominal: 230V

Frecuencia: 50/60 Hz

Entradas y salidas: casquillos de seguridad de 2 mm y de 4 mm

Peso: 3,8 kg

37 Installationsboard Energieeffiziente Beleuchtung, dimmbar und DALI gesteuert

CO3209-8E 1

Sistema de formación profesional para diferentes tipos de iluminación en edificios. Con este módulo, además de las posibilidades de iluminación de las habitaciones, también se estudian efectos luminosos y escenarios de iluminación. Las fuentes luminosas forman parte del suministro. Las luces se montan sin pantallas y permiten un aprendizaje sin molestias. Panel compuesto de:

Portalámparas E14 /230V Casquillo de patillas G4 /12V Casquillo de patillas GU10 /230V Pulsador

Regulador universal RLC

DALI-EVG regulable para lámparas halógenas DALI- EVG para iluminación por LED de color Casquillos de seguridad de 2mm y 4mm

Equipo basico compuesto de:

(35)

38 Interactive Lab Assistant: Iluminación y eficiencia energética SO2801-3D 1

A través de diversas fuentes luminosas y sus controles, el curso «Iluminación y eficiencia energética» enseña la manera de ahorrar energía.

Estos conocimientos constituyen la premisa para una gestión eficaz de la electricidad empleada en la iluminación.

Fuentes de iluminación (bombillas de incandescencia, lámparas halógenas, fluorescentes, ledes): propiedades y eficiencia.

Ahorro de energía

Procedimientos de regulación de luminosidad Tipos de reguladores

Equipos de servicio

Empleo correcto de fuentes luminosas, equipos de servicio y reguladores

Fundamentos de gestión de iluminación (sistema DALI) Instrucciones de instalación

Diagnóstico con osciloscopio y equipo de medición de corriente y tensión

Documentación

Duración del curso: 10 horas

El software de experimentación multimedia con instrumentos virtuales, instrucciones de uso y documentación de resultados sobre el tema «Iluminación y eficiencia energética» contiene:

Montajes de experimentación interactivos

Preguntas con comentarios y lógica de evaluación para controlar el nivel de aprendizaje

El documento permite una sencilla impresión de las instrucciones de experimentación con las soluciones Disponible en alemán, inglés, francés, español y, a pedido, en otros idiomas.

CD-ROM con navegador Labsoft, software del curso y otro adicional para instrumentos externos de medición

39 Multímetro analógico/digital, vatímetro y medidor de factor de CO5127-1Z 1

Medios:

Instrumentos de medición:

(36)

potencia, softwar

Puerto USB

(37)

CO3211-1A 1

(38)

41 Cable de medición de seguridad 4mm 25cm marron SO5126-8D 3

Safety measurement lead with stackable, contact-proof 4mm plugs

colour: brown length: 25 cm

cable cross-section 2,5 mm2 ratings deliver: 600V CAT II, 32A

42 Cable de medición de seguridad de 4mm, 25cm azul, 600 V, CAT III ~ 1000 V, CAT II / 32 A 2

SO5126-8E 3

Cable de medición de seguridad con enchufes de 4 mm, apilables y a prueba de contacto

Color: azul Longitud: 25 cm

Sección transversal de cable: 2,5 mm2 Datos nominales: 600 V, CAT II, 32 A

43 Cable de medición de seguridad 4mm 25cm amarillo/verde SO5126-8G 1

colour: green/yellow length: 25 cm

(39)

44 Cable de medición de seguridad 4mm 50cm negro SO5126-8L 3

Cable de medición de seguridad, con enchufes de 4 mm, apilables y a prueba de contacto

Color: negro Longitud: 50 cm

Enchufe: 2mm

46 Cable de medición de seguridad de 2mm, 60cm, rojo, 10A SO5126-7P 1

Enchufe: 2 mm

Longitud: 60 cm Color: rojo

Capacidad de carga: 10 A

47 SO5126-6N 3

SO5126-3Z 4

(40)

49 Conector de seguridad verde/amarillo, 4mm con derivación, 1000V/32A CAT II

SO5126-3W 1

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color verde/amarillo

SO5126-3S 8

SO5126-3V 3

52 Cable de medición de seguridad de 2mm, 3cm, negro, 10A, conector apilable SO5126-7X 4 Enchufe: 2 mm Longitud: 3 cm Color: negro Capacidad de carga: 10 A

(41)

Tablero de mesa:

Armazón:

4 perfiles de aluminio en H, de 1150 mm, para emplazamiento de 3 niveles de paneles de experimentación DIN A4

(42)

Dimensiones:

54 Soporte de PC para banco de experimentación SybaPro, altura y anchura ajustable

ST7200-5A 1

Soporte de PC para mesa de laboratorio de la serie SybaPRO de chapa de acero perforada de 1,5 mm, para montaje en perfil de aluminio.

Altura de montaje variable

Anchura modificable (de 160 mm a 255 mm) Montable a la izquierda o a la derecha

Incluye material de montaje (4 tornillos, 4 tuercas en ranura)

55 Soporte para 48 cables de medición (4mm), de montaje mural o en perfil de aluminio

ST8003-8E 1

Para alojar aprox. 48 cables de medición de seguridad (4mm)

Ancho de 200 mm, 12 ranuras guía de cables Altura de montaje ajustable en el perfil de aluminio Montable a izquierda o derecha

Posibilidad de montaje mural Con 2 tornillos y tuercas en ranura

(43)

56 Soporte pant. plana, brazo abatible, hasta 10kg, para perfil de alu. VESA 75/100

ST8010-4L 1

Soporte pivotante de monitor para montaje en perfiles de aluminio del sistema SybaPRO. Posibilita el emplazamiento óptimo del monitor para un trabajo y experimentación libres de fatiga.

Brazo plegable con articulación doble

Cierre rápido para ajuste de altura continuo en el perfil de aluminio extruido

Fijación VESA 7,5 x 7,5 cm

Incluye adaptador VESA 75 / VESA 100 2 abrazaderas de cable

Dispositivo deslizante con capacidad de carga de hasta 12 kg

Brazo plegable con capacidad de carga de hasta 5 kg El monitor TFT puede girar hasta quedar paralelo al canto de la mesa

Distancia de 105 a 480 mm de ajuste continuo

Adicionalmente se incluye:

Juego de guías para tendido de cables en los perfiles de aluminio de los sistemas de laboratorio de la serie SybaPro

El juego se compone de:

3 bloques en cruz de sujetacables para las ranuras frontal y anterior del perfil de aluminio

3 bloques en cruz de sujetacables para las ranuras laterales del perfil de aluminio

12 sujetacables

4 perfiles cobertores de aluminio para cierre e instalación de cables dentro de las ranuras del perfil de aluminio

57 Cubierta para banco móvil de experimentación de 3 niveles ST8010-9Y 1

Cubierta para banco móvil de experimentación de 3 niveles Protege los equipos contra el polvo y la humedad Sirve también como protector visual

Color: gris oscuro mate con impresión incluida (logotipo naranja de LN)

Material: fibra de poliamida con revestimiento de PU Altamente resistente a las fisuras, impregnado, lavable, impermeable

(44)

EIT 3.2: Gestión inteligente de iluminación con DALI

En la actualidad no basta solamente con apagar y encender la luz. La tecnología se dirige hacia una gestión moderna de la iluminación. De este modo se busca lograr la máxima efectividad en el ahorro de energía y un nivel extremo de bienestar. Los balastos o los sensores controlan y regulan el grado de intensidad, además de iluminar espacios interiores y exteriores en función de las necesidades, ya sea en el trabajo o en el hogar. En este tipo de gestión se trabaja con diversos escenarios como, por ejemplo, el empleo individualizado y flexible de sensores y de ambientes de iluminación.

El curso transmite conocimientos acerca del montaje, configuración de parámetros y empleo de sistemas de gestión inteligente de la luz por medio del bus DALI.

Conocimientos acerca de diversos sistemas de bus

Fundamentos sobre el funcionamiento, montaje y parámetros del sistema DALI Funcionamiento e integración de sensores

Configuración de ambientes de iluminación Funcionamiento y empleo de EnOcean Instrucciones de instalación

Diagnóstico con osciloscopio y equipo de medición de corriente y tensión Documentación

(45)

58 Panel de instalación DALI Controller, programable, con control por pulsadores y sensores

CO3209-8R 1

Además de la unidad de control DALI, el panel contiene pulsadores externos y un detector DALI de luminosidad y presencia. La

programación se efectúa por medio de una pantalla interna, a través de un pulsador y conmutador giratorio, que permite definir las siguientes funciones:

Detección automática y semiautomática de movimientos. Regulación constante de luminosidad.

Configuración de diferentes escenarios de iluminación. Utilización de pulsadores.

Funciones de encender y apagar.

Función de iluminación de la escalera (temporización). Software de análisis de sistema, protección por contraseña, posibilidades de direccionamiento.

Idiomas del software: alemán, inglés, francés, español e italiano.

El bus DALI, de manera estándar, no está diseñado como equipo de baja tensión de seguridad, por lo que la línea de conexión DALI debe ser resistente al voltaje de la red. El bus dispone de un dispositivo electrónico reversible de protección contra sobrecargas y

cortocircuitos. Datos técnicos

Interfaz de configuración:

Pantalla y botón pulsador / giratorio (integrado en el equipo). Número de balastos DALI: máximo 64 piezas.

Número de multisensores: máximo 16 piezas. Conexiones:

Tensión de servicio: 220 V a 240 V CA, 50 Hz a 60 Hz. Máximo consumo de potencia de 9 W.

Bus DALI en tres pares de bornes: máxima corriente en el bus: 200 mA.

6 entradas de pulsadores de configuración independiente. 1 contacto de relé normalmente abierto en 2 pares de bornes,

(Por medio de la configuración puede convertirse en contacto normalmente cerrado).

Minimización de pérdidas por funcionamiento en estado de espera.

Casquillo para antena.

Señal de radio con una frecuencia de 868 MHz.

(46)

59 Integración de la unidad EnOcean en los controles DALI o BACnet CO3209-8S 1

EnOcean es un sistema de señales de radio, que funciona sin pilas, empleado en la automatización de edificios. La unidad de

integración de EnOcean se puede emplear en diferentes unidades de gestión de edificios y está en capacidad de comunicarse con el controlador BACnet, con DALI o con los sistemas KNK.

Panel compuesto de:

Antena de radio con base magnética, desmontable. Frecuencia de 868 MHz

Emisor de pared (pulsador On / Off)

Todas las piezas están montadas en un panel DIN A4 Dimensiones: 114 x 294 x 50mm

(47)

60 Interactive Lab Assistant: Gestión inteligente de luminosidad con DALI

SO2801-3E 1

Software de experimentación multimedia con instrumentos virtuales, instrucciones de uso y documentación de resultados para el tema de «Gestión inteligente de luminosidad con DALI y EnOcean».

Montajes de experimentación interactivos

Contiene preguntas con comentarios y lógica de evaluación para controlar el progreso del aprendizaje

El documento permite una sencilla impresión de las instrucciones de experimentación con las soluciones Disponible en alemán, inglés, francés, español y, a pedido, en otros idiomas.

CD-ROM con navegador Labsoft, software adicional y del curso para instrumentos externos de medición

El curso «Gestión inteligente de luminosidad con DALI y EnOcean», por medio del sistema de bus DALI, permite estudiar el montaje, ajuste de parámetros y empleo de sistemas de gestión inteligente de la iluminación.

Conocimientos acerca de diversos sistemas de bus Fundamentos sobre el funcionamiento, montaje y selección de parámetros del sistema DALI

Funcionamiento e integración de sensores Instalación de ambientes de iluminación Funcionamiento y empleo de EnOcean Indicaciones de instalación

Diagnóstico con osciloscopio, amperímetro y voltímetro Documentación

Duración del curso: 8 horas

CO5127-1Z 1

Medios:

Instrumentos de medición:

(48)

Puerto USB

(49)

CO3211-1A 1

(50)

63 Cable de medición de seguridad 4mm 25cm marron SO5126-8D 3

colour: brown length: 25 cm

64 Cable de medición de seguridad de 4mm, 25cm azul, 600 V, CAT III ~ 1000 V, CAT II / 32 A 2

SO5126-8E 3

Cable de medición de seguridad con enchufes de 4 mm, apilables y a prueba de contacto

Color: azul Longitud: 25 cm

Sección transversal de cable: 2,5 mm2 Datos nominales: 600 V, CAT II, 32 A

65 Cable de medición de seguridad 4mm 25cm amarillo/verde SO5126-8G 1

colour: green/yellow length: 25 cm

(51)

66 Cable de medición de seguridad 4mm 50cm negro SO5126-8L 3

Cable de medición de seguridad, con enchufes de 4 mm, apilables y a prueba de contacto

Color: negro Longitud: 50 cm

Enchufe: 2mm

68 Cable de medición de seguridad de 2mm, 60cm, rojo, 10A SO5126-7P 1

Enchufe: 2 mm

Longitud: 60 cm Color: rojo

Capacidad de carga: 10 A

69 SO5126-6N 3

SO5126-3Z 4

(52)

71 Conector de seguridad verde/amarillo, 4mm con derivación, 1000V/32A CAT II

SO5126-3W 1

Máxima resistencia de paso de 6 mΩ Datos nominales: 1000V/32A CAT II Color verde/amarillo

SO5126-3S 8

SO5126-3V 3

74 Cable de medición de seguridad de 2mm, 3cm, negro, 10A, conector apilable SO5126-7X 4 Enchufe: 2 mm Longitud: 3 cm Color: negro Capacidad de carga: 10 A

(53)

Tablero de mesa:

Armazón:

4 perfiles de aluminio en H, de 1150 mm, para emplazamiento de 3 niveles de paneles de experimentación DIN A4

(54)

Dimensiones:

76 Soporte de PC para banco de experimentación SybaPro, altura y anchura ajustable

ST7200-5A 1

Soporte de PC para mesa de laboratorio de la serie SybaPRO de chapa de acero perforada de 1,5 mm, para montaje en perfil de aluminio.

Altura de montaje variable

Anchura modificable (de 160 mm a 255 mm) Montable a la izquierda o a la derecha

Incluye material de montaje (4 tornillos, 4 tuercas en ranura)

77 Soporte para 48 cables de medición (4mm), de montaje mural o en perfil de aluminio

ST8003-8E 1

Para alojar aprox. 48 cables de medición de seguridad (4mm)

Ancho de 200 mm, 12 ranuras guía de cables Altura de montaje ajustable en el perfil de aluminio Montable a izquierda o derecha

Posibilidad de montaje mural Con 2 tornillos y tuercas en ranura
