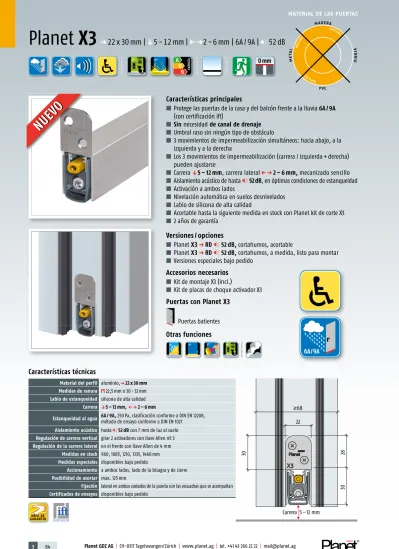

Planet X3 p 22 x 30 mm q 5-12 mm P p 2-6 mm 6A / 9A

MATERIAL DE LAS PUERTAS

AÑOS DE GARANTÍA

Características principales

■

Protege las puertas de la casa y del balcón frente a la lluvia

6A / 9A

(con certificación ift)

■

Sin

necesidad

de canal de drenaje

■

Umbral raso sin ningún tipo de obstáculo

■

3 movimientos de impermeabilización simultáneos: hacia abajo, a la

izquierda y a la derecha

■

Los 3 movimientos de impermeabilización (carrera / izquierda + derecha)

pueden ajustarse

■

Carrera

q

5 – 12 mm

, carrera lateral

P p

2 – 6 mm,

mecanizado sencillo

■

Aislamiento acústico de hasta

52 dB

, en óptimas condiciones de estanqueidad

■

Activación a ambos lados

■

Nivelación automática en suelos desnivelados

■

Labio de silicona de alta calidad

■

Acortable hasta la siguiente medida en stock con Planet kit de corte X3

■

2 años de garantía

Versiones / opciones

■

Planet

X3

p

RD 52 dB,

cortahumos, acortable

■

Planet

X3

p

RD 52 dB,

cortahumos, a medida, listo para montar

■

Versiones especiales bajo pedido

Accesorios necesarios

■

Kit de montaje X3 (incl.)

■

Kit de placas de choque activador X3

Puertas con Planet X3

Puertas batientes

Otras funciones

Características técnicas

Material del perfil aluminio,p 22 x 30 mm

Medidas de ranura 22,5 mm x 30 - 32 mm

Labio de estanqueidad silicona de alta calidad

Carrera q 5 – 12 mm, P p 2 – 6 mm

Estanqueidad al agua 6A / 9A,_{método de ensayo conforme a DIN EN 1027} 250 Pa, clasificación conforme a DIN EN 12208, Aislamiento acústico hasta 52 dB con 7 mm de luz al suelo

Regulación de carrera vertical girar 2 activadores con llave Allen nº 3

Regulación de la carrera lateral en el frente con llave Allen de 4 mm

Medidas en stock 960, 1085, 1210, 1335, 1460 mm

Medidas especiales disponibles bajo pedido

Accionamiento a ambos lados, lado de la bisagra y de cierre

Posibilidad de acortar max. 125 mm

Fijación lateral en ambos costados de la puerta con las escuadras que se acompañan

Certificados de ensayos disponibles bajo pedido

Planet X3

p

22 x 30 mm |

q

5 - 12 mm |

P p

2 - 6 mm | 6A / 9A | 52 dB

MADERA M E T A L PVC V I_D R I O ÓPTIM_O ÓPTI MO ÓP T IMO 22 30 30 28 Carrera 5 – 12 mm 68

NUEV

O

NUEV

O

A D G A D G ENE RG ÍA

_0mm

6A / 9A

3 85 Planet GDZ AG | CH-8317 Tagelswangen / Zúrich | www.planet.ag | tel. +41 43 266 22 22 | mail@planet.ag

Planet

X3

Versiones | Opciones | Accesorios

Planet kit de montaje X3 para

puertas de madera (estándar) Planet kit de montaje X3 para

puertas de metal (opción) Planet kit de montaje X3 para puertas de PVC (bajo pedido)

Planetauxiliar de corte X3 (opción) para cortar perfiles de silicona con facilidad

Planet kit de placas de choque activador X3, aluminio, con chaflán, para embutir (necesario)

Sección transversal

Ejemplo de montaje kit de placas de choque activador X3, aluminio, montado en el lateral Planet kit de placas de choque

activador X3, chapa, con chaflán, para sobreponer (necesario)

Sección transversal

Planet kit de corte X3 (estándar)

Especificaciones para los pedidos

Planet X3 p RD 52 dB acortable incl. Planet kit de corte X3 y kit de montaje X3 para puertas de madera

Versión

acortable

pincl. Planet kit de corte X3 (véase la figura inferior) 0 <6000 El burlete se debe montar primero. l 960 >835 Artículo Nº. 200096 l 1085 >960 Artículo Nº. 200109 l 1210 >1085 Artículo Nº. 200121 l 1335 >1210 Artículo Nº. 200134 l 1460 >1335 Artículo Nº. 200146

Tenga cuidado al acortar: la parte interna es de acero. Planet X3 p RD 52 dB a medida, listo para

montar incl. kit de montaje X3 para puertas de madera

Versión

a medida

0 <6000

Burlete listo para ser instalado. l 960–835 Artículo Nº. 203096 l 1085–961 Artículo Nº. 203109 l 1210–1086 Artículo Nº. 203121 l 1335–1211 Artículo Nº. 203134 l 1460–1336 Artículo Nº. 203146

Texto para memorias de proyectos

Planet X3 p RD (cortahumos) 52 dB

Burlete guillotina automático Planet X3 p RD 52 dB, contra las ráfagas de lluvia (6A / 9A, con certificación ift) para puertas acústicas y cortahumos, activación a ambos lados con nivelación automática en suelos desnivelados. 3 movimientos de impermeabilización simultáneos: la junta se puede ajus-tar a izquierda, a derecha y hacia abajo. Carrera q 5 – 12 mm, carrera lateral

Pp 2 – 6 mm, enrasado o remetido dentro de la ranura, para protección del labio de silicona, fjación lateral. Perfil de aluminio p 22 x 30 mm.

Accesorios | Opciones

Planet kit de montaje X3 para puertas de madera

incl. 2 escuadras de fijación (acero inoxidable), 4 tornillos Artículo Nº. 900096 Planet kit de montaje X3 para puertas de metal

incl. 2 escuadras de fijación (acero inoxidable), 4 tornillos Artículo Nº. 900097 Planet kit de montaje X3 para puertas de PVC

bajo pedido Artículo Nº. 900928

Planet kit de placas de choque activador X3,

aluminio Artículo Nº. 900136

Planet kit de placas de choque activador X3,

chapa (tipo 1; ancho 29 mm) Artículo Nº. 900137 Planet kit de placas de choque activador X3,

chapa (tipo 2; ancho 39 mm) Artículo Nº. 900954 Planet kit de placas de choque activador X3,

chapa (tipo 3; ancho 49 mm) Artículo Nº. 900955

Planet kit de corte X3 Artículo Nº. 900110

Planet auxiliar de corte X3 Artículo Nº. 900930

Umbral plano Planet F140 ver página 184

Badén Gutmann WESER ZERO ver págs. 87 / 186 Cierre inferior Maco para balconeras practicables

y oscilos ideal para soleras enrasadas y sin barreras ver página 168

Fre

nt

e a l

a l

luv

Planet

X3

✔

_{3 movimientos de impermeabilización simultáneos}

✔

_{2 activadores}

✔

_{2 ajustes de elevación laterales}

Preparación

Entrada puerta

Labio de silicona

Burlete guillotina

Marco

Marco

Suelo

✔

_{Ranura 22 x 30 mm en la puerta}

✔

_{2 superficies laterales estancas}

✔

_{Suelo liso}

Funcionamiento

Movimientos de

impermeabilización

Los 3 movimientos del

burlete son regulables:

✔

_{Movimiento abajo}

✔

_{Movimiento izquierda}

✔

_{Movimiento derecha}

✔

Ranura 22 x 30 mm en la puerta

Entrada puerta

Ranura

22 x 30 mm

2 superficies laterales estancas

✔

Suelo liso

Suelo liso

Marco

Badén

Suelo

Separación térmica

Placa de choque

activador X3

con superficie de

contacto inclinada;

superficie de sellado

lateral

25 x 40 mm

_{25 mm}

>

68 mm

>

_{68 mm}

26 mm

3 89 Planet GDZ AG | CH-8317 Tagelswangen / Zúrich | www.planet.ag | tel. +41 43 266 22 22 | mail@planet.ag

Fácil de instalar con umbral plano Planet F140

0 mm

Certificación 6A

No requiere drenaje 8, 5

Nueva

construcción

0 mm

0 mm

Renovación

Solución con el sistema WESER ZERO

sin necesidad de drenaje

20 mm

Ausencia de umbral

Planet

X3

✔

_{Fácil de ajustar por primera vez}

✔

_{Se adapta a holguras inferiores}

puerta-suelo entre 5 y 12mm

✔

_{Carrera lateral: 2 – 6 mm}

✔

_{Se adapta a cualquier rebajo}

de la puerta

✔

_{Rápido de montar en puertas}

ya instaladas

✔

_{Fácil de acortar}

Beneficios

Sin umbral con resalto «donde tropezar» ¡Económico!

Fácil de ajustar por primera vez

Se adapta a holguras inferiores

2–6

5–12

Fre

nt

e a l

a l

luv

ia

Planet

X3

Puertas en

madera

Puertas en

PVC

Puertas en

aluminio

Puertas en

acero

Adicional:

✔

_{Apto para todas las puertas de entrada de reformas y nuevos edificios}

✔

_{Se puede suministrar chapa de división de pavimentos (Kit Badén de Gutmann}

WESER ZERO) basada nuestro propio diseño para el ensayo de estanqueidad al agua

✔

_{Disponibilidad de más detalles técnicos e instrucciones de instalación}

Envíenos sus preguntas/solicitudes – ¡estaremos encantados de ayudarle!

p

technik@planet.ag

Utilización

Sometido a

nuevo ensayo:

VARIOTEC

+

GUTMANN

+

PLANET X3

= 7A

Residencias, edificios públicos, hospitales, residencias privadas, edificio apartamentos,

hoteles, puertas de entrada, puertas para balcones
