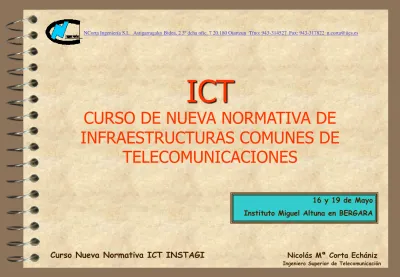

ICT
CURSO DE NUEVA NORMATIVA DE
INFRAESTRUCTURAS COMUNES DE
TELECOMUNICACIONES
16 y 19 de Mayo
Instituto Miguel Altuna en BERGARA
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
1.- NORMATIVA DE APLICACIÓN EN LA ICT:
1.1.- Real Decreto-Ley 1/98 de 27 de Febrero 1.2.- Real decreto 401/2003 de 4 de Abril 1.3.- Orden CTE/1296/2003 de 14 de Mayo 1.4.- Real Decreto 244/2010 de 5 de Marzo 1.5.- Orden ITC/1142/2010 de 29 de Abril 1.6.- Real Decreto 346/2011 de 11 de Marzo
2.- ESTUDIO TECNICO DE UNA ICT:
2.1.- Radio y televisión
2.2.- Telefonía y Banda Ancha 2.3.- Canalizaciones
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
•
Real Decreto-Ley 1/1.998
•
Orden Ministerial CTE/1296/2.003 (semi-derogado)
•
Real Decreto 401/2.003 (derogado)
•
Real Decreto 244/2.010
•
Orden Ministerial ITC/1142/2.010
•
Real Decreto 346/2011
•
Orden Ministerial ??????
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
Objetivos :
Permitir a los usuarios el acceso a la información.
Que el acceso a la información sea en igualdad de condiciones.
Evitar la proliferación de sistemas individuales y cableados exteriores.
Dotar de mecanismos legales para la implantación ágil de estos sistemas en
las Comunidades de Vecinos.
Aumentar la calidad de las instalaciones.
Prever la introducción de nuevos servicios de Telecomunicaciones.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
Es la Ley que obliga a que todo edificio cuya fecha de fin de obra sea posterior al 1 de Noviembre de 1.998, cuente con una Infraestructura común de acceso a los servicios de telecomunicación.
¿Qué es una ICT?Es la Infraestructura que cumpla las siguientes funciones:
- La captación, adaptación y distribución de las señales de RTV hasta los puntos de conexión en las viviendas o locales.
- Distribución de las señales de televisión y radiodifusión sonora por satélite hasta los puntos de conexión.
- Proporcionar acceso al servicio telefónico público.
- Proporcionar acceso al servicio de telecomunicación por cable
No se menciona ninguna característica técnica en la Ley.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
¿A qué edificios se le aplica?
A todos los edificios de uso residencial ó no, de nueva construcción o no, que estén acogidos o deban acogerse al Régimen de Propiedad Horizontal 49/1960 de 21 de Julio.
¿Cómo se controla su aplicación?
Siendo obligatorio su Proyecto Técnico para la concesión de la autorización para la construcción o rehabilitación integral de las edificaciones anteriores.
¿Quién controla su aplicación?
Los Ayuntamientos, ya que a la hora de conceder las licencias de obra pedirán el Proyecto Técnico.
1.1.- Real Decreto-Ley 1/98
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
¿Qué pasa si no se cumple?
Será constitutivo de infracción muy grave y se castigará con multa de 5.000.001.- ptas
hasta 50.000.000 ptas a los promotores y a los copropietarios como infracción leve y
multa de hasta 5.000.000.- ptas
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
Aparece por primera vez como objeto garantizar el derecho al acceso a las
diferentes ofertas de nuevos servicios de telecomunicaciones.
DEROGADO
Para garantizar ese acceso está la exigencia de Proyecto, Boletín y
Certificación de fin de obra para la licencia de obra y licencia de 1ª utilización.
1.2.- Real Decreto 401/2003
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
Establece los modelos de Certificado Fin de Obra, Boletín de Instalación y
Protocolo de Pruebas para distintos tipos de instalaciones.
Define las obligaciones de las Empresas Instaladoras inscritas en el Registro.
(DEROGADO)
Establece la estructura y forma del proyecto Técnico.
1) Introducción.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
1) Proyecto Técnico.
- La firma del Proyecto sólo lo puede hacer un Ingeniero de Telecomunicación o Ingeniero Técnico de Telecomunicación de la especialidad correspondiente. Desaparece la figura del “técnico titulado competente”.
- Debe incluir los cálculos necesarios para la recepción y distribución de las señales de RTV de satélite, aunque no se instale nada.
- También incluirá lo relativo a radio y televisión digitales terrestres.
- En las Jefaturas de Inspección se entregará un ejemplar en CD-ROM y formato PDF. O en su caso por correo electrónico.
- Otro ejemplar tendrá la Propiedad. Se establece que el titular de la propiedad TIENE LA OBLIGACIÓN de recibir, conservar y TRANSMITIR el Proyecto Técnico.
1.3.- Orden Ministerial CTE/1296/2003
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
2) Ejecución del Proyecto Técnico.
- El titular de la propiedad HARA ENTREGA de una copia del Proyecto a la Dirección de Obra y a la Empresa Instaladora.
- Se definen los casos de modificaciones para que se tenga que realizar un Proyecto Modificado:
Introducción de nuevos servicios de telecomunicaciones.
Aumento o disminución en más del 12 % del nº de PAU.
Si se meten más del 3% del ancho de banda de nuevos canales.
Cuando se modifique el nº de recintos de telecomunicación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
2) Ejecución del Proyecto Técnico.
- Entrega de la Obra:
La Empresa Instaladora entrega al titular un Boletín de instalación, por triplicado ejemplar, según Modelo establecido.
Si es necesario, se adjuntará con un Certificado de Fin de Obra del Ingeniero, en triplicado ejemplar en los siguientes casos:
Más de 20 viviendas.
Existen elementos activos en la red de distribución de RTV.
Edificios de uso no residencial.
El Boletín (y el Certificado en su caso) SIEMPRE se acompañarán del Protocolo de Pruebas de la Instalación, según Modelo establecido.
1.3.- Orden Ministerial CTE/1296/2003
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
2) Ejecución del Proyecto Técnico.
- Entrega de la Obra:
También se adjuntarán los Anexos y planos correspondientes (si existen).
En la Jefatura de Inspección de Telecomunicaciones se presentará toda la documentación (en triplicado ejemplar) y la Jefatura SELLARA DOS COPIAS, quedándose con una para su archivo.
Para la obtención de la Licencia de 1ª utilización se presentará en el Ayuntamiento la documentación anterior SELLADA por la Jefatura de inspección de Telecomunicaciones.
Se deja prevista la posibilidad de entregar las obras por fases.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
3) Director de Obra.
- La Normativa establece las funciones del Director de obra, su titulación y las obligaciones que tiene.
- Titulación: Ingeniero de Telecomunicación o Ingeniero Técnico de Telecomunicación de la especialidad correspondiente.
- Obligaciones:
Resolver las contingencias que se produzcan durante la instalación.
Elaborar y suscribir eventuales modificaciones del Proyecto, bien en forma de Proyecto Modificado o como Anexos.
Suscribir el Certificado de Fin de obra y los Protocolos de Pruebas.
1.3.- Orden Ministerial CTE/1296/2003
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
4) Coordinación de presentación de Proyecto Arquitectónico e ICT.
- La Norma reitera la obligación de que la licencia de obra necesita un Proyecto de edificación y un Proyecto de ICT.
- Se permite que el Proyecto de ICT se entregue a la vez que el Proyecto de Ejecución Arquitectónica de la obra.
- Se establece que “en ningún caso se podrán iniciar las obras en tanto en cuanto no se presente el correspondiente Proyecto de ICT del edificio”.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Aprueba el “Reglamento Regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación”.
- Entra en vigor el 25 de Marzo del 2.010.
- Pretende garantizar la seguridad de las redes de telecomunicaciones y la protección de los consumidores y usuarios.
- Obliga a que todas las comunicaciones con la Administración para las empresas instaladoras sea únicamente telemático.
- Las empresas instaladoras que estén inscritas en el Registro de Instaladores con anterioridad conservan su número de inscripción sin necesidad de efectuar ningún trámite.
1) Introducción.
1.4.- Real Decreto 244/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Empresa instaladora será la persona física o jurídica que realice la instalación o el mantenimiento de equipos o sistemas de telecomunicaciones y que cumplan los requisitos en él establecidos.
- Se establece como requisito previo al ejercicio de la actividad que se presente ante el Registro de empresas instaladoras de telecomunicación una DECLARACION RESPONSABLE en la que asuman el compromiso de que cumplen con los requisitos establecidos para su ejercicio.
- Las DECLARACIONES deberán ser firmadas, utilizando un certificado de firma electrónica reconocida.
2) Reglamento.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- La declaración responsable habilita para la prestación de servicios a terceros de servicios de instalación o mantenimiento de equipos o sistemas de telecomunicación en todo el Estado y con una duración indefinida.
- Requisitos que se exigen:
- a) Cualificación técnica adecuada.
- Persona física: ser titulado competente.
- Persona jurídica: al menos uno de los titulares de la empresa o contar entre el personal laboral contratado al menos un titulado competente.
- b) Disponibilidad de los medios técnicos adecuados.
2) Reglamento.
1.4.- Real Decreto 244/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- c) Tener contratado un seguro de responsabilidad civil subsidiaria con cobertura mínima de 300.000 euros por siniestro.
- d) Estar al corriente de las obligaciones tributarias y para con la Seguridad Social.
- e) Haber realizado el pago de la tasa por inscripción en el Registro de empresas instaladoras de telecomunicación.
2) Reglamento.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Desarrolla el Reglamento regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación, aprobado por la Orden anterior.
- Define los modelos de DECLARACIÓN RESPONSABLE para la inicial y modificaciones al Registro.
- Define un nuevo modelo de BOLETÍN DE INSTALACION DE TELECOMUNICACIONES.
- Establece los DIFERENTES TIPOS de instalaciones en que se estructura el Registro de empresas de telecomunicación, con los trabajos que comprende cada tipo y los medios técnicos necesarios.
1) Introducción.
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Es el documento que deberán presentar los interesados en establecerse para la prestación de servicios de instalación o mantenimiento de equipos o sistemas de telecomunicación.
- La presentación será por vía telemática a través de la sede electrónica del Ministerio de Industria, Turismo y Comercio, siguiendo los modelos normalizados de los anexos I y II.
- Las declaraciones deberán ser firmadas, utilizando un certificado de firma electrónica
reconocida.
2) Declaración responsable.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- El Registro de empresas instaladoras de telecomunicación se ordena por razón de los distintos tipos de instalaciones a que dedican su actividad las empresas instaladoras.
- Para cada tipo se exigirá que la empresa instaladora disponga de los correspondientes medios técnicos, bien como propietaria bien como titular de un contrato de arrendamiento efectivo.
- No se admite la copropiedad de dicho equipamiento. Para los tipos A, C y F sólo se admite
como contratos de arrendamiento efectivo los de tipo operativo o financiero (renting o leasing)
3) Tipos de infraestructuras e instalaciones.
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones, incluida su puesta a punto y mantenimiento, destinadas a la captación y distribución de señales de radiodifusión sonora y televisión, la distribución de señales de telefonía disponible al público, la distribución de señales de telecomunicaciones por cable, sistemas de portería y videoportería electrónica y control de accesos, todos ellos realizados en edificios o conjuntos de edificaciones.
- EQUIPAMIENTO: multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidas de tasa de error sobre señales digitales QPSK y COFDM y simulador de FI (959-2.150 Mhz)
3) Tipos de infraestructuras e instalaciones.
Tipo A: infraestructuras de telecomunicación en edificios o conjuntos
de edificaciones no definidas en el tipo F
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones, incluida su puesta a punto y mantenimiento, públicas o privadas de sistemas de telecomunicaciones tales como centrales telefónicas, sistemas y cableados en redes de voz, datos o estaciones Very Small apertura Terminal (VSAT), así como redes de acceso inalámbrico de ámbito privado y recintos cerrados, todas ellas realizadas en edificios o conjuntos de edificaciones.
- EQUIPAMIENTO: multímetro, medidor de tierra, medidor de aislamiento y analizador/certificador de redes de telecomunicación si se trabajan redes de datos o comprobador de enlaces si se trabajan centralitas privadas de abonado.
3) Tipos de infraestructuras e instalaciones.
Tipo B: instalaciones de sistemas de telecomunicaciones
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones públicas o privadas, incluidas su puesta a punto y mantenimiento, de sistemas de videovigilancia excluida la prestación del servicio de conexión a centrales de alarmas, sistemas de circuito cerrado de televisión, megafonía, microfonía, sonorización y montaje de estudios de producción audiovisual.
- EQUIPAMIENTO: sonómetro, multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidor de impedancias en audiofrecuencia.
3) Tipos de infraestructuras e instalaciones.
Tipo C: instalaciones de sistemas audiovisuales
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones, incluidas su puesta a punto y mantenimiento, en centros emisores y remisores de radiodifusión sonora y televisión, enlaces de datos vía radio y emisoras de radiocomunicaciones en general y redes de acceso inalámbrico en exteriores, con excepción de estaciones VSAT.
- EQUIPAMIENTO: frecuencímetro, ratímetro, multímetro, medidor de tierra, analizador de espectro, carga artificial y analizador de radiocomunicaciones.
3) Tipos de infraestructuras e instalaciones.
Tipo D: instalaciones de centros emisores de radiocomunicaciones
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones, incluidas su puesta a punto y mantenimiento, de telecomunicaciones a bordo de vehículos terrestres realizadas por personal no perteneciente a la firma de la empresa constructora de dichos vehículos.
- EQUIPAMIENTO: de rango y precisión de medidas adecuados, que incormporen las funcionalidades de medida de aparatos señaladas en los tipos anteriores, dependiendo de la instalación y clase de vehículo en que se efectúe ésta, con excepción del medidor de aislamiento.
3) Tipos de infraestructuras e instalaciones.
Tipo E: instalaciones de telecomunicaciones en vehículos móviles
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ACTIVIDAD: instalaciones, incluida su puesta a punto y mantenimiento, de infraestructuras de telecomunicación en edificaciones o conjuntos de edificaciones ejecutadas mediante tecnologías de acceso ultrarrápidas (fibra óptica, cable coaxial y pares trenzados categoría 6 o superior), e integración en las mismas de equipos y dispositivos para el acceso a los servicios de radiodifusión sonora y televisión, sistemas de portería y videoportería electrónicas, sistema de videovigilancia, control de accesos y equipos técnicos electrónicos de seguridad excluida la prestación del servicio de conexión a central de alarmas, así como de redes, equipos y dispositivos para la gestión, control y seguridad que sirvan como soporte a los servicios ligados al Hogar Digital y su integración con las redes de telecomunicación.
3) Tipos de infraestructuras e instalaciones.
Tipo F: instalaciones de infraestructuras de nueva generación y de
redes de telecomunicaciones de control, gestión y seguridad en
edificaciones o conjuntos de edificaciones
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- EQUIPAMIENTO: multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidas de Tasa de error sobre señales digitales QPSK y COFDM, simulador de FI (5-2.150 Mhz), medidor selectivo de potencia óptica y testeador de fibra óptica monomodo para FTTH, equipo para empalme o conectorización en campo para fibra óptica monomodo y analizador/certificador para redes de telecomunicación de categoría 6 o superior.
3) Tipos de infraestructuras e instalaciones.
Tipo F: instalaciones de infraestructuras de nueva generación y de
redes de telecomunicaciones de control, gestión y seguridad en
edificaciones o conjuntos de edificaciones
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Ejecutar, modificar, ampliar, mantener o reparar las instalaciones de telecomunicación que les sean encomendadas. Si existe proyecto técnico aplicable, de conformidad con éste. Siempre utilizando materiales y equipos conformes a la legislación que les sea de aplicación.
- Cumplir las disposiciones legales aplicables en materia de protección e información a consumidores y usuarios.
- Mantener los requisitos que figuran en su declaración responsable e informar de cualquier cambio en el miso.
- Cumplimentar y firmar el boletín de instalación, protocolo de pruebas si procede, entregándolos al titular de la propiedad y en los casos en que lo pida la legislación vigente, a la administración competente.
4) Obligaciones de la empresa instaladora de telecomunicación.
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Asistir y colaborar en las inspecciones de las Jefaturas de Inspección de Telecomunicaciones Provinciales cuando así se lo requieran.
- Mantener en perfecto estado el equipamiento que se exige en su tipo de actividad. Plazo máximo de 1 año entre dos verificaciones y calibrados.
- Conservar, durante el periodo de garantía y mantenimiento concertados para la instalación, la documentación y manuales de instalación y mantenimiento de los equipos y materiales utilizados en la realización de las mismas, así como entregar al titular de las propiedad, las pertinentes instrucciones de uso de las instalaciones realizadas.
- Disponer de la documentación actualizada que recoja los textos legales aplicables a la actividad que realicen.
4) Obligaciones de la empresa instaladora de telecomunicación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Mantener al día un registro de las instalaciones ejecutadas y mantenidas, a disposición de la Secretaría de Estado de Telecomunicaciones y para la Sociedad de la Información, al menos, durante los tres años inmediatos posteriores a la finalización de las mismas.
4) Obligaciones de la empresa instaladora de telecomunicación.
5) Modificación de inscripciones realizadas en su día sin titulación.
- Las empresas inscritas en el Registro en virtud de las disposiciones transitorias segunda ytercera de la Orden del Miniterio de Fomento, de 26 de Octubre de 1.999, se podrán inscribir modificaciones de los datos existentes en el Registro sin necesidad de que la empresa reúna los requisitos de titulación exigidos, pero sí el resto de requisitos.
1.5.- Orden Ministerial ITC/1142/2010
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- FUNDAMENTALMENTE SE TRATA DE UNA ACTUALIZACION TECNICA DEL REAL DECRETO 401/2003 DEBIDO A LAS NECESIDADES DE ANCHO DE BANDA PARA LOS SERVICIOS ULTRARRAPIDOS
- APARECEN LOS CONCEPTOS DE INSPECCION TECNICA DE EDIFICIOS (ITE) Y EL HOGAR DIGITAL
- SE SUSTITUYE EL CONCEPTO DE DISTRIBUCION DE SERVICIOS POR EL DE ESTABLECIMIENTO DE REDES
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- El acceso de los usuarios a los servicios de telecomunicaciones.
- Igualdad de oportunidades para los Operadores a la hora de acceder a los usuarios. - Libertad de los usuarios para elegir Operador.
- La calidad de los servicios.
- Delimitación de las responsabilidades de los operadores, comunidad de vecinos y usuarios finales.
- Reducción del impacto visual y mayor eficiencia de las instalaciones al ser instalaciones compartidas.
La actualización de la Normativa quiere garantizar:
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Todos los edificios y conjuntos inmobiliarios, de uso residencial o no, sean o no de nueva construcción, en los que se den dos condiciones:
- Exista continuidad en la edificación.
- Que estén acogidos o deban acogerse al Régimen de Propiedad Horizontal.
- Edificios que, en todo o en parte, hayan sido o sean objeto de arrendamiento por un plazo
superior a un año, salvo los que alberguen una sola vivienda.
Disposiciones generales
Ambito de aplicación
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Anexo I: captación, adaptación y distribución de las señales de radiodifusión sonora y televisión. - Anexo II: permitir el acceso a los servicios de telefonía disponible al público y de
telecomunicaciones de banda ancha.
- Anexo III: especificaciones técnicas mínimas de las edificaciones en materia de obra civil.
Disposiciones generales
Normativa de aplicación
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Los Operadores estarán obligados, con carácter general, a la utilización de la infraestructura en las condiciones previstas en este reglamento. Garantizarán el secreto de las comunicaciones hasta el PTR.
- El propietario o propietarios de la edificación serán los responsables del mantenimiento de la parte entre el PTR y el PAU.
- Será obligación de los Operadores de banda ancha que usan coaxial o fibra óptica para proporcionar el servicio de telefonía, el suministro a los usuarios finales de los equipos de terminación debed que sean necesarios para hacer compatibles las interfaces de acceso con las de red utilizada para prestar el servicio.
Disposiciones generales
Obligaciones y facultades de los Operadores y de la Propiedad
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Se establecerá un procedimiento de consulta e intercambio de información entre los proyectistas y los Operadores de Telecomunicaciones que desplieguen red en la zona en la que se va a construir la edificación.
- Se consultará a los Operadores que despliegan por la zona o alrededores que tipos de redes va a usar para acceder a los usuarios. Las que no tenga previsto utilizar no se instalarán.
- Se consultará la ubicación más idónea de la arqueta de entrada.
Disposiciones generales
Consulta e intercambio de información proyectista - Operadores
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Se proyectarán en el Proyecto Original la totalidad de las redes que puedan formar parte de la ICT.
- En función del resultado de la consulta a los Operadores, el Proyecto de Ejecución anulará la instalación de la redes que no vayan a usar los Operadores. En caso de que éstos no contesten a la consulta, se instalarán siempre las redes de fibra óptica, y las de cable coaxial solamente en las zonas donde haya despliegue de Operadores de Cable.
- Al desaparecer la obligación del Visado por Colegio Profesional, aparece la necesidad de VERIFICACION del Proyecto por una Entidad Habilitada para ello.
- El Proyecto verificado se presentará vía telemática al Ministerio (única vía de presentación).
Disposiciones generales
Proyecto Técnico
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- En el comienzo de las obras, el promotor encarga al director de obra (o técnico competente si el anterior no existiera) un acta de replanteo donde figure la validez o no del Proyecto y la existencia de proyecto modificado o anexo si hubiera variaciones. También figurará el resultado de la consulta realizada a los Operadores. Son 15 días los hábiles para presentar el Acta telemáticamente en la Jefatura.
- Una vez terminada la obra, la propiedad entregará a cada usuario final una copia de un manual de usuario, donde se describa de forma didáctica, las posibilidades y funcionalidades que les ofrece la ICT, así como las recomendaciones en cuanto al uso y mantenimiento de la misma. Se aprobará por Orden Ministerial.
Disposiciones generales
Ejecución del Proyecto Técnico
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Tanto la recepción como la transmisión de la información de la ICT se llevará a cabo mediante el Libro del Edificio.
- Se contempla la figura del Director de Obra, al que se le faculta para dirigir los trabajos de ejecución del Proyecto, asume la responsabilidad de su conformidad con el proyecto y que puede introducir modificaciones en el proyecto original. Se establecerán sus características por Orden Ministerial.
Disposiciones generales
Ejecución del Proyecto Técnico
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Se incluyen como de aplicación las normas contenidas en el Código Técnico de la Edificación en materia de seguridad contra incendios y de resistencia frente al fuego.
- Se establecen condiciones a los materiales que hay que tener muy en cuenta, ya que si se instalan materiales que no las cumplen deberán sustituirse por otros que las cumplan, con la consiguiente
pérdida económica.
Disposiciones generales
Equipos y materiales utilizados para configurar las instalaciones
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- En la conservación de la ICT se aplicará lo previsto en el artículo 10 de la ley 49/1960 de Propiedad Horizontal (sólo participarán en los gastos de mantenimiento e instalación los usuarios que hayan acordado la implantación de los nuevos servicios).
- Se introduce un anexo nuevo (IV) de carácter orientativo, para facilitar un protocolo de pruebas para evaluar el estado de operatividad de las infraestructuras existentes en un edificio, como ayudad en las labores de inspección técnica de las edificaciones (ITE).
Disposiciones generales
Conservación de la ICT e inspección técnica de las edificaciones
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Aparece un anexo nuevo (V) con una clasificación de las viviendas y edificaciones atendiendo a los equipamientos y tecnologías con los que se pretende dotarlas como Hogar Digital.
- Esta clasificación se aplicará a aquellas viviendas que desee el promotor que incorporen las funcionalidades del “Hogar Digital”. Se establece en función de unos parámetros objetivos y sirve para clasificar y comparar las viviendas calificadas como tales.
Disposiciones generales
Hogar Digital
1.6.- Real Decreto 346/2011
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Aprobar el contenido y la estructura del Proyecto Técnico de ICT.
- Regular el procedimiento de consulta e intercambio de información proyectista – Operador.
- Regular el procedimiento de comprobación de los Proyectos por parte de las entidades de verificación, además de establecer los criterios de verificación.
- Establecer los modelos de acta de replanteo, certificaciones de fin de obra y protocolos de prueba.
- Establecer el formato y contenido del Manual de Usuario de la ICT
Desarrolla el Real Decreto 346/2011 y tiene por objeto:
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Se va a exponer este capítulo explicando lo más detalladamente que se pueda los Anexos Técnicos de la Nueva ICT, comparando en sus puntos discrepantes con los Anexos Técnicos del Real Decreto 401/2003.
- Anexo I: Captación, adaptación y distribución de señales de radio y televisión terrestre y de
satélite. (2.1)
- Anexo II: Acceso al servicio de telefonía disponible al público así como de servicios de
telecomunicaciones de banda ancha (TBA). (2.2)
- Anexo III: Especificaciones técnicas mínimas de las edificaciones en materia de
telecomunicaciones. (2.3)
- Anexo IV: Inspección técnica de edificios. No se ve en el presente curso. - Anexo V: Hogar Digital. No se ve en el presente curso.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Se establecen las características técnicas que deberá cumplir la infraestructura destinada a la captación, adaptación y distribución de señales de radiodifusión sonora y de televisión procedentes de emisiones terrestres y de satélite.
- ELEMENTOS:
- Conjunto de elementos de captación de señales: son los elementos encargados de captar las señales inalámbricas tanto terrestres como de satélite, incluyendo todos los elementos de sujeción y fijación y de adaptación de las señales para ser entregados a la cabecera.
- Equipamiento de cabecera: todos los elementos encargados de adecuar las señales de radiodifusión sonora y televisión recibidas por lo elementos captadores para ser entregadas a la red de distribución
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS:
- Red: son los elementos encargados de llevar las señales desde la cabecera hasta las tomas de usuario. La red es doble.
- Red de distribución: lleva las señales desde cabecera hasta los derivadores que permiten segregar dichas señales hacia cada usuario.
- Red de dispersión: va desde la red de distribución hasta el PAU de cada usuario.
- Red interior de usuario: enlaza la red de dispersión (desde el PAU) con las tomas de usuario, CONFIGURANDOSE EN ESTRELLA.
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS:
- Punto de acceso al usuario (PAU): es el elemento en el que comienza la red de usuario. Delimita la responsabilidad de la instalación en cuanto al origen, localización y reparación de averías. Está dentro del domicilio del usuario y permite seleccionar el cable de la red de dispersión que se desee.
- Toma de usuario (base de acceso terminal BAT): es el elemento que permite la conexión de los equipos de usuario a la red.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS MINIMOS:
- Los elementos de captación y adaptación de las señales de radiodifusión sonora y
televisión terrestres. DEBEN SER ACCESIBLES EN CUALQUIER SITUACION. - El elemento que realice la mezcla de las señales terrestres con las de satélite.
- Los elementos necesarios para la red de distribución y de dispersión que permitan llevar las señales hasta los PAU de cada usuario,. La red es doble.
- Un PAU para cada usuario final. En el caso de viviendas se añadirá al PAU un elemento de distribución que proporcione un número de salidas igual al número de piezas de la casa salvo baños , pasillos y trasteros. El nivel de señal en cada salida garantizará los niveles de
calidad en toma que se marca en esta Normativa. SE PUEDE INSTALAR EL ELEMENTO
REPARTIDOR JUNTO CON EL PAU O EN OTRO SITIO (a criterio del Proyectista).
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS MINIMOS:
- Los elementos necesarios para la red de interior de usuario:
- Viviendas: UNA POR CADA ESTANCIA, excluidos baños y trasteros, con un mínimo de 2.
- Viviendas y locales y oficinas: cuando esté definida la distribución de la planta en locales u oficinas se colocará un PAU en cada uno. Cuando no, se pondrá en el registro secundario de esa planta un elemento de reparto de número de salidas igual al número de viviendas de la planta tipo.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS MINIMOS:
- Locales y oficinas: cuando esté definida la distribución de la planta en locales u oficinas se colocará un PAU en cada uno. Cuando no, se pondrá en el registro secundario de esa planta un elemento de reparto con una salida por cada 100 m2 de superficie.
- Estancias comunes de la edificación: el número de tomas será de una por cada estancia común de la edificación de uso general, excluyendo aquellas donde la permanencia habitual de personas no requiera de los servicios de radiodifusión y televisión.
- NO HAY OBLIGACION DE PONER TOMAS EN LOS LOCALES NI OFICINAS
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS FUNCIONALES: - Niveles en toma: FM radio 40 – 70 dBµV DAB radio 30 – 70 dBµV COFDM – TV 47 – 70 dBµV QPSK – TV 47 – 77 dBµV
- Ancho de banda de la instalación:
- 5 – 2.150 Mhz y el canal de retorno 5 – 65 Mhz.
- distribución en dos cables: con señales terrestres comunes y FI independientes.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS FUNCIONALES:
- Señales mínimas en antena:
FM radio 48 – 74 dBµV/m
DAB radio 58 dBµV/m
COFDM – TV 56,4 – 61,7 dBµV MER > 23 dB
- Las señales terrestres se distribuirán sin manipulación ni conversión en frecuencia.
- Se distribuirán los canales con título habilitante y los que emitan en abierto y que tengan obligaciones de servicio público, aunque no estén operativos pero estén en la zona de
cobertura del edificio. La subbanda de 790 – 862 Mhz (C61 – C66) no deberá contener
canales del servicio de televisión para el 01/01/2.015, por lo que no se usarán en los proyecto de ICT.
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS ELEMENTOS DE CAPTACION:
- Los mástiles estarán conectados a tierra por un cable de 25 mm2.
- La posición de la ubicación de la antena será tal que haya al menos 5 metros hasta cualquier obstáculo y alejada de las chimeneas.
- Altura máxima de mástil 6 m. Para alturas superiores se usará torreta.
- Las antenas y elementos del sistema captador de señales soportarán las siguientes velocidades de viento: a menos de 20 m. del suelo: 130 km/h; a más de 20 m. del suelo: 150 km/h.
- Los cables de conexión serán de INTEMPERIE (cubierta de PE).
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS ELEMENTOS DE CAPTACION:
- La colocación de antena parabólica NO ES OBLIGATORIA.
- Si se pone, los requisitos mecánicos y ambientales son iguales que para las antenas terrestres.
- La unidad exterior (LNB) debe cumplir una serie de condiciones técnicas de radiación e inmunidad que aparecen en la Normativa.
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS EQUIPAMIENTO DE CABECERA:
- La diferencia de nivel, a la salida de cabecera, entre canales adyacentes de la misma naturaleza, no será mayor a 3 dB (potencia).
- Con carácter general se limita el uso de centrales amplificadoras de banda ancha a las edificaciones en las que el número de tomas a servir es menor de 30. Hay que garantizar que a la salida de la cabecera la diferencia de potencia entre canales de la misma banda sea menos a 3 dB.
- El nivel máximo de trabajo/salida es de 120 dBµV analógico y 113 dBµV en digital.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERISTICAS TECNICAS DE LA RED:
- En la Normativa vienen reflejadas las características técnicas que tiene que superar como mínimo la red.
- Aparece un requisito de desacoplo entre tomas de distintos usuarios
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- NIVELES DE CALIDAD DE LAS SEÑALES EN TOMA: - Niveles: - Calidad: MER COFDM TV ≥ 21 dB C/N COFDM – DAB ≥ 18 dB VBER QPSK 9 * 10-5 BER COFDM TV 9 * 10-5 FM radio 40 – 70 dBµV DAB radio 30 – 70 dBµV COFDM – TV 47 – 70 dBµV QPSK – TV 47 – 77 dBµV
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- NIVELES DE CALIDAD DE LAS SEÑALES EN TOMA:
- La modulación y protección contra errores para los diferentes medios de transmisión:
MEDIO TRANSMISION MODULACION PROTECCION
CONTRA ERRORES
CABLE QAM REED SOLOMON
SATELITE QPSK VITERBI Y
REED SOLOMON
TERRESTRE COFDM VITERBI Y
REED SOLOMON
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- NIVELES DE CALIDAD DE LAS SEÑALES EN TOMA:
- La modulación y protección contra errores para los diferentes medios de transmisión:
MER
Nos informa de la exactitud de una constelación digital, cómo es de buena una señal modulada
digital. Es equivalente a la S/N analógica.
BER Mide la tasa de errores después de las 2
protecciones contra errores
VBER Mide la tasa de errores después de Viterbi y
antes de Reed Solomon
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CARACTERÍSTICAS TECNICAS DE LOS CABLES COAXIALES :
- Conductor central de cobre y dieléctrico polietileno celular físico. - Pantalla cinta metalizada y trenza de cobre o aluminio.
- Cubierta no propagadora de la llama para instalaciones interiores y de polietileno para instalaciones exteriores.
- Impedancia característica media: 75 ± 3Ω.
- Se presumirán conformes a estas especificaciones aquellos cables que acrediten cumplimiento de UNE-EN 50117-2-4 (interiores) y UNE-EN 50117-2-5 (exteriores).
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE UNA INSTALACION DE RTV :
- Amplificador: elemento que amplifica las señales de RTV. Se caracteriza por tener una ganancia (G) en un determinado ancho de banda (B).
- Mezclador: suma las señales que le vienen por cada una de sus entradas en una sola. En nuestro caso mezclan las señales de RF (5 – 862 Mhz) y las señales de FI (950 – 2.150 Mhz). - Repartidor o distribuidor: reparte la señal en varias salidas. En nuestro caso en varias salidas
iguales. Se caracteriza por el número de salidas y la atenuación de la señal de salida con respecto a la entrada.
- Derivador: “saca” señal de una línea, con la menor pérdida de señal en ella. Sirve para de una línea ramificar hacia otras líneas. Se caracteriza por el número de salidas, por la atenuación de esas salidas y por la atenuación que provoca su inserción en la línea original.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- CALCULO DE PARAMETROS (ATENUACION Y NIVEL DE SEÑAL) :
- Se utilizan las unidades de “decibelios”, que son: S (dB) = 10*log S
- En estas unidades, las atenuaciones se suman: Atotal (dB) = A1 + A2 +… + An
- Para hallar el nivel de señal en un punto, se le resta al nivel inicial la atenuación en ese punto. Ns = Ne – A (dB)
2.1.- Radio y Televisión
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Establece las características mínimas que deberán cumplir las ICT destinadas a proporcionar el acceso a los siguientes servicios:
- Telefonía disponible al público (STDP)
- Telecomunicaciones de banda ancha (TBA)
- Acceso inalámbrico (SAI)
1) Objeto de la Norma.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- Es el conjunto de conductores, elementos de conexión y equipos activos que hay que instalar para establecer la conexión entres las bases de acceso terminal (BAT) de los usuarios y las redes exteriores de alimentación de los operadores de telecomunicaciones.
- RED DE ALIMENTACION:
- Cuando llega desde el exterior mediante cable, es la parte de la red de la edificación, propiedad del Operador, formada por los cables que unen las centrales o nodos de comunicaciones con la edificación.
- Llega por la arqueta exterior y canalización de enlace hasta el RITI.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- RED DE ALIMENTACION:
- Cuando llega por medios radioeléctricos, es la parte de la red de la edificación, propiedad del Operador, formada por los elementos de captación de las señales a recibir, equipos de recepción y procesado y los cables necesarios para dejarlas en el punto de interconexión del edificio.
- Llega por la cubierta, canalización de enlace superior, RITS, canalización principal hasta el RITI.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- RED DE DISTRIBUCION:
- Es la parte de la red que lleva las señales de los Operadores a los puntos de distribución.
- Parte del punto de interconexión (situado en el registro principal en el RITI) y, a través de la canalización principal, enlaza con la red de dispersión en los puntos de distribución que se establezcan situados en los registros secundarios.
- ES UNICA PARA CADA TECNOLOGIA DE ACCESO, con independencia del número de
Operadores que la utilicen para prestar servicio en la edificación.
- Compuesta por cables de pares trenzados, pares ,de fibra óptica y coaxiales.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- RED DE DISPERSION:
- Es la parte de la red que une la red de distribución con cada vivienda, local o estancia común. - Parte de los puntos de distribución, y a través de la canalización secundaria, enlaza con la red
interior del usuario en el PAU.
- Compuesta por cables de pares trenzados, pares , de fibra óptica y coaxiales.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- RED INTERIOR DE USUARIO:
- Es la parte de la red que une el PAU con las bases de acceso de terminal. - Está realizada en estrella pura.
- Compuesta por cables de pares trenzados y coaxiales (cuando existan).
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION:
- Son los elementos utilizados como puntos de unión o terminación de los tramos de red anteriores.
- Su existencia depende de que existan los servicios correspondientes:
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- Realiza la unión entre cada red de alimentación de los Operadores de servicio y las redes de distribución de la ICT, delimitando las responsabilidades en cuanto a mantenimiento entre el Operador del servicio y la Propiedad del edificio.
- Se sitúa generalmente en el interior del RITI. Está compuesto por una serie de paneles de conexión o regletas de entrada donde finalizan las redes del Operador, por una serie de paneles de conexión o regletas de salida donde finaliza la red de distribución del edificio y una serie de cables puente que unen ambos paneles.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- Puede ser realizado en módulos distribuidos por la edificación, si así fuera necesario, previéndose las canalizaciones de enlace para los Operadores necesarias, incluso arquetas.
- Dado que existen distintos tipos de redes, tanto de alimentación como de distribución, los paneles de entrada, de salida y los latiguillos de interconexión tendrán distintas configuraciones:
- CABLES DE PARES:
- Entrada: reserva espacio para meter regletas cuyo número de pares será 1,5 veces el número de pares necesarios (salvo que los PAU < 10, entonces 2 veces).
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- CABLES DE PARES: - Salida:
- Pares: las regletas se dimensionan según la red de distribución. Estarán
señalizadas con los pares a los que dan servicio.
- Pares trenzados: el panel está constituido por conectores RJ45 hembra
miniatura, en número igual al de las acometidas necesarias de la red de distribución del edificio.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- CABLES COAXIALES:
- Tanto los paneles de entrada como los de salida deberán ajustarse a la topología de la red de distribución de la edificación :
- En estrella: el panel de salida está formado simplemente por los cables
coaxiales de distribución terminados en un conector tipo F macho, con coca suficiente.
- Arbol – Rama: tanto el panel de entrada como el de salida, estarán dotados
con tantos conectores tipo F hembra (entrada) o macho (salida), como árboles constituyan la red de distribución.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- CABLES DE FIBRA OPTICA:
- En la entrada se recomienda al Operador que disponga que sus fibras sean terminadas en conectores tipo SC/APC, agrupados en un repartidor de conectores de entrada.
- El panel de conectores de salida dispondrá los conectores tipo SC/APC en que se terminará cada fibra óptica de la red de distribución.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE INTERCONEXION (PTR)
- En cualquiera de los punto de interconexión descritos, los paneles de entrada de cada Operador serán independientes. Su diseño y mantenimiento serán responsabilidad suya. - El diseño y mantenimiento de los paneles de salida será responsabilidad del propietario de la
edificación.
- Todos los conectores que constituyen los paneles de salida estarán convenientemente
SEÑALIZADOS con indicación del usuario al que dan servicio.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE DISTRIBUCION
- Une las redes de distribución con las de dispersión. Cuando exista, se alojará en los registros secundarios.
- Dado que hay diferentes tipos físicos de redes, tanto de alimentación como de distribución, el punto de distribución podrá ser para:
- CABLE DE PARES TRENZADOS:
- Como es una distribución en estrella no hay puntos de distribución.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE DISTRIBUCION
- CABLE DE PARES:
- Estará formado por regletas de conexión, en las cuales terminan ambas redes, una en cada lado de la regleta.
- CABLE COAXIAL:
- En estrella: no hay punto de distribución, al ir los cables en paso simplemente.
- Arbol – Rama: está constituido por un derivador con tantas salidas, terminadas
en un conector tipo F, como PAU’s atienda la red de distribución desde ese registro secundario.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE DISTRIBUCION
- CABLES DE FIBRA OPTICA:
- Si los cables de la red de dispersión y los de acometida son distintos (caso de realizar la distribución con cable multifibra), el punto de distribución estará formado por las cajas de segregación en las que acaban ambas fibras. Dentro se almacenarán los empalmes entre ambas fibras con coca suficiente.
- Si la red es en estrella pura desde el RITI, únicamente está de paso y el punto de distribución también está formado por las cajas de segregación. Solo se almacenan las fibras de reserva con coca suficiente hasta el PAU más alejado de esa planta.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE ACCESO AL USUARIO (PAU)
- Realiza la unión entre la red de dispersión y la interior de usuario.
- Delimita las responsabilidades en cuanto a la generación, localización y reparación de averías entre la comunidad de propietarios y el usuario final del servicio.
- También en este caso se depende e la naturaleza de la red: - CABLES DE PARES TRENZADOS:
- Cada acometida se terminará en una roseta hembra miniatura de 8 vías, que servirá de PAU. Funciona como punto de corte y prueba para la red.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE ACCESO AL USUARIO (PAU)
- CABLES DE PARES:
- Cada uno de los pares de la red de dispersión se terminará en los contactos 4 y 5 de un conector o roseta hembra en miniatura de 8 vías, que servirá como PAU. Funciona como punto de corte y prueba para la red.
- CABLE COAXIAL:
- El PAU está compuesto por un repartidor de radiofrecuencia de dos salidas, debidamente conectorizado (conectores tipo F).
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE ACCESO AL USUARIO (PAU)
- CABLES DE FIBRA OPTICA:
- El PAU estará formado por la roseta con conector SC/APC (y el correspondiente adaptador) de terminación de los cables de acometida de fibra óptica. Una de las 2 fibras podrá quedar sin equipar el conector, pero recogida dentro de la caja de la roseta.
- Se habla de una unidad de terminación de red óptica que será una especie de switch óptico. La puede suministrar el Operador y será la que actúe de elemento de corte y prueba.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE ACCESO AL USUARIO (PAU)
- RED INTERIOR DE USUARIO DE PARES TRENZADOS:
- En el registro de terminación de redes cada cable de pares trenzados de la red interior de
usuario irá terminado en un conector macho miniatura de 8 vías, con coca suficiente. SE
IDENTIFICARAN MEDIANTE ETIQUETAS A QUE TOMA DAN SERVICIO.
- Se instalará un multiplexor pasivo de tantas salidas como piezas servidas por la red interior de usuario y conectado a la roseta PAU.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: PUNTO DE ACCESO AL USUARIO (PAU)
- RED INTERIOR DE USUARIO DE CABLES COAXIALES:
- Las dos ramas de la red interior de usuario de cable coaxial se conectarán al repartidor de dos salidas instalado en el RTR.
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- ELEMENTOS DE CONEXION: BASES DE ACCESO TERMINAL (BAT)
- Sirven como punto de acceso de los equipos de usuario final a la red del usuario. Dependiendo del tipo de red interior la conexión de las BAT se realizará:
- Cableado de pares trenzados: los hilos de cada ramal de la red de usuario se conectarán a los contactos del conector RJ45 hembra miniatura de la BAT en que terminen.
- Cableado coaxial: los cables se conectarán a los terminales tipo F de toma final con carga de cierre apropiados de la BAT en que terminen.
2.2.- Servicios de Telefonía y de Banda Ancha
2) Red de la Edificación.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- El Proyecto Técnico incluye TODAS las diferentes redes que se han visto anteriormente.
- El dimensionado de las diferentes redes de la ICT se verá CONDICIONADO por la presencia de los
Operadores de servicio en la localización de la edificación, por la TECNOLOGIA DE ACCESO que utilicen
dichos Operadores y por la aplicación de CRITERIOS DE PREVISION de la demanda establecidos a
continuación.
- La presencia de Operadores de servicio en la localización de la edificación y la tecnología de acceso que
utilicen dichos operadores será evaluada (mediante consulta normalizada) y conforme a esa evaluación, se implantarán las redes de una forma o simplemente serán previsión.
3) Diseño y dimensionamiento mínimo de la red.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- PREVISION DE LA DEMANDA
- REDES DE CABLES DE PARES TRENZADOS: (aplicable si la distancia máxima < 100 m)
- Existen Operadores de servicio: las acometidas son de cable de Clase E (Categoría 6). - Una acometida por vivienda.
- Locales u oficinas en edificios de viviendas: 1 por cada local u oficina cuando esté definida la distribución en planta. Si sólo se conoce la superficie 1 por cada 33 m2 u. - Locales u oficinas en edificio exclusivo: 2 por cada local u oficina cuando esté definida
la distribución en planta: Si sólo se conoce la superficie 1 por cada 33 m2 u. - Para instalaciones o estancias comunes: 2 acometidas.
2.2.- Servicios de Telefonía y de Banda Ancha
3) Diseño y dimensionamiento mínimo de la red.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- PREVISION DE LA DEMANDA
- REDES DE CABLES DE PARES: (aplicable cuando hay distancia mayor de 100 m. al mas alejado)
- Existen Operadores de servicio: las acometidas son pares convencionales. - 2 líneas por vivienda.
- Locales u oficinas en edificios de viviendas: 3 por cada local u oficina cuando esté definida la distribución en planta. Si sólo se conoce la superficie 1 por cada 33 m2 u. - Locales u oficinas en edificio exclusivo: 3 por cada local u oficina cuando esté definida
la distribución en planta: Si sólo se conoce la superficie 3 por cada 100 m2 u. - Para instalaciones o estancias comunes: 2 lineas.
3) Diseño y dimensionamiento mínimo de la red.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- PREVISION DE LA DEMANDA
- En todos los supuestos si no existen operadores de servicio únicamente se dejarán las canalizaciones necesarias con los correspondientes hilos-guía.
- REDES DE CABLES COAXIALES:
- Existen Operadores de servicio: cada acometida es un cable coaxial. - 1 acometida por vivienda.
- Locales u oficinas: 1 por cada local u oficina cuando esté definida la distribución en planta. Si sólo se conoce la superficie 1 por cada 100 m2 u.
- Para instalaciones o estancias comunes: 2 acometidas.
2.2.- Servicios de Telefonía y de Banda Ancha
3) Diseño y dimensionamiento mínimo de la red.
Curso Nueva Normativa ICT INSTAGI
Nicolás Mª Corta Echániz
- PREVISION DE LA DEMANDA
- REDES DE CABLES DE FIBRA OPTICA:
- Cada acometida está formada por dos fibras ópticas. - 1 acometida por vivienda.
- Locales u oficinas en edificios de viviendas: 1 por cada local u oficina cuando esté definida la distribución en planta. Si sólo se conoce la superficie 1 por cada 33 m2 u. - Locales u oficinas en edificio exclusivo: 2 por cada local u oficina cuando esté definida
la distribución en planta: Si sólo se conoce la superficie 2 por cada 100 m2 u. - Para instalaciones o estancias comunes: 2 acometidas.
