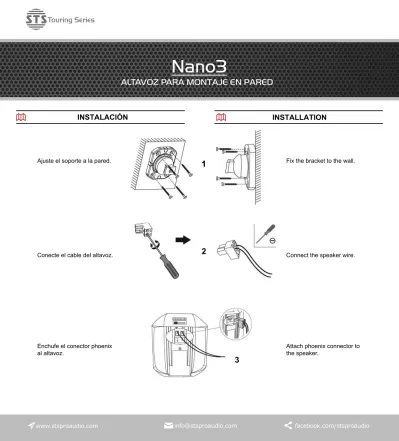

Nano3
ALTAVOZ PARA MONTAJE EN PARED
INSTALACIÓN
INSTALLATION
1111
2
3
Ajuste el soporte a la pared. Fix the bracket to the wall.
Conecte el cable del altavoz. Connect the speaker wire.
Attach phoenix connector to the speaker.
Enchufe el conector phoenix al altavoz.
4
5
Monte el altavoz en el soporte.Introduzca los topes de goma.
Attach the speaker to the bracket.
Attach the rubber stoppers.
INSTRUCCIONES DE SEGURIDAD
Cuando los altavoces sean instalados en paredes, asegúrese que la estructura de la pared sea confiable y que el altavoz quede firmemente asegurado.Instale el altavoz en una ubicación que pueda soportar su peso. De otra manera podría provocar que la unidad cayera causando lesiones personales.
Vibraciones prolongadas pueden provocar su caída. No toque o presione el woofer o el tweeter. Si estos resultaran dañados, el sonido se emitirá distorsionado. No reproduzca a altos niveles cuando esté cambiando la fuente de entrada (por ejemplo, de FM a CD).
Asegúrese de que el amplificador se encuentre apagado antes de efectuar la instalación o remoción de cables.
SAFETY INSTRUCTIONS
When the speakers are installed on the walls, ensure the wall structure is reliable and that the speakers are firmly attached.
Install the speaker in a location that can structurally support the weight of the speaker and its mounting hardware. Otherwise it may result in the unit falling down and causing injury.
Long-term use and vibrations may cause it to fall easily. Do not touch or bump the woofer and tweeter. If these are damaged, the sound will be distorted.
Do not listen to sound at a very high level when you are changing the input source (for example, to tune FM/CD). Installation or removal of cables should make sure that the power amp/amplifier device radio is turned off.
para solucionar situaciones, en el campo de las
instalaciones, que eran difíciles de resolver . . . hasta ahora. Prácticamente todos los gabinetes dedicados, que cuentan con transformador de línea en su entrada, incorporan una llave selectora que permite conmutar las distintas potencias admisibles en líneas de 70V o 100V, así como también la posibilidad de ingresar directamente al altavoz cuya impedancia habitual es de 8 ohms.
De acuerdo a estas características casi universales que ofrece el mercado, los amplificadores necesarios para alimentarlos son aquellos que cuentan con salidas con transformador incorporado de 70V o 100V, aquellos de gran potencia que, sin contar con transformador de salida, son capaces de generar esas tensiones de línea, o bien empleando el gabinete en baja impedancia lo que, para instalaciones numerosas, obliga a efectuar complejos cableados serie-paralelo para mantener dentro de valores aceptables la carga total que la línea presenta al amplificador.
El gabinete Nano3 cuenta con entradas de 32, 64, 128 y 256 ohms nominales que permite emplearlos con amplificadores convencionales, todos paralelados en una única línea que, de acuerdo a los taps seleccionados, no presente una impedancia total de carga menor a 4 ohms. En la tabla que sigue a continuación se puede preciar que estos amplificadores, que no requieren incorporar
transformador de salida, pueden ser de muy baja potencia y de cualquier formato convencional incluyendo
semi-profesionales, profesionales o de uso doméstico con o sin receptor de FM.
De acuerdo a esta tabla vemos que los valores de
impedancia de las distintas entradas del Nano3 aportan una increíble flexibilidad permitiendo configurar líneas de hasta 64 unidades en paralelo de manera segura.
Como característica adicional podemos remarcar que los taps 3, 4 y 5 son también compatibles con líneas estándar de voltaje constante de 25v proporcionando alternativas de potencia de 10W, 5W y 2,5W.
solve issues in the installation field that were difficult to approach . . . until now.
Virtually all dedicated cabinets, incorporating input line transformers, have a selector switch that allows selecting the different power taps in 70V or 100V lines, as well as the possibility of skipping the transformer to directly power the speaker whose usual impedance is 8 ohm.
According to these almost universal characteristics offered by the market, the necessary amplifiers to power them are those that have built-in 70V or 100V transformer at their output, those of great power that, without incorporating an output transformer, are capable of generating those high output voltages, or employing the cabinet in low impedance mode which, for installations of several cabinets, require complex series-parallel wiring to keep within acceptable values the total impedance value presented to the amplifier. The Nano3 cabinet has 32, 64, 128 and 256 ohm nominal inputs that allow to be used, all wired in parallel in a single line, with conventional amplifiers where, according to the selected taps, the impedance value can not be less than 4 ohm.
In the table that follows, it can be seen that these amplifiers, which do not require the incorporation of output transformer, can be those of very low power and of any conventional style including semi-professionals, professionals or for domestic use, with or without FM receiver.
According to this table, we can see that impedance values of the different inputs of the Nano3 provide incredible flexibility allowing lines of up to 64 units to be safely configured in parallel.
As an additional feature we can note that taps 3, 4 and 5 are also compatible with standard 25v constant voltage lines providing power alternatives of 10W, 5W and 2.5W.
RECOMENDACIONES PARA AMPLIFICACIÓN
Línea Baja Impedancia 4 Ohm
Línea Alta Impedancia 25 Volt
Tap Nano3 Ohm
32
64
128
256
8
16
32
64
80
160
320
640
Amplificador recomendado Watt @ 4 Ohm Cantidad máxima Nano3para carga amp. a 4 Ohm
Para definir la potencia necesaria empleando amplificadores de salida de voltaje constante de 25v se deberán sumar las potencias individuales de acuerdo a los distintos taps empleados.
Ejemplo:
Se emplearían: 4 Nano3 en Tap de 10W, 5 Nano3 en Tap de 5W y 8 Nano3 en Tap de 2,5W
4x10W: 40W + 5x5W: 25W + 8x2,5W: 20W 40W + 25W + 20W = 85W
Un amplificador de 80W a 100W con salida de 25v será adecuado para esta instalación.
IMPORTANTE: No se deberá usar el Tap 2 en líneas de 25v pues la potencia entregada al parlante superará lo admisible por el mismo con la posibilidad de dañarlo por exceso de potencia.
No se deberá usar este gabinete en líneas de 70V o de 100V pues se excederá la potencia máxima admitida en cualquiera de sus taps.
POWERING RECOMMENDATIONS
4 Ohm Low Impedance Line
25 Volt High Impedance Line
Tap Nano3 Ohm
32
64
128
256
8
16
32
64
80
160
320
640
Recommended amplifier Watt @ 4 Ohm Nano3 maximum quantityfor 4 Ohm total loading
In order to calculate the required power employing 25v constant voltage amplifiers, all individual power taps must be added in accordance to the different taps selected.
Example:
Employing: 4 Nano3 on 10W Tap, 5 Nano3 on 5W Tap and 8 Nano3 on 2,5W Tap.
4x10W: 40W + 5x5W: 25W + 8x2,5W: 20W 40W + 25W + 20W = 85W
A 25v line amplifier of 80W to 100W of output power will be suitable for this installation.
CAUTION: Tap 2 must never be employed on 25v lines because the power delivered to the loudspeaker will be higher to the admissible one, and damage will occur.
This loudspeaker must never be employed on 70V or 100V lines as excesive power delivered to the speaker will damage it on any tap.
ESPECIFICACIONES
SPECIFICATIONS
Nano3 x2Tornillos x8 de c/u Tope de goma x2 de c/u
Conector Phoenix x2 Manual de usuario Soporte de pared x2
Nano3 x2
Screws x8 of each Rubber stopper x2 of each Phoenix connector x2 User Manual Mounting bracket x2
Modelo
Woofer Respuesta en Frecuencia Potencia RMS Transformador Impedancia Nominal Accesorios Dimensiones Material GabineteNano3
Modelo
Nano3
3” Rango Completo 120Hz-20KHz (±3db) 10W Línea 25V/10W-5W-2.5W 32 - 64 - 128 - 256 Ohm Soporte/Tornillos/Topes 94 x 83 x 118 mm ABS Woofer Frequency Response RMS Power Transformer Nominal Impedance Attachment Dimensions Housing Material 3” Fullrange 120Hz-20KHz (±3db) 10W 25V line/10W-5W-2.5W 32 - 64 - 128 - 256 Ohm Bracket/Screw/Stopper 94 x 83 x 118 mm ABS
