CDU: 621.882.215 MC 02.07-479 1985-040 -1-
Norma Técnica
Ecuatoriana
TORNILLERIA.
TORNILLOS DE CABEZA REDONDEADA CON
RANURA CRUCIFORME
REQUISITOS DIMENSIONALES
INEN 1 301
1. OBJETO
1.1 Esta norma establece las dimensiones para los tornillos de cabeza redonda con ranura cruciforme.
2. ALCANCE
2.1 Esta norma se aplica a los tornillos identificados con el número 17.2 en la Norma INEN 1 244.
3. TERMINOLOGIA
3.1 La terminología aplicable a esta norma se establece en la Norma INEN 1 244.
4. SIMBOLOGIA
4.1 El significado de los símbolos utilizados en esta norma se establece en la Norma INEN 1 257.

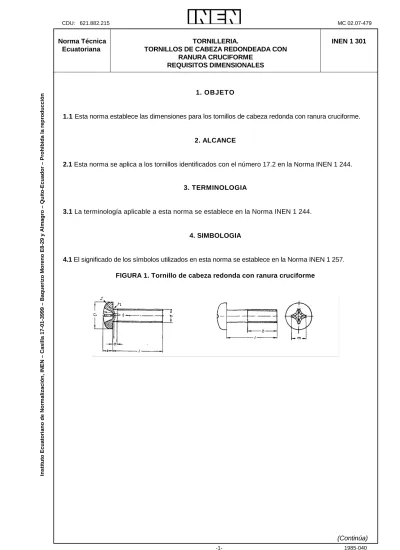

FIGURA 1. Tornillo de cabeza redonda con ranura cruciforme
(Continúa)
In s ti tu to E c u a to ri a n o d e N o rm a li z a c ió n , IN E N – C a s il la 1 7 -0 1 -3 9 9 9 – B a q u e ri z o M o re n o E 8 -2 9 y A lm a g ro – Q u it o -E c u a d o r – P ro h ib id a l a r e p ro d u c c ió nNTE INEN 1 301 1985-040 -2-
5. DISPOSICIONES GENERALES
5.1 Dimensiones
5.1.1 En la Tabla 1 se establecen las dimensiones para los tornillos de cabeza redondeada con ranura
cruciforme, para diámetros de 2,6 a 10 mm y longitudes nominales de 4 a 70 mm. Deben evitarse
en lo posible las dimensiones entre paréntesis. En la parte inferior de la tabla se dan las masas
correspondientes a 1 000 tornillos para las longitudes comerciales más usuales; los tornillos con
longitudes nominales sobre la línea escalonada tienen rosca hasta la cabeza.
TABLA 1. Tornillos de cabeza redondeada con ranura cruciforme. Dimensiones (mm)
d M 2,6 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10 a max 1 1 1,2 1,2 1,5 2 2,5 3 b 8 9 10 12 15 18 20 22 D h14 5 6 7 8 10 12 16 20 k 2 2,4 2,7 3,1 3,8 4,6 6 7,5 r1 5 6 7 8 10 12 16 20 r2 0,3 0,3 0,4 0,4 0,5 0,6 0,8 1 r3 ≈ 1 1,2 1,4 1,6 2 2,4 3,2 4
tamaño
1 2 3 4 m 2,7 3,1 4,2 4,5 5,3 7,2 9,5 11 1,60 2,00 2,24 2,54 3,27 3,96 5,14 6,661)
2) máx.
min.
1,30 1,70 1,74 2,04 2,77 3,46 4,64 6,161
masa de 1000 unidades kg
4 0,385 0,621 5 0,420 0,663 0,990 1,40 6 0,453 0,707 1,05 1,48 2,66 8 0,519 0,795 1,17 1,63 2,90 4,79 10 0,602 0,895 1,29 1,79 3,15 5,14 10,9 12 0,686 1,01 1,42 1,94 3,40 5,50 11,5 15 0,811 1,17 1,65 2,24 3,80 6,04 12,5 22,7 (18) 0,936 1,34 1,88 2,53 4,23 6,56 13,5 24,2 20 1,02 1,45 2,03 2,73 4,54 7,00 14,1 25,2 (22) 1,10 1,57 2,18 2,93 4,85 7,45 14,7 26,2 25 1,21 1,74 2,40 3,23 5,30 8,00 15,9 27,7 (28) 1,90 2,63 3,52 5,77 8,78 17,1 29,6 30 2,01 2,78 3,72 6,08 9,22 17,9 30,8 35 3,16 4,21 6,85 10,3 19,9 33,9 40 4,70 7,62 11,4 21,8 37,0 45 8,39 12,6 23,8 40,1 50 9,16 13,7 25,8 43,2 55 27,8 46,3 60 49,3 70 55,41) Dimensiones De la ranura cruciforme tipo A
2) Profundidad de la penetración del calibre
5.2 Tolerancias
5.2.1 Las tolerancias para la fabricación se establecen en la Norma INEN 1 260.
5.3 Denominación
5.3.1 Tornillo fabricado según esta norma se denomina por:
a) el nombre: tornillos de cabeza redondeada con ranura cruciforme
b) el diámetro nominal en milímetros (mm), precedido de la letra M
c) el signo “X”
d) la longitud nominal en milímetros (mm)
e) el número de esta norma
f) la calidad del tornillo ( ver Norma INEN 1 166)
g) otras indicaciones normalizadas ( tratamientos, detalles especiales, etc)
Ejemplo: tornillo de cabeza redondeada con ranura cruciforme, M 5 x 12 INEN 1 301 5.6.
NTE INEN 1 301 1985-040 -3-
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 1 166 Tornillería. Tornillos. Requisitos mecánicos.
INEN 1 244 Tornillería. Tornillos, tuercas y accesorios. Terminología.
IN EN 1 260
Tornillería. Tolerancias generales para tornillos y tuercas.
Z.2 BASES DE ESTUDIO
INFORMACIÓN COMPLEMENTARIA
Documento:
NTE INEN 1 301
TITULO:
TORNILLERÍA.
TORNILLOS
DE
CABEZA
REDONDEADA CON RANURA CRUCIFORME. REQUISITOS
DIMENSIONALES.
Código:
MC 02.07-479
ORIGINAL:
Fecha de iniciación del estudio: 1981-01-01
REVISIÓN:
Fecha de aprobación anterior por Consejo Directivo
Oficialización con el Carácter de
por Acuerdo No.
publicado en el Registro Oficial No.
Fecha de iniciación del estudio:
Fechas de consulta pública: de 1982-08-28 al 1982-10-11
La Dirección General, considerando la necesidad de contar con normas que regulen la producción, la
comercialización y el empleo de tornillos y tuercas en la industria metal-mecánica, dispuso la elaboración de esta
norma.
Por no haberse presentado observaciones importantes ni de fondo, la Dirección General no consideró necesario
convocar a un Subcomité Técnico de estudio.
Subcomité Técnico:
Fecha de iniciación:
Fecha de aprobación:
Integrantes del Subcomité Técnico:
NOMBRES:
INSTITUCIÓN REPRESENTADA:
Otros trámites: ♦
6Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de
OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada
mediante Acuerdo Ministerial No. 03 612 de 2003-12-22, publicado en el Registro Oficial No. 248 del
2004-01-09
El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1986-04-24
Oficializada como: Obligatoria Por Acuerdo Ministerial No. 330 de 1986-06-06
Registro Oficial No. 485 de 1986-07-23
