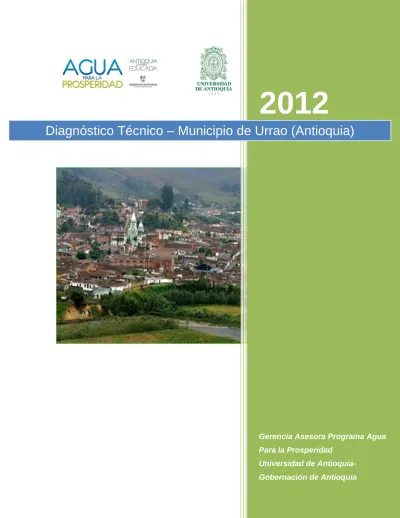

2012
Gerencia Asesora Programa Agua
Para la Prosperidad
Universidad de Antioquia-
Diagnóstico Técnico – Municipio de Urrao (Antioquia)
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 1
2 ÁREA DEL PROYECTO ... 2
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN ... 4
3.1 TRABAJO DE CAMPO ... 4
1.1 CONSECUCIÓN Y EVALUACION DE LA INFORMACIÓN SECUNDARIA ... 4
3.2 INFORMACIÓN CARTOGRAFICA ... 5
4 ASPECTOS GENERALES DEL MUNICIPIO DE urrao ... 5
4.1 LOCALIZACIÓN GENERAL ... 5 4.2 ASPECTOS HISTÓRICOS ... 6 4.3 ASPECTOS FÍSICOS ... 7 4.3.1 Límites y Extensión... 7 4.3.2 Relieve y Clima ... 7 4.3.3 Infraestructura Vial... 7 4.3.4 Hidrografía ... 8 4.4 ASPECTOS DEMOGRÁFICOS ... 9 4.4.1 Evaluación de Población ... 9
4.4.2 Proyección de Población y demanda ... 9
4.5 ACTIVIDAD ECONÓMICA ... 13
4.5.1 Uso Del Suelo ... 14
4.6 SERVICIOS PÚBLICOS DOMICILIARIOS ... 16
4.6.1 Energía y Telecomunicaciones ... 16
4.6.2 Acueducto, Alcantarillado y Aseo... 16
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE URRAO ... 17
5.1 SISTEMA DE ACUEDUCTO ... 17
5.1.1 Fuentes De Abastecimiento Rio Urrao ... 17
5.1.2 Sistema De Captación ... 18
5.1.3 Aducciones Captación – Desarenadores ... 19
5.1.4 Desarenadores ... 20
5.1.5 Conducción Desarenadores Planta de Tratamiento ... 20
5.1.6 Planta de Tratamiento ... 21
5.1.6.1 Estructura de Entrada, Aforo y Mezcla Rápida ... 21
5.1.6.2 Floculación y Sedimentación ... 22
5.1.6.3 Filtración ... 23
5.1.6.5 Caseta de Operación y Laboratorio ... 25 5.1.7 Análisis De Laboratorio ... 25 5.1.8 Tanques de Almacenamiento ... 26 5.1.9 Red de Distribución ... 28 5.1.10 Macromedición ... 28 5.1.11 Micromedición ... 29 5.1.12 Indicadores ... 29
5.1.13 Recomendaciones del Plan Maestro ... 30
5.2 SISTEMA DE ALCANTARILLADO ... 30
5.2.1 Fuente Receptora ... 30
5.2.2 Redes De Alcantarillado Existentes ... 31
5.2.3 Recomendaciones Del Plan Maestro, PSMV Y De Este Estudio ... 32
5.2.4 Características de las Aguas Residuales ... 33
5.2.5 Planta de Tratamiento de Aguas Residuales ... 34
5.2.6 Indicadores ... 35
5.3 SISTEMA DE ASEO ... 36
5.3.1 Producción de Residuos Sólidos ... 36
5.3.2 Recolección y Transporte ... 36
5.3.3 Residuos Especiales ... 37
5.3.4 Barrido de Calles ... 37
5.3.5 Aprovechamiento de Residuos Sólidos... 38
5.3.6 Disposición Final ... 38
5.3.7 Proyecto de Regionalización ... 40
5.3.8 Indicadores ... 40
LISTA DE TABLAS
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad – Objeto
de Estudio ... 3
Tabla 2. Planchas Geográficas del Municipio de Urrao ... 5
Tabla 3. Estimación de las Tasas de Crecimiento Diferentes Métodos en el Municipio de Urrao 9 Tabla 4. Proyecciones de Población Zona Urbana Municipio de Urrao ... 10
Tabla 5. Proyecciones de Población y Demanda del Acueducto del Municipio de Urrao ... 12
Tabla 6. Caudales Teóricos ... 13
Tabla 7. Datos Generales Captación ... 17
Tabla 8. Inventario de Equipos de Laboratorio ... 25
Tabla 9. Balance Redes de Distribución ... 29
Tabla 10. Indicadores del Sistema de Acueducto ... 30
Tabla 11. Principales Vertimientos y Caudaless ... 31
Tabla 12. Redes de Alcantarillado... 32
Tabla 13. Proyectos a Ejecutar en el PSMV ... 34
Tabla 14. Análisis de la caracterización de las ARD Urbanas ... 35
Tabla 15. Indicadores del Sistema de Alcantarillado ... 37
Tabla 16. Producción Total de Residuos Sólidos ... 38
Tabla 17. Rutas de Barrido Manual ... 39
LISTA DE FIGURAS
Figura 1. Localización del Suroeste Antioqueño Contexto Departamental y Nacional ... 2
Figura 2. Urrao en el Suroeste Antioqueño ... 6
LISTA DE FOTOS Foto 1. Río Urrao Fuente Utilizada para el Abastecimiento del Municipio de Urrao ... 18
Foto 2. Estructura de Captación del Municipio de Urrao ... 19
Foto 3. Estructura para Control de Caudales de Ingreso a Desarenadores ... 19
Foto 4. Estructura de Ingreso de la Aducción y de Repartición de Caudales ... 20
Foto 5. Estructuras de Desarenado Sistema de Abastecimiento Urrao ... 21
Foto 6. Canal de Ingreso y Vertedero de Aforo ... 22
Foto 7. Sistema de Dosificación del Policloruro (Coagulante) ... 23
Foto 8. Floculadores Hidrálicos de Flujo Horizontal con Tabiques de Poliestileno ... 23
Foto 9. Sedimentadores de Alta Tasa con Paneles de Sedimentación y Canalestas de Recolección de Agua Clarificada ... 24
Foto 10. Filtros de Alta Tasa y Válvulas de Operación ... 24
Foto 11. Contenedor de Cloro Gaseoso y Sistema de Dosificación de Cloro ... 25
Foto 12. Equipos de Laboratorio Planta de Tratamiento de Agua Potable Urrao ... 27
Foto 13. Tanque de Almacenamiento Principal ... 28
Foto 14. Tanque de Almacenamiento del Sector Jaiperá ... 28
Foto 15. Macromedidor Diámetro 6” ... 30
Foto 16. Afectación Box – Coulvert Junto a la “Quebraita” ... 35
Foto 17. Estructura de Pretratamiento de las Aguas Residuales del Municipio de Urrao ... 37
Foto18. Relleno Sanitario Parque Ambiental Las Orquideas………41
Foto 19. Sistema de recolección de lixiviados……….41
1 INTRODUCCIÓN
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular en su totalidad los municipios, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del Programa son: Incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante convenio interadministrativo, establecido en el Contrato Proyecto PDA ASCON11-172 de 2011, suscrito entre la Universidad de Antioquia y la Gobernación.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico de los sesenta municipios que hacen parte del Programa Agua para la Prosperidad en Antioquia.
Esta etapa de actualización de los diagnósticos, es esencial para identificar las necesidades de los municipios y posteriormente priorizar los proyectos de acuerdo a lo identificado; y así definir la inversión requerida para cada uno; con el objeto de aumentar los indicadores de cobertura, calidad y continuidad.
El informe de esta etapa de diagnóstico, se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno.
A continuación se presenta la actualización del municipio de Urrao, realizado por la Gerencia Asesora del Programa Agua Para la Prosperidad, en el cual se describen los aspectos generales del municipio, de la infraestructura existente, su funcionamiento y operación para cada uno de los sistemas: así como anexos de los documentos y registros soporte de la información recopilada durante la visita de campo realizada al municipio objeto de estudio, bajo la cual se desarrolla este informe.
2 ÁREA DEL PROYECTO
El área objeto de este diagnóstico, es la zona urbana del municipio de Urrao, localizado e interrelacionado con el Suroeste Antioqueño.
Antioquia es uno de los 32 departamentos de Colombia. Está localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al oeste con el departamento del Chocó; al este con los departamentos de Bolívar, Santander y Boyacá, y limita al sur con los departamentos de Caldas y Risaralda.
Antioquia es una de las entidades territoriales más antiguas de Colombia, puesto que fue conformada en 1576. Se encuentra dividida en 126 municipios, 60 de los cuales son objeto del presente contrato y se listan en la Tabla No. 1.
Figura 1. Localización del Suroeste Antioqueño Contexto Departamental y Nacional
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad – Objeto de Estudio
REGIÓN MUNICIPIO REGIÓN MUNICIPIO
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquía Necoclí San José de la Montaña San Juan de Urabá Santa Rosa de Osos Vigía del Fuerte
OCCIDENTE Anzá OCCIDENTE Giraldo Buriticá Heliconia Caicedo Peque Cañasgordas Sabanalarga Frontino Uramita
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN
Se programó con antelación una reunión con funcionarios de la alcaldía, la Empresa de Servicios Públicos y personal adscrito a la Universidad de Antioquia, para socializar el Programa de Agua para la Prosperidad y el alcance de la actualización de los diagnósticos técnicos. La reunión se realizo el día 12 de Marzo del 2012 con presencia del Señor Luis Eduardo Montoya Urrego Alcalde del Municipio de Urrao, Lency Yamile Marín Gaviria Secretaria de Planeación y Cesar Pérez Rodríguez Gerente de la Empresa de Servicios Públicos. En representación de la Universidad de Antioquia asistieron los ingenieros Gloria Lucía Olarte y Juan Fernando González.
En la reunión se determinó el alcance de los trabajos de actualización del Diagnostico Técnico elaborado por el consorcio INAR-AMBIOTEC, se solicito información relacionada con el objeto de este estudio y la colaboración para realizar el trabajo de campo.
.
3.1 TRABAJO DE CAMPO
La visita de campo se efectuó los días 12 y 13 de Marzo de 2012, realizando los recorridos técnicos con el acompañamiento del señor Jairo Cossio, funcionario de la Empresa de Servicios Públicos de Urrao y la debida colaboración de otros funcionarios de la misma.
Durante los recorridos de campo se tomo nota del estado y funcionamiento de cada una de las estructuras principales del sistema de abastecimiento, saneamiento básico y disposición de residuos sólidos, teniendo en cuenta medidas, registro fotográfico, ubicación con GPS y la asesoría de los operarios sobre los aspectos relacionados con la operación de los sistemas.
1.1 CONSECUCIÓN Y EVALUACION DE LA INFORMACIÓN SECUNDARIA
En el municipio se recopiló la siguiente información relacionada con la prestación de los servicios de acueducto, alcantarillado y aseo:
Plan Básico de Ordenamiento Territorial, 2000. Ultima fecha de actualización 4 de Febrero de 2004.
Rediseño Planta de Tratamiento de Agua Residual por SANEAR en el 2004.
Plan Maestro de Acueducto y Alcantarillado. SANEAR en 1995
Información Técnica, Financiera e Institucional Suministrada por el Municipio.
Programa de Gestión Integral de Residuos Sólidos (PGIRS).
3.2 INFORMACIÓN CARTOGRAFICA
Las bases cartográficas y topográficas del municipio se encuentran en el Instituto Geográfico Agustín Codazzi en las siguientes planchas:
Tabla 2. Planchas Geográficas del Municipio de Urrao1
ESCALA PLANCHA 1:100.000 145
1:50.000 145-II 1:25.000 145-II-A 1:10.000 145-II-A-4
4 ASPECTOS GENERALES DEL MUNICIPIO DE URRAO
En este capitulo se presenta un resumen de los aspectos básicos del municipio de Urrao, extractado principalmente de la información brindada por la E.S.P del municipio y demás información bibliográfica consultada.
4.1 LOCALIZACIÓN GENERAL
El Municipio de Urrao se encuentra en el suroeste antioqueño, dentro de la jurisdicción de CORPOURABÁ. Su cabecera que constituye el objeto del presente estudio, se encuentra en las estribaciones de la cordillera occidental.
Urrao limita por el norte con Abriaquí y Frontino; por el occidente con Vigía del Fuerte, por el sur con el departamento del Chocó y Salgar y por el Oriente con Betulia, Concordia, Caicedo y Anzá. La figura No. 2 presenta la localización general del municipio.
1 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Urrao, elaborado en el año 2008, por el Consorcio INARD - AMBIOTEC
Figura 2. Urrao en el Suroeste Antioqueño2
4.2 ASPECTOS HISTÓRICOS3
Cuenta la historia que los Katios, antiguos habitantes de esta región, lucharon doscientos años contra los Españoles para mantener sus territorios, de allí la importancia del Cacique Toné, uno de los indígenas que lideró estas batallas. Hace unos 300 años, en el siglo 17, comenzaron a llegar inmigrantes a Urrao buscando tierras y minas de oro, fue así como el pueblo se convirtió en paso obligado para quienes se desplazaban entre Antioquia y el Chocó. Urrao es uno de los municipios más grandes de Antioquia y el más extenso del suroeste. Tanto así que hay veredas a las que para llegar uno necesita recorrer varios días a lomo de mula.
2 Figura tomada del PGIRS del Municipio de Urrao, elaborado en el año 2006 por la empresa de Servicios Públicos de Urrao.
3 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Urrao, elaborado en el año 2008, por el Consorcio INARD – AMBIOTEC
Pero además de su extensión, es uno de los pocos municipios que posee todos los pisos térmicos, desde 100 metros sobre el nivel del mar, hasta la mayor altura de Antioquia, lo que lo convierte en un sitio privilegiado por su biodiversidad
4.3 ASPECTOS FÍSICOS
4.3.1 Límites y Extensión
Localizado en la parte norte del Suroeste lejano Antioqueño tiene una extensión de 2.556 Km2. y una temperatura de 20ºC. La cabecera municipal esta situada a 1800 metros sobre el nivel del mar y una altura del territorio que oscila entre los 100 metros y 4.080 metros en el Cerro de Campanas, siendo la máxima altura de la Cordillera Occidental en Antioquia (Ver figura 3). El municipio tiene 1 corregimiento, 102 veredas, de las cuales 90 tienen Junta de Acción Comunal debidamente registradas, 14 asentamientos indígenas y 1500 aborígenes Katíos, además, de aproximadamente, 14 barrios y 9 urbanizaciones.
4.3.2 Relieve y Clima
Posee un clima predominantemente húmedo - frío, destacándose. Debido a la amplitud de su territorio se encuentran gran variedad de zonas de vida que van desde el Bosque Pluvial Montano hasta el Bosque Pluvial Tropical.
Presenta como ecosistemas de importancia nacional parte del PNN Orquídeas, en un área de 6.400 has correspondientes al 20 % de su área total.
Cuenta además dentro de sus ecosistemas de importancia con el Cerro el Plateado, sitio donde tienen su nacimiento los ríos Atrato, Penderisco y Pabón.
4.3.3 Infraestructura Vial4
Infraestructura Vial: Urrao se encuentra a 161 km de Medellín por la vía Bolombolo – Concordia – Betulia, que está pavimentada de Medellín a Concordia (94 km) y desde unos 20 km antes de Urrao. También puede llegarse por la vía Santa Fe de Antioquia – Caicedo que tiene 152 km, de los cuales sólo está pavimentado el tramo Medellín – Santa Fe de Antioquia (88 km).
Las vías de acceso al municipio presenta grandes tramos sin pavimentar, lo cual hace mas complicado el transito por estas.
4 Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Urrao, elaborado en el año 2008, por el Consorcio INARD – AMBIOTEC
Infraestructura Aérea: Aeropuerto Olaya Herrera (Medellín)- Aeropuerto Alí Piedrahita (Urrao), 25 minutos de vuelo.
El horario de salida de buses de la Flota Rápido Ochoa de la Terminal del sur de la ciudad Medellín, al Municipio de Urrao son: 4:40 a.m., 10:40 a.m. y 2:40 p.m. El valor del tiquete es de $21000
4.3.4 Hidrografía
Las principales corrientes que drenan el área son: los ríos Penderisco, Urrao, Pabón, y las quebradas San José y la Cartagena. El valle del río Penderisco tiene forma de V de fondo plano, presenta amplitudes de hasta 1.3 Km., presenta tendencia a ser asimétrico, hacia el oeste las pendientes son moderadas a moderadamente fuertes, las alturas de las colinas tienen un desnivel con el valle de aproximadamente 450 m y sus drenajes tienen una tendencia a ser rectilíneos, hacia el este las pendientes son moderadas a suaves hasta la “Falla Urrao Este” y las alturas de las colinas presentan un desnivel con el valle de aproximadamente 400 m., en este sector hay un predominio de las terrazas del río Penderisco con elevaciones hasta de 30 m respecto al nivel del río.
El valle del río Urrao, presenta amplitudes cercanas a los 2.5 Km., es una unidad que se diferencia de las demás por el predominio de grandes y elevadas terrazas, inclinadas en la dirección del río y que generan escarpes de hasta 50 m de altura sobre el cauce; la principal característica de este río son sus aguas claras y las grandes rocas que se encuentran en su cauce.
El valle del río Pabón, en forma de V con fondo plano presenta una amplitud de 1.200 m, la cual se mantiene constante por 11 Km. de longitud, su principal característica fisiográfica es su rectitud y constancia en la amplitud, el relieve de colinas es bastante suave en ambas márgenes del valle y el predominio de elevados abanicos en su margen izquierda le hacen una geoforma singular en la región.
En general el drenaje en la zona tiene una estructura dendrítica donde la principal corriente es el río Penderisco, el cual nace en los límites con el municipio de Betulia a 2.500 m.s.n.m. en el alto Careperro, desde su nacimiento hasta la desembocadura en el río Chaquenodá, donde toma el nombre de río Murrí; tiene una longitud aproximada de 100 Km., algunos de sus principales afluentes son: en la margen oriental las quebradas San José, San Agustín, Aleu, Sacatín, La Honda, el Saladito y el río Urrao y en la margen occidental las quebradas La Cartagena y La Magdalena además del Río Pabón.
4.4 ASPECTOS DEMOGRÁFICOS 4.4.1 Evaluación de Población
Para el análisis y proyección de la población del municipio de Urrao, se examinó la información de los registros históricos de los censos del DANE y la información consignada en el PGIRS del municipio.
En este análisis se realiza la evaluación para establecer el comportamiento de la población del municipio de Urrao y su proyección hacia el año 2037 (período de 25 años, determinado de acuerdo a la resolución 2320 del 27 de Noviembre de 2009).
La información que se tiene para realizar la proyección de la población se consultó en la página Web del DANE, este es el consolidada del censo realizado en el año 2005 y años anteriores; en la Tabla 3 se muestras los datos, la cual nos permite identificar el comportamiento de la población, según esta fuente de información.
Tabla 3. Estimación de las Tasas de Crecimiento Diferentes Métodos en
el Municipio de Urrao Censos
Fuente
Tasas de crecimiento
Año Población Proyección
Geométrica Proyección Exponencial Proyección Wappaus Proyección Lineal 1993 12552 DANE r% k i i 2005 15125 DANE 1.56604417 0.016 1.5494213 0.01708227
Con lo observado en la Tabla 3, se tiene que la población del municipio de Urrao, para la zona urbana presenta un crecimiento entre 1993 y 2005 de 1.56% en la población Urbana de acuerdo al método geométrico que en nuestro concepto es el que mejor se aplica a la dinámica poblacional del Municipio.
4.4.2 Proyección de Población y demanda
Para la proyección de la población del municipio de Urrao, se parte de las siguientes consideraciones:
La información inicial es la registrada en el DANE en los años 1993 y 2005, en la cual se tiene como población 12552 y 15125 habitantes respectivamente en el área urbana.
Para la proyección de la población de la zona urbana del municipio de Urrao, se acogen los métodos establecidos en la guía No. 01 del RAS 2.000; la cual recomienda que para un nivel de complejidad medio, se debe proyectar la población por los métodos aritmético, geométrico, exponencial y de Wappus. Además de que se realiza una proyección con tasa de crecimiento del 1%, de acuerdo a lo establecido en el DANE como tasa para municipios o zonas que presenta un bajo crecimiento y no cuentan con proyectos o actividades que establezcan un crecimiento poblacional.
Las proyecciones se realizarán desde el año 2005, para tomar al año 2012, la población base de proyección a 25 años (período establecido en la resolución 2320 del 27 de Noviembre de 2009).
En la actualidad no se cuentan con proyectos grandes de construcción de vivienda o actividades comerciales, que determinen un crecimiento demográfico exagerado en la zona urbana.
En la Tabla 4 se presenta las proyecciones de población por los distintos métodos.
Tabla 4. Proyecciones de Población Zona Urbana Municipio de Urrao
Año Proyección Aritmética Proyección Geométrica Proyección Exponencial Proyección Wappus Promedio 2005 15125 15125 15125 15125 15125 2006 15383 15361 15361 15361 15366 2007 15641 15602 15602 15601 15611 2008 15900 15846 15846 15844 15859 2009 16158 16094 16094 16092 16109 2010 16416 16347 16347 16343 16363 2011 16675 16603 16603 16599 16620 2012 16933 16863 16863 16859 16879 2013 17191 17127 17127 17123 17142 2014 17450 17395 17395 17392 17408 2015 17708 17667 17667 17665 17676 2016 17967 17944 17944 17942 17949 2017 18225 18225 18225 18225 18225 2018 18483 18510 18510 18512 18503 2019 18742 18800 18800 18805 18786 2020 19000 19095 19095 19102 19073 2021 19258 19394 19394 19405 19362 2022 19517 19697 19697 19713 19656
2023 19775 20006 20006 20026 19953 2024 20034 20319 20319 20346 20254 2025 20292 20637 20637 20671 20559 2026 20550 20961 20961 21002 20868 2027 20809 21289 21289 21339 21181 2028 21067 21622 21622 21683 21498 2029 21325 21961 21961 22033 21820 2030 21584 22305 22305 22391 22146 2031 21842 22654 22654 22754 22476 2032 22100 23009 23009 23126 22811 2033 22359 23369 23369 23504 23150 2034 22617 23735 23735 23890 23494 2035 22876 24107 24107 24284 23843 2036 23134 24484 24484 24686 24197 2037 23392 24868 24868 25096 24556
En la proyección anterior se puede observar que el comportamiento de la población por los métodos geométrico, exponencial y de wappus tiene un comportamiento similar y son mayores que la proyectada por el método aritmético.
El crecimiento de la población utilizando la tasa del 1.56%, muestra que la población a período de diseño (25 años) sería de 24.868 habitantes utilizando el método geométrico que en nuestro juicio es el que refleja unas condiciones medias de crecimiento; con los resultados anteriores y analizando las actividades económicas que se desarrollan en el municipio de Urrao, teniendo en cuenta además que en la zona no se presentan actividades que puedan generar un crecimiento desbordado de la población, se concluye que para efectos del presente estudio se trabajará con la población calculada utilizando la tasa de crecimiento del 1.56%.
En la Tabla 5, se presenta el cálculo teórico de los caudales actuales y futuros teniendo en cuenta lo establecido en la resolución 2320 del 27 de Noviembre de 2009. Y en la Tabla 6 se muestra el resumen de los caudales.
Tabla 5. Proyecciones de Población y Demanda del Acueducto del Municipio de Urrao Año Población proyectada (habitantes) Dotación de agua - resolución 2320 del 2007 90 (L/hab-d) clima frío a templado Dotación bruta de agua - resolución 2320 del 2007 incluye 25% perdidas (L/hab-d) Demanda de agua - Qmd. (L/s) Caudal máximo diario (QMD)=1.3 Qmd (L/s) Caudal máximo horario - k1=1.5 QMD (L/s) Capacidad de almacenamiento 33% QMD /día (m³) 2012 16863 115 153.3 29.93 38.90 58.36 1109.2 2013 17127 115 153.3 30.40 39.51 59.27 1126.6 2014 17395 115 153.3 30.87 40.13 60.20 1144.2 2015 17667 115 153.3 31.35 40.76 61.14 1162.1 2016 17944 115 153.3 31.85 41.40 62.10 1180.4 2017 18225 115 153.3 32.34 42.05 63.07 1198.8 2018 18510 115 153.3 32.85 42.70 64.06 1217.6 2019 18800 115 153.3 33.36 43.37 65.06 1236.7 2020 19095 115 153.3 33.89 44.05 66.08 1256.1 2021 19394 115 153.3 34.42 44.74 67.12 1275.7 2022 19697 115 153.3 34.96 45.44 68.16 1295.7 2023 20006 115 153.3 35.50 46.16 69.23 1316.0 2024 20319 115 153.3 36.06 46.88 70.32 1336.6 2025 20637 115 153.3 36.62 47.61 71.42 1357.5 2026 20961 115 153.3 37.20 48.36 72.54 1378.8 2027 21289 115 153.3 37.78 49.12 73.67 1400.4 2028 21622 115 153.3 38.37 49.88 74.83 1422.3 2029 21961 115 153.3 38.97 50.67 76.00 1444.6 2030 22305 115 153.3 39.58 51.46 77.19 1467.2 2031 22654 115 153.3 40.20 52.27 78.40 1490.2 2032 23009 115 153.3 40.83 53.08 79.63 1513.5 2033 23369 115 153.3 41.47 53.91 80.87 1537.2 2034 23735 115 153.3 42.12 54.76 82.14 1561.3 2035 24107 115 153.3 42.78 55.62 83.43 1585.8 2036 24484 115 153.3 43.45 56.49 84.73 1610.6 2037 24868 115 153.3 44.13 57.37 86.06 1635.8
Tabla 6. Caudales Teóricos Cálculo Caudal para Población Actual Caudal para Población Futura (L/s) (L/s)
Caudal medio diario
(Qmd) 29.93 44.13
Caudal Máximo Diario (QMD) 38.90 57.37 K1 = 1.3 Caudal Máximo Horario (QMH) 58.36 86.06 K2 = 1.5 4.5 ACTIVIDAD ECONÓMICA
En el territorio de Urrao predomina la ganadería, seguida de la agricultura y la explotación maderera. En el sector secundario se destaca la pequeña industria de productos lácteos; el comercio y el turismo ecológico son los principales renglones del sector terciario, pero se han venido a menos con el conflicto armado que azota al municipio y todo el país. La ganadería extensiva, se concentra en el Valle del río Penderisco y sus laderas vecinas; las maderas se explotan en las zonas altas y la agricultura está esparcida por el resto del territorio con niveles de producción importantes de fríjol, papa, yuca, plátano, tomate y cítricos. Urrao fue el mayor productor de granadillas de Colombia, pero una plaga obligó a remplazarla por el fríjol, del cual es uno de los principales productores en Antioquia. La actividad comercial se concentra en la cabecera y se reduce a los negocios típicos de un municipio eminentemente agropecuario y distante de los grandes centros urbanos. Por su parte la actividad de servicios es suplida principalmente por el Estado.
Los sitios para el turismo ecológico, el Páramo de Urrao y el Parque Natural de las Orquídeas, se encuentran en la parte alta de la Cordillera Ooccidental, en límites con el Departamento del Chocó.
4.5.1 Uso Del Suelo 5
Según el Plan de Ordenamiento Territorial del Municipio de Urrao, los usos del suelo para el área urbana se clasifican en las siguientes tipografías: uso de servicios, uso comercial, uso industrial y uso residencial. Además, según tal documento se puede decir que el municipio de Urrao no posee una vocación meramente comercial, industrial o agrícola sino que ofrece una serie de usos de servicios que están muy acordes con las necesidades básicas de su población y que reflejan a su vez, la importancia del sector agropecuario dentro de ella.
La zonificación corresponde a un conjunto de consideraciones de tipo natural, económico, social, funcional, administrativo, jurídico y de manejo ambiental, que tratan de corregir los desequilibrios existentes en la distribución actual del suelo urbano y determinar su ordenamiento. La propuesta sobre la distribución de actividades en el espacio urbano, asigna a cada área una función especial, acorde con la vocación y tendencia del territorio. Es así como se clasificarán en el área urbana cinco tipos de zonas con sus respectivos usos permitidos, restringidos o prohibidos:
• Zona residencial • Zona de uso múltiple
• Zona para las actividades agroindustriales • Zonas de tratamiento especial
• Zonas de tratamiento ambiental
El uso del suelo para servicios municipales se encuentra dividido en servicios municipales especiales, servicios institucionales y servicios básicos:
Servicios Municipales Especiales
La Cárcel La Plaza de Ferias El Matadero La Plaza de Mercados Aeropuerto Relleno Sanitario Bodega de Reciclaje: Servicios Institucionales Hospital Asilo
5 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Urrao, elaborado en el año 2008, por el Consorcio INARD - AMBIOTEC
Colegios
Institutos de Educación Superior
Casa de la Cultura
Alcaldía
Bomberos
Servicios Básicos
Religiosos
Servicios de Bienestar Familiar Uso Comercial
Se presenta básicamente en el sector central y se va diluyendo luego a lo largo de la Avenida Capitán Franco, eje estructurante del área urbana, en donde se da, junto con otros usos a una menor escala. Se distinguen los siguientes tipos de actividad comercial:
Comercio Minorista y Comercio Básico
Comercio Suntuario
Comercio de Servicios Especiales
Comercio de Servicios Generales
Comercio Especializado Uso Industrial
En el área urbana se dan tres tipos de productos industriales muy relacionados con la actividad agropecuaria del municipio:
Un tipo de industria que tiene que ver con el sector pecuario en cuanto a la fabricación de derivados lácteos como helados, quesos dulces y mantequillas.
La fabricación de productos de cuero.
La transformación de la madera en los aserraderos. Uso Residencial
La vivienda del municipio de Urrao presenta unas características propias de la arquitectura tradicional antioqueña como es el uso de la madera en los vanos, los colores fuertes, los aleros y la distribución interior a partir de un patio central. Esta tipología se observa aún en algunas construcciones del centro y en otras ubicadas sobre la Avenida Capitán Franco, sin embargo, ésta ha tenido algunas variaciones en los demás barrios, dentro de los cuales merece destacarse el barrio Jaiperá, en el que a pesar de estar constituido por viviendas en serie, cada una posee identidad propia.
4.6 SERVICIOS PÚBLICOS DOMICILIARIOS 4.6.1 Energía y Telecomunicaciones6
Las Empresas Publicas de Medellín son las encargadas de suministrar la energía al municipio, con una cobertura del 100%.
La E.S.P de Urrao opera una central hidroeléctrica con una capacidad de 500.000 kw, energía por mes los cuales son vendidos en bloque a las Empresas Publicas de Medellín para su distribución en el alumbrado público del municipio.
EPM es la entidad dueña de las redes eléctricas y administra el servicio en el municipio con una cobertura del 100%.
EDATEL es la empresa encargada del servicio de telefonía en el municipio del Urrao.
4.6.2 Acueducto, Alcantarillado y Aseo
La prestación de los servicios públicos domiciliarios de acueducto, alcantarillado y aseo en el municipio de Urrao, se ha venido haciendo bajo la responsabilidad indirecta del municipio, con este propósito, se creó la Empresa de servicios públicos de Urrao, mediante el Acuerdo No. 067 del 5 de enero de 1996. Dando cumplimiento así a la ley 142 de 1994, Articulo 17 y a la ley 286 de 1996, articulo 2.
En el Capítulo 5 se presenta el Diagnóstico detallado de los servicios públicos domiciliarios de acueducto, alcantarillado y aseo del casco urbano de Urrao el cual es uno de los objetivos de esta Consultoría.
6 Fuente: Informe Diagnóstico Municipio de Urrao, elaborado en el año 2008, por el Consorcio INARD - AMBIOTEC
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE URRAO
En este capítulo se describen cada uno de los componentes técnicos de acueducto alcantarillado y aseo, su estado y capacidad operativa.
5.1 SISTEMA DE ACUEDUCTO
5.1.1 Fuentes De Abastecimiento Rio Urrao
El Municipio de Urrao se abastece del río Urrao, aproximadamente 30 m antes de su confluencia con la quebrada Ana. La fuente presenta variaciones considerables en la calidad del agua durante las épocas de invierno. De acuerdo a conversaciones sostenidas con empleados de la Empresa de servicios públicos de Urrao nunca se ha presentado disminuciones de caudal hasta situaciones críticas durante las épocas de verano.
Se toman muestras y se realizan análisis de laboratorio al ingreso de la planta de tratamiento de agua potable, los cuales son indicadores de la calidad del agua de la fuente.
Durante el invierno la fuente desborda la estructura de captación y transporta bastantes residuos vegetales.
El municipio dispone de concesión de agua otorgada por CORPOURABA de 83 L/s. De acuerdo con la información suministrada en el informe de INAR-AMBIOTEC, el caudal mínimo de la fuente es de 120 l/s.
Fotografía 1.Río Urrao fuente utilizada para el abastecimiento del Municipio de Urrao.
5.1.2 Sistema De Captación
La captación es del tipo Dique Toma con rejilla de fondo, canal de derivación y estructura de control de caudales para ingreso al desarenador. A continuación se presenta una tabla con las principales dimensiones de la estructura de captación.
Tabla 7. Datos Generales Captación
Coordenadas de Ubicación
Coordenada Norte: 06 ° 20.267´
Coordenada Este: 076° 05.436´
Ancho aproximado del dique toma (m) 6
Elevación (msnm) 2068
Capacidad de la captación (l/s) 120
Caudal captado (l/s) 40
Ancho de la rejilla (m) 0.55
Largo de la rejilla (m) 2.40
Diámetro de las varillas (Pulg) 1/2
Separación entre varillas (mm) 5
En general podemos decir que esta estructura se encuentran en buen estado, no presenta riesgo evidente de inestabilidad geologica, la rejilla presenta suficiente capacidad hidráulica para captar el caudal actual y futuro del sistema.
Fotografía 3. Estructura para Control de Caudales de Ingreso a Desarenador
5.1.3 Aducciones Captación – Desarenadores
De la cámara de control de caudales junto a la captación se desprende una tubería en PVC presión con una longitud aproximada de 70 m y un diámetro de 12” que ingresa a una cámara de derivación de caudales que reparte a dos desarenadores.
La aducción no presenta evidencia de fugas y se encuentra en buen estado
Fotografía 4. Estructura de Ingreso de la Aducción y de Repartición de Caudales
5.1.4 Desarenadores
En el momento el sistema de abastecimiento cuenta con dos desarenadores en buen estado, conformados por cámaras de ingreso, desarenador y cámaras de salida, la primera estructura tiene una longitud de 13.40 m de largo, 2 m de ancho y 1.70 m de profundidad. La segunda estructura tiene 11.40 m de largo, 2.30 m de ancho y 2.16 m de profundidad; esta segunda estructura fue construida mas recientemente cuando se adicionó una nueva línea de conducción de 6”. De la primera estructura más antigua se desprende una conducción en diámetro 8”.
De acuerdo a datos obtenidos con GPS, estas estructuras se encuentran localizadas aproximadamente en coordenadas N= 06° 20.243 y W= 076° 05.454”. Las estructuras se encuentran protegidas por un cerramiento con estacones y alambre de púas, no presenta un alto riesgo ante avalanchas o deslizamientos. A estas estructuras se les realiza mantenimiento aproximadamente 2 veces por mes.
Fotografía 5. Estructuras de Desarenado Sistema de Abastecimiento Urrao
5.1.5 Conducción Desarenadores Planta de Tratamiento
Actualmente el sistema de abastecimiento de agua potable de Urrao cuenta con dos líneas de conducción, paralelas entre sí; la primera línea mas antigua tiene un diámetro de 8” en PVC presión con una longitud aproximada de 2800 m; la segunda línea de conducción tiene un diámetro de 6” en PVC presión y fue adicionada alrededor del año
1997 como recomendación del plan maestro de acueducto y alcantarillado, elaborado por la firma SAEAR S.A
La conducción cuenta con 4 ventosas, con un diámetro de ½” para el adecuado funcionamiento de estas y en general las tuberías presentan un buen estado.
5.1.6 Planta de Tratamiento
El sistema de tratamiento de agua potable del Municipio de Urrao fue construido en 1988, es una planta convencional que cuenta con procesos de mezcla rápida, floculación-coagulación, sedimentación de alta tasa, filtración de alta tasa y desinfección con cloro gaseoso.
La Planta fue diseñada para trabajar con 60 L/s, actualmente la planta opera con un caudal de alrededor de 40 l/s. La planta solo opera 16 horas al día.
El ingreso a la planta de tratamiento se encuentra en las coordenadas N =06° 19.902´, W= 76° 06.760´.
5.1.6.1 Estructura de Entrada, Aforo y Mezcla Rápida
La planta de tratamiento tiene una estructura de entrada compuesta por un canal de sección rectangular de 50 cm de ancho. El sistema de aforo consiste en un vertedero rectangular de cresta delgada donde se miden las alturas de lámina de agua para determinar el caudal de ingreso a la planta de tratamiento. El proceso de mezcla rápida para la coagulación, se realiza en la caída del agua por el vertedero, produciendo un gradiente adecuado para la adición de coagulante (policloruro de aluminio).
La planta cuenta con un buen equipamiento para el almacenamiento del policloruro, tanques de bombeo y bomba dosificadora.
Fotografía 6. Canal de Ingreso y Vertedero de Aforo
Fotografía 7. Sistema de Dosificación del Policloruro (Coagulante)
5.1.6.2 Floculación y Sedimentación
El sistema de potabilización cuenta con dos unidades de floculación hidráulica de flujo horizontal de aproximadamente de 9 m de largo por 3.9 m de ancho, para dos gradientes
de floculación diferentes y tres sedimentadores de alta tasa de 3.90 m de largo y 3.74 m de ancho.
Fotografía 8. .Floculadores Hidráulicos de Flujo Horizontal con Tabiques de Polietileno
Fotografía 9. Sedimentadores de Alta tasa con Paneles de Sedimentación y Canaletas de Recolección de Agua Clarificada.
5.1.6.3 Filtración
La planta cuenta con cuatro filtros convencionales de alta tasa de aproximadamente 2.05 m de ancho y 2.05 m de largo, falsos fondos con viguetas prefabricadas y lechos filtrantes compuestos por gravas de soporte, 0.15m de arena y 0.5m de antracita.
Fotografía 10. Filtros de Alta Tasa y Válvulas de Operación.
En general cada una de las estructuras de la planta de tratamiento de agua potable se encuentra en muy buen estado.
5.1.6.4 Desinfección
Para La desinfección se cuenta con un excelente equipamiento compuesto por una estructura metálica de izaje y descarga del contenedor de cloro gaseoso, un sitio para almacenaje del contenedor de cloro gaseoso y un sistema de dosificación de cloro gaseoso. El cloro es aplicado en un tanque de contacto de 100 m3.
Fotografía 11. Contenedor de Cloro Gaseoso y Sistema de Dosificación de Cloro
5.1.6.5 Caseta de Operación y Laboratorio
En términos generales, la caseta de operación presenta buen estado en su estructura civil, las paredes no presentan deterioro. En cuanto al diseño arquitectónico presenta espacios adecuados y funcionales en cuanto a su distribución, aspectos necesarios para el desarrollo de las actividades propias de una planta de tratamiento de agua potable. Cuenta con un sitio dentro del laboratorio para almacenar los reactivos e insumos requeridos en la operación de la planta. El cloro gaseoso y el polímero de aluminio tienen bodegas de almacenamiento individual en buenas condiciones.
La caseta posee una zona de laboratorio, el cual cuenta con los equipos necesarios para realizar los análisis esenciales para el control de calidad del agua; equipo de jarras, pH-metro, comparador de cloro, turbidípH-metro, etc., los cuales se encuentran en buen estado. La Tabla 8 resume el Inventario de los Equipos de Laboratorio.
Tabla 8. Inventario de Equipos de Laboratorio
ITEM EQUIPO CANTIDAD ESTADO
1 Equipo ensayo de jarras con base iluminada (6 jarras) 1 Bueno
2 Turbidimetro 1 Bueno
3 Colorímetro 1 Bueno
4 Peachímetro 1 Bueno
5 Autoclave 1 Bueno
6 Mini encubadora 1 Bueno
7 Spectroquant Nova 60 1 Bueno
8 Termómetro 1 Bueno
9 Fotómetro digital para medición de cloro 1 Bueno
10 Equipos para medición por membrana 1 Bueno
5.1.7 Análisis De Laboratorio
La lista siguiente presenta los análisis de calidad del agua tratada que se efectúan en el laboratorio de la PTAP y algunos en laboratorios particulares.
Coliformes totales UFC/100 ml Alc. A la Fenolftaleina(mg/l CaCO3)
Mesófilos UFC 100ml Dureza total– mg/L
Coliformes Fecales UFC/100 ml Dureza cálcica
pH Sulfatos – mg/L
Turbiedad UNT Hierro total– mg/L
Sustancias flotantes Temperatura (ºC)
Nitritos – mg/L Mercurio – mg/L
Nitratos _ mg/L Plomo – mg/l
Nitrógeno Amoniacal – mg/l Plaguicidas – mg/L Alcalinidad total – mg/L
Los análisis realizados al agua, demuestran que el agua suministrada a la población es apta para el consumo humano.
En general la planta tiene un excelente equipamiento de laboratorio.
Fotografía 12. Equipos de Laboratorio Planta de Tratamiento de Agua Potable Urrao
5.1.8 Tanques de Almacenamiento
En el sistema de abastecimiento de agua potable existen dos tanques de almacenamiento, el primero tiene una capacidad de 750 m3, de dimensiones aproximadas de 21.m x 10.7 m y 3.4 m de profundidad, construido en 1988 y se encuentra en perfecto estado, el cual surte al casco urbano del municipio. El segundo tiene una capacidad de 432 m3, y de dimensiones 11 m x 11m y 3.6 m de profundidad fue construido hace 50 años, presenta grietas, fugas y es el encargado de surtir el barrio Jaiperá. Estos tanques cuentan con sistema de rebose, tapas de inspección de nivel y caja de válvulas, en la cual se encuentra la válvula de control de salida a la red de distribución.
Al tanque del sector de Jaiperá se le adiciono recientemente una válvula piloteadora de control para evitar los reboses en el tanque y permitir un funcionamiento automático de este.
El tanque principal se encuentra ubicado en las coordenadas N=06° 19.917´ y W= 076° 06.782´, el tanque Jaiperá se encuentra ubicado en las coordenadas N=06° 19.597´ y W=076° 08.0.21´.
Con estos dos tanques se garantizar un volumen de almacenamiento total de 1.182 m3. De acuerdo al análisis realizado de la demanda en la tabla 5, el almacenamiento existente garantizaría la atención a la demanda hasta el año 2016, por lo cual en este año debería ejecutarse el diseño y construcción de una nueva unidad de almacenamiento.
Fotografía 13. Tanque de Almacenamiento Principal
5.1.9 Red de Distribución
La red de distribución está bien conformada por un sistema enmallado, no presenta mayores problemas debido a la ubicación geográfica y topográfica del sector, la cual permite conducir el agua con buena presión.
La red tiene una longitud aproximada de 32.826 m, la tubería tiene diámetros que van desde 2” a 8”, en materiales de PVC RDE 21 con 30.761 m. (93.7 %) y HG con 2.065 m (6.2 %).
La Tabla siguiente resume el balance y el estado de las redes de distribución del casco urbano de Urrao.
Tabla 9. Balance Redes de Distribución
Ø PULG MATERIAL LONGITUD (m) ESTADO FÍSICO (B/R/M) 8" PVC 4193 Bueno 6" PVC 3525 Bueno 4" PVC 2466 Bueno 3" PVC 6684 Bueno 2" PVC 15931 Bueno 2" HG 2065 Regular TOTAL 32826
Fuente: E.S.P de URRAO
De acuerdo a funcionarios de la Empresa de Servicios Públicos de Urrao se presentan fugas principalmente en la tubería Hg, por lo cual se hace necesario reponer estas redes debido a su antigüedad y mal estado.
Hay algunos sectores en la parte alta del municipio que cuentan con redes del sistema de abastecimiento principal, sin embargo se encuentran conectados a sistemas independientes por razones económicas y de orden social.
5.1.10 Macromedición
La macromedición se efectúa a la salida del Tanque de Almacenamiento de 750 m3 mediante un macromedidor volumétrico de 6” en buen estado.
Fotografía 15. Macromedidor Diámetro 6”
5.1.11 Micromedición
Existen 3884 micromedidores volumétricos, instalados, garantizando una cobertura del 100% en micromedición.
5.1.12 Indicadores
En la siguiente tabla se observa los indicadores relevantes del sistema de acueducto.
Tabla 10. Indicadores del Sistema de Acueducto
INDICADOR VALOR ACTUAL
Cobertura 100%
Micromedición (sobre el total de
conexiones domiciliarias) 100%
Pérdidas 31%
Funcionamiento del sistema Funciona adecuadamente Calidad (agua apta para consumo
humano) El agua es potable
5.1.13 Recomendaciones del Plan Maestro
El plan maestro de acueducto y alcantarillado fue elaborado en el año 1995 y muchas de las recomendaciones establecidas en él fueron ejecutadas. En la actualidad (2012), se hace necesario reponer las redes existentes en Hg diam 2” (2 km aprox).
En general podemos decir que el sistema de abastecimiento de agua potable del Municipio de Urrao se encuentra en un óptimo estado.
5.2 SISTEMA DE ALCANTARILLADO
El sistema de alcantarillado del municipio es combinado, fue construido en concreto, tiene una longitud de 23.803 m y diámetros que van desde 4” hasta 40”. Según catastro realizado en el PMAA de 1995, posee varias descargas que de una u otra forma se entregan al Río Penderisco. En la actualidad hay un pre tratamiento que atiende aproximadamente el 60% de las descargas de aguas residuales y está en discusión la construcción de la Planta de Tratamiento de Aguas Residuales debido al porcentaje tan alto de autodepuración que presenta la fuente receptora, concepto que fue emitido según los encargados de la E.S.P por CORPOURABA.
5.2.1 Fuente Receptora
Las principales descargas de la población de Urrao se dan en el sitio de pre tratamiento que entrega su efluente en el Río Penderisco, otras descargas entregan a coberturas y caños que finalmente descargan al río Penderisco, quedando todavía algunas entregas individuales de casas en la periferia por recoger.
Los vertimientos al río se ubican en un tramo comprendido entre el puente de “La Magdalena”, extendiéndose aguas abajo hacia el puente de “La Florida”.
El uso que tiene el río en el trayecto de la zona urbana es básicamente recreativo y paisajístico y receptor de las aguas residuales.
Las descargas al Rio Penderisco son entregadas en conducto cerrado y por gravedad con más de 360 kg/día de DBO5.
En la siguiente tabla se presentan los principales vertimientos del municipio de Urrao, este aforo fue realizado por la E.S.P para la elaboración del PSMV (2005).
Tabla 11. Principales Vertimientos y Caudales
5.2.2 Redes De Alcantarillado Existentes
En el estudio del Plan Maestro de Acueducto y Alcantarillado del Municipio de Urrao (SANEAR 1995) se sectorizó el sistema de alcantarillado en dos (2) distritos: Distrito Norte y Distrito Central.
Los Colectores existentes en el municipio de Urrao son: El Indio, Circunvalar y Jaiperá Sur, los cuales permiten interceptar y transportar el 89% de las AR hasta un lote aledaño al Cementerio donde se construyó un pre tratamiento.
En el PMAA plantea la construcción de otros dos colectores de los sectores aislados de Jaiperá Norte y Buenos Aires los cuales no pueden llevar sus AR por gravedad al pre tratamiento debido a la diferencia de cotas por lo que se necesitara realizar bombeo. El sistema de alcantarillado esta compuesto por 23.803 ml de tubería los cuales se discriminan en la siguiente tabla.
Tabla 12. Redes de Alcantarillado
Ǿ (In) LONGITUD(mts) MATERIAL
4 80 Concreto 6 464 Concreto 8 8.136,35 Concreto 8 88,80 PVC 10 6.132 Concreto 10 223,85 PVC 12 3.859,30 Concreto 12 328 PVC 14 1.390 Concreto 15 1.377 Concreto 16 35 PVC 18 656 Concreto 18 235 PVC 21 80 PVC 21 420 Concreto VERTIMIENTO CAUDAL No l/s 1 9,11 2 10,92 3 2,89 4 7,52
24 82 Concreto
30 112 PVC
40 104 PVC
5.2.3 Recomendaciones Del Plan Maestro, PSMV Y De Este Estudio
En el plan maestro de acueducto y alcantarillado elaborado por la firma Sanear en el año 1995, se estableció la construcción de algunos colectores y sistemas de tratamiento de aguas residuales independientes al existente actualmente (pre tratamiento junto al cementerio). De este estudio y los elaborados por el PSMV en el año 2006 se establecieron algunos proyectos a ejecutar que se relacionan a continuación.
Tabla 13. Proyectos a Ejecutar en el PSMV
PROGRAMA 1 Recuperación
ambiental de las quebradas que reciben descargas del alcantarillado de la zona central del área urbana del municipio de Urrao
PROYECTO 1.1
Participación comunitaria en procesos de disminución de la contaminación generada por el vertimiento de las aguas negras a quebradas.
PROYECTO 1.2
Construcción del tramo faltante del interceptor de la circunvalar para conducir las aguas residuales al sistema de pre tratamiento del sector central.
PROYECTO 1.3
Construcción del colector el Sacatín desde el barrio 20 de Julio hasta la Cra. 31.
PROYECTO 1.4
Conducción de las aguas del vertimiento de la Administración Municipal, La Ciudadela Educativa y Cultural del Penderisco y el barrio Laureles hacia el colector Jaiperá.
PROGRAMA 2
Tratamientos de las aguas residuales del casco urbano del municipio de Urrao.
PROYECTO 2.1
Construcción de obras complementarias del sistema de pre tratamiento de aguas residuales del sector central.
PROYECTO 2.2
Construcción del sistema de tratamiento para las aguas residuales del sector del Barrio Buenos Aires.
PROYECTO 2.3
Construcción del sistema de tratamiento para las aguas residuales de un pequeño sector del barrio Las Orquídeas. PROYECTO 2.4
Construcción de red de alcantarillado y sistema de tratamiento para las aguas residuales del barrio Laureles parte baja.
PROYECTO 2.5
Construcción de la primera etapa del sistema de tratamiento biológico para las aguas residuales del sector Centro
En la visita técnica realizada para este estudio se evidencio como una problemática adicional la insuficiencia hidráulica de un ramal de alcantarillado combinado diam 8” ubicado en el sector el Llano, aledaño al Aeropuerto. En este ramal de alcantarillado de aproximadamente 400 m, el agua desborda por las cámaras de inspección y se hace necesario su reposición.
Otro problema evidenciado es el mal estado de algunas de las coberturas que recogen caños y quebradas que atraviesan el municipio, en especial el sitio ubicado en coordenadas N=06° 19.180´ y W=076° 08.142´ junto a la “Quebraita”.
En la siguiente fotografía se muestra el sitio de mayor afectación.
.
Fotografía 16. Afectación Box-Coulvert Junto a la “Quebraita”
Como puede observarse esta afectación de la cobertura pone en riesgo el abastecimiento de un sector del Municipio.
Dentro de los proyectos más importantes por ejecutar es el relacionado en la tabla del PSMV, como construcción de red de alcantarillado y sistema de tratamiento para las aguas residuales del barrio Buenos Aires.
5.2.4 Características de las Aguas Residuales
En el 2006 se efectuó una jornada de aforo y caracterización del vertimiento de aguas residuales para el PSMV de Urrao. El sitio seleccionado es la descarga más
representativa que vierte al río Penderisco; allí se colecta la mayor parte de las aguas tributarias de la zona central del área urbana, además es de fácil acceso y adecuación. En la Tabla siguiente se presentan los resultados obtenidos.
Tabla 14. Análisis de la Caracterización de las ARD Urbanas
PARÁMETRO UNIDADES MÉTODO VALOR
OBTENIDO Sólidos
Suspendidos mg/l Gravimétrico 250
PH Unidades pH Electrométrico 7,05
DQO mg/l Micro DQO 22.0
DBO mg/l Test DBO 0.40
OD mg/l Oximetría 7.62
Fósforo Total mg/l P Fotométrica 3.28
Nitrógeno Total mg/l N Fotométrica 1.1
Coliformes
Totales UFC/100ml F x M 87x103
Escherichia Coli UFC/100ml F x M 15x103
Fuente: Reporte de ensayos microbiológico y fisicoquímicos ACUAZUL Ltda. 2006
5.2.5 Planta de Tratamiento de Aguas Residuales
En la actualidad solo existe un pre tratamiento para las aguas residuales. El sistema consta de las siguientes estructuras:
El Canal de entrada, de 2,1m de largo, 0,7m de ancho y h=0,5m, garantizará un flujo laminar uniforme hacia los otros componentes del sistema.
Reja de cribado (2). Para atrapar basuras y materiales gruesos, se instalaron dos rejas en paralelo de 0,7m x 0,7m, inclinadas a 45º y separadas por un tabique. En la entrada de cada reja se instalo una compuerta manual para aislarla y realizarle limpieza, obligándose al paso de todo el flujo por la otra reja.
Cada reja tiene una bandeja superior para escurrir el material atrapado, que luego se encalará y dispone en las trincheras de donde se extraen cuando se llenen las trincheras, para llevarlo hasta el relleno sanitario.
Desarenadores (2), de 3,6m de largo, 0,7m de ancho y 1,0m de profundidad total (incluida la tolva de arenas de h=0,5m), están separados por un tabique y tienen 60 L/s de capacidad cada uno, además de compuertas manuales de entrada y salida, que permiten trabajar con un módulo, mientras se realiza la limpieza del otro módulo.
Cada desarenador, cuenta con su sistema de purga de arenas y lodos, controlado por una válvula de bola de 3”, que permite descargar dichos lodos sobre una caja de recolección ubicada en un costado de la estructura.
El sistema de aforo de caudales, es una canaleta Parshall de 6” en fibra de vidrio, que tiene una reglilla graduada para medir la lámina de agua que se calibra previamente con aforos volumétricos.
En el momento es necesario colocar nuevamente una de las rejillas, pues esta fue robada.
Fotografia 17. Estructura de Pre tratamiento de las Aguas Residuales del Municipio de Urrao
5.2.6 Indicadores
En la siguiente tabla se observa los indicadores relevantes del sistema de acueducto.
Tabla 15. Indicadores del Sistema de Alcantarillado
COBERTURA 96%
Funcionamiento del sistema
En general bueno exceptuando algunos tramos que presentan insuficiencia hidráulica
Cobertura del pre tratamiento
5.3 SISTEMA DE ASEO
El sistema de aseo es manejado por la Empresa Servicios Públicos de Urrao, con 3.970 suscriptores. Cuenta con cobertura del 100% y con prestación del servicio mediante vehículo compactador, se cuenta con dos microrutas, un área de servicio exclusivo (plaza de mercado) y servicio de barrido manual con cobertura del 100% de las vías del casco urbano.
5.3.1 Producción de Residuos Sólidos
La tabla siguiente resume la producción de residuos sólidos mensual por tipo de usuario y la producción total de residuos sólidos generados en el municipio.
Tabla 16. Producción Total de Residuos Sólidos
Tipo de edificación No. de edificaciones Producción/usuario-mes Residuos sólidos producidos (Ton/mes) Domiciliares 3.626 44,25 160,45 Comerciales 288 96,32 27,74 Industriales 1 2.347 2,35 Oficiales 55 167,03 9,19 E.S.P especiales 19 9,88 0,1877 TOTAL 4.192 199,9
Fuente: PGIRS Urrao 2005
La población de Urrao realiza separación en las viviendas. Para la recolección de los residuos se utilizan dos macro rutas, las cuales se subdividen en dos microrutas. La ruta de recolección selectiva se realiza en coches pequeños para reciclable y en vehículo compactador para orgánico e inservible.
5.3.2 Recolección y Transporte
Las labores de recolección se realizan en dos rutas de recolección, dos (2) veces por semana para los sectores domiciliario, comercial e industrial y la plaza de mercado. Los días de recolección asignados para cada ruta son los siguientes:
Ruta 2: Martes y Viernes, la zona centro y norte del municipio. La jornada de trabajo para las labores de la recolección inicia a las 6:00 am, con el abastecimiento de combustible que se le realiza al vehículo recolector, pero el trabajo en sí de recolección se inicia entre las 6:15 am.
Los tiempos de recolección son:
Ruta 1. Tiempo productivo de recolección TPR = 4.45 Horas Tiempo promedio improductivo de viaje (horas) = TIP = 2.9 Horas Ruta 2. Tiempo productivo de recolección TPR = 5.45 Horas
Tiempo promedio improductivo de viaje (horas) = TIP = 2.5 Horas
La recolección de los residuos sólidos generados en el municipio se realiza en un vehículo compactador, con la ayuda de 4 operarios incluido el conductor.
5.3.3 Residuos Especiales
La E.S.P no brinda ningún servicio especial. El Hospital San Vicente de Paul sede Urrao, cuenta con un incinerador del cual se beneficia el hospital y los demás generadores de este tipo de residuo.
5.3.4 Barrido de Calles
El barrido de calles es realizado por personal de la cooperativa AMIMBASUR, contratada por la ESP de Urrao. Los integrantes del grupo se aprovisionan de pala, escobas, costales. La longitud total de vías que requieren barrido y limpieza es de 9 Km.
La siguiente tabla muestra las rutas de barrido manual en el municipio de Urrao.
Tabla 17. Rutas de Barrido Manual
SECTOR DIAS DURACION
(horas)
No OPERARIOS
Avenida Martes – Jueves 6 1
B. Obrero y Canoa Martes- Jueves - Sábado
5 2
Moravia Lunes-
Miércoles-Viernes
2:30 1
Patio Bonito y Laureles
Martes-Jueves 6:30 1
Centro Todos los días 5:30 2
5.3.5 Aprovechamiento de Residuos Sólidos
Gracias a los programas de manejo integral de residuos sólidos, MIRS, que se han venido desarrollando en el municipio desde el año 2000, se ha logrado que aproximadamente en el 50% de las viviendas realicen una adecuada separación de los residuos sólidos que a diario se generan en ellos, incrementándose notablemente el porcentaje de material recuperado y/o tratado diariamente y disminuyéndose la fracción que es llevada a enterramiento. De otro lado, es importante destacar que algunos materiales como frascos de vidrio, tarros plásticos, cajas de cartón y otros materiales son reutilizados diariamente en los quehaceres del hogar.
Para desarrollar esta actividad se cuenta con una plataforma cubierta, localizada en el relleno sanitario, con un área de 192 m2 (8 metros de ancho por 24 de largo), que cuenta con 8 camas en madera de 2 metros de ancho por 7 metros de largo, cada una presenta tres compartimentos que facilitan las labores de volteo y manejo del material orgánico que se procesa diariamente.
Semanalmente se acondiciona una cama con los residuos orgánicos, dicho material es volteado periódicamente con el fin de disminuir olores y acelerar el proceso de compostaje. En un periodo entre 40 y 45 días se obtiene compost.
En el centro de aprovechamiento de orgánico, el lixiviado generado durante la etapa inicial del proceso de compostaje, es conducido por medio de un canal hasta un tanque, para luego recircularlo hacia las masas de residuos en proceso evitando así la contaminación del suelo y del agua.
5.3.6 Disposición Final
El Municipio de Urrao cuenta para la disposición final de los residuos sólidos con un relleno sanitario llamado Parque Ambiental Las Orquideas, localizado en coordenadas geodésicas aproximadas N=06° 19.976´ W=76° 08.375´en la vereda la Montañita, la disposición se realiza durante 4 días a la semana, disponiéndose un aproximado de 7 a 8 ton/día. En el relleno sanitario laboran 7 personas.
En general la operación del relleno sanitario es buena, conformándose debidamente las celdas de disposición con su cobertura, también se construyen debidamente las chimeneas para evacuación de gases y el sistema de recolección de lixiviados.
Fotografia 18. Relleno Sanitario Parque Ambiental Las Orquideas.
Los lixiviados se recogen en un sitio excavado en predios del relleno sanitario, con una geomembrana que impide que estos se percolen en el terreno, para luego ser bombeados y aspersados en el relleno cuando las condiciones climaticas lo permiten, esto con el fin de que se evaporen.
En la siguiente fotografía se observa el sistema de recolección de lixiviados.
El relleno sanitario tambien cuenta con un sistema de pesaje por medio de una bascula para vehiculos donde se registra el peso del vehiculo a la entrada del relleno y poder asi tener un control real sobre las toneladas de residuos solidos dispuestos.
Fotografia 20. Bascula para pesaje de vehiculo
Actualmente el relleno sanitario del municipio de Urrao está próximo a cumplir su vida útil por lo que está en proceso de clausura. Actualmente se están realizando todos los trámites y las adecuaciones del relleno nuevo que estará ubicado contiguo al actual relleno.
El relleno actual esta ubicado a pocos metros del Río Urrao y de la quebrada la Lucia cerca a la cabecera Municipal.
5.3.7 Proyecto de Regionalización
En el momento no existen proyectos de regionalización para la prestación de los servicios públicos en el Suroeste Antioqueño.
5.3.8 Indicadores
A continuación se presentan los indicadores relevantes del servicio de Aseo en el municipio de Urrao.
Tabla 18. Indicadores Generales del Servicio de Aseo
RECOLECCION Y TRANSPORTE
GENERACION DE RESIDUOS SOLIDOS Ton/Día 6.66
PRODUCCION PERCAPITA DE RESIDUOS SOLIDOS Kg/Hab/Día 0.44
RESIDUOS URBANOS RECOLECTADOS Ton/Mes 190.07
% RESIDUOS SOLIDOS URBANOS RECOL/RESIDUOS
SOLIDOS GENERADOS % 95.07
PREDIOS URBANOS ATENDIDOS CON EL SERVICIO Predios 3970
COBERTURA URBANA ( R&T) % 99.54
NUMERO DE OPERARIOS Opera. 4
RUTA SELECTIVA SI
DISPOSICION FINAL
VIDA UTIL DEL RELLENO SANITARIO Años 1
RESIDUOS SOLIDOS DISPUETOS Ton/Mes 78.58
%RESIDUOS SOLIDOS DISPUESTOS/R.S. GENERADOS % 39.31
MATERIAL APROVECHADO Ton/Mes 111.49
%RESIDUOS SOLIDOS APROVECHADOS/R.S. GENERADOS % 55.77
INFORMACION EMPRESA
USUARIOS TOTALES FACTURADOS 3970
COBERTURA DEL BARRIDO Y LIMPIEZA % 100
NUMERO DE OPERARIOS BARRIDO Opera. 6
LONGITUD DE VIAS QUE DEMANDAN BARRIDO Km. 9
Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Urrao
