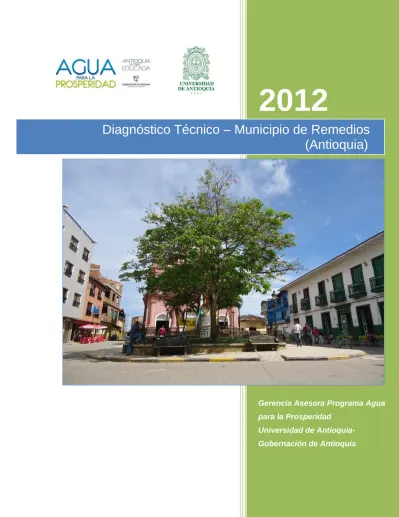

2012
Gerencia Asesora Programa Agua
para la Prosperidad
Universidad de Antioquia-
Diagnóstico Técnico – Municipio de Remedios
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 10
2 ÁREA DEL PROYECTO ... 12
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN... 14
3.1 TRABAJO DE CAMPO ... 14
3.2 CONSECUCIÓN Y EVALUACIÓN DE LA INFORMACIÓN SECUNDARIA ... 15
3.3 INFORMACIÓN CARTOGRÁFICA ... 16
4 ASPECTOS GENERALES DEL MUNICIPIO DE REMEDIOS ... 17
4.1 LOCALIZACIÓN GENERAL ... 17
4.2 ASPECTOS DEMOGRÁFICOS ... 17
4.2.1 Información DANE ... 18
4.2.2 Población fija para el año base, 2012 ... 18
4.2.3 Población en situación de desplazamiento ... 19
4.2.4 Población flotante para el año base, 2012 ... 20
4.2.5 Población total para el año base, 2012 ... 20
4.2.6 Nivel de Complejidad Actual ... 21
4.2.7 Proyección de Población ... 21
4.2.8 Nivel de complejidad de acuerdo a la población proyectada ... 25
4.3 SERVICIOS PÚBLICOS DOMICILIARIOS ... 25
4.3.1 Acueducto, Alcantarillado y Aseo ... 25
5.1.1 Fuentes de Abastecimiento ... 30
5.1.2 Sistemas de Captación ... 31
5.1.3 Sistema de Captación Quebrada La Culebra ... 31
5.1.4 Sistema de Captación Quebrada El Cristo ... 32
5.1.5 Sistema de Captación Caño La Primavera ... 33
5.1.6 Líneas de Aducción ... 35
5.1.7 Sistemas de bombeo ... 39
5.1.8 Sistema de bombeo Tanque de almacenamiento de la Planta de Potabilización de Agua El cristo – Tanque de almacenamiento ... 43
5.1.9 Desarenadores ... 44
5.1.10 Plantas de Potabilización de Agua ... 46
5.1.11 Análisis de Laboratorio... 55 5.1.12 Tanques de Almacenamiento ... 56 5.1.13 Red de Distribución ... 57 5.1.14 Macromedición ... 59 5.1.15 Micromedición ... 59 5.1.16 Indicadores ... 59
5.1.17 Resumen del Sistema de Acueducto ... 60
5.1.18 Análisis de Demanda del Sistema de Acueducto ... 62
5.1.19 Recomendaciones del Plan Maestro ... 64
El servicio no es continuo, se hacen cortes de 6 horas diarios, de acuerdo al trabajo de campo el sistema abastece un sector rural. Situación que genera una pérdida de presiones, por lo que no se cumplen con los valores mínimos estipulados por el RAS/2000. ... 65
5.2 SISTEMA DE ALCANTARILLADO ... 65
5.2.1 Fuentes Receptoras ... 65
5.2.2 Redes de Alcantarillado Existentes: ... 69
5.2.3 Sumideros: ... 71
5.2.4 Tanques sépticos ... 71
5.2.5 Zonas sin servicio de redes de alcantarillado ... 72
5.2.6 Características de las aguas residuales ... 73
5.2.7 Planta de Tratamiento de Aguas Residuales ... 75
5.2.8 Indicadores ... 75
5.2.9 Recomendaciones del Plan Maestro ... 76
5.2.10 Evento de emergencia ... 77
5.3 SISTEMA DE ASEO ... 85
5.3.1 Producción de Residuos Sólidos ... 85
5.3.2 Recolección y Transporte ... 85
5.3.3 Residuos Especiales ... 86
5.3.4 Barrido y Limpieza de vías ... 87
5.3.5 Aprovechamiento de Residuos Sólidos ... 87
5.3.6 Disposición Final ... 88
LISTA DE TABLAS
Tabla 1 Listado de los Municipios Objeto del Estudio ... 13
Tabla 2 Planchas Bases Cartográficas y Topográficas IGAC ... 16
Tabla 3 Consolidado de la dinámica demográfica del municipio de Remedios y población proyectada por el DANE al año 2012 ... 18
Tabla 4 Población Municipio Remedios ... 18
Tabla 5 Población en Situación de Desplazamiento ... 19
Tabla 6 Asignación del Nivel de Complejidad ... 21
Tabla 7 Datos iniciales y tasas de crecimiento acorde al método ... 22
Tabla 8 Proyecciones de población para la zona urbana del municipio de Remedios ... 22
Tabla 9 Proyecciones de población y demanda del acueducto del municipio de Remedios ... 24
Tabla 10 Caudales Teóricos incluyendo población flotante ... 25
Tabla 15 Línea de Aducción Canal Abierto Bocatoma – Desarenador ... 38
Tabla 16 Dimensiones Sedimentador ... 49
Tabla 17 Dimensiones Canal de cloración ... 50
Tabla 18 Dimensiones Sedimentador ... 53
Tabla 19 Dimensiones Canal de cloración ... 55
Tabla 20 Clase de tubería en la red de distribución ... 57
Tabla 21 Mediciones de Presión ... 58
Tabla 23 Indicadores del Sistema de Acueducto del Municipio ... 59
Tabla 24 Resumen del Sistema de Acueducto... 60
Tabla 25 Resumen Capacidad instalada y requerida Sistema de Acueducto ... 62
Tabla 26 Longitud total de la tubería, diámetros y materiales ... 69
Tabla 27 Muestreo Botadero Barrio Resurrección – El Ahorcado ... 73
Tabla 28 Muestreo – Botadero Monteblanco ... 74
Tabla 29 Muestreo – Botadero Juan Pablo II ... 74
Tabla 30 Indicadores del Sistema de Alcantarillado del Municipio ... 75
Tabla 32 Indicadores del Servicio Público de Aseo del Municipio ... 91
LISTA DE FIGURAS
Figura 1 Localización del Proyecto ... 12
Figura 2 Localización General del Municipio de Remedios ... 17
Figura 3 Análisis Capacidad instalada y requerida Sistema de Acueducto ... 63
Figura 4 Capacidad de Almacenamiento instalada y requerida ... 63
LISTA DE FOTOS
Foto 1 Sector El Alto de la Pava ... 29
Foto 2 Fuentes de Abastecimiento ... 30
Foto 3 Sistema de Captación Quebrada La Culebra ... 31
Foto 4 Sistema de Bombeo La Culebra ... 32
Foto 5 Sistema de Captación El Cristo ... 33
Foto 6 Sistema de Captación Caño La Primavera ... 34
Foto 7 Aducción La Culebra ... 36
Foto 8 Línea de Aducción Canal Abierto Bocatoma – Desarenador El Cristo ... 38
Foto 9 Bombeo Bocatoma No.2 Caño La Primavera – Tanque de succión ... 40
Foto 10 Proceso de desinfección La Primavera ... 41
Foto 11 Sistema de Bombeo Tanque de succión – Tanque de almacenamiento elevado 41 Foto 12 Sistema de Bombeo La Culebra – Desarenador El Cristo ... 42
Foto 13 Sistema de bombeo El Cristo ... 44
Foto 14 Desarenador ... 45
Foto 15 Plantas de Potabilización de Agua ... 46
Foto 16 Turbina Lavado de filtros y sedimentadores ... 47
Foto 20 Salida PPA1... 51
Foto 21 Bodega Cloro Gaseoso ... 51
Foto 22 Caseta de operaciones y Laboratorio ... 52
Foto 23 Entrada PPA2 ... 52
Foto 24 Floculación ... 53
Foto 25 Sedimentador PPA2 ... 54
Foto 26 Filtración PPA2 ... 54
Foto 27 Bodega Cloro Gaseoso ... 55
Foto 28 Tanques de Almacenamiento ... 56
Foto 29 Mediciones de presión ... 58
Foto 30 Descarga de Aguas Residuales Sector El Cristo ... 66
Foto 31 Descarga de Aguas Residuales Barrio 20 de Julio... 66
Foto 32 Barrio San Pablo ... 67
Foto 33 Descargas de alcantarillado y Cianuración ... 67
Foto 34 Descarga Sector Matadero ... 68
Foto 35 Descarga Calle Matadero ... 68
Foto 36 Descargas individuales Mariangola ... 69
Foto 37 Vía Barrio Llano de Córdoba ... 70
Foto 38 Empalme Mariangola ... 71
Foto 39 Barrio Llano de Córdoba ... 72
Foto 44 Tránsito de vía ... 81
Foto 45 Localización trabajos de pavimentación, red de alcantarillado en mal estado ... 83
Foto 46 Recolección de Residuos Sólidos ... 86
Foto 47 Celda para residuos hospitalarios ... 87
Foto 48 Barrido y limpieza de áreas públicas ... 87
Foto 49 Caseta y bodega de reciclaje ... 88
Foto 50 Relleno Sanitario Municipal ... 90
LISTA DE ANEXOS
Anexo 1 Cámara Anexo 2 Organigrama
Anexo 3 Escritura Pública Aguas del Nordeste
Anexo 4 GD-F-001 Manual de Funciones y Perfil del empleo Anexo 5 1105-4466 La Primavera
Anexo 6 1105-4467 El Cristo
Anexo 8 AA-F-002 Informe de Calidad del Agua IRCA_2011 Anexo 9 Facturas pend 2011 concesiones
Anexo 10 130ZF-3457 RS Anexo 11 130ZF-4164 RS
1 INTRODUCCIÓN
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo, acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular los municipios en su totalidad, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del programa son incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante convenio interadministrativo, establecido en el Contrato Proyecto PDA ASCON11-172 de 2011, suscrito entre la Universidad de Antioquia y la Gobernación.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico de los sesenta municipios que hacen parte del Programa Agua para la Prosperidad en Antioquia.
Esta etapa de actualización de los diagnósticos, es esencial para identificar las necesidades de los municipios y posteriormente priorizar los proyectos de acuerdo a lo identificado; y así definir la inversión requerida para cada uno; con el objeto de aumentar los indicadores de cobertura, calidad y continuidad.
A continuación se presenta la actualización del diagnóstico técnico del municipio de Remedios, realizado por la Gerencia Asesora del Programa Agua para la Prosperidad, en la cual se describen los aspectos generales del municipio, la infraestructura existente, su funcionamiento y operación para cada uno de los sistemas, así como anexos de los documentos y registros soporte de la información recopilada durante la visita de campo realizada al municipio objeto de estudio, bajo la cual se desarrolla este informe.
2 ÁREA DEL PROYECTO
Antioquia es una de las entidades territoriales mas antiguas de Colombia, habiendo sido creada en 1576 con el nombre de Provincia de Antioquia, el cual conservó hasta 1856 cuando se conformó en Estado Soberano, que en 1886 se convirtió en el actual departamento con la desaparición de los Estados Unidos de Colombia.
Antioquia es uno de los 32 departamentos de Colombia, localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al occidente con el departamento del Chocó; al oriente con los departamentos de Bolívar, Santander y Boyacá; y al sur con los departamentos de Caldas y Risaralda. Ver Figura 1 Localización del Proyecto.
El departamento se encuentra dividido en 125 municipios, de los cuales Turbo es Distrito Especial Portuario. De estos municipios, sesenta (60) son objeto del presente contrato. Ver Tabla 1 Listado de los Municipios Objeto del Estudio.
Tabla 1 Listado de los Municipios Objeto del Estudio LISTADO DE MUNICIPIOS OBJETO DEL ESTUDIO
REGIÓN MUNICIPIO REGIÓN MUNICIPIO
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquia Necoclí San José de la
Montaña San Juan de Urabá
Santa Rosa de Osos Vigía del Fuerte
OCCIDENTE Anzá OCCIDENTE Giraldo Buriticá Heliconia Caicedo Peque Cañasgordas Sabanalarga Frontino Uramita
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN
Para realizar la descripción de la infraestructura se llevó a cabo una visita de campo en el municipio de Remedios durante los días 31 de mayo, 1 y 2 de junio del año 2012, con el objeto de evaluar el estado actual de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo.
3.1 TRABAJO DE CAMPO
Para la elaboración del presente informe de diagnóstico, se realizaron visitas y reconocimiento de campo por parte del equipo técnico de la Gerencia Asesora del Programa de Agua para la Prosperidad.
Las visitas y reconocimientos de campo fueron apoyados por el personal profesional y operativo de la Unidad de Servicios Públicos del Municipio:
Directora Técnica y de Proyectos Aguas del Nordeste S.A. E.S.P.: Ing. Nidia Parody. Fontanero: Sr. Eladio.
Operador Planta de Potabilización de Agua y Sistema de Bombeo: Manuel Guillermo Ruíz
El objetivo de las visitas es realizar el reconocimiento de la infraestructura a nivel físico e identificar condiciones del funcionamiento y falencias de cada componente.
Es importante aclarar que durante el trabajo de campo no se encontró que se estuvieran ejecutando obras para algún componente objeto del presente diagnóstico.
La recopilación de los aspectos técnicos de cada sistema, se diligenció en formatos que incluían aspectos administrativos, legales, técnicos y ambientales de los componentes objeto de valoración.
De forma más detallada, las actividades realizadas fueron las siguientes:
- Recopilación de información in situ de la infraestructura: captaciones, sistemas de bombeo, plantas de potabilización de agua, redes de distribución, redes de alcantarillado, relleno sanitario, manejo de residuos sólidos, proyectos en ejecución o ejecutados, etc.
- Para las estructuras existentes se realizó: reconocimiento del sistema de operación y corroboración de planos existentes.
3.2 CONSECUCIÓN Y EVALUACIÓN DE LA INFORMACIÓN SECUNDARIA
Para dar cumplimiento con las metas del diagnóstico se llevo a cabo la consecución y evaluación de la información existente de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo.
La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos desarrollados hasta la fecha, que han incluído, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados, y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
Durante la visita realizada al municipio, en las oficinas de Aguas del Nordeste S.A. E.S.P., se recopiló la siguiente información relacionada con la prestación de los servicios de Acueducto, Alcantarillado y Aseo:
- Plan Maestro de Acueducto y Alcantarillado (PMAA), 2010. A cargo del Consorcio Conacor.
- Plan de Gestión Integral de Residuos Sólidos 2005-2020.
Coordinado por la Ingeniera Ambiental Sandra Milena Rodríguez Garcés. 2005-2020.
- Actualización Plan de Gestión Integral de Residuos Sólidos 2009. - Plan de Saneamiento y Manejo de Vertimientos (PSMV), 2008.
Elaborado por JMA Ingeniero Sanitario.
3.3 INFORMACIÓN CARTOGRÁFICA
Las bases cartográficas y topográficas del municipio se encuentran en el Instituto Geográfico Agustín Codazzi en las siguientes planchas:
Tabla 2 Planchas Bases Cartográficas y Topográficas IGAC ESCALA PLANCHA
1:100.000 117 1:50.000 117-II 1:25.000 117-II-D 1:10.000 117-II-D-2
Fuente: Informe Diagnóstico Municipio de Remedios INAM-085-ITE-001-2008-1 Consorcio INAR-AMBIOTEC
4 ASPECTOS GENERALES DEL MUNICIPIO DE REMEDIOS
En este capítulo se presenta un resumen de los aspectos básicos del municipio de Remedios.
4.1 LOCALIZACIÓN GENERAL
Remedios es un municipio de Colombia, localizado en la subregión Nordeste del departamento de Antioquia a una distancia de 190 kilómetros de la ciudad de Medellín, capital de Antioquia.
Figura 2 Localización General del Municipio de Remedios
4.2 ASPECTOS DEMOGRÁFICOS
Para el análisis y proyección de la población del municipio de Remedios, se examinó la información de los registros históricos de los censos del DANE.
Región Nordeste de Antioquia
4.2.1 Información DANE
Para analizar la dinámica poblacional de la zona urbana del municipio de Remedios, en la Tabla 3 se presentan los datos históricos de los censos realizados por el DANE y la población proyectada para el año 2012.
Tabla 3 Consolidado de la dinámica demográfica del municipio de Remedios y población proyectada por el DANE al año 2012
Censo (año) Total (hab.) Cabecera (hab.) Resto (hab.) 1964 9.912 2.141 7.771 1973 11.736 2.663 9.073 1985 18.025 4.404 13.621 1993 18.022 5.612 12.410 2005 22.769 8.112 14.657 2012 27.172 9.864 17.308
Fuente: Anuario Estadístico de Antioquia 2010
Registros de los Censos Dane – www.dane.gov.co
Con base en la Tabla 3, se tiene que la dinámica poblacional del área urbana del municipio de Remedios presenta un comportamiento creciente en el tiempo.
4.2.2 Población fija para el año base, 2012
Las fuentes de información a tener en cuenta para la población fija del municipio de Remedios son las presentadas en la Tabla 4.
Tabla 4 Población Municipio Remedios Población urbana base - Año 2012
Fuente de información No. Suscriptores Densidad Poblacional DANE 2005 Población (hab) Suscriptores de uso residencial al servicio
Población urbana base - Año 2012
Fuente de información No. Suscriptores Densidad Poblacional DANE 2005 Población (hab) Suscriptores de uso residencial al servicio
de acueducto. Aguas del Nordeste.
3184 3,7 11781
Suscriptores de uso residencial al servicio de alcantarillado.
Aguas del Nordeste.
1722 3,7 6371
Suscriptores totales de uso residencial al servicio de aseo.
Aguas del Nordeste.
3990 3,7 14763
Proyección de población DANE 2012 9.864
Se establece como población fija base en la zona urbana, la estimada mediante la proyección de población con una tasa de crecimiento del 5,475%, por medio del método geométrico, partiendo del dato de población del DANE para el año 2005 y los suscriptores al sistema de acueducto, teniendo en cuenta que esta información se encuentra actualizada y tiene una cobertura del 98% de la cabecera urbana. Con el cálculo anterior la población fija para el año base o año cero del proyecto equivale a 11.781 habitantes. Ver numeral 4.2.7.
4.2.3 Población en situación de desplazamiento
En la Tabla 5 se presentan los datos obtenidos a partir del Sistema de Información para la Población Desplazada SIPOD, de la página web de Acción Social.
Tabla 5 Población en Situación de Desplazamiento
SISTEMA DE INFORMACIÓN PARA LA POBLACIÓN DESPLAZADA - SIPOD MUNICIPIO DE REMEDIOS
AÑO TOTAL PERSONAS
DE EXPULSIÓN DE RECEPCIÓN DE DECLARACIÓN
1998 105 29 NO HAY DATOS DISPONIBLES
1999 99 6 NO HAY DATOS DISPONIBLES
2000 392 72 NO HAY DATOS DISPONIBLES
SISTEMA DE INFORMACIÓN PARA LA POBLACIÓN DESPLAZADA - SIPOD MUNICIPIO DE REMEDIOS
AÑO TOTAL PERSONAS
DE EXPULSIÓN DE RECEPCIÓN DE DECLARACIÓN
2008 257 94 1066 2009 130 86 246 2010 102 76 138 2011 60 38 147 2012 NO HAY DATOS DISPONIBLES NO HAY DATOS
DISPONIBLES NO HAY DATOS DISPONIBLES TOTALE
S 4808 1689 2363
Fuente: Sistema de Información para la Población Desplazada SIPOD - www.accionsocial.gov.co
Como se puede observar el municipio de Remedios no presenta una situación crítica de recepción de población en situación de desplazamiento, por lo que no se incluirá en la proyección de población.
4.2.4 Población flotante para el año base, 2012
La población flotante corresponde a personas originarias del municipio que actualmente viven en otras localidades o visitantes ocasionales, que llegan al municipio para eventos o fechas importantes como semana santa, fiestas patronales, temporada de vacaciones y festividades navideñas, las cuales si se suman en conjunto representan cerca de dos (2) meses de los doce del año, lo que equivale a decir que dicha población flotante no permanece durante todo el tiempo en la localidad.
Esta situación requiere que los sistemas de acueducto y alcantarillado tengan capacidad suficiente para cubrir las demandas tanto de la población fija, como de la población flotante.
En el marco del Plan Maestro de Acueducto y Alcantarillado del año 2005, la encuesta socioeconómica y de saneamiento básico realizada por la firma consultora, estimó una población flotante de 1437 habitantes, dato que se retoma para el presente diagnóstico, ajustada con una tasa de crecimiento del 5,475% al año 2012, para un valor de 2.087 habitantes.
4.2.5 Población total para el año base, 2012
Población flotante estimada para el año 2012 (Pflo) = 2.087 habitantes
Población base para el año cero del proyecto, año 2012 (Po): Po = (Pf + Pflo)
Po = (11.781hab + 2.087hab) = 13.868 habitantes
4.2.6 Nivel de Complejidad Actual
De acuerdo con lo establecido en el literal A.3.1 del Título A del RAS/2000 y considerando que el presente diagnóstico se suscribe sólo a la zona urbana del municipio de Remedios; además que la población obtenida de 13.868 habitantes para el año base, se encuentra entre 12.501 y 60.000 habitantes, se concluye que el nivel de complejidad actual del sistema corresponde a Nivel de Complejidad Medio Alto, tal como se muestra en la Tabla 6.
Tabla 6 Asignación del Nivel de Complejidad Nivel de complejidad Población de la zona (1) (habitantes) Capacidad económica de los usuarios (2) Bajo < 2,500 Baja Medio 2,501 a 12,500 Baja Medio Alto 12,501 a 60,000 Media
Alto > 60.000 Alta
Fuente: RAS/2000 Tabla A.3.1.
Notas: (1) Proyectado al período de diseño, incluída la población flotante.
(2) Incluye la capacidad económica de población flotante. Debe ser evaluada según metodología del DNP o cualquier otro método justificado.
4.2.7 Proyección de Población
Para la proyección de la población del municipio de Remedios, se parte de las siguientes consideraciones:
- La información inicial es la registrada en el DANE al año 2005, en la cual se tiene como población a 8.112 habitantes en la zona urbana del municipio.
- Las proyecciones se realizarán desde el año 2005 y el año 2012, para obtener al año 2012 la población base de proyección a 25 años, período establecido en la resolución 2320 del 27 de noviembre de 2009.
- En la actualidad no se cuenta con proyectos grandes de construcción de vivienda o actividades comerciales que determinen un crecimiento demográfico en la zona urbana.
En la Tabla 7 y Tabla 8, se presentan las variables respectivas y la proyección de población.
Tabla 7 Datos iniciales y tasas de crecimiento acorde al método Censos
Fuente Tasas de crecimiento Año Población Proyección Geométrica Proyección Exponencial Proyección Wappaus 2005 8.112 DANE r k i 2012 11.781 DANE 5,475 0,053 5,270
Tabla 8 Proyecciones de población para la zona urbana del municipio de Remedios
AÑO PROYECCIÓN GEOMETRICA PROYECCIÓN EXPONENCIAL PROYECCIÓN WAPPUS POBLACIÓN FLOTANTE 3,118% CRECIMIENTO POBLACIÓN TOTAL (5,475%) 2005 8112 8112 8112 1437 12425 2006 8556 8556 8551 1516 12614 2007 9025 9025 9015 1599 12808 2008 9519 9519 9504 1686 13008 2009 10040 10040 10023 1779 13213 2010 10590 10590 10574 1876 13425 2011 11169 11169 11158 1979 13643 2012 11781 11781 11781 2087 13868 2013 12426 12426 12445 2201 14627 2014 13106 13106 13155 2322 15428 2015 13824 13824 13916 2449 16273 2016 14581 14581 14733 2583 17164 2017 15379 15379 15613 2724 18104 2018 16221 16221 16564 2874 19095
AÑO PROYECCIÓN GEOMETRICA PROYECCIÓN EXPONENCIAL PROYECCIÓN WAPPUS POBLACIÓN FLOTANTE 3,118% CRECIMIENTO POBLACIÓN TOTAL (5,475%) 2022 20077 20077 21275 3556 23633 2023 21176 21176 22748 3751 24927 2024 22335 22335 24376 3957 26292 2025 23558 23558 26185 4173 27731 2026 24848 24848 28209 4402 29250 2027 26208 26208 30485 4643 30851 2028 27643 27643 33066 4897 32540 2029 29157 29157 36017 5165 34322 2030 30753 30753 39424 5448 36201 2031 32437 32437 43401 5746 38183 2032 34213 34213 48104 6061 40274 2033 36087 36087 53752 6393 42479 2034 38062 38062 60661 6743 44805 2035 40146 40146 69309 7112 47258 2036 42344 42344 80443 7501 49846 2037 44663 44663 95317 7912 52575
En la proyección anterior se puede observar que el comportamiento de la población por los métodos geométrico y exponencial tiene un comportamiento similar y son menores que la proyectada por el método de Wappus; sin embargo con los tres métodos se evidencia un crecimiento en la población.
Con los resultados anteriores y analizando las actividades económicas que se desarrollan en el municipio de Remedios, se concluye que para efectos del presente estudio se trabajará con la población calculada utilizando la tasa de crecimiento del 5,475%.
Evaluando el crecimiento de la población utilizando la tasa del 5,475%, se obtiene, al período de diseño de 25 años, un total de 52.575 habitantes.
En la Tabla 6, se presenta el cálculo teórico de los caudales actuales y futuros teniendo en cuenta lo establecido en la resolución 2320 del 27 de noviembre de 2009. En la Tabla 7 se muestra el resumen de los caudales.
Tabla 9 Proyecciones de población y demanda del acueducto del municipio de Remedios AÑO POBLACION PROYECTADA (habitantes) DOTACION DE AGUA - Resolución 2320 del 2007 90 (l/hab-d) Clima Frío a Templado DOTACION BRUTA DE AGUA - RAS/2000 INCLUYE 25% PERDIDAS (l/hab-d) DEMANDA DE AGUA - Qmed. (l/s) CAUDAL MAXIMO DIARIO - K1=1.2 QMD (l/s) CAUDAL MAXIMO HORARIO - K1=1.45 QMH (l/s) CAPACIDAD DE ALMACENAMIENTO 33% QMD/día (m³) 2012 13868 125 167 26,75 32,10 46,55 925 2013 14627 125 167 28,22 33,86 49,10 975 2014 15428 125 167 29,76 35,71 51,78 4800 2015 16273 125 167 31,39 37,67 54,62 1085 2016 17164 125 167 33,11 39,73 57,61 1144 2017 18104 125 167 34,92 41,91 60,76 1207 2018 19095 125 167 36,83 44,20 64,09 1273 2019 20140 125 167 38,85 46,62 67,60 1343 2020 21243 125 167 40,98 49,17 71,30 1416 2021 22406 125 167 43,22 51,87 75,21 1494 2022 23633 125 167 45,59 54,71 79,32 1576 2023 24927 125 167 48,08 57,70 83,67 1662 2024 26292 125 167 50,72 60,86 88,25 1753 2025 27731 125 167 53,49 64,19 93,08 1849 2026 29250 125 167 56,42 67,71 98,18 1950 2027 30851 125 167 59,51 71,41 103,55 2057 2028 32540 125 167 62,77 75,32 109,22 2169 2029 34322 125 167 66,21 79,45 115,20 2288 2030 36201 125 167 69,83 83,80 121,51 2413 2031 38183 125 167 73,66 88,39 128,16 2546 2032 40274 125 167 77,69 93,23 135,18 2685 2033 42479 125 167 81,94 98,33 142,58 2832 2034 44805 125 167 86,43 103,72 150,39 2987 2035 47258 125 167 91,16 109,39 158,62 3151 2036 49846 125 167 96,15 115,38 167,31 3323 2037 52575 125 167 101,42 121,70 176,47 3505
Tabla 10 Caudales Teóricos incluyendo población flotante Modelo de Cálculo
Caudal para Población Actual (13.868 hab)
(l/s)
Caudal para Población Futura (52.575 hab)
(l/s) Caudal medio diario (Qmd)
400 . 86 *dbruta p Qmd 26,75 101,42
Caudal Máximo Diario (QMD)
1
* k
Qmd
QMD
K1 = 1.20 32,10 121,70Caudal Máximo Horario (QMH)
2
* K
QMD
QMH
K2 = 1.45 46,55 176,474.2.8 Nivel de complejidad de acuerdo a la población proyectada
Tabla 9, se observa que al año 2037 la población proyectada es de 52.575 habitantes, de acuerdo con lo expuesto en el literal A.3.1. del RAS/2000, para éste número de habitantes el nivel de complejidad corresponde a Nivel de Complejidad Medio Alto.
4.3 SERVICIOS PÚBLICOS DOMICILIARIOS
La prestación de los servicios públicos domiciliarios de acueducto, alcantarillado y aseo en el municipio de Remedios se realiza mediante la Empresa Aguas del Nordeste S.A. E.S.P.
4.3.1 Acueducto, Alcantarillado y Aseo
A continuación se presentan los datos de cobertura de los servicios de acueducto, alcantarillado y aseo, según información suministrada por Aguas del Nordeste S.A. E.S.P. en la visita realizada al municipio.
Tabla 11 Suscriptores y Cobertura Servicios Públicos Domiciliarios
USUARIOS
ESTRATO ACUEDUCTO ALCANTARILLADO ASEO
1 1347 460 1576 2 1011 602 1623 3 826 660 791 COMERCIAL 280 233 591 INDUSTRIAL 3 0 OFICIAL 32 24 TOTAL 3499 1979 4581
COBERTURA 98% (agua cruda y tratada)
85% (agua tratada) 54% 93%
NOTA: No se conoce el total de inmuebles en el municipio.
Fuente: Aguas del Nordeste S.A. E.S.P. Diciembre 2011.
4.3.2 Energía y Telecomunicaciones
El servicio de energía es suministrado por Empresas Públicas de Medellín E.S.P.
El servicio de telecomunicaciones es suministrado por EDATEL.
En el capitulo 5 se describe la infraestructura, características, funcionamiento y cobertura de cada uno de los componentes del servicio de acueducto, alcantarillado y aseo.
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS PÚBLICOS EN EL MUNICIPIO DE REMEDIOS
A continuación se presenta el Diagnóstico Técnico de los sistemas actuales de la prestación de los servicios públicos domiciliarios de agua potable y saneamiento básico en el municipio de Remedios, con base en la información recopilada en la visita realizada al municipio, en la cual se desarrollaron recorridos en campo y reuniones con el personal de la administración local y Aguas del Nordeste S.A. E.S.P., así como en la información secundaria, tal como el Plan Maestro de Acueducto y Alcantarillado PMAA, el Plan de Gestión Integral de Residuos Sólidos PGIRS y el Plan de Saneamiento y Manejo de Vertimientos PSMV.
Esta evaluación técnica será la línea base para identificar nuevas necesidades y definir proyectos de agua potable y saneamiento básico en el municipio.
Los servicios públicos de acueducto, alcantarillado y aseo son administrados por la Empresa Aguas del Nordeste S.A. E.S.P. con NIT 900217641-9,
el Representante Legal
es Carlos Bernardo Restrepo Echeverry
, tiene Registro Único de Prestadores de Servicios Públicos - RUPS como prestador directo y cuenta con usuario y contraseña para reportar información al Sistema Único de Información SUI. Ver Anexo No.3 Escritura pública Aguas del Nordeste.La siguiente tabla presenta la conformación de la Junta Directiva de la Unidad de Servicios Públicos del municipio de Remedios, con fecha del 27 de octubre de 2010. Ver Anexo No.1. Cámara.
Tabla 12 Junta Directiva Aguas del Nordeste AGN JUNTA DIRECTIVA
Miembro Principal CARLOS HERNAN QUICENO PEREZ Miembro Principal JORGE ALBERTO HERNANDEZ QUIÑONES Miembro Principal JORGE LEON SANCHEZ MESA
Miembro Principal FRANCISCO ALFONSO QUINTERO CASTAÑO Miembro Principal JESUS MARIA BEDOYA QUIRAMA
Miembro Suplente OFELIA ELCY VELASQUEZ HERNANDEZ Miembro Suplente ALVARO ALZATE JARAMILLO
Miembro Suplente FRANCISCO JAVIER VILLA SANCHEZ Miembro Suplente NICOLAS GUILLERMO HERON ARANGO
JUNTA DIRECTIVA Secretaria Principal NATALIA RICAURTE HOYOS Secretaria Suplente ARAMITA ANGEL PULGARIN
Liquidador Principal CARLOS BERNARDO RESTREPO ECHEVERRY
5.1 SISTEMA DE ACUEDUCTO
La cobertura del sistema de acueducto es del 98%, con usuarios de agua cruda y tratada, la cobertura de agua tratada es del 85%.
Es importante resaltar que el principal problema en el municipio de Remedios es la falta de capacidad del sistema.
El Sistema de Acueducto está conformado por tres (3) bocatomas, líneas de aducción, un (1) tanque desarenador, dos (2) plantas de tratamiento, tres (3) tanques de almacenamiento, tres (3) sistemas de bombeo y redes de distribución, el servicio presenta racionamiento por sectores. En la Tabla 13 se presenta la sectorización de circuitos.
Tabla 13 Sectorización de circuitos
NOMBRE SECTOR FRECUENCIA TIEMPO CON SERVICIO (horas)
20 de Julio Diario 24
Juan Pablo II Diario 24
Tamarindo Diario 10
Ciudadela La Paz Día por medio 18
Las Brisas Día por medio 18
Palocabildo Día por medio 15
Boca del Monte Día por medio 12
Monte Blanco Día por medio 12
Villa Lucía Dos días por medio 24
Las Negras Dos días por medio 24
7 de Agosto Dos días por medio 24
NOMBRE SECTOR FRECUENCIA TIEMPO CON SERVICIO (horas)
Puente Roto Día por medio 24
Carretera Yondó Día por medio 24
Matadero Día por medio 18
El Centro Diario 24
La Avanzada Diario 24
Se cuenta con válvulas para controlar el funcionamiento del sistema.
Los datos de cobertura a tener en cuenta son los que se encuentran en el Plan Maestro de Acueducto y Alcantarillado del año 2010, ya que no se tiene conocimiento de los inmuebles totales en el municipio:
En el censo realizado en el marco del Plan Maestro de Acueducto y Alcantarillado se determinó que de 2824 viviendas encuestadas, 2634 (93%) cuentan con el servicio de acueducto. De acuerdo a la encuesta socioeconómica, la no conexión se da principalmente por factores económicos.(1)
En el sector del Alto de la Pava no se cuenta con acueducto ni redes de alcantarillado, se piensa en la construcción de más casas.
5.1.1 Fuentes de Abastecimiento
El municipio de Remedios se abastece principalmente de dos fuentes de agua: quebradas La Culebra y El Cristo. Esta agua es suministrada al 76% del total de las viviendas conectadas. Para el barrio Llano de Córdoba, se capta el agua del caño La Primavera, afluente de la quebrada La Culebra. El barrio Llano de Córdoba representa un 17% de las viviendas conectadas al sistema de acueducto del municipio (PMAA 2010).(2)
Foto 2 Fuentes de Abastecimiento
La quebrada La Culebra es la fuente principal del sistema de acueducto urbano, no tiene vulnerabilidad a la sequía; se presentan actividades de minería aguas arriba de la captación.
La quebrada El Cristo presenta riesgo de sequía aproximadamente una vez cada dos años, mientras que el caudal de la quebrada La Primavera se ve afectado en cada tiempo
Quebrada La Culebra Quebrada La Culebra
5.1.2 Sistemas de Captación
El sistema de acueducto del área urbana cuenta con tres sistemas de captación, los cuales se describen a continuación.
5.1.3 Sistema de Captación Quebrada La Culebra
La captación se realiza mediante una bocatoma de fondo en concreto reforzado. La estructura presenta fisuras. El agua es conducida por gravedad hasta una estación de bombeo.
La estructura de captación no cuenta con una caja de derivación que permita controlar los excesos de agua captada, el agua sale directamente del tubo de la aducción.(3)
Foto 3 Sistema de Captación Quebrada La Culebra
Foto 4 Sistema de Bombeo La Culebra
La estructura se encuentra en estado regular, tiene fisuras y no se realiza mantenimiento, no cuenta con compuerta.
Las dimensiones de la presa y rejilla son las siguientes:
Longitud presa: 9.30m. Ancho presa: 0.20m. Profundidad presa: 2.70m. Longitud rejilla: 2.50m. Ancho rejilla: 0.20m. Varillas de diámetro ½”: 75.
Se cuenta con tres operadores, tres turnos.
5.1.4 Sistema de Captación Quebrada El Cristo
La estructura de captación consiste en una bocatoma de fondo en concreto reforzado, ubicada en un tramo recto del cauce normal de la fuente, la altura de la sección transversal del dique es de 1.34 m y se encuentra anclada a la roca a ambos lados. Aunque la rejilla tiene la capacidad de captar el agua requerida para abastecer todo el municipio, el estudio hidrológico dice que ésta fuente en la proyección realizada a 25 años
La captación se realiza mediante una bocatoma de fondo en concreto reforzado. El agua es conducida por gravedad hasta el desarenador y posteriormente a la estación de bombeo.
Foto 5 Sistema de Captación El Cristo
Las dimensiones de la presa y rejilla son las siguientes:
Longitud rejilla: 0.95m.
Ancho rejilla: 0.35m.
Varillas: 20.
Espaciamiento: 3, 5 y 6 cm.
Se cuenta con tres operadores, tres turnos.
5.1.5 Sistema de Captación Caño La Primavera
Se tiene dos estructuras de captación, la primera cosiste en una bocatoma de fondo en concreto reforzado en buen estado, la segunda consiste en una estructura tipo presa de donde el agua es bombeada por una turbina en mal estado hacia la estación de bombeo del barrio.
El agua es captada y succionada por medio de un tubo y 2.40 m de longitud, el cual en su extremo inferior tiene una granada que se utiliza para evitar que se absorba material grueso, tal como hojas. Posee tubería de desagüe para mantenimiento a 0.40 mts del
fondo. Luego el agua es impulsada hacia el tanque desarenador, en tubería PVC de Ø2”.
(5)
No se conocen intervenciones aguas arriba de la captación.
El mantenimiento se realiza cada 8 días, por medio de un valde, cepillo y el cloro sobrante del proceso de desinfección.
Foto 6 Sistema de Captación Caño La Primavera
Las dimensiones de la presa y rejilla son las siguientes:
Longitud presa: 1.80m. Ancho presa: 0.80m. Profundidad presa: 0.20m. Longitud rejilla: 0.30m. Ancho rejilla: 0.20m. Varillas diámetro 3/8”: 20. Espaciamiento: 1cm.
Se cuenta con tres operadores, tres turnos.
Se cuenta con Concesiones de Aguas otorgadas por La Corporación Autónoma Regional del Centro de Antioquia CORANTIQUIA, en caudales de 3.0556 y 6.1111 l/s, sobre las quebradas La Primavera y El Cristo respectivamente. Ver Anexos No.5. 1105-4466 La Primavera y 1105-4467 El Cristo.
La Concesión de Aguas sobre la quebrada La Culebra no ha sido notificada, pero está a favor de Aguas del Nordeste, en un caudal de 27 l/s.
5.1.6 Líneas de Aducción
A continuación se describen las características de las líneas de aducción del sistema de acueducto urbano del municipio de Remedios.
5.1.6.1 Línea de Aducción La Culebra
La aducción entre la bocatoma y el desarenador consta inicialmente de un conducto a presión de 790m de longitud en PVC de Ø8”. Luego de éste recorrido llega a una estación de bombeo ubicada en la cota 621. 6380 m.s.n.m. De la estación de Bombeo al desarenador se tiene una impulsión de 2625 m, en tubería PVC de Ø6” y Ø4”.(6)
Tabla 14 Línea de Aducción Bocatoma – Desarenador La Culebra Línea de Aducción Bocatoma – Desarenador
La Culebra
Cota represa 624,5680m
Cota salida de tubería bocatoma 623,7980m Cota llegada estación de bombeo 621,6380m Cota llegada desarenador 632,3220m Longitud total (incluída la impulsión). 3415m
Foto 7 Aducción La Culebra
…continuación Aducción La Culebra
Según información recibida por parte del personal operativo del sistema de acueducto, se cuenta con 24 ventosas en la línea de aducción comprendida entre el sistema de captación de La Culebra y el bombeo respectivo. No se cuenta con válvulas de purga.
Según el Plan Maestro de Acueducto y Alcantarillado del año 2010, el sistema que se tiene en estos momentos instalado para llevar agua cruda hasta el tanque de succión del sistema de bombeo La Culebra sólo puede llevar 21.5 l/s de agua en condiciones favorables sin taponamientos por maleza o similares. Si es necesario transportar más fluido se debe construir un sistema paralelo a este para el fluido restante. El tanque de llegada de este fluído (tanque de succión del sistema de bombeo) es muy pequeño, no permitiendo tener una suficiente disponibilidad. Se aconseja construir otro con mayor capacidad.(7)
Bombeo
5.1.6.2 Línea de Aducción El Cristo
La aducción entre la bocatoma y el desarenador es un canal en concreto abierto de 42.3 m de longitud y 0.20m de ancho por 0.20 m de profundidad, luego continúa 18.27m hasta el tanque de almacenamiento en tubería PVC de Ø6” enterrada. Inmediatamente después de la bocatoma se observa la salida de una manguera de ½” que abastece al Señor Augusto Estrada, el cual la utiliza para dar de beber a los animales que tiene en su tierra. El canal se encuentra en buen estado, pero por ser ésta una zona muy boscosa, está susceptible de recibir hojas que caen de los árboles o de otros factores como eventuales crecientes que le pueden aportar lodo y piedras.(8)
Tabla 15 Línea de Aducción Canal Abierto Bocatoma – Desarenador Línea de Aducción Bocatoma – Desarenador
El Cristo
Cota represa 637,07 m
Cota salida del canal en la bocatoma 636,47m Cota llegada desarenador 632,94m Longitud canal en concreto 42,3m
Longitud PVC 6" 18,27m
Foto 8 Línea de Aducción Canal Abierto Bocatoma – Desarenador El Cristo
5.1.6.3 Líneas de Aducción Caño La Primavera
Existen dos líneas de aducción, así:
Líneas de Aducción Caño La Primavera Aducción
Bocatoma 1 - Desarenador
Aducción
Bocatoma 2 - Tanque de succión
Longitud 56m 30m
Tubería H.G. Ø3" PVC-P Ø2"
Cota represa 666,23m 659,16
Cota salida de tubería
bocatoma 666,25 _________
Cota llegada
desarenador 664,41 _________
Cota llegada tanque de
succión _________ 664,41
5.1.7 Sistemas de bombeo
El acueducto urbano del municipio de Remedios cuenta con tres (3) sistemas de bombeo, como se describe a continuación.
El municipio presenta la necesidad de mejorar las vías de acceso a los sistemas.
5.1.7.1 Sistemas de Bombeo Caño La Primavera
Sistema de Bombeo Bocatoma No.2 Caño La Primavera – Tanque de succión. Este
sistema está comprendido entre el nivel del fluido en la presa de captación No.2 (punto inicial), de donde es transportada el agua, por una tubería de 2 pulgadas en PVC de longitud 30 metros hasta el tanque de succión (punto final). La bomba que se tiene instalada está conectada a un motor de 3.6 hp (2.7 kWatt) no cuenta con una instalación eléctrica adecuada, adicionalmente el transformador que alimenta este motor esta sobredimensionado, 75 kVA.(9)
Foto 9 Bombeo Bocatoma No.2 Caño La Primavera – Tanque de succión
Sistema de Bombeo Tanque de succión – Tanque de almacenamiento elevado. El
sistema está comprendido entre el nivel del fluido en el tanque de almacenamiento del agua (punto inicial) donde se capta el agua y es transportada inicialmente por una tubería de 1½ pulgadas en acero de longitud 4.3 metros hasta el tanque de almacenamiento elevado (punto final). Cota superior 723.71 metros ubicado en el tanque de almacenamiento elevado y cota inferior de 664.41 metros en el tanque de succión, por tal motivo la diferencia de cotas Z2 será de 59.3 metros.(10)
La desinfección del agua se realiza con cloro granulado, cada valde realiza el proceso en día y medio, como se muestra en la siguiente imagen.
Foto 10 Proceso de desinfección La Primavera
Foto 11 Sistema de Bombeo Tanque de succión – Tanque de almacenamiento elevado La Primavera
5.1.7.2 Sistema de bombeo La Culebra – Desarenador El Cristo
El sistema está comprendido entre el nivel del fluido en el río (punto inicial) donde se capta el agua y es transportada por una tubería de 6 pulgadas en acero en una primera etapa de longitud 1.177 metros y después de una bifurcación que alimenta al Barrio 7 de Agosto se transporta por una tubería de 4 pulgadas en PVC y una longitud de 1.448 metros hasta la planta de potabilización El Cristo. Cota superior 633.12 metros ubicado en El Cristo y cota inferior de 621.63 metros en La Culebra. Se tiene una cota intermedia que
para alimentar el Barrio 7 de Agosto. Como este punto es el más alto y hasta él va el caudal completo de la bomba, se propone este punto como final, por tal motivo la diferencia de cotas Z2 será de 111.03 metros.(11)
Se da preferencia a las dos bombas de mayor capacidad y menos importancia a las demás bombas (4).
…continuación Sistema de Bombeo La Culebra – Desarenador El Cristo
Según el Plan Maestro de Acueducto y Alcantarillado, la bomba que se tiene instalada está conectada a un motor de 150 hp (112 kWatt). Según los cálculos realizados estaría transportando aproximadamente 55 l/s de los cuales se aforó llegando a la planta El Cristo 17 l/s y el restante lo estaría absorbiendo el Barrio 7 de Agosto.(12)
En época de verano, se toma agua directamente del río.
5.1.8 Sistema de bombeo Tanque de almacenamiento de la Planta de Potabilización de Agua El cristo – Tanque de almacenamiento
El sistema está comprendido entre el nivel del fluido en el tanque de almacenamiento del agua tratada (punto inicial) donde se capta el agua y es transportada por una tubería de 8 pulgadas en acero de longitud 677.24 metros hasta la base del tanque de almacenamiento del pueblo ya que en este punto se encuentra una ramificación que alimenta varios barrios del pueblo. Cota superior 729.66 metros ubicado en la base del tanque de almacenamiento del pueblo y cota inferior de 633.12 metros en El Cristo, por tal motivo la diferencia de cotas Z2 será de 98.54 metros.(13)
Las bombas se encuentran en mal estado, necesitan reparaciones y las granadas de succión están desgastadas. Se presenta la necesidad de una bomba nueva y con las existentes hacer una de repuesto.
El bombeo se realiza las 24 horas del día, con intermitencia, viéndose afectado el tiempo de servicio.
Foto 13 Sistema de bombeo El Cristo
La bomba que se encuentra en funcionamiento está perdiendo potencia, en la actualidad se necesitan entre 50 y 55min para bombear el agua almacenada en el tanque, 86m3. Anteriormente, esto tardaba 45min.
5.1.9.1 Desarenador El Cristo
El desarenador es de tipo convencional en concreto reforzado, la estructura se encuentra en buen estado. Recibe las aguas de los sistemas de captación El Cristo y La Culebra.
Las dimensiones son de 6.8x1.92m 10 m de largo por 1.79 m de ancho con muros de 0.22 m de espesor. La zona de entrada tiene, 0.70 m de ancho, 1.50 m de largo y 0.66 m de profundidad.(14)
Las válvulas de entrada se encuentran en buen estado, las válvulas de salida
necesitan reparación.
Foto 14 Desarenador
Se realiza lavado a la estructura cada seis meses.
5.1.9.2 Desarenador La Primavera
El desarenador es de tipo convencional en concreto reforzado, la estructura se encuentra en buen estado. Recibe las aguas de los sistemas de captación El Cristo y La Culebra.
Es una estructura en concreto, tiene 3.27 m de largo por 1.20 m de ancho con muros de 0.22 m de espesor. No tiene cerramiento completo. Adjunto a ésta estructura se encuentra ubicado el tanque de succión, ambas estructuras están interconectadas, a través de dos tubos de 3” en PVC, localizados en la parte interna superior de los tanques,
de ésta manera el agua desarenada va pasando al tanque de succión, para luego ser impulsada hacia el tanque de almacenamiento elevado.(15)
5.1.10 Plantas de Potabilización de Agua
El municipio de Remedios cuenta con dos plantas de potabilización de agua de tipo convencional en concreto reforzado.
En general, las válvulas de las plantas de potabilización se encuentran en mal estado. Se necesitan empaques que según el proveedor no es posible obtenerlos y expone que se debe cambiar la válvula completamente. Se tiene un filtro sin válvula, por lo que no opera.
La fuente receptora de los desagües es la quebrada El Cristo.
Foto 15 Plantas de Potabilización de Agua
Foto 16 Turbina Lavado de filtros y sedimentadores
5.1.10.1 Planta de Potabilización de Agua No.1
Se trata de una planta de tratamiento convencional que fue construida en 1986, funciona en la actualidad con un promedio de capacidad de 15 l/s.(16)
Se presenta la necesidad de una válvula para suspender totalmente el servicio en el momento que se requiera.
La planta de tratamiento está conformada por dos (2) secciones de floculación una (1) cámara de aquietamiento, dos (2) sedimentadores, cuatro (4) unidades de filtración rápida de flujo descendente y un (1) canal de cloración.
5.1.10.1.1 Estructura de Entrada
Foto 17 Entrada PPA1
5.1.10.2 Floculación y Sedimentación
El floculador existente es de funcionamiento hidráulico y de flujo horizontal, presenta dos secciones formando una (L). La primera sección de esta estructura tiene las siguientes dimensiones: 8.70 m de largo por 2.70 m de ancho y una profundidad promedio de 0.65 m, con ancho de muros de 0.20 m. Está compuesto en su primera sección por 42 placas de A.C, La última placa de esta sección pasa a un canal de 0.605 m de ancho que conduce el agua a la segunda parte del floculador. La segunda sección es perpendicular a la primera, con dimensiones totales 2.80 m de largo *2.24 m de ancho * 0.65 m de profundidad con 8 placas. A partir de la última placa de esta sección, el agua pasa a un canal de 0.38 m de ancho que la descarga a un tanque rectangular de dimensiones 0.85 m de ancho * 4.0 m de longitud y 2.15 m de profundidad, en este lugar en la superficie se encuentran ubicadas dos válvulas compuerta de vástago con Ø 6 pul, que tienen como función controlar el paso del agua floculada hacia el sedimentador.(17)
Los dosificadores se encuentran en mal estado y no es posible conseguir los repuestos, esta situación se ha presentado desde tiempo atrás.
Foto 18 Floculación
Se tienen dos sedimentadores de alta tasa en estado regular.
Tabla 16 Dimensiones Sedimentador Dimensiones generales del sedimentador
Longitud 1.80m
Ancho 1.50m
Profundidad 3.60m
Fuente. Plan Maestro de Acueducto y Alcantarillado, 2010
5.1.10.3 Filtración
Se cuenta con un sistema de filtración rápida de flujo descendente. Se encuentran en buen estado físico. El lecho filtrante lo conforman grava, arena y antracita. La estructura se encuentra en estado regular.
Los filtros operan con un caudal igualmente distribuido (promedio 3.75 l/s) a través de 4 válvulas de compuerta de Ф 6” y presentan las siguientes dimensiones: 1.50 m de largo * 1.50 m de ancho * 2.95 m de profundidad, hasta la superficie del lecho filtrante.(18)
Foto 19 Filtración
La válvula de lavado de los filtros necesita de constantes reparaciones.
5.1.10.4 Desinfección
La desinfección se realiza con cloro gaseoso en el canal de cloración. 0.3kg/h en promedio.
Tabla 17 Dimensiones Canal de cloración Dimensiones Canal de cloración
Largo 7.0m
Ancho 0.9m
Profundidad 2.8m
Fuente. Plan Maestro de Acueducto y Alcantarillado, 2010
En la caseta de operaciones, se cuenta con un cuarto para almacenar los cilindros de cloro gaseos.
Foto 20 Salida PPA1
Foto 21 Bodega Cloro Gaseoso
5.1.10.4.1 Caseta de Operaciones y Laboratorio
Foto 22 Caseta de operaciones y Laboratorio
5.1.10.5 Planta de Potabilización de Agua No.2
Se trata de una planta de tratamiento convencional que se terminó de construir en el año 2000 y entró en operación el 1º de abril del mismo año. Actualmente está funcionando para tratar en promedio 25 l/s, pero no se conoce si este parámetro corresponde al caudal de diseño.(19)
5.1.10.5.1 Estructura de Entrada
La planta no cuenta con canaleta de aforo, por lo que no es posible conocer el caudal de entrada.
5.1.10.6 Floculación y Sedimentación
La zona total de ocupación de las estructuras del floculador esta determinada por las siguientes dimensiones: 8.48 m de largo por 5.6 m de ancho, y muros de 0.20 m de ancho en la zona externa y de 0.15m de ancho para dividir las estructuras, presenta una profundidad diferente en cada estructura.(20)
La estructura se encuentra en estado regular.
Foto 24 Floculación
Se tienen dos sedimentadores de alta tasa en estado regular.
Tabla 18 Dimensiones Sedimentador Dimensiones generales del sedimentador
Longitud 1.80m
Ancho 1.50m
Profundidad 3.60m
Foto 25 Sedimentador PPA2
La estructura se encuentra en estado regular.
5.1.10.7 Filtración
Se cuenta con cuatro unidades de filtración rápida de flujo descendente. El lecho filtrante lo conforman grava, arena y antracita. La estructura se encuentra en estado regular.
5.1.10.8 Desinfección
La desinfección se realiza con cloro gaseoso en el canal de cloración.
Tabla 19 Dimensiones Canal de cloración Dimensiones Canal de cloración
Largo 7.0m
Ancho 0.9m
Profundidad 2.8m
Fuente. Plan Maestro de Acueducto y Alcantarillado, 2010
En la caseta de operaciones, se cuenta con un cuarto para almacenar los cilindros de cloro gaseos.
Foto 27 Bodega Cloro Gaseoso
5.1.11 Análisis de Laboratorio
Los análisis de laboratorio del agua tratada son realizados por el laboratorio Acuazul. Se realizan 15 fisicoquímicos y 8 microbiológicos con períodos mensuales.
Para el año 2011, el valor promedio del Índice de Riesgo de Calidad del Agua IRCA, fue de 5.1%, lo que recibe una calificación de agua no apta para consumo humano. Según
algunas muestras que no fue posible tomar. Ver Anexo No.8 AA-F-002 Informe de Calidad del Agua IRCA_2011.
5.1.12 Tanques de Almacenamiento
Se cuenta con dos tanques de almacenamiento elevados, uno de ellos metálico, en mal estado, con una capacidad de 90m3 y otro en concreto con una capacidad de 110m3, para
un total de almacenamiento de 200m3.
Se tiene también un tanque de almacenamiento para el barrio Llano de Córdoba, con una capacidad de 30m3.
El tanque más antiguo, es el metálico, construido en 1940.(21)
El volumen de almacenamiento requerido al horizonte de diseño (25 años) es de 3504.98m3; por lo tanto existe un déficit de almacenamiento a este período de 3274.98m3.
5.1.13 Red de Distribución
La red de distribución, tiene una longitud total de 16284 metros, Con diámetros que varían desde Ø1 pulgada a Ø4 pulgadas, en tubería P.V.C. y HG y se encuentran en regular estado. Fue construída en el año 1950.(22)
Se han realizado reposiciones de válvulas de sectorización.
5.1.13.1 Diámetros y longitudes de las redes
La relación de diámetros y longitudes de las tuberías existentes en la red se presentan en la siguiente tabla:
Tabla 20 Clase de tubería en la red de distribución DIÁMETRO TIPO DE TUBERÍA LONGITUD (m) % TUBERIA 4" PVC 761 5 3" PVC 575 4 21/2" PVC 1848 11 2" PVC 9154 56 11/2" PVC 3121 19 1" PVC 698 4 11/2" HG 86,03 1 1" HG 40,98 0,3 TOTAL 16284 100 Fuente: PMAA, 2010. 5.1.13.2 Mediciones de presión
Durante el recorrido en campo realizado en el municipio se tomaron registros de presión en tres (3) puntos significativos de la red, de acuerdo a su ubicación respecto a la planta de potabilización de agua, por medio de un manómetro conectado a la llave.
Tabla 21 Mediciones de Presión Mediciones de Presión Ubicación en el Municipio Punto de ubicación en la Red de Distribución Presión (psi) Barrio Palocabildo 5:30 p.m. Cerca a la PTAP 20
Calle San Antonio Punto de Muestreo No.2
3:00 p.m.
Punto medio 28
Barrio Juan Pablo (Zona de alto riesgo)
Punto alejado de la
PPA 20
Fuente: Trabajo en Campo Diagnóstico Técnico Programa Agua para la Prosperidad
Foto 29 Mediciones de presión
20 psi
28 psi
Barrio Juan Pablo
5.1.14 Macromedición
Se realizó la compra de dos macromedidores, los cuales no fueron instalados dado que se presentan derivaciones para alrededor de la mitad del municipio antes de llegar al tanque de almacenamiento.
5.1.15 Micromedición
Para el mes de mayo del presente año, la empresa contaba con una cobertura de micromedición del 97%. Se tienen en total 3462 usuarios con medidores volumétricos., de los cuales se encuentran 474 en mal estado. La micromedición efectiva es del 86%.
5.1.16 Indicadores
En la Tabla 22 se describen los indicadores más representativos del sistema de acueducto del municipio:
Tabla 22 Indicadores del Sistema de Acueducto del Municipio
INDICADOR MÉTODO DE
DETERMINACIÓN VALOR ACTUAL OBSERVACIONES Cobertura del Servicio Cabecera Municipal (# de viviendas conectadas al sistema de acueducto / # total de viviendas en el área urbana) * 100
98% (agua cruda y tratada) 85% (agua tratada)
El principal problema en el municipio de Remedios es la falta de capacidad del sistema. 20 psi
INDICADOR MÉTODO DE
DETERMINACIÓN VALOR ACTUAL OBSERVACIONES Funcionamiento del
Sistema Bueno, regular o malo Regular
Calidad del Agua
Según Índice de Riesgo de la Calidad del Agua - IRCA
5.1%
El agua no es apta para consumo humano.
Este valor se vio afectado por algunas muestras que no fue posible tomar.
Continuidad del Servicio
# horas de prestación del
servicio/ día 24
El bombeo se realiza las 24 horas del día, con intermitencia, viéndose afectado el tiempo de servicio. Cobertura de Micromedición (# de viviendas con micromedidor / # total de viviendas con sistema de acueducto urbano) * 100
86% 474 Medidores se
encuentran en mal estado. Pérdidas en el
Sistema
(agua producida – agua facturada)/ agua
producida * 100
50% Se consideran altas, alrededor del 50%.
Fuente: Aguas del Nordeste AGN
5.1.17 Resumen del Sistema de Acueducto
A continuación se presenta el resumen de la situación actual del sistema de acueducto de la zona urbana del municipio de Remedios, tomando como base la información consignada en los documentos del Plan Maestro de Acueducto y Alcantarillado del año 2010 y la información recopilada durante la visita y reconocimiento de campo por parte del equipo técnico de la Gerencia Asesora del Programa Agua para la Prosperidad.
Tabla 23 Resumen del Sistema de Acueducto Componente Capacidad
Instalada Observaciones Conclusiones QUEBRADA LA CULEBRA (fuente principal de Concesión de aguas: 27.0 l/s La capacidad requerida de las
Componente Capacidad
Instalada Observaciones Conclusiones
BOCATOMA LA CULEBRA: 30.0 l/s EL CRISTO: 42.0 l/s LA PRIMAVERA: l/s Las captaciones se realizan mediante bocatomas en concreto reforzado. No cumplen con la capacidad requerida al horizonte de diseño. El sistema de captación de La Culebra Se encuentra en regular estado físico. Los demás sistemas están en buen estado. LINEAS DE ADUCCIÓN LA CULEBRA: 52.8 l/s EL CRISTO: 24.4 l/s LA PRIMAVERA: l/s
La Culebra sólo puede llevar 21.5 l/s de agua en condiciones favorables sin taponamientos por maleza o similares. TANQUE DESARENADOR EL CRISTO 45.0 l/s Estructura en concreto reforzado, las dimensiones son 6.8x1.92m 10 m de largo por 1.79 m de ancho con muros de 0.22 m de espesor.
Se continuará utilizando, cumple con la capacidad requerida al año 2017. TANQUE DE ALMACENAMIENTO 230 m3 La estructura metálica con capacidad de 90m3 se encuentra en mal estado. Se requiere ampliar, no tiene capacidad suficiente al año horizonte. RED DE DISTRIBUCIÒN La red de distribución, tiene una longitud total de 16284 metros, Con diámetros que varían desde Ø1 pulgada a Ø4 pulgadas, en tubería P.V.C. y HG y se encuentran en regular estado.
Componente Capacidad
Instalada Observaciones Conclusiones
MICROMEDICIÓN Y MACROMEDICIÓN Actualmente se tiene un índice de micromedición efectiva del 86% y no se tienen macromedidores instalados debido a la estructuración del sistema.
5.1.18 Análisis de Demanda del Sistema de Acueducto
Con base en la proyección de población establecida en el presente informe, incluyendo población fija y flotante, se presenta el siguiente análisis referente a las capacidades instaladas y requeridas de los componentes del sistema de acueducto del municipio de Remedios, al año horizonte.
Tabla 24 Resumen Capacidad instalada y requerida Sistema de Acueducto ESTRUCTURA
CAPACIDAD
AÑO EN QUE SE COPA LA CAPACIDAD Instalada Requerida (2012) Requerida (2037) Fuente (l/s) 122 64.20 243.40 2025 Captación (l/s) 72 48.15 182.55 2020 Aducción (l/s) 77.2 35.31 133.87 2022 Desarenador (l/s) 45 35.31 133.87 2017 Conducción (l/s) 50 35.31 133.87 2019 PPA (l/s) 40 32.10 121.70 2017 Almacenamiento (m3) 230 924.53 3504.98 2012
Figura 3 Análisis Capacidad instalada y requerida Sistema de Acueducto
Figura 4 Capacidad de Almacenamiento instalada y requerida
De lo anterior se puede concluir que es necesario realizar inversiones a corto plazo para los componentes del sistema de acueducto del municipio de Remedios. La necesidad de inversión en almacenamiento es inmediata.
