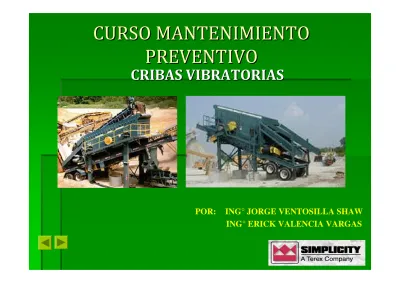

CURSO MANTENIMIENTO

CURSO MANTENIMIENTO

PREVENTIVO

PREVENTIVO

CRIBAS VIBRATORIAS

CRIBAS VIBRATORIAS

ING° JORGE VENTOSILLA SHAW

ING° ERICK VALENCIA VARGAS

POR:

Componentes Principales

●Placas laterales.

●Pisos.

●Placa de Alimentación.

●Placa de Descarga.

●Soportes laterales.

●Poleas y Motores.

POLEA MOTRIZ

DEL EQUIPO

LADO

IZQUIERDO

LADO DE DESCARGA

SENTIDO DE FLUJO DEL MATERIAL

Instalación y Puesta en Marcha

●Revise el amperaje consumido y compárelo con el Manual.

●Revise el flujo del material y que no se derrame, si es necesario

instale guardas laterales.

Instalación y Puesta en Marcha

●Lea la tabla de especificaciones para su equipo, que viene en

las primeras páginas de su Manual.

Shaft Housing 38 GALLONS OIL.

Drive Side .

Flont Side .

Grease: Quatity per Bearing ounces

Interval Hours Operation

Should you have any problem with our unit, please contact:

Simplicity Service Department at: 1-800-248-3821

Model: OA140D-OT Bearing Size: 140 MM

Serial Number: N2620-HS140D-2100

Installation Drawing No.: D13030

Width: 6' Lenght: 20' Number of Decks 2

Operating Speed 801 RPM

Stroke 5/8 Inch

Recommended Angle of Inclination Degrees

Special Information:

Lubrication:

Timing: 45°

Total Shipping Weight 17,500 Pounds

Shipping Date: 11-19-97

Lubricación

•

El mantener una lubricación adecuada en su equipo, es

la función más importante de mantenimiento.

•

Fallas prematuras pueden ser ocasionadas por una mala

lubricación.

•

La lubricación deberá estar revisada en su

mantenimiento diario.

•

Los periodos de lubricación se podrán observar en su

manual de partes y operación, en caso de tener sistema

de enfriamiento.

Lubricación

•

PERIODO CAMBIO DE ACEITE Y FILTROS CON

SISTEMA DE LUBRICACION

-

Primer cambio aceite a las 300 hrs.

-

Limpieza imán retorno cada 300 hrs.

-

Cambio periódico de aceite cada 2000 hrs.

-

Cambio periódico de filtros cada 500 hrs.

Lubricación

•

PERIODO CAMBIO DE ACEITE Y FILTROS CON

SISTEMA DE LUBRICACION

-

El primer cambio de aceite se deberá de realizar a las

40 horas de operación.

-

Los siguientes cambios se realizarán entre 300 y 500

horas de operación, o de 30 días lo que ocurra

primero.

-

El aceite deberá de ser drenado inmediatamente

después de haber parado el equipo, para que toda

suspensión pueda salir fácilmente y no se acumule en e

l interior del equipo.

Lubricación

•

FECHA

ACCION

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Lubricación

•

Selección de Aceite

-

El aceite deberá ser de lata calidad, producto de petróleo No

Oxidante.

-

Viscosidad no menor a 105 SSU a temperatura de operación.

-

Deberá tener un TINKEN OK LOAD RATING > 50.

-

Extrema presión y anti-oxidantes.

-

Calidad de neutralización y agentes anti-espuma.

-

Adecuado para aplicaciones vibratorias

-

NO es recomendable el uso de aceite con sólidos suspendidos

como Grafito y Bismuto de Molibdeno (Mo S

₂

).

Lubricación

•

Ejemplo selección de aceite: Para la temperatura ambiente y

diámetro de los balero se recomienda el siguiente aceite:

•

Rodamiento: 120 – 160 mm

•

Rapidez Operación: 650 – 1050 r.p.m.

•

Temp. Ambiente: 38 °C – 46 °C (100° - 115°F)

•

AGMA: EP – 8.

•

Máxima temperatura en aceite: 116 °C (240 °F)

Lubricación

CONTAMINACION

FATIGA EN LA SUPERFICIE

INICIO DEL DAÑO

INICIA LA FISURA

PROPAGACION DE FISURA

DESPRENDIMIENTO DE PARTICULAS

1

2

Lubricación

Lubricación

EQUIVALENCIAS DE TAMAÑOS

CABELLO HUMANO

50

µ

m diameter

ESPESOR DE PELICULA

DE ACEITE

•

°

0.2

µ

m

1

µ

m

PARTICULA DE TIERRA

10

µ

m

CLARO QUE EXISTE EN

UN BALERO SIN

INSTALARSE

Mantenimiento

• Mantenimiento Semanal:

–Revise los resortes de soporte

–Retire material acumulado en las bases de resortes

–Retire material acumulado en la guarda de bandas

• Mantenimiento Mensual:

–Inspeccione lospisos, desgaste, deformación, etc...

–Inspecciones placas laterales, desgaste y daños.

Mantenimiento

• Las Cribas Vibratorias requieren de un mínimo de

mantenimiento, se recomienda que se realice un

mantenimiento preventivo periódicamente como se lista

a continuación:

• Mantenimiento Diario:

–Revisar nivel de aceite

–Revisar que no existan fugas de aceite

Una fuga de aceite indica que un sello tiene

problemas de desgaste, y se deberá de cambiar a

la brevedad posible.

Mantenimiento

• Mantenimiento Diario:

– Revise el piso de su Criba.

•En caso necesario reemplace el panel dañado.

– Inspeccione si existe tornillería suelta

– Escuche si existen ruídos anormales que indiquen desgaste

anormal.

• Mantenimiento Semanal:

– Inspeccione placas de desgaste de alimentación y descarga,

paneles y los tensores de base motríz.

Mantenimiento

• Revisión de torque:

•Tornillo (pulgadas) Torque (Ft/Lbs.)

•½

75

•5/8 150

•¾

250

•1 583

•1-1/8 782

•1-1/4 1097

• Se deberá de re-torquear después de las primeras 4

Mantenimiento

• Poleas con buje cónico

– Tornillo (pilgadas) Torque

(Ft/Lbs)

•5/16 15

•3/8 30

•½

60
