Cte Db Si Explicado y Resumido

(1)

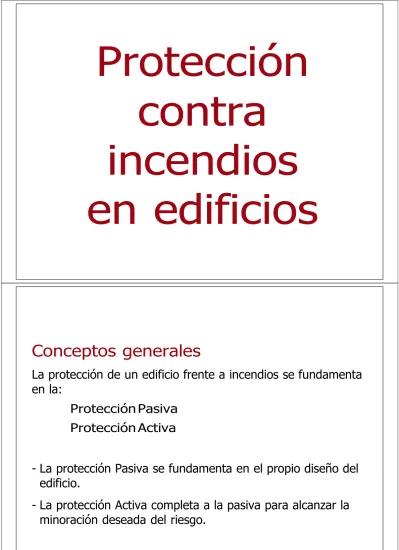

Protección

contra

incendios

en edificios

Conceptos generales

La protección de un edificio frente a incendios se fundamenta

en la:

Protección Pasiva

Protección Activa

- La protección Pasiva se fundamenta en el propio diseño del

edificio.

- La protección Activa completa a la pasiva para alcanzar la

minoración deseada del riesgo.

(2)

G R A D O DE P E L IG R OSI D A D

Situación de la normativa estatal

En España a nivel del Estado existen 3 normativas generales de obligado

cumplimiento:

- El Código Técnico de la Edificación – DB SI

- El Reglamento de Seguridad Contra Incendios en los Edificios

Industriales

- El Reglamento de Instalaciones de Protección Contra Incendios

Además existe normativa de carácter autonómico y local.

Parcialmente se aplica el Reglamento de Policía de Espectáculos Públicos

y Actividades Recreativas (RGPE), excepto artículos 2 al 9, artículos 20

al 23, excepto apartado 3 del artículo 22.

Subordinadamente existen reglamentos específicos de instalaciones y

almacenamiento: REBT, RITE, almacenamiento de gas, gasoil, etc...

Riesgo de incendio:

COMBUSTIÓN

Combustible + O2 + Fuente de energía Calor + llamas+ humos + gases + residuos

ETAPAS DE DESARROLLO DE UN INCENDIO

ESTADO LATENTE HUMO VISIBLE LLAMAS CALOR

Desprende partículas invisibles al techo. (El

aire se ioniza).

.

Acumulación de partícu- las que se hacen visibles (Humo). Se alcanza el punto de ignición (Lla- mas). Aumento del calor por la combustión (Temperatu- ra). VELOCIDAD DE DESARROLLO

(3)

T

e

m

p

e

ra

tu

ra

ºC

Riesgo de incendio

1200

1000

800

600

400 Curva normalizada

Fuego lento

Fuego natural

0 10 20 30 40 50 60 70 80 90

Minutos

100 110

CTE

DB SI

Seguridad en caso de incendio

DB SI

(4)

CTE

DB SI

Seguridad en caso de incendio

Marco de la seguridad en caso de incendio

* LOE, Ley 38/99



REQUISITO BÁSICO DE CALIDAD

* CTE



PARTE I

: - Ámbito:

Toda edificación en el marco de la LOE (incluso industrial)

- Requisito básico SI

- Exigencias básicas SI 1 al SI 6

- Condiciones generales:

- Productos, elementos constructivos y equipos: marcaje CE (DPC) - Contenido del proyecto - Libro del edificio



PARTE II:

- Ámbito:

no se aplica a edificios de uso industrial RSCIEI

- Documento Básico DB SI:

Parámetros y procedimientos para cumplir las exigencias básicas



DOCUMENTOS RECONOCIDOS

(sin carácter reglamentario)

CTE

DB SI

Seguridad en caso de incendio

Carácter prestacional:



REQUISITO BÀSICO SI (Art. 11 de la Parte I del CTE):

“ Reducir a límites aceptables el riesgo

de que los usuarios de un edificio sufran daños

derivados de un incendio de origen accidental como consecuencia

de les características del proyecte y construcción del edificio,

(5)

CTE

DB SI

Seguridad en caso de incendio



Exigencias básicas SI (Art. 11 de la Parte I del CTE):

SI 1 Propagación interior

SI 2 Propagación exterior

SI 3 Evacuación de ocupantes

SI 4 Instalación de protección contra incendios

SI 5 Intervención de bomberos

SI 6 Resistencia al fuego de la estructura

CTE

DB SI

Seguridad en caso de incendio



Criterios generales para satisfacer las exigencias básicas SI

a) Aplicar los parámetros del Documento Básico SI

El contenido del DB SI es muy prescriptivo

b) Adoptar soluciones alternativas

Justificar el cumplimiento de les exigencias básicas y que sus prestaciones

son, al menos equivalentes, a las obtenidas aplicando el DB SI

* El Artículo 3.3 de la NBE-CPI/96 ya contemplaba la posibilidad de soluciones diferentes en proyectos singulares, justificadas documentalmente y que garantizasen niveles de seguridad equivalentes a los de la normativa.

(6)

CTE

DB SI

Seguridad en caso de incendio

Aspectos destacables del DB SI

1. Ámbito de aplicación del DB SI

- Edificios en el ámbito general del CTE y:

• Usos definidos en el Anejo SI A: Administrativo, Aparcamiento,

Comercial, Docente, Hospitalario, Pública concurrencia, Residencial

Público y Residencial Vivienda.

* Residencies geriátricas Uso Hospitalario (muy exigente)

• Usos no definidos: se asimilan a los anteriores.

- Nueva construcción, ampliación, cambio de uso,

reforma, rehabilitación.

-

Se excluyen edificios, establecimientos y zonas de uso industrial

en los que sea de aplicación el RSCIEI (la Parte I del CTE se ha de cumplir en

cualquier caso y la referencia a la NBE-CPI 96 queda substituida por el DB SI)

CTE

DB SI

Seguridad en caso de incendio

Criterios de aplicación

1. Ámbito de aplicación del DB SI

1.- En aquellas zonas destinadas a albergar personas bajo régimen de privación de

libertad o con limitaciones psíquicas no se deben aplicar las condiciones que sean

incompatibles con dichas circunstancias. En su lugar, se deben aplicar otras

condiciones alternativas, justificando su validez técnica y siempre que cumplan

las exigencias de este requisito básico.

2.- Los edificios, establecimientos o zonas cuyo uso previsto no se encuentre entre

los definidos en el Anejo SI A de este DB deberán cumplir salvo, indicación en

otro sentido, las condiciones particulares del uso al que mejor puedan asimilarse

en función de los criterios expuestos en el artículo 4 del CTE.

3.- A los edificios, establecimientos o zonas de los mismos cuyos ocupantes

precisen, en su mayoría, ayuda para evacuar el edificio (residencias geriátricas o

de personas discapacitadas, centros de educación especial, etc.) se les debe

aplicar las condiciones del

Uso Hospitalario.

4.- A los edificios, establecimientos o zonas de uso sanitario o asistencial de carácter

ambulatorio se les debe aplicar las condiciones particulares del

Uso

(7)

CTE

DB SI

Seguridad en caso de incendio

5.- Cuando un cambio de uso afecte únicamente a parte de un edificio o de un

establecimiento, este DB se debe aplicar a dicha parte, así como a los medios de

evacuación que la sirven y que conduzcan hacia el espacio exterior seguro,

estén o no situadas en ella. Como excepción a lo anterior, cuando en los edificios

de uso Residencial Vivienda existentes se trate de transformar en dicho uso

zonas destinadas a cualquier otro, no es preciso aplicar este DB a los elementos

comunes de evacuación del edificio.

6.- En obras de reforma en las que se mantenga el uso, este DB debe aplicarse a los

elementos del edificio modificados por la reforma, siempre que ello suponga un

mayor adecuación a las condiciones de seguridad establecidas en este DB.

7.- Si la reforma altera la ocupación o su distribución con respecto a los elementos

de evacuación, la aplicación de este DB debe afectar también a éstos. Si la

reforma afecta a elementos constructivos que deban servir de soporte a las

instalaciones de protección contra incendios, o a zonas por las que discurren sus

componentes, dichas instalaciones deben adecuarse a lo establecido en este DB.

8.- En todo caso, las obras de reforma no podrán menoscabar las condiciones de

seguridad preexistentes, cuando éstas sean menos estrictas que las

contempladas en este DB.

CTE

DB SI

Seguridad en caso de incendio

Aspectos destacables del DB SI

(continuación)

2. Remite al DB SU “Seguridad de utilización” en lo que se refiere a elementos de

circulación, iluminación de emergencia que antes incluía la NBE-CPI/96.

3. Incorpora el diseño y dimensionado de los elementos de evacuación y de los

pasos entre hileras de asientos en los locales de pública concurrencia que

antes estaban en el RGPE.

4. Incorpora como obligatorias les condiciones de Intervención de bomberos



SI 5: en la NBE-CPI/96 estaban en el Apéndice 2 con carácter de recomendación

5. Incorpora tablas y procedimientos sencillos para determinar la resistencia al

fuego de la estructura



Anejos SI B a F: la NBE-CPI/96 remitía a Eurocódigos

6. Los productos, equipos y materiales han de disponer de Marcaje CE



Nueva clasificación europea de reacción y resistencia al fuego

(RD 312/2005 y Anejo SI G del DB SI).

(8)

CTE

DB SI

Seguridad en caso de incendio

7. En pequeños establecimientos hoteleros, de hasta 20 plazas, es más

permisivo en relación a la protección de les escaleras y al número de salidas.

8. Se introduce el control de humos para garantizar la evacuación segura de

los ocupantes en aparcamientos, atrios y establecimientos de uso comercial

y pública concurrencia de > 1000 persones. Diseño según normas UNE, EN;

En aparcamientos que no tengan consideración de abiertos (la mayoría),

sólo contempla la ventilación por extracción mecánica según DB HS-3.

No se considera la ventilación natural que era alternativa en la NBE-CPI/96.

9. En Proyecto el DB SI Accesibilidad que desarrolla la Ley de

Accesibilidad.

10. No trata específicamente los edificios en altura ni los sótanos aunque

presentan un riesgo más grande que otras configuraciones: a efectos de

sectorización, número de salidas en función de la superficie, extinción

automática, limitación de la densidad de ocupación en función de la altura, etc.

CTE

DB SI

Seguridad en caso de incendio

Contenido del proyecto

(Anejo I de la Parte I del CTE)

- PROYECTO BÁSICO

Memoria:

-

Descripción

de las soluciones adoptadas

Planos:

- Descripción general

- PROYECTO DE EJECUCIÓN

Memoria:

-

Justificación

de las soluciones adoptadas

- Anejos complementarios si son necesarios

- Criterios de uso y mantenimiento

Planos:

- Planos de instalaciones

- Planos de definición constructiva

Pliego de condiciones: - Marcaje CE

- Ensayos y pruebas

- Pruebas de servicio sobre el edificio acabado

- PROYECTOS PARCIALES: integrados en el proyecto del edificio bajo la

(9)

CTE

DB SI

Seguridad en caso de incendio

SI 1 Propagación interior

SI 2 Propagación exterior

SI 3 Evacuación de ocupantes

SI 4 Instalaciones de protección contra incendios

SI 5 Intervención de bomberos

SI 6 Resistencia al fuego de la estructura

Anejo SI A Terminología

Anejo SI B Tiempo equivalente de exposición al fuego

Anejo SI C Resistencia al fuego de las estructuras de hormigón armado Anejo SI D Resistencia al fuego de las estructuras de acero

Anejo SI E Resistencia al fuego de las estructuras de madera Anejo SI F Resistencia al fuego de las estructuras de fábrica Anejo SI G Normas relacionadas con la aplicación del DB SI

CTE

DB SI

Seguridad en caso de incendio

(10)

SI 1 Propagación interior

Exigencia básica SI 1:

Se limitará el riesgo de propagación del incendio por el interior del

edificio.

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

1. Compartimentación en sectores de incendio

1.1 Condiciones de compartimentación 1.2 Resistencia al fuego

2. Locales y zonas de riesgo especial

2.1 Clasificación de los locales y zonas de riesgo especial 2.2 Condiciones de los locales y zonas de riesgo especial

3. Espacios ocultos. Pasos de instalaciones a través de elementos

de compartimentación de incendios

3.1 Espacios ocultos 3.2 Pasos de instalaciones

4. Reacción al fuego de elementos constructivos, decorativos y de

mobiliario

4.1 Revestimientos

4.2 Instalaciones eléctricas

4.3 Elementos textiles de cubrición

(11)

SI 1 Propagación interior

1. COMPARTIMENTACIÓN EN SECTORES DE INCENDIO

1.1. Condiciones de compartimentación

- Los edificios se deben compartimentar en sectores de incendio según

la Tabla 1.1.

- En función del uso de la zona y de la superficie construida.

- A efectos de cómputo de la superficie se considera que no forman

parte del sector: las escaleras y los pasillos protegidos, ni los locales de

riesgo especial contenidos en el mismo.

- La superficie máxima del sector se puede duplicar si está

protegido con instalación automática de extinción que no sea exigible

por el DB SI.

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

Tabla 1.1. Condiciones de compartimentación (1)

USO PREVISTO DEL EDIFICIO, ZONA O

ESTABLECIMIENTO CONDICIONES DE COMPARTIMENTACIÓN

EN GENERAL

ESTABLECIMIENTO integrado en un edificio Siempre constituirá sector de incendio

CASO PARTICULAR: - Administrativo, Docente y

ESTABLECIMIENTO Residencial Público

integrado en un

edificio de uso - Pública concurrencia y

Residencial Vivienda Comercial

Constituirá sector de incendio si Sc 500 m2

Siempre constituirá sector de incendio ZONA DE USO

DIFERENTE y subsidiaria del uso principal de un edificio o establecimiento

- Residencial Vivienda Siempre constituirá sector de incendio

- Aparcamiento - Sc 100 m2: local de riesgo bajo

- Sc > 100 m2 _{: siempre constituirá sector d’incendio.}

Cualquier comunicación se hará a través de vestíbulo de independencia

- Aparcamientos robotizados: siempre sector de incendio

Cualquier comunicación se hará a través de vestíbulo de independencia

- Alojamiento

(p.e. dormitorios en centros docentes o hospitales)

Constituirá sector de incendio si Sc 500 m2 _.

- Administrativo, Docente o

Comercial Constituirá sector de incendio si Sc 500 m2 .

(12)

SI 1 Propagación interior

ESPACIO DIÁFANO

(p.e. pistas polideportivas, recintos feriales, centros comerciales, estaciones de transporte, etc.)

Puede constituir un - como mínimo el 90 % de Sc se

único sector de incendio desarrolle en una planta

independientemente de - sus salidas comuniquen directamente

su superficie, siempre con el espacio libre exterior

que:

- al menos el 75% de su perímetro sea fachada y

- no existe sobre el mencionado recinto ninguna zona habitable ESCALERAS Y ASCENSORES que sirvan a sectores de

incendio diferentes Estarán delimitados por elementos constructivos de resistencia al fuego resistencia al fuego de los elementos separadores de

sectores de incendio. ASCENSORES no accesibles desde el recinto de una

escalera protegida - puertas E 30 o bien _{- un vestíbulo de independencia en cada acceso.}

- Siempre vestíbulo de independencia en el acceso a un local de riesgo especial o a una zona de uso Aparcamiento

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

Tabla 1.1. Condiciones de compartimentación (3) USO PREVISTO DEL EDIFICIO, ZONA O

ESTABLECIMIENTO CONDICIONES DE COMPARTIMENTACIÓN

ADMINISTRATIVO _General _{Cada sector de incendio: Sc}__{2.500 m}2

APARCAMIENTO _General

Aparcamiento robotizado

No hay límite de superficie de sector

Cada sector de incendio: Sc 10.000 m2 _{cuando esté situado por}

debajo de otro uso (Sc > 100 m2 )

RESIDENCIAL

VIVIENDA General

Viviendas

Cada sector de incendio: Sc 2.500 m2

Separación entre viviendas y entre estas y zonas comunes EI 60

RESIDENCIAL

PÚBLICO General Cada sector de incendio: Sc 2.500 m2

Habitaciones para alojamiento _{Paredes: resistencia al fuego}__{EI 60}

(13)

SI 1 Propagación interior

COMERCIAL General

Caso particular

en establecimientos o centros comerciales que ocupen en su totalidad un edificio íntegramente protegido con instalación

automática de extinción y la altura de evacuación h 10 m.

Zonas destinadas a uso público - ocupen totalmente un edificio exento

Poden constituir un - estén íntegramente protegidos con una

único sector de incendio instalación automática de extinción y en edificios o centros

comerciales que - dispongan en cada planta de salidas de _{edificio aptas para la evacuación de} todos los ocupantes de las mismas. Cada establecimiento en

general Constituirá sector de incendio si Sc 500 m

2

Separación entre establecimientos diferentes EI 60.

(No aplicable a separación entre establecimientos y zonas comunes) Cada establecimiento de

pública concurrencia con espectáculos (cines, teatros, discotecas, salas de baile, etc.)

Siempre constituirá sector de incendio Zonas de uso industrial o de

almacenamiento Constituirán uno o más sectores diferenciados. Se aplica el RSCIEI

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

PÚBLICA

CONCURRENCIA En general Cada sector de incendio: Sc 2.500 m2

Recintos destinados a público: - Con asientos fijos (cines,

teatros, auditorios, salas de congresos)

- Museos

- Espacios para culto religioso - Recintos polideportivos y

feriales

- están compartimentados respecto a otras zonas con elementos EI 120

- Salidas de con sector de riesgo mínimo a

planta través de vestíbulo indep. o

Pueden constituir _{comunicadas: Con espacio exterior seguro}

un único sector de

incendio de Sc > - materiales de B-s1,d0: paredes y techos

2.500 m2 _si:

revestimiento _{B –s1: suelos}

FL

- Densidad de carga de fuego, Qs 200 MJ/m2

materiales de revestimiento y mobiliario fijo - No hay zonas habitables por encima de ellas

(14)

SI 1 Propagación interior

1.2. Resistencia al fuego de los elementos

compartimentadores

Resistencia al fuego: Capacidad de un elemento de construcción

para mantener durante un tiempo determinado las funciones:

- Portante



R

- Integridad



E

- Aislamiento



I

(Clasificación europea de resistencia al fuego: RD 312/2005 i UNE-EN 13501-2:2002)

Tiempo de resistencia al fuego determinado :

a) Tabla 1.2: paredes, techos y puertas

b) Alternativa: tiempo equivalente de exposición al fuego

que se determine para los elementos estructurales según

Anejo SI B

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

Tabla 1.2 Resistencia al fuego de les paredes, techos y puertas que delimitan sectores de incendio

ELEMENTO USO PREVISTO DEL _SECTOR Sector bajo

rasante

RESISTENCIA AL FUEGO

Sector sobre rasante en edificio con altura de evacuación, h,: PAREDES (EI) y

TECHOS (REI) que separen el sector del resto del edificio, siendo su uso previsto:

(1)

Sector de riesgo mínimo (qs< 40MJ/m2 _{y salidas}

directas al espacio exterior segur) en edificios de cualquier uso Residencial Vivienda, Residencial Público, Docente, Administrativo Comercial, h 1,50 m h 15 m 15 < h 28 m h > 28 m No se admite EI 120 EI 120 EI 120 EI 120 EI 60 EI 90 EI 120 EI 120 Pública Concurrencia, Hospitalario _{edificio > 28 m)}( EI 180, si h EI 90 EI 120 EI 180 PUERTAS DE Aparcamiento EI 120 ( EI 180, si es robotizado) Cualquiera EI2 t-C 5 , siendo t : EI 120 EI 120 EI 120 PASO entre sectores de incendio

t/2 resistencia de la pared en la que se encuentre

(15)

SI 1 Propagación interior

2. LOCALES Y ZONAS DE RIESGO ESPECIAL

- Riesgo debido a la actividad, la carga de fuego acumulada, las

instalaciones, etc.: almacenes, talleres, cocinas, laboratorios y

locales de instalaciones.

- Clasificación como riesgo alto, medio y bajo: según uso, superficie,

volumen, carga de fuego, potencia instalada



Tabla 2.1

* Almacenes de densidad de carga de fuego Qs > 3 x 10

6

_MJ

_

_uso

industrial regulado por el RSCIEI.

* Condiciones específicas para cocinas industriales

- Condiciones de resistencia al fuego



Tabla 2.2

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

(16)

SI 1 Propagación interior

Tabla 2.1 Clasificación de los locales y zonas de riesgo especial (2)

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

(17)

50 < S ≤ 100 m2 _{100 < S ≤ 500 m}2 _{S > 500 m}2

PÚBLICA CONCURRENCIA

Taller o almacén de decorados,

vestuario, etc. - 3 3

HOSPITALARIO Almacenes de productos

farmaceúticos y clínicos 3 3 3

Esterilización y almacenes anejos - - En todo caso

Laboratorios clínicos V ≤ 350 m3 _{350 < V ≤ 500 m}3 _{V > 500 m}3

RESIDENCIAL

VIVIENDA Trasteros directamente con zonas de aparcamiento) (incluidos los que comuniquen 50 < S ≤ 100 m2 100 < S ≤ 500 m2 S > 500 m2

RESIDENCIAL

PÚBLICO custodia de equipajes Guardarropías y locales para la 2 2 2

2

SI 1 Propagación interior

ADMINISTRATIVO Imprenta, reprografía y locales anejos, como, almacenes de papel o de publicaciones, encuadernado, etc.

COMERCIAL Almacenes con densidad de carga de

fuego, Qs (2) y que tengan una Sc :

425< Qs≤ 850

MJ/m2 850< Qs ≤ 3.400 _MJ/m2 Qs > 3.400 _MJ/m2

Con extinción automática S < 2.000 m2 S < 600 m2 S < 25 m i Almacenes

sobre rasante

Almacenes

h < 15 m

Sin extinción automática S < 1.000 m2 S < 300 m2 No se admite

Con extinción automática S < 800 m2 No se admite No se admite

bajo rasante _{Sin extinción automática} _{S < 400 m}2 _{No se admite} _{No se admite}

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

100 < V ≤ 200 m 100 < V ≤ 200 m 200 < V ≤ 400 m V > 200 m V > 400 m S ≤ 20 m 20 < S ≤ 100 m S > 100 m

(18)

SI 1 Propagación interior

Tabla 2.2 Condiciones de los locales y zonas de riesgo especial

CARACTERÍSTICAS RIESGO BAJO RIESGO MEDIO RIESGO ALTO

Resistencia al fuego de la estructura

portante (1) R 90 R 120 R 180

Resistencia al fuego de las paredes (EI) y techos (REI) que separan la zona del resto del

edificio (2) (3) EI 90 EI 120 EI 180

Vestíbulo de independencia en cada

comunicación de la zona con el resto del edificio - Sí Sí

Portes de comunicación con el resto del edificio EI2 45-C5

2 x EI2 30-C5 Abren hacia el interior del Vestíbulo de independencia

Recorrido de evacuación máximo hasta alguna salida del local. (computará en la longitud total del recorrido hasta la salida de planta)

≤ 25 m  25% si dispone de extinción automática ≤ 25 m  25% si dispone de extinción automática ≤ 25 m  25% si dispone de extinción automática

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

3. ESPACIOS OCULTOS. PASO DE INSTALACIONES A TRAVÉS

DE ELEMENTOS DE COMPARTIMENTACIÓN DE INCENDIO

- Objetivo: mantener la compartimentación de incendios

- Espacios ocultos (patinejos, falsos techos, suelos elevados, etc.)

a) Mantener en espacios ocultos la compartimentación de los espacios

ocupables

b) Compartimentar los espacios ocultos respecto de los espacios ocupables:

- Elementos compartimentadores: EI t

- Registros de mantenimiento: EI t/2

* Cámaras o canalizaciones no estancas: sectorización en vertical cada

3 plantes y cada 10 m.

- Paso de instalaciones

a) Mecanismos de obturación: compuertas, dispositivos intumescentes

b) Elementos pasantes resistentes al fuego EI t: conductos de ventilación,

chimeneas.

(19)

Sector 1 Sector 2 Sector 1

SI 1 Propagación interior

Paso de instalaciones

Sector 1 Sector 2 Sector 3

Elemento pasante resistente al fuego _{Mecanismos de obturación:} Compuertas cortafuegos

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

Paso de instalaciones.

Mecanismos de obturación

3 2 Planta 4 5 1 1 3 2 2 3 2 4 4 4 3 5

1. Pared separadora de 2 sectores 2. Panel intumescente

3. Tubería

4. Mortero o masilla intumescente

1. Bajante 2. Forjado

3. Collarín con material intumescente

1. Mortero o masilla intumescente 2. Pared de fábrica

3. Sellado a nivel de forjado 4. Cables eléctricos

(20)

SI 1 Propagación interior

4. REACCIÓN AL FUEGO DE LOS ELEMENTOS

CONSTRUCTIVOS, DECORATIVOS Y DE MOBILIARIO

Reacción al fuego: Es la respuesta de un material medida en términos de su

contribución al desarrollo del mismo por la propia combustión, en condiciones

específicas de ensayo.

CLASIFICACIÓN EUROPEA PRINCIPAL DE REACCIÓN AL FUEGO DE LOS MATERIALES SEGÚN EL RD 312/2005 Y LA NORMA UNE-EN 13501 1:2002. EUROCLASES

A1: No Combustible. Sin contribución en grado máximo al fuego A2: No Combustible. Sin contribución en grado menor al fuego B: Combustible. Contribución muy limitada al fuego

C: Combustible. Contribución limitada al fuego D: Combustible. Contribución media al fuego E: Combustible. Contribución alta al fuego F: Sin clasificar

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

CLASIFICACIÓN EUROPEA ADICIONAL DE REACCIÓN AL FUEGO DE LOS MATERIALES SEGÚN EL RD 312/2005 Y LA NORMA UNE-EN 13501 1:2002. EUROCLASES

- opacidad de los humos, s (smoke): incorpora conceptos de velocidad de

propagación y producción total de humos

s1: baja

s2: media

s3: alta

- caída de gotas o partículas inflamadas, d (drop):

d0: nula

d1: media

d2: alta

* En el Anejo I del RD 312/2005 se pueden encontrar una serie de materiales y

productos clasificados sin necesidad de ensayo.

(21)

SI 1 Propagación interior

4.1 Elementos constructivos

- Ámbito de aplicación:



Revestimientos que superen el 5% de les superficies

totales del conjunto de paredes, de techos o de suelos del recinto



Tuberías y conductos que transcurren por las zonas que

se indican sin recubrimiento resistente al fuego.



Materiales que constituyen una capa contenida en el interior del

techo o pared y que no esté protegida por una capa



EI 30.

- Reacción al fuego según la Tabla 4.1

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación interior

Tabla 4.1 Clases de reacción al fuego de los elementos constructivos

SITUACIÓN DEL ELEMENTO REVESTIMIENTOS

De techos y paredes De suelos

Zonas ocupables C-s2,d0 EFL

Pasillos y escaleras protegidos B-s1,d0 CFL-s1

Aparcamientos B-s1,d0 BFL-s1

Recintos de riesgo especial B-s1,d0 BFL-s1

Espacios ocultos no estancos

- Patinillos, falsos techos, suelos elevados, etc... - o siendo estancos con instalaciones

susceptibles de iniciar o propagar un incendio

(22)

SI 1 Propagación interior

4.2 Instalaciones eléctricas

Cables, tubos, bandejas, regletas, armarios, según reglamentación específica

(REBT 2002 y normes UNE, EN referenciadas)

- Reacción al fuego: no propagadores del incendio y con emisiones de humos y

opacidad reducida, según norma UNE 21.123. (se exige en edificios de vivienda:línea general de alimentación y derivaciones individuales; edificios de pública concurrencia: toda la instalación)

- Resistencia al fuego: Cables de seguridad frente al fuego según norma UNE-EN

50.200 (pueden continuar en funcionamiento hasta temperaturas de 700ºC. (Cables eléctricos de servicios de seguridad: control de humos de aparcamiento, presurización de escalera, etc.).

4.3 Elementos textiles de cubrición: clase M2

4.4 Elementos decorativos y mobiliario en uso de pública concurrencia:

-

Butacas y asientos fijos que formen parte del proyecto:

- Tapizados: ensayos cigarrillo y cerilla. - No tapizados: clase M2

-

Elementos textiles suspendidos (Telones, cortinas): clase 1

CTE DB SI Seguridad en caso de incendio

(23)

SI 2 Propagación exterior

Exigencia básica SI 2:

Se limitará el riesgo de propagación del incendio por el exterior, tanto

en el edificio considerado como a otros edificios.

CTE DB SI Seguridad en caso de incendio

SI 1 Propagación exterior

1. Medianeras

2. Fachadas

2.1 Propagación horizontal 2.2 Propagación vertical 2.3 Propagación superficial

3. Cubiertas

3.1 Propagación exterior 3.2 Propagación superficial

(24)

SI 2 Propagación exterior

1. MEDIANERAS

Medianeras y muros colindantes con otro edificio



EI 120

2. FACHADAS

2.1 Propagación exterior horizontal

Ámbito de aplicación:

- entre dos edificios

- entre dos sectores de incendio del mismo edificio

- entre una zona de riesgo especial alto y otras zonas del edificio

- hacia una escalera o pasillo protegido desde otras zonas

CTE DB SI Seguridad en caso de incendio

SI 2 Propagación exterior

Condiciones:

Separación entre puntos de ambas fachadas < EI 60, en función de la

distancia, d, y el ángulo,



.

Fachadas enfrentades Fachadas a 90º Fachadas a 180º

Cuando se trate de edificios diferentes y colindantes, la fachada del edificio considerado cumplirá

(25)

SI 2 Propagación exterior

2.2 Propagación exterior vertical

Ámbito de aplicación:

- entre dos sectores de incendio

- entre una zona de riesgo especial alto y otras zonas del edificio.

Condiciones:

- Franja de 1 m EI 60 (si hay elemento saliente se reduce la altura

en la dimensión del mismo)

Encuentro entre el forjado separador de sectores de incendio diferentes y la fachada

Encuentro entre el forjado separador de sectores de incendio diferentes y la fachada con elemento saliente

CTE DB SI Seguridad en caso de incendio

SI 2 Propagación exterior

2.3 Propagación por fachadas

Ámbito de aplicación:

- Cualquier fachada de altura > 18 m en toda su altura

- Los 3,5 m de las fachadas de altura < 18 m cuyo arranque sea

accesible al público, bien desde la rasante de la calle o bien

desde una cubierta.

Condiciones:

- Acabado exterior: los materiales que ocupen más del 10% de

la superficie de acabado exterior de la fachada tendrán una clase

de reacción al fuego B-s3 d2.

- Cámaras ventiladas: Los materiales colocados en las

superficies interiores de cámaras ventiladas tendrán una clase de

reacción al fuego B-s3 d2.

(26)

Edificio 2

Medianera EI 120

Sector 1 o

local de riesgo 1 Sector 2 o local de riesgo 2

Pared compartimentadora EI t

SI 2 Propagación exterior

3. CUBIERTAS

Ámbito de aplicación:

- entre dos edificios

- entre dos sectores de incendio del mismo edificio

- entre una zona de riesgo especial alto y otras zonas del edificio

Condiciones:

a) Franja EI 60:

- 0,50 m de anchura medida desde el edificio colindante

- 1,00 m de anchura entre sectores de un mismo edificio

b) Prolongación del elemento separador 0,60 m sobre la

cubierta

CTE DB SI Seguridad en caso de incendio

SI 2 Propagación exterior

a) Protección entre sectores distintos en la cubierta /Franja EI 60

0,50 0,50 Franja EI 60 1,00

Cubierta Cubierta

Edificio 1

SECCIÓN

(27)

SI 2 Propagación exterior

b) Protección entre sectores distintos en la cubierta

Prolongación del elemento separador 0,60 m sobre la cubierta

Cubierta

0,60 EI 120; EI t

Sector 1 o local de

riesgo 1 Sector 2 o Local de riesgo 2

Medianera EI 120

Pared compartimentadota EI t

SECCIÓN

CTE DB SI Seguridad en caso de incendio

SI 2 Propagación exterior

c) Encuentro entre cubierta y fachada -que arranca de la cubierta-

entre edificios o sectores diferentes

Relación entre puntos < EI 60 en función de:

- la distancia, d, en proyección de

la fachada a cualquier zona de

cubierta resistente al fuego < EI 60.

- la altura, h, sobre la cubierta a la

que debe estar cualquier zona de

fachada resistente al fuego < EI 60.

d (m) 2,50 2,00 1,75 1,50 1,25 1,00 0,75 0,50 0 h (m) 0 1,00 1,50 2,00 2,50 3,00 3,50 4,00 5,00

(28)

SI 2 Propagación exterior

3.2 Propagación por cubierta

Ámbito de aplicación:

- Cualquier cubierta

Condiciones:

- Acabado exterior: los materiales que ocupen más del 10% de

revestimiento o acabado exterior de las cubiertas, situadas a menos de

5 m de distancia de la proyección vertical de cualquier zona de salida

del mismo o de otro edificio con <EI 60, incluida la cara superior de

los voladizos que sobresalgan más de 1 m, han de pertenecer a una

clase de reacción al fuego BROOF (t1).

- Lucernarios, claraboyas y cualquier otro elemento de

iluminación, ventilación o extracción de humo han de

pertenecer a una clase de reacción al fuego BROOF (t1), incluidas

en las condiciones anteriores.

CTE DB SI Seguridad en caso de incendio

(29)

SI 3 Evacuación de ocupantes

Exigencia básica SI 3:

El edificio dispondrá de los medios de evacuación adecuados para

que los ocupantes puedan abandonarlo o alcanzar un lugar seguro

dentro del mismo en condiciones de seguridad.

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

1. Restricciones a la ocupación

2. Cálculo de la ocupación

3. Elementos de evacuación (SI 3 + Terminología)

3.1 Origen 3.2 Altura 3.3 Salidas 3.4 Espacio exterior 3.5 Recorridos 3.6 Portes 3.7 Rampas 3.8Escaleras 3.8 Vestíbulos 3.10 Ascensores

4. Compatibilidad de los elementos de evacuación

5. Número de salidas y longitud de los recorridos de evacuación

6. Dimensionado de los medios de evacuación

6.1 Criterios para la asignación de los ocupantes 6.2 Cálculo

7. Señalización de los medios de evacuación

8. Control de humo de incendio

(30)

SI 3 Evacuación de ocupantes

1. RESTRICCIONES A LA OCUPACIÓN

No se pueden destinar a presencia habitual de personas las zonas cuyos

recorridos de evacuación superen la siguiente altura de evacuación ascendente:

USO PREVISTO Y ZONA MÁXIMA ALTURA DE EVACUACIÓN _{ASCENDENTE ADMITIDA en cualquier} recorrido de evacuación

En general 6 m hasta espacio exterior seguro 4 m hasta una salida de planta Primera planta bajo rasante, independientemente de su altura Hospitalario Zonas de hospitalización

Zonas de tratamiento intensivo

1 m hasta una salida de planta 2 m hasta espacio exterior seguro Docente Enseñanza infantil

Enseñanza primaria

1 m hasta una salida de planta 2 m hasta espacio exterior seguro

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

Tabla 2.1 Densidades de ocupación (1) (Consultar DB SI para estas situaciones)

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Cualquiera

- Zonas de ocupación ocasional y

accesibles únicamente a efectos de

mantenimiento: salas de máquinas,

locales para material de limpieza, etc...

- Aseos de planta

Ocupación nula

3 Residencial

Vivienda

Plantas de vivienda

20 Residencial

- Zonas de alojamiento

20 Público

- Salones de uso múltiple

1 - Vestíbulos generales y zonas

2 generales de uso público en plantas de

sótano, baja y entreplanta

(31)

SI 3 Evacuación de ocupantes

Tabla 2.1 Densidades de ocupación (2)

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Aparcamiento

-Vinculado a una actividad sujeta a

horarios: comercial, espectáculos,

oficina, etc

- En otros casos

15

40 Docente

- Conjunto de la planta o del edificio

10 - Locales diferentes de aulas, como

5 laboratorios, talleres, gimnasios, salas

de dibujo, etc

- Aulas (excepto de escuelas infantiles)

_1,5

- Aulas de escuelas infantiles y salas de

lectura de bibliotecas

2 CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Hospitalario

- Salas de espera

2 - Zonas de hospitalización

15 - Servicios ambulatorios y de

10 diagnóstico

- Zonas destinadas a tratamiento a

₂₀

pacientes internados

Comercial

- En establecimientos comerciales

áreas de ventas en plantas de

sótano, baja y entre planta

áreas de ventas en plantas

diferentes a las anteriores

2

(32)

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Comercial

- En zonas comunes de centros

comerciales

mercados y galerías de alimentación

plantas de sótano, baja y entreplanta

o en cualquier otra con acceso desde el

espacio exterior

plantas diferentes de las anteriores

- En áreas de venta en las zonas que

no sea previsible gran afluencia de

público, como exposición y venta de

muebles, vehículos, etc..

2

3

5

5 CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Pública

Concurrencia

- Zonas destinadas a espectadores

sentados

con asientos definidos en proyecto

sin asientos definidos en proyecto

- Zonas de espectadores a pie

- Zonas de público en discotecas

- Zonas de público de pie :

bares, cafeterías, etc

- Zonas de público en gimnasios:

con aparatos

sin aparatos

1 pers/asiento

0,5

0,25

0,5

1

5 1,5

(33)

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Pública

Concurrencia

- Piscinas públicas

zonas de baño (sup. de vasos de las

piscinas)

Zonas de estancia de público en

piscinas descubiertas

Vestuarios

- Salones de uso múltiple para

congresos, hoteles , etc...

- Zonas de público en restaurantes de

“comida rápida” (hamburgueserías,

pizzerías, etc)

- Zonas de público sentado en bares,

cafeterías, restaurantes, etc

2

4

3

1 1,2

1,5

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Pública

- Salas de espera, de lectura en

2 Concurrencia

bibliotecas, zonas de uso público en

museos, galerías de arte, ferias y

exposiciones, etc

- Vestíbulos generales, zonas de uso

2 público en plantas sótano, baja y

entreplanta

- Vestíbulos, vestuarios, camerinos y

2 otras dependencias similares y anejas a

salas de espectáculos y de reunión

- Zonas de público en terminales de

10 transporte

- Zonas de servicio de bares, cafeterias,

10 etc

(34)

SI 3 Evacuación de ocupantes

USO PREVISTO ZONA, TIPO DE ACTIVIDAD

DENSIDAD DE

OCUPACIÓN

(m

2

_{sup. Útil/persona)}

Administrativo

- Plantas o zonas de oficinas

- Vestíbulos generales y zonas de uso

público

10

2 Archivos,

almacenes

40 CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

2. CÁLCULO DE LA OCUPACIÓN

Criterios:

- Valores de densidad de ocupación de la Tabla 2.1 aplicados a la

superficie útil de cada zona, excepto si es previsible una ocupación

más grande, o exigible una ocupación menor.

- Carácter simultáneo o alternativo de las diferentes zonas del

edificio según la actividad y el uso previsto.

- Utilizaciones especiales que impliquen un aumento de la ocupación

en comparación a la del uso normal previsto:

a) Considerar estos usos alternativos a efectos de diseño y dimensionado

b) En caso contrario: dejar constancia en la documentación del proyecto

(35)

SI 3 Evacuación de ocupantes

3. ELEMENTOS DE EVACUACIÓN

- Recorridos y salidas desde cualquier origen de evacuación hasta un

espacio exterior seguro o a un lugar seguro dentro del mismo edificio

- Adecuados al tipo de actividad, usuario y características del edificio y

de su emplazamiento.

- Condiciones de seguridad de utilización y en caso de incendio



DB SU + DB SI

3.1 Origen de evacuación, O

- Cualquier punto ocupable de un edificio, en general

- Puerta de salida a zonas de circulación en: viviendas, habitaciones

de hotel, despachos < 50 m

2

_{(recinto o conjunto < 50 m}

2

_{y densidad}



1 p/ 10 m

2

₎

- Cualquier punto ocupable en locales de riesgo especial y zonas de

ocupación nula

(no computa a efectos de altura de evacuación o de número

de ocupantes).

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

3.1 Origen de evacuación, O

O O

Vivienda, habitación de hotel, despacho o zona de baja densidad con S <_ _50m2

.

Recinto o zona con una única salida

Recinto o zona con varias salidas

A

O R R R

O Origen de evacuación R Salida de recinto

P _A _{Punto con recorridos}

alternativos P Salida de planta Tramo de recorrido único (sin alternativa) Tramo de recorrido alternativo

(36)

SI 3 Evacuación de ocupantes

3.2 Altura de evacuación, h

- Máxima diferencia de cotas entre el origen y la salida que corresponda

- Puede ser ascendente o descendente, en función del sentido de

evacuación

- No se consideran las plantas donde sólo haya ocupación nula.

h, Altura de evacuación descendente

h, Altura de evacuación ascendente

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

3.3 Salidas

- SALIDA DE PLANTA:

* Puede estar situada en la planta considerada o en otra planta diferente



El arranque de una escalera no protegida que:

- Conduzca a una salida del edificio.

- Ojo o hueco de escalera 1,30 m2_.

- No existe ningún otro hueco de comunicación entre plantas



Una puerta de acceso a una escalera protegida, un pasillo protegido o un

vestíbulo de independencia de una escalera especialmente protegida que:

- Capacidad suficiente (caso particular: uso hospitalario) - Conduce a una planta de salida del edificio



Una puerta de paso, a través de un vestíbulo de independencia, a un sector

de incendio diferente o alternativo que exista en la misma planta que:

- Salidas de planta diferentes para cada sector

- Superficie de las zonas de circulación 0,5 m2_{/persona < 30 m acceso}

(37)

SI 3 Evacuación de ocupantes

- SALIDA DE EDIFICIO

Puerta o hueco de salida al espacio exterior segur.

- SALIDA DE EMERGENCIA

Salida de planta o edificio de uso exclusivo en caso de emergencia y

señalizada de acuerdo con ello.

3.4 Espacio exterior seguro

Espacio en el que se puede dar por finalizada la evacuación porque:

 Permite la dispersión de los ocupantes:

Superficie 0,5 m2_{/pers. en un radio 0,1 P (no hace falta si}__{50 pers)}

 Comunicado con la red viaria, permite la intervención de bomberos Si no está comunicado con la red viaria, espacio 15 m fachada

 Permite una amplia disipación de calor, humos y gases

* Puede ser la cubierta del edificio en condiciones muy restrictivas

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

3.6 Puertas situadas en los recorridos de evacuación

- Puertas de salida de planta, de edificio y de evacuación > 50 persones

- Tipo de puerta: Batiente con eje de giro vertical

(pueden ser automáticas o giratorias con ciertas condiciones) - Sistema de cierre:

a) No actuará durante la evacuación

b) Dispositivo de fácil y rápida obertura, sin llave y sin actuar sobre más de un mecanismo:

- Manilla o pulsador, UNE EN 179:1997: usuarios habituales - Barra antipánico UNE 1125:1997: usuarios no habituales

- Abertura en sentido de evacuación para:

- > 200 P, uso residencial vivienda - > 100 P, en el resto de usos

- > 50 P, ocupantes de recinto o espacio donde esté situada la puerta

(38)

A Área de circulación A pasillo recorrido de evacuación A > 2,

SI 3 Evacuación de ocupantes

Puerta de una hoja Puerta de dos hojas

0,80 A 1,20 m 0,60 A 1,20 m

P P

Puertas correderas Abertura en sentido de evacuación

A 0,80 A 1,20 m - No es salida de planta ni de edificio - P < 50 personas P 0,80 A 1,20 m P > 50 personas P > 100 personas, en general P > 200 personas en uso P Residencial Vivienda

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

Abertura de la puerta: interferencias con los recorridos de evacuación

Área de circulación

A 2,50 m

50 m

(39)

SI 3 Evacuación de ocupantes

Puertas que abren a una escalera

P Escalera Escalera A A 0,40 P

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

3.7 Pasillos

- PASILLOS PROTEGIDOS

3.8 Rampas

3.9 Escaleras

- ESCALERA PROTEGIDA

- ESCALERA ESPECIALMENTE PROTEGIDA

- ESCALERA ABIERTA AL EXTERIOR

- CONDICIONES DE PROTECCIÓN DE LAS ESCALERAS

3.10 Vestíbulo de independencia

3.11 Ascensor de emergencia

(40)

SI 3 Evacuación de ocupantes

EI 60 0,50 EI 60 0,50 EI 120 EI 120 1 2 1 EI2 60 C5 3 EI2 60 C5 EI 60 0,50 EI 60 0,50 EI 120 A EI 120 1 5 EI2 60 C5 3 2 EI 120 1 2 1 Planta tipo EI 60 0,50 SE EI 120 2 L < 15m 1 Local/vivienda

2 Zona de circulación no protegida 3 Escalera protegida 4 Vestíbulo de independencia EI 60 0,50 A EI 120 3 O

EI2 60 C5 Planta baja Escalera protegida

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

VENTILACIÓN VENTILACIÓN EI 60 0,50 EI 120 E EI2 30 C5 EI2 30 C5 E E EI 60 0,50 EI 120 E _{EI2 30 C5} E 5 EI2 30 C5 4 2 5 4 2 A A EI 120 EI 60 0,50 EI 120 EI 60 0,50 Planta tipo EI 120 SE E E EI 120 A L < 15m 5 2 O Planta baja

2 Zona de circulación no protegida 3 Escalera protegida

4 Vestíbulo de independencia 5 Escalera especialmente protegida

E

EI 120

E _{EI2 60 C5} Escalera

(41)

SI 3 Evacuación de ocupantes

Tabla 5.1 Protección de las escaleras

USO PREVISTO

CONDICIONES SEGÚN EL TIPO DE PROTECCIÓN DE LA ESCALERA h: altura de evacuación de la escalera

P: número de personas a las que sirve en el conjunto de plantas

No protegida Protegida Especialmente _protegida ESCALERAS PREVISTAS PARA EVACUACIÓN DESCENDENTE

Administrativo, Docente h 14 m h 28 m

Se admite en todo caso Aparcamiento No se admite No se admite

Comercial, Pública concurrencia h 10 m h 20 m Hospitalario Zonas de hospitalización o tratamiento intensivo Otras zonas No se admite h 14 m h 10 m h 20 m Residencial Vivienda h 14 m h 28 m Residencial Público Baja más una (1) h 28 m ESCALERAS PREVISTAS PARA EVACUACIÓN ASCENDENTE

En general

h 2,80 m Se admite en todo caso

Se admite en todo caso

Se admite en todo caso 2,80 < h 6,00 m P 100 personas

h > 6,00 m No se admite

Aparcamiento No se admite No se admite

(1) Cuando se trate de un establecimiento con menos de 20 places de alojamiento se podrá optar por un sistema de detección y alarma como medida alternativa a la exigencia de escalera protegida.

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

4. COMPATIBILIDAD DE LOS ELEMENTOS DE EVACUACIÓN

-

Cualquier establecimiento de uso Comercial o Pública Concurrencia y

los establecimientos de Sc > 1.500 m

2

_{de uso Administrativo, Docente}

o Residencial Público en edificios de uso diferente:

- Elementos de evacuación independientes

- Salida de emergencia con vestíbulo de independencia comunicando con elementos comunes de evacuación del edificio.

-

Establecimientos de uso Pública Concurrencia y de Sc



500 m

2

_e

integrados en centros comerciales:

- Salidas de uso habitual y de emergencia: pueden ser a zonas comunes de circulación del centro

- Establecimientos de uso Pública Concurrencia y de Sc > 500 m

2

_e

integrados en centres comerciales:

(42)

SI 3 Evacuación de ocupantes

5. NÚMERO DE SALIDAS Y LONGITUD DE LOS RECORRIDOS

DE EVACUACIÓN

- Condiciones según la Tabla 3.1

- La longitud se puede aumentar un 25 % si dispone de extinción

automática

O S S2 _O _S1 S1 O A  45º

UNA ÚNICA SALIDA En general: O-S 25 m

MÁS DE UNA SALIDA, recorridos alternativos En general: O-S1 50 m o

O-S2 50 m

O-A (fondo de saco) 25 m

S2

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

Tabla 3.1 Número de salidas de planta y longitud de los recorridos de evacuación (1)

UNA ÚNICA SALIDA No se admite en: Uso Hospitalario Plantas de hospitalización o

tratamiento intensivo

Salas o unidades de pacientes hospitalizados si Sc > 90 m2

Ocupación máxima 100 personas en general

500 personas en el conjunto del edificio, en el caso de salida de edificio de viviendas

50 personas en zonas desde las que la evacuación ascendente hasta una salida de planta deba salvar una altura > 2 m

50 alumnos en escuelas infantiles, y educación primaria y secundaria

Longitud máxima desde el Origen hasta una salida de planta

25 m en general

35 m en Uso Aparcamiento

50 m si es una planta con salida directa al exterior seguro y Ocupación ≤ 25 personas Altura máxima de

evacuación descendente

28 m en general

La segunda planta por encima de la salida del edificio en Uso Residencial Público que tenga más de 20 plazas de alojamiento y no esté dotado de un sistema de detección y alarma

(43)

SI 3 Evacuación de ocupantes

MÁS DE UNA SALIDA Longitud máxima de los recorridos

de evacuación desde el origen hasta alguna salida de planta:

50 m en general

35 m uso Residencial Vivienda

35 m en plantas de

hospitalización o de tratamiento

intensivo en uso Hospitalario

35 m en Escuela infantil y Enseñanza primaria

75 m en espacios al aire libre con riesgo de incendio

irrelevante (cubierta del edificio, terrazas, etc...)

Longitud máxima de los recorridos de evacuación desde su origen hasta un punto desde el que existan dos recorridos alternativos

25 m en general

35 m en Uso aparcamiento

15 m en Uso Hospitalario

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

MÁS DE UNA SALIDA EN LA PLANTA DE SALIDA DEL EDIFICIO

Si la ocupación del conjunto del

edificio: > 500 personas en el conjunto de Uso Residencial Vivienda

de esta planta: >100 personas en general

> 50 alumnos en escuelas infantiles o de enseñanza primaria y secundaria

Si el edificio está obligado a más de una escalera:

(excepto en Uso Residencial Vivienda)

La evacuación ascendente La evacuación descendente

NOTA : La longitud de los recorridos de evacuación puede aumentarse un 25 % cuando se trate de un sector de incendio con una instalación automática de extinción

(44)

SI 3 Evacuación de ocupantes

6. DIMENSIONADO DE LOS MEDIOS DE EVACUACIÓN

6.1 Criterios para la asignación de los ocupantes

- Una sola salida: se dimensiona para el número total de ocupantes

- Más de una salida: se asignan los ocupantes a las salidas más próximas y se

dimensiona suponiendo inutilizada una de ellas bajo la hipótesis más

desfavorable.

- Más de una escalera no protegida: se considera inutilizada en su totalidad

alguna de ellas bajo la hipótesis más desfavorable

- Más de una escala protegida: no se considera ninguna inutilizada.

- Desembarco de una escalera: Número de personas P = 160 A, siendo A

la anchura de la escalera (o P = Nº persones que utilizan la escalera en el total

de las plantas si Nº personas < 160 A).

6.2 Cálculo

Tabla 4.1



Anchura de puertas, pasillos, rampas, escaleras, pasos entre

asientos, recorridos exteriores

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

Tabla 4.1 Dimensionado de los elementos de evacuación (1)

TIPO DE ELEMENTO DIMENSIONADO VALOR MÍNIMO

PUERTAS Y PASOS A P / 200 0,80 m

0,80 m ≤ A puerta de unan hoja ≤ 1,20 m

0,60 m ≤ A cada hoja de puerta de 2 hojas ≤ 1,23 m Anchura, A,de cada puerta de salida del recinto de

una escalera protegida, A puerta 0,80 x A escalera

1,05 m en Uso Hospitalario, incluidas puertas de

habitaciones

2,10 m en puertas de pasillos de uso Hospitalario

PASILLOS Y RAMPAS A P / 200 1,00 m

0,80 m en pasillos previstos para ≤ 10 personas que

sean usuarios habituales

(45)

SI 3 Evacuación de ocupantes

PASOS ENTRE FILAS DE ASIENTOS

(salas para público: cines, teatros, auditorios, etc...)

Con salidas a pasillo sólo por un extremo

A 30 cm + 2,5 cm por

asiento adicional

30 cm si fila ≤ 7 asientos 12 asientos como máximo

(42,5 cm)

Con salidas a pasillo

por dos extremos A por asiento adicional 30 cm + 1,25 cm

30 cm si fila ≤ 7 asientos

50 cm si fila 30 asientos

Pasillos entre

conjuntos de filas _-

1,20 m cada 25 filas, como

máximo

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

ESCALERAS NO PROTEGIDAS (Incluidos pasillos escalonados a localidades en anfiteatros, gradas y tribunas en recintos cerrados) Evacuación

descendente A P / 160 Ver tabla 4.1 “Escaleras de uso

general” del DB SU 1

Evacuación Ascendente

(46)

SI 3 Evacuación de ocupantes

ESCALERAS

PROTEGIDAS E ≤ 3 S + 160 A

s Ver tabla 4.1 “Escaleras de uso

general” del DB SU 1 PASILLOS PROTEGIDOS P ≤ 3 S + 200 A EN ZONAS AL AIRE LIBRE Pasos, pasillos y rampas A P / 600 1,00 m general 1,20 m en zonas para más de 3.000 personas Escaleras A P / 480 1,00 m general 1,20 m en zonas para más de 3.000 personas

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

(47)

SI 3 Evacuación de ocupantes

7. SEÑALIZACIÓN DE LOS ELEMENTOS DE EVACUACIÓN

Normativa: UNE 23034-1998

Disposición y tipo:



De forma coherente con la asignación de ocupantes hacia cada salida.



SEÑALIZACIÓN DE SALIDAS DE RECINTO, PLANTA O EDIFICIO:

- Salidas de uso habitual:

SALIDA

.

Excepto en uso Residencial Vivienda y en recintos

de superficie útil S < 50 m2 _{con ocupantes habituales y}

siempre que su salida sea visible desde cualquier punto.

- Salidas de uso exclusivo en caso de emergencia:

SALIDA DE EMERGENCIA



SEÑALIZACIÓN DE RECORRIDOS DE EVACUACIÓN:

- Indicación de dirección

- Opciones de recorrido

- Puertas sin salida:

SIN SALIDA

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

7. SEÑALIZACIÓN DE LOS ELEMENTOS DE EVACUACIÓN

- Dimensiones: en función de la distancia de observación, d:

Distancia de observación

Dimensiones de las señales

d



10 m

210 x 210 mm

10 < d



20 m

420 x 420 mm

20 < d



30 m

594 x 594 mm

- Visibilidad: Deben ser visibles incluso en caso de fallo del

alumbrado normal.

(48)

SI 3 Evacuación de ocupantes

8. CONTROL DE HUMOS DE INCENDIO

8.1 Objeto

Control del incendio para garantizar la evacuación segura de los ocupantes

8.2 Dotación

a) Aparcamientos que no tengan la consideración de abiertos

b) Establecimientos de uso Comercial o Pública Concurrencia > 1000 personas

c) Atrios > 500 personas

8.3 Diseño, cálculo, instalación y mantenimiento

- UNE 23585:2004

- EN 12101-6:2005

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

CASO PARTICULAR: Aparcamientos que no se consideran abiertos (1)

Aparcamiento abierto (terminología SI A)

Dispone de oberturas permanentes al exterior que cumplan:

- Distribución: en cada planta y en las fachadas

- Superficie de aberturas:

- S total de aberturas



1/20 (5%) Superficie construida, Sc, de la planta

- S oberturas distribuidas uniformemente entre les dos paredes opuestas

situadas a menor distancia



1/40 (2,5%) Sc de la planta

- Colocación: distancia desde el borde superior de las aberturas hasta el

techo



0,5 m

(49)

SI 3 Evacuación de ocupantes

CASO PARTICULAR: Aparcamientos que no se consideran abiertos (2)

Se

puede utilizar el sistema de ventilación por extracción mecánica

con aberturas de admisión de aire del DB HS-3, cumpliendo por SI 3:

- Caudal de aire: 120 l/plaza · s

- Activación: automática mediante una instalación de detección.

- Cierre: automático de las aberturas más próximas al suelo, si

hubiera, mediante compuertas E

₆₀₀

90 - Ventiladores: - F

₄₀₀

90 - Conductos:

- E

₆₀₀

90 si transcurren por un sólo sector

- EI 90 si atraviesan elementos compartimentadores

de incendio

CTE DB SI Seguridad en caso de incendio

SI 3 Evacuación de ocupantes

CASO PARTICULAR: Aparcamientos que no se consideran abiertos (3)

Control de humos con sistema de ventilación por extracción

mecánica con aberturas de admisión de aire según el DB HS-3:

1. Caudal de aire del aparcamiento

qv = Nº plazas x 120 l/plaza · s

2. Admisión de aire (natural o mecánica)

- Aberturas: Superficie total 4 x q_v(q_ven l/s; Sup. en cm2_{; velocidad}__{2 m/s)}

 Distribución: 1 abertura cada 100 m2 de Superficie útil

3. Extracción mecánica

- Aberturas: Superficie total 4 x qv (qv en l/s; Sup.en cm2; velocidad2,5 m/s)

 Distribución: 1 abertura c/ 100 m2 de Sup. útil; separación 10 m. - Conductos: Sección 2,5 x q_v(q_ven l/s; sección en cm2 _{; velocidad}__{4 m/s)}

 Número de conductos de extracción y de ventiladores:

según el nº de plazas, P: P 15 1 conducto;

15 < P 80 2 conductos P > 80 1 + parte entera P/40
