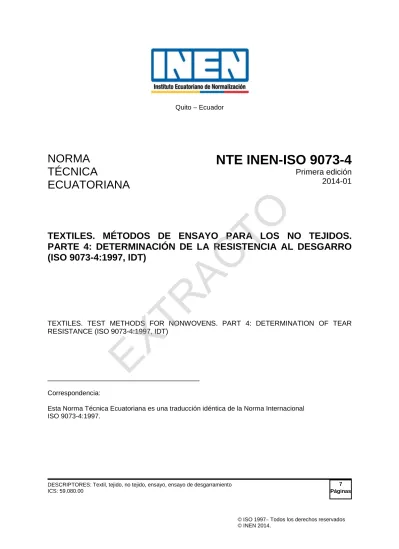

Quito – Ecuador
NORMA
TÉCNICA
ECUATORIANA
NTE INEN-ISO 9073-4
Primera edición
2014-01
TEXTILES. MÉTODOS DE ENSAYO PARA LOS NO TEJIDOS.
PARTE 4: DETERMINACIÓN DE LA RESISTENCIA AL DESGARRO
(ISO 9073-4:1997, IDT)
TEXTILES. TEST METHODS FOR NONWOVENS. PART 4: DETERMINATION OF TEAR RESISTANCE (ISO 9073-4:1997, IDT)
_____________________________________ Correspondencia:
Esta Norma Técnica Ecuatoriana es una traducción idéntica de la Norma Internacional ISO 9073-4:1997.
DESCRIPTORES: Textil, tejido, no tejido, ensayo, ensayo de desgarramiento ICS: 59.080.00
7 Páginas
© ISO 1997− Todos los derechos reservados © INEN 2014.
NTE INEN-ISO 9073-4 2014-01
Prólogo nacional
Esta Norma Técnica Ecuatoriana NTE INEN-ISO 9073-4 es una traducción idéntica de la Norma Internacional ISO 9073-4:1997, “Textiles. Test methods for nonwovens. Part 4: Determination of tear resistance”, la fuente de la traducción es la norma adoptada por AENOR. El comité nacional responsable de esta Norma Técnica Ecuatoriana y de su adopción es el Comité Interno del INEN.
© ISO 1997 − Todos los derechos reservados © INEN 2014
2014-2253 i
- 5 -
ISO 9073-4:1997
INTRODUCCIÓN
Aunque los no tejidos están clasificados dentro de los productos de la industria textil, debería reconocerse que, des-de un punto des-de vista tecnológico, presentan a la vez las características des-de los productos textiles y las des-de los papeles y/o los materiales plásticos. Actualmente, no existe una Norma Internacional para la determinación de la resistencia al desgarro de los textiles, pero están en curso trabajos sobre la determinación de la resistencia al desgarro (método de la caída del péndulo, ISO 9290:1990, Textiles. Tejidos. Determinación de la resistencia al desgarro por el méto-do de la caída del péndulo) y el métométo-do de ensayo del desgarro (métométo-do del desgarro amortiguaméto-do).
Este método, que utiliza un desgarro trapezoidal, es un ensayo de tracción, en el curso del cual la resistencia se ha-lla determinada, principalmente, por las fibras de la estructura compuesta y los enlaces entre eha-llas. Es útil para esti-mar la facilidad relativa de desgarro de los no tejidos. Para éstos, el mecanismo del desgarro depende de las fuer-zas de fricción entre las fibras, y difiere del que se encuentra en los tejidos de calada, en los que el desgarro co-rresponde, esencialmente, a una rotura secuencial de los hilos bajo tensión.
Se ha demostrado que este ensayo no puede aplicarse a los no tejidos de una cierta masa por unidad de superficie y de una cierta rigidez. A este respecto, hay en curso trabajos complementarios.
1 OBJETO Y CAMPO DE APLICACIÓN
Esta parte de la Norma ISO 9073 especifica un método para la determinación de la resistencia al desgarro de los no tejidos, mediante el método trapezoidal.
2 NORMAS PARA CONSULTA
Las normas que a continuación se relacionan contienen disposiciones válidas para esta Norma Internacional. En el momento de la publicación las ediciones indicadas estaban en vigor. Toda norma está sujeta a revisión por lo que las partes que basen sus acuerdos en esta Norma Internacional deben estudiar la posibilidad de aplicar la edición más reciente de las normas indicadas a continuación. Los miembros de CEN y de ISO poseen el registro de las Normas Internacionales en vigor en cada momento.
ISO 139:1973 – Textiles. Atmósferas normales para el acondicionamiento y ensayos.
ISO 186:1994 – Papel y cartón. Toma de muestras para determinar la calidad media.
3 PRINCIPIO DEL MÉTODO
Marcado de un trapecio sobre una probeta.
Fijación de los bordes no paralelos del trapecio entre las mordazas de una máquina de ensayo de tracción.
Aplicación de un alargamiento, en aumento constante, sobre la probeta, de tal manera que el desgarro se propague a todo el ancho.
Determinación del promedio de la resistencia máxima al desgarro, en newtons.
4 APARATOS
4.1 máquina de ensayo de tracción, del tipo de alargamiento a velocidad constante, o de desplazamiento transversal a velocidad constante, provista de un sistema de registro gráfico automático, que permita registrar la fuerza ejercida.
4.2 par de mordazas, de anchura suficiente para sujetar una probeta en toda su anchura.
4.3 plantilla, con dimensiones como las indicadas en la figura 1.
INFORMACIÓN COMPLEMENTARIA
Documento:NTE INEN-ISO
9073-4
TÍTULO: TEXTILES. MÉTODOS DE ENSAYO PARA LOS NO TEJIDOS. PARTE 4: DETERMINACIÓN DE LA RESISTENCIA AL DESGARRO (ISO 9073-4:1997, IDT)
Código: ICS
59.080.00
ORIGINAL:
Fecha de iniciación del estudio: 2013-11-25
REVISIÓN:
La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma
Oficialización con el Carácter de Por Resolución No.
Publicado en el Registro Oficial No.
Fecha de iniciación del estudio: Fechas de consulta pública: 2013-11-27 al 2013-12-12
Comité Interno del INEN:
Fecha de iniciación: 2013-12-13 Fecha de aprobación: 2013-12-13 Integrantes del Comité Interno:
NOMBRES: INSTITUCIÓN REPRESENTADA:
Eco. Agustín Ortiz (Presidente) Ing. José Luis Pérez
Ing. Paola Castillo
DIRECCION EJECUTIVA
COORDINACIÓN GENERAL TÉCNICO DIRECCIÓN DE NORMALIZACIÓN
Ing. Tatiana Briones DIRECCIÓN DE VALIDACIÓN Y
CERTIFICACIÓN Ing. Laura González
Ing. Bolívar Cano
DIRECCIÓN DE METROLOGÍA DIRECCION DE REGLAMENTACIÓN Ing. Gonzalo Arteaga (Secretaría Técnica) DIRECCIÓN DE NORMALIZACIÓN
Otros trámites: Compromiso Presidencial N° 20549 del 08 de junio del 2013, para el fortalecimiento de normas del Instituto Ecuatoriano de Normalización – INEN
La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma
Oficializada como: Voluntaria Por Resolución No. 13526 de 2013-12-20 Registro Oficial Suplemento No. 156 de 2014-01-07
Instituto Ecuatoriano de Normalización, INEN - Baquerizo Moreno E8-29 y Av. 6 de Diciembre Casilla 17-01-3999 - Telfs: (593 2)2 501885 al 2 501891 - Fax: (593 2) 2 567815
Dirección Ejecutiva: E-Mail: [email protected] Dirección de Normalización: E-Mail: [email protected]
Regional Guayas: E-Mail: [email protected] Regional Azuay: E-Mail: [email protected] Regional Chimborazo: E-Mail: [email protected]
URL:www.inen.gob.ec
