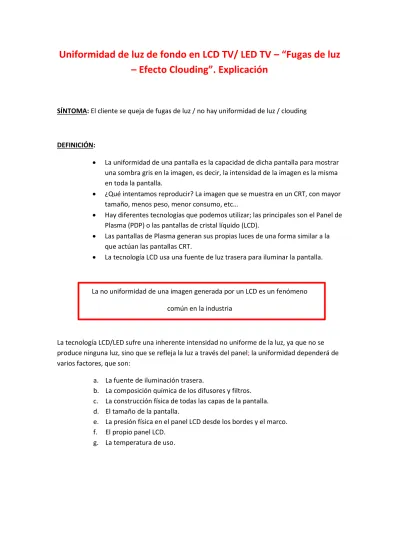

Uniformidad de luz de fondo en LCD TV/ LED TV – “Fugas de luz
– Efecto Clouding”. Explicación
SÍNTOMA: El cliente se queja de fugas de luz / no hay uniformidad de luz / clouding
DEFINICIÓN:
La uniformidad de una pantalla es la capacidad de dicha pantalla para mostrar una sombra gris en la imagen, es decir, la intensidad de la imagen es la misma en toda la pantalla.
¿Qué intentamos reproducir? La imagen que se muestra en un CRT, con mayor tamaño, menos peso, menor consumo, etc…
Hay diferentes tecnologías que podemos utilizar; las principales son el Panel de Plasma (PDP) o las pantallas de cristal líquido (LCD).
Las pantallas de Plasma generan sus propias luces de una forma similar a la que actúan las pantallas CRT.
La tecnología LCD usa una fuente de luz trasera para iluminar la pantalla.
La no uniformidad de una imagen generada por un LCD es un fenómeno común en la industria
La tecnología LCD/LED sufre una inherente intensidad no uniforme de la luz, ya que no se produce ninguna luz, sino que se refleja la luz a través del panel; la uniformidad dependerá de varios factores, que son:
a. La fuente de iluminación trasera.
b. La composición química de los difusores y filtros. c. La construcción física de todas las capas de la pantalla. d. El tamaño de la pantalla.
e. La presión física en el panel LCD desde los bordes y el marco. f. El propio panel LCD.
TECNOLOGÍA: Construcción del panel LED.
Construcción de paneles finos LED retro iluminados de primera generación:
Iluminación LED en las cuatro esquinas.
EXPLICACIÓN SOBRE LA UTILIZACIÓN DE PANTALLAS DE TERCERA GENERACIÓN EN PRODUCTOS SAMSUNG TV
Muchos clientes piensan que tienen un producto defectuoso, sobre todo si están viendo cualquier imagen en un ambiente con poca luz, donde el cliente puede ver áreas en la pantalla más brillantes que otras. Estas áreas son similares en apariencia a las nubes, de ahí el término usado para describirlo, nacido en foros de Internet: “Clouding”.
Es bien conocido que cuando nos encontramos en la oscuridad, nuestros ojos se adaptan a las condiciones de baja luz y somos capaces de ver algunos detalles, una vez que nuestros ojos se han “ajustado”. Este proceso de ajuste es una reminiscencia de nuestros antepasados, que necesitaban muy buena vista en la oscuridad para cazar y protegerse de los depredadores. La pupila y el iris se abren para permitir que entre mayor luz al ojo, y que esta caiga sobre la retina, aumentando los detalles que podemos ver en la oscuridad.
Cuando vemos un LED de iluminación por bordes, con pantalla LCD, en condiciones de oscuridad o poca luz, nuestros ojos se comportan exactamente de la misma manera, acentuando nuestra capacidad de ver las variaciones de brillo en la pantalla. Las últimas pantallas de LED generan una luz muy intensa, considerablemente mayor que la producida por las TV de tubos de rayos catódicos, y es lo que más se asemeja a dicho sistema, donde el mueble presiona a las capas y son las causas mayores junto con el cambio de temperatura que generan los LED. Se necesita considerar también la expansión de los materiales con los que se fabrican las diferentes capas, que se contraerán y expandirán en diferentes valores, causando las áreas de variación de brillo cuando se cambia de tamaño e intensidad.
Necesitamos considerar varios aspectos del ambiente donde la TV se está viendo, así como de los contenidos, por lo que ofrecemos ajustes personalizados memorizados para cada tipo de fuente.
Mientras que tengamos un ambiente oscuro, podremos visualizar estas variaciones de brillo, por lo que se recomienda colocar una lámpara con luz ambiental baja, lo que ayudará a reducir la fatiga visual también.
CONTRAMEDIDAS. ¿Qué podemos hacer para reducir este fenómeno?
Deberíamos de hacer ajustes en la imagen, sobre todo en los siguientes puntos: 1. El modo de imagen “Película” o “Juego” debería ser seleccionado. 2. La luz de fondo debería reducirse a 4 aproximadamente.
3. El tono de color debería de seleccionarse a “Normal” 4. El contraste debería de ser 95 aproximadamente. 5. El brillo debería ser 45 aproximadamente.
6. El color debería ser 45 aproximadamente.
7. El ajuste “Gamma” (menú avanzado), debería de ser configurado a +1. 8. El tono de negro debería seleccionarse a oscuro.
AVISO: Los ajustes de más arriba son generales, el cliente debe configurar los ajustes de arriba, para la visualización de la imagen en las mejores condiciones.
ANTECEDENTES.
1. Información sobre el ojo
2. Sensibilidad a la luz
Una película en una cámara es uniformemente sensible a la luz; la retina humana no. Por lo tanto, con respecto a la calidad de la imagen y la captación de energía, nuestros ojos tienen una mayor sensibilidad en zonas oscuras a las de una cámara típica.
Hay situaciones luminosas que algunas cámaras digitales actuales no pueden capturar fácilmente: Las fotos aparecerán borrosas, o con ruido digital. Como ejemplo, cuando observamos una imagen fluorescente de celdas bajo
microscopio, la imagen que podrás ver con tus ojos sería imposible de capturar por una cámara normal: esto es principalmente debido a la cantidad de luz que entra en la cámara (y en tus ojos), es muy baja.
El comportamiento de tu córnea es como el frontal del objetivo de la lente. Junto con el cristalino, que está detrás del iris, son los dos elementos de foco en los ojos. La córnea capta rayos de luz muy divergentes y los dirige a través de la pupila, la abertura con forma redonda en la parte central del iris coloreado.
Tu iris y pupila actúan como la apertura de una cámara. El iris es un músculo que, cuando se contrae, cubre todo menos una pequeña porción de la lente, y permite un control ajustable de la cantidad de luz que entra en el ojo, por lo que puede trabajar bien en una amplia gama de condiciones de luz, desde un ambiente tenue hasta una luz muy brillante.
Finalmente, tu retina es la capa sensorial más interna de nuestros ojos. Su forma de actuar es muy parecida al chip sensor de imagen de una cámara digital. La retina tiene numerosas células nerviosas fotorreceptoras que ayudan a transformar los rayos de luz en impulsos eléctricos y los envía a través del nervio óptico hasta el cerebro, donde recibimos y procesamos la imagen que vemos. Debido a esta función de recepción y percepción, la retina es quizás, el componente más importante de nuestros ojos.
