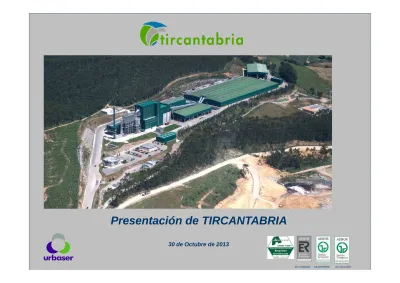

Presentación de TIRCANTABRIA 30 de Octubre de 2013

(1)

1

Presentación de TIRCANTABRIA

30 de Octubre de 2013

(2)

1.- INFORMACION GENERAL DE GESTIÓN Y DE LA PLANTA

Proceso

- Planta de Reciclaje y Compostaje.

Recepción, Control y Pesaje de vehículos, Recuperación

de materiales Reciclables por Procedimientos Mecánicos

Tratamiento 227.000 Tn/año

2

Recepción, Control y Pesaje de vehículos, Recuperación

de materiales Reciclables por Procedimientos Mecánicos

y Manuales, Compostaje de la Materia Orgánica, Afino de

la Materia Fermentada y Almacenamiento de Compost.

- Planta de Valorización Energética.

Emplea como combustible los materiales de rechazo

de los procesos anteriores que supone un 49,6%,

convirtiendo en Energía Eléctrica el residuo

(3)

PLANTA DE RECICLAJE Y COMPOSTAJE

Recepción, Control y Pesaje de Vehículos

Báscula de 60 Tn y 16 m de

longitud.

3

longitud.

Sistema Informático de

Reconocimiento, Selección

y Recogida de información.

Emisión Certificaciones

mensuales a Mare por

Ayuntamientos

(4)

PLANTA DE RECICLAJE Y COMPOSTAJE

Descarga en Foso de Recepción

4

Foso de 5.300 m

3

_{, dividido en 3}

compartimentos con capacidad suficiente

para 2 días de almacenamiento.

Plataforma de Maniobra 1.800 m2

8 Posiciones de descarga

Puentes grúa de 8 Tn y pulpos de 6 m

3

(5)

PLANTA DE RECICLAJE Y COMPOSTAJE

Reciclaje

Cintas y Tromeles Tromel

5

Separador Magnético Separador Inducción Recuperación Manual Tromel

(6)

Prensa Multiproducto

PLANTA DE RECICLAJE Y COMPOSTAJE

Reciclaje

Productos Recuperados Papel Cartón 7.660 Tn 3,37% Férrico 6.420 Tn 2,83% Plasticos 930 Tn 0,41%

6

PEAD PAPEL-CARTON _BRICKS Plasticos 930 Tn 0,41% Vidrio 490 Tn 0,22% Bricks 203 Tn 0,09% Aluminio 170 Tn 0,07% Total 15.873Tn 6,99%

(7)

Nave de Compostaje : Dos parques de 165 x 35 mts. (11.400 m

2

_{) , dotados con}

sistema depuración de olores mediante Biofiltro

PLANTA DE RECICLAJE Y COMPOSTAJE

Compostaje

7

2 Apiladoras

2

Volteadoras

1 Volteo automático semanal durante 8 semanas

(8)

Afino

PLANTA DE RECICLAJE Y COMPOSTAJE

Afino

8

Compost 33.500 Tn

MINISTERO DE MEDIO AMBIENTE Y MEDIO RURAL Y MARINO

DIRECCION GENERAL DE RECURSOS AGRÍCOLAS Y GANADEROS

Registro de Productos Fertilizantes

CANCOMPOST

ENMIENDA ORGÁNICA-COMPOST CLASE B

(9)

(10)

PLANTA DE RECICLAJE Y COMPOSTAJE

227.000 Tn de RU Tratadas

Productos Recuperados Otros Productos

10

Rechazo de Voluminosos 1.200 Tn 0,53% Rechazo de Afino 37.100Tn 16,34% Exceso de Orgánico 4.800Tn 2,11% Vertedero 18,98% Compost 33.500Tn 14,75% Residuos Generados Combustible CDR 112.500 Tn 49,6% Valorización 49,6% Destino Evaporación 21.974 Tn agua 9,68% Papel Cartón 7.660 Tn 3,37% Férrico 6.420 Tn 2,83% Plasticos 930 Tn 0,41% Vidrio 490 Tn 0,22% Bricks 203 Tn 0,09% Aluminio 170 Tn 0,07% Total 15.873Tn 6,99% Total 49.373Tn 21,74%

(11)

PLANTA DE VALORIZACIÓN ENERGÉTICA

Combustible 112.500 Tn ( 49,6%) procedente del Rechazo Combustible

de la Planta de Reciclaje y Compostaje (CDR).

11

Puentes grúa de 5 Tn y pulpos de 4 m

(12)

PLANTA DE VALORIZACIÓN ENERGÉTICA

(13)

PLANTA DE VALORIZACIÓN ENERGÉTICA

(14)

PLANTA DE VALORIZACIÓN ENERGÉTICA

(15)

PLANTA DE VALORIZACIÓN ENERGÉTICA

(16)

PLANTA DE VALORIZACIÓN ENERGÉTICA

16

(17)

Combustible: 112.500 Tn de CDR

PLANTA DE VALORIZACIÓN ENERGÉTICA

17

Energía Generada 85.500.000 Kwh/año 8.448 horas de funcionamiento - Cenizas 4.480 Tn - Escorias 16.490 Tn Residuos Generados Gestor Autorizado 1,97% Destino Vertedero 7,26%

(18)

PLANTA DE VALORIZACIÓN ENERGÉTICA

Cumplimiento Legislación Ambiental

Emisiones, Inmisiones y Efluentes

HCl HF NOx Máximo RD 653/2003 Emisión a la atmósfera 7,25 10 mg/m3_N 0,05 1 mg/m3_N 158,76 200 mg/m3_N Media2009

18

NOx C.O.T CO Partículas SO2 158,76 200 mg/m N 7,81 50 mg/m3_N 0,32 10 mg/m3_N 13,19 50 mg/m3_N 0,64 10 mg/m3_N Dioxinas y Furanos <0,003 0,1 ng/m3N

Dioxinas y Furanos _{RD 653/2003}Máximo

Cd+Tl Hg Sb+As+Pb+ Cr+Co+ Cu +Mn+Ni+V Metales Pesados Máximo RD 653/2003 <0,0031 0,05 mg/m3_N <0,0003 0,005 mg/m3_N <0,0177 0,5 mg/m3_N

(19)

Cumplimiento Legislación Ambiental

RD 1481/2001

La Comunidad de Cantabria mediante esta Planta cumple los objetivos

establecidos en el RD 1481/2001 (transposición directiva 1999/31/CE),

sobre la reducción de los residuos urbanos biodegradables

enviados al vertedero y que exige para los años 2006, 2009 y 2016 que

19

la cantidad de residuos urbanos destinados a Vertedero no supere el

75%, 50% y 35% de la cantidad de residuos urbanos biodegradables

generados.

61,24% 43,51% 35,97% 33,73% 32,36% 28,14% 26,24% 0% 10% 20% 30% 40% 50% 60% 70% 2006 2007 2008 2009 2010 2011 2012

Evolución Rechazo a Vertedero

(20)

Proyectos de Mejora e I+D+i

«

Premio Bioenergía Plata a la mejor innovación, año 2011»

Instalación de Prensado y Almacenamiento de CDR

20

Almacenamiento de CDR 6.900 Tn (3,04%) Instalación de Recuperación Combustible de la Fracción Orgánica del Compost en bruto.

(21)

Proyectos de Mejora e I+D+i

«

Premio Bioenergía Plata a la mejor innovación, año 2011»

21

Control de Combustión por

Termografía (Pit-Navigator).

(22)

Presentación y Participación en el Premio

Príncipe Felipe a la Excelencia Empresarial

en Eficiencia Energética

URBASER ha sido galardonada en el año 2009 con el Premio Príncipe Felipe a la Excelencia

Empresarial, en la modalidad de Eficiencia Energética y Energías Renovables, concedido

por el Ministerio de Industria, Turismo y Comercio, reconociendo la trayectoria de compromiso de

gestión cada vez más eficiente de la energía consumida, así como por la generación y utilización

22

gestión cada vez más eficiente de la energía consumida, así como por la generación y utilización

de energía con origen renovable.

Las aportaciones de TIRCANTABRIA fundamentales para la concesión del Premio, han sido :

*Primera Planta a nivel nacional de Tratamiento de residuos urbanos, en la que se

implantó un Sistema de Gestión Energética basado en la norma UNE 216301:2007, actual norma

europea UNE-EN 16001:2009.

*Optimización de la cantidad de residuo depositado en vertedero, como consecuencia

del aumento de la valorización participando con los proyectos:

* Instalación de Prensado y Almacenamiento de CDR.

* Instalación de Recuperación del Combustible de la Fracción Orgánica

del Compost en bruto.

(23)

Proyectos de Mejora e I+D+i

«

Premio Bioenergía Oro a la mejor innovación, año 2012»

Proyecto Industrial de I+D+i de Valorización de Escorias

Proyecto reconocido por el Gobierno de Cantabria como I+D+i.

Desarrollo del proyecto

Sept. 2009/Sept. 2011

23

Desarrollo del proyecto

Sept. 2009/Sept. 2011

Objetivos del proyecto

–

Estudios Técnicos para la definición de un Marco Ambiental de

Valorización.

–

Investigación de Tecnologías para la Valorización.

–

Estudio de alternativas para la comercialización.

La Valorización de la Escorias supondrá una disminución estimada

del 2,8% del Rechazo a Vertedero aumentando la vida útil del

(24)

Proyectos de Mejora e I+D+i

«

Premio Bioenergía Platino a la mejor innovación, año 2013»

24

Nuevo Proceso de Tratamiento de Olores

(25)

Proyectos de Mejora e I+D+i

Proyectos de Mejora Ejecutados

Nave de Estabilización de Escorias

_{Optimización Circuito de Refrigeración}

de la Planta de Valorización Energética

25

Optimización del Sistema No

Catalítico de Reducción de NOx

(26)

Proyectos de Mejora e I+D+i

Proyecto de Mejora Ejecutado

Proyecto Ergonómico

Puesto Triaje

26

Conclusiones

Mejora tanto las condiciones laborales,

como las patologías que se derivan del

puesto de trabajo por el riesgo postural y la

manipulación de cargas, va a proporcionar

un incremento progresivo del bienestar

social- laboral del personal de triaje.

(27)

Proyectos de Mejora e I+D+i

Proyectos de Mejora en Ejecución

Planta de Recuperación de Metales y Valorización de Escorias

27

- Aumento Productos Recuperados de un 0,49% que supone un incremento de ingresos en venta de productos de 14,3%. -Reducción de Rechazo a Vertedero de un 6,12%, mejorando el 2,80% previsto originalmente en el proyecto de i+D+i - Valorización de Áridos Reciclados de 5,63%.
