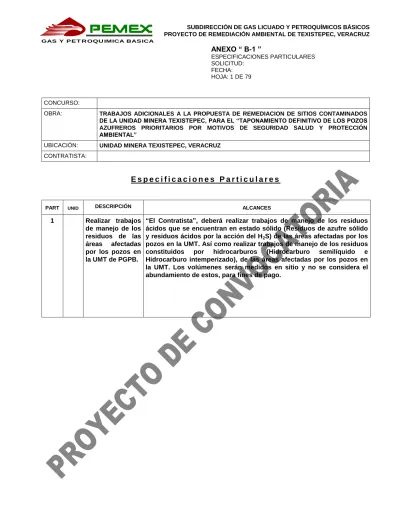

E s p e c i f i c a c i o n e s P a r t i c u l a r e s

(1)

SUBDIRECCIÓN DE GAS LICUADO Y PETROQUÍMICOS BÁSICOS PROYECTO DE REMEDIACIÓN AMBIENTAL DE TEXISTEPEC, VERACRUZ

ANEXO “ B-1 ”

ESPECIFICACIONES PARTICULARES SOLICITUD: FECHA: HOJA: 1 DE 79 CONCURSO:

OBRA: TRABAJOS ADICIONALES A LA PROPUESTA DE REMEDIACION DE SITIOS CONTAMINADOS DE LA UNIDAD MINERA TEXISTEPEC, PARA EL “TAPONAMIENTO DEFINITIVO DE LOS POZOS AZUFREROS PRIORITARIOS POR MOTIVOS DE SEGURIDAD SALUD Y PROTECCIÓN AMBIENTAL”

UBICACIÓN: UNIDAD MINERA TEXISTEPEC, VERACRUZ CONTRATISTA:

GAS Y P E T R OQU IM ICA BAS ICA

E s p e c i f i c a c i o n e s P a r t i c u l a r e s

PART UNID DESCRIPCIÓN ALCANCES

1 Realizar trabajos

de manejo de los residuos de las áreas afectadas por los pozos en la UMT de PGPB.

“El Contratista”, deberá realizar trabajos de manejo de los residuos ácidos que se encuentran en estado sólido (Residuos de azufre sólido y residuos ácidos por la acción del H2S) de las áreas afectadas por los pozos en la UMT. Así como realizar trabajos de manejo de los residuos

constituidos por hidrocarburos (Hidrocarburo semilíquido e

Hidrocarburo intemperizado), de las áreas afectadas por los pozos en la UMT. Los volúmenes serán medidos en sitio y no se considera el abundamiento de estos, para fines de pago.

(2)

ANEXO “ B-1 ”

1.1 M3 Realizar trabajos de manejo de los residuos ácidos que se encuentran en estado sólido (Residuos de azufre sólido y residuos ácidos por la acción del H2S) de las áreas afectadas por los pozos en la UMT (Volúmenes referidos a la tabla No.1 " Relación de Volúmenes de residuos ácidos y de hidrocarburos") Que incluye: 1.1.1 Verificación del sitio de almacenamiento temporal. 1.1.2 Limpieza y limitación del área afectada del pozo. 1.1.3 Recuperación de vegetación. 1.1.4 Adecuación del sitio de almacenamiento temporal.

Las consideraciones que deberá cumplir “El Licitante” para el manejo de los residuos ácidos que se encuentran en estado sólido localizados en el área de pozos azufreros son: materiales acidificados por emanaciones de azufre y H2S; dadas las características físicas de estos contaminantes, se dispondrán estos en un almacenamiento temporal para su posterior disposición, en el lugar que “Pemex Gas” indique, Dentro de los terrenos de la UMT.

“El Licitante”, deberá considerar para este concepto de trabajo, las siguientes actividades, las cuales deberán ser tomadas en cuenta para la integración de su propuesta técnica y económica.

1.1.1.- Verificación del sitio de almacenamiento temporal:

Los residuos que se encuentran en estado sólido deberán ser manejados y dispuestos a un almacenamiento temporal de residuos, ubicado en el predio de la UMT, según indique “Pemex Gas”. “El Contratista”, deberá verificar el sitio de almacenamiento temporal de los residuos, para identificar las adecuaciones necesarias que “El Contratista” deberá realizar para que este almacenamiento temporal cumpla con la Normatividad ambiental vigente en la materia.

1.1.2.- Limpieza y limitación del área afectada del pozo:

“El Contratista”, deberá limpiar y limitar el área afectada con la finalidad de acondicionar los accesos para facilitar el ingreso y maniobra de la maquinaria, equipo y personal en las áreas.

Esta actividad puede ser realizada con herramienta manual o mecánica, colocando cintas de precaución (polietileno) para delimitar las áreas impactadas y señalamientos visibles (Ver. plano No. B-011).

1.1.3.-Recuperación de vegetación:

Los restos vegetales, ramas, pastizales y hojas que estén afectadas deberán ser acopiados por “El Contratista”, para su posterior tratamiento o disposición en áreas utilizadas para tal fin.

1.1.4.-Adecuación del sitio de almacenamiento temporal:

“El Contratista”, deberá realizar la adecuación del sitio de almacenamiento temporal de residuos, cumpliendo con la normatividad aplicable. Este sitio para el almacenamiento temporal será definido por “Pemex Gas”.

(3)

ANEXO “ B-1 ”

1.1.5 Remoción del material contaminado para su respectivo almacenamiento temporal. 1.1.6 Carga y señalamiento del material contaminado 1.1.7 Transporte del material contaminado al almacenamiento temporal. 1.1.8 Descarga del material contaminado al almacenamiento temporal.

1.1.5.- Remoción del material contaminado para su respectivo almacenamiento temporal:

Esta remoción se llevará a cabo por “El Contratista”, mediante el uso de maquinaria como tractores, retroexcavadoras, camiones de volteo y utilizando además apoyo de personal obrero, el que deberá contar con el equipo de protección adecuado, como son trajes antiácidos, botas y guantes de plástico, además de la mascarilla y casco de protección. Iniciando el trabajo mediante el raspado y retiro de la capas del residuo de las áreas afectadas, las capas de residuo se extraerán manual y/o mecánicamente, estos residuos serán transportados en forma terrestre hasta el área de almacenamiento temporal. No se deberá disponer de material sano al almacenamiento temporal.

1.1.6.- Carga y señalamiento del material contaminado:

Los residuos serán cargados y señalados por “El Contratista” hacia el almacenamiento temporal, identificando a estos residuos con las indicaciones previstas por los Reglamentos y Normatividad Ambiental Vigente, como lo dicta la norma NOM-004-SCT2/2000.

Esta actividad se lleva a cabo con el siguiente equipo: cargador frontal o retroexcavadoras y camiones de volteo; la caja de las unidades de volteo deberán estar debidamente selladas, mediante sellos de neopreno, resistentes a la acidez, en todo el perímetro de la tapa de descarga, para evitar contaminación por escurrimiento durante su carga y transporte.

“El Contratista” deberá realizar la clasificación y el señalamiento de los

residuos, documentando la carga para cotejarla contra su descarga en el almacenamiento temporal.

1.1.7.- Transporte del material contaminado al almacenamiento temporal: El transporte de los residuos se llevará a cabo a utilizando unidades de volteo considerando una distancia máxima de acarreo desde el sitio de carga de los residuos hasta el sitio de almacenamiento temporal de 15 Kilómetros, dentro de las instalaciones de la UMT. Transporte del material contaminado al almacenamiento temporal.

Las unidades de transporte deberán ser provistas de placas de advertencia bien legibles, que deberán contener cuando menos la siguiente información:

Características principales de la peligrosidad de las sustancias, sus propiedades físicas y químicas.

El número UN, que identifica el material transportado.

(4)

ANEXO “ B-1 ”

con residuos, NOM-004-SCT2/2000.

Los documentos de embarque deberán cumplir lo que dictan las normas; NOM-043-SCT2/2003 en los documentos de transporte y los formatos con los datos de seguridad, NOM-005-SCT/2000, que deberán llevarse con el transporte.

1.1.8.- Descarga del material contaminado al almacenamiento temporal: “El Contratista”, deberá contar con el equipo de protección personal que establezcan las disposiciones aplicables y las Normas Oficiales Mexicanas de seguridad correspondiente para realizar los trabajos de descarga del material contaminado.

Los conductores de los vehículos de carga deberán estar capacitados, en lo que se refiere a carga y descarga de carros tanque o camiones de volteo Los residuos tendrán que ser descargados en el almacenamiento temporal en forma manual y/o mecánica, esto será realizado por “El Contratista”. Asimismo “El Contratista”, deberá considerar en estos alcances que la Determinación de volúmenes de residuos fueron calculados en base a sondeos puntuales y levantamientos topográficos de las áreas contaminadas por los pozos, por lo que “El Contratista” deberá prever que estos volúmenes son estimativos (Ver plano B-011), por lo cual “El

Contratista” deberá efectuar seccionamientos topográficos para

(5)

ANEXO “ B-1 ”

1.2 M3 Realizar trabajos de manejo de los residuos constituidos por hidrocarburos (Hidrocarburos semilíquidos ,hidrocarburos intemperizados), de las áreas afectadas por los pozos en la UMT (Volúmenes referidos a la tabla No.1 " Relación de Volúmenes de residuos ácidos y de hidrocarburos") Que incluye: 1.2.1 Verificación del sitio de almacenamiento temporal. 1.2.2 Limpieza y limitación del área afectada del pozo. 1.2.3 Recuperación de vegetación. 1.2.4 Adecuación del sitio de almacenamiento temporal. 1.2.5 Remoción del material contaminado

Dadas las características físicas de estos contaminantes, “El Contratista”

deberá maneja y disponer los residuos en un almacenamiento temporal para su posterior tratamiento, en el lugar que “Pemex Gas” indique. Las actividades que deberá realizar “El Contratista” para el manejo y disposición de los residuos de hidrocarburos semilíquidos e hidrocarburos intemperizados, se realizarán de acuerdo a las siguientes actividades: 1.2.1.- Verificación del sitio de almacenamiento temporal.

Los residuos de hidrocarburos semilíquidos e intemperizados deberán ser manejados a un almacenamiento temporal de residuos, ubicado en el predio de la UMT, según indique “Pemex Gas”. “El Contratista”, deberá verificar el sitio de almacenamiento temporal de los residuos, para identificar las adecuaciones necesarias que “El Contratista” deberá realizar para que este almacenamiento temporal cumpla con la Normatividad ambiental vigente en la materia.

1.2.2.- Limpieza y limitación del área afectada del pozo.

“El Contratista”, deberá limpiar y limitar el área contaminada con la finalidad de acondicionar los accesos para facilitar el ingreso y maniobra de la maquinaria, equipo y personal en las áreas.

Esta actividad puede ser realizada con herramienta manual o mecánica, colocando cintas de plástico para delimitar las áreas impactadas y señalamientos visibles (Ver. plano No. B-011).

1.2.3.- Recuperación de vegetación.

Los restos vegetales, ramas, pastizales y hojas que estén afectadas deberán ser acopiados por “El Contratista” y para su posterior tratamiento o disposición en áreas utilizadas para tal fin.

1.2.4.- Adecuación del sitio de almacenamiento temporal.

“El Contratista”, deberá realizar la adecuación del sitio de almacenamiento temporal de residuos, cumpliendo con la Normatividad ambiental vigente en la materia. Este sitio para el almacenamiento temporal será definido por

“Pemex Gas”.

1.2.5.- Remoción del material contaminado para su respectivo almacenamiento temporal.

Esta remoción se llevará a cabo por “El Contratista”, mediante el uso de maquinaria como bombas de succión negativa, retroexcavadoras, pipas,

(6)

ANEXO “ B-1 ”

para su respectivo almacenamiento temporal. 1.2.6 Carga y señalamiento del material contaminado. 1.2.7 Transporte del material contaminado al almacenamiento temporal. 1.2.8 Descarga del material contaminado al almacenamiento temporal.

camiones de volteo y utilizando además apoyo de personal obrero, el que deberá contar con el equipo de protección adecuado, como son trajes antiácidos, botas y guantes de plástico, además de la mascarilla y casco de protección. Iniciando el trabajo mediante el raspado y retiro de la capas del residuos de las áreas afectadas, las capas se extraerán manual y/o mecánicamente, estos residuos serán transportados en forma terrestre hasta el área de almacenamiento temporal. No se deberá disponer de material sano al almacenamiento temporal. “El Contratista”.

1.2.6.- Carga y señalamiento del material contaminado.

Los residuos serán cargados y señalados por “El Contratista” hacia el almacenamiento temporal, identificando a estos residuos con las indicaciones previstas por los Reglamentos y Normatividad Vigente. Como lo dicta la norma NOM-004-SCT2/2000.

Esta actividad se lleva a cabo con el siguiente equipo: bombas de succión negativa, retroexcavadoras, pipas y camiones de volteo; la unidad de volteo deberá ser debidamente impermeabilizada para evitar contaminación por escurrimiento durante su carga y transporte. Además, estos vehículos para el acarreo del material contaminado, deberán contar con un sello de caja. los sellos serán de neopreno, resistentes a la acidez, en todo el perímetro de la tapa de descarga para evitar el escurrimiento de los lixiviados

Con el fin de garantizar la carga y manejo seguro de todos los residuos que pueden generar un riesgo, “El Contratista” deberá realizarse la clasificación y el señalamiento de los mismos, documentando la carga del residuo para cotejarla contra su descarga en el almacenamiento temporal. 1.2.7.- Transporte del material contaminado al almacenamiento temporal. Las unidades de transporte deberán ser provistas de placas de advertencia bien legibles, que deberán contener cuando menos la siguiente información:

Características principales de la peligrosidad de las sustancias, sus propiedades físicas y químicas.

El número UN, que identifica el material transportado.

Dichas etiquetas son obligatorias también para contenedores impregnados con residuos (NOM-004-SCT2/2000).

Los documentos de embarque deberán cumplir lo que dictan las normas; NOM-043-SCT2/2003 en los documentos de transporte y los formatos con los datos de seguridad, NOM-005-SCT/2000, que deberán llevarse con el transporte. El transporte de los residuos se considera una distancia máxima de acarreo desde el sitio de carga de los residuos hasta el sitio de almacenamiento temporal de 15 Kilómetros, dentro de las instalaciones de

(7)

ANEXO “ B-1 ”

la UMT

1.2.8.- Descarga del material contaminado al almacenamiento temporal. “El Contratista”, deberá contar con el equipo de protección personal que establezcan las disposiciones aplicables y las Normas Oficiales Mexicanas de seguridad correspondiente para realizar los trabajos de descarga del material contaminado.

Los conductores de los vehículos de carga deberán estar capacitados, en lo que se refiere a carga y descarga de carros tanque o camiones de volteo Los residuos tendrán que ser descargados en el almacenamiento temporal en forma manual y/o mecánica, esto será realizado por “El Contratista”.

Asimismo “El Contratista”, deberá considerar en estos alcances la determinación de volúmenes de residuos fueron calculados en base a sondeos puntuales y levantamientos topográficos de las áreas contaminadas por los pozos, por lo que “El Contratista” deberá prever que estos volúmenes son estimativos (Ver plano B-011), por lo cual “El Contratista” deberá efectuar seccionamientos topográficos para determinar los volúmenes reales.

(8)

ANEXO “ B-1 ”

2 Realizar el taponamiento definitivo de los pozos azufreros de la UMT de PGPB.

“El Contratista”, deberá realizar el taponamiento definitivo de los pozos azufreros, conforme al “PROCEDIMIENTO DEL DISEÑO PARA REALIZAR EL TAPONAMIENTO DEFINITIVO DE LOS POZOS AZUFREROS DE LA UMT DE PGPB”. Con clave: PGPB-UMT-P01-00, el cual establece los requisitos mínimos que deberán cumplirse para el aislamiento de la formación de caliza del casquete rocoso del domo salino de Texistepec y evitar que los hidrocarburos y gases amargos (gas natural y H2S) se sigan manifestando a través de los pozos, en la superficie del predio de la UMT.

“El Contratista”, deberá considerar para este concepto de trabajo, las

siguientes actividades, las cuales deberán ser tomadas en cuenta para la integración de su propuesta técnica y económica.

A.- TAPONAMIENTO DEFINITIVO DE LOS POZOS AZUFREROS DE LA UMT DE PGPB.

Para realizar las actividades del taponamiento definitivo de los pozos azufreros “El Contratista” deberá apegarse a lo establecido en el procedimiento No. PGPB-UMT-P01-00 para la intervención de los pozos que presentan en la superficie flujo de hidrocarburos semilíquidos, gases amargos, explosivos y/o tóxicos (H2S), mismos que representan un riesgo potencial para los pobladores y el medio ambiente de la región.

El taponamiento de los pozos deberá realizarse en forma definitiva, garantizando una vida útil permanente, en apego a lo señalado en el procedimiento No. PGPB-UMT-P01-00 y a la práctica de abandono de pozos.

A.1.- LINEAMIENTOS GENERALES A SEGUIR DURANTE EL

TAPONAMIENTO DEFINITIVO DE LOS POZOS.

Durante la ejecución del taponamiento definitivo de los pozos azufreros de la UMT de PGPB, “El Contratista” deberá cumplir con lo indicado en los siguientes apartados:

A.1.1.- REQUERIMIENTOS GENERALES.

“El Contratista”, deberá de elaborar y presentar un programa general de trabajo de taponamiento definitivo para todos los Pozos Azufreros, el cual incluya las actividades a realizar, estableciendo los tiempos de inicio y

(9)

ANEXO “ B-1 ”

terminación de estas actividades en cada una de las zonas que se mencionan a continuación: Se deberá iniciar con este taponamiento en las zonas muy someras y someras del yacimiento (áreas de producción Nos. 1, 2, 3, 4 y 18), ubicadas en la parte occidental del predio de la UMT; siguiendo con el taponamiento definitivo de los pozos ubicados en la parte central del predio (áreas de producción Nos. 5, 6, 7, 8, 12 y 13); para terminar el taponamiento definitivo de los pozos en la zona profunda del yacimiento, ubicada en la parte oriental del predio (áreas de producción Nos. 9, 10, 11, 14, 15, 16 y 17). Ver plano No. B-012.

“El Contratista”, tendrá que realizar las adecuaciones necesarias a las vías de acceso a los pozos, que se van a taponar en forma definitiva. De acuerdo al plano No.B-O11, donde se muestran accesos principales y los pozos a taponar y según la topográfia del zona.

Antes de iniciar los trabajos de taponamiento en los pozos, “El Contratista”, deberá de haber realizado los trabajos necesarios para el manejo de los residuos del pozo a taponar definitivamente. Esto en apego a lo indicado en la partida No. 1 de estas especificaciones particulares.

“El Contratista”, deberá realizar la conformación de la pera acorde al equipo que efectuará las labores necesarias para el taponamiento definitivo del pozo.

“El Contratista”, deberá considerar por su cuenta y riesgo, el traslado de los equipos para realizar los trabajos de taponamiento definitivo de los pozos. “El Contratista”, deberá considerar la utilización de obra falsa y materiales requeridos para nivelar y centrar en el pozo al equipo utilizado.

A.1.2.- EQUIPOS Y MATERIALES ESPECÍFICOS.

Para el desarrollo de las actividades del taponamiento definitivo de los pozos azufreros ubicados en la UMT, “El Licitante” deberá considerar en su propuesta los siguientes equipos como mínimo y materiales específicos conforme al caso particular de cada pozo que será intervenido. Los cuales son descritos a continuación:

EQUIPOS QUE COMO MÍNIMO “El Contratista” DEBERA DISPONER DURANTE LA EJECUCIÓN DE LOS TRABAJOS DE TAPONAMIENTO

(10)

ANEXO “ B-1 ”

DEFINITIVO, conforme a lo señalado en el Anexo “E-2” (Relación de maquinaria y equipo mínimo que proporcionará “El Contratista” de las bases de contratación.

 Calibrador, raspador y corrector de defectos de la TR. (Casing Roller)  Contenedores metálicos para la preparación y/o recuperación de lodos y

residuos del pozo azufrero.

 Detector de gas sulfhídrico y de las condiciones de explosividad del pozo azufrero.

 Equipo de corte completo para acero con oxiacetileno.  Equipo de corte mecánico con corta-tubo.

 Equipo de Mantenimiento de pozos con motor diesel de 300 hp incluye: torre, malacate, compresor de aire, y herramientas para manejo de tuberías.

 Grúa mecánica o hidráulica.

 Máquina de combustión interna para soldadura eléctrica.

 Bomba de cementación incluye mezcladora, con accesorios y tolva.  Bomba de succión negativa

 Pescantes de tuberías interiores y exteriores.  Camión Pipa para el transporte de agua

 Camión Pipa para transporte de hidrocarburos semilíquidos.  Planta generadora de electricidad 10 KVA trifásica 220/127.

 Ventiladores eléctricos como mínimo de 36” de diámetro, a prueba de explosión, trifásico 220 Volts.

 Tractores de oruga con buldózer (D-7 o equivalente)para la conformación de la pera, nivelación del terreno y movimiento del equipo de perforación.

 Camión Winche o grúa Hiab (10 ton)  Camioneta Pick Up.

 Camioneta de 3 ½” Ton.

 Y todos aquellos equipos necesarios para la correcta ejecución de los trabajos.

MATERIALES DE INSTALACION PERMANENTE QUE PROPORCIONARA “El Contratista”, conforme a lo señalado en el Anexo “F-1” (Materiales y equipos de instalación permanente que proporcionará “El Contratista”) de las bases de contratación.

 Aditivos acelerante para baches de la cementación definitiva de los pozos azufreros. (cloruro de calcio)

(11)

ANEXO “ B-1 ”

 Bentonita.

A.1.3.- TAPONES DE CEMENTO EN TUBERÍA DE REVESTIMIENTO. “El Contratista”, deberá apegarse a lo indicado en el procedimiento No. PGPB-UMT-P01-00, para la elaboración del tapón de cemento a utilizar, donde se indica que la lechada de cemento deberá tener la fluidez requerida para su bombeo al interior del pozo, con resistencia de 30 N/mm2 a los 28 días de fraguado y ser elaborada con cemento clase H-HRS,. Por lo que “El

Contratista”, deberá apegarse a lo indicado en la Norma

NMX-C-414-ONNCCE-1999 (Especificaciones, métodos y pruebas para cementos hidráulicos), por lo que deberá comprobar con “testigos” (muestras) una resistencia mínima a la compresión de 20 N/mm2 a los tres días y 30 N/mm2 a los 28 días de fraguado

A.1.4.- EQUIPO DE PERFORACIÓN O MANTENIMIENTO DE POZOS. “El Contratista”, deberá apegarse a lo indicado en el procedimiento No. PGPB-UMT-P01-00, donde se establece la utilización de equipo de perforación o mantenimiento de pozos, según los trabajos a realizar. Para lo cual deberá utilizar un equipo de perforación con malacate y motor diesel conforme lo señalado el Anexo “E-2” de las bases de contratación.

A.2.- DISEÑO DE TAPONAMIENTO DEFINITIVO.

“El Contratista” deberá realizar los trabajos de taponamiento apegado a lo establecido en el Programa General de Trabajo de Taponamiento Definitivo de los Pozos Azufreros, mismo que será presentado y avalado por PGPB, previo al inicio de los trabajos. “

“El Contratista” deberá apegarse a lo establecido en el procedimiento No.

PGPB-UMT-P01-00. 2.1 Pozo Realizar el taponamiento definitivo de los pozos azufreros muy someros

“El Contratista” deberá realizar los trabajos de taponamiento apegado a lo establecido en el Programa General de Trabajo de Taponamiento Definitivo de los Pozos Azufreros, mismo que será presentado y avalado por “Pemex

(12)

ANEXO “ B-1 ”

sin aparejo de operación con presencia de hidrocarburos de la UMT (Características y número de pozos referidos a la tabla "Bases de datos general de los pozos azufreros prioritarios de la UMT de PGPB") Que incluye: 2.1.1 Ubicación del pozo. 2.1.2Adecuar las vías de acceso. 2.1.3Plan de trabajo. 2.1.4Manejo de residuos producto del taponamiento. 2.1.5Inicio de la intervención del pozo. 2.1.6Manejo de fluidos de control. 2.1.7Lavado del pozo y prueba de admisión. 2.1.8Colocación del tapón de cemento 2.1.9Retiro de equipos de intervención del pozo. 2.1.10Corte de la TR. 2.1.11Colocación de monumento.

“El Contratista” deberá apegarse a lo establecido en el procedimiento No. PGPB-UMT-P01-00, debiendo realizar las siguientes actividades descritas a continuación durante los trabajos de taponamiento definitivo para todos los pozos azufreros sin aparejo de operación. (Ver Apéndice punto 8.2.)

2.1.1.- Ubicación del pozo:

“El Contratista”, deberá localizar en coordenadas UTM el pozo que se va a intervenir. Una vez localizado se procede a medir la superficie del pozo, con el objeto de preparar el área de trabajo. Como medida de seguridad inicial, se deberá monitorear en forma continua en la boca del pozo la presencia de gases explosivos y el nivel de concentración de H2S. En el caso en que los niveles de explosividad o de concentración de H2S sean elevados se deberán tomar las medidas precautorias indispensables para mitigar el riesgo de trabajo en forma inmediata.

2.1.2.- Adecuar las vías de acceso:

“El Contratista”, deberá adecuar los accesos a los pozos para el acceso de la maquinaria y equipos que se requieran para realizar los trabajos. Ver plano No. B-012.

2.1.3.- Plan de trabajo:

“El Contratista”, deberá elaborar Plan de Trabajo en apego a lo establecido en el procedimiento No. PGPB-UMT-P01-00, con base a las siguiente variables: tipo de operación del pozo, clasificación del grado de riesgo de contaminación ambiental manifestada, la profundidad de la cima de la caliza y al estado mecánico del aparejo del pozo; datos que serán proporcionados por “Pemex Gas”. Asimismo, deberá realizar este plan de trabajo en apego al diagrama de flujo del macroproceso de abandono de pozos azufreros del procedimiento citado. Este plan de trabajo deberá estar revisado y autorizado por la Supervisión de “Pemex Gas” para su ejecución.

2.1.4.- Manejo de residuos producto del taponamiento:

“El Contratista”, deberá manejar los residuos de fluidos de control contaminados e hidrocarburos contenidos en el pozo, producto de las operaciones de taponamiento definitivo, en apego a lo establecido en el procedimiento No. PGPB-UMT-P01-00, previa notificación y autorización de la supervisión de “Pemex Gas”. Asimismo “El Contratista”, deberá retirar los residuos que existan en la superficie del área afectada por el pozo si es el caso, para almacenarlos temporalmente como se indicó en la partida No.1 2.1.5.- Inicio de la intervención del pozo:

(13)

ANEXO “ B-1 ”

2.1.12Limpieza del área

2.1.13Informe final.

equipo a utilizar, debiendo quedar debidamente nivelada y compactada en base a los requerimientos del equipo a usar. Así mismo deberá realizar los trabajos necesarios para adecuar el cabezal del pozo, colocando las conexiones y válvulas requeridas (Preventor BOP, según procedimiento No. PGPB-UMT-P01-00) para controlar las emanaciones de hidrocarburos. 2.1.6.- Manejo de fluidos de control:

Para realizar el manejo de los fluidos de control que se utilicen para el taponamiento definitivo del pozo, “El Contratista” deberá excavar una presa de lodos, compuesta de un fosa de recolección de fluidos provenientes del pozo y una fosa de succión (Ver figura No. 8 en Apéndice del procedimiento No. PGPB-UMT-P01-00). En dichas fosas “El Contratista” deberá protegerlas con membranas plásticas impermeables; o bien utilizar para este fin presa de lodos metálica.

2.1.7.- Lavado del pozo y prueba de admisión:

“El Contratista”, deberá bajar tubería lavadora y circular el pozo con agua hasta obtener retornos limpios. Manteniendo siempre lleno de fluido de control el pozo durante la intervención de este. Así mismo deberá realizar la prueba de admisión para comprobar el volumen que admite el pozo y poder controlar la inyección del cemento.

2.1.8.- Colocación del tapón de cemento:

“El Contratista”, deberá bombear cemento, para formar tapón en toda la profundidad libre del pozo, con lechada de cemento clase H-HRS. Así mismo deberá conservar un testigo de la lechada de cemento para comprobar su fraguado y resistencia, la cual deberá mostrar a la supervisión una vez que alcance la resistencia adecuada para proceder a realizar una prueba de presión que garantice la hermeticidad del taponamiento efectuado.

2.1.9.- Retiro de equipos de intervención del pozo:

“El Contratista”, deberá retirar y mudar equipo de Taponamiento al próximo pozo a taponar.

2.1.10.- Corte de la TR:

“El Contratista”, deberá trabajar en la boca del pozo y cortar un metro abajo de la superficie del terreno la tubería de revestimiento y tubo conductor en caso de que existiera.

2.1.11.- Colocación de monumento:

En apego a lo establecido en la Norma Oficial Mexicana NOM-004-CNA-1996, actualizada en el 2002, “El Contratista”, deberá construir una plantilla

(14)

ANEXO “ B-1 ”

de concreto f’c=150 kg/cm2 de 1m x 1 m y de 0.2 m de espesor sobre la tubería de revestimiento del pozo y finalmente se cubrirá la excavación con tierra o arcilla del lugar, compactándola al 85% proctor. En la plantilla de concreto “El Contratista”, deberá marcar el número del pozo, sus coordenadas UTM y la fecha de la elaboración del monumento

2.1.12.- Limpieza del área:

Una vez terminadas las actividades de taponamiento definitivo del pozo, “El

Contratista” deberá proceder a realizar las actividades de limpieza y recolección de materiales utilizados durante este proceso de taponamiento para que “El Contratista” los deposite en el lugar en que “Pemex Gas” Indique.

Posteriormente “El Contratista”, deberá realizar las actividades de restauración del suelo provocadas por las operaciones de taponamiento definitivo y el impacto derivado de las emanaciones de residuos de los pozos. Conforme a lo indicado en la partida No.1. Debiendo realizar la reforestación con pasto y árboles (productivos) de la región en las áreas afectadas por sus equipos, fosas, peras y caminos en donde se haya afectado a la vegetación presente.

2.1.13.- Informe final:

“El Contratista” deberá elaborar y entregar a “Pemex Gas” un informe de cumplimiento del Plan de Trabajo para el Diseño del Taponamiento Definitivo de cada pozo, el cual deberá incluir:

 Plan de Trabajo para el Diseño del Taponamiento Definitivo del pozo. Incluye: localización del pozo en coordenadas UTM, profundidad total, diámetro del pozo y diseño del taponamiento definitivo.

 Acta de entrega recepción a la supervisión de los trabajos efectuados de taponamiento de cada pozo.

 Memoria fotográfica.

 Todos estos documentos se deberán entregar impresos en tres juegos originales, dos copia y en archivo electrónico en CD en tres copias. Esta información deberá ser integrada al Sistema de Gestión de Información de los pozos de la UMT.

2.2 Pozo Realizar el taponamiento definitivo de los pozos azufreros someros sin

“El Contratista” deberá realizar los trabajos de taponamiento apegado a lo establecido en el Programa General de Trabajo de Taponamiento Definitivo de los Pozos Azufreros, mismo que será presentado y avalado por “Pemex

(15)

ANEXO “ B-1 ”

aparejo de operación con presencia de hidrocarburos de la UMT (Características y número de pozos referidos a la tabla "Bases de datos general de los pozos azufreros prioritarios de la UMT de PGPB") Que incluye: 2.2.1 Ubicación del pozo. 2.2.2Adecuar las vías de acceso. 2.2.3Plan de trabajo. 2.2.4Manejo de residuos producto del taponamiento. 2.2.5Inicio de la intervención del pozo. 2.2.6Manejo de fluidos de control. 2.2.7Lavado del pozo y prueba de admisión. 2.2.8Colocación del tapón de cemento 2.2.9Retiro de equipos de intervención del pozo. 2.2.10Corte de la TR. 2.2.11Colocación de monumento.

“El Contratista”, deberá elaborar Plan de Trabajo en apego a lo establecido en el procedimiento No. PGPB-UMT-P01-00, con base a las siguiente variables: tipo de operación del pozo, clasificación del grado de riesgo de contaminación ambiental manifestada y la profundidad de la cima de la caliza; datos que serán proporcionados por “Pemex Gas”. Asimismo, deberá realizar este plan de trabajo en apego al diagrama de flujo del macroproceso de abandono de pozos azufreros del procedimiento citado. Este plan de trabajo deberá estar revisado y autorizado por la Supervisión de “Pemex

Gas” para su ejecución.

(16)

ANEXO “ B-1 ”

2.2.13Informe final

(17)

ANEXO “ B-1 ”

Una vez terminadas las actividades de taponamiento definitivo del pozo, “El

2.3 Pozo Realizar el taponamiento definitivo de los pozos azufreros de profundidad

“El Contratista” deberá realizar los trabajos de taponamiento apegado a lo establecido en el Programa General de Trabajo de Taponamiento Definitivo de los Pozos Azufreros, mismo que será presentado y avalado por “Pemex

(18)

ANEXO “ B-1 ”

media sin aparejo de operación con presencia de hidrocarburos de la UMT (Características y número de pozos referidos a la tabla "Bases de datos general de los pozos azufreros prioritarios de la UMT de PGPB") Que incluye: 2.3.1 Ubicación del pozo. 2.3.2Adecuar las vías de acceso. 2.3.3Plan de trabajo. 2.3.4Manejo de residuos producto del taponamiento. 2.3.5Inicio de la intervención del pozo. 2.3.6Manejo de fluidos de control. 2.3.7Lavado del pozo y prueba de admisión. 2.3.8Colocación del tapón de cemento 2.3.9Retiro de equipos de intervención del pozo. 2.3.10Corte de la TR. 2.3.11Colocación

(19)

ANEXO “ B-1 ”

de monumento. 2.3.12Limpieza del

área

(20)

ANEXO “ B-1 ”

Una vez terminadas las actividades de taponamiento definitivo del pozo, “El

2.4 Pozo Realizar el taponamiento definitivo de los pozos azufreros profundos sin

“El Contratista” deberá realizar los trabajos de taponamiento apegado a lo establecido en el Programa General de Trabajo de Taponamiento Definitivo de los Pozos Azufreros, mismo que será presentado y avalado por “Pemex

(21)

ANEXO “ B-1 ”

aparejo de operación con presencia de hidrocarburos de la UMT (Características y número de pozos referidos a la tabla "Bases de datos general de los pozos azufreros prioritarios de la UMT de PGPB") Que incluye: 2.4.1 Ubicación del pozo. 2.4.2Adecuar las vías de acceso. 2.4.3Plan de trabajo. 2.4.4Manejo de residuos producto del taponamiento. 2.4.5Inicio de la intervención del pozo. 2.4.6Manejo de fluidos de control. 2.4.7Lavado del pozo y prueba de admisión. 2.4.8Colocación del tapón de cemento 2.4.9Retiro de equipos de intervención del pozo. 2.4.10Corte de la TR. 2.4.11Colocación de monumento.

(22)

ANEXO “ B-1 ”

Para realizar el manejo de los fluidos de control que se utilicen para el taponamiento definitivo del pozo, “El Contratista” deberá excavar una presa de lodos, compuesta de un fosa de recolección de fluidos provenientes del pozo y una fosa de succión (Ver figura No. 8 en Apéndice del procedimiento No. PGPB-UMT-P01-00). En dichas fosas “El Contratista” deberá protegerlas con membranas plásticas impermeables; o bien utilizar para este fin presa de lodos metálica.
