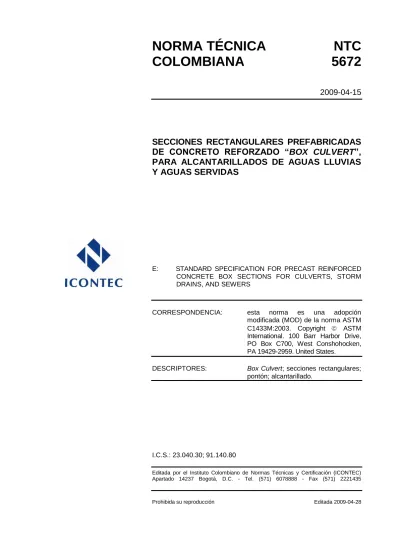

NORMA TÉCNICA
NTC
COLOMBIANA
5672
2009-04-15
SECCIONES RECTANGULARES PREFABRICADAS
DE CONCRETO REFORZADO “
BOX CULVERT
”,
PARA ALCANTARILLADOS DE AGUAS LLUVIAS
Y AGUAS SERVIDAS
E: STANDARD SPECIFICATION FOR PRECAST REINFORCED CONCRETE BOX SECTIONS FOR CULVERTS, STORM DRAINS, AND SEWERS
CORRESPONDENCIA: esta norma es una adopción modificada (MOD) de la norma ASTM C1433M:2003. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: Box Culvert; secciones rectangulares; pontón; alcantarillado.
I.C.S.: 23.040.30; 91.140.80
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5672 fue ratificada por el Consejo Directivo de 2009-04-15.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 103 "Tubería de concreto" que coordina la Secretaría Técnica de Normalización del Instituto Colombiano de Productores de Cemento. AMERICAN PIPE COLOMBIA S.A.
EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTA S.A. ESP.
MANUFACTURAS DE CEMENTO TITÁN S.A. TUBOS S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACODAL
ÁLVARO CANDELA Y CÍA. LTDA.
ARQUITECTOS E INGENIEROS ASOCIADOS S.A.
CARLOS A. OLANO & CÍA. INGENIEROS LTDA. E.D.L. LTDA. INGENIEROS CONSULTORES EMPRESAS PÚBLICAS DE LA CEJA E.S.P. EMPRESAS PUBLICAS DE MEDELLÍN S.A. ESP.
ETERNIT S.A. FIBRIT S.A.
INDUSTRIAS ALIADAS S.A.
INSTITUTO COLOMBIANO DE PRODUCTORES DE CEMENTO
INSTITUTO DE CAPACITACIÓN, INVESTIGACIÓN DEL PLÁSTICO Y EL CAUCHO
MINISTERIO DE AMBIENTE VIVIENDA Y DESARROLLO TERRITORIAL
SOCIEDAD COLOMBIANA DE INGENIEROS SOCIEDAD DE ACUEDUCTO, ALCANTARILLADO Y ASEO DE BARRANQUILLA TUBESA S.A.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TÉRMINOS Y DEFINICIONES ... 3 4. TIPOS ... 3 5. CRITERIOS DE ACEPTACIÓN ... 24 6. MATERIALES ... 24 6.1 CONCRETO REFORZADO ... 24 6.2 MATERIALES CEMENTANTES ... 24 6.3 AGREGADOS ... 25 6.4 ADITIVOS Y MEZCLAS ... 25 6.5 ACERO DE REFUERZO ... 25 6.6 FIBRAS SINTÉTICAS ... 25 6.7 AGUA... 25 7. DISEÑO ... 25 7.1 TABLAS DE DISEÑO ... 257.2 DISEÑOS ESPECIALES Y MODIFICADOS ... 26
7.3 COLOCACIÓN DEL REFUERZO ... 26
7.4 TRASLAPOS, SOLDADURAS Y ESPACIAMIENTOS ... 28
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
Página 9. FABRICACIÓN ... 30 9.1 MEZCLA ... 30 9.2 CURADO ... 30 9.3 FORMALETAS ... 31 9.4 MANEJO ... 31 10. REQUISITOS FÍSICOS ... 3110.1 TIPOS DE ESPECÍMENES DE ENSAYO ... 31
10.2 ENSAYO DE CILINDROS A LA COMPRESIÓN ... 31
10.3 RESISTENCIA A LA COMPRESIÓN DE NÚCLEOS ... 32
10.4 LLENADO DE LOS HUECOS DE NÚCLEOS ... 32
10.5 EQUIPO DE ENSAYO ... 32
11. VARIACIONES PERMITIDAS ... 33
11.1 DIMENSIONES INTERNAS ... 33
11.2 ESPESOR DE LOSA O PARED ... 33
11.3 LONGITUD DE LADOS OPUESTOS ... 33
11.4 LONGITUD DE LA SECCIÓN ... 33
11.5 POSICIÓN DEL REFUERZO ... 33
11.6 ÁREA DE REFUERZO ... 33
11.7 DIMENSIONES DEL CHAFLÁN ... 33
12. REPARACIONES ... 34
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
Página 14. RECHAZO ... 34 15. ROTULADO ... 34 DOCUMENTO DE REFERENCIA ... 39 ANEXO A (Informativo) ... 35 FIGURAS Figura 1 Secciones típicas rectangulares ... 13Figura 2. Refuerzo superior e inferior de la junta de la losa ... 26
Figura 3. Detalle del reforzamiento interno ... 27
Figura 4. Opción del detalle (véase la Figura 3) ... 27
Figura 5. Detalle de la disposición del reforzamiento ... 28
Figura 6. Opción del detalle (véase la Figura 5) ... 28
Figura 7. Detalle alterno ... 29
Figura 8. Detalle alterno ... 29
Figura 9. Diagrama de zonas críticas de altos esfuerzos donde la soldadura está restringida ... 30
TABLAS Tabla 1. Requisitos de diseño para secciones rectangulares de concreto prefabricado bajo carga muerta y carga viva según camión HS20 ... 3
Tabla 2. Requisitos de diseño para secciones rectangulares de concreto prefabricado bajo carga muerta y carga viva eje tándem ... 14
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
1 de 39
SECCIONES RECTANGULARES PREFABRICADASDE CONCRETO REFORZADO “BOX CULVERT”, PARA ALCANTARILLADOS
DE AGUAS LLUVIAS Y AGUAS SERVIDAS
1. OBJETO
Esta norma especifica las secciones rectangulares prefabricadas en concreto reforzado en una celda simple para ser usadas en la construcción de alcantarillados y transporte de agua lluvia, aguas de residuos industriales y aguas negras.
NOTA Esta norma es principalmente una especificación de manufactura y compra. Sin embargo, los diseños estándar son incluidos y el criterio para desarrollar estos diseños se presenta en el Anexo A.1. El desempeño exitoso de este producto depende de la adecuada selección de la sección rectangular, la cimentación, el material de relleno y de que la instalación se haga de acuerdo con las especificaciones de construcción. El cliente debe correlacionar las especificaciones de carga y los requisitos de campo con la sección rectangular especificada y realizar la inspección en el sitio de construcción. En general los diseños estructurales de las secciones rectangulares se realizan bajo la reglamentación vigente aplicable al proyecto. Esta norma especifica secciones rectangulares para la condición de carga viva HS20 y carga viva eje tándem, sin embargo, el diseño puede tener condiciones diferentes, para lo cual se debe acordar entre el cliente y el fabricante la especificación de carga viva aplicable.
1.2 Los valores de esta norma están expresados de acuerdo con el Sistema Internacional de Unidades (véase la NTC-ISO 1000), los valores entre paréntesis se dan a título informativo.
1.3 Esta norma no tiene como propósito señalar todos los problemas de seguridad asociados con su uso. Es responsabilidad del usuario establecer las prácticas de seguridad y salud, aplicar las limitaciones reglamentarias. Las mezclas frescas de concreto hidráulico son cáusticas y pueden causar irritaciones en la piel y tejidos, debido a exposición prolongada.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 121, Ingeniería civil y arquitectura. Cemento Pórtland. Especificaciones físicas y mecánicas (ASTM C150).
NTC 174, Concretos. Especificaciones de los agregados para concreto (ASTM C33).
NTC 248, Barras de acero al carbono, lisas y corrugadas, para refuerzo de concreto (ASTM A615 / ASTM A615M).
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
2
NTC 321, Ingeniería civil y arquitectura. Cemento Pórtland. especificaciones químicas (ASTM C150). NTC 1000, Metrología. Sistema internacional de unidades (ISO 1000).
NTC 1299, Concreto. Aditivos químicos para concreto (ASTM C494).
NTC 1784, Ingeniería civil y arquitectura. Cementos. Determinación de la actividad puzolánica. Método de contribución a la resistencia a la compresión (COPANT 3:1-025).
NTC 1907, Alambre de acero al carbono grafilado para refuerzo de concreto (ASTM A496). NTC 1925, Mallas electrosoldadas de acero, fabricadas con alambre liso, para refuerzo de concreto (ASTM A185).
NTC 1977, Compuestos líquidos formadores de membrana de curado para el concreto (ASTM C309).
NTC 2310, Mallas electrosoldadas de acero, fabricadas con alambre corrugado, para refuerzo de concreto (ASTM A497).
NTC 3459, Concretos. Agua para la elaboración de concretos (BS 3148).
NTC 3493, Ingeniería civil y arquitectura. Cenizas volantes y puzolanas naturales, calcinadas o crudas, utilizadas como aditivos minerales en el concreto de cemento portland (ASTM C618). NTC 3502, Ingeniería civil y arquitectura. Aditivos incorporadotes de aire para concreto (ASTM C260). NTC 3653, Definiciones estándar de términos relacionados con tubería de concreto y productos afines (ASTM C822).
NTC 3658,Ingeniería civil y arquitectura. Método para la obtención y ensayo de núcleos extraídos y vigas de concreto aserradas (ASTM C42).
NTC 3676, Métodos de ensayo para tubos y secciones de pozos de inspección prefabricados en concretos (ASTM C497M).
NTC 4018,Ingeniería civil y arquitectura. Escoria de alto horno granulada y molida para uso en concretos y morteros (ASTM C989).
NTC 4023, Ingeniería civil y arquitectura. Especificaciones para aditivos químicos usados en la producción de concreto fluido (ASTM C1017).
NTC 4637, Ingeniería civil y arquitectura. Concretos. Especificaciones para el uso de microsílica como adición en mortero y concreto de cemento hidráulico (ASTM C1240).
NTC 5541, Concretos reforzados con fibra (ASTM C1116).
ASTM A82, Standard Specification for Steel Wire, Plain, for Concrete Reinforcement. ASTM C150-07, Standard Specification for Portland Cement.
ASTM C595, Specification for Blended Hydraulic Cements.
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
3
3. TÉRMINOS Y DEFINICIONES
Para las definiciones de los términos relativos a los tubos de concreto véanse las de la NTC 3653.
NORMA TÉCNICA COLOMBIANA
NTC 5672
RESUMEN
4
