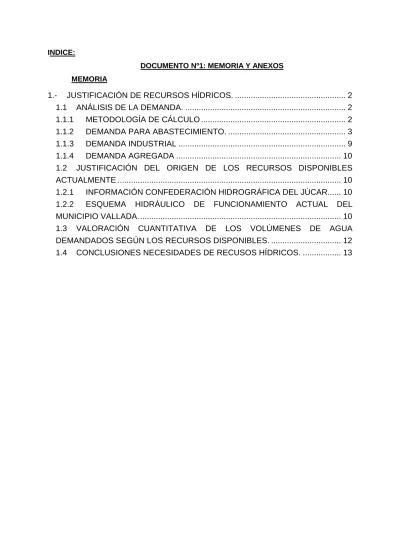

INDICE:
DOCUMENTO Nº1: MEMORIA Y ANEXOS
MEMORIA
1.- JUSTIFICACIÓN DE RECURSOS HÍDRICOS. ... 2
1.1 ANÁLISIS DE LA DEMANDA. ... 2
1.1.1
METODOLOGÍA DE CÁLCULO ... 2
1.1.2
DEMANDA PARA ABASTECIMIENTO. ... 3
1.1.3
DEMANDA INDUSTRIAL ... 9
1.1.4
DEMANDA AGREGADA ... 10
1.2 JUSTIFICACIÓN DEL ORIGEN DE LOS RECURSOS DISPONIBLES
ACTUALMENTE ... 10
1.2.1
INFORMACIÓN CONFEDERACIÓN HIDROGRÁFICA DEL JÚCAR... 10
1.2.2
ESQUEMA HIDRÁULICO DE FUNCIONAMIENTO ACTUAL DEL
MUNICIPIO VALLADA... 10
1.3 VALORACIÓN CUANTITATIVA DE LOS VOLÚMENES DE AGUA
DEMANDADOS SEGÚN LOS RECURSOS DISPONIBLES. ... 12
1.-
JUSTIFICACIÓN DE RECURSOS HÍDRICOS.
La Ley 4/2004 de Ordenación del Territorio y Protección del Paisaje, en su artículo
19.2 determina que es necesario la autorización del organismo de cuenca competente
cuando se prevea la implantación de usos que impliquen un incremento en el consumo de
agua. El informe emitido por el organismo de cuenca indicará la disponibilidad y
compatibilidad con las previsiones de los planes hidrológicos, además de la no afectación o
menoscabo a otros usos existentes legalmente implantados.
Por tanto en tercer lugar se analiza la Disponibilidad de Recursos Hídricos
suficientes para atender el incremento de la demanda de agua, debido al incremento de la
población asociada al Planeamiento definido. Así se analiza en primer lugar cual es la
demanda solicitada teniendo en cuenta las características del municipio y en segundo lugar
se justifica el origen analizando la posibilidad de recurrir a un nuevo derecho de
abastecimiento.
1.1
ANÁLISIS DE LA DEMANDA.
1.1.1 METODOLOGÍA DE CÁLCULO
Un método habitual para determinar los caudales de cálculo para la solicitud de
CONCESIONES o para determinar los caudales de dimensionamiento de un sondeo o pozo
de abastecimiento suele ser el siguiente:
1. Separar para el cálculo de la demanda agregada por un lado la DEMANDA DE
ABASTECIMIENTO de la DEMANDA INDUSTRIAL y por último establecer una
DEMANDA AGREGADA, en caso de que el origen de los recursos que cubra la
demanda sea único.
2. Para el cálculo de la DEMANDA DE ABASTECIMIENTO determinar una población
censada y una población estacional a partir de los datos de que se disponga,
posteriormente realizar una estimación de las tasas de crecimiento en un horizonte
determinado y fijar hipótesis sobre poblaciones futuras para determinar las Poblaciones
efectivas que sirvan de cálculo.
ANEXO IX
3. Para el cálculo de la DEMANDA INDUSTRIAL, se establecen igualmente escenarios
posibles de crecimiento y posteriormente se fijan unos ratios para determinar la
población equivalente. Dichos ratios serán:
a. Habitantes / Superficie industrial
b. Habitantes equivalentes
c. Dotaciones industriales previstas
d. Caudales instantáneos obtenidos.
4. Se establece una POBLACIÓN ESTACIONAL EQUIVALENTE que determina la
DEMANDA AGREGADA.
5. Se fijan factores punta y se determinan los CAUDALES DE DISEÑO.
En nuestro caso disponemos por un lado de lo marcado en el propio Planeamiento y
por otro de datos obtenidos a partir de la información aportada por los propios servicios
municipales del municipio, por lo que la metodología seguida ha sido la siguiente:
1. Separar para el cálculo de la demanda agregada por un lado la DEMANDA DE
ABASTECIMIENTO de la DEMANDA INDUSTRIAL y por último establecer una
DEMANDA AGREGADA.
2. Para el cálculo de los caudales generados por la DEMANDA DE ABASTECIMIENTO
determinamos la población censada, (dato aportado por el padrón municipal),
posteriormente al disponer de la lista de solares y viviendas desocupadas en el
municipio en la zona consolidada podemos determinar el posible incremento de
demanda en dichas zonas urbanas. Por último a partir de datos obtenidos de las
Unidades de Ejecución programadas podemos determinar la Demanda Total generada
para abastecimiento a la población.
3. Para determinar la DEMANDA INDUSTRIAL disponemos de los datos de consumo de
todas las industrias del municipio, de donde podemos extrapolara ratios de consumo a
aplicar en las nuevas Unidades de Ejecución de Suelo Industrial Programado y
determinar por tanto su Demanda Total.
4. Por sumatorio de los conceptos anteriores alcanzamos la DEMANDA TOTAL
AGREGADA.
En este apartado se va a justificar la demanda de recursos hídricos para el
abastecimiento a la población, diferenciando en primer lugar la demanda en suelo urbano
consolidado y posteriormente la demanda generada con el nuevo planeamiento.
El Plan General de Vallada contempla según se plantea en la Memoria Justificativa
del Plan General de Vallada un número de nuevas viviendas previstas desglosado como
sigue:
Zona Núcleo Histórico
206 viviendas
Zona Ampliación de Casco 1 985 viviendas
Zona Ampliación de Casco 2 3.194 viviendas
Zona Ampliación de Casco 3 34 viviendas
Zona Viviendas Adosadas
1 25 viviendas
Zona Viviendas Adosadas
2 189 viviendas
Zona Viviendas Adosadas
3 303 viviendas
Sector 1 Residencial 158 viviendas
⇒
No pormenorizado, por tanto no incluido.
Sector 2 Residencial 118 viviendas
⇒
No pormenorizado, por tanto no incluido
DEMANDA EN SUELO URBANO CONSOLIDADO
La población del municipio de Vallada, según el padrón municipal de fecha
15-12-2009 es actualmente de 3.467 habitantes.
Según ORDEN ARM/2656/2008, de 10 de septiembre, por la que se aprueba la
instrucción de planificación hidrológica, en su Anexo IV sobre Dotaciones:
“Tabla 49. Dotaciones de agua suministrada en litros por habitante y día. Población permanente.”
Población abastecida por el sistema Valor de Rango (municipio, área metropolitana, etc.) Referencia admisible
____________________________________________________________________________________
Menos de 50.000 340 180-640
De 50.000 a 100.000 330 180-570
De 100.000 a 500.000 280 180-490 Más de 500.000 270 180-340
ANEXO IX
“Tabla 50. Dotaciones de consumo doméstico en litros por habitante y día. Población permanente.”
Población abastecida por el sistema Valor de Rango (municipio, área metropolitana, etc.) Referencia admisible
____________________________________________________________________________________
Menos de 50.000 180 100-330
De 50.000 a 100.000 180 100-270
De 100.000 a 500.000 140 100-190 Más de 500.000 140 100-160
Por consiguiente para el municipio de Vallada con una población de menos de 5.000
habitantes establecemos una dotación de 180 litros/habitantes/día, lo que supone con la
dotación de consumo adoptada una demanda de recursos hídricos para abastecimiento de
227.782 m
3/año.
En segundo lugar cabe indicar que en la Zona de Núcleo Histórico y las Zonas de
Ampliación de Casco la demanda generada ya está incluida en la demanda actual analizada
previamente en este apartado, ya que la población actual de Vallada se localizada en dichas
zonas. La estimación de viviendas realizada resultante se analiza en la propia Memoria
Justificativa del P.G.O.U de Vallada, dichos cálculos además indican distintos aspectos a
considerar pero sin concluir sobre ellos, así indican lo siguiente:
“La capacidad poblacional se calcula en la hipótesis de agotamiento de la edificabilidad máxima permitida por el planeamiento y ocupación total de las viviendas posibles y ello no coincide con la realidad puesto que, en la práctica, no siempre los promotores agotan la edificabilidad posible, sobre todo enzonas de núcleo histórico y ampliación de casco.”
“El cálculo anterior no contempla situaciones, que se dan en el municipio, como la utilización de muchasviviendas como segunda residencia de carácter estacional o de fin de semana.”
“Tampoco se tiene en cuenta la tendencia actual a la reducción del tamaño de la familia media, sobre todo en poblaciones como la que nos ocupa, con una importante proporción de personas mayores queviven solas.”
“El plan general en materia de suelo residencial se ha limitado a consolidar situaciones derivadas del planeamiento anteriormente vigente y a prever sólo un nuevo sector de suelo urbanizable residencial, con la finalidad de clasificar suelo que permita un razonable crecimiento de la población hasta el añohorizonte, sin graves tensiones especulativas que podrían producirse de no haberse clasificado suficientesuelo residencial.”
A partir de estas indicaciones en el municipio de Vallada, analizamos que sobre los
solares existentes no edificados en las zonas urbanas consolidadas se puede concluir lo
siguiente:
64 VARIOS
101 en SECTOR D
___________________
TOTAL: 165 SOLARES
Lo que supone 165 VIVIENDAS ( 1 VIVIENDA / SOLAR)
Según define el Reglamento de la LOTTP, se puede considerar una ocupación
media de 2,10 habitantes por vivienda.
Que aplicando la dotación establecida anteriormente y la ocupación media supone
22.765
m
3/año a añadir.
Se adjunta tabla con los solares de la localidad, en el Anexo Nº3 TABLAS
JUSTIFICATIVAS DEMANDA.
Considerando los datos reflejados en la Memoria del propio P.G.O.U., dichas zonas
consolidadas pueden evolucionar, de forma que el número de viviendas alcanzase las 4.419
viviendas y aplicando el ratio de ocupación media establecido de 2,10 se pudiese alcanzar
en dichas zonas hasta 9.279,9 habitantes equivalentes. Sin embargo la realidad en el
municipio para estas zonas es que el número de viviendas ocupadas por los 3.467
habitantes es de 1.266 viviendas, siendo el número total de viviendas en la población de
1.553 y por tanto el número de viviendas desocupadas es de 270 viviendas. Por
consiguiente teniendo en cuenta los datos reales actuales y los criterios indicados por el
propio P.G.O.U. la evolución de la población equivalente en estas zonas se puede
considerar como la actual más los posibles solares no edificados actualmente.
Por lo tanto la demanda total que actualmente existe para abastecimiento de la
población en las zonas consolidadas asciende a 250.547 m
3/año.
ANEXO IX
DEMANDA PREVISTA EN EL P.G.O.U. EN SUELO URBANIZABLE
PORMENORIZADO
El Plan General de Vallada plantea cinco Unidades de Ejecución Pormenorizadas en
suelo Residencia, de la U.E. 4 a U.E. 8. Según se plantea en la Memoria Justificativa del
Plan General de Vallada el número de nuevas viviendas previstas se desglosa como sigue:
Zona Viviendas Adosadas
1 25 viviendas
Zona Viviendas Adosadas
2 189 viviendas
Zona Viviendas Adosadas
3 303 viviendas
Sector 1 Residencial 158 viviendas
⇒
No pormenorizado, por tanto no incluido.
Sector 2 Residencial 118 viviendas
⇒
No pormenorizado, por tanto no incluido
Sobre estas Unidades, para calcular los datos de consumo, cabe indicar lo siguiente:
UE-8
SUELO
TIPO
SUELO X 3
TECHO / 160
3.246,03 m2
ACA-2
9738,09 m2t
61 viviendas
UE-7
SUELO
TIPO
SUELO X 1
TECHO / 250
6.193,92 m2
ADO-1
6.193,92 m2t
25 viviendas
SUELO
TIPO
SUELO X 3
TECHO / 160
3.577,69 m2
ACA-2
10.733,07 m2t
68
viviendas
UE-5 /UE 6/UE-7
SUELO
TIPO
SUELO X 1,75
TECHO / 250
20.907,13 m2
ADO-3
36.587,47 m2t
147
viviendas
Según define el Reglamento de la LOTTP, se puede considerar una ocupación
media de 2,10 habitantes por vivienda lo que supone con la dotación de consumo adoptada
una demanda de recursos hídricos para abastecimiento de 41.529 m
3/año.
Los Sectores no pormenorizados ya desarrollarán sus propios instrumentos
urbanísticos con su propia justificación y por tanto no han sido incluidos en el presente
estudio.
Por lo tanto el volumen previsto para abastecimiento a la población total recogido en
planeamiento asciende a unos 292.076 m
3/año.
ANEXO IX
1.1.3 DEMANDA INDUSTRIAL
DEMANDA EN SUELO URBANO CONSOLIDADO
Han sido aportadas por el municipio de Vallada, las tablas recogidas en el
Anexo Nº 3 TABLAS JUSTIFICATIVAS DEMANDA adjuntas de consumo industrial, donde
aparece un total de 2.343 m
3/año de consumo para una lista de industrias que son las que
existen actualmente en el municipio de Vallada, se adjunta plano con la ubicación y
superficie ocupada por cada una dichas industrias, de donde se pueden extraer los ratios de
consumo por m
3para consumo industrial existente actualmente. Como puede apreciarse los
ratios de consumo para el tipo de industria implantado son bajos.
El tipo de industria desarrollada actualmente en el municipio de Vallada está
básicamente relacionada con el Sector de la madera, pero a diferencia con lo que ocurría
hace algunas décadas donde el sector era primario, actualmente son industrias de
manufactura ligera, almacenamiento y distribución básicamente y por tanto más
relacionadas con el sector terciario.
De los datos obtenidos vamos a tratar de obtener un ratio que indique el Consumo
frente a la Superficie Industrial de la parcela ocupada y así obtener la población equivalente
que posteriormente sumaremos a la población estacionaria en el cálculo de la demanda
agregada. Se puede extrapolar que los ratios de consumo en M
3consumo /M
2Superficie
por año para las distintas industrias implantadas en el municipio actualmente varían
sustancialmente, sin embargo eliminando los picos el RATIO TIPO no sería superior a 0,10
m
3/m
2de superficie parcela año.
DEMANDA PREVISTA EN EL P.G.O.U. EN SUELO URBANIZABLE
PORMENORIZADO
En el P.G.O.U. de Vallada están consideradas tres nuevas Unidades de Ejecución
industriales pormenorizadas UE1, UE2 y UE3, más el Suelo Urbano, junto al Sector 2 y UE
9, con una superficie total de 1.399.173 m
2.
Dado que la tipología de industria que se prevé ubicar en las nuevas Unidades de
Ejecución, son iguales a las ya existentes, extrapolando RATIOS TIPO obtenemos un
incremento de demanda de aproximadamente 139.917 m
3/año.
Por lo tanto el volumen previsto para uso industrial recogido en planeamiento
asciende a unos 142.260 m
3/año.
1.1.4 DEMANDA AGREGADA
Por lo tanto la DEMANDA AGREGADA sumando el abastecimiento a la población y
el consumo industrial asciende a la cantidad de 434.336 m
3/año
1.2
JUSTIFICACIÓN
DEL
ORIGEN
DE
LOS
RECURSOS
DISPONIBLES
ACTUALMENTE
1.2.1 INFORMACIÓN CONFEDERACIÓN HIDROGRÁFICA DEL JÚCAR
Actualmente el Ayuntamiento de Vallada dispone de una CONCESIÓN de 492.450
m3/año para uso de abastecimiento de 13.279 habitantes ( Expediente: 1999 CP0294)
inscrita en el Registro de Aguas ( Sección A, Tomo 25, Folio 3) correspondiente del pozo La
Boquella y del manantial Font Jordana.
Existe igualmente y de forma independiente la S.A.T. Nº 1314 Pozo Virgen de Gracia
titular de una concesión de aguas subterráneas mediante dos pozos situados en las partidas
del Barranco de Tarrasos y Barranco Boquilla para los usos de riego y abastecimiento, con
una concesión de 1.683.744 m
3/año para riego por goteo de 383 Has y abastecimiento de
3.264 habitantes.
1.2.2 ESQUEMA HIDRÁULICO DE FUNCIONAMIENTO ACTUAL DEL MUNICIPIO
VALLADA.
ANEXO IX
Actualmente el esquema hidráulico de funcionamiento para el abastecimiento a la
población de Vallada es el siguiente:
Existen dos perforaciones situadas en el Paraje La Boquella, denominadas “Santa
Barbara” y “ Virgen de Gracia” pertenecientes a la S.A.T Nº 1314 que impulsan agua al
depósito Boquella ( de 900 m3 ), mediante conducciones de FC Ø 350 mm, de
aproximadamente 700 m de longitud. Desde este depósito el agua recorre
aproximadamente 5.000 m. de longitud para llegar a un depósito regulador de 300 m
3de
capacidad a través de una tubería de FC Ø 250 mm. Desde esta tubería se abastece a la
urbanización “Boquilla” y al asentamiento urbano denominado “Los Petillos”.
Igualmente existe una nueva perforación, (proyectada en el año 2002 perteneciente
al Ayuntamiento de Vallada, con el NR/99-PI-0024-N ),que es el pozo de Boquella que
alimenta el depósito de cabecera de 900 m
3, mediante una tubería de FD Ø 250 mm a lo
largo de 80 m.
Por otro lado el depósito de 300 m
3recibe el agua del manantial La Font Jordana,
propiedad municipal, a través de una tubería de PVC Ø 175 mm, en una longitud
aproximada de 400 m. De este depósito se abastece la población de Vallada mediante dos
tuberías de FC Ø 100 mm de 300 y 500 m de longitud.
Se adjunta copia de dicho esquema hidráulico (Proyecto de Concesión de Aguas
Subterráneas destinas al Abastecimiento de la Población de Vallada “ Valencia “ ) y su
planta general, donde se puede apreciar su ubicación.
Las capacidades de cada uno de los recursos son:
NOMBRE
RECURSO
PROPIEDAD
CAPACIDAD
(l/seg)
COTAS
(m.s.n.m)
Nivel
Dinámico
(m)
APORTE
(M3/h)
POZO DE
BOQUELLA
AYUNTAMIENT
O VALLADA
66,66
340
MANANTIAL
LA FONT
JORDANA
AYUNTAMIENT
O VALLADA
1
335
SONDEO
VIRGEN DE
GRACIA
S.A.T. Nº 1314
75
300
200
270
3-4h/día
SONDEO
SANTA
BARBARA
S.A.T. Nº 1314
75
290
200
270
3-4h/día
Los depósitos existentes tienen las siguientes características:
NOMBRE
DEPÓSITO
CAPACIDAD
( M3)
COTAS
FONDO
(m.s.n.m)
COTAS
VERTEDERO
(m.s.n.m)
DIMENSIONES
( M)
BOQUELLA
900
345
348
20X12X4
REGUERO
300
319
321,5
10X10X3,5
1.3
VALORACIÓN CUANTITATIVA DE LOS VOLÚMENES DE AGUA DEMANDADOS
SEGÚN LOS RECURSOS DISPONIBLES.
A partir de los volúmenes de agua correspondientes a cada tipo de demanda y uso
definidos y comparándolos con los volúmenes disponibles podemos concluir que
actualmente la CONCESIÓN otorgada para el pozo La Boquella y del manantial Font
Jordana al Ayuntamiento de Vallada es suficiente para dar servicios a las demandas
generadas de recursos hídricos.
En cualquier caso, si fuese necesario, el Ayuntamiento de Vallada, podría solicitar a
la S.A.T. Nº 1314 apoyo en el suministro, considerando además que el propio Ayuntamiento
es accionista de dicha Sociedad y que esté recurso está disponible, e incluso que dicha
ANEXO IX
