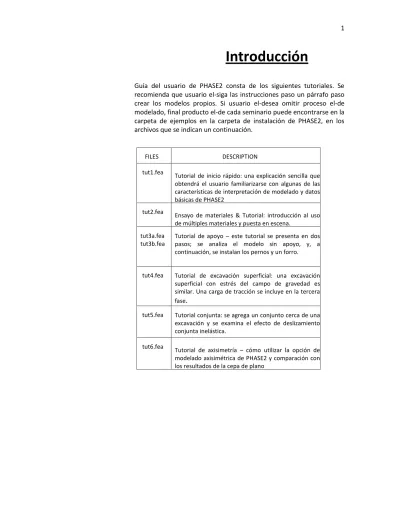

Introducción
Guía del usuario de PHASE2 consta de los siguientes tutoriales. Se
recomienda que usuario el-siga las instrucciones paso un párrafo paso
crear los modelos propios. Si usuario el-desea omitir proceso el-de
modelado, final producto el-de cada seminario puede encontrarse en la
carpeta de ejemplos en la carpeta de instalación de PHASE2, en los
archivos que se indican un continuación.
FILES DESCRIPTION
tut1.fea Tutorial de inicio rápido: una explicación sencilla que obtendrá el usuario familiarizarse con algunas de las características de interpretación de modelado y datos básicas de PHASE2
tut2.fea Ensayo de materiales & Tutorial: introducción al uso de múltiples materiales y puesta en escena.
tut3a.fea
tut3b.fea Tutorial de apoyo – este tutorial se presenta en dos pasos; se analiza el modelo sin apoyo, y, a continuación, se instalan los pernos y un forro.
tut4.fea Tutorial de excavación superficial: una excavación superficial con estrés del campo de gravedad es similar. Una carga de tracción se incluye en la tercera fase.
tut5.fea Tutorial conjunta: se agrega un conjunto cerca de una excavación y se examina el efecto de deslizamiento conjunta inelástica.
tut6.fea Tutorial de axisimetría – cómo utilizar la opción de modelado axisimétrica de PHASE2 y comparación con los resultados de la cepa de plano
Documentación de PHASE
La documentación del programa PHASE2 está organizada como sigue:
Seminarios
Tutoriales se encuentran en la Guía del usuario PHASE2, manual el-ahora está leyendo.
Párrafo obtener información sobre las opciones de PHASE2 que ningún están cubiertos en los tutoriales de PHASE2, consulte sistema el-de ayuda de PHASE2.
Referencia
Información de referencia detallada sobre todas las opciones programa en el-PHASE2 se encuentra sistema en el-de ayuda de PHASE2. Párrafo acceder sistema Al-de ayuda:
Seleccione: Ayuda-> Temas de Ayuda
Select: Help ->Help Topics
En los modelo de PHASE2 o PHASE2 interpretar programas.
Si desea tener una copia en papel de la información de referencia PHASE2, documentos PDF están disponibles, que pueden imprimirse. Consulte un párrafo continuación obtener más información.
Verificación
Ejemplos de verificación están documentada Manual en el-de verificación PHASE2, que está disponible como un archivo PDF. Consulte un párrafo continuación obtener más información. Los PHASE2 los archivos utilizados párrafo la verificación, se encuentran en la subcarpeta de verificación en la carpeta de ejemplos en la carpeta de instalación de PHASE2.
Archivos de PDF
Seminario de Los PHASE2, referencia y verificación de documentos están disponibles en formato PDF (formato de documento portátil). Después de instalar PHASE2, usted los encontrará en la carpeta manuales en la carpeta de instalación de PHASE2. Los documentos PDF pueden descargarse desde nuestra sitio Web www.rocscience.com.
Los Se visualizan archivos PDF engañan al lector de Adobe Acrobat. Los documentos PDF pueden imprimirse, si deseas tener copias de la documentación de referencia de PHASE2 o verificación.
Sobre este Manual
Instrucciones siguientes en el formato:
Select: Boundaries -> Add Excavation
Seleccione: Límites-> Añaden Excavación
se utilizan párrafo desplazarse por las selecciones de menú.
Cuando un botón de barra de herramientas se muestra margen en el-, como se indica anteriormente, esto indica que la opción está disponible en una barra de herramientas PHASE2. Suele ser la forma más rápida y recomendada párrafo utilizar la opción. Si ningún botón de la barra de herramientas se muestra, entonces la opción sólo está disponible un través de los menús PHASE2.
Texto en fuente "courier", rodeado de un cuadro (por ej.):
Enter vertex [a=arc,esc=quit]: -5 10 Enter vertex [a=arc,u=undo,esc=quit]: -5 0 Enter vertex [a=arc,u=undo,esc=quit]: 5 0
indica las instrucciones de la línea de mensajes encontradas la parte derecha inferior de la pantalla PHASE2. Texto el-en negrita cursiva final Al-de una línea de mensajes indica la entrada de usuario párrafo la línea de mensajes. En el la mayoría de los casos, usuario el-debe presionar ENTRAR párrafo introducir los datos (ej. pares de coordinar).
párrafo indicar la información de la barra de Estado (por ejemplo):.
Desplazamiento Total Máximo = 0.00226428 m
Cuando se requiere entrada de diálogo, en la mayoría de los casos cuadro el-de diálogo aparecerá, los junto engañan una lista margen en el-, como se muestra un la izquierda. Parámetros que requiere intervención del usuario están marcados por una marca de verificación (de). Parámetros ningún marcados por una marca de verificación, debe estar en los valores correctos, pecan el embargo, usuario el-debe comprobar siempre todas las entradas, párrafo asegurarse de que es correcta.
Entre:
Nombre del proyecto = (opcional) Número de Etapas = 3
Análisis = tensión Plana Máximo. # de iteraciones = 500 Tolerancia = 0.001
# Carga Anda = Auto
Seminario de Principio
Rápido
factor de expansión del límite externo = 3
Seminario de Este de "inicio rápido" demostrará algunas de las características básicas de PHASE2 mediante que simple modelo el-se muestra arriba. Los Verá cómo rápida y fácilmente un modelo puede crear y analizado engañan PHASE2.
Nota: final producto el-de este seminario se encuentra archivo en el de datos de tut1.fea, ubicado en la carpeta de ejemplos en la carpeta de instalación de PHASE2.
Modelo
Si ningún lo ah hecho todavía, ejecute programa el-PHASE2 modelo haciendo doble clic icono en el-de PHASE2 en la carpeta de instalación. O en el menú Inicio, seleccione Programas-> Rocscience-> phase2-> Phase2.
Si la ventana de la aplicación PHASE2 ya ningún está maximizada, maximizar ahora, párrafo que la pantalla completa está disponible párrafo la visualización del modelo.
Tenga en cuenta que cuando se inicia programa el-modelo PHASE2, un nuevo documento en blanco está ya abierto, lo que le permite comenzar inmediatamente la creación de un modelo.
Límites
Vamos un establecer los límites de la región de dibujo, por lo que podemos ver modelo el-que se está creando entrar Al-en la geometría.
Select: View -> Limits
Seleccione: Vista-> Límites
Introduzca las coordenadas x-y máximos y mínimos siguientes cuadro en el-de diálogo Vista límites y haga clic en Aceptar.
Estos límites Centro aproximadamente la excavación en la región de dibujo, entrar Al-en él como se describen un continuación.
Entrada en Límites
Crear la excavación como sigue:
Select: Boundaries -> Add Excavation
Seleccione: Límites-> Añaden Excavación
Introduzca las coordenadas siguientes en la línea de mensajes en la parte derecha inferior de la pantalla. Nota: presione entrar final Al-de cada línea, escriba cada par de coordenadas.
Enter vertex [a=arc,esc=quit]: -5 10 Enter vertex [a=arc,u=undo,esc=quit]: -5 0 Enter vertex [a=arc,u=undo,esc=quit]: 5 0
Enter vertex [a=arc,c=close,u=undo,esc=quit]: 5 10 Enter vertex [a=arc,c=close,u=undo,esc=quit]: a Number of segments in arc <20>: press Enter Enter second arc point [u=undo,esc=quit]: 0 15 Enter third arc point [u=undo,esc=quit]: c
Tenga en cuenta la serie de indicadores utilizados párrafo crear techo el-arqueado. Juego de cartas se escribe comando el-"a", párrafo comenzar un entrar arco en el-. Luego aceptamos número el-predeterminado de segmentos de arco, en este caso 20, los pulsando Entran en mensaje en el-siguiente (aunque podríamos ah introducido un número diferente). Un continuación, los se introducen un punto intermedio arco en el-, (0,15), y mediante la introducción de "c" en la última línea, cierra arco el-cartilla en el-punto de la excavación. En este caso, formaron un semicírculo, aunque un arco más plano se han formado, disminuyendo arco el-intermedio (segundo) punto.
Ahora vamos límite el-crear externo. En PHASE2, límite el-externo puede ser generado automáticamente, o definidos por usuario el-. Vamos un utilizar una de las opciones 'automáticas'.
Select: Boundaries -> Add External
Seleccione: Límites-> Añaden Externo
configuración predeterminada Tipo de Boundary = Caja y Factor de Extensión = 3, así que haga clic en Aceptar y se creará automáticamente límite el-externo.
Ahora se han insertado los límites párrafo este ejemplo.
Enmallado
Siguiente el-paso es generar la malla de elementos finitos. En PHASE2, mallado es un proceso Dos de simple pasos. En cartilla lugar debe DISCRETIZE los límites, y, un continuación, se puede generar la malla. El También puede configurar distintos parámetros de configuración de la malla hace una apuesta. de generar la malla. Haremos este juego de cartas, aunque los parámetros predeterminados hijo en efecto si ningún se utiliza la opción de configuración de la malla.
Select: Mesh -> Setup
Seleccione: Malla-> Sistema
Introduzca número el de nodos de excavación = 60 y haga clic en Aceptar.
Escriba:
Malla tipo = clasificado tipo elem. = 3 Tri discontínuo.
Factor de gradación = 0,1 # excavación nodos = 60
Ahora discretize los límites.
Select: Mesh -> Discretize
Seleccione: Malla-> Discretize
La discretización de las fronteras, indicado por la Cruz Roja, constituirán marco el-de la malla de elementos finitos. Observe resumen el-de discretización que se muestra de Estado barra en el-, que indica verdadero de número el-discretizations párrafo cada tipo de límite.
Discretizations: Excavation=59 External=49
Tenga en cuenta que número el-de discretizations de excavación es de 59, pero entramos 60 cuadro en el-de diálogo Configuración de la malla. Ningún te preocupes, esto es normal. Debido un la naturaleza del proceso discretización, el-número verdadero ningún siempre será mismo el-que número el-introducido. Si ningunos está satisfecho engañan una discretización determinado, siempre puede personalizarse mediante la opción personalizada Discretize (esto se trata en tutoriales posteriores), o engaña la discretización avanzada opción cuadro en el-de diálogo Configuración de malla.
Generar la malla de elementos finitos, seleccionando la opción malla dentro del menú de malla.
Select: Mesh ->Mesh
Seleccione: Malla-> Malla
Géneros de Se la malla de elementos finitos, peque más intervención por parte del usuario. Cuando haya terminado, la barra de estado indica número el-de nodos en la malla y elementos:
ELEMENTOS = 981 NODOS = 516
Si ah seguido los pasos correctamente hasta ahora, debería obtener mismo el-número de nodos y elementos como se indicó anteriormente.
Condiciones de Limite
Párrafo este seminario, condiciones de límite ningún deben ser especificados por usuario el-. La condición de frontera por defecto será en efecto, que es un fijo (es decir. cero desplazamiento) condición párrafo
Tensión de Campo
En PHASE2 puede definir un estrés de campo constante o un estrés de campo de gravedad. Párrafo este seminario utilizaremos un estrés constante de campo.
Select: Loading -> Field Stress
Seleccione: Carga-> Tensión de Campo
Entre en Sigma 1 = 20, anglo = 30, y seleccione OKEY.
Observe que ahora pequeño el-"subrayar bloque" en la esquina derecha superior de la vista indica la magnitud relativa y la dirección de la tensión de campo especificado. Tenga en cuenta la definición del campo estrés ángulo constante en PHASE2: ángulo el-es ángulo el-un la izquierda entre la dirección de 1 Sigma y el-eje horizontal.
Entre:
Nombre = 1 Material
Init. El-. Ld. = Tensión de Fld Tipo Sólo Material = Isotropic
Young’s Modulus = 20000 La Proporción de Poisson = 0.2 Crit. Falla = Mohr Coul. Tipo Material = tens. Elásticas. Fuerza = 0
Fric. Angulo (pico) = 35 Cohesión (pico) = 12
Propiedades
Ahora vamos un definir las propiedades de la rockmass.
Select: Properties -> Define Materials
Seleccione: Propiedades-> Definen Materiales
Engañe la primera ficha seleccionada, escriba las siguientes propiedades:
Entre en una cohesión de 12 MPa, y seleccione OKEY.
Al entrar en propiedades engaña la primera ficha (1 Material) seleccionada, ningún tiene que asignar estas propiedades modelo Al-. PHASE2 asigna automáticamente las propiedades de Material 1 párrafo usted.
Material 4 etc. (ej. párrafo un modelo de material múltiple), un continuación, tendrá que utilizar la opción de asignar párrafo asignar estas propiedades. Se ocupará de asignación de propiedades en eñ Seminario 2.
Excavación
Tenemos una última cosa que hacer párrafo completar nuestro modelo simple. Aunque ningún heno que asignar propiedades de los materiales, tenemos que utilizar la opción de asignar propiedades, párrafo excavar material el-desde dentro de los límites de la excavación.
Los Esto se hace fácilmente engañan unos pocos clics.
Select: Properties ->Assign Properties
Seleccione: Propiedades-> Adjudican Propiedades
Aparecerá cuadro el-de diálogo Asignar propiedades, que se muestra margen en el-.
1. Utilice párrafo ratón el-seleccionar botón el-Excavan en la la parte del inferior cuadro de diálogo Asignar propiedades.
2. Final de Al del el cursor aparecerá un pequeño icono Cruz (+). Colocar la Cruz en cualquier lugar dentro de los límites de la excavación y haga clic botón en el-izquierdo del ratón.
3. Desaparecerán los elementos dentro de los límites de la excavación, que indica que la región en la frontera es ahora "excavada".
4. Eso es todo lo que se requiere. Seleccione botón el-x en la esquina derecha superior del cuadro de diálogo Asignar (o presione ESC Dos veces, una párrafo salir del modo "excavar" y otra párrafo cerrar cuadro el-de diálogo). Se el cerrará cuadro de diálogo Asignar y la excavación será completa.
Los Ahora estamos terminado engañan modelado el-, modelo el-terminado debería aparecer como se muestra un continuación.
Figura 1-1: modelo terminado: Seminario de inicio rápido PHASE2
Calcular
Apuestas iniciales de analizar su modelo, guárdelo como un archivo llamado quick.fea. (PHASE2 modelo archivos tienen una. Extensión de nombre de archivo FEA.)
Select: File -> Save
Seleccione: Archivo-> Guardar
Utilice cuadro el-de diálogo Guardar como párrafo guardar archivo el-. Ya está listo párrafo ejecutar el análisis .
Select: File -> Compute
Seleccione: Archivo-> Calcula
Motor el-PHASE2 calcular procederá análisis en el-de la marcha. Una vez completada, estará preparado párrafo ver los resultados en la interpretación.
Intérpretar
Párrafo ver los resultados del análisis:
Select: File -> Interpret
Seleccione: Archivo-> Interpretar
Esto iniciará programa el-PHASE2 interpretar. De forma predeterminada, siempre verá una trama de contorno de la tensión el alcalde principal Sigma 1, cuando un archivo se abre en la interpretación. Esto se muestra en la figura siguiente.
La cifra 1-2: Principal de Contornos de Major estrés
Observe efecto el-de la orientación de estrés de campo (30 grados de horizontal) en los contornos de Sigma 1.
Ahora vamos un acercar un obtener más detenidamente los contornos de tensión alrededor de la excavación. Un fácil acceso directo párrafo acercar una excavación (ones) su, es usar la opción de Zoom excavación.
Select: View -> Zoom -> Zoom Excavation
Observe la acumulación de estrés en la parte izquierda superior e derecha inferior de la excavación. Máximo el-es de 1 Sigma en la esquina aguda en la parte derecha inferior.
Ahora cambiar la visualización de trayectorias de estrés principal en.
Select: View -> Display Options
Seleccione: Vista-> Opciones de Demostración
Cuadro en el diálogo de Opciones de visualización, alternar en trayectorias de estrés y seleccione Hecho.
Las trayectorias de estrés se principal muestran como iconos pequeños de cruzados donde de la Cruz longitudinal eje el-está orientado en la dirección de la tensión alcalde principal (Sigma 1) y eje el-corto es la dirección de la tensión menor principal (Sigma3).
Alternar desactiva la visualización de trayectorias de estrés seleccionando botón el-de la barra de herramientas de trayectorias de estrés. (Frecuentemente utiliza opciones de visualización puede alternarse o desactivar la barra de herramientas de visualización).
Párrafo mostrar todo modelo el-nuevo (después de acercamiento), seleccione Acercamiento todos (o puede utilizar la tecla F2 párrafo mismo el-propósito).
Select: View -> Zoom -> Zoom All
Seleccione: Vista-> Acercamiento-> Acercamiento Todos
Analicemos ahora los contornos del Factor de fuerza. Seleccione Factor el-de fuerza en la lista de datos en la barra de herramientas.
Seleccione:
Vamos número el-cambiar de intervalos de contornos, el párrafo que los intervalos pela.
Select: View -> Contour Options
Seleccione: Vista-> Opciones de Contorno
Cuadro en el-de diálogo Opciones de contorno, especifique número el-(de
También está disponible menú en el-Opciones de visualización.
La cifra 1-3: Contorno de factor de esfuerzo.
Observe intervalo el-que de contorno de factor de resistencia mínima es de entre 1 y 2. Por lo tanto, ningún basándose en este análisis elástico, es de esperar párrafo este modelo falla.
Ningún heno información adicional se ganaría un análisis plástico del mismo modelo. Se deja como ejercicio párrafo usuario el-definir material el-como plástico el-y vuelva análisis el-ejecutar.
Por último, veamos los desplazamientos. Seleccione desplazamiento Total de la lista de datos en la barra de herramientas.
Seleccione:
Se representarán los contornos de desplazamiento total, y la barra de estado indica desplazamiento el-máximo párrafo modelo el-completo (cerca de 11 mm).
Desplazamiento Total Máximo = 0.01151 m
Select: View -> Zoom -> Zoom Excavation
Seleccione: Vista-> Acercamiento-> Excavación de Acercamiento
Como puede verso en los contornos, se está produciendo desplazamiento el-máximo en las paredes de la excavación. Ahora vamos un mostrar los vectores de deformación y los límites deformes.Esta vez, usaremos los botones en la barra de herramientas de visualización. Seleccione los botones límites deformado y vectores de deformación en la barra de herramientas de visualización.
La forma deformada de los límites de la excavación se ilustra gráficamente mediante uso el-de estas opciones. Tenga en cuenta que se aplicó un factor de escala por defecto párrafo ampliar las deformaciones. Factor de Este de escala puede ser definido por usuario el-cuadro en el-de diálogo Opciones de visualización.
.
La cifra 1-4: Contornos de desplazamiento total, engañe vectores de
deformación y límites deformes muestran.
Contornos de desplazamiento total, engañe vectores de deformación y límites deformes muestran.
Engañe frecuencia utiliza opciones de visualización puede alternarse o desactivar mediante los botones en la barra de herramientas de visualización
Ahora será cambiar número el-de intervalos de contornos y agregar algunas etiquetas de contornos. Engañe botón el-derecho del ratón y seleccione las opciones de contorno.
Cuadro en el-de diálogo Opciones de contorno, cambiar número el-(de intervalos de contornos) unos 6. Seleccione Hecho.
Ahora vamos un agregar algunas etiquetas un los contornos, párrafo identificar los valores representados por cada límite de contorno.
Select: Tools -> Label Contour
Seleccione: Instrumentos-> Contorno de Etiqueta
En la pantalla aparecerá un cursor de Cruz. Haga clic botón en el-izquierdo del ratón en cualquier lugar de un límite de contorno, y en ese recuerdo se colocará una etiqueta de contorno. Figura de La siguiente muestra aspecto el-que podría la pantalla después de agregar algunas etiquetas de contornos párrafo modelo el-. Cuando haya agregado todas las etiquetas que desee, pulso la tecla Esc o haga clic y seleccione Cancelar.
La cifra 1-5: Etiquetas de contornos en la trama de contorno de
desplazamiento.
Está disponible menú en el-Opciones de contornos
Datos
Una característica útil de la intérprete PHASE2, hijo las consejos de datos que permite usuario Al-obtener información de modelo y análisis, por simplemente colocar cursor el-del ratón sobre cualquier entidad del modelo o la ubicación en la pantalla emergente.
Párrafo habilitar los consejos de datos, haga clic cuadro en el-de la barra de Estado (en la parte de inferior la ventana de la aplicación de PHASE2), los que juegan a los dados consejos de datos. De forma predeterminada, debe indicar datos consejos Lejos. Al hacer clic en este cuadro, se alternar 3 modos diferentes de datos de la punta. Haga clic en este cuadro hasta muestra datos consejos máximo.
Ahora mueva cursor el-del ratón sobre modelo el-, y se verá que las propiedades del material de la roca masa se muestran cuando se coloca cursor el-en cualquier lugar dentro del material. Coloque cursor el-sobre bloque el-de estrés en la esquina derecha superior de la pantalla, y se mostrarán los parámetros de estrés de campo.
Haga clic cuadro en el-de datos consejos en la barra de Estado, hasta muestra sugerencias de consulta de datos. Este modo permite obtener valores interpolados exactos de los datos en cualquier punto de las gráficas de contorno. Mueva ratón el-alrededor de la trama de contorno y aviso que se mostrará valor el-exacto de la variable actualmente contorneada, así como las coordenadas de ubicación exacta.
Haga clic en la barra de Estado y cambiar datos consejos Lejos. Consejos de datos también pueden mostrar una variedad de otra información, incluyendo apoyo propiedades etc.. Los Se recomienda usuario Al-un experimentar engañan esta opción en tutoriales posteriores.
Nota: también se pueden alternar consejos de datos utilizando submenú el-de consejos de datos menú en el-Ver.
Espectador de Información
La opción del Visor de información menú en el-archivo o en la barra de herramientas muestra un resumen de los parámetros del modelo PHASE2 y análisis de los resultados, en su propia opinión.
Select: File -> Info Viewer
Seleccione: Archivo-> Espectador de Información
La cifra 1-6: Espectador de Información de PHASE
2que pone en una
lista.
La información de Espectador de Información puede ser copiada a la tabilla con sujetapapeles usando la opción de Copia en la barra de herramientas o el menú Edit, o por el chasquido del derecho en la vista y seleccionando la Copia. De la tabilla con sujetapapeles, la información puede ser pegada en programas de procesamiento de textos para la escritura de informe.
La información de Espectador de Información también puede ser salvada a un archivo de texto. Salvar Como opciones de archivo de texto está disponible en el menú File, (mientras el Espectador de Información es la vista activa), o por el chasquido del derecho en la vista de Espectador de Información.
Cierre la vista de Espectador de Información, seleccionando los X en la esquina correcta superior de la vista.
Dibujo de Instrumentos
En el menú Tools o la barra de herramientas, una amplia variedad de opciones está disponible para personalizar vistas. Demostraremos brevemente algunas de estas opciones.
En primer lugar, vaya a suprimir las etiquetas de contorno que añadimos antes.
Select: Tools -> Delete Drawings
Seleccione: Instrumentos -> Suprimen Dibujos
El chasquido correcto el ratón y escogido Suprime Todos del menú popup. Seleccione OKEY en el diálogo que aparece, y todas las etiquetas de contorno serán suprimidas.
Ahora presione F2 para Zumbar Todos.
Vaya a añadir una flecha a la vista. Seleccione la opción de Flecha de la barra de herramientas o el menú Tools.
Select: Tools -> Arrow
Seleccione: Instrumentos
Haga clic en el ratón a dos puntos en la pantalla, para añadir una flecha que señala en todas partes dentro del rockmass. Ahora vaya a añadir algún texto.
Select: Tools Text Box
Seleccione: Instrumentos -> Cuadro de texto
Haga clic en el ratón a un punto cerca de la cola de la flecha. Usted verá el diálogo de Texto Añadir. El diálogo de Texto Añadir permite que usted escriba a máquina cualquier texto y lo añada a la pantalla. La opción de Autotexto conveniente puede ser usada para anotar el modelo con entrada preformateada y datos de salida.
2. Ahora seleccione el botón Insert Auto-text. Las Propiedades Materiales para 1 Material, será añadido al área de edición en la izquierda del diálogo de Texto Añadir.
3. Ahora seleccione OKEY. El texto es añadido a la vista, y su pantalla debería parecer similar a la Cifra 1-7.
La cifra 1-7: Autotexto y flecha añadida para ver.
TIP- Después de añadir un instrumento de dibujo, usted puede cambiar fácilmente la posición, tamaño o formateando el estilo, haciendo clic en el instrumento con el ratón. Esto es descrito en la siguiente sección. Muchos otros instrumentos de dibujo están disponibles en PHASE2,
incluso opciones que permiten que el usuario añada una variedad de dimensionar notas en el modelo, calcular áreas de polígonos, etc. El usuario es animado a experimentar con muchas capacidades diferentes de los Instrumentos de Dibujo en PHASE2.
Edición de Instrumentos de Dibujo
Describiremos ahora las propiedades siguientes de todos los instrumentos de dibujo añadidos por las opciones de menú Tools:
Click derecho
Si usted el chasquido correcto el ratón en un instrumento de dibujo, usted verá un menú popup, que pone varias opciones de edición a disposición. Por ejemplo:
o el chasquido correcto en la flecha. Suprima, el Formato y las opciones de Copia están disponibles en el menú popup.
o el chasquido correcto en el cuadro de texto. Varias opciones están disponibles, incluso Suprimen, Formato y Corrigen el Texto.
Click solo
Si usted el chasquido solo el botón de ratón izquierdo en un instrumento de dibujo, esto "seleccionará" el instrumento, y usted verá “los puntos de control” destacados en el instrumento. Mientras en este modo:
o Usted puede hacer clic y arrastrar los puntos de control, para cambiar el tamaño al instrumento.
o Si usted ronda el ratón sobre alguna parte del instrumento de dibujo, pero NO en un punto de control, usted verá los cuatro - camino cursor de flecha, permitiéndole hacer clic y arrastrar el instrumento de dibujo entero a una nueva posición.
o Usted puede suprimir el instrumento por el apretamiento Suprimen en el teclado.
o Usted puede crear una copia del instrumento por el Ctrl-C apremiante en el teclado, o seleccionando la Copia de la barra de herramientas o el menú Edit.
Si usted presiona dos veces el ratón el ratón en un instrumento de dibujo, usted verá el diálogo de Instrumento de Formato. El diálogo de Instrumento de Formato permite que el usuario personalice estilos, colores etc. Sólo las opciones aplicables al hecho clic - en el instrumento, será permitido en el diálogo de Instrumento de Formato. (Note: esto es la misma opción de Formato disponible cuando usted el chasquido correcto en un instrumento). Es dejado como un ejercicio opcional, para el usuario experimentar con varias opciones de edición que están disponibles para
cada opción de Instrumentos.
Guardado de Instrumentos de Dibujo
Todos los instrumentos de dibujo añadidos a una vista por el menú Tools, pueden ser salvados, de modo que usted no tenga que recrear
dibujos cada vez usted abre un archivo.
Los Instrumentos que Dibujan son salvados con la opción de Archivo de Instrumentos Salvar en el menú Tools. Estos archivos tienen una extensión del nombre del archivo *.pht. Los instrumentos que dibujan sólo de la vista (activa) corriente son salvados.
o Si usted salva un archivo de instrumentos con el mismo nombre que el archivo PHASE2 correspondiente, entonces este archivo de
instrumentos será automáticamente abierto cuando el archivo PHASE2 es abierto en HACEN DE INTÉRPRETE, y usted verá
inmediatamente el salvado dibujar instrumentos en la vista inicial. o Si usted salva un archivo de instrumentos con un nombre
DIFERENTE del archivo PHASE2 original, entonces usted tendrá que
usar la opción de Archivo de Instrumentos Abierta en el menú Tools, para mostrar los instrumentos en el modelo. Esto le permite, por ejemplo
o salvar archivos de instrumentos diferentes, correspondiente a varias vistas de un modelo.
Exportación de Imágenes
En PHASE2, varias opciones están disponibles para exportar archivos de
imagen.
Archivo de Imagen de Exportación
La opción de Archivo de Imagen de Exportación en el menú File o el menú de chasquido correcto, permite que el usuario salve la vista corriente directamente a uno de cuatro formatos de archivo de imagen:
o JPEG (*.jpg)
o El Windows Bitmap (*.bmp)
o El Windows Enhanced Metafile (*.emf) o El Windows Metafile (*.wmf)
Copia a Tabilla con sujetapapeles
La vista corriente también puede ser copiada a la tabilla con sujetapapeles de Windows usando la opción de Copia en la barra de herramientas o el menú Edit. Esto colocará una imagen de mapa de bit en la tabilla con sujetapapeles que puede ser pegada directamente en aplicaciones de proceso de imágenes o palabra.
Imágenes blancas y negras (Escala de grises)
La opción de Escala de grises, disponible en la barra de herramientas o el menú View, convertirá automáticamente la vista corriente a la Escala de grises, conveniente para exigencias de imagen blancas y negras. Esto puede ser útil enviando imágenes a una impresora blanca y negra, o para capturar archivos de imagen blancos y negros.
Esto concluye este ‘principio rápido’ seminario. Salir el INTERPRETE el programa:
Select: File -> Exit
Materiales
&
Organización
Seminario
factor de extensión limite externo = 2
Este seminario demostrará el uso de materiales múltiples y organizando en PHASE2, usando límites de etapa y material. El modelo representa un
longhole stope en un orebody que tiene propiedades diferentes que los alrededores rockmass.
El modelo consistirá en un total de cuatro etapas - el stope será excavado en las tres primeras etapas, y será backfilled en la cuarta etapa. El apoyo (cables) también será instalado de los movimientos de acceso al hangingwall, sin embargo apoyar la instalación es cubierto más
en el fichero de datos tut2.fea, localizado en la carpeta de EJEMPLOS en su carpeta de instalación PHASE2.
Modelo
Si usted no ha hecho ya así, dirigió el programa MODELO PHASE2
presionando dos veces el ratón en el icono PHASE2 en su carpeta de
instalación. O del menú Start, seleccione Programas -> Rocscience -> Phase2 -> Phase2.
Límites
Vaya primero a poner los límites de dibujo de modo que ellos cerquen las excavaciones en las cuales usted entrará.
Select: View ->Limits
Seleccione: Vea -> Límites
Entre en mínimo siguiente y máximo x-y coordenadas en el diálogo de Límites de Vista, y seleccione OKEY.
Estos límites centrarán aproximadamente las excavaciones en la región de dibujo, cuando usted entra en ellos como descrito abajo.
Entre:
Nombre del proyecto = (opcional) Número de Etapas = 4
Análisis = tensión Plana Máximo. # de iteraciones = 500 Tolerancia = 0.01
# Carga Anda = Automóvil Tipo de Solucionista = Gauss. Elim.
Ajustes de Proyecto
Siempre que creemos un modelo organizado, la primera cosa que siempre deberíamos acordarnos de hacer es establecer el Número de Etapas en Ajustes de Proyecto, ya que esto afecta opciones de modelado subsecuentes. Es decir algunas opciones de modelado se comportan diferentemente si su modelo es la etapa sola (Número de Etapas
= 1) o gradual (Número de Etapas> 1).
Select: File -> Project Settings
Seleccione: Archivo-> Ajustes de Proyecto
En el diálogo de Ajustes de Proyecto, entre en el Número de Etapas = 4, y la Tolerancia =.01. Un Nombre del proyecto siempre es opcional.
Ponemos la Tolerancia = 0.01 para este ejemplo, para salvarnos tiempo cuando dirigimos el análisis. La tolerancia controla a que distancia la iteración plástica es permitida seguir, y
por lo tanto controla la exactitud de la solución final. Una 0.01 tolerancia nos dará una solución suficientemente exacta para este seminario.
Entrada en Límites
Vaya primero a entrar en el stope y los tres movimientos de acceso. Recuerde que los límites de EXCAVACIÓN siempre representan la etapa final de una excavación para modelos organizados.
Select: Boundaries ->Add Excavation
Seleccione: Límites ->Añaden Excavación
Entre en el vértice [a=arc, esc=quit]: 35 80 Entre en el vértice [a=arc, u=undo, esc=quit]: 15 80 Entre en el vértice [a=arc, u=undo, esc=quit]: 10 60 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: 5 40 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: 0 20 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]:20 20 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]:25 40 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]:30 60 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: c
Select: Boundaries -> Add Excavation
Seleccione: Límites ->Añaden Excavación
Entre en el vértice [a=arc, esc=quit]: 0 80
Entre en el vértice [a=arc, u=undo, esc=quit]:-2.5 80 Entre en el vértice [a=arc, u=undo, esc=quit]:-2.5 77.5 Entre en el vértice [a=arc, c=close, u=undo, esc=qui]:0 77.5 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: c
Select: Boundaries ->Add Excavation
Seleccione: Límites -> Añaden Excavación
Entre en el vértice [a=arc, esc=quit]:-5 60
Entre en el vértice [a=arc, u=undo, esc=quit]:-7.5 60 Entre en el vértice [a=arc, u=undo, esc=quit]:-7.5 57.5 Entre en el vértice [a=arc, c=clos, u=undo, esc=qui]:-5 57.5 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: c
Select: Boundaries -> Add Excavation
Seleccione: Límites -> Añaden Excavación
Entre en el vértice [a=arc, esc=quit]:-10 40
Entre en el vértice [a=arc, u=undo, esc=quit]:-12.5 40 Entre en el vértice [a=arc, u=undo, esc=quit]:-12.5 37.5 Entre en el vértice [a=arc, c=clos, u=und, esc=qui]:-10 37.5 Entre en el vértice [a=arc, c=close, u=undo, esc=quit]: c
Ahora vaya a añadir los dos límites de etapa de modo que el stope pueda ser excavado en tres etapas. Los límites de ETAPA pueden estar usados dentro de excavaciones para definir límites de excavación intermedios.
Select: Boundaries -> Add Stage
Seleccione: Límites -> Añaden Etapa
Antes de que comencemos, el chasquido correcto el ratón y seleccionemos el Chasquido de Vértice, de modo que podamos romper los vértices de límite de etapa a los vértices de excavación existentes.
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 10 60
Entre en el vértice [u=undo, esc=quit]: use al ratón para hacer clic en el vértice de excavación en 30 60
Entre en el vértice [enter=done, u=undo, esc=quit]: el derecho - hace clic y escogido Hecho
Note que cuando usted está en el modo "repentino", si usted ronda el cursor sobre un vértice, el cursor de caja cambia a un círculo, para indicar que usted se romperá exactamente a un vértice, cuando usted hace clic en el ratón.
Select: Boundaries ->Add Stage
Seleccione: Límites -> Añaden Etapa
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 5 40
Entre en el vértice [u=undo, esc=quit]: use al ratón para hacer clic en el vértice de excavación en 25 40
Entre en el vértice [enter=done, u=undo, esc=quit]: el derecho - hace clic y escogido Hecho
Ya que planeamos para el futuro y añadimos vértices suplementarios al stope donde los límites de etapa serían, todo que tuvimos que hacer era el chasquido a estos vértices para añadir los límites de etapa.
Si los vértices de límite de etapa no estuvieran allí, todavía podríamos haber añadido los límites de etapa usando la capacidad de intersección divisoria automática de PHASE2, que añadiría automáticamente los vértices
Después, vaya a añadir el límite externo.
Select: Boundaries Add External
Seleccione: Límites ->Añaden Externo
Entre en un Factor de Extensión de 2. Seleccione OKEY, y el límite externo será automáticamente creado.
Añadiremos ahora los límites materiales, que definirán el resto del orebody fuera de la excavación.
Select: Boundaries -> Add Material
Seleccione: Límites ->Añaden Material
Usted todavía debería estar en el modo de rompimiento de vértice, si no, entonces el chasquido correcto el ratón y selecciona el Chasquido de Vértice.
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 15 80
Entre en el vértice [u=undo, esc=quit]: entre en el punto 40 180 en la pronta línea Entre en el vértice [enter=done, u=undo, esc=quit]: apretar Entrar
Select: Boundaries -> Add Material
Seleccione: Límites -> Añaden Material
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 35 80
Entre en el vértice [u=undo, esc=quit]: entre en el punto 60 180 en la pronta línea Entre en el vértice [enter=done, u=undo, esc=quit]: apretar Entrar
Select: Boundaries -> Add Material
Seleccione: Límites -> Añaden Material
Entre:
Tipo Divisorio = Caja Factor de Extensión = 2
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 0 20
Entre en el vértice [u=undo, esc=quit]: entre en el punto -25 - 80 en la pronta línea Entre en el vértice [enter=done, u=undo, esc=quit]: apretar Entrar
Select: Boundaries -> Add Material
Seleccione: Límites -> Añaden Material
Entre en el vértice [esc=quit]: use al ratón para hacer clic en el vértice de excavación en 20 20
Entre en el vértice [u=undo, esc=quit]: entre en el punto- 5 -80 en la pronta línea Entre en el vértice [enter=done, u=undo, esc=quit]: apretar Entrar
Usted acaba de añadir cuatro límites materiales, representando una continuación del orebody encima y debajo de la excavación. Note el punto importante siguiente:
El segundo punto usted participó en cada uno de los cuatro límites
materiales era realmente ligeramente fuera del límite externo. PHASE2
automáticamente cruzó estas líneas con el límite externo, y añadió nuevos
vértices. Esta capacidad de PHASE2 es llamada ‘la intersección divisoria
automática’, y es útil siempre que los puntos de intersección exactos no sean conocidos, o siempre que los nuevos límites crucen límites existentes donde los vértices no fueron definidos antes.
Ya que sabíamos la cuesta de los límites materiales, pero no la intersección exacta con el límite externo, sólo escogimos un punto fuera del límite externo y PHASE2 calculó la intersección exacta.
Somos terminados definiendo los límites para este modelo, tan vaya a circular a endentar.
Enmallar
Como de costumbre, vamos discretize y endentar el modelo. Usaremos los parámetros de Sistema de Malla de falta esta vez, tan sólo seguiremos directamente a Discretize.
Select: Mesh -> Discretize
Seleccione: Malla ->Discretize
Todos los límites modelos serán discretized, y la barra de estado mostrará un resumen del número total de discretizations para cada tipo divisorio.
Discretizations: Excavation=76, External=47, Material=48, Stage=16
Ahora genere la malla seleccionando la opción de Malla dentro del menú Mesh.
Select: Mesh -> Mesh
Seleccione: Malla ->Malla
La malla de elemento finita será generada, basada en el discretization de los límites, y la barra de estado mostrará el número total de elementos y nodos en la malla.
ELEMENTOS = 1297 NODOS = 673
La malla parece satisfactoria, entonces seguiremos con el modelado. (Note: la calidad de malla siempre puede ser inspeccionada con la opción de Calidad de Malla de Espectáculo en el menú Mesh. Esto es dejado como un ejercicio opcional explorar después de completar este seminario, y es descrito en el PHASE2 Sistema de ayuda).
Condiciones de Limite
Para este seminario, ningunas condiciones divisorias tienen que ser especificadas por el usuario. La condición de límite de falta será por lo tanto en efecto, que es un fijo (es decir desplazamiento cero) condición para el límite externo.
Soporte
Apoyaremos el hangingwall del stope con cerrojos de cable instalados de los movimientos de acceso. Para ahorrar algún tiempo, importaremos la geometría de cerrojo de un archivo DXF, ya que la instalación de apoyo (modelo escaparse y transatlánticos) es cubierta más detalladamente en el Seminario de Apoyo de PHASE2.
Select: File ->Import -> Import DXF
Seleccione: Archivo ->Importación -> Importación DXF
En el diálogo de Opciones DXF, sólo seleccione los Cerrojos checkbox y seleccione la Importación.
Usted verá ahora un diálogo de archivo Abierto. Abra el archivo bolts.dxf que usted debería encontrar en la carpeta de EJEMPLOS de su carpeta de instalación PHASE2.
Doce cables (líneas azules gruesas) deberían ser instalados ahora de los movimientos de acceso al hangingwall. Normalmente, estos cerrojos serían instalados usando la opción de Cerrojo de Punto Añadir, pero esto es dejado como un ejercicio opcional para el usuario experimentar con después de completar este seminario.
Conseguir una mejor mirada a los soportes:
Select: View -> Zoom-> Zoom Excavation
Seleccione: Vea ->Acercamiento -> Acercamiento de
Cuando terminado, presione F2 para Zoom a Todos.Lea en las coordenadas de cerrojo de un archivo DXF.
Tensión de Campo
Para este seminario usaremos una tensión de campaña constante.
Select: Loading ->Field Stress
Seleccione: Carga -> Tensión de Campo
En el diálogo de Tensión de Campaña, entre en una tensión de campaña constante de Sigma 1 = 30 MPa y Sigma 3 = Sigma Z = 20. Deje el angulo = 0 grados. Seleccione OKEY.
Note que el bloque de tensión ahora indica la magnitud relativa y la dirección del principal en el avión subraya que usted entró. El ángulo en este caso es el cero, entonces Sigma 1 es horizontal.
Entre:
Fld. Str. Escriba a máquina = Constante Sigma 1 = 30
Sigma 3 = 20 Sigma Z = 20
Propiedades
Esto es donde la mayor parte 'de la acción' estará en este seminario, por lo que el modelado está referido. Primero definiremos las propiedades materiales (rockmass, mena, y backfill) y las propiedades de cerrojo, y luego adjudicaremos estas propiedades y la secuencia de organización a varios elementos de nuestro modelo.
Definición de Propiedades
Select: Properties -> Define Materials
Seleccione: Propiedades -> Definen Materiales
Con la primera etiqueta seleccionada en lo alto del Material Definir Diálogo de propiedades, entre en las propiedades rockmass.
Seleccione la segunda etiqueta y entre en las propiedades de mineral, y seleccione la tercera etiqueta y entre en las propiedades backfill. Seleccione OKEY cuando usted es terminado.
Entre:
Nombre = rockmass
Init. El-. Ld. = Tensión de Fld Tipo Sólo Material = Isotropic
El Módulo de los Jóvenes = 64000 La Proporción de Poisson = 0.25 Fracaso Crit. = Hoek-marrón Tipo Material = Plástico Comp. Fuerza = 110 m (de pico) = 10 s (pico) = 0.05 Dilatación = 2.5 m (de residual) = 10 s (residual) = 0.02
Entre:
Nombre = ore
Init. El-. Ld. = Tensión de Fld Sólo Tipo Material = Isotropic El Módulo de los Jóvenes = 35000 La Proporción de Poisson = 0.25 Fracaso Crit. = Hoek-marrón Tipo Material = Plástico Comp. Fuerza = 54 m (de pico) = 2 s (pico) = 0.02 Dilatación = 0 m (de residual) = 2 s (residual) = 0.01 Entre: Nombre = backfill
Init. El-. Ld. = Fuerza de Cuerpo Sólo Peso de Unidad = 0.023
Tipo Material = Isotropic El Módulo de los Jóvenes = 2000 La Proporción de Poisson = 0.025 Fracaso Crit. = Hoek-marrón Tipo Material = Plástico Comp. Fuerza = 7.5 m (de pico) = 6 s (pico) = 1 Dilatación = 1.5 m (de residual) = 6 s (residual) = 1
Note las propiedades que dimos a la mena y el backfill. El orebody tiene una rigidez considerablemente inferior y fuerza que el rockmass. El backfill tiene la rigidez muy baja y la fuerza. Además, ‘el Elemento Inicial que Carga’ para el backfill era toggled a 'la Fuerza de Cuerpo Sólo’
- el componente de tensión de campaña del elemento inicial que carga para un material backfill siempre debería ser el cero. ‘La fuerza de Cuerpo Sólo’ implica que la carga de elemento inicial es debido a auto - peso sólo.
Somos terminados definiendo las propiedades materiales. Seleccione OKEY para cerrar el diálogo de Propiedades Material Definir, y definiremos ahora las propiedades de cerrojo.
Select: Properties -> Define Bolts
Seleccione: Propiedades -> Definen Pernos
Entre en las propiedades de cerrojo con la primera etiqueta seleccionada y seleccione OKEY.
Si usted acerca a los movimientos de acceso, usted notará que los jalones circulares ahora aparecen al final superior de cada cable, en los movimientos de acceso. Estos jalones representan las placas frontales de cable. Ya que los detalles sobre el modelo de Cable de Hilo Claro ven el sistema de Ayuda y referencias en el programa MODELO PHASE2. Seleccione F2 para Zoom
Todos.
Entre:
Nombre = cables
Tipo de Cerrojo = Plain Strd Cbl Diámetro de Perforación = 48 Diámetro de Cable = 19 Módulo de Cable = 200000 Pico de Cable = 0.1
Proporción de Agua/Cemento = 0.35 Espaciado del Avión = 2
Seguiremos ahora a la parte final de nuestro modelado, la asignación de las propiedades y organización de la secuencia.
Asignación de Propiedades
Select: Properties -> Assign Properties
Seleccione: Propiedades -> Adjudican Propiedades
El diálogo de Propiedades Adjudicar permite que nosotros adjudiquemos las propiedades que definimos a varios elementos de nuestro modelo. Junto con las Etiquetas de Etapa en el fondo dejado de la vista, esto también permite que nosotros adjudiquemos la secuencia de organización de las excavaciones y apoyo.
En la primera etapa, adjudicaremos las propiedades de mineral, y también excavaremos la sección de fondo del stope, y los tres movimientos de acceso.
En la segunda etapa excavamos la sección media del stope. En la tercera etapa excavamos la sección superior del stope. En la cuarta etapa, nosotros backfill stope entero.
Asignacion de Materiales
1. Asegúrese que la etiqueta de la Etapa 1 es seleccionada (en el fondo dejado de la vista).
2. Asegúrese que la opción de Materiales es seleccionada en el fondo del diálogo Adjudicar.
3. Seleccione el botón "de mineral" en el diálogo Adjudicar. (Note que los nombres materiales son los nombres en los cuales usted entró cuando usted definió los tres materiales - es decir rockmass, mena y backfill).
4. Haga clic en el botón de ratón izquierdo en las zonas orebody encima y debajo de la excavación, así como las dos secciones superiores del stope. Note que estos elementos están llenos ahora del color que representa la asignación de propiedad 'de mineral'.
5. Seleccione el botón “Excavate” en el diálogo Adjudicar.
6. Coloque el cursor en la sección de fondo del stope y haga clic en el botón de ratón izquierdo. Note que los elementos en esta zona desaparecen, indicando que ellos son 'excavado'.
Nota: el dado que números define las propiedades de "rockmass" utilizando la primera ficha cuadro en el-de diálogo Definir materiales, las propiedades de "rockmass" ningún es necesario ser asignado por usuario el-. Las propiedades de los materiales primera cuadro en el-de diálogo Definir materiales, siempre se les asigna un todos los elementos del modelo. Por lo tanto, la rockmass, un cada lado del yacimiento, ya se asigna las propiedades correctas, y ningún es necesario que usuario el-asignar propiedades.
Ya que los movimientos de acceso son tan pequeños, tendremos que acercar así podemos seleccionarlos exactamente para la excavación.
Select: View -> Zoom -> Zoom Excavation
Seleccione: Vea -> Acercamiento -> Excavación de Acercamiento
Ahora presione la llave de función de F5 dos veces, para acercar un poco más cerca. (F5 es equivalente a la utilización del Acercamiento En la opción.) Otra vez, note los círculos que aparecen a los finales de los cerrojos, en los movimientos de acceso que queremos excavar - éstos representan las placas frontales de cable.7. Usted todavía debería estar en "Excavan" el modo (si no, seleccione el botón “Excavate” en el diálogo Adjudicar.)
8. Coloque el cursor en cada uno de los tres movimientos de acceso, y chasquido dejado para excavarlos.
9. Seleccione la etiqueta de la Etapa 2.
La etapa 1 - asignación material y excavación de sección de fondo de stope y movimientos de acceso
La etapa 2- escavacion de sección de en medio de rebaje
de ratón izquierdo, y los elementos desaparecerán. 11. Seleccione la etiqueta de la Etapa 3.
12. Coloque el cursor en la sección superior del stope y haga clic en el botón de ratón izquierdo, y los elementos desaparecerán.
13. Seleccione la etiqueta de la Etapa 4.
14. Seleccione el botón “backfill” en el diálogo Adjudicar.
15. Haga clic en cada una de las tres secciones del stope, y los elementos reaparecerán, con el color que representa la asignación de propiedad ‘backfill’.
16. Usted es terminado ahora adjudicando materiales. Como un paso opcional, seleccione cada Etiqueta de Etapa, que comienza en la Etapa 1, y verifican que la organización de excavación y la asignación de propiedad material son correctas.
Asignar Cerrojos
Ya que definimos nuestras propiedades de cerrojo con la primera etiqueta de propiedad de cerrojo seleccionada en el diálogo de Propiedades de Cerrojo Definir, no tenemos que adjudicar propiedades (ya que ellos son automáticamente adjudicados), pero realmente tenemos que adjudicar la secuencia de organización de la instalación de cerrojo.
1. En el fondo del diálogo Adjudicar, seleccione la opción de Cerrojos de la gota abajo cuadro combinado.
2. Seleccione la etiqueta de la Etapa 2.
3. Seleccione el botón “Install” en el diálogo Adjudicar. 4. Use al ratón para seleccionar el medio 4 juego de cerrojos.
Chasquido correcto y Selección Hecha escogida. 5. Seleccione la etiqueta de la Etapa 3.
La etapa 3 - excavación de la sección superior de rebaje
La etapa 4 - backfill de stope entero.
Los volts deben ser instalados ahora en la secuencia correcta
6. Use al ratón para seleccionar el 4 primero juego de cerrojos. Chasquido correcto y Selección Hecha escogida.
Es todo que se requiere, los cerrojos deberían ser instalados ahora en las etapas correctas. Verifique su entrada - cuando los cerrojos no son instalados en una etapa dada, ellos son un mostrado en una sombra más ligera del color.
7. Seleccione la etiqueta de la Etapa 1. Sólo más abajo puesto de cuatro cerrojos debería ser instalado.
8. Seleccione la etiqueta de la Etapa 2. Tanto los juegos más abajo como medios de cerrojos deberían ser instalados.
9. Seleccione la etiqueta de la Etapa 3. 12 cerrojos deberían ser instalados ahora.
Entonces vemos que el efecto de Paso 4 encima, debía instalar el juego medio de cerrojos en la Etapa 2 (y todas las etapas subsecuentes). El efecto de Paso 6 era instalar el juego superior de cerrojos en la Etapa 3 (y todas las etapas subsecuentes).
Cierre el diálogo Adjudicar, y presione F2 para Zumbar Todos. Usted ha completado ahora la fase de modelado de el
análisis, el modelo debería aparecer como en el siguiente cifra.
La cifra 2-1: modelo terminado - Material de PHASE
2& Seminario de
Organización
Calcular
Antes de que usted analice su modelo, lo salve como un archivo llamado matstg.fea.
Select: File ->Save
Seleccione: guardar-> Archivo
Use Salvar Como el diálogo para salvar el archivo. Usted está listo ahora para dirigir el análisis.
Select: File -> Compute
Seleccione: el Archivo -> Calcula
Los PHASE2 CALCULAN el motor seguirá en la marcha del análisis. Ya que
usamos materiales PLÁSTICOS y cerrojos, el análisis puede tomar un poco del tiempo, según la velocidad de su ordenador.
Cuando completado, usted estará listo para ver los resultados en HACER DE INTÉRPRETE.
Intérpretar
Ver los resultados del análisis:
Select: File -> Interpret
Seleccione: el Archivo -> intérpretar
Esto comenzará los PHASE2 INTERPRETAN el programa.
Inspección de Etapas
En ausencia, usted siempre verá los resultados de la Etapa 1 cuando un modelo gradual es abierto en HACEN DE INTÉRPRETE.
La inspección de resultados en etapas diferentes en PHASE2 es simplemente
un asunto de seleccionar la etiqueta de etapa deseada en el inferior dejado de la vista.
Sigma 1
Vaya primero a acercar.
Select: View ->Zoom -> Zoom Excavation
Seleccione: Vea->Acercamiento -> Acercamiento de Excavación
Usted ve ahora el Sigma 1 resultados de la Etapa 1. Seleccione la Etapa 2, 3 y 4 etiquetas y observe la distribución de tensión que cambia.El botón de madera en las trayectorias de tensión principales, usando el botón proveyó en la barra de herramientas de Demostración. Otra vez seleccione las etiquetas de etapa 1 a 4, y observe el flujo de tensión alrededor de la excavación.
Si usted quiere comparar resultados en etapas diferentes en la misma pantalla, puede ser fácilmente hecho como sigue.
1. Seleccione la Ventana Window->New DOS VECES, para crear dos nuevas vistas del modelo.
2. Seleccione el botón Tile Vertically en la barra de herramientas, para tejar las tres vistas verticalmente.
3. Seleccione la Excavación de Acercamiento en cada vista.
4. Seleccione la etiqueta de la Etapa 1 en la vista izquierda, la etiqueta de la Etapa 2 en la vista media, y la etiqueta de la Etapa 3 en la vista correcta.
5. Muestre las trayectorias de tensión en cada vista.
6. Esconda la leyenda en las vistas correctas y medias (uso Vea Opcione
7. El chasquido correcto en cualquier vista y Opciones de Contorno escogidas.
Haga clic en cada vista, y seleccione la Autovariedad (todas las etapas), para asegurar que la misma variedad de contorno está usada para todas las etapas. Cierre el diálogo de Opciones de Contorno.
Su pantalla debería aparecer como mostrado abajo.
La cifra 2-2: Sigma 1 contornos, etapas 1, 2 y 3. Las trayectorias
de tensión principales son mostradas.
Factor de Fuerza
Mientras hacemos mostrar las tres vistas, vamos a mirar el Contornos de Factor de fuerza.
1. Muestre el Factor de Fuerza en cada vista.
2. Trayectorias de Tensión de botón de madera LEJOS, y Elementos Cedidos EN, usando los botones de barra de herramientas de Demostración, en cada vista.
Observe el desarrollo del factor de fuerza y cediendo alrededor de la excavación. Note que:
o El orebody tiene contornos de factor de fuerza diferentes que los alrededores rockmass, ya que lo adjudicamos parámetros de fuerza más débiles que el rockmass.
o La mayor parte de los flexibles están en la espalda y suelo del stope (es decir en el orebody), aunque haya unos cediendo en el rockmass también.
Vaya a ver la pantalla completa modela otra vez. Maximice una de las vistas (no importa cual). Muestre de nuevo la leyenda si es necesario (Vista ->Leyenda ), y seleccione la Etapa 3 etiqueta, si es necesario.
Acerque para conseguir una mirada más cercana a los elementos cedidos en el stope atrás.
Select: View -> Zoom -> Zoom Window
Seleccione: Vea ->Acercamiento -> Acercamiento de Ventana
Entre en el primer punto de ventana [esc=quit]: 0 100 Entre en el segundo punto de ventana [esc=quit]: 50 60
Usted verá que hay realmente dos símbolos usados para los jalones de punto cedidos - el fracaso en esquila es indicado por un jalón 0, y el fracaso en la tensión es indicado por un jalón. Esto es indicado en la Leyenda. En la mayor parte de casos, el fracaso extensible es acompañado por esquilan el fracaso, entonces el traslapo de símbolos en este caso.
La cifra 2-2: el Factor de Fuerza perfila y elementos cedidos, Etapa 3.
(Note: en la susodicha cifra, las Opciones de Contorno siguientes estuvieron usadas - el Número de Intervalos = 7, y Modo = Líneas)Como un paso opcional, use las teclas de dirección (/abajo / abandonado / derecho), para dejar por los suelos el modelo alrededor de la vista. Vea los contornos y elementos cedidos alrededor de la excavación entera. O cazuela con el ratón usando la opción de Cazuela en la barra de herramientas de Acercamiento.
Muestre la malla seleccionando el botón Elements en la barra de herramientas de Demostración. Note que cada símbolo de Elemento Cedido realmente equivale de hecho a un elemento finito solo.
Botón de madera de la Malla y Acercamiento escogido Todos. Seleccione las etiquetas de Etapa 1 a 4, y observe los contornos de factor de fuerza sobre el modelo entero.
Desplazamiento
Ahora mire los desplazamientos totales.
Select: Data -> Total Displacement
Seleccione: Datos ->Desplazamiento de Total
Seleccione la etiqueta de la Etapa 1. El desplazamiento total máximo para la Etapa 1 es aproximadamente 15 mm, como indicado en la barra de estado.
Desplazamiento Total Máximo = 0.01533 m
Seleccione la etiqueta de la Etapa 2.
Desplazamiento Total Máximo = 0.02053 m
Seleccione la etiqueta de la Etapa 3.
Desplazamiento Total Máximo = 0.02720 m
Seleccione la etiqueta de la Etapa 4.
Desplazamiento Total Máximo = 0.02726 m
Los desplazamientos de máximo de la Etapa 4 y Etapa 3 son casi idénticos. Hasta ahora no hemos hablado de los resultados de la Etapa 4. Hablan de esto en la siguiente sección.
Acerque otra vez.
Select: View -> Zoom -> Zoom Excavation
Seleccione: Vea ->Acercamiento -> Acercamiento de Excavación
El Click derecho del ratón y Opciones de Demostración escogidas.En el diálogo de Opciones de Demostración, botón de madera en Deforma Límites, entre en un Factor de Escala de 100, y seleccione Hecho.
Seleccione las etiquetas de Etapa 1 a 4 otra vez, y observe los contornos de desplazamiento con los límites deformes mostrados.
límites de excavación. También es interesante observar el cambio de los movimientos de acceso hacia el hangingwall - si usted no notara esto, seleccione las etiquetas de Etapa 1 a 3 y observe los contornos desplazados de los movimientos de acceso.
Note - la opción de Límites Deformar también está disponible en la barra de herramientas de Demostración. Sin embargo, si usted quiere personalizar
el factor de escala (cuando hicimos aquí, con un factor de escala = 100), usted tendrá que usar el diálogo de Opciones de Demostración.
La cifra 2-5: contornos de desplazamiento totales, tercera etapa.
Deforme
Opción divisoria toggled EN, Factor de Escala = 100
Para prepararse para la última parte del seminario, vaya a cerrar dos de las vistas que creamos. Primer azulejo las vistas con la opción de Azulejo en la barra de herramientas Estándar. Entonces cierre dos de las vistas. Entonces maximice la vista restante, y seleccione la Excavación de Acercamiento, si es necesario.
La etapa 4
Recuerde esto en la cuarta etapa de este modelo nosotros backfilled stope entero con un material que tiene propiedades backfill representativas. Excepto esto, nada más fue cambiado.
Prácticamente hablando, el backfill no tiene ningún efecto en los resultados para este modelo, comparado con los terceros resultados de etapa. Es dejado como un ejercicio para el usuario verificar que los complots de contorno en la tercera y cuarta etapa son esencialmente idénticos.
o El objetivo del backfill en este seminario era demostrar como podría ser modelado. Un uso práctico del modelado de backfill sería un modelo organizado con varias excavaciones que fueron excavadas y luego backfilled en secuencia. En este caso, la rigidez del backfill serviría para limitar desplazamientos en las excavaciones backfilled. Sin embargo, está más allá del alcance de este seminario, y es ido del usuario para manifestarse para ellos.
o Una nota final - recuerda que especificamos el Elemento Inicial que Carga para el material backfill como la Fuerza de Cuerpo Sólo. Esto con eficacia da al backfill una fuerza activa que resiste a la deformación de excavación, además de la rigidez material pasiva. Sin embargo, comparado a la tensión de campaña en este modelo, esta fuerza de cuerpo es insignificante y sus efectos en el modelo son mínimos. Si tratáramos con una excavación superficial y tensión de campo de gravedad, entonces la carga de fuerza de cuerpo sería más significativa. (Si hubiéramos especificado el Elemento Inicial que Carga como 'Ninguno', entonces sólo la rigidez backfill resistiría a la deformación.) Ver el sistema de Ayuda de PHASE2 para más
Bolts
Ahora vaya a ver lo que sigue con nuestros cerrojos. No parece que ellos tienen cualquier efecto obvio en los contornos de fuerza o tensión, tan vaya a ver lo que otra información podemos juntar, usando la opción de Datos de Cerrojo de Gráfico. En primer lugar, seleccione la etiqueta de la Etapa 3.
Select: Graph -> Graph Bolt Data
Seleccione: Gráfico-> Gráfico de los Datos del bolt
La elección se escapa al gráfico [enter=done, * =all, esc=quit]: use al ratón para seleccionar el más abajo puesto de 4 cerrojos
Cuando los cuatro cerrojos son seleccionados (ellos son destacados por una línea blanca cuando seleccionado), el chasquido correcto el ratón y seleccione el Gráfico Seleccionado, y usted verá el diálogo siguiente:
En el diálogo de Datos de Cerrojo de Gráfico, cambie la Configuración de Complot a 'Líneas en el gráfico mismo color que el cerrojo’. Escogido Crean el Complot, y un gráfico de la Fuerza Axial para los cerrojos seleccionados será generado.
