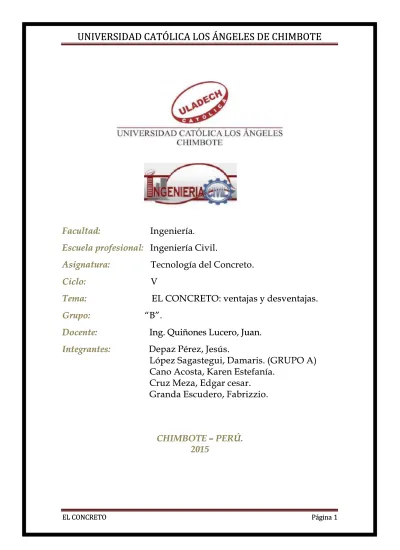

UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
Facultad:
Facultad:
Ingeniería
Ingeniería
.
.
Escuela profesional:
Escuela profesional:
Ingeniería Civil.
Ingeniería Civil.
Asignatura:
Asignatura:
Tecnología del Concreto.
Tecnología del Concreto.
Ciclo:
Ciclo:
V
V
Tema:
Tema:
EL CONCRETO: ventajas y desventajas.
EL CONCRETO: ventajas y desventajas.
Grupo:
Grupo:
“B”.“B”.Docente:
Docente:
Ing. Quiñones Lucero, Juan
Ing. Quiñones Lucero, Juan.
.
Integrantes:
Integrantes:
Depaz Pérez, Jesús.
Depaz Pérez, Jesús.
López Sagastegui, Damaris. (GRUPO A)
López Sagastegui, Damaris. (GRUPO A)
Cano Acosta, Karen Estefanía.
Cano Acosta, Karen Estefanía.
Cruz Meza, Edgar cesar.
Cruz Meza, Edgar cesar.
Granda Escudero, Fabrizzio.
Granda Escudero, Fabrizzio.
CHIMBOTE
CHIMBOTE
–
–
PERÚ.
PERÚ.
2015
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
EL CONCRETO
1.-POR SU APLICACIÓN:
A.-CONCRETO SIMPLE
Es una mezcla de cemento portland, agregados y agua,
VENTAJAS:
Resistencia a fuerzas de compresión elevadas. Bajo costo.
Larga duración (En condiciones normales, el concreto se fortalece con el paso del
tiempo).
Puede moldearse de muchas formas.
Presenta amplia variedad de texturas y colores.
DESVENTAJAS:
no tiene armadura.
Una baja resistencia a la tracción, por lo cual se refuerza con varillas de acero, para
que sea estas las que soporten tales esfuerzos.
B.-CONCRETO ARMADO.
Se le da este nombre al concreto simple y sumado más el acero de refuerzo, básicamente cuando tenemos elementos que trabajaran a compresión y a tracción (tensión).Existen varias categorías del concreto como por ejemplo el concreto pos tensado y concreto pretensado, el concreto armado está constituido por ventajas y desventajas que favorecen a la construcción de edificaciones; que a continuación se presentan
VENTAJAS:
Es una material con aceptación universal, por la disponibilidad de los materiales que lo
componen.
tiene una adaptabilidad de conseguir diversas formas arquitectónicas. Tiene la característica de conseguir ductilidad.
Posee alto grado de durabilidad.
Posee alta resistencia al fuego. (Resistencia de 1 a 3 horas)
Tiene la factibilidad de lograr diafragmas de rigidez horizontal. (Rigidez: Capacidad que
tiene una estructura para oponerse a la deformación de una fuerza o sistema de fuerzas)
Capacidad resistente a los esfuerzos de compresión, flexión, corte y tracción. La ventaja que tiene el concreto es que requiere de muy poco mantenimiento
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
DESVENTAJAS:
Las desventajas están asociadas al peso de los elementos que se requieren en las
edificaciones por su gran altura, como ejemplo tenesmo si las edificaciones tienen luces grandes o volados grandes las vigas y losas tendrían dimensiones gr andes esto llevaría a generar mayor costo en la construcción de la edificación
Por otro lado los elementos arquitectónicos que no tiene estructura ya sean tabiques o
muebles pueden ser cargar gravitatorias ya que aumentarían la fuerza sísmica por su gran masa.
La adaptabilidad al logro de formas diversas ha traído como consecuencia
configuraciones arquitectónicas muy modernas e impactantes pero con deficiente comportamiento sísmico.
Excesivo peso y volumen
C.-CONCRETO PRETENSADO.
Mediante armaduras pretensas; generalmente cables que se tensan y se m antienen tensadas; se embeben dentro del molde en concreto fresco para formar una pieza. Cuando el concreto ha fraguado se sueltan los anclajes y el concreto queda comprimido.
VENTAJAS
Eliminación de fisuras por estar sometido a esfuerzos de compresión bajo todas las
hipótesis de carga
Comportamiento elástico y utilización de la sección total. Permite salvar grandes claros ( Ahorro de acero)
Aligeramiento de construcción y por tanto reducción de la secciones de elementos
sustanciales como pilares y cimientos.
Eleva la durabilidad de la construcción
DESVENTAJAS
El pres fuerzo requiere alta inversión inicial.
El diseño de los elementos es complejo y especializado; además es necesario contar
con operarios igualmente especializados, tanto para la construcción como el montaje del elemento
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
Mediante armaduras pos tensas; generalmente cables compuestos por alambres que se
introducen en conductos huecos dentro de las piezas de concreto y se tensan cuando éste ya
ha fraguado. Éste es el método utilizado principalmente para construir tableros de puentes y
otras grandes estructuras cuando éstas se vacían "in situ".
VENTAJAS DEL CONCRETO POSTENSADO
Eficiencia del en la utilización del concreto Reducción de secciones hasta un 30%
Reducción de acero de refuerzo a cantidades mínimas Aligeramiento de la estructura
Menor peso de estructura Menos peso de cimiento
Disminuye los efectos del sismo
Precisión en diseño utilizando el “método de elemento finito”, que permite
dimensionar las fuerzas reactivas del pre esfuerzo con gran precisión
Controlar deflexiones de los elementos estructurales dentro de límites ac eptables Mayor rapidez en elementos pretensados.
DESVENTAJAS
Se requiere transporte y montaje para elementos pre tensados esto pude ser
desfavorable según su distancia a la que se encuentre la obra de la planta.
Mayor inversión inicial
Diseño más complejo y especializado Detalles en conexiones, uniones y apoyos
2.-POR SU PESO ESPECÍFICO:
A.- CONCRETO LIVIANO.
Son concretos preparados con agregados livianos con propiedades de aislamiento térmico, acústico y eléctrico.
Su peso unitario varía desde 1200 Kg/m3 a 2000Kg/m3.
VENTAJAS:
reducción de las cargas muertas. mayor rapidez de construcción.
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
El peso que gravita sobre la cimentación de un edificio es un factor importante en eldiseño del mismo especialmente hoy en día en que la tendencia es hacia la construcción de edificios cada vez más altos.
se obtienen resistencias más elevadas que con cualquier otro agregado ligero.
DESVENTAJAS:
No es altamente resistente a la abrasión Es más caro (30 a 50 por ciento);
El amasado, manejo y colado requiere más precauciones mayor porosidad . Mayor contracción por secado.
B.-CONCRETO NORMALES.
El concreto normal, conocido también como hormigón simple, es un material utilizado en la construcción, principalmente con el objetivo de unir inertes y conformar una masa sólida de resistencia y durabilidad adecuada para obras de arquitectura e ingeniería civil. Es
habitualmente utilizado en elementos estructurales como cimientos, placas o losas, columnas, muros, canales, tanques y pisos.
Son preparados con agregados corrientes y su peso unitario varía desde 2000Kg/m3 a 2800Kg/m3, el peso promedio es de 2400Kg/m3.
VENTAJAS:
Se incrementa la resistencia a la compresión y a la flexión.
Se tiene menor permeabilidad, y por ende mayor hermeticidad y menor absorción. Se incrementa la resistencia a la intemperie.
Se logra una mejor unión entre capas sucesivas y entre el concreto y el esfuerzo. Se reducen las tendencias de agrietamientos por contracción
DESVENTAJAS:
Su comportamiento no resulta tan efectivo ante esfuerzos como la tensión, la flexión,
la tracción y el cortante entre otros.
Su resistencia ante tales factores depende de muchas variables, entre las que se
encuentra principalmente la puesta en obra y la cantidad de cada uno de los
elementos utilizados en la mezcla en relación a la función que cumplirá el material en la obra.
C. CONCRETO PESADO.
Se define el concreto pesado o de alta densidad como el "Concreto de densidad
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
contra la radiación".’ Aun cuando el blindaje contra la radiación es el uso principal del concreto pesado, también se emplea en la fabricación de contrapesos o, sencillamente, como un medio para aumentar económicamente el peso muerto de alguna instalac ión, sin aumentar el
volumen de la masa, como sería el caso con el concreto de peso normal. Logra una densidad por encima de los 2800 Kg/m3.
VENTAJAS:
Elevado peso volumétrico • Mejor relación resistencia / peso • Disminución de espesor
en los elementos
El concreto pesado es muy utilizado en centrales nucleares debido a su alta densidad y
grado de protección.
El concreto se ha diseñado para actuar como elemento estructural y de blindaje
biológico contra la acción de radiaciones nucleares.
Espesor promedio de la pantalla de 25 cms; y en el diseño de la estructura se ha
considerado la posibilidad de un sismo de magnitud 8.4 Ms.
DESVENTAJAS:
Tener un cuidado especial debido al efecto de su densidad sobre el equipo, cimbras y
empleados.
3. POR SU RESISTENCIA:
A.-CONCRETO CONVENCIONAL.
El concreto convencional tiene una amplia utilización en las estructuras de concreto más comunes. Disponible en diferentes resistencias (desde 175 hasta 350 Kg/cm2).
Se consideran los materiales cementantes: Cemento, escorias, materiales puzolanicos
.
VENTAJAS:
El control de calidad de las materias primas y del producto final es riguroso y co n la
más moderna tecnología. El producto es totalmente garantizado.
Permite el ahorro en materia prima y mano de obra versus el concreto hecho en obra.
No requiere alquiler de mezcladora y winche.
Concreto premezclado, listo para usar en obra a la hora requerida.
Vaciado hasta 5 veces más rápido y eficiente versus sistema tradicional en obra. Costo final de la obra menor (m2) y mayor utilidad versus sistema tradicional. Mayor rotación de su encofrado. Sin desperdicios, al asegurar la cantidad exacta
adquirida.
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
Cualquier adición de agua, cemento o aditivo en obra, alterará su diseño y puede serperjudicial para la calidad del concreto.
El concreto que ya haya empezado con el proceso de fraguado no debe vibrarse, ni
mezclarse, ni utilizarse en caso de demoras en obra.
Se debe mantener la superficie húmeda en las primeras horas para evitar
contracciones por secado.
Todo proceso de curado, especialmente en las primeras edades, trae como
consecuencia mayor hidratación del cemento y mejor calidad de su obra.
Se deben cumplir estrictamente todas las normas referentes a la colocación,
compactación y curado
B.- CONCRETO DE ALTA RESISTENCIA.
Recomendado para proyectos que requieran de elementos estructurales que soporten
altas demandas de carga.
En todas las estructuras donde se requiera obtener resistencias a 28 días o resistencias
iniciales altas. Por sus características mecánicas mejoradas es ideal para construir:
Muros de rigidez, columnas y vigas en edificios de oficinas, departamentos, centros
comerciales, hoteles y edificios de gran altura.
Se especifica para concretos pre-esforzados (ej. vigas pre esforzadas).
Estructuras costeras, sanitarias y militares.
Bóvedas de seguridad.
Elementos prefabricados.
Ideal para sistemas industrializados.
VENTAJAS:
Mayor rendimiento en ejecución de obras. Permite mayor r otación de encofrados y
menos tiempo de uso.
Se pueden diseñar menores secciones estructurales, con ahorro en áreas de
construcción.
Permite disminuir cuantías de refuerzo en los diseños.
Permite la reducción de la cantidad de acero de refuerzo en columnas. Mejora la protección contra la corrosión del acero de refuerzo.
La estructura tiene un menor costo versus otras diseñadas en acero. Mayor resistencia a la erosión.
Su consistencia permite bombearlo a grandes alturas.
Su alta fluidez permite su colocación aún en zonas congestionadas de acero de
refuerzo
DESVENTAJAS:
Requiere excelentes condiciones de curado.
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
El concreto que haya empezado con el proceso de fraguado no debe vibrarse, nimezclarse, ni utilizarse en caso de demoras en obra.
Se deben cumplir estrictamente todas las normas referentes a manejo de protección y
control de concreto.
4.-OTRO:
A.-CONCRETO MACIZO.
Definido por el ACI 116 como “Cualquier volumen grande de concreto situado en un área específica con dimensiones suficientemente extensas que requiere control de l a generación de calor de hidratación y el cambio de volumen con la mínima fisuración”.
VENTAJAS:
Se usa este concreto masivo en presas, diques y otras estructuras masivas.
DESVENTAJAS:
Las diferencia de temperatura entre la parte interior y la superficie, gradiente que
ocasiona esfuerzos de tensión y rajaduras en la superficie del concreto; el ancho y la profundidad de las fracturas depende precisamente del g radiente de temperatura.
B.- CONCRETO SIN SLUMP.
Es definido por el ACI 116 como: “Concreto con una consistencia técnica correspondiente a un slump ¼” o menos.
DESVENTAJAS:
Este concreto es considerado seco, y debe ser lo suficientemente trabajable para ser
colocado y consolidado con el equipo que va hacer usado en el trabajo.
C.- CONCRETO COMPACTADO.
Es un concreto sin slump (seco), que es compactado mediante rodillo vibratorio o un equipo un equipo en forma de una platea de compactación.
VENTAJAS:
Este concreto está considerado como el más rápido y económico
Se utiliza en la construcción de pavimentos, aeropuertos y como sub-bases para
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
Tener suficiente espesor para que la compactación sea uniforme y completa con losequipos usados (8 a 12 pulgadas cuando va a ser colocado y consolidado con equipo convencional de movimientos de tierra o equipos de pavimentos)
D.- SHOTCRETE. O CONCRETO LANZADO
Concreto transportado a través de tubería o manguera, proyectado neumáticamente a gran velocidad sobre una superficie, adhiriéndose perfectamente a ella con una excelente
compactación. Presenta una excelente adherencia. Calidad controlada. Posee condiciones de impermeabilidad. Contiene un aditivo acelerante libre de cloruros.
VENTAJAS:
Tiene una resistencia a la compresión y un peso específico similar al de un Co. De alta resistencia y un estándar respectivamente.
Pueden ser usados agregados con un TM ¾” Se APLICA sobre una superficie que puede
ser: o Concreto o Piedra o Terreno natural o Mampostería o Acero o Madera o Polietileno No requiere encofrados.
Optimiza los tiempos de construcción. Fácil aplicación.
El Método Dominante Del futuro será El de proyección POR VIA HUMEDA Debido a
que Ofrece un mejor Ambiente de Trabajo, Mayor calidad, Uniformidad Y producción.
La mezcla es consolidada por la fuerza del impacto y puede ser colocado sobre
superficie vertical y horizontal.
Usado para construcciones nuevas pero es más común su uso en reparaciones. es particularmente importante en estructuras abovedadas o en la construcción de
túneles para la estabilización de fragmentos de roca suelta y expuesta
DESVENTAJAS:
Si se requiere un afinado especial, se debe proveer del personal adecuado para
realizarlo antes del fraguado del concreto.
El material de rebote no se debe volver a utilizar.
Se requiere un proceso de curado especial en las primeras edades.
Para información adicional, consúltenos, con gusto atenderemos su inquietud y
