Apoyo a la Gestión Ambiental del Instituto Geográfico Agustín Codazzi

PROPUESTA TABLA DE CONTENIDO

No. de pág.

1.

INTRODUCCIÓN

1

2.

OBJETIVO

1

3.

ALCANCE

1

4.

GLOSARIO

1

5.

NORMAS

2

5.1

NORMAS LEGALES Y/O RELACIONADAS

2

5.2

TÉCNICAS

2

6.

DIAGNÓSTICO

2

6.1

Marco Teórico: Agua:

2

6.2

Ciclo Hidrológico del Agua

2

6.3

Generación abastecimiento agua potable Urbana:

4

6.4

Sistema hídrico Bogotá:

6

6.5.

CICLO DE VIDA INTERNO DEL RECURSO AGUA - IGAC

7

7.

PLAN DE TRABAJO

20

1. INTRODUCCIÓN

El consumo del agua es una realidad presente en el IGAC. Todos los funcionarios y contratistas de las diferentes Direcciones Territoriales, Unidades Operativas de Catastro y sede central necesitan usar este recurso, ya sea para uso de baños, limpieza de instalaciones, lavado de utensilios de cocina, en el LNS para realizar los procesos analíticos, o para el lavado de vehículos entre otras actividades que requieren del recurso agua.

El consumo de agua constituye por lo tanto un aspecto ambiental significativo tal como se estableció en la identificación de aspectos y valoración de impacto ambientales aplicado al instituto.

Teniendo en cuenta lo anterior este programa pretende contribuir al uso racional del recurso agua por parte de los funcionarios y contratistas, colaborando en la implementación de medidas sencillas y de fácil aplicación que conlleven a un uso más eficiente del agua en la Sede Central, Territoriales y Unidades Operativas Catastro del IGAC

2. OBJETIVO

Optimizar el consumo del agua en la sede central, Direcciones Territoriales y Unidades Operativas de catastro del Instituto Geográfico Agustín Codazzi, a través del monitoreo, control, mantenimiento de infraestructura del recurso agua, dando cumplimiento de la normatividad actual vigente.

3. ALCANCE

Las actividades contempladas en el programa de ahorro y uso eficiente del agua tienen como alcance la Sede Central, Direcciones Territoriales y Unidades Operativas de Catastro, con el fin de velar por el cuidado del recurso agua y disminuir los impactos generados por el instituto sobre éste.

4. GLOSARIO

Aprovechamiento óptimo Consiste en buscar la mayor relación beneficio-costo en todas las actividades que involucren el uso eficiente del agua, dentro del marco del desarrollo sostenible y respetando la normatividad vigente sobre medio ambiente y los recursos naturales renovables.

Agua cruda: _{Es el agua natural que no ha sido sometida a proceso de tratamiento para} su potabilización.

Agua subterránea: Son aguas provenientes de lluvia que se escurre sobre la superficie de la tierra y forma corrientes de agua que llegan a los ríos, lagos y mares.

Agua potable Es aquella que por cumplir las características físicas, químicas y _{microbiológicas, en las condiciones es apta para consumo humano.}

Ciclo de Vida

PROPUESTA Consumo eficiente

Es el consumo mensual promedio de cada usuario medido en condiciones normales en los seis (6) meses anteriores a la instalación de equipos, sistemas e implementos de bajo consumo de agua, ajustados por el factor de eficiencia de dichos equipos.

Consumo ineficiente Es aquel que se encuentra por fuera de los parámetros de consumo eficiente establecidos por la entidad prestadora del servicio de acueducto

Equipos, sistemas e implementos de bajo consumo de agua

Son todos aquellos equipos, sistema e implementos definidos en la norma Icontec NTC-920-1, o las que la modifiquen o adicionen y adoptados por la respectiva entidad prestadora, destinados a proveer de agua potable las instalaciones internas de los usuarios, que permiten en su operación un menor consumo unitario.

Factor de eficiencia por el uso de equipos, sistemas e implementos de bajo consumo de agua

Es el porcentaje de reducción de consumos en una instalación interna típica, derivado del uso de equipos, sistemas e implementos de bajo consumo de agua, respecto a los consumos arrojados sin el uso de dichos equipos.

5. NORMAS

5.1 NORMAS LEGALES Y/O RELACIONADAS

Todas aquellas normas que le aplique identificadas mediante el manual de procedimiento vigente P20604-01 Identificación y evaluación del cumplimiento legal ambiental y que pueden ser consultadas en SOFIGAC en la Matriz de Requisitos Legales en el Modulo Ambiental.

5.2 TÉCNICAS

Norma técnica ISO 14001:2004

Norma Técnica ISO 14001:2015 Sistema de Gestión Ambiental

6. DIAGNÓSTICO

A continuación, se describe el diagnóstico del Programa de Ahorro y Uso Eficiente del Agua del Instituto Geográfico Agustín Codazzi

6.1 Marco Teórico: Agua:

Este es un recurso natural, escaso, disponible para el consumo de forma limitada; es indispensable para la vida y las diferentes actividades socioeconómicas. De toda el agua del mundo, solamente el 3% es agua dulce, el 97% es agua salada; y de ese 3% solamente el 0,7% es asequible al uso humano debido principalmente a que el resto está en acuíferos profundos, en los casquetes polares o en los interiores de grandes bosques tropicales como el amazonas, lo que no la convierte en un recurso al alcance de la mano. FUENTE DE LA INFORMACION YA LA HABIA SOLICITADO EN LA ANTERIOR REVISIÓN

6.2 Ciclo Hidrológico del Agua

Precipitación

Cuando por condensación las partículas de agua que forman las nubes alcanzan un tamaño superior a 0,1 mm comienza a formarse gotas, gotas que caen por gravedad dando lugar a las precipitaciones (en forma de lluvia, granizo o nieve).

Retención

Pero no toda el agua que precipita llega a alcanzar la superficie del terreno. Una parte del agua de precipitación vuelve a evaporarse en su caída y otra parte es retenida ("agua de intercepción") por la vegetación, edificios, carreteras, etc., y luego se evapora.

Del agua que alcanza la superficie del terreno, una parte queda retenida en charcas, lagos y embalses ("almacenamiento superficial") volviendo una gran parte de nuevo a la atmósfera en forma de vapor.

Escorrentía superficial

Otra parte circula sobre la superficie y se concentra en pequeños cursos de agua, que luego se reúnen en arroyos y más tarde desembocan en los ríos ("escorrentía superficial"). Esta agua que circula superficialmente irá a parar a lagos o al mar, donde una parte se evaporará y otra se infiltrará en el terreno.

Infiltración

Pero también una parte de la precipitación llega a penetrar la superficie del terreno ("infiltración") a través de los poros y fisuras del suelo o las rocas, rellenando de agua el medio poroso

El agua subterránea puede volver a la atmósfera por evapotranspiración cuando el nivel saturado queda próximo a la superficie del terreno. Otras veces, se produce la descarga de las aguas subterráneas, la cual pasará a engrosar el caudal de los ríos, rezumando directamente en el cauce o a través de manantiales, o descarga directamente en el mar, u otras grandes superficies de agua, cerrándose así el ciclo hidrológico.

PROPUESTA Figura 1. Fases ciclo hidrológico del Agua

Fuente: http://www.monografias.com/trabajos69/ciclo-hidrologico-agua/ciclo-hidrologico-agua.shtml

6.2 Generación abastecimiento agua potable Urbana:

Captación: Consiste en obtener el agua de la fuente natural, puede ser de aguas subterráneas, superficiales y del mar, y se obtiene a través de obras de captación de diferentes complejidades

Potabilización /Tratamiento: Proceso de tratamiento para adecuar la calidad del agua a la requerida para el consumo humano.

La desinfección consiste en la destrucción de organismos patógenos por medio de la aplicación de procesos físico-químico, que eliminen cualquier tipo de riesgo asociado al consumo del agua, específicamente se le realiza cloración simple.

Sistema de Distribución/ Conducción: La distribución de agua se realiza a través de redes, las cuales cuentan con un conjunto de elementos encargados del transporte de agua desde los puntos de captación y/o almacenamiento hasta los consumos en diferentes usos como son: domésticos, comerciales, industriales, riego, incendio.

Entre los que conforman las conductoras, tanques de distribución, redes y acometidas así como válvulas, conexiones, elementos de medición, que llegan hasta las diferentes instalaciones, donde será consumida por el cliente.

Consumo: Es la etapa en que se hace efectivo el uso del agua, donde es utilizada para diferentes actividades, o sea uso doméstico, industrial, comercial y agrícola

PROPUESTA Figura 2. Cadena de ciclo de vida del agua potable

Fuente:http://slideplayer.es/slide/3986163/

6.4 Sistema hídrico Bogotá:

El sistema hídrico de Bogotá está constituido por las cuencas media del río Bogotá y alta del río Sumapaz, ambas afluentes del río Magdalena, y la cuenca alta del río Blanco, tributario del río Orinoco.

Figura 3. Características Cuencas de Bogotá.

A continuación se identifican las principales fuentes de embalses por zonas que suplen a las Direcciones Territoriales:

Figura 4. Embalses

a

6.5. CICLO DE VIDA INTERNO DEL RECURSO AGUA - IGAC

El consumo del agua es un aspecto ambiental significativo que se genera a nivel nacional como consecuencia de la demanda de este recurso por el IGAC para suplir necesidades relacionadas con el uso del recurso, ya sea para uso de baños, limpieza de instalaciones, lavado de utensilios de cocina, en el LNS para realizar los procesos analíticos, o para el lavado de vehículos entre otras actividades que requieren del recurso agua.

PROPUESTA Figura 5. Etapas del ciclo de vida y su relación con los aspectos ambientales

a) MATERIA PRIMA: el agua usada en el IGAC es captada de fuentes naturales, tales como el agua subterránea, ríos, lagos, embalses, y es usada por las empresas que realizan la potabilización o abastecimiento de agua. El impacto asociado con el aprovechamiento de estos recursos es un

impacto indirecto ya que el IGAC no interviene en el proceso de generación del agua.

b) FABRICACIÓN: Con respecto a esta etapa de fabricación se identifican en ella las fases de

potabilización, conducción y almacenamiento, las cuales están a cargo de las empresas encargadas de los procesos antes mencionados. Con respecto a esto se podría decir que el principal impacto ambiental asociado sería el aprovechamiento del recurso hídrico. Por lo cual esto impacto es indirecto para el IGAC debido a que no interviene en este proceso.

c) TRANSPORTE: En esta etapa se destaca la fase de la distribución la cual se realiza a través de redes, que cuentan con un conjunto de elementos encargados del transporte de agua desde los puntos de captación y/o almacenamiento, hasta la entrega al usuario final (que viene a ser el consumidor del recurso agua sea este para uso doméstico o industrial, en esta etapa los

impactos ambientales generados siguen siendo indirectos y responsabilidad de las

empresas encargadas de la distribución del agua.

Figura 6. Balance Agua Anual Sede central

Fuente: Grupo Ambiental Sede Central IGAC de 2016

Consumo Lavamanos: 4301.28 m3 - 2015

Consumo Sanitarios: 7068.67 m3 - 2015

Consumo Orinales: 512.64 m3 - 2015

Consumo Jardinería: 0.72 m3 - 2015

Consumo Lavado de Infraestructura: 110.44 m3 - 2015

LNS: 70.2 m3 - 2015

INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI

SEDE CENTRAL

CONSUMO DE AGUA POR LOS PROCESOS EN

DESARROLLO DE ACTIVIDADES

CONSUMO AGUA 2015

10668 m3

CONSUMO AGUA 2014

PROPUESTA Figura 7. Balance Agua Anual Direcciones Territoriales

Fuente: Grupo Ambiental Sede Central IGAC de 2016

El consumo de agua anual en m3 y el promedio mensual en m3 en la Sede Central y Direcciones Territoriales se presenta en el Cuadro 2 y en la Figura 6:

Cuadro 1. Consumo de agua m3 en Sede Central y Direcciones Territoriales 2016 ya tenemos información hasta agosto o no ¿?

Año 2013 Mensual 2013 Año 2014 Mensual 2014 Anual 2015 Mensual 2015

Sede central 6881 573.4 12093 1007 10668 1066

Direcciones territoriales

3168 264 9475 789.5 10613 884

Total 10049

Observación

Direcciones

Territoriales: Sólo se tiene información de Ene – Ago. 2013

Fuente: Grupo Ambiental Sede Central IGAC 2016

Consumo Lavamanos: 3217.4 m3 - 2015

Consumo Sanitarios: 6206.14 m3 - 2015

Consumo Orinales: 982.53 m3 - 2015

CONSUMO AGUA 2015 10613 M3 CONSUMO AGUA 2014 9475 M3 INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI DIRECCIONES TERRITORIALES

CONSUMO DE AGUA POR LOS PROCESOS EN

DESARROLLO DE ACTIVIDADES

Figura 8. Consumo de agua en m3/h en Sede Central y Direcciones Territoriales 6881 573,4 12093 1007 10668 1066 3168 264 9475 789,5 10613 884,4 10.049 837 21.568 1.797 21.281 1.950 0 5000 10000 15000 20000 25000

2013 2013 2014 2014 2015 2015

Año Mensual Año Mensual Anual Mensual

Sede central Direcciones territoriales Total

Consumo de agua en m3/h en Sede Central y Direcciones Territoriales

El Instituto, ha estado construyendo la línea base por lo cual en las vigencias 2013 y 2014, la información no está completa y en consecuencia no es comparable con los consumos de la vigencia 2015 donde ya se pudo obtener toda la información.

En el 2016 se estableció una línea base para las DT como para sede central QUITAR ENERGIA Y MEJORAR PRESENTACIÓN DEL CUADRO

NOMBRE DEL CUADRO FEHCA Y FUENTE

Nº

DIRECCION

TERRITORIAL

META

AGUA

UNIDAD

META

ENERGIA

UNIDAD

1

_{NO APLICA}

_{NO APLICA}

₅₄

_Kwh/PERSONA

2

_0.56

_m

_/PERSONA

₄₈

_Kwh/PERSONA

3

CUNDINAMARCA

NO APLICA

4

_2.47

_m

_/PERSONA

₂₀₃

_Kwh/PERSONA

5

_1.12

_m

_/PERSONA

₁₅₃

_Kwh/PERSONA

6

_1.84

_m

_/PERSONA

₁₆₂

_Kwh/PERSONA

7

_0.84

_m

_/PERSONA

₂₀₂

_Kwh/PERSONA

8

SANTANDER

0.59

m

3

_/PERSONA

₁₃₆

_Kwh/PERSONA

9

_0.93

_m

_/PERSONA

₅₅

_Kwh/PERSONA

PROPUESTA

Nº

DIRECCION

TERRITORIAL

META

AGUA

UNIDAD

META

ENERGIA

UNIDAD

11

_0.25

_m

_/PERSONA

₇₂

_Kwh/PERSONA

12

_1.14

_m

_/PERSONA

₇₄

_Kwh/PERSONA

13

₁

_m

_/PERSONA

₁₃₅

_Kwh/PERSONA

14

ANTIOQUIA

NO APLICA

15

ATLANTICO

1.85

m

3

_/PERSONA

₃₄₇

_Kwh/PERSONA

16

_0.83

_m

_/PERSONA

₂₉₂

_Kwh/PERSONA

17

_0.33

_m

_/PERSONA

₁₇

_Kwh/PERSONA

18

_4.78

_m

_/PERSONA

₁₃₀

_Kwh/PERSONA

19

_2.55

_m

_/PERSONA

₁₆₁

_Kwh/PERSONA

20

MAGDALENA

0.43

m

3

_/PERSONA

₁₃₄

_Kwh/PERSONA

21

_0.62

_m

_/PERSONA

₅₅

_Kwh/PERSONA

22

SANTANDER

NO APLICA

La línea base para la sede central corresponde al promedio simple del consumo mensual del año 2015 el cual fue de 1.066,8 m3.

PERIODO FACTURADO M3 MESES

FEB - MAR 2015 1.815,0 2 ABR-MAY 2015 2.100,0 2 JUN - JUL 2015 2.307,0 2 AGO - SEP 2015 2.133,0 2 OC-NOV 2015 2.313,0 2 BIMESTRE (2 MESES) 10.668,0 10

PROMEDIO 1.066,8

Para el análisis de la información sólo se analizarán los datos de los años 2014 y 2015.Y 2016 A AGOSTO

Como se puede observar en la figura 8, el consumo anual en la sede central disminuye en el 2015 (10668m3) comparado con el consumo de agua en el 2014 (12093), esto se debe a los cambios graduales de sistemas ahorradores de agua en la sede central, es de aclarar que a la fecha donde se sacó la línea base no se contaba con los datos de noviembre y diciembre de 2015.

Con relación a las Direcciones Territoriales se pasó en el año 2014 de 9475 m3 a 10613 m3 en el 2015, este aumento se debe a que ya se está obteniendo más información de consumos de servicios públicos. En el 2014 la información de las DT no estaba completa.

Cuadro 2. Sustitución de equipos de agua a nivel nacional IGAC

SEDE PRINCIPAL O

DIRECCION TERRITORIAL EQUIPO AGUA

TOTAL AHORRADOR

TOTAL NO

AHORRADOR 2011 2012 2013 2014 2015 2016

LAVAMANOS 35 41 31 4

SANITARIOS 53 30 40 13

ORINALES 25 0 23 2

LAVAMANOS 0 16

SANITARIOS 21 0 21

ORINALES 8 0 8

LAVAMANOS 14 12 14

SANITARIOS 0 29 ORINALES 0 10

LAVAMANOS 12 6 12

SANITARIOS 0 12

ORINALES 6 2 6

LAVAMANOS 4 4

SANITARIOS 8 8

ORINALES

LLAVES DE COCINA 1 18 1

POCETAS BAÑOS 0 8 GRIFOS LLAVES

EXTERNAS 0 2

LAVAMANOS 23 23

SANITARIOS 21 21

ORINALES 8 8

LAVAMANOS 7 7

SANITARIOS 10 10

ORINALES 3 3

CALDAS SANITARIOS 6 6

LAVAMANOS 6 4

SANITARIOS 4 6

LAVAMANOS 5 5

SANITARIOS 5 5

LAVAMANOS 9 2 9

SANITARIOS 9 2 9

ORINALES 1 1

LAVAMANOS 8 3 8

SANITARIOS 8 3 8

ORINALES 2 2

TOTAL NACIONAL 322 196 20 29 132 72 12 57

SEDE PRINCIPAL ATLANTICO QUINDIO CAQUETA HUILA CORDOBA META BODEGAS Y POOL DE

TRANSPORTE

SUSTITUCION DE EQUIPOS DE AGUA

EDIFICIO PRINCIPAL

EDIF. CUNDINAMARCA

CIAF

LNS

PROPUESTA A nivel Nacional se ha sustituido 322 equipos ahorradores de agua, en el transcurso de 5 años, desde 2011 a 2016.

Tabla 1. Inventarios de Equipos de Agua Sede Central

Fuente: Grupo Ambiental Sede Central IGAC 2016.

Según la información registrada a julio de 2016, se cuenta con 339 equipos de agua en la Sede Central, de los cuales se han sustituido 186 y faltarían por cambiar 153.

Tabla 2. Consolidación Inventarios de Equipos de Agua en Direcciones Territoriales

DT Sanitarios No ahorrador Sanitario ahorrador Lavamanos No ahorrador Lavamanos ahorrador Orinales no ahorrador Orinales ahorrador lavaplatos No ahorrador lavaplatos ahorrador Bomba de agua no ahorrador Grifos Jardineria No ahorrador

Valle 19 23

Atlantico 21 23 8

Caldas 6 6 1

Cesar 6 6 1

Cordoba 5 5 1 1

Risaralda 8 8 1

Guajira 6 5 1

Meta 7 6 8 4

Caqueta 3 9 3 9 1 2

Tolima 17 13 1

Bolivar 8 8 3

Nariño 10 12 4 1 3

Boyaca 12 11 1

Huila 4 8 4 8 2 1 1

Norte de Santander

Santander 14 14 1

Quindio 6 10 11 7 1 3 1 1

Cauca 10 8 2 1

TOTAL 130 65 140 56 11 14 11 3 0 5

Fuente: Grupo Ambiental Sede Central IGAC a julio de 2016

e) FIN DE VIDA UTIL: Disposición final de vertimientos Domésticos y no Domésticos

En el IGAC, se presentan dos tipos de vertimientos, uno de tipo doméstico y otro de tipo no doméstico:

1. Vertimiento de tipo no doméstico: Este vertimiento se genera en tres sitios:

a) LNS, el vertimiento corresponde a los residuos generados en el análisis del Laboratorio Nacional de Suelos, donde estos residuos son peligrosos y tiene una disposición final a través de un gestor ambiental externo autorizado. (Ver detalles en el programa de Gestión Integral de Residuos).

b) Lavadero de Vehículos, tiene trampas de grasa.

c) Cafetería, cuenta con trampa de grasa.

Por medio de la empresa Anascol SAS en el 2015, se realizó análisis de vertimientos en los puntos anteriores, los cuales se muestran los resultados a continuación:

a) Laboratorio Nacional de Suelos:

PROPUESTA b) Lavadero de Vehículos:

Con base en los resultados obtenidos y comparando con los valores establecidos en la resolución 3957 de junio 19 de 2009 de la Secretaria Distrital de Ambiente, donde se tomó muestra de la salida de la trampa de grasas lavadero del IGAC, cumple con la totalidad de variables según lo establecido en la anterior resolución.

c) Cafetería: se están realizando acciones para el muestreo y análisis de vertimientos. A QUE FECHA??

PROPUESTA 7. PLANDETRABAJO

A continuación se presenta de forma resumida el plan de trabajo vigente del programa ahorro y uso eficiente del agua consignado en el Formato vigente F20604-04 Plan de trabajo, el cual se evalúa anualmente teniendo en cuenta los siguientes criterios:

1

2

3

4

Diagnosticar cuál es consumo de agua en

el Instituto

Dar cumplimiento a la legislación ambiental vigente relacionada

con el agua

Identificación de las necesidades de adecuaciones que mejoren el uso del

recurso agua

Realizar las adecuaciones tecnológicas y/o en

infraestructura necesaria para lograr la optimización del uso

del recurso agua en DT, y SC

30%

20%

20%

30%

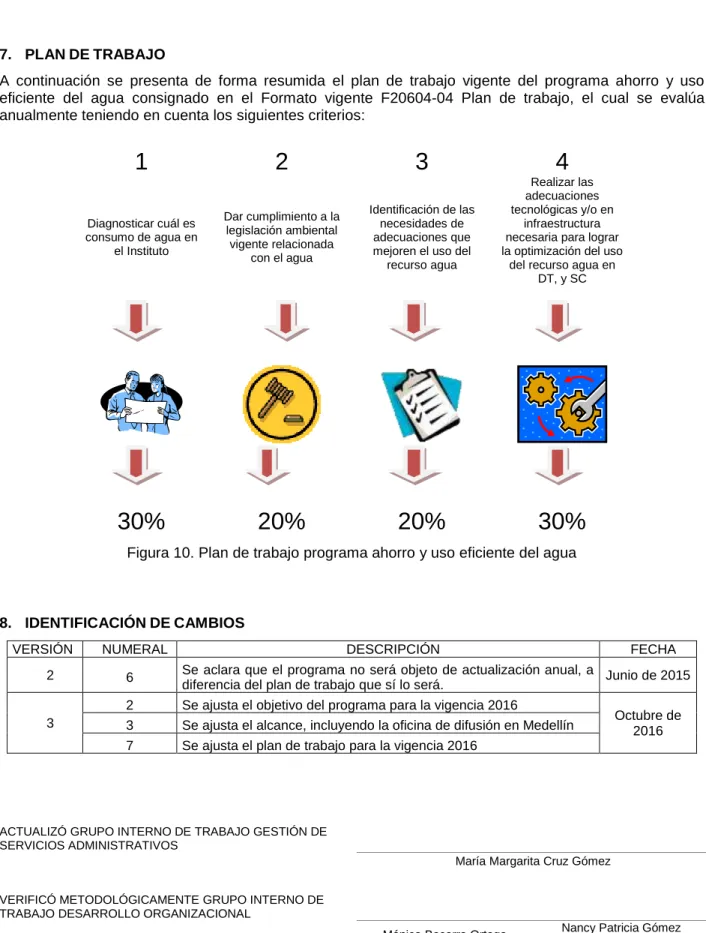

Figura 10. Plan de trabajo programa ahorro y uso eficiente del agua

8. IDENTIFICACIÓNDECAMBIOS

VERSIÓN NUMERAL DESCRIPCIÓN FECHA

2 ₆ Se aclara que el programa no será objeto de actualización anual, a

diferencia del plan de trabajo que sí lo será. Junio de 2015

3

2 Se ajusta el objetivo del programa para la vigencia 2016

Octubre de 2016 3 Se ajusta el alcance, incluyendo la oficina de difusión en Medellín

7 Se ajusta el plan de trabajo para la vigencia 2016

ACTUALIZÓ GRUPO INTERNO DE TRABAJO GESTIÓN DE SERVICIOS ADMINISTRATIVOS

María Margarita Cruz Gómez VERIFICÓ METODOLÓGICAMENTEGRUPO INTERNO DE

TRABAJO DESARROLLO ORGANIZACIONAL

VERIFICÓ TÉCNICAMENTE GRUPO INTERNO DE TRABAJO GESTIÓN DE SERVICIOS ADMINISTRATIVOS

Elizabeth García González

VALIDÓ Y APROBÓ SECRETARÍA GENERAL

Diana Patricia Ríos García

OFICIALIZÓ OFICINA ASESORA DE PLANEACIÓN
