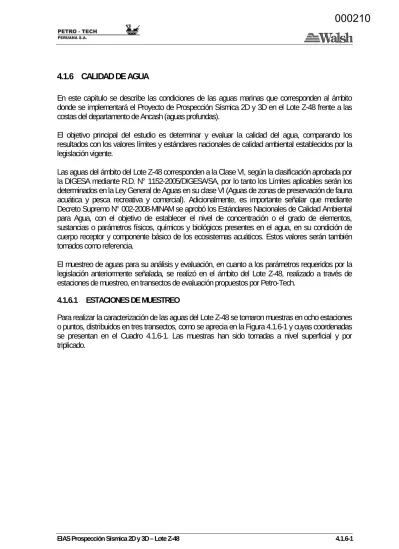

4.1.6 CALIDAD DE AGUA
En este capítulo se describe las condiciones de las aguas marinas que corresponden al ámbito donde se implementará el Proyecto de Prospección Sísmica 2D y 3D en el Lote Z-48 frente a las costas del departamento de Ancash (aguas profundas).
El objetivo principal del estudio es determinar y evaluar la calidad del agua, comparando los resultados con los valores límites y estándares nacionales de calidad ambiental establecidos por la legislación vigente.
Las aguas del ámbito del Lote Z-48 corresponden a la Clase VI, según la clasificación aprobada por la DIGESA mediante R.D. N° 1152-2005/DIGESA/SA, por lo tanto los Límites aplicables serán los determinados en la Ley General de Aguas en su clase VI (Aguas de zonas de preservación de fauna acuática y pesca recreativa y comercial). Adicionalmente, es importante señalar que mediante Decreto Supremo N° 002-2008-MINAM se aprobó los Estándares Nacionales de Calidad Ambiental para Agua, con el objetivo de establecer el nivel de concentración o el grado de elementos, sustancias o parámetros físicos, químicos y biológicos presentes en el agua, en su condición de cuerpo receptor y componente básico de los ecosistemas acuáticos. Estos valores serán también tomados como referencia.
El muestreo de aguas para su análisis y evaluación, en cuanto a los parámetros requeridos por la legislación anteriormente señalada, se realizó en el ámbito del Lote Z-48, realizado a través de estaciones de muestreo, en transectos de evaluación propuestos por Petro-Tech.
4.1.6.1 ESTACIONES DE MUESTREO
Para realizar la caracterización de las aguas del Lote Z-48 se tomaron muestras en ocho estaciones o puntos, distribuidos en tres transectos, como se aprecia en la Figura 4.1.6-1 y cuyas coordenadas se presentan en el Cuadro 4.1.6-1. Las muestras han sido tomadas a nivel superficial y por triplicado.
000210
Cuadro 4.1.6-1 Ubicación de las estaciones de muestreo
Código del Punto de
Muestreo Código de la muestra Coordenadas Geográficas Latitud Sur Longitud Oeste 01-Z48
01A-Z48
10º 01,39’ 78º 54,72’
01B-Z48 01C-Z48 02-Z48
02A-Z48
09º 56,04’ 79º 07,66’
02B-Z48 02C-Z48 03-Z48
03A-Z48
09º 44,11’ 79º 37,28’
03B-Z48 03C-Z48 04-Z48
04A-Z48
09º 35,51’ 79º 23,61’
04B-Z48 04C-Z48 05-Z48
05A-Z48
09º 26,77’ 79º 12,84’
05B-Z48 05C-Z48 06-Z48
06A-Z48
09º 11,06’ 78º 58,60’
06B-Z48 06C-Z48 07-Z48
07A-Z48
09º 25,47’ 78º 59,64’
07B-Z48 07C-Z48 08-Z48
08A-Z48
09º 41,94’ 78º 59,64’
08B-Z48 08C-Z48
4.1.6.2 PARÁMETROS DE MUESTREO
Los parámetros de muestreo fueron determinados considerando lo señalado en la Ley General de Aguas (D.L. N° 17752 y sus modificatorias D.S. N° 007-83-SA y D.S. N° 003-2003-SA), referidos a los valores límites establecidos por la Clase VI (Zonas de Preservación de Fauna Acuática y Pesca Recreativa o Comercial). Adicionalmente, considerando la publicación de los Estándares Nacionales de Calidad Ambiental para Agua (D.S. N° 002-2008-MINAM), se ha realizado la evaluación y análisis también considerando esta norma legal.
Los parámetros fueron registrados in situ y a través de la recolección de muestras en diferentes estaciones las cuales fueron analizadas en laboratorios acreditados. Para el análisis de metales disueltos, se realizó un análisis ICP-AES1. Los parámetros y los métodos de análisis se presentan en el Cuadro 4.1.6-2.
000211
400
450
350 300
250 200
150
ANCASH
SANTA
HUAYLAS
HUARMEY CASMA
MACATE
MORO
PAMPAS CHIMBOTE
HUARMEY CULEBRAS
PAMPAROMAS CACERES
DEL PERU
YAUTAN COMANDANTE
NOEL
BUENA VISTA
ALTA
QUILLO
CASMA SAMANCO
COISHCO
NUEVO CHIMBOTE
NEPEÑA Puerto Chimbote
Puerto Samanco
Caleta Patillos
Puerto Huarmey Puerto Vesique
Puerto Santa
BUENOS AIRES GUADALUPITO
HUARMEY CULEBRAS
CASMA PUERTO CASMA
BUENAVISTA
QUILLO SAMANCO
NEPENA
MORO
JIMBE
CHIMBOTE COISHCO
SANTA
PAN DE AZUCAR
JAIGUA ALTA LA HUACA
HUELLAPAMPA PARAISO
YAPACAYAN MALLQUIHUARAC CAURA
SAN FELIPE CACRE
HUAUYAN QUILLHUAY (CHULLHUAY) SIETE HUACAS
CAPTUY BAJO (CAPTUY) BARRANCO ALTO
SALITRE
ARENAL NUEVO PROGRESO TARAPAMPA
CURCURIANICHIC HUANCA MAGDALENA NUEVA
CALIRCA
PUOCA PAMPA QUEPANCOTOPALPA RUMI TAULLISHPAMPA TETAHUIHUARAN
ULTA
POCTAO MUNA LIZA ALTA HUACATIERRAHUANCAMU-A
TARAO CHICO TAMBILLOS
LA VI-A
YANACACA GRANDE HUANCHUY
LA GRAMITA (PLAYA GRAMA)
CASA BLANCA HUARASPAMPA SAN RAFAEL
CHILLE
RANCAP
MATACABALLO
LIMON PAMPA SACSA QUILLQUISHQUENCHAP SAVILA
PONCAJTINCO LA PRIMAVERA
CHIMBOTE
SAN LUIS PAMPADURA
TANGAY SAN JOSE
23 DE OCTUBRE - LA CAMPI-A 14 INCAS LA VICTORIA SANTA ROSA EL ARENAL EL RAMI
CERRO CAILAN
TANGAY BAJO BUENOS AIRES
POPO
HUAMBACHO (EL ARENAL) HUAMBACHO NUEVA (LA HUACA) TANGAY MEDIO
HUACATAMBO
CA-A CASTILLA LA GRAMA LA CARBONERA
PA-AMARCA CAYLAN
HUACA TIERRA SAN IGNACIO
PAMPAS DE DIOS
YAUTAN UTCUSH
PIAS CAPAN
PALCA VALDIVIA
SANTA ISABEL POCOS
WINTON
SAN LUIS CHOLOQUE
CUSHIPAMPA ALTA SAN JACINTO
CERRO BLANCO SAN JOSE
CAPILLANIA
SAN JUAN
LA MINA MONTE PARRA
QUISQUE ALTO MORTEROS PALENQUE
LOS CHIMU SAN PEDRO
CARASH UCHUP
SAPOTE
HUANCHUY CAJAY
LAS PALMAS SAN ISIDRO (CONGON)TAICA CHILCAL RIO SECO
SANTA ROSA
QUILLAPAMPACUZMO
AMPANU
CONGONCILLOMOLINO
MIRADOR CASA ROSADA SANTA MARIA
EL CARMEN MONTE GRANDE SECHIN BAJO CARRIZAL MANGA SERRANA
SAN PEDRO BAJO SANTA ANA CASMA ALTA
PUQUIO GRANDE EL CASTILLOTAMBO VIEJO MOJEQUE
SAN FRANCISCO
NIVIN PACAE CALAVERA GRANDE
EL ALTO
PLAYA GRANDE LA GRAMA
RINCONADA PORVENIR
OLIVAR BAJO HORNO PAMPA RIO SECO
CUNCA PIEDRA PARADA
EL TRECE
MOJON
SANTA CATALINA CIRUELAR
PUCAPATZA
CAPUCO HUANCA TOMEQUE
LIMAC
SENSEN CHIRIMOYO ACSHIPU LAMPANIN CHICO
GUADALUPE TICZA SAN ANTONIOLLICLLAO BAJOLLICLLAO ALTO
MISHAN TOMEQUE VIRAHUANCA
ANTA TAMBO REAL NUEVO
EL CASTILLO ALTO CANAL
PUEBLO VIEJO SAN DIONICIO
EL ALTO SANTA CLEMENCIA
ANCHAC ANCHAC
COCHA PETICHINGAMUCHARAN COLCAP
TARA PALILLO GRANDE
PALILLO CHICO TINCO
ANGOY
MAL PASO BUENA VISTA
BELLAVISTA PACCHA CHACANA
E8 E7
E6
E5
E4
E3
E2
E1
615000 650000 685000 720000 755000 790000 825000
8890000 8890000
8925000 8925000
8960000 8960000
8995000 8995000
SIMBOLOGÍA Capital de Distrito
Centros Poblados Puertos
Ríos y Quebradas Batimetría (metros) VÍAS
Vía Asfaltada Vía Afirmada Vía sin afirmada
Puntos de Evaluación Línea Sísmica 2D Transectos de Evaluación
Área de Influencia Directa Sísmica 3D Área del Lote Z – 48
Centros Urbanos Límite Distrital Límite Provincial
UBICACIÓN DE PUNTOS
ESTUDIO DE IMPACTO AMBIENTAL PROSPECCIÓN SÍSMICA 2D Y 3D
EN LOTE Z - 48 CODIGO ESTE NORTE
1 728988.25 8891547.08 2 705241.11 8901187.93 3 651046.24 8923108.28 4 679830.28 8936217.80 5 696090.18 8955318.56 6 721554.22 8984723.36 7 720267.28 8957584.15 8 724582.49 8927178.25
PUNTOS DE MUESTREO
E E E E E E E E
000212
Cuadro 4.1.6-2 Parámetros evaluados
Parámetro Método de
Análisis Unidad Límite de detección
Normas de Comparación Ley General
de Aguas – Clase VI
ECAs (1) Agua Categoría 4 Temperatura Lectura directa °C 0,1 - Delta 3°C
pH Lectura directa U de pH 0-14 - 6,8 – 8,5 O.D. Superficial Lectura directa mg/L 0,01 4 4
Salinidad Lectura directa ups 0,1 - - C.E. Lectura directa uS/cm 0,01 - - Hidrocarburos
(TPH) EPA 8015D mg/L 0,2 - Ausente Aceites y Grasas EPA 1664 mg/L 5 - 1
Fenoles SM 5530-C mg/L 0,001 0,1 - D.B.O.5 EPA 405.1 mg/L 1 10 10 Sólidos Totales en
Suspensión (STS) SM 2540-D mg/L 5 - 30 Sulfuros EPA 376.2 mg/L 0,05 0,002 -
Fosfato EPA 365.3 mg/L 0,007 - 0,031-0,093 Nitratos EPA 352.1 mg/L 0,10 - 0,07-0,28
Nitritos EPA 354.1 mg/L 0,005 - - Silicatos SM 4500 Si D mg/L 0,004 0,14-0,7 Coliformes Fecales SM 9221-E-1 NMP/100mL 1,8 4,000 -
Al EPA -2007 mg/L 0,02 - - Sb ICP-GH mg/L 0,01 - - As ICP-GH mg/L 0,002 0,05 0,05 Ba EPA-2007 mg/L 0,006 - - Be EPA-2007 mg/L 0,002 - - Bi ICP/AES mg/L 0,2 - -
B EPA-2007 mg/L 0,03 - - Cd EPA-2007 mg/L 0,006 0,004 0,005 Ca EPA-2007 mg/L 0,006 - - Co EPA-2007 mg/L 0,01 - - Cr EPA-2007 mg/L 0,004 0,05 - Cu EPA-2007 mg/L 0,01 - 0,05
Sr EPA-2007 mg/L 0,001 - - Sn EPA-2007 mg/L 0,08 - - Fe EPA-2007 mg/L 0,005 - - P EPA-2007 mg/L 0,3 - - Li EPA-2007 mg/L 0,04 - - Mg EPA-2007 mg/L 0,002 - - Mn EPA-2007 mg/L 0,002 - - Hg EPA -1631 mg/L 0,0002 0,0002 0,0001 Mo EPA-2007 mg/L 0,02 - -
Ni EPA-2007 mg/L 0,001 - 0,0082 K EPA-2007 mg/L 0,2 - - Ag EPA-2007 mg/L 0,01 - -
000213
Parámetro Método de
Análisis Unidad Límite de detección
Normas de Comparación Ley General
de Aguas – Clase VI
ECAs (1) Agua Categoría 4 Se ICP-GH mg/L 0,002 0,01 - Na EPA-2007 mg/L 0,04 - -
Tl EPA-2007 mg/L 0,04 - - Ti EPA-2007 mg/L 0,01 - - V EPA-2007 mg/L 0,015 - - Zn EPA-2007 mg/L 0,002 - 0,081 (1) Estándares Nacionales de Calidad Ambiental para Agua (D.S. N°002-2008-MINAM)
* Valores considerados como referenciales por tratarse de metales totales.
** Se entenderá que para este uso, el parámetro no es relevante, salvo casos específicos que la Autoridad Competente lo determine.
4.1.6.3 EQUIPOS Y MÉTODOS DE MUESTREO
El monitoreo de calidad de agua se realizó de acuerdo al Protocolo de monitoreo de calidad de agua - Subsector hidrocarburos, Volumen II-2, del MEM. Los instrumentos utilizados para las mediciones in situ fueron previamente calibrados por personal de ENVIROLAB, laboratorio certificado por INDECOPI.
Para la medición de los parámetros in situ se utilizaron equipos portátiles operados de acuerdo a las especificaciones de sus respectivos manuales, las mismas que se presentan en el Cuadro 4.1.6-3.
Cuadro 4.1.6-3 Parámetros de análisis in situ
Parámetros Instrumento Límite de Detección Unidades
Temperatura YSI – 85 0,10 °C Conductividad YSI – 85 0,10 mS/cm Salinidad YSI – 85 0,01 ppt Oxígeno Disuelto YSI – 85
Mettler Toledo
0,01 mg/L
pH 0,01 Unid. de pH
La toma de muestras se realizó con botellas proporcionadas por los laboratorios, siguiendo los procedimientos de acuerdo al método indicado para cada parámetro. Los frascos fueron debidamente etiquetados, el código para cada muestra se registró en la cadena de custodia. Los análisis de las muestras fueron realizados por los Laboratorios ENVIROLAB y CORPLAB. El Cuadro 4.1.6-4 presenta la técnica de preservación de las muestras.
000214
Cuadro 4.1.6-4 Características de la toma de muestras y su preservación
Parámetro Tipo de frasco Volumen de
muestra Técnica de preservación Coliformes fecales Vidrio 0,1 L Frío 4°C DBO5 Plástico 1 L Frío 4°C Fenoles Vidrio 1 L H2SO4 (1:1) a pH< 2 TSS, Fosfatos, Nitritos Plástico 1 L Frío 4°C Nitratos Plástico 0,5 L H2SO4 (1:1) a pH< 2 Silicatos Plástico 0,5 L Frío 4°C Aceites y Grasas Vidrio 1 L H2SO4 (1:1) a pH< 2 Hidrocarburos (TPH) Vidrio 1 L H2SO4 (1:1) a pH< 2
Sulfuros Winkler 0,3 L 0,6 mL de Acetato de Zinc 2M, adicionar 0,6 mL de NaoH, hasta alcanzar un pH>9 Metales Disueltos Plástico 1 L Filtrado y HNO3 (1:1) a pH < 2
4.1.6.4 RESULTADOS
4.1.6.4.1 Resultados de los parámetros medidos in situ
Los resultados de temperatura, pH, oxígeno disuelto, salinidad y conductividad eléctrica se presentan en el Cuadro 4.1.6-5.
Cuadro 4.1.6-5 Resultados de los parámetros in situ
Código de
Muestra Temperatura
(°C) pH Oxígeno
Disuelto (mg/L)
Salinidad (ppt)
Conductividad Eléctrica
(µS/cm)
01-Z48 20,10 8,38 2,90 35,40 54,30 02-Z48 20,07 8,32 2,66 35,30 53,73 03-Z48 20,00 8,30 2,64 35,30 55,80 04-Z48 20,10 8,30 2,38 35,20 53,70 05-Z48 19,00 8,33 2,20 35,60 55,00 06-Z48 17,30 8,23 2,58 35,40 54,20 07-Z48 18,80 8,28 2,79 35,50 54,10 08-Z48 19,50 8,31 2,45 35,70 53,90
TEMPERATURA
La temperatura varía entre 17,30°C y 20,10°C, los cuales corresponde a valores típicos del ámbito marítimo. De acuerdo al IMARPE, las condiciones térmicas del mar peruano, promedio anual, se caracterizan por tener variaciones que fluctúan de 17°C a 25°C. Respecto a los resultados obtenidos es importante señalar que los registros de temperatura variaron principalmente, en función a la hora en que fue tomada la muestra.
La Figura 4.1.6-2 presenta la distribución de la temperatura en las estaciones de muestreo.
000215
Figura 4.1.6-2 Distribución de la Temperatura
15.50 16.00 16.50 17.00 17.50 18.00 18.50 19.00 19.50 20.00 20.50
Temperatura (ºC)
01-Z48 02-Z48 03-Z48 04-Z48 05-Z48 06-Z48 07-Z48 08-Z48 Estaciones de muestreo
POTENCIAL DE HIDRÓGENO (pH)
El pH del Lote Z-48 es ligeramente básico; varía entre 8,23 y 8,38, en todo momento estos valores se encuentran dentro del rango determinado por los ECAs. La Figura 4.1.6-3 presenta la distribución del pH en las estaciones de muestreo.
Figura 4.1.6-3 Distribución del pH
8.15 8.20 8.25 8.30 8.35 8.40
pH (unidades de pH)
01-Z48 02-Z48 03-Z48 04-Z48 05-Z48 06-Z48 07-Z48 08-Z48 Estaciones de muestreo
OXÍGENO DISUELTO
Los valores de oxígeno disuelto registrados se encuentran entre 2,2 mg/L y 2,9 mg/L. La Figura 4.1.6-4 presenta los resultados obtenidos de oxígeno disuelto para el Lote Z-48.
000216
Figura 4.1.6-4 Distribución del oxígeno disuelto
0.00 0.50 1.00 1.50 2.00 2.50 3.00
Oxígeno Disuelto (mg/L)
01-Z48 02-Z48 03-Z48 04-Z48 05-Z48 06-Z48 07-Z48 08-Z48 Estaciones de muestreo
SALINIDAD Y CONDUCTIVIDAD ELÉCTRICA
Los valores de salinidad varían entre 35,2 ppt y 35,7 ppt; los valores de conductividad eléctrica varían entre 53,7µS/cm y 55,8 µS/cm. Para ambos parámetros, el menor valor se registró en la estación 04-Z48. El valor más alto de salinidad se registró en la estación 08-Z48. El valor más alto de conductividad eléctrica se registró en la estación 03-Z48. Para estos parámetros no se ha determinado un estándar de comparación nacional o internacional.
Las Figuras 4.1.6-5 y 4.1.6-6 presentan los resultados de distribución de los parámetros de salinidad y conductividad eléctrica respectivamente.
Figura 4.1.6-5 Distribución de la salinidad
34.90 35.00 35.10 35.20 35.30 35.40 35.50 35.60 35.70
Salinidad (ppt)
01-Z48 02-Z48 03-Z48 04-Z48 05-Z48 06-Z48 07-Z48 08-Z48 Estaciones de muestreo
000217
Figura 4.1.6-6 Distribución de la conductividad eléctrica
52.50 53.00 53.50 54.00 54.50 55.00 55.50 56.00
Conductividad Eléctrica (uS/cm)
01-Z48 02-Z48 03-Z48 04-Z48 05-Z48 06-Z48 07-Z48 08-Z48 Estaciones de muestreo
En las figuras siguientes se presentan las isolíneas elaboradas para cada parámetro in situ.
000218
Figura 4.1.6-7 Isolíneas de la temperatura
000219
Figura 4.1.6-8 Isolíneas de concentración para pH
000220
Figura 4.1.6-9 Isolíneas de concentración para oxígeno disuelto
(Fuente: IMARPE)
000221
Figura 4.1.6-10 Isolíneas de concentraciones para salinidad
000222
Figura 4.1.6-11 Isolíneas de conductividad eléctrica
000223
4.1.6.4.2 Resultados de los parámetros fisicoquímicos
Los resultados de TPH, aceites y grasas, fenoles, DBO5 y sólidos totales suspendidos se presentan en el Cuadro 4.1.6-6. Los reportes de los laboratorios se adjuntan en el Anexo 3.1.
Cuadro 4.1.6-6 Resultados de los parámetros fisicoquímicos
Código de muestra
Hidrocarburos de Petróleo
(mg/L)
Aceites y Grasas (mg/L)
Fenoles (mg/L)
D.B.O.5
(mg/L) [*]
Sólidos Totales Suspendidos
(mg/L)
01A-Z48 ND ND ND 3 6
01B-Z48 ND ND ND 3 5
01C-Z48 ND ND ND 2 6
02A-Z48 ND ND ND ND ND
02B-Z48 ND ND ND ND ND
02C-Z48 ND ND ND ND ND
03A-Z48 ND ND ND ND ND
03B-Z48 ND ND ND ND ND
03C-Z48 ND ND ND ND ND
04A-Z48 ND ND ND ND ND
04B-Z48 ND ND ND ND ND
04C-Z48 ND ND ND ND ND
05A-Z48 ND ND ND ND ND
05B-Z48 ND ND ND ND ND
05C-Z48 ND ND ND ND ND
06A-Z48 ND ND ND ND ND
06B-Z48 ND ND ND ND ND
06C-Z48 ND ND ND ND ND
07A-Z48 ND ND ND ND ND
07B-Z48 ND ND ND ND ND
07C-Z48 ND ND ND 2 ND
08A-Z48 ND ND ND ND 6
08B-Z48 ND ND ND ND ND
08C-Z48 ND ND ND ND 7
ND: No detectado, el resultado se encuentra por debajo del límite de detección del método utilizado.
Límite de Detección para TPH. 0,2 mg/L
Límite de Detección para Aceites y Grasas: 5 mg/L Límite de Detección para Fenoles: 0.001 mg/L Límite de Detección para DBO5: 1 mg/L Límite de Detección para STS: 5 mg/L [*] Valor referencial
En ningún caso, los valores de hidrocarburos de petróleo, fenoles y aceites y grasas excedió el límite de detección del método utilizado. Para el caso de la DBO5 y los STS, los valores en las tres muestras de los puntos 02-Z48, 03-Z48, 04-Z48, 05-Z48 y 06-Z48 no exceden los límites de detección del método utilizado. Los valores de DBO5 se encuentran en un rango de 2 mg/L a 3mg/L
000224
Figura 4.1.6-12 Concentración de hidrocarburos de petróleo
000225
Figura 4.1.6-13 Isolíneas de concentración de aceites y grasas
000226
Figura 4.1.6-14 Isolíneas de concentración de DBO5
000227
Figura 4.1.6-15 Isolíneas de concentración de Sólidos totales suspendidos
000228
4.1.6.4.3 Resultados de los parámetros químicos
Los resultados de sulfuros, fosfatos, nitratos, nitritos y silicatos se presentan en el Cuadro 4.1.6-7. Los reportes de los laboratorios se adjuntan en el Anexo 3.1.
Cuadro 4.1.6-7 Resultados de los parámetros químicos
Código de muestra
Sulfuros (mg/L)
Fosfatos (mg/L)
Nitratos (mg/L)
Nitritos (mg/L)
Silicatos (mg/L)
01A-Z48 ND 0,011 ND 0,025 0,043 01B-Z48 ND ND ND 0,024 0,045 01C-Z48 ND ND ND 0,024 0,047 02A-Z48 ND 0,069 0,12 0,041 0,145 02B-Z48 ND 0,058 0,11 0,041 0,149 02C-Z48 ND 0,068 0,12 0,041 0,157 03A-Z48 ND 0,097 0,18 0,027 0,277 03B-Z48 ND 0,074 0,17 0,029 0,287 03C-Z48 ND 0,065 0,18 0,03 0,279 04A-Z48 ND 0,098 0,16 0,033 0,272 04B-Z48 ND 0,098 0,16 0,031 0,259 04C-Z48 ND 0,098 0,18 0,029 0,259 05A-Z48 ND 0,073 ND 0,029 0,066 05B-Z48 ND 0,073 ND 0,032 0,069 05C-Z48 ND 0,073 ND 0,029 0,069 06A-Z48 ND 0,073 ND 0,029 0,056 06B-Z48 ND 0,073 ND 0,029 0,053 06C-Z48 ND 0,073 ND 0,029 0,047 07A-Z48 ND 0,067 0,17 0,028 0,083 07B-Z48 ND 0,026 ND 0,027 0,079 07C-Z48 ND 0,114 ND 0,028 0,078 08A-Z48 ND ND ND 0,033 0,062 08B-Z48 ND 0,05 ND 0,033 0,06 08C-Z48 ND 0,012 0,11 0,033 0,064 ND: No detectado, el resultado se encuentra por debajo del límite de detección del método utilizado.
Límite de Detección para Sulfuros: 0,05 mg/L Límite de Detección para Fosfatos: 0,007 mg/L Límite de Detección para Nitratos: 0,10 mg/L
Los valores de sulfuros se encuentran por debajo del límite de detección, en todas las muestras. Los valores de fosfatos varían de 0,011 mg/L (01A-Z48) a 0,114 mg/L (07C-Z48); este último valor excede a los ECA-Agua; para la estación 04-Z48 los valores de la muestras exceden a los ECAS de la Categoría 4 (conservación de ecosistema marino). Los valores de nitratos varían de 0,11 mg/L (02B-Z48 y 08C-Z48) a 0,18 mg/L (03A-Z48, 03C-Z48 y 04C-Z48); en ningún caso excede los ECA- Agua.
Los valores de nitritos varían de 0,024 mg/L (01B-Z48 y 01C-Z48) a 0,041 m/L (02A-Z48, 02B-Z48 y 02C-Z48). Los valores de silicatos varían de 0,043 mg/L (01A-Z48) a 0,287 mg/L (03B-Z48); sin exceder los ECA-Agua, los valores más altos se encuentran en las muestras de las estaciones 03 y 04, las que se encuentran más al oeste del Lote Z-48, a la altura de La Ponderosa.
000229
Las Figuras 4.1.6-16 al 4.1.6-19 presentan los resultados de los parámetros químicos.
Figura 4.1.6-16 Resultados del análisis de fosfatos
0 0.02 0.04 0.06 0.08 0.1 0.12
Fosfatos (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Código de muestra
Figura 4.1.6-17 Resultados del análisis de nitratos
0 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18
Nitratos (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Código de muestra
000230
Figura 4.1.6-18 Resultados del análisis de nitritos
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04 0.045
Nitritos (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Código de muestra
Figura 4.1.6-19 Resultados del análisis de silicatos
0 0.05 0.1 0.15 0.2 0.25 0.3
Silicatos (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Código de muestra
000231
Figura 4.1.6-20 Isolíneas de concentraciones de sulfuros
000232
Figura 4.1.6-21 Isolíneas de concentración de fosfatos
000233
Figura 4.1.6-22 Isolíneas de concentración de nitratos
000234
Figura 4.1.6-23 Isolíneas de concentración de nitritos
000235
Figura 4.1.6-24 Isolíneas de concentración de silicatos
000236
4.1.6.4.4 Resultados de coliformes fecales
Los resultados de coliformes fecales presentes en el agua del Lote Z-48 se presentan en el Cuadro 4.1.6-8. Los reportes de los laboratorios se adjuntan en el Anexo 3.2.
Cuadro 4.1.6-8 Resultados del análisis de coliformes fecales
Código de muestra
Coliformes Fecales (NMP/100mL) [*]
01A-Z48 ND 01B-Z48 ND 01C-Z48 ND 02A-Z48 130 02B-Z48 130 02C-Z48 330 03A-Z48 ND 03B-Z48 ND 03C-Z48 ND 04A-Z48 ND 04B-Z48 ND 04C-Z48 ND 05A-Z48 ND 05B-Z48 ND 05C-Z48 ND 06A-Z48 ND 06B-Z48 ND 06C-Z48 ND 07A-Z48 ND 07B-Z48 ND 07C-Z48 ND 08A-Z48 ND 08B-Z48 ND 08C-Z48 ND ND: No Detectado
[*] Valor referencial
La mayoría de valores se encuentra por debajo del límite de método (<1,8 NMP/100 mL). En la estación 02 se reportan valores entre 130 NMP/100mL y 330 NMP/100mL. Esta estación se ubica aproximadamente a 70 km de Huarmey.
000237
Figura 4.1.6-25 Isolíneas de concentración de coliformes fecales
000238
4.1.6.4.5 Resultados de metales disueltos
Los resultados de metales disueltos se presentan en el Cuadro 4.1.6-9. Los resultados de aluminio, antimonio, arsénico, bario, berilio, bismuto, cadmio. cobalto, cromo, cobre, estaño, fósforo, manganeso, mercurio, molibdeno, níquel, plata, plomo, selenio, talio, titanio y vanadio se encuentra debajo del límite de detección del método utilizado.
Los valores de boro varían de 3,63 mg/L a 3,96 mg/L. Los valores de calcio varían de 367,7 mg/L a 399,9 mg/L. Los valores de estroncio varían de 7,131 mg/L a 7,425 mg/L. Los valores de hierro varían de 0,005 mg/L a 0,019 mg/L. Los valores de litio varían de 0,27 mg/L a 0,28 mg/L. Los valores de magnesio varían de 1,132 mg/L a 1,200 mg/L. Los valores de potasio varían de 404,3 mg/L a 421,9 mg/L. Los valores de sodio varían de 187 mg/L a 12,720 mg/L. Se debe precisar que no existen valores referenciales de comparación para estos parámetros, según Cuadro 4.1.6-2. Los reportes de los laboratorios se adjuntan en el Anexo 3.1.
Cuadro 4.1.6-9 Resultados de metales disueltos
Código de
Muestra Boro
mg/L Calcio
mg/L Estroncio
mg/L Fierro
mg/L Litio
mg/L Magnesio
mg/L Potasio
mg/L Sodio
mg/L Zinc mg/L 01A-Z48 3,68 373,2 7,296 0,019 0,28 1,151 420 1,1640 0,003 01B-Z48 3,78 375,9 7,182 0,005 0,28 1,156 412,2 1,1580 ND 01C-Z48 3,7 368,4 7,197 ND 0,28 1,135 408 1,1420 ND 02A-Z48 3,83 399,8 7,131 ND 0,28 1,200 415,6 1,2520 ND 02B-Z48 3,78 387,1 7,188 ND 0,28 1,168 412,3 1,2370 ND 02C-Z48 3,84 393,2 7,327 ND 0,28 1,186 413,3 1,2670 0,003 03A-Z48 3,79 383,1 7,184 ND 0,27 1,173 404,6 1,2580 ND 03B-Z48 3,83 388,4 7,243 ND 0,27 1,193 410,9 1,2650 ND 03C-Z48 3,83 391,5 7,289 ND 0,27 1,194 410 1,2720 ND 04A-Z48 3,75 380,8 7,233 ND 0,27 1,163 404,3 1,2480 ND 04B-Z48 3,65 373,2 7,219 ND 0,27 1,135 409,7 1,2220 ND 04C-Z48 3,75 376,7 7,171 ND 0,27 1,157 408,2 1,2080 ND 05A-Z48 3,85 380,2 7,281 ND 0,28 1,173 411,3 1,1990 ND 05B-Z48 3,7 377,9 7,297 ND 0,27 1,157 411,2 1,1800 ND 05C-Z48 3,63 371,5 7,385 ND 0,28 1,135 415,7 1,1530 ND 06A-Z48 3,96 384,8 7,356 ND 0,28 1,169 420,9 1,1990 ND 06B-Z48 3,74 386,2 7,314 ND 0,28 1,174 413,8 1,1690 ND 06C-Z48 3,74 382,5 7,191 ND 0,28 1,176 410,8 1,1720 ND 07A-Z48 3,65 374,7 7,34 0,007 0,28 1,153 416,2 1,1520 0,009 07B-Z48 3,74 378,4 7,425 0,006 0,28 1,172 421,9 1,1870 0,005 07C-Z48 3,64 367,7 7,277 0,006 0,28 1,132 418,9 1,1280 0.004 08A-Z48 3,75 383,5 7,294 0,006 0,28 1,169 415 1,1930 0,003 08B-Z48 3,7 371,1 7,239 0,007 0,28 1,146 419,9 1,1680 0,005 08C-Z48 3,77 382,1 7,242 0,005 0,28 1,167 415,2 1,2060 0,003
Las Figuras 4.1.6-26 al 4.1.6-29 presentan los resultados para metales como boro, calcio, potasio y sodio.
000239
Figura 4.1.6-26 Resultados para boro
3.4 3.5 3.6 3.7 3.8 3.9 4
Boro disuleto (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Estaciones de muestreo
Figura 4.1.6-27 Resultados para calcio
350355 360365 370375 380385 390395 400
Calcio disuleto (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Estaciones de muestreo Figura 4.1.6-28 Resultados para potasio
390 395 400 405 410 415 420 425 430
Potasio disuleto (mg/L) A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48 A-Z48 B-Z48 C-Z48
000240
Figura 4.1.6-29 Resultados para sodio
10500 11000 11500 12000 12500 13000
Sodio disuleto (mg/L) 01A-Z48 01B-Z48 01C-Z48 02A-Z48 02B-Z48 02C-Z48 03A-Z48 03B-Z48 03C-Z48 04A-Z48 04B-Z48 04C-Z48 05A-Z48 05B-Z48 05C-Z48 06A-Z48 06B-Z48 06C-Z48 07A-Z48 07B-Z48 07C-Z48 08A-Z48 08B-Z48 08C-Z48
Estaciones de muestreo
000241
Figura 4.1.6-30 Isolíneas de concentración de Boro
000242
Figura 4.1.6-31 Isolíneas de concentración de calcio
000243
Figura 4.1.6-32 Isolíneas de concentración de estroncio
000244
Figura 4.1.6-33 Concentración de fierro
000245
Figura 4.1.6-34 Isolíneas de concentración de litio
000246
Figura 4.1.6-35 Isolíneas de concentración de magnesio
000247
Figura 4.1.6-36 Isolíneas de concentración de potasio
000248
Figura 4.1.6-37 Isolíneas de concentración de sodio
000249
Figura 4.1.6-38 Isolineas de concentración de zinc
