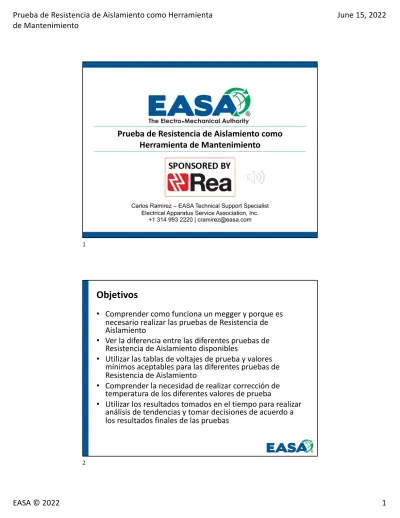

Prueba de Resistencia de Aislamiento como Herramienta de Mantenimiento

Carlos Ramirez – EASA Technical Support Specialist Electrical Apparatus Service Association, Inc.

+1 314 993 2220 | cramirez@easa.com

Prueba de Resistencia de Aislamiento como Herramienta de Mantenimiento

1

Objetivos

• Comprender como funciona un megger y porque es necesario realizar las pruebas de Resistencia de Aislamiento

• Ver la diferencia entre las diferentes pruebas de Resistencia de Aislamiento disponibles

• Utilizar las tablas de voltajes de prueba y valores mínimos aceptables para las diferentes pruebas de Resistencia de Aislamiento

• Comprender la necesidad de realizar corrección de

Contenido

• Aislantes y analogía hidráulica

• Procedimientos de prueba

• Voltajes de prueba vs.

Tensión nominal

• Corrección por temperatura

• Evaluación y análisis de tendencias

3

Materiales Aislantes

• Según la IEEE 1 es un material sólido, líquido o gaseoso adecuado para proporcionar aislamiento eléctrico entre partes sometidas a voltajes diferentes.

• No recibimos ninguna descarga debido al aislamiento.

• La ruptura del aislamiento de como resultado la circulación de corriente en trayectorias no

Fuga de Aislamiento y Fuga de Agua

5

Razones para Realizar Prueba de Aislamiento a Tierra

ü

servicio

ü Decidir si se requieren pruebas adicionales

Prueba de Aislamiento a Tierra

Se realiza con un instrumento llamado megómetro más conocido como “megger”

(nombre comercial de la empresa Megger Group Limited).

7

Prueba de Resistencia de Aislamiento

• Este instrumento genera un voltaje alto en su salida del orden de cientos o hasta miles de voltios y tiene una impedancia interna alta.

• Al aplicar el voltaje de prueba entre los devanados y tierra, la escala del medidor sensa el voltaje entre terminales.

• Si alguna corriente fluye se reduce la lectura

en la escala proporcionando el valor de la

resistencia a tierra obtenida en Mega ohms o

Gohms. (Voltaje/corriente).

Pruebas de Resistencia de Aislamiento v Prueba por lecturas puntual

v Pruebas que dependen del tiempo

9

Pruebas de Resistencia de Aislamiento

vLectura Puntual: Se aplica el voltaje de prueba durante un período fijo de tiempo, normalmente 60 segundos

üLa lectura se corrige a 40 °C

üSe toman los valores corregidos y se dibuja una curva de historia de resistencia de aislamiento

Una caida muy pronunciada indica problemas de aislamiento

• En la zona A se evidencia el deterioro del

aislamiento (humedad, polvo, contaminación, degradación térmica).

• En el punto B se presenta una caida de aislamiento muy pronunciada (fallo)

• El Punto C es el valor del aislamiento después del rebobinado.

11

Aspectos importantes

üPara mejores resultados las pruebas se pueden realizar en las mismas épocas del año (estaciones) üPara poder comparar los resultados las pruebas

deben durar el mismo tiempo .

üPara hacer una comparación adecuada , todos los valores de resistencia de aislamiento deben estar corregidos a la misma temperatura-normalmente a 40 ° C.

Tensiones de prueba recomendadas

13

Valores Mínimos de la Resistencia de Aislamiento

Corrección por Temperatura

• La temperatura hace variar la R de aislamiento de una forma casi exponencial

• Un aumento de 10 °C se refleja en una disminución a la mitad de la R aislamiento

• Una disminución de 10 °C se refleja en un aumento al doble de la R aislamiento.

15

Corrección por Temperatura

• Termoestables:

Modernos(Epoxi o poliéster)

• Termoplásticos:

Asfálticos

• R corregida= R medida x Kt donde Kt es un factor de corrección @ 40 °C

Aislamientos Termoestables- Factores de conversión Ej: IR @ 26 °C = 500 MΩ

Kt = 0.83

IR corregida (40 °C)= 415 MΩ

17

Ejemplo de Análisis de Tendencias

Mohm Temperatura Kt Mohm Corregidos

Enero 100 20 0.76 76

Marzo 67 24 0.81 54

Junio 50 30 0.88 44

Pruebas de DAR e IP

v Su objetivo es evaluar la condición del aislamiento mediante la relación entre dos resultados medidos al mismo voltaje y con diferentes tiempos de duración.

ü DAR (Dielectric Absortion Ratio):

Se utiliza en aislantes en los que la corriente de absorción disminuye rápidamente o por el tipo de instrumento.

ü DAR = MΩ @ 60 s /MΩ @ 30 s.

ü Como el tiempo de prueba es menor el valor del DAR es menor al del IP

19

Pruebas de IP

ü IP (Índice de Polarización): Se utiliza en

aislantes en los que la corriente de absorción NO disminuye rápidamente.

ü Prueba para bobinados de pletina o solera y rara vez en bobinados de alambre redondo ya que en estos la capacitancia a tierra se

estabiliza rápidamente (IP cercano a 1.0- lo que sería un resultado no significativo)

§ IP = MΩ

/ MΩ

Prueba de IP

Sin aplicar un potencial el alineamiento del bipolar

es aleatorio

Sin aplicar un potencial CC la resistividad

aumenta a medida que se alinean los bipolares del dieléctrico

21

Prueba de IP

v Normalmente se toman valores cada 10 segundos durante el primer minuto y después cada minuto hasta completar los 10 (Los Meggers modernos lo hacen automático)

v Con estos valores se dibuja una curva que muestre los valores obtenidos contra el tiempo de prueba v La pendiente de la curva indicará la condición del

Curva de IP

Curva D:Aislamiento bueno con incremento contínuo

Curva E:Se acentúa rápidamente indica humedad, degradación, contaminación, etc.

23

Valores de IP

Otras consideraciones para la prueba de IP

Un IP por arriba de 5 puede indicar un aislamiento muy seco o quebradizo.

Para hacer una comparación adecuada , todos los valores de resistencia de aislamiento deben estar corregidos a la misma temperatura.

25
