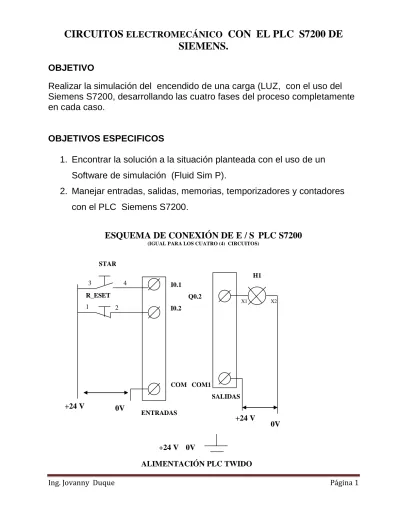

CIRCUITOS ELECTROMECÁNICO CON EL PLC S7200 DE SIEMENS.
OBJETIVO
Realizar la simulación del encendido de una carga (LUZ, con el uso del Siemens S7200, desarrollando las cuatro fases del proceso completamente en cada caso.
OBJETIVOS ESPECIFICOS
1. Encontrar la solución a la situación planteada con el uso de un Software de simulación (Fluid Sim P).
2. Manejar entradas, salidas, memorias, temporizadores y contadores con el PLC Siemens S7200.
ESQUEMA DE CONEXIÓN DE E / S PLC S7200
(IGUAL PARA LOS CUATRO (4) CIRCUITOS)
ENTRADAS
SALIDAS
+24 V 0V
+24 V 0V
ALIMENTACIÓN PLC TWIDO +24 V
0V
Ing. Jovanny Duque Página 2
CASO N°4
La salida del PLC (H1) solo hará (4) cuatro ciclos de encendido (3s) y apagado (3s) al pulsar START.
AL FINALIZAR LAS 4 SECUENCIAS DEBE PULSARCE EL RESET PAREA
INICIAR NUEVAMENTE
Ing. Jovanny Duque Página 3
PROCEDIMIENTO PARA SIMULARLO CON EL PLC S7200
1. INSTALAR STEP 7 MICRO WIN (Software de programación del PLC S7200) 2. INSTALAR EL S7_220.EXE (SIMULADOR DEL PLC-PLC ) CLAVE (6596) 3. INSTALAR EL SOFTWARE PL_SIMU.EXE (SCADA DE S7 200)
CLAVE (9966)
Software Nº 1 STEP 7 MICRO WIN
(Software de programación del PLC S7200)1.1 ABRIR EL PROGRAMA STEP 7 MICROWIN
1.2 ELABORAR LA TABLA DE SIMBOLOS PARA ENTRADAS, SALIDAS, MEMORIAS (RELEES), TEMPORIZADORES Y CONTADORES.
1.3 HACER EL PROGRAMA CON EL BLOQUE DE PROGRAMAS EN DIAGRAMA DE CONTACTOS (KOP)
Ing. Jovanny Duque Página 4
1.4 ) CONFIGURAR EL TIPO DE CPU (EN ESTE CASO CPU 214)Ing. Jovanny Duque Página 5
1. 5) CREE UNA CARPETA EN EL ESCRITORIO CON EL NOMBRE “LUZX3”1.6) GUARDAR EL PROYECTO COMO .MWP “LUZX3.MWP” EN LA CARPETA “LUZX3”
1.7) EXPORTAR EL PROYECTO COMO .AWL “LUZX3.AWL” A LA CARPETA “LUZX3”
Software Nº 2
S7_200.EXE (PLC VIRTUAL)
2.1) ABRIR EL S7_200.EXE (SIMULADOR DEL PLC-PLC VIRTUAL) CON LA CLAVE (6596) 2.2) CONFIGURAR EL TIPO DE CPU (IGUAL A LA USADA EN EL STEP 7 MICRO WIN) EN ESTE CASO CPU 214 (PULSAR TECLA ALT)
2.3) CARGAR PROGRAMA (AWL) (PULSAR TECLA ALT) SOLO BLOQUE LOGICO 2.4) SINCRONIZAR ENTRADAS Y SALIDAS (COMPUTADOR AZUL) (STOP-INT)
Software Nº 3
PC_SIMU.EXE
3.1) ELABORAR EL SCADA CON LAS ENTRADAS Y SALIDAS EN EL PC_SIMU.EXE (CLAVE 9966)
3.2) LA PARTE OPERATICA DEL EQUIPO DEBE AJUSTARSE A LO ESTABLECIDO EN EL ESQUEMA DE CONEXIÓN DE ENTRADAS Y SALIDAS
CONFIGURACIÓN DEL PULSADOR DE INICIO y RESET
Ing. Jovanny Duque Página 6
3.3) CONFIGURACIÓN DE LA LUZ DE SALIDA3.4 ) GUARDAR EL SCADA CON EXTENSION .SIM EN UNA MISMA CARPETA CON EL NOMBRE
“LX3 .SIM” NOTA: “Agregar .sim al nombre del archivo.
3.4) SIMULACION Y RUN
