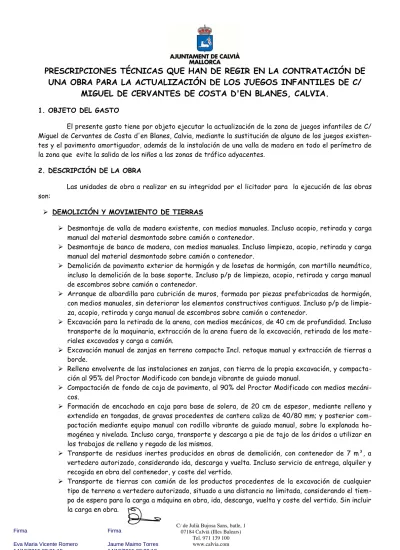

PRESCRIPCIONES TÉCNICAS QUE HAN DE REGIR EN LA CONTRATACIÓN DE UNA OBRA PARA LA ACTUALIZACIÓN DE LOS JUEGOS INFANTILES DE C/
MIGUEL DE CERVANTES DE COSTA D'EN BLANES, CALVIA.
1. OBJETO DEL GASTO
El presente gasto tiene por objeto ejecutar la actualización de la zona de juegos infantiles de C/
Miguel de Cervantes de Costa d'en Blanes, Calvia, mediante la sustitución de alguno de los juegos existen- tes y el pavimento amortiguador, además de la instalación de una valla de madera en todo el perímetro de la zona que evite la salida de los niños a las zonas de tráfico adyacentes.
2. DESCRIPCIÓN DE LA OBRA
Las unidades de obra a realizar en su integridad por el licitador para la ejecución de las obras son:
DEMOLICIÓN Y MOVIMIENTO DE TIERRAS
Desmontaje de valla de madera existente, con medios manuales. Incluso acopio, retirada y carga manual del material desmontado sobre camión o contenedor.
Desmontaje de banco de madera, con medios manuales. Incluso limpieza, acopio, retirada y carga manual del material desmontado sobre camión o contenedor.
Demolición de pavimento exterior de hormigón y de losetas de hormigón, con martillo neumático, incluso la demolición de la base soporte. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.
Arranque de albardilla para cubrición de muros, formada por piezas prefabricadas de hormigón, con medios manuales, sin deteriorar los elementos constructivos contiguos. Incluso p/p de limpie- za, acopio, retirada y carga manual de escombros sobre camión o contenedor.
Excavación para la retirada de la arena, con medios mecánicos, de 40 cm de profundidad. Incluso transporte de la maquinaria, extracción de la arena fuera de la excavación, retirada de los mate- riales excavados y carga a camión.
Excavación manual de zanjas en terreno compacto Incl. retoque manual y extracción de tierras a borde.
Relleno envolvente de las instalaciones en zanjas, con tierra de la propia excavación, y compacta- ción al 95% del Proctor Modificado con bandeja vibrante de guiado manual.
Compactación de fondo de caja de pavimento, al 90% del Proctor Modificado con medios mecáni- cos.
Formación de encachado en caja para base de solera, de 20 cm de espesor, mediante relleno y extendido en tongadas, de gravas procedentes de cantera caliza de 40/80 mm; y posterior com- pactación mediante equipo manual con rodillo vibrante de guiado manual, sobre la explanada ho- mogénea y nivelada. Incluso carga, transporte y descarga a pie de tajo de los áridos a utilizar en los trabajos de relleno y regado de los mismos.
Transporte de residuos inertes producidos en obras de demolición, con contenedor de 7 m³, a vertedero autorizado, considerando ida, descarga y vuelta. Incluso servicio de entrega, alquiler y recogida en obra del contenedor, y coste del vertido.
Transporte de tierras con camión de los productos procedentes de la excavación de cualquier tipo de terreno a vertedero autorizado, situado a una distancia no limitada, considerando el tiem- po de espera para la carga a máquina en obra, ida, descarga, vuelta y coste del vertido. Sin incluir la carga en obra.
SANEAMIENTO Y VARIOS
Formación de canaleta prefabricada de PVC, de 500 mm de longitud, 200 mm de ancho y 130 mm de alto con rejilla de fundición, clase C-250 según UNE-EN 124 y UNE-EN 1433, de 500 mm de longitud y 200 mm de ancho, realizado sobre solera de hormigón en masa HM-25/B/20/I de 15 cm de espesor. Incluso p/p de sentadas con cuña de hormigón HM-25/B/20/I, piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hi- dráulico, incluyendo el relleno del trasdós y la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.
Suministro y montaje de colector enterrado, con refuerzo bajo calzada, formado por tubo de PVC liso, serie SN-4, de 110 mm de diámetro exterior y sección circular, con una pendiente míni- ma del 0,50%, para conducción de saneamiento sin presión, colocado sobre solera de hormigón en masa HM-20/B/20/I de 10 cm de espesor, relleno lateral y superior hasta 30 cm por encima de la generatriz superior con el mismo tipo de hormigón, debidamente vibrado y compactado. Incluso p/p de accesorios, piezas especiales, adhesivo para montaje, sin incluir la excavación ni el poste- rior relleno principal de las zanjas. Totalmente montado, conexionado y probado mediante las co- rrespondientes pruebas de servicio (incluidas en este precio).
Suministro y montaje de arqueta de paso enterrada, prefabricada de hormigón armado de dimen- siones interiores 40x40x60 cm, revocada en su interior, sobre solera de hormigón en masa HM- 20/B/20/I de 15 cm de espesor, con marco y tapa de fundición. Incluso conexiones de conduccio- nes y remates. Totalmente montada, conexionada y probada mediante las correspondientes prue- bas de servicio (incluidas en este precio), incluye la excavación y el relleno del trasdós.
Alzado de las arquetas de alumbrado, con piezas prefabricadas de hormigón, de 40x40x40 cm de medidas interiores, con marco y tapa de fundición.
PAVIMENTOS
Suministro y colocación de piezas de bordillo recto de hormigón de canto romo tipo jardinero, co- locado en forma circular, recibidas con mortero M-5 de consistencia seca y posterior rejuntado de anchura máxima 5 mm con mortero de cemento M-5, para uso en zonas peatonales, realizado sobre firme compuesto por base de hormigón no estructural HNE-20/P/20 de espesor uniforme de 20 cm y ancho de 10 cm a cada lado del bordillo, vertido desde camión, extendido y vibrado con acabado maestreado, según pendientes del proyecto y colocado sobre explanada con índice CBR > 5 (California Bearing Ratio). Incluso p/p de topes o contrafuertes de 1/3 y 2/3 de la altura del bordillo, del lado de la calzada y al dorso respectivamente, con un mínimo de 10 cm, salvo en el caso de pavimentos flexibles.
Formación de pavimento continuo exterior, dibujo imitando tablas de madera, de color claro tipo haya , de hormigón en masa con fibras de 12 cm de espesor, realizado con hormigón HM- 25/B/20/I fabricado en central y vertido con bomba, y fibras de polipropileno; tratado superfi- cialmente con capa de rodadura de con un rendimiento aproximado de 3 kg/m², espolvoreado ma- nualmente sobre el hormigón aún fresco y posterior fratasado mecánico de toda la superficie hasta conseguir que el mortero quede totalmente integrado en el hormigón. Incluso p/p de prepa- ración de la superficie de apoyo del hormigón, panel de poliestireno expandido de 2 cm de espe- sor para la ejecución de juntas de contorno, colocado alrededor de cualquier elemento que inte- rrumpa la solera; emboquillado o conexión de los elementos exteriores (cercos de arquetas, sumi- deros, botes sifónicos, etc.) de las redes de instalaciones ejecutadas bajo la solera; y aserrado
Formación de solera de hormigón armado de 15 cm de espesor, como base para pavimento de zona de juegos infantiles, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con bomba, y malla electrosoldada ME 15x15 Ø6 B 500 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados, con acabado superficial mediante fratasadora mecáni- ca; apoyada sobre capa base existente (no incluida en este precio). Incluso p/p de preparación de la superficie de apoyo del hormigón, extendido y vibrado del hormigón mediante regla vibrante, formación de juntas de hormigonado y panel de poliestireno expandido de 2 cm de espesor para la ejecución de juntas de contorno, colocado alrededor de cualquier elemento que interrumpa la solera; y aserrado de las juntas de retracción, por medios mecánicos, con una profundidad de 1/3 del espesor de la solera y posterior sellado con masilla elástica.
Formación de solera de hormigón armado de 20 cm de espesor, como base para pavimento de zona de juegos infantiles, realizada con hormigón HA-25/B/20/IIa fabricado en central, y verti- do con bomba, y malla electrosoldada ME 15x15 Ø6 B 500 UNE-EN 10080 como armadura de re- parto, colocada sobre separadores homologados, con acabado superficial mediante fratasadora mecánica; apoyada sobre capa base existente (no incluida en este precio). Incluso p/p de prepa- ración de la superficie de apoyo del hormigón, extendido y vibrado del hormigón mediante regla vibrante, formación de juntas de hormigonado y panel de poliestireno expandido de 2 cm de espe- sor para la ejecución de juntas de contorno, colocado alrededor de cualquier elemento que inte- rrumpa la solera; y aserrado de las juntas de retracción, por medios mecánicos, con una profundi- dad de 1/3 del espesor de la solera y posterior sellado con masilla elástica.
Formación de pavimento de absorción de impactos para una altura máxima de caída de 1,0 m, en áreas de juegos infantiles, realizado "in situ", de 30 mm de espesor total, constituido por una capa inferior de gránulos de caucho reciclado SBR de color negro de 20 mm de espesor y una capa superior de gránulos de caucho EPDM de 10 mm de espesor, color a elegir de la carta RAL, unidas ambas capas con un ligante de poliuretano monocomponente, resistente a los rayos UVA, a los hidrocarburos y a los agentes atmosféricos. Incluso p/p de remates, alisado y limpieza. Total- mente terminado sobre una superficie base (no incluida en este precio).
Formación de pavimento de absorción de impactos para una altura máxima de caída de 1,35 m, en áreas de juegos infantiles, realizado "in situ", de 50 mm de espesor total, constituido por una capa inferior de gránulos de caucho reciclado SBR de color negro de 40 mm de espesor y una capa superior de gránulos de caucho EPDM de 10 mm de espesor, color a elegir de la carta RAL, unidas ambas capas con un ligante de poliuretano monocomponente, resistente a los rayos UVA, a los hidrocarburos y a los agentes atmosféricos. Incluso p/p de remates, alisado y limpieza. Total- mente terminado sobre una superficie base (no incluida en este precio).
MOBILIARIO URBANO
Suministro y montaje de valla para área de juegos infantiles tipo CONTENUR o similar, de míni- mo 80 cm de altura, formada por postes verticales de sección mínima 90x90 mm y dos travesa- ños horizontales de madera de pino de sección mínima 70x40 mm, tratada en autoclave, con clase de uso 4 según UNE-EN 335, y tablas verticales de madera de extremos redondeados y cantos romos de sección mínima 90x25 mm y separación máxima entre ellos de 10 cm, con tornillería de acero galvanizado, embutida y protegida con tapones de seguridad, fijada a una base de hormi- gón, fijada a una base de hormigón HM-20/P/20/I. Incluso p/p de replanteo, excavación manual del terreno y fijación del elemento.
Suministro y montaje de valla para área de juegos infantiles tipo CONTENUR o similar, colocada de forma escalonada en tramos de 1m de longitud, de mínimo 80 cm de altura, formada por pos- tes verticales de sección mínima 90x90 mm y dos travesaños horizontales de madera de pino de sección mínima 70x40 mm, tratada en autoclave, con clase de uso 4 según UNE-EN 335, y tablas verticales de madera de extremos redondeados y cantos romos de sección mínima 90x25 mm y separación máxima entre ellos de 10 cm, con tornillería de acero galvanizado, embutida y protegi- da con tapones de seguridad, fijada a una base de hormigón, fijada a una base de hormigón HM- 20/P/20/I. Incluso p/p de replanteo, excavación manual del terreno y fijación del elemento.
Retirada y transporte a las dependencias municipales de un muelle. Incluye la demolición de la ci- mentación existente.
Retirada y transporte a las dependencias municipales de un tobogán-torre. Incluye la demolición de la cimentación existente.
Trabajos de desmontaje del juego infantil tipo muelle y posterior colocación del mismo sobre so- lera de hormigon. Incluye la demolición de la cimentación existente; la adaptación de los pies del juego para su instalación sobre solera; la posterior colocación del juego en la nueva zona; el apor- te de la tornilleria necesaria para su completa colocación y los medios auxilaires necesarios para la completa ejecución de la unidad.
Trabajos de desmontaje del juego infantil Columpio 2 plazas y posterior colocación del mismo so- bre solera de hormigon. Incluye la demolición de la cimentación existente; la adaptación de los pies del juego para su instalación sobre solera; la posterior colocación del juego en la nueva zona;
el aporte de la tornilleria necesaria para su completa colocación y los medios auxilaires neces- arios para la completa ejecución de la unidad.
Trabajos de desmontaje del juego infantil tipo muelle Coche y posterior colocación del mismo so- bre solera de hormigón. Incluye la demolición de la cimentación existente; la adaptación de los pies del juego para su instalación sobre solera; la posterior colocación del juego en la nueva zona;
el aporte de la tornilleria necesaria para su completa colocación y los medios auxilaires neces- arios para la completa ejecución de la unidad.
Suministro e instalación de tobogán de HPL de 18 mm con forma de gusano, rampa de chapa de acero inoxidable estampada de 1mm. de grosor, barra de seguridad y escalones de aluminio con laterales de HPL , para niños de 2 a 5 años, con zona de seguridad de 580 x 350 cm y 1,00 m de altura libre de caída, modelo Maggot de HAGS modelo 8001177 o similar, fijado a una superficie soporte de solera y caucho(no incluida en este precio). Incluso p/p de replanteo, y fijación del juego infantilal suelo con pernos . Totalmente montado y probado por la empresa instaladora me- diante las correspondientes pruebas de servicio (incluidas en este precio).
Montaje de banco modelo ERGO de BENITO URBAN, de 180x83x66 cm con asiento y respaldo de madera tropical y cuerpo estructural de acero, fijado a una superficie soporte de caucho y so- lera. Incluso p/p de recogida de las dependencias municipales, transporte a la obra, replanteo, elementos de anclaje y eliminación y limpieza del material sobrante.
Suministro y colocación sobre la valla de madera de una señal de aluminio de 40 x 40 cm, indican- do la prohibición de entrada de animales.
Inspección y certificación del área mediante la comprobación de los requisitos de cimentaciones, distancia, así como todos los específicos de seguridad y mantenimiento del área; Informe de la inspección del Área y sus juegos; Revisión del suelo de material no compacto y/o del estado del material sintético de la superficie de absorción de impactos; Determinación sobre el terreno de la altura de caída crítica; Cálculo de la absorción de impactos y prueba del HIC con el aceleróme-
Las distintas partidas, junto con sus correspondientes mediciones, quedan reflejadas en el d
ocumento de Presupuesto y Mediciones adjunto.
Estos trabajos incluyen materiales, mano de obra, elevadores en su caso y contenedor de obra para los escombros, ademas de las medidas y protecciones de seguridad y salud necesarias para cumplir con el REAL DECRETO 1627/1997, por el que se establecen Disposiciones Mínimas de Seguridad y Salud en las Obras de Construcción .
El Ayuntamiento de Calviá será responsable de despejar las zonas de trabajo por donde deban discurrir las máquinas y retirar los elementos móviles, etc. También se encargará de los trabajos exterio- res para facilitar la realización de los trabajos y permitir el acceso de la maquinaria.
3. PLAZO DE EJECUCIÓN Y PRESENTACIÓN DE OFERTAS
El plazo de ejecución máximo será de quince días hábiles desde la firma del correspondiente con- trato menor de obras. El licitador presentará el presupuesto adjunto detallado por unidades.
Las ofertas vendrán acompañadas por la documentación técnica del tipo de cerramiento y la fi- cha técnica del tobogán propuesto por cada licitador, a fin de comprobar que se adecuan a las exigencias técnicas establecidas.
4. PRESUPUESTO MÁXIMO DEL GASTO
49.688,80 euros (base imponible) + 21% de IVA (10.434,65 euros) = 60.123,45 euros.
5. FORMA DE PAGO
Las certificaciones estarán sujetas a una medición final, tras la realización de los trabajos.
Se facturará la totalidad del gasto a la fecha de finalización de los trabajos de la actualización de la zona de juegos infantiles de C/ Miguel de Cervantes de Costa d'en Blanes. Esta factura deberá ser conformada por los Técnicos Municipales.
6. SUBCONTRATACIÓN
El contratista podrá concertar con terceros la realización parcial de la prestación.
7. VALORACIÓN DE LAS OFERTAS
La asignación del contrato seguirá como criterio la elección de la oferta más económica que cum- pla con los requerimientos técnicos descritos en el presente pliego así como en los documentos adjuntos, valorándose incluso aquellas ofertas con valores anormales o desproporcionados.
Calvià,
La arquitecta técnica municipal Fdo.: Eva María Vicente
