Propuesta de soluciones adaptativas para el hábitat aplicable al impacto del cambio climático en Cuba

Texto completo

(1)Departamento de Arquitectura. Título del trabajo: Propuesta de soluciones adaptativas para el hábitat aplicable al impacto del cambio climático en Cuba. Tutor: Ernesto Aragón Durán Autor del Trabajo: Humberto Daniel Acosta Salas. -1-. , Junio del 2018.

(2) Este documento es Propiedad Patrimonial de la Universidad Central “Marta Abreu” de Las Villas, y se encuentra depositado en los fondos de la Biblioteca Universitaria “Chiqui Gómez Lubián” subordinada a la Dirección de Información Científico Técnica de la mencionada casa de altos estudios. Se autoriza su utilización bajo la licencia siguiente: Atribución- No Comercial- Compartir Igual. Para cualquier información contacte con: Dirección de Información Científico Técnica. Universidad Central “Marta Abreu” de Las Villas. Carretera a Camajuaní. Km 5½. Santa Clara. Villa Clara. Cuba. CP. 54 830 Teléfonos.: +53 01 42281503-1419. -2-.

(3) Dedicatoria Mamá: Por todo tu tiempo, tu esfuerzo, tu preocupación, por todo lo que has significado para mí, por la imposibilidad de que te rindas.. -3-.

(4) Agradecimientos A mi amigo Alejandro Gaona, a mi tutor Ernesto Aragón y a todos los profesores que de alguna manera han contribuido a mi formación académica y personal.. -4-.

(5) Resumen El cambio climático tiene una tendencia creciente y un fuerte impacto en los asentamientos costeros por su vulnerabilidad y exposición. Para afrontar esto, las comunidades se adecuan y buscan en su gestión alcanzar un hábitat resiliente según sus capacidades adaptativas. Estas experiencias no son suficientemente reconocidas y estudiadas, lo que limita su aprovechamiento. Es aquí donde se inserta la investigación, con el objetivo de sistematizar las prácticas de adaptación al cambio climático del hábitat popular en zonas costeras cubanas. En la investigación se hace una localización y revisión de documentación científica tanto internacional como nacional, acerca de los efectos producidos por el cambio climático en el mundo y en Cuba, en la misma se analizan antecedente históricos que evidencian la ejecución de prácticas adaptativas desde tiempos antiguos así como las tendencias tecnológicas más usadas en la actualidad y cómo estas en muchos casos retoman antiguos conceptos. A forma de referente se hace una selección de casos de estudio pertenecientes al ámbito internacional, los cuales son citados rigiéndose por criterios que permitan que estos casos tengan una posible adaptación al caso cubano, alguno de los cuales son: situación climática similar, tecnologías, materiales, baja complejidad de ejecución de forma tal que permita la participación ciudadana, rentabilidad entre otros, mediante el análisis se identifican cuáles son los aspectos positivos que cada uno de los casos ofrecen en relación a su posible implementación a escala nacional, esto permite identificar cuáles de los ejemplos analizados son los más idóneos. Luego se analiza los mecanismos de gestión y recuperación del hábitat en las zonas costeras de Cuba identificando las deficiencias que presenta, identificando una posible forma de actuación basada en la selección de tecnologías y soluciones seleccionadas con anterioridad, las cuales son convidadas para lograr una única solución adaptada a la realidad nacional que dé respuesta en el corto plazo. Palabras claves: Adaptación, cambio climático, impactos, riesgo, vulnerabilidad.. -5-.

(6) Abstract: Climate change has a growing tendency and a strong impact on coastal settlements due to its vulnerability and exposure. To face this, the communities adapt and seek in their management to reach a resilient habitat according to their adaptive capacities. These experiences are not sufficiently recognized and studied, which limits their use. This is where the research is inserted, with the aim of systematizing the practices of adaptation to climate change of the popular habitat in Cuban coastal areas. The research is a location and review of scientific documentation both international and national, about the effects produced by climate change in the world and in Cuba, in the same analyzed historical background evidence of the implementation of adaptive practices since ancient times as well as the most used technological tendencies at present and how these in many cases take up old concepts. A reference is made to a selection of case studies from the international field, which are cited by criteria that allow these cases have a possible adaptation to the Cuban case, some of which are: similar climate situation, technologies, materials , low complexity of execution in such a way as to allow citizen participation, profitability among others, through the analysis we identify which are the positive aspects that each of the cases offer in relation to its possible implementation at national level, this allows us to identify which of the analyzed examples are the most suitable. Then, the mechanisms of management and recovery of habitat in the coastal zones of Cuba are analyzed, identifying the deficiencies that it presents, identifying a possible form of action based on the selection of previously selected technologies and solutions, which are invited to achieve a single solution adapted to the national reality that responds in the short term. Key words: Adaptation, climatic change, impacts, risk, vulnerability.. -6-.

(7) Índice Introducción: ..................................................................................................... - 9 Capítulo 1 Marco teórico y conceptual sobre el cambio climático y las tecnologías de adaptación ante las variables de mayor impacto en zonas costeras............................................................................................................ - 15 1.1. Términos y conceptos .......................................................................... - 15 -. 1.2 Cambio climático ...................................................................................... - 16 1.2.1 Cambio climático en la actualidad...................................................... - 17 1.2. Efectos del cambio climático en zonas costeras. (Escala Global). ....... - 19 -. 1.4 Actualidad y tendencias tecnológicas asociadas al enfrentamiento contra el cambio climático en zonas costeras............................................................... - 20 1.4.1 Casas sobre pilares (pilotes) ............................................................. - 20 1.4.2 Arquitectura flotante ........................................................................... - 21 1.5 Ejemplos de desastres naturales asociados a la elevación del nivel del mar. 22 1.5.1 Caso de inundación en La Habana (Cuba) ........................................ - 22 1.5.2 Afectaciones provocadas por el huracán Sandy en la región centroamericana. ........................................................................................ - 22 1.6 El cambio climático en zonas costeras de Cuba. ..................................... - 24 1.6.1 Escala nacional de planeamiento ...................................................... - 25 1.6.2 Estrategias ante el cambio climático en las zonas costeras de Cuba. . - 28 1.7 31 -. Tendencias populares de adaptación al C.C en zonas costeras de Cuba. . -. Capítulo 2 Estudio de las tecnologías aplicables a la adaptación del C.C en zonas costeras. ............................................................................................... - 38 2.1 38 -. Necesidades actuales de las tecnologías aplicables al cambio climático. .. -. 2.2 Ejemplos de adaptación en zonas costeras a escala internacional. ........ - 39 2.2.1 Ejemplos de soluciones constructivas. .............................................. - 39 2.2.2 Ejemplo de tecnología constructiva. .................................................. - 52 Capítulo 3. Posible forma de aplicación de las tecnologías propuestas para el caso de Cuba. .................................................................................................. - 61 3.1 Vulnerabilidad de asentamientos costeros ante el impacto de las penetraciones del mar en Cuba. .................................................................... - 61 -7-.

(8) 3.1.1 Tareas del Plan de Estado ................................................................. - 66 3.2 Selección de tecnologías y soluciones convenientes para su posible implementación en zonas costeras de Cuba. ................................................ - 68 3.3 Posible forma de aplicación de las tecnologías seleccionadas. ............... - 70 3.3.1 El problema actual de la recuperación de viviendas afectadas en zonas costeras de Cuba ........................................................................................ - 71 3.4 Análisis de un caso de estudio para la contextualización de la propuesta. .... 72 3.5 Propuesta para la posible forma de actuación en el asentamiento Cabagán. 75 Conclusiones:.................................................................................................. - 76 Referencias Bibliográficas. ........................................................................... - 78 -. -8-.

(9) Introducción: El hombre y su hábitat se han visto perturbados constantemente por el clima, pero son sus variaciones aceleradas y extremas las que producen mayor impacto y preocupación en la actualidad. Las mismas son producto de la explotación desmedida por el hombre de recursos naturales que alteran la atmósfera e inducen el cambio climático. Estas trasformaciones son inevitables e irán más allá de la capacidad de hacerles frente por lo que las sociedades deberán poner en práctica medidas de adaptación. El derretimiento en los glaciares causa inundaciones y erosiones de suelo. El aumento de las temperaturas pueden causar variaciones en los cultivos y sus temporadas de crecimiento, los cuales afectan la seguridad alimentaria, afecta a su vez la distribución de enfermedades vectoriales, como la malaria y el dengue; también estas variaciones en las temperaturas incrementarán los índices de extinción de varios hábitats y especies (hasta un 30% con incremento de 2°C en las temperaturas), afectan particularmente los arrecifes de coral, los bosques tropicales, los hábitats mediterráneos y de montañas. La elevación del nivel medio del mar significa mayor riesgo en la línea costera, particularmente afectará a estados insulares pequeños y países con deltas bajos. Un incremento en los eventos climáticos extremos tendrá un efecto adverso en la salud y las vidas. Para afrontar esto, los asentamientos costeros residentes en hábitat popular se adecuan y buscan en su gestión alcanzar un ambiente resiliente según sus capacidades adaptativas, enfocarse en esta resiliencia social significa, sin dejar de considerar figuras y circunstancias externas, priorizar la adaptación según las posibilidades de las comunidades. Dada su condición insular, Cuba posee peligro de moderado a alto por inundaciones en la generalidad de su litoral lo que afectará doscientos cuarenta y cinco asentamientos costeros. Es aquí donde se inserta el presente trabajo de diploma que constituye una investigación específica para las condiciones internacionales y cubanas, de avances, tecnologías y lecciones aprendidas de caso de adaptación en las comunidades en zonas costeras de riesgo.. -9-.

(10) Los principales efectos del cambio climático sobre el hábitat construido en Cuba se manifiestan en el aumento de la frecuencia e intensidad de fenómenos hidrometeorológicos que cíclicamente afectan al país; la elevación gradual de la temperatura; así como la elevación del mar en las zonas costeras del archipiélago. Además de las estrategias nacionales y medidas generales que se adoptan por los organismos e instituciones para enfrentar el cambio climático, los habitantes llevan a cabo diversas prácticas para adaptarse a las consecuencias de ese problema global, las que permiten que en los lugares que habitan se realicen determinadas innovaciones y adaptaciones para paliar los efectos negativos sobre sus viviendas, al analizar diversos ejemplos se plantea reconocer de qué forma estos pueden servir como impulsores para una posible intervención a escala nacional.. Situación Problémica: En la actualidad existe un fenómeno generalizado a nivel global que implica todo tipo de afectaciones al ser humano conocido como el cambio climático. Nuestro país no está exento de este fenómeno y al presentar un estado insular se ve afectado en gran medida por los impactos que se puedan generar a partir del mismo. Diversos estudios se han realizado, estrategias han sido trazadas, medidas han sido tomadas y soluciones han sido creadas, pero este es un proceso que lleva tiempo y recursos lo cual puede traer consigo la irresponsable acción necesitada de los ciudadanos para la solución momentánea de un problema que puede extenderse a un mediano o largo plazo. El proceso de adaptación a este fenómeno debe ser planificado dentro del hábitat como un esfuerzo conjunto y con impacto directo la escala territorial incluyendo el plano urbano y arquitectónico. El uso de técnicas, soluciones, estrategias, métodos para la mitigación y asimilación del cambio climático en las zonas de mayor impacto son necesarias en nuestro contexto actual, así como el estudio de nuevas alternativas de las mismas que minimicen los riesgos, permita actuar proactivamente y de una manera sostenible podamos enfrentarnos a este factor en el futuro.. - 10 -.

(11) Problema a resolver: ¿Cómo puede contribuirse a la adaptación de los impactos del cambio climático en zonas costeras de nuestro país mediante el estudio, análisis y adaptación de técnicas, métodos, estrategias y soluciones de manera sostenible y multifactorial? Objeto de la investigación: El objeto de estudio del trabajo de diploma es los diferentes tipos de soluciones adaptativas para mitigar los efectos del cambio climático en las zonas costeras de mayor vulnerabilidad de nuestro país. Objetivo general: Proponer soluciones que permitan la adaptabilidad de las zonas costeras que reciben un mayor impacto de del cambio climático en nuestro país. Objetivos específicos: 1. Establecer el marco teórico conceptual de las tecnologías y soluciones de adaptación al cambio climático, los antecedentes a escala internacional y nacional, la actualidad del tema tanto en estos ámbitos y el impacto en zonas de similar vulnerabilidad con respecto a nuestro país. 2. Analizar los casos que tengan una posible adaptación a las zonas costeras de riesgo de nuestro país. Establecer un marco comparativo que permita la articulación de las mejores soluciones aplicables a la actualidad cubana y cuales pudieran ser las áreas de mejor aprovechamiento de estas tecnologías. 3. Realizar una propuesta de soluciones adaptativas que pueda permitir en un corto plazo la disminución del impacto del cambio climático en las zonas costeras de mayor riesgo y permitir la sostenibilidad de un hábitat futuro. Hipótesis de trabajo: Mediante la aceptación e implementación de nuevas tecnologías y soluciones adaptativas que permitan un enfoque multifactorial, innovador y preventivo de los impactos del cambio climático en las zonas costeras de mayor riesgo, permitirá la disminución de las variables de mayor influencia de este fenómeno y contribuirá al desarrollo sostenible futuro del hábitat. Resultados esperados: - 11 -.

(12)  El estado del arte sobre las tecnologías de adaptación ante el cambio climático en el ámbito nacional e internacional, así como la actualidad del tema en cuestión.  El análisis concreto y profundo de las tecnologías que pueden ser utilizadas en las zonas de mayor impacto de las variables del cambio climático.  La propuesta de soluciones tecnológicas que se adapten al marco actual de las zonas de mayor riesgo ante el cambio climático en nuestro país. Los resultados del trabajo de diploma contribuirán al proyecto de colaboración internacional entre la Agencia Suiza para el Desarrollo y la Cooperación (COSUDE) y la Universidad Central “Marta Abreu” de Las Villas que lleva por nombre “Implementación de estrategias para la gestión local del hábitat a escala municipal (Hábitat 2)”.De igual manera contribuirá al proyecto de colaboración internacional Adaptación al Cambio Climático en Asentamientos Informales de América Latina y el Caribe del (IDRC) y la Facultad de Construcciones de la Universidad Central «Marta Abreu» de Las Villas. Proceso Metodológico Se desarrollará en tres etapas: 1. Etapa documental: Se aplicarán métodos de búsqueda y análisis de información científica en fuentes documentales autorizadas, cubanas y extranjeras; con énfasis en bibliografía de mayor nivel científico obtenida de fuentes internacionales. Se hará un análisis de la información procesada y discusión de problemas vinculados con el sistema de términos, conceptos y métodos relacionados al cambio climático y su influencia en zonas de riesgo. Como resultado de la etapa se configurará el Estado del Arte en las problemáticas discutidas, que servirá de marco al resto del trabajo. 2. Etapa propositiva: Se aplicarán métodos de análisis-síntesis y métodos inductivo-deductivos. En el primer caso por el análisis de los principales elementos metodológicos encontrados en la etapa documental y su síntesis en el Estado del Arte. En el segundo caso, los métodos inductivos se basarán - 12 -.

(13) en la información acerca de las experiencias y conocimientos en los casos de estudio seleccionados, lo que permitirá a nivel deductivo establecer características de cada caso. Como resultado de la etapa se dispondrá de una serie de tecnologías que pueden ser adaptables a las zonas de mayor impacto del cambio climático en nuestro país. 3. Etapa conclusiva: Se realizará la propuesta de un grupo de tecnologías adaptativas que permitan la disminución de las variables de mayor impacto en las zonas de riesgo de nuestro país y su sostenibilidad futura.. Esquema metodológico.. CLIMA •Variabilidad natural •Cambio climático antropógeno •Riesgo de destre. SOLUCIONES INTERNACIONALES •Posible adaptabilidad a Cuba •Análisis y aspectos positivos. - 13 -. ADAPTACIÓN •Identificación de problemas existentes •Propuesta.

(14) CAPITULO 1. Marco teórico y conceptual sobre el cambio climático y las soluciones de adaptación ante las variables de mayor impacto en zonas costeras.. - 14 -. Humberto Daniel Acosta Salas.

(15) Capítulo 1 Marco teórico y conceptual sobre el cambio climático y las soluciones de adaptación ante las variables de mayor impacto en zonas costeras. En el presente capítulo se exponen los términos y conceptos que serán tratados en el trabajo como lo son: cambio climático (C.C), adaptación, resiliencia, además de mostrarse datos y gráficas que muestran los efectos del C.C en la actualidad y la tendencia de incremento de dichos efectos a escala global, haciendo un acercamiento más específico en los efectos ocasionados en las zonas costeras, destacando así las inundaciones a causa del incremento del nivel del mar. Estas condiciones han provocado que dichas poblaciones realicen acciones para adaptarse a la difícil situación existente, pero no lo hacen de la misma manera sino que se marcan diferentes tendencias en las que destacan, las casas sobre pilotes o palafitos y las casas flotantes en diferentes variantes. En la actualidad contamos con varios ejemplos de cómo el C.C está afectando el hábitat, principalmente en zonas de riesgo por inundaciones, por lo que Cuba cuenta con una escala nacional de planeamiento en la que sale a relucir el plan de estado llamado Tarea Vida, la cual está orientada a la protección de las zonas costeras cubanas con acciones concretas. Finalmente se analizan las tendencias populares en zonas ante los efectos del C.C en Cuba, lo que ofrece una idea del estado en que se encuentran y los criterios y tecnologías en que se basan estos casos adaptativos. 1.1 Términos y conceptos Cambio climático: Cambio de clima atribuido directa o indirectamente a la actividad humana, que altera la composición de la atmósfera mundial y que se suma a la variabilidad natural del clima observada durante períodos de tiempo comparables, como mínimo de 30 años.. - 15 -.

(16) Adaptación: Contempla los estudios y soluciones para disminuir en lo posible la vulnerabilidad general ante los impactos del cambio climático. En los sistemas humanos, las acciones tratan de moderar los daños o aprovechar las oportunidades beneficiosas. En algunos sistemas naturales, la intervención humana puede facilitar el ajuste al clima proyectado y a sus efectos. Resiliencia: (El concepto de resiliencia en realidad abarca muchos aspectos, tiene variedad de sinónimos y según qué temática aborde se le asigna una definición más concreta y adaptada al sector o situación.) . En ingeniería, energía de deformación ante un material (por unidad de volumen) que puede ser recuperada de un cuerpo desfigurado cuando cesa el ahínco que causa la deformación (Oxford, 2017).. . En urbanismo, es la capacidad de la urbe para resistir una amenaza, asimismo absorber, amoldarse y recobrarse de sus efectos de forma oportuna y eficaz, incluye la preservación y restauración de sus estructuras y funciones básicas (Oxford, 2017).. 1.2 Cambio climático El cambio climático es un cambio en la distribución estadística de los patrones meteorológicos durante un periodo prolongado de tiempo (décadas a millones de años). Puede referirse a un cambio en las condiciones promedio del tiempo o en la variación temporal meteorológica de las condiciones promedio a largo plazo (por ejemplo, más o menos fenómenos meteorológicos extremos). Está causado por factores como procesos bióticos, variaciones en la radiación solar recibida por la Tierra, tectónica de placas y erupciones volcánicas. También se han identificado ciertas actividades humanas como causas significativas del cambio de clima reciente, a menudo llamado calentamiento global . Los científicos trabajan activamente para entender el clima pasado y futuro mediante observaciones y modelos teóricos. Se ha recopilado un registro climático, que se extiende profundamente en el pasado de la Tierra y continúa - 16 -.

(17) construyéndose, basado en la evidencia geológica a partir de perfiles térmicos de perforaciones, núcleos removidos de profundas acumulaciones de hielo, registro de la flora y fauna, procesos glaciares y peri glaciares, isótopos estables y otros análisis de las capas de sedimento y registros de los niveles del mar del pasado. El registro instrumental provee de datos más recientes. Los modelos de circulación general, sustentados por las ciencias físicas, se usan a menudo en los enfoques teóricos para corresponder a los datos del clima pasado, realizar proyecciones futuras y asociar las causas y efectos del cambio climático (Anónino, 2018). 1.2.1 Cambio climático en la actualidad. A finales del siglo XVII el hombre empezó a utilizar combustibles fósiles que la Tierra había acumulado en el subsuelo durante su historia geológica. La quema de petróleo, carbón y gas natural ha causado un aumento del CO2 en la atmósfera que últimamente es de 1,4 partes por millón al año y produce el consiguiente aumento de la temperatura. Se estima que desde que el hombre mide la temperatura hace unos 150 años (siempre dentro de la época industrial) esta ha aumentado 0,5 °C y se prevé un aumento de 1 °C en el 2020 y de 2 °C en el 2050 (Anónimo, 2016). Además del dióxido de carbono (CO2), existen otros gases de efecto invernadero responsables del calentamiento global, tales como el gas metano (CH4) óxido nitroso (N2O), Hidrofluorocarbonos (HFC), Perfluorocarbonos (PFC) y Hexafluoruro de azufre (SF6), los cuales están contemplados en el Protocolo de Kioto (Concepción, 2017). Rachel Kyte, vicepresidente para Desarrollo Sostenible del Banco Mundial anunció en el año 2013, que el costo económico por los desastres naturales aumentó cuatro veces desde 1980 (Anónimo, 2016). A continuación, se muestran dos gráficos que explican el incremento de los desastres naturales asociados al cambio climático.. - 17 -.

(18) Fig. 1.1 Comportamiento del cambio climático (Concepción, 2017).. Fig.1.2 Número de eventos con tendencia de crecimiento 1980-2010 (Ruckvericherungs,. 2011) - 18 -.

(19) Los modelos sociales y ambientales de desarrollo, así como el urbanismo incoherente puede aumentar la exposición y la vulnerabilidad de una ciudad o un área local determinada, por lo tanto, pueden agravar el riesgo de un desastre. Podríamos resumirlo en la siguiente ecuación (Concepción, 2017):. Fig. 1.3. Expresión de riesgo de desastre (Concepción, 2017).. 1.3 Efectos del cambio climático en zonas costeras. (Escala Global) (Rodríguez et al., 2011)..  Los pequeños territorios insulares, […], poseen características que los hacen especialmente vulnerables a los efectos del cambio climático, al aumento del nivel del mar y a los fenómenos extremos.  El deterioro de las condiciones costeras, por ejemplo, debido la erosión de las playas y la decoloración de los corales, se espera que afecte a los recursos locales, por ejemplo, la pesca y reduzca el valor de los destinos turísticos.  Se espera que la subida del nivel del mar agrave las inundaciones, las mareas de tempestad, la erosión y otros riesgos costeros, y que amenace así a las principales infraestructuras, los asentamientos y las instalaciones que sostienen los medios de subsistencia de las comunidades isleñas.  Se prevé que, para mediados de siglo, el cambio climático disminuya los recursos hídricos en los pequeños territorios insulares, […], hasta el punto de volverse insuficientes para cubrir la demanda durante los períodos de baja precipitación.. - 19 -.

(20) 1.4 Actualidad y tendencias tecnológicas asociadas al enfrentamiento contra el cambio climático en zonas costeras. 1.4.1 Casas sobre pilares (pilotes) Las casas sobre pilares (“pilotes “) son la respuesta ancestral y contemporánea cuando erigir cimientos no es viable por cuestiones estéticas o estructurales, ya sea en la playa, terrenos pantanosos, rocosos, con fuerte pendiente, vegetación protegida o rica vida salvaje . Los palafitos, o construcciones básicas sobre pilares de madera, se inspiran en la estructura de las especies vegetales de manglares y lagunas, que no se sostienen por un único tronco, sino que buscan resistencia y estabilidad con varios puntos de apoyo sobre un terreno inestable (Anónimo, 2016). La construcción residencial ha sabido adaptarse a los obstáculos de construir sobre terrenos difíciles e inestables, o que en ocasiones merecen especial atención, al encontrarse en zonas que pueden anegarse o que merecen especial protección (Ruckvericherungs, 2011). Aumento de la construcción sobre pilares en zonas de riesgo. Estados Unidos es uno de los países más afectados por huracanes, este país ha sufrido en los últimos 8 años los huracanes más costosos de su historia (Sandy, Rita y Katrina) afectando principalmente a Florida, por lo que puede apreciarse un incremento del interés de esta población por la viviendas sobre pilares.. Fig.1.4 y Fig. 1.5 Afectación huracán Katrina (Adquitectura, 2014).. - 20 -.

(21) Pero la batalla por lograr unos cimientos consistentes sobre terreno vulnerable a inundaciones y clima extremo no acaba de empezar. En torno a ríos y zonas de fuertes lluvias de América del Sur, África y Asia, las construcciones sobre pilares forman parte del paisaje desde tiempos inmemoriales.. Fig.1.6 y 1.7 Ejemplo de viviendas sobre pilares (Adquitectura, 2014). 1.4.2 Arquitectura flotante Con el aumento del nivel del mar y la perdida de territorio que esto representa, se hace cada vez más necesario que nuestra arquitectura sea capaz de convivir con esa realidad, por lo que no resulta descabellado el creciente interés en la arquitectura flotante.. Fig.1.8 Vistas de casa Flotante (Adquitectura, 2014).. - 21 -.

(22) 1.5 Ejemplos de desastres naturales asociados a la elevación del nivel del mar. 1.5.1 Caso de inundación en La Habana (Cuba) Las altas temperaturas que ha vivido Cuba dieron paso a intensas lluvias en el occidente de la isla y en La Habana, donde las precipitaciones provocaron inundaciones en zonas bajas y cortes en el fluido eléctrico, entre otros. Afectaciones:  Inundaciones de gran consideración en partes bajas de la capital.  Interrupciones en el fluido eléctrico.  Interrupciones en la comunicación de teléfonos celulares.  Dificultades en el tráfico rodado Se registró 38,7 en la provincia oriental de Holguín, el segundo valor más alto en la historia de la isla desde que iniciaron estos registros.. Fig. 1.10.Indundaciones provocadas por lluvias en La Habana (James, 2018).. 1.5.2 Afectaciones provocadas por el huracán Sandy en la región centroamericana. Centroamérica es la región más afectada por huracanes a nivel mundial, esto está condicionado mayormente por su ubicación geográfica, pero al estar conformada en su mayoría por países subdesarrollados y con bajo nivel de planificación provoca que las afectaciones tengan un mayor impacto tanto en la población como en la economía. - 22 -.

(23) Informe de situación de la Organización Panamericana de la Salud (OPS) y la Organización Mundial de la Salud (OMS) No. 2- Huracán Sandy-2 de noviembre de 2012: Afectaciones en EE.UU:  90 fallecidos a causa de la tormenta.  Se evacuaron 3 hospitales en New York  Pérdida del fluido eléctrico  Importantes pérdidas materiales Afectaciones en las Bahamas:  37 muertos y 12 desaparecidos  Corte del fluido eléctrico  Importantes daños en viviendas  Daños en viales  Evacuación de personal a causa de inundaciones costeras Afectaciones en Haití:  Haití fue golpeado por la tormenta tropical Isaac a finales de agosto de 2012, el número de casos de cólera ha ido en aumento cada mes y el número de muertes fue mayor que en meses anteriores de este año.  Deterioro aún mayor del fondo habitacional  Pérdidas importantes en la agricultura  Deterioro de viales  Grandes inundaciones Afectaciones en Jamaica:  el huracán Sandy causó una muerte y dejó 237 heridos.  El Ministerio de Salud informó que 51 establecimientos de salud sufrieron algún tipo de daño (50% de los cuales son menores). - 23 -.

(24)  El 80 % de la población perdió los servicios de agua y electricidad. 1.6 El cambio climático en zonas costeras de Cuba. (Tamayo, 10 de julio del 2017).. Cuba está conformada por un archipiélago con dos islas grandes y más de 2500 cayos y una línea de costa que supera los 6 000 km, con una morfología costera variada y propicia en determinados sectores a la entrada del mar en tierras ocupadas históricamente por asentamientos humanos que tradicionalmente se han dependido económicamente de los recursos marinos de la plataforma insular. El clima en el archipiélago cubano es cada vez más cálido y extremo. La temperatura media anual aumentó 0,9 grados centígrados desde mediados del siglo pasado. Se ha observado gran variabilidad en la actividad ciclónica y en lo que va de siglo hemos sido afectados por nueve huracanes intensos, hechos sin precedentes en la historia. Desde 1960 el régimen de lluvias ha cambiado, incrementándose significativamente las sequías; y el nivel del mar ha subido 6,77 centímetros como promedio, hasta la fecha. Las inundaciones costeras ocasionadas por la sobrelevación del mar y el oleaje, producidos por huracanes, frentes fríos y otros eventos meteorológicos extremos, representan el mayor peligro por la destrucción que causan del patrimonio natural y el construido en la costa. Hay un deterioro acumulado en los principales elementos de protección costera, como las playas arenosas, los humedales, manglares, bosques y herbazales de ciénagas, las crestas de arrecifes de coral, los que de modo integrado amortiguan el impacto del oleaje provocado por estos fenómenos naturales. Las consecuencias del cambio climático sobre el desarrollo socio-económico de la nación ya están a la vista. Todos tenemos una cuota de responsabilidad en la reducción de los daños presentes y futuros, como los narrados en las reseñas - 24 -.

(25) periodísticas sobre la reunión del Consejo de Ministros donde se aprobó, el pasado 25 de abril, el Plan de Estado para el Enfrentamiento al Cambio Climático. 1.6.1 Escala nacional de planeamiento Se identifica la problemática a escala nacional y se estudian las series históricas de los eventos meteorológicos extremos: huracanes y la ocurrencia asociada a los mismos, las bajas extra tropicales, los frentes fríos y los vientos sures que producen con carácter súbito inundaciones costeras por sobrelevación del nivel del mar y por lluvias en localidades con déficit de drenaje (Boquet and Favier, 2009). Se elaboró a escala nacional el mapa de peligro de inundaciones por surgencia para 26 sectores costeros predeterminados por sus características morfológicas, que reflejan la altura de las inundaciones, y el periodo de retorno de la surgencia, calculada mediante modelos matemáticos confeccionados al efecto y comprobados en la práctica a través de estudios históricos y comprobación in situ en los últimos eventos que han afectado al territorio nacional; se evalúa la vulnerabilidad de los asentamientos costeros en dependencia de su distancia a línea de costa, altura sobre el nivel del mar, estado y tipo de las viviendas, infraestructura técnica e instalaciones económicas, tipo de costa, entre otros aspectos, que permiten elaborar mapas de vulnerabilidad que al compararse con los mapas de peligro permiten identificar el grado de riesgo que presenta cada asentamiento (Otero and Peréz, 26 de mayo del 2005). Se concluye que en las zonas costeras de Cuba vive 1,4 millones de habitantes que se concentran en 245 asentamientos, de ellos 64 urbanos y 181 rurales que están expuestos en mayor o menor grado al impacto de inundaciones por penetraciones del mar. En zonas bajas por debajo de 1 m de altura se localizan 94 asentamientos y una población de 100 mil habitantes, en la actualidad 53 asentamientos han sufrido. en. alguna. oportunidad. inundaciones. por. penetración. del. mar. fundamentalmente por la surgencia de huracanes (Otero and Peréz, 26 de mayo del 2005).. - 25 -.

(26) Los estudios reflejan que 107 asentamientos presentan mayor riesgo, 43 urbanos y 64 rurales que concentran más de 1 millón de habitantes; estos asentamientos requieren la implementación de soluciones individuales para la adaptación y enfrentamiento a la situación actual y la proyectada que se caracteriza por la entrada en un ciclo donde se incrementa el número de huracanes en el Caribe. Las soluciones recomendadas desde la escala nacional comprende el acomodamiento de las viviendas e instalaciones in situ en 77 asentamientos, la retirada definitiva de 5 asentamientos rurales a zonas interiores del territorio en busca de salvaguardar las vidas humanas y los recursos económicos, la protección mediante estructuras ingenieras en 12 y por último regular el crecimiento en 13. El ordenamiento territorial en la escala nacional contribuye a la reducción de desastres, mediante la identificación de los problemas y brindando prioridad a las soluciones ante los riesgos naturales de los diversos tramos costeros y los asentamientos enclavados en los mismos y propone el cuerpo de medidas encaminadas a proteger las actividades económicas y sociales de los asentamientos, evitando desarraigar a la población de las localidades interesadas, mejorando las condiciones ambientales y de seguridad para la vida, aspectos que se profundizan en las restantes escalas del planeamiento hasta entrar en las fases de implementación directa de las soluciones y el control del territorio. Además nacionalmente se enfrentan proyectos de investigación - intervención útil a los decisores, alguno de ellos con la intervención y apoyo de organismos internacionales como el PNUD, UNESCO, entre otros (Otero and Peréz, 26 de mayo del 2005).. - 26 -.

(27) Proporción de viviendas afectables al 2050 y 2100 por el Cambio Climático. Fig.1.11. Proporción de viviendas afectables (Boquet and Favier, 2009). Rangos de afectación en viviendas – Huracán V en Escenario 2050. Fig.1.12. Rangos de afectación en viviendas (Boquet and Favier, 2009). Ciudad de La Habana. La Habana Matanzas. Villa Clara. Pinar del Río Cienfuegos. Sancti Spíritus. Ciego de Ávila. Camagüey Isla de la Juventud. Las Tunas Holguín. Viviendas afectables Eventos extremos - Escenario 2050 Granma 34,200 18,400 11,400 5,300 1,000. -. 54,400 34,200 18,400 11,400 5,300. (2) (2) (5) (3) (3). Santiago de Cuba. 0. 100. Guantánamo. 200. Fuente: Proyecto 11 - Año 2010 Base Cartográfica GeoCuba. Fig.1.13. Viviendas Afectadas en el país(Boquet and Favier, 2009). - 27 -.

(28) 1.6.2 Estrategias ante el cambio climático en las zonas costeras de Cuba. Tarea Vida (Acciones estratégicas)  No permitir la construcción de nuevas viviendas en los asentamientos costeros amenazados que se pronostica su desaparición por inundación permanente y los más vulnerables. Reducir la densidad demográfica en las zonas bajas costeras.  Desarrollar concepciones constructivas en la infraestructura, adaptadas a las inundaciones costeras para las zonas bajas.  Adaptar las actividades agropecuarias, en particular las de mayor incidencia en la seguridad alimentaria del país, a los cambios en el uso de la tierra como consecuencia de la elevación del nivel del mar y la sequía.  Reducir las áreas de cultivo próximas a las costas o afectadas por la intrusión salina. Diversificar los cultivos, mejorar las condiciones de los suelos, introducir y desarrollar variedades resistentes al nuevo escenario de temperaturas.  Planificar en los plazos determinados los procesos de reordenamiento urbano. de. los. asentamientos. e. infraestructuras. amenazadas,. en. correspondencia con las condiciones económicas del país. Comenzar por medidas de menor costo, como soluciones naturales inducidas (recuperación de playas, reforestación).. La tarea vida comprende un amplio plan de acción ante los efectos del cambio climático en las zonas costeras (Anónimo, 2017).Como forma de ejemplo se presenta Concertar como Cronograma de Trabajo para la implementación de las tareas a ejecutar en las zonas, áreas y lugares identificados en la provincia de Villa Clara como priorizados, el siguiente: Para los Cayos Turísticos de Villa Clara (Las Brujas, Ensenachos y Santa María).. - 28 -.

(29) Responsables: Delegaciones ALMEST y GAVIOTA Centro. Empresa Servicios Ingenieros del INRH y Delegación INRH Villa Clara. Empresa Acueducto y Alcantarillado Cayo Santa María Inversiones GAMMA (CITMA). Dirección Provincial de Servicios Comunales. Empresa Eléctrica Villa Clara. Tabla 1. Principales acciones y tareas de la Tarea Vida. ACCIONES Y TAREAS ACCIONES Corto Plazo Mediano (2020) Plazo (2030). Largo Plazo (2050). Muy Largo Plazo (2100). Vertimiento de arena en las playas La Salina y Caracol en cayo Las Brujas; Piedra Movida, Las Coloradas y Perla Blanca en cayo Santa María.. TAREAS. 1. Elaborar y someter a la aprobación los proyectos, tramitar las autorizaciones y Licencias requeridas, negociar el financiamiento y efectuar la contratación de los ejecutores. Fecha de cumplimiento: Julio 2017. 2. Asegurar la logística requerida para la intervención de rehabilitación. Fecha de cumplimiento: Septiembre 2017. 3. Acondicionar las áreas a rehabilitar con acciones de retiro de sombrillas y elementos ubicados en las playas que dificulten la tarea, acondicionamiento de accesos, etc. Fecha de cumplimiento: Septiembre 2017. 4. Efectuar el vertimiento de arena. - 29 -.

(30) Fecha de cumplimiento: Octubre - Diciembre 2017. Relocalización de las descargas de los efluentes tratados de las PTR Ensenachos, Dunas y Estrella hacia humedales naturales para la fitofiltración de los nutrientes. Monitoreo de la calidad del acuatorio marino bajo la influencia de las descargas de los efluentes tratados y de la explotación turística, con implementación de un sistema de alerta temprana que permita la toma de decisiones en relación con mantener la sostenibilidad de su explotación y de la calidad ambiental.. 1. Ejecutar la inversión para la relocalización de las descargas de efluentes tratados de las PTR Ensenachos, Dunas y la Estrella hacia humedales naturales donde se propicie la fitofiltración de nutrientes. Fecha de cumplimiento: Julio 2017- Diciembre 2018.. Aseguramiento del manejo de los desechos sólidos generados en el Polo Turístico.. 1. Ejecutar la inversión de la Estación de Trasferencia de desechos sólidos de Cayo Español de Adentro. Fecha de cumplimiento: Julio 2017- Diciembre 2018.. 1. Elaborar la matriz de monitoreo para la evaluación de la calidad del acuatorio marino bajo la influencia de la actividad turística, e implementar un sistema de alerta temprana que permita la toma de decisiones. Fecha de cumplimiento: Enero 2018. 2.. Realizar el levantamiento de información y evaluación de las variables seleccionadas. Reporte de los resultados Fecha de cumplimiento: Enero 2019 – Diciembre 2030. 1. Inducir la aplicación de buenas prácticas en la segregación diferenciada y almacenamiento transitorio en las instalaciones, la reutilización de los desechos que constituyan materias primas, la transportación y loa disposición final de los desechos sólidos. Definir, proyectar y ejecutar las - 30 -.

(31) inversiones requeridas para ello, en cuanto a instalaciones, equipamiento y tecnología, por Servicios Comunales, Empresa Porcina Villa Clara y Empresa de. 1.7 Tendencias populares de adaptación al C.C en zonas costeras de Cuba. Algunas de las comunidades cubanas que se encuentran en zonas de riesgo han logrado concretar soluciones que les permite adaptarse a las condiciones reales en que viven, de una forma espontánea pero que no dejan de resultar interesantes y por lo cual atreves de su estudio estas pueden aportar significativamente a proyectos futuros. 1.7.1 Aspectos generales de adaptación al C.C en zonas costeras de Cuba Las prácticas de adaptación al cambio climático realizadas por los pobladores en Cuba se apoyan en la experiencia y saberes populares y se perfeccionan con el tiempo y la confirmación en la práctica. Las formas de accionar que se muestran a continuación se realizan en medida de sus posibilidades económicas y, en ocasiones, al margen de la legalidad. Han demostrado ser eficientes por su resistencia a las situaciones meteorológicas medias, por ser económicas, y por utilizar técnicas y materiales tradicionales y locales.  Uso de barreras naturales a la penetración del mar en zonas bajas en la costa. Cercas rústicas en la primeria línea seguida de setos de mangle que evitan el arrastre de la tierra luego de la penetración del mar y, con cierta efectividad, la - 31 -.

(32) entrada de este. Resistente al empuje promedio del mar, al salitre y a la humedad. La vegetación es natural de la zona y se poda manteniendo una altura máxima en correspondencia al nivel histórico que ha alcanzado el mar en casos de fenómenos hidrometeorológicos y el que le permite la visual directa al mar. Esta poda va de mayor a menor altura siendo la parte más alta la primera línea frente al mar.  Uso de barreras pétreas a la penetración del mar en zonas bajas en la costa. Malecones con materiales pétreos. Más resistentes que la solución con madera y manglar. Es una práctica duradera con función de rompeolas, contener la erosión del terreno y evitar la penetración del mar. Resistente al empuje promedio del mar, al salitre y a la humedad y su altura se encuentra en correspondencia con el nivel que alcanza la marea alta.  Pasarelas y caminos elevados sobre el terreno. Pasarelas de madera elevada con pequeños pilotes que se colocan según el recorrido frecuentado hacia el mar y letrinas. La altura desarrollada es suficiente para no interrumpir la conexión durante inundaciones leves. Con fines similares se desarrollan caminos rústicos con piedras del lugar para sortear lugares inundados. Tanto los pilotes como las losas son elementos locales y se ubican a distancias relativas al paso de un adulto. Son materiales resistentes al salitre, de alta durabilidad y resistencia.  Soluciones locales para el drenaje del agua de mar Canales de drenaje de agua hasta la costa y terreno permeable en los alrededores. Su objetivo fundamental es la evacuación de aguas aprovechando la pendiente natural del terreno y el recorrido creado por estas. Se ha desarrollado un sistema de redes donde existen maestras que bordean caminos y secundarias, cercanas a las viviendas y algunas tuberías desembocan en ellos. Se evita la construcción de pavimentos en el terreno para tener mayor cantidad de superficie permeable en. - 32 -.

(33) caso de penetración. Se les da mantenimiento periódico para que mantengan la pendiente necesaria que permita que el agua corra y no se acumule.  Alternativas para la evacuación de residuales. Una práctica o costumbre de algunas viviendas de la primera línea de costa es ubicar letrinas sobre el nivel medio del mar a la cual se llega a través de pasarelas y muelles sobre pilotes de tal manera que hay un tiro directo de los desechos al mar. Aunque es cuestionable desde el punto de vista ambiental, esta solución se ve influida por las limitaciones legislativas que impiden modificar o crear nuevas construcciones a las edificaciones de la primera línea de costa y al hecho de que en marea alta aumenta el manto freático y la fosa se inunda imposibilitando la evacuación de aguas grises y negras.  Elevación permanente del nivel de facilidades domésticas externas. Con el objetivo de evitar la inundación, aprovechando el uso tradicional de pilotes, ubican ciertas facilidades domésticas para refugiar animales y artes de pescas. Estos resisten al empuje promedio del mar, al salitre y a la humedad. Su altura promedio se encuentra en correspondencia con el nivel que alcanza la marea alta referenciada por los antepechos de las ventanas. Es una de las prácticas en que más se evidencia la reutilización de materiales.  Elevación del nivel de piso de la vivienda. Gradual incremento del nivel de piso terminado en viviendas en casos en que esto es efectivo según el nivel que alcanza el mar durante moderadas inundaciones.  Cambio de materiales por otros más resistentes en paredes exteriores. La sección inferior de las paredes y las fachadas directas al mar resultan más dañadas que el resto por el constante impacto de humedad y deben ser cambiados por los materiales disponibles. Se reservan los materiales más durables para las secciones que se enfrentan a una mayor acción destructiva por la incidencia del - 33 -.

(34) mar. En el caso en el que se transforme toda la vivienda con bloques de hormigón que son prohibidos por la ley se utiliza la técnica popularmente nombrada “detrás de la fachada” que consiste en la construcción de toda la vivienda en el interior y posteriormente eliminar la estructura de madera que la cubre.  Reforzamiento estructural utilizando materiales más durables. Se refuerzan partes de la estructura de la vivienda para poseer un espacio resistente a fenómenos hidrometeorológicos extremos y utilizarlos para asegurar sus pertenencias en caso de inundaciones elevándolos ya que la mayoría no llega al techo dejando un espacio para almacenaje. Destacan en estas transformaciones las paredes intermedias de las viviendas, closet y servicios sanitarios. En ocasiones se crean pequeños núcleos rígidos provisionales para resistir el evento. Además, se fortalecen la carpintería donde se refuerza la unión de ventanas y puertas con las paredes mediante el uso de pernos.  Cambio de materiales por otros más resistentes en cubiertas. Las modificaciones a las cubiertas se han realizado generalmente después de un evento hidrometeorológico que destruyó o deterioró la anterior. Son resistentes a la salinidad y a eventos extremos si se colocan con todas las regularidades técnicas necesarias. Además, se refuerzan con barras de acero soldadas, sacos de arena y pequeñas estructuras para protegerlas de las incidencias del viento. Soluciones de protección a útiles y mobiliario Prácticas de uso generalizada entre los vecinos. Son soluciones propias para proteger pertenencias y mobiliarios con determinadas iniciativas que ponen en alturas inalcanzables por el nivel del mar estas propiedades.  Traslado de la vivienda dentro de la zona. Se manifiesta en la construcción o compra de una nueva vivienda más resistente al medio y a eventos extremos en terrenos más seguros en cuanto a materiales y. - 34 -.

(35) ubicación, aunque continúan bajo riesgo de inundación en casos extremos (Concepción, 2017).. Fig.1.14.Cercas resistentes al medio Ambiente (Concepción, 2017).. Fig.1.15.Barreras contra el efectos climáticos (Concepción, 2017). - 35 -.

(36) Conclusiones parciales:  El cambio climático está afectando de manera significativa el hábitat humano, tanto a nivel internacional como nacional, esto se ve evidenciado por el creciente aumento de desastres naturales sin precedentes desde que el hombre mide dichos fenómenos.  Las zonas costeras son especialmente vulnerables a causa del aumento del nivel del mar, causado por el aumento de las temperaturas, también los asentamientos situados en las riberas de los ríos se encuentran en peligro ya que dichos aumentos de las temperaturas provocan grandes lluvias.  Las poblaciones en zonas de riesgo se adaptan a estas peligrosas condiciones y no lo hacen de la misma forma, sino que existen diferentes tendencias dentro de las que sobresalen, las casas sobre pilotes y las viviendas flotantes.  En Cuba la escala nacional de planeamiento con la Tarea Vida, trazan las acciones de enfrentamiento al C.C en zonas costeras, donde el hábitat se trata como un tema de menor importancia.  En Cuba existen ejemplos de adaptación y enfrentamiento al C.C en zonas de riesgo, pero estos son empíricos, sin ningún tipo de asesoramiento profesional aparente.. - 36 -.

(37) CAPITULO 2. Estudio de las soluciones y tecnologías aplicables a la adaptación del C.C en zonas costeras.. - 37 -. Humberto Daniel Acosta Salas.

(38) Capítulo 2 Estudio de las soluciones y tecnologías aplicables a la adaptación del C.C en zonas costeras. En el siguiente capítulo se hace un análisis sobre cuáles son las necesidades actuales de las soluciones y tecnologías aplicables a la adaptación al C.C en zonas conteras, donde se exponen varios casos que pueden ser empíricos o no, analizándolos de diferentes criterios como: materiales utilizados, el proceso constructivo y sus aspectos positivos ya sea desde el punto de vista social, de tecnología, constructivo, de planificación o de asimilación de las culturas para las cuales han sido creados. 2.1 Necesidades actuales de las soluciones y tecnologías aplicables al cambio climático. Entender las experiencias pasadas, las tendencias actuales y las futuras con respecto al CC es la base de las decisiones y acciones para aumentar la resiliencia por lo que es clave el conocimiento de la población sobre estos temas. El sistema de aprendizaje más adecuado ocurre cuando se vinculan los términos institucionales y el saber social por la acumulación de experiencias. Ante ello la Alianza de las Naciones Unidas para la Educación, Formación y Sensibilización del Público sobre el Cambio Climático ha adoptado medidas para respaldar la noción tradicional con tres bases, la educación académica, que incorpora el CC en los planes de estudio de las escuelas; la extra-académica, como la formación profesional en gestión de la financiación o la formación en realización de evaluaciones de la vulnerabilidad; y medidas de política estratégica, como el apoyo a la elaboración de estrategias nacionales de aprendizaje sobre el CC o la incorporación de este en las políticas. El conocimiento comienza por la evaluación de prioridades, el planteamiento de estrategias ajustadas a la comunidad y el alcance de estos a todos. Una de las acciones más efectivas son los cursos masivos que intercambian información, como el organizado por el Grupo del Banco Mundial en una plataforma educativa en redes sociales (Jensen, 2013).. - 38 -.

(39) 2.2 Ejemplos de adaptación en zonas costeras a escala internacional. Para la elaboración del presente epígrafe se analizaron más de 25 ejemplos, de los cuales fueron considerados 6 de ellos, los cuales debían estar sujetos por criterios que lograran que estos tuviesen una posible adaptación a la situación cubana. La selección de los ejemplos ha sido regida por los siguientes criterios:  Condiciones climáticas similares.  La no utilización de tecnologías de punta (que no utilice sistemas automatizados o software informáticos)  Procesos constructivos relativamente sencillos.  Baja dependencia de asesoramiento profesional para su ejecución.  Cortos tiempos de ejecución.  Tiempo de vida útil de más de 8 años  Respeto de las tradiciones 2.2.1 Ejemplos de soluciones constructivas. Caso de estudio: Comunidad Papayo Características constructivas generales: Tiene características palafíticas, con el uso de materiales locales, como distintos tipos de maderas además de planchas metálicas en algunas ocaciones. Descripción de la comunidad: En el caso de la comunidad de papayo, las viviendas están ubicadas al borde del río formando núcleos de familias que en primera instancia eran dispersos, pero desde 1960 aproximadamente la trama tradicional occidental de damero está siendo el patrón de implantación de las viviendas10. Paralelo al río aparecen las principales vías siendo la más importante la cercana al río San Juan (ver Figura 2.2) que se percibe como un ‘malecón’ donde se amarran las canoas y botes, además se establecen algunos sitios de descanso e interacción, algunas viviendas han sido derrumbadas para trazar las nuevas calles que comunicaran todas las vías - 39 -.

(40) principales y que finalmente configuran el damero deseado por muchos de sus líderes (ver Ilustración 2.2). Fig.2.1. Composición urbanística de la comunidad indígena Papayo (Jensen, 2013).. Fig.2.2. Levantamiento urbanístico aproximado de la comunidad Papayo (Jensen, 2013).. - 40 -.

(41) En la comunidad de Papayo actualmente se encuentran construidas 63 casas aproximadamente, además un jardín infantil, un puesto de salud, la escuela Gerardo Chiripua, junto a estos, la casa de la cultura y el colegio Gerardo Chiripua en proceso de construcción. La comunidad se localizó cerca al río San Juan con el objetivo de aprovechar el agua para bebidas, baño, cocción de alimentos, lavar la ropa. Aunque las viviendas estén dispuestas paralelas al río, se delimitan con árboles de mayor a menor altura desde plataneras hasta arbustos que también son utilizados como adorno de las viviendas y para demarcar los recorridos paralelos al rio. Dicho recorrido se encuentra a una distancia de 7 m del río San Juan, la vivienda a 12 m de éste aproximadamente. Proceso constructivo: Para la construcción de la vivienda se hacen colectivos y por lo general los propietarios de las viviendas reciben ayuda de familiares. La construcción comienza situando los horcones o estacas que pueden ser de maderas autóctonas como guayacán, manchamancha rayado o dibeo en el lugar definido para la vivienda, estos pueden ser entre cuatro u ocho que sostendrán la cubierta. Se colocan vigas transversales amarradas a los pilotes para darle estabilidad a la estructura de la vivienda para luego armar toda la cubierta, pero solo después de amarrar las vigas laterales superiores con los horcones principales donde se entrelaza los tejidos de palma. Se enlazan los pilotes con vigas transversales a una altura aproximada de 1m para luego colocar las tablas de chonta o esterilla de palma barrigona que conforma el piso de la vivienda. La altura de la plataforma depende de la localización de la vivienda en relación a una quebrada, riachuelo o río.. - 41 -.

(42) Fig.2.3. Perfil urbano comunidad indígena Papayo (Jensen, 2013).. - 42 -.

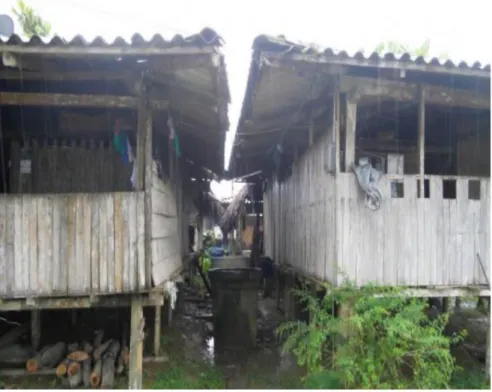

(43) Fig. 2.4. Viviendas que colindan (Jensen, 2013).. Aspectos positivos del caso de estudio. Social:  La nueva organización de cuadrícula de la comunidad fomenta las relaciones sociales de sus habitantes, ya que en el pasado las familias se encontraban separadas, lo cual frena la interacción y el intercambio cultural dentro de la misma. Constructivo:  La utilización de la arquitectura palafítica evita la llegada de la inundación al interior de la vivienda, asegurando así la perdurabilidad de la vivienda y otras construcciones.  La utilización de la madera como material principal y la autoconstrucción con ayuda de la familia hacen posible la rentabilidad. Caso de estudio: Escuela primaria flotante en Makoko (Nigeria) Características constructivas generales:. - 43 -.

(44) La escuela flotante es una construcción en tres niveles que cuenta con un área de juegos en la planta baja, cuatro aulas en la primera planta y dos zonas de trabajo en la parte superior. Con unas dimensiones de 10x10 metros en planta y 10 metros de altura, (ver Ilustración 2.7) dispone de paneles solares para proporcionar electricidad y cuenta con un sistema para la recolección del agua pluvial que facilita el uso de los inodoros de compostaje, instalados para contrarrestar la inexistencia de un sistema de alcantarillado (Cattermole, 2013). Descripción: Esta escuela es un proyecto desarrollado por una organización de arquitectos con oficinas en Ámsterdam Holanda y Lagos Nigeria que posee un gran reconocimiento a nivel mundial en arquitectura, planificación y diseño especializado, a pesar de estar solo fundada en 2010. Sus diseños parten de una preocupación social del mundo, una crítica a la imparable tendencia tecno-constructiva de diseños en muchas ciudades del mundo y a la marginalidad en la que se encuentran poblaciones minoritarias inmersas en la pobreza (Anónimo, 2013). En el 2012 se plantea el desarrollo de un prototipo flotante que sirva de escuela para los niños de Makoko. (Ver Ilustración 2.6) Makoko es un barrio marginal de Lagos capital de Nigeria, es un poblado ubicado en la laguna de Lagos cerca de la costa sobre el golfo de guinea, presenta unos 100.000 habitantes aproximadamente generalmente dedicados a la pesca, su ubicación se extiende desde la zona continental hacia la laguna, por lo cual se distinguen palafitos en tierra y lacustres. (Ver Ilustración 2.5). El gobierno de Nigeria ha tratado de eliminar todas las residencias lacustres que conforman el barrio por los riesgos naturales a los que son vulnerables como las inundaciones, erosión costera y la precariedad en la que están gran parte de estas. Frente a este problema político, ambiental y constructivo la organización de arquitectos ha desarrollo el proyecto escuela primaria flotante, que puede convertirse en el símbolo de cambio del barrio, haciendo énfasis en el componente educativo. La construcción de la escuela se concluyó en marzo de 2013. - 44 -.

(45) Fig.2.5.Escuela Flotante de Venecia, africana (Anónimo., 2013b). El objetivo general planteado por los arquitectos es lograr la construcción de viviendas y otros equipamientos urbanos que eviten la destrucción del poblado y mitigue los riesgos naturales a los que son vulnerables. (Ver Ilustraciones 2.7 y 2.8). Fig.2.6.Escuela flotante en Makoko (Anónimo., 2013b).. Fig.2.7.Secciones transversal de la escuela (Anónimo., 2013b). - 45 -.

(46) Fig.2.8.Agrupacion de objetos Arquitectónicos similares a la escuela (Anónimo, 2013).. Aspectos positivos. Social:  El proyecto pretende evitar la desaparición de una forma de vida a la que están acostumbrados sus habitantes, conservando la identidad y la cultura de este pueblo. Constructivo:  La arquitectura flotante representa una alternativa a las condiciones actuales de los efectos de subida del nivel del mar. Este proyecto podría servir como una pauta para comunidades que se encuentren en situaciones similares en cualquier parte del mundo. Ambiental:  El uso de energías renovables, como el uso de paneles solares y otras es el camino que ha de seguir la arquitectura para aportar al cuidado del planeta. Caso de estudio: Casa de Bambú en Bangladesh. Características constructivas generales:. - 46 -.

(47) La característica principal del prototipo es la posibilidad de flotar cuando haya una inundación y volver a su estado normal cuando baje el nivel del agua, consta de dos elementos laterales que pueden flotar cuando se requiera y un cuerpo central fijo. (Ver Ilustraciones 2.9 y 2.10) “Los elementos laterales ‘anfibios’ poseen una base en fibrocemento con una fundación de marcos de bambú llenas de botellas de plástico” (Ibíd., 2013). Descripción: En esta área de Asia son frecuentes las grandes inundaciones en países como Tailandia, Birmania, Laos, Vietnam, Camboya, Indonesia, que además concentran grandes sistemas fluviales. La variabilidad climática está afectando a toda la zona del sudeste asiático con fenómenos naturales como maremotos o tsunamis como el registrado en el año 2004 en Indonesia con cerca de 230.000 muertes. Dentro del contexto tropical continental asiático, la arquitecta intenta promover un diseño sobrio que pueda mitigar los riesgos medioambientales respetando las tradiciones constructivas de los habitantes beneficiados.. Fig.2.10.Casa de Bambú finalizada (Anónimo., 2013a).. Proceso constructivo: Para la construcción se emplean materiales como el ladrillo y el cemento además del Bambú como elemento tradicional. (Ver Ilustración 2.11) - 47 -.

(48) Fig.2.11. Proceso Constructivo(Anónimo., 2013a). Aspectos positivos Sustentabilidad:  El prototipo se proyecta como un objeto arquitectónico ‘auto sostenible’ que contiene paneles solares y un sistema de recolección, filtración y aprovechamiento de las aguas lluvias. Cada elemento lateral pertenece a una vivienda independiente con un espacio para la cocina y el baño. Los inodoros están diseñados para obtener materia orgánica y reutilizarla en los cultivos. El objetivo del proyecto es solucionar problemas de inundaciones que se presentan con las intensas lluvias en la región y solucionar en cierta medida las necesidades básicas de la población. Caso de estudio: La ciudad de Quibdó (Colombia) Características constructivas generales: Las viviendas están ubicadas sobre palafitos, tienen un carácter progresivo, estas viviendas conforman tiras paralelas a la rivera del rio, predomina el uso de la madera y las planchas metálicas en la cubierta. Descripción: - 48 -.

(49) La ciudad de Quibdó se sitúa paralelamente al río Atrato, durante su recorrido recoge agua de muchos riachuelos y quebradas cercanas a la ciudad. En la zona sur de Quibdó aparece la quebrada la Yesca que desemboca en el rio Atrato y a su vez ha sido una determinante en la conformación del barrio Chambacú. El río Atrato es uno de los ríos más caudaloso de Colombia y el departamento del Chocó se ubica en la zona más lluviosa del país y posiblemente del continente, todo este conjunto de características hace más vulnerable a riesgos naturales a las ciudades de todo el departamento. En el barrio Chambacú la configuración urbana se desvincula de la trama de la ciudad debido a la aparición de la quebrada la Yesca. Según los estudiantes de la Universidad del Valle se plantean un prototipo de vivienda unifamiliar y otro bifamiliar, la primera propuesta consta de un gran espacio que abarca toda la zona pública y privada de la vivienda y otro gran espacio en el costado de acceso para una futura ampliación. (Ver Ilustración 2.13) La propuesta bifamiliar se caracteriza por la ubicación de algunos vacíos para una futura ampliación. Las dos propuestas pueden agruparse por el costado del acceso vinculándose a través de un punto fijo o escalera, sin olvidar que se pueden agrupar una vivienda tipo unifamiliar y otra bifamiliar. Estas propuestas le apuntan a determinar un borde sobre la quebrada la Yesca y el río Atrato, identificar las características urbanas como calle y pasarela que junto a las viviendas definen el paisaje urbano del barrio. (Ver Ilustración 2.12). Fig.2.12 Perfil urbano de viviendas existentes y propuestas(Habitat., 2012). - 49 -.

(50) Fig.2.13. Posible ampliación del prototipo de viviendas(Habitad., 2012).. Aspectos positivos. Planificación: Es un proyecto realizado con una vocación académica donde se tienen en cuenta aspectos urbanos como los son calles y el paisaje urbano del barrio, además al carácter progresivo de la vivienda favorece a los usuarios desde el punto de viste económico al poderse hacer inversiones por partes. Caso de estudio: Nueva Venecia (Colombia). Descripción: En Nueva Venecia es urgente la creación de módulos que mitiguen problemas ambientales como las inundaciones o la recolección de aguas lluvias y el tratamiento de aguas servidas. a. Q - Hábitat propone un módulo TPS: tratamiento de aguas, productividad y espacios sociales, que se puede adaptar a diferentes usos como la recreación, salud o el trabajo diario, recordemos que muchos de los trabajos realizados en el corregimiento se realizan en la vivienda, siendo esta un solo espacio para realizar múltiples actividades. (Ver Ilustración 2.14). - 50 -.

(51) Fig.2.14.Módulo TSP.(Habitad., 2012).. Junto al TSP se proponen módulos habitacionales que garantizan el crecimiento progresivo en la región. (Ver Ilustración 2-20. Fig.2.15.Conjunto de prototipos(Habitad., 2012).. Aspectos positivos.  Sistema de extracción y potabilización de agua de forma gratuita.  Tratamiento séptico para limpieza de aguas grises y negras.  Espacio adecuado para actividades productivas, y para crianza de pollos y marranos.  Zona social y de comedor para reuniones familiares.” (Hábitat, 2011-2012, pág. - 51 -.

(52) 2.2.2 Ejemplo de tecnología constructiva. Caso de estudio: Inserción de un sistema constructivo para mejora de la envolvente (Buenos Aires, Argentina). Descripción: La investigación apunta a la aplicación, desarrollo y perfeccionamiento de productos para un sistema constructivo para completamiento de viviendas existentes, y de un caso de estudio para la consolidación de un asentamiento en una zona costera del Área Metropolitana de Buenos Aires o Gran Buenos Aires AMBA a partir del uso de dicho sistema. La investigación es de relevancia social porque mejora en gran parte situaciones del hábitat existente con envolventes con aislaciones térmicas inexistentes, otorgando confort así a sus habitantes al tiempo que un espacio con condiciones adecuadas hidrotérmicamente una mejora en las condiciones de salubridad. Mejora estéticamente a la vivienda tanto interior como exteriormente por los diferentes productos que contiene el sistema que se está investigando para la mejora de las viviendas en situaciones de emergencia, con el agravante de encontrarse en la zona costera del AMBA y con la mejora de autoestima que esto implica socialmente (Tosi, 2018). Trabajo precedente.  Desde 2013, dirigido por el Arq. Carlos Levinton, viene trabajando desde la Facultad de Arquitectura, Diseño y Urbanismo (FADU) en Emergencias desde 1986, facilitando la solución de diversas temáticas sociales relacionadas con la vivienda y la generación de empleo.  En el 2001 se comenzó a re significar la mirada sobre los elementos que aún sirven para la construcción que se consideran de desecho, la solución de optimizar el cuidado del medio ambiente y potenciar soluciones creativas en. - 52 -.

(53) la temática de la construcción y/o reparación de la vivienda. Promover la inclusión social desde la capacitación y formación laboral.  En el año 2008 se incluyó en el Centro de Estudios Profesionales (CEP), dentro de los residuos aplicables a nuevos desarrollos el estudio de reúso del polietileno expandido en mezclas de hormigones aptos para productos de construcción y con posterioridad hacia fines del año 2012 se amplió la investigación en esta área con la inclusión de cascotes provenientes de demoliciones en los citados hormigones.  Durante el año 2013 se avanzó en el diseño de mezclas y dosificaciones aptas para una variedad de productos de construcción a través del Proyecto SI FADU TRP19 Mezclas de Cemento u otros materiales de unión aplicables a Materiales y Técnicas Constructivas utilizando el polietileno expandido EPS molido y cascotes reciclados provenientes de Residuo Sólido Urbano (RSU) y Residuos de la Construcción y Demolición (RCD) en su composición.  En el centro he desarrollado tanto productos como moldes para realizar los diferentes productos. Ellos fueron bovedillas, bloques curvos para bóvedas, placas de cerramiento que actualmente se están desarrollando. Debido a nuestra tradición de construcción en su mayoría con ladrillos, las mezclas utilizadas amplía el campo de uso como árido (cascote) en la fabricación de mampostería. Con la incorporación de los residuos de EPS. Se promueve la investigación de nuevos materiales creados con la combinación de estos residuos.  El CEP ha desarrollado en el 2015, un mapeo del AMBA, de la localización de las diferentes asociaciones, cooperativas, generadores de RSU y RCD y centros de reciclaje. El método de trabajo es experimental.  Diseño de plan de trabajo, se elaboran planillas de control de actividades, constante búsqueda de información y bibliografía sobre temas relacionados a las cuencas y a los productos desarrollados.. - 53 -.
