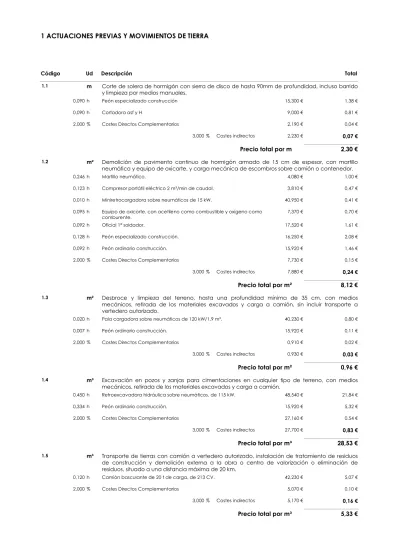

1 ACTUACIONES PREVIAS Y MOVIMIENTOS DE TIERRA

(1)

1 ACTUACIONES PREVIAS Y MOVIMIENTOS DE TIERRA

Código Ud Descripción Total

1.1 m Corte de solera de hormigón con sierra de disco de hasta 90mm de profundidad, incluso barrido

y limpieza por medios manuales.

^{0,090 h} Peón especializado construcción 15,300 € 1,38 €

^{0,090 h} Cortadora asf y H 9,000 € 0,81 €

^{2,000 %} Costes Directos Complementarios 2,190 € 0,04 €

3,000 % Costes indirectos 2,230 € 0,07 €

Precio total por m 2,30 €

1.2 m² Demolición de pavimento continuo de hormigón armado de 15 cm de espesor, con martillo neumático y equipo de oxicorte, y carga mecánica de escombros sobre camión o contenedor.

^{0,246 h} Martillo neumático. 4,080 € 1,00 €

^{0,123 h} Compresor portátil eléctrico 2 m³/min de caudal. 3,810 € 0,47 €

^{0,010 h} Miniretrocargadora sobre neumáticos de 15 kW. 40,950 € 0,41 €

^{0,095 h} Equipo de oxicorte, con acetileno como combustible y oxígeno como

comburente. 7,370 € 0,70 €

^{0,092 h} Oficial 1ª soldador. 17,520 € 1,61 €

^{0,128 h} Peón especializado construcción. 16,250 € 2,08 €

^{0,092 h} Peón ordinario construcción. 15,920 € 1,46 €

Precio total por m² 8,12 €

1.3 m² Desbroce y limpieza del terreno, hasta una profundidad mínima de 35 cm, con medios mecánicos, retirada de los materiales excavados y carga a camión, sin incluir transporte a

vertedero autorizado.

^{0,020 h} Pala cargadora sobre neumáticos de 120 kW/1,9 m³. 40,230 € 0,80 €

1.4 m³ Excavación en pozos y zanjas para cimentaciones en cualquier tipo de terreno, con medios mecánicos, retirada de los materiales excavados y carga a camión.

^{0,450 h} Retroexcavadora hidráulica sobre neumáticos, de 115 kW. 48,540 € 21,84 €

Precio total por m³ 28,53 €

1.5 m³ Transporte de tierras con camión a vertedero autorizado, instalación de tratamiento de residuos de construcción y demolición externa a la obra o centro de valorización o eliminación de

residuos, situado a una distancia máxima de 20 km.

^{0,120 h} Camión basculante de 20 t de carga, de 213 CV. 42,230 € 5,07 €

(2)

2 CIMENTACIÓN

2.1 m² Capa de hormigón de limpieza HL-150/B/20, fabricado en central y vertido con bomba, de 10 cm

de espesor.

^{0,105 m³} Hormigón de limpieza HL-150/B/20, fabricado en central. 61,710 € 6,48 €

^{0,006 h} Camión bomba estacionado en obra, para bombeo de hormigón.

Incluso p/p de desplazamiento. 163,228 € 0,98 €

^{0,082 h} Oficial 1ª estructurista. 18,100 € 1,48 €

^{0,082 h} Ayudante estructurista. 16,940 € 1,39 €

2.2 Ud Red de toma de tierra para estructura metálica del edificio con 120 m de conductor de cobre

desnudo de 35 mm² y 4 picas.

^{120,000 m} Conductor de cobre desnudo, de 35 mm². 2,569 € 308,28 €

^{4,000 Ud} Electrodo para red de toma de tierra cobreado con 300 µm,

fabricado en acero, de 15 mm de diámetro y 2 m de longitud. 16,435 € 65,74 €

^{16,000 Ud} Soldadura aluminotérmica del cable conductor a cara del pilar

metálico, con doble cordón de soldadura de 50 mm de longitud realizado con electrodo de 2,5 mm de diámetro.

6,429 € 102,86 €

^{4,000 Ud} Soldadura aluminotérmica del cable conductor a la placa. 3,205 € 12,82 €

^{4,000 Ud} Punto de separación pica-cable formado por cruceta en la cabeza del electrodo de la pica y pletina de 50x30x7 mm, para facilitar la soldadura aluminotérmica.

14,118 € 56,47 €

^{1,000 Ud} Material auxiliar para instalaciones de toma de tierra. 1,050 € 1,05 €

^{2,005 h} Oficial 1ª electricista. 17,820 € 35,73 €

^{2,752 h} Ayudante electricista. 16,100 € 44,31 €

Precio total por Ud 659,00 €

2.3 m³ Zapata de cimentación de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con bomba, y acero UNE-EN 10080 B 500 S, cuantía 40 kg/m³.

^{8,000 Ud} Separador homologado para cimentaciones. 0,126 € 1,01 €

^{40,000 kg} Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller

industrial, diámetros varios. 1,000 € 40,00 €

^{1,100 m³} Hormigón HA-25/B/20/IIa, fabricado en central. 73,890 € 81,28 €

2.4 m³ Viga de atado de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central con Distintivo de calidad Oficialmente Reconocido (D.O.R.), y vertido con bomba, y

acero UNE-EN 10080 B 500 S, cuantía 50 kg/m³.

^{10,000 Ud} Separador homologado para cimentaciones. 0,126 € 1,26 €

(3)

2 CIMENTACIÓN

^{1,050 m³} Hormigón HA-25/B/20/IIa, fabricado en central, con Distintivo de

calidad Oficialmente Reconocido (D.O.R.). 76,837 € 80,68 €

2.5 Ud Placa de anclaje de acero S275JR en perfil plano, con rigidizadores, de 300x300 mm y espesor 15 mm, con 4 pernos soldados, de acero corrugado UNE-EN 10080 B 500 S de 12 mm de diámetro y

40 cm de longitud total.

^{16,598 kg} Pletina de acero laminado UNE-EN 10025 S275JR, para aplicaciones

estructurales. 1,340 € 22,24 €

^{0,028 h} Equipo y elementos auxiliares para soldadura eléctrica. 3,100 € 0,09 €

^{0,193 h} Oficial 1ª montador de estructura metálica. 18,100 € 3,49 €

^{0,193 h} Ayudante montador de estructura metálica. 16,940 € 3,27 €

2.6 m³ Base de pavimento mediante relleno a cielo abierto con zahorra natural caliza, y compactación al 95% del Proctor Modificado con rodillo vibrante de guiado manual.

^{2,100 t} Zahorra granular o natural, cantera caliza. 6,172 € 12,96 €

^{0,020 h} Dumper de descarga frontal de 2 t de carga útil. 8,941 € 0,18 €

^{0,100 h} Rodillo vibrante de guiado manual, de 700 kg, anchura de trabajo 70

cm. 6,065 € 0,61 €

^{0,010 h} Camión cisterna de 8 m³ de capacidad. 38,483 € 0,38 €

2.7 m³ Base de pavimento mediante relleno a cielo abierto con tierra de la propia excavación, y compactación al 95% del Proctor Modificado con pisón vibrante de guiado manual.

^{1,003 h} Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm,

tipo rana. 3,354 € 3,36 €

^{0,013 h} Camión cisterna de 8 m³ de capacidad. 38,483 € 0,50 €

^{0,020 h} Camión basculante de 12 t de carga, de 162 CV. 38,570 € 0,77 €

(4)

2 CIMENTACIÓN

2.8 m² Solera de hormigón en masa con fibras de 10 cm de espesor, realizada con hormigón HM- 20/B/20/I fabricado en central y vertido desde camión, extendido y vibrado manual, y fibras de polipropileno, con acabado superficial mediante fratasadora mecánica.

^{0,060 kg} Fibras de polipropileno, según UNE-EN 14889-2, para prevenir fisuras por

retracción en soleras y pavimentos de hormigón. 5,214 € 0,31 €

^{0,105 m³} Hormigón HM-20/B/20/I, fabricado en central. 70,216 € 7,37 €

^{0,050 m²} Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

1,316 € 0,07 €

^{0,800 m} Masilla bicomponente, resistente a hidrocarburos y aceites, para

sellado de juntas de retracción en soleras de hormigón. 0,980 € 0,78 €

^{0,117 h} Regla vibrante de 3 m. 4,484 € 0,52 €

^{0,700 h} Fratasadora mecánica de hormigón. 4,869 € 3,41 €

^{0,100 h} Equipo para corte de juntas en soleras de hormigón. 12,770 € 1,28 €

^{0,096 h} Oficial 1ª construcción. 17,240 € 1,66 €

^{0,096 h} Ayudante construcción. 16,130 € 1,55 €

(5)

3 ESTRUCTURA

3.1 kg Acero S275JR en pilares, con piezas simples de perfiles laminados en caliente de las series IPN, IPE, UPN, HEA, HEB o HEM con uniones soldadas, según CTE/ DB-SE-A. Los trabajos serán realizados por soldador cualificado según norma UNE-EN 287-1:1992.

^{1,050 kg} Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en

caliente, piezas simples, para aplicaciones estructurales. 1,300 € 1,37 €

^{0,050 l} Imprimación de secado rápido, formulada con resinas alquídicas

modificadas y fosfato de zinc. 4,800 € 0,24 €

Precio total por kg 2,79 €

3.2 kg Acero S275JR en vigas, con piezas simples de perfiles laminados en caliente de las series IPN, IPE, UPN, HEA, HEB o HEM con uniones soldadas, según CTE/ DB-SE-A. Los trabajos serán realizados por

soldador cualificado según norma UNE-EN 287-1:1992.

3.3 Ud Placa de anclaje de acero S275JR en perfil plano, de 200x200 mm y espesor 10 mm, con 4 pernos de acero corrugado UNE-EN 10080 B 500 S de 12 mm de diámetro y 20 cm de longitud total, atornillados con arandelas, tuerca y contratuerca, según CTE/ DB-SE-A. Los trabajos serán realizados por soldador cualificado según norma UNE-EN 287-1:1992.

^{3,140 kg} Pletina de acero laminado UNE-EN 10025 S275JR, para aplicaciones

estructurales. 1,340 € 4,21 €

^{4,000 Ud} Juego de arandelas, tuerca y contratuerca, para perno de anclaje de

12 mm de diámetro. 1,190 € 4,76 €

^{2,400 kg} Mortero autonivelante expansivo, de dos componentes, a base de

cemento mejorado con resinas sintéticas. 0,950 € 2,28 €

3.4 kg Acero S235JRC en correas metálicas, con piezas simples de perfiles conformados en frío de las series C o Z, galvanizado y colocado en obra con tornillos, según CTE/ DB-SE-A. Los trabajos serán realizados por soldador cualificado según norma UNE-EN 287-1:1992.

(6)

3 ESTRUCTURA

^{1,000 kg} Acero UNE-EN 10025 S235JRC, para correa formada por pieza simple, en perfiles conformados en frío de las series C o Z, galvanizado, incluso accesorios, tornillería y elementos de anclaje.

1,430 € 1,43 €

(7)

4 CUBIERTAS

4.1 m² Cubierta inclinada de chapa de acero prelacado, PL- 40/250 "ACERALIA", de 0,6 mm de espesor,

con una pendiente mínima del 10%.

^{1,100 m²} Chapa perfilada de acero prelacado "ACERALIA" PL-40/250, espesor

0,6 mm. 9,240 € 10,16 €

^{0,200 m} Remate de chapa de acero prelacado de 0,6 mm de espesor,

desarrollo 500 mm. 5,830 € 1,17 €

^{3,000 Ud} Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con

arandela. 0,500 € 1,50 €

^{0,180 h} Oficial 1ª montador de cerramientos industriales. 17,820 € 3,21 €

^{0,180 h} Ayudante montador de cerramientos industriales. 16,130 € 2,90 €

4.2 m² Lucernario a un agua con una luz máxima menor de 3 m revestido con placas alveolares de

policarbonato celular incolora y 20 mm de espesor.

^{1,000 m²} Repercusión por m² de lucernario a un agua con una luz máxima menor de 3 m de los elementos de remate, tornillería y piezas de anclaje del lucernario.

17,250 € 17,25 €

^{1,050 m²} Placa alveolar translúcida, de policarbonato celular, espesor 20 mm,

incolora. 26,500 € 27,83 €

^{2,000 m} Perfilería universal de aluminio, con gomas de neopreno, para cierres

de juntas entre placas de policarbonato celular en lucernarios. 12,200 € 24,40 €

^{1,500 Ud} Material auxiliar para montaje de placas de policarbonato celular en

lucernarios. 1,350 € 2,03 €

^{0,750 h} Oficial 1ª montador. 17,820 € 13,37 €

^{0,750 h} Ayudante montador. 16,130 € 12,10 €

4.3 m Babero compuesto por aleación de aluminio y zinc y lámina flexible de plomo natural de 1 mm de espesor, en encuentro de faldón de tejado con paramento vertical.

^{0,003 m³} Mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en

obra con 250 kg/m³ de cemento y una proporción en volumen 1/6. 115,300 € 0,35 €

^{1,100 m} Perfil para encuentro de faldón con paramento vertical en tejados,

compuesto por aleación de aluminio y zinc y lámina flexible de plomo natural de 1 mm de espesor.

16,630 € 18,29 €

^{0,241 h} Ayudante construcción. 16,130 € 3,89 €

4.4 m Remate lateral de cubierta revestido con perfil vierteaguas de aluminio lacado, de 15 mm de

altura, color blanco RAL 9010 acabado brillante.

^{0,180 kg} Adhesivo cementoso mejorado, C2 según UNE-EN 12004, color gris. 0,410 € 0,07 €

^{1,100 m} Perfil vierteaguas de aluminio lacado, de 15 mm de altura, color

blanco RAL 9010 acabado brillante, con perforaciones trapezoidales para su fijación y goterón, suministrado en barras de 2,5 m de longitud.

14,080 € 15,49 €

^{0,010 Ud} Cartucho de masilla de silicona neutra. 3,130 € 0,03 €

(8)

4 CUBIERTAS

(9)

5 REMATES Y ACABADOS

5.1 m Remate lateral de chapa de acero galvanizado prelacada color, con desarrollo variable 50- 100cm, colocado en tejado de chapas o paneles, incluso parte proporcional de solapes y elementos de fijación, según NTE/QTG-11. Color a determinar según carta RAL. Medido en verdadera magnitud.

^{0,060 h} Oficial 1ª construcción 17,630 € 1,06 €

^{0,060 h} Peón especializado construcción 15,300 € 0,92 €

^{1,050 m} Rmt latrl a galv des 500 e/0.8 9,574 € 10,05 €

^{8,000 u} Tornillo autr 4.2x13 a c/aran 0,039 € 0,31 €

5.2 m² Revestimiento con tablero contrachapado fenólico de 15 mm de espesor (tablero marino), apto para su empleo en exteriores, con la cara vista revestida con chapa pintada a color, atornillado

al soporte.

^{1,000 m²} Entramado metálico oculto con suspensión autoniveladora de pletina,

para falso techo de paneles horizontales. 4,657 € 4,66 €

^{3,000 Ud} Tornillo de acero galvanizado, de 80 mm de longitud, con arandela. 0,100 € 0,30 €

^{1,050 m²} Tablero contrachapado fenólico de 15 mm de espesor, con la cara

interior de conífera y la cara vista revestida con una chapa pintada en color, para revestimiento de paramentos exteriores.

14,331 € 15,05 €

^{0,249 h} Oficial 1ª montador de falsos techos. 17,820 € 4,44 €

^{0,100 h} Ayudante montador de falsos techos. 16,130 € 1,61 €

^{0,239 h} Oficial 1ª carpintero. 17,560 € 4,20 €

^{0,119 h} Ayudante carpintero. 16,250 € 1,93 €

5.3 kg Acero S275JR en vigas, con piezas simples de perfiles laminados en caliente de las series IPN, IPE,

UPN, HEA, HEB o HEM con uniones soldadas.

5.4 Ud Carpintería de acero esmaltado, en ventana fija de 468x50 cm, perfilería sin premarco.

^{2,340 m²} Carpintería de acero esmaltado para ventana fija, con perfiles conformados en frío de 1 mm de espesor, según UNE-EN 14351-1.

Incluso p/p de junquillo para fijación del vidrio y herrajes de colgar.

19,852 € 46,45 €

^{0,122 Ud} Cartucho de masilla de silicona neutra. 3,130 € 0,38 €

(10)

5 REMATES Y ACABADOS

^{0,276 h} Oficial 1ª cerrajero. 17,520 € 4,84 €

^{0,136 h} Ayudante cerrajero. 16,190 € 2,20 €

5.5 m2 Cerramiento de fachada realizado con chapa de acero galvanizado, de 1.0mm de espesor, incluso replanteo, parte proporcional de solapes, mermas, accesorios de fijación y estanquidad.

^{0,249 h} Oficial 1ª metal 18,540 € 4,62 €

^{0,248 h} Especialista metal 15,830 € 3,93 €

^{1,050 m2} Chapa nerv acero galv 1.0x30mm 11,024 € 11,58 €

Precio total por m2 21,15 €

5.6 m² Esmalte sintético, color gris oscuro, acabado brillante, sobre superficie de acero laminado en estructuras metálicas, limpieza y preparación de la superficie a pintar, mediante medios manuales hasta dejarla exenta de grasas, dos manos de imprimación, con un espesor mínimo de película seca de 55 micras por mano (rendimiento: 0,139 l/m²) y dos manos de acabado con esmalte sintético con un espesor mínimo de película seca de 40 micras por mano (rendimiento:

0,091 l/m²).

^{0,182 l} Esmalte sintético brillante para exterior a base de resinas alcídicas y pigmentos, exento de plomo, color a elegir, aplicado con brocha, rodillo o pistola.

19,298 € 3,51 €

^{0,099 h} Oficial 1ª pintor. 17,240 € 1,71 €

^{0,099 h} Ayudante pintor. 16,130 € 1,60 €

5.7 m² Esmalte sintético, color blanco, acabado brillante, sobre superficie de acero laminado en estructuras metálicas, limpieza y preparación de la superficie a pintar, mediante medios manuales hasta dejarla exenta de grasas, dos manos de imprimación, con un espesor mínimo de película seca de 55 micras por mano (rendimiento: 0,139 l/m²) y dos manos de acabado con esmalte sintético con un espesor mínimo de película seca de 40 micras por mano (rendimiento:

0,091 l/m²).

^{0,182 l} Esmalte sintético brillante para exterior a base de resinas alcídicas y pigmentos, exento de plomo, color blanco, aplicado con brocha, rodillo o pistola.

17,512 € 3,19 €

^{0,099 h} Oficial 1ª pintor. 17,240 € 1,71 €

^{0,099 h} Ayudante pintor. 16,130 € 1,60 €

(11)

5 REMATES Y ACABADOS

5.8 m² Revestimiento con lámina vinílica de PVC, reforzada con soporte de papel, de 0,5 mm de espesor y 300 g/m² de masa superficial, colocada con adhesivo sobre paramento vertical.

^{0,150 kg} Adhesivo a base de resina acrílica en dispersión acuosa, para el

encolado de revestimientos murales flexibles. 4,677 € 0,70 €

^{1,050 m²} Lámina vinílica de PVC, con soporte de papel, de 0,5 mm de espesor y 300 g/m² de masa superficial, Euroclase B-s2,d0 de reacción al fuego, según UNE-EN 13501-1, para revestimiento de paramentos verticales interiores.

8,689 € 9,12 €

^{0,168 h} Oficial 1ª instalador de revestimientos flexibles. 17,240 € 2,90 €

^{0,168 h} Ayudante instalador de revestimientos flexibles. 16,130 € 2,71 €

5.9 u Aplique estanco para adosar a la pared o techo con estructura de termoplástico reforzado con fibra de vidrio y reflector opal de policarbonato, grado de protección IP-66, con lámparas incandescentes de potencia 100 W, incluido accesorios para su anclaje, instalado, conectado y en correcto estado de funcionamiento, según el Reglamento Electrotécnico de Baja Tensión 2002.

^{0,344 h} Oficial 1ª electricidad 18,540 € 6,38 €

^{1,000 u} Aplique estn par/tch inca 100W 35,707 € 35,71 €

Precio total por u 44,22 €

(12)

6 CONTROL DE CALIDAD

6.1 Ud Ensayo sobre una muestra de hormigón con determinación de: consistencia del hormigón fresco mediante el método de asentamiento del cono de Abrams y resistencia característica a compresión del hormigón endurecido con fabricación de dos probetas, curado, refrentado y rotura a compresión.

1,000 Ud Ensayo para determinar la consistencia del hormigón fresco mediante el método de asentamiento del cono de Abrams según UNE-EN 12350- 2 y la resistencia característica a compresión del hormigón endurecido con fabricación y curado de dos probetas cilíndricas de 15x30 cm según UNE-EN 12390-2, con refrentado y rotura a compresión según UNE-EN 12390-3, incluso desplazamiento a obra, toma de muestra de hormigón fresco según UNE-EN 12350-1 e informe de resultados.

72,340 € 72,34 €

6.2 Ud Inspección visual sobre una unión soldada.

^{1,000 Ud} Inspección visual sobre una unión soldada, según UNE-EN ISO 17637,

incluso desplazamiento a obra e informe de resultados. 62,480 € 62,48 €

(13)

7 SEGURIDAD Y SALUD

7.1 Ud Conjunto de sistemas de protección colectiva, necesarios para el cumplimiento de la normativa vigente en materia de Seguridad y Salud en el Trabajo.

Sin descomposición 233,010 €

Precio total redondeado por Ud 240,00 €

7.2 Ud Conjunto de equipos de protección individual, necesarios para el cumplimiento de la normativa vigente en materia de Seguridad y Salud en el Trabajo.

7.3 Ud Conjunto de elementos de balizamiento y señalización provisional de obras, necesarios para el cumplimiento de la normativa vigente en materia de Seguridad y Salud en el Trabajo.

(14)

8 GESTIÓN DE RESIDUOS

8.1 Ud Transporte de mezcla sin clasificar de residuos inertes producidos en obras de construcción y/o demolición, con contenedor de 5 m³, a vertedero autorizado, instalación de tratamiento de residuos de construcción y demolición externa a la obra o centro de valorización o eliminación de residuos.

^{1,000 Ud} Carga y cambio de contenedor de 5 m³, para recogida de mezcla sin clasificar de residuos inertes producidos en obras de construcción y/o demolición, colocado en obra a pie de carga, incluso servicio de entrega, alquiler y coste de vertido.

152,000 € 152,00 €

(15)

Cuadro de mano de obra

Num. Código Denominación de la mano de obra Precio Horas ^Total

^{1 MOOM.8a} Oficial 1° metal. 18,540 1,360 h 25,21

^{2 MOOE.8a} Oficial 1° electricidad. 18,540 0,344 h 6,38

^{3 mo041} Oficial 1ª estructurista. 18,100 6,158 h 111,46

^{4 mo043} Oficial 1ª montador de estructura

metálica. 18,100 154,691 h 2.799,91

^{5 mo047} Oficial 1ª montador de cerramientos

industriales. 17,820 32,965 h 587,44

^{6 mo002} Oficial 1ª electricista. 17,820 2,005 h 35,73

^{7 mo010} Oficial 1ª montador. 17,820 10,019 h 178,54

^{8 mo014} Oficial 1ª montador de falsos

techos. 17,820 42,014 h 748,69

^{9 MOOA.8a} Oficial 1° construcción. 17,630 4,460 h 78,63

^{10 mo016} Oficial 1ª carpintero. 17,560 40,326 h 708,12

^{11 mo018} Oficial 1ª soldador. 17,520 1,490 h 26,10

^{12 mo017} Oficial 1ª cerrajero. 17,520 0,828 h 14,51

^{13 mo025} Oficial 1ª instalador de

revestimientos flexibles. 17,240 0,907 h 15,64

^{14 mo037} Oficial 1ª pintor. 17,240 11,303 h 194,86

^{15 mo019} Oficial 1ª construcción. 17,240 36,418 h 627,85

^{16 mo084} Ayudante estructurista. 16,940 6,158 h 104,32

^{17 mo086} Ayudante montador de estructura

metálica. 16,940 159,645 h 2.704,39

^{18 mo053} Ayudante carpintero. 16,250 20,079 h 326,28

^{19 mo104} Peón especializado construcción. 16,250 2,074 h 33,70

^{20 mo054} Ayudante cerrajero. 16,190 0,408 h 6,61

^{21 mo071} Ayudante pintor. 16,130 11,303 h 182,32

^{22 mo072} Ayudante construcción. 16,130 31,756 h 512,22

^{23 mo075} Ayudante montador. 16,130 10,019 h 161,61

^{24 mo077} Ayudante montador de falsos techos. 16,130 16,873 h 272,16

^{25 mo059} Ayudante instalador de

revestimientos flexibles. 16,130 0,907 h 14,63

^{26 mo090} Ayudante montador de cerramientos

industriales. 16,130 32,965 h 531,73

^{27 mo094} Ayudante electricista. 16,100 2,752 h 44,31

^{28 mo105} Peón ordinario construcción. 15,920 35,617 h 567,02

29 MOOM11a Especialista metal. 15,830 1,354 h 21,43

30 MOOA11a Peón especializado construcción. 15,300 11,750 h 179,78

Total mano de obra: 11.821,58

(16)

Cuadro de maquinaria

Num. Código Denominación de la maquinaria Precio Cantidad ^Total 1 mq06bhe010 Camión bomba estacionado en obra,

para bombeo de hormigón. Incluso p/p de desplazamiento.

163,228 1,188 h 193,91

2 mq04res010de Carga y cambio de contenedor de 5 m³, para recogida de mezcla sin clasificar de residuos inertes producidos en obras de construcción y/o demolición, colocado en obra a pie de carga, incluso servicio de entrega, alquiler y coste de vertido.

152,000 1,000 Ud 152,00

3 mq01exn020b Retroexcavadora hidráulica sobre

neumáticos, de 115 kW. 48,540 14,913 h 723,88

4 mq04cab010e Camión basculante de 20 t de carga,

de 213 CV. 42,230 12,237 h 516,77

5 mq01ret010 Miniretrocargadora sobre neumáticos

de 15 kW. 40,950 0,162 h 6,63

6 mq01pan010a Pala cargadora sobre neumáticos de

120 kW/1,9 m³. 40,230 5,831 h 234,58

7 mq04cab010c Camión basculante de 12 t de carga,

de 162 CV. 38,570 0,068 h 2,62

8 mq02cia020j Camión cisterna de 8 m³ de

capacidad. 38,483 0,773 h 29,75

9 mq06cor020 Equipo para corte de juntas en

soleras de hormigón. 12,770 30,518 h 389,71

10 MMMA24a Cortadora de asfalto y hormigón con una potencia de 7.5 CV. y una profundidad de corte de 90mm, incluso seguro.

9,000 7,290 h 65,61

11 mq04dua020b Dumper de descarga frontal de 2 t

de carga útil. 8,941 9,857 h 88,13

12 mq08sol010 Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

7,370 1,539 h 11,34

13 mq02roa010a Rodillo vibrante de guiado manual, de 700 kg, anchura de trabajo 70 cm.

6,065 7,289 h 44,21

14 mq06fra010 Fratasadora mecánica de hormigón. 4,869 213,628 h 1.040,15

15 mq06vib020 Regla vibrante de 3 m. 4,484 35,706 h 160,11

16 mq05mai030 Martillo neumático. 4,080 3,985 h 16,26

17 mq05pdm010a Compresor portátil eléctrico 2

m³/min de caudal. 3,810 1,993 h 7,59

18 mq02rop020 Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

3,354 3,420 h 11,47

19 mq08sol020 Equipo y elementos auxiliares para

soldadura eléctrica. 3,100 84,345 h 261,47

Total maquinaria: 3.956,19

(17)

Cuadro de materiales

Num. Código Denominación del material Precio Cantidad ^Total

1 mt09mor010c Mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6.

115,300 0,031 m³ 3,57

2 mt10haf010neb Hormigón HA-25/B/20/IIa, fabricado en central, con Distintivo de calidad Oficialmente Reconocido (D.O.R.).

76,837 13,098 m³ 1.006,41

3 mt10haf010nea Hormigón HA-25/B/20/IIa, fabricado

en central. 73,890 5,069 m³ 374,55

4 mt49hob025a Ensayo para determinar la

consistencia del hormigón fresco mediante el método de asentamiento del cono de Abrams según UNE-EN 12350-2 y la resistencia

característica a compresión del hormigón endurecido con

fabricación y curado de dos probetas cilíndricas de 15x30 cm según UNE-EN 12390-2, con

refrentado y rotura a compresión según UNE-EN 12390-3, incluso desplazamiento a obra, toma de muestra de hormigón fresco según UNE-EN 12350-1 e informe de resultados.

72,340 1,000 Ud 72,34

5 mt10hmf010Mm Hormigón HM-20/B/20/I, fabricado

en central. 70,216 32,044 m³ 2.250,00

6 mt49sld010 Inspección visual sobre una unión soldada, según UNE-EN ISO 17637, incluso desplazamiento a obra e informe de resultados.

62,480 2,000 Ud 124,96

7 mt10hmf011bb Hormigón de limpieza HL-150/B/20,

fabricado en central. 61,710 4,350 m³ 268,44

8 PILI10aa Aplique estanco para adosar a la pared o techo con estructura de termoplástico reforzado con fibra de vidrio y reflector opal de policarbonato, grado de protección IP-66, con lámpara/s

incandescente/s de potencia 100 W, incluido accesorios para su anclaje, según el Reglamento Electrotécnico de Baja Tensión 2002.

35,707 1,000 u 35,71

9 mt21lpc010j Placa alveolar translúcida, de policarbonato celular, espesor 20 mm, incolora.

26,500 14,026 m² 371,69 10 mt26pfg015d Carpintería de acero esmaltado

para ventana fija, con perfiles conformados en frío de 1 mm de espesor, según UNE-EN 14351-1.

Incluso p/p de junquillo para fijación del vidrio y herrajes de colgar.

19,852 7,020 m² 139,36

11 mt27esj020p Esmalte sintético brillante para exterior a base de resinas alcídicas y pigmentos, exento de plomo, color a elegir, aplicado con brocha, rodillo o pistola.

19,298 14,063 l 271,39

(18)

Cuadro de materiales

12 mt27esj020j Esmalte sintético brillante para exterior a base de resinas alcídicas y pigmentos, exento de plomo, color blanco, aplicado con brocha, rodillo o pistola.

17,512 6,716 l 117,61

13 mt21lpe020a Repercusión por m² de lucernario a un agua con una luz máxima menor de 3 m de los elementos de remate, tornillería y piezas de anclaje del lucernario.

17,250 13,358 m² 230,43

14 mt13aen020a Perfil para encuentro de faldón con paramento vertical en tejados, compuesto por aleación de aluminio y zinc y lámina flexible de plomo natural de 1 mm de espesor.

16,630 11,220 m 186,59

15 mt35tte010b Electrodo para red de toma de tierra cobreado con 300 µm, fabricado en acero, de 15 mm de diámetro y 2 m de longitud.

16,435 4,000 Ud 65,74

16 mt29tma020h Tablero contrachapado fenólico de 15 mm de espesor, con la cara interior de conífera y la cara vista revestida con una chapa pintada en color, para revestimiento de paramentos exteriores.

14,331 177,167 m² 2.538,98

17 mt35tta020 Punto de separación pica-cable formado por cruceta en la cabeza del electrodo de la pica y pletina de 50x30x7 mm, para facilitar la soldadura aluminotérmica.

14,118 4,000 Ud 56,47

18 mt20pcs130aba

1 Perfil vierteaguas de aluminio lacado, de 15 mm de altura, color blanco RAL 9010 acabado brillante, con perforaciones trapezoidales para su fijación y goterón, suministrado en barras de 2,5 m de longitud.

14,080 13,530 m 190,50

19 mt21lpc020 Perfilería universal de aluminio, con gomas de neopreno, para cierres de juntas entre placas de policarbonato celular en

lucernarios.

12,200 26,716 m 325,94

20 PQTG.1ad Chapa nervada de acero galvanizado, para luces y sobrecargas medias, de espesor 1.0mm y altura de cresta 30mm.

11,024 5,733 m2 63,20

21 PQTG.3ddc Remate lateral de chapa de acero galvanizado, de 500mm de

desarrollo y 0.8mm de espesor, para cubiertas o fachadas de chapa.

9,574 78,047 m 747,22

22 mt13cap010b Chapa perfilada de acero prelacado

"ACERALIA" PL-40/250, espesor 0,6 mm.

9,240 201,455 m² 1.861,44 23 mt29sin020a Lámina vinílica de PVC, con

soporte de papel, de 0,5 mm de espesor y 300 g/m² de masa

superficial, Euroclase B-s2,d0 de reacción al fuego, según UNE-EN 13501-1, para revestimiento de paramentos verticales interiores.

8,689 5,670 m² 49,27

(19)

Cuadro de materiales

24 mt35tts010d Soldadura aluminotérmica del cable conductor a cara del pilar

metálico, con doble cordón de soldadura de 50 mm de longitud realizado con electrodo de 2,5 mm de diámetro.

6,429 16,000 Ud 102,86

25 mt01zah010a Zahorra granular o natural,

cantera caliza. 6,172 153,061 t 944,69

26 mt13ccp020b Remate de chapa de acero prelacado de 0,6 mm de espesor, desarrollo 500 mm.

5,830 36,628 m 213,54

27 mt09hip040a Fibras de polipropileno, según UNE-EN 14889-2, para prevenir fisuras por retracción en soleras y pavimentos de hormigón.

5,214 18,311 kg 95,47

28 mt27pfi010 Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

4,800 232,750 l 1.117,20 29 mt29cam010 Adhesivo a base de resina acrílica

en dispersión acuosa, para el encolado de revestimientos murales flexibles.

4,677 0,810 kg 3,79

30 mt12fla020 Entramado metálico oculto con suspensión autoniveladora de pletina, para falso techo de paneles horizontales.

4,657 168,730 m² 785,78

31 mt35tts010c Soldadura aluminotérmica del cable

conductor a la placa. 3,205 4,000 Ud 12,82

32 mt15sja100 Cartucho de masilla de silicona

neutra. 3,130 0,489 Ud 1,53

33 mt35ttc010b Conductor de cobre desnudo, de 35

mm². 2,569 120,000 m 308,28

34 mt07ali010a Acero UNE-EN 10025 S235JRC, para correa formada por pieza simple, en perfiles conformados en frío de las series C o Z, galvanizado, incluso accesorios, tornillería y elementos de anclaje.

1,430 990,840 kg 1.416,90

35 mt21lpc030 Material auxiliar para montaje de placas de policarbonato celular en lucernarios.

1,350 20,037 Ud 27,05

36 mt07ala011d Pletina de acero laminado UNE-EN 10025 S275JR, para aplicaciones estructurales.

1,340 290,688 kg 389,52 37 mt16pea020b Panel rígido de poliestireno

expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

1,316 15,259 m² 20,08

38 mt07ala010h Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales.

1,300 4.194,826 kg 5.453,27

39 mt07www040a Juego de arandelas, tuerca y contratuerca, para perno de anclaje de 12 mm de diámetro.

1,190 32,000 Ud 38,08

40 mt35www020 Material auxiliar para

instalaciones de toma de tierra. 1,050 1,000 Ud 1,05

(20)

Cuadro de materiales

41 mt07aco010c Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller industrial, diámetros varios.

1,000 836,420 kg 836,42 42 mt14sja020 Masilla bicomponente, resistente a

hidrocarburos y aceites, para sellado de juntas de retracción en soleras de hormigón.

0,980 244,146 m 239,26

43 mt09moa015 Mortero autonivelante expansivo, de dos componentes, a base de cemento mejorado con resinas sintéticas.

0,950 19,200 kg 18,24

44 mt13ccg030d Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela.

0,500 549,423 Ud 274,71 45 mt09mcr021m Adhesivo cementoso mejorado, C2

según UNE-EN 12004, color gris. 0,410 2,214 kg 0,91

46 mt07aco020a Separador homologado para

cimentaciones. 0,126 161,604 Ud 20,36

47 mt29tma120 Tornillo de acero galvanizado, de

80 mm de longitud, con arandela. 0,100 506,190 Ud 50,62 48 PBUT.5b Tornillo autorroscante de 4.2x13mm

de acero para cosido de placas, equipado con arandela metal- neopreno o PVC.

0,039 594,640 u 23,19

Total materiales: 23.747,43
