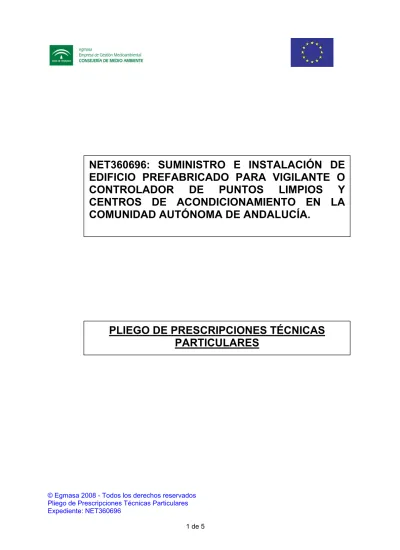

PLIEGO DE PRESCRIPCIONES TÉCNICAS
PARTICULARES
NET360696: SUMINISTRO E INSTALACIÓN DE
EDIFICIO PREFABRICADO PARA VIGILANTE O
CONTROLADOR DE PUNTOS LIMPIOS Y
CENTROS DE ACONDICIONAMIENTO EN LA
COMUNIDAD AUTÓNOMA DE ANDALUCÍA.
© Egmasa 2008 - Todos los derechos reservados Pliego de Prescripciones Técnicas Particulares Expediente: NET360696
2 de 5
INDICE:
1. OBJETO...3
2. LOCALIZACIÓN Y EMPLAZAMIENTO DE LAS OBRAS ...3
3. CONTROL DE CALIDAD...3
4. PLAZO DE EJECUCIÓN ...3
5. MATERIALES ...3
6. DOCUMENTACION ADJUNTA...3
© Egmasa 2008 - Todos los derechos reservados Pliego de Prescripciones Técnicas Particulares Expediente: NET360696
3 de 5
1. OBJETO
El presente Pliego de Condiciones Técnicas Particulares tiene por objeto la definición de los criterios para el Suministro e Instalación de Edificios Prefabricados para Vigilante o Controlador de Puntos Limpios y Centros de Acondicionamiento.
2. LOCALIZACIÓN Y EMPLAZAMIENTO DE LAS OBRAS
La localización de las obras y cantidad de Edificios Prefabricados a suministrar e instalar en cada una de ellas se especifica en listado de mediciones que se adjunta.
3. CONTROL DE CALIDAD
El control de calidad será efectuado por cuenta de EGMASA. Por tanto, los costes asociados a este concepto no deberán ser tenidos en cuenta por el ofertante al preparar su oferta económica. Si como resultado de la mala ejecución hay que proceder a la demolición total o parcial de alguna obra los costes de la nueva ejecución incluidos los materiales y los ensayos que se realicen sobre la obra nueva correrán a cargo del contratista.
4. PLAZO DE EJECUCIÓN
El plazo de Suministro e Instalación será independiente para cada obra y contará desde la fecha de la orden de inicio de los trabajos cursada por el responsable de EGMASA, para la obra en cuestión.
El plazo máximo para el Suministro e Instalación será de 60 días para cada obra.
El compromiso de Suministro e Instalación adquirido con EGMASA tendrá una duración total variable, que ira desde la primera orden de inicio de los trabajos emitida para ejecutar la primera obra, hasta completar el Suministro e Instalación de Edificios Prefabricados que se relacionan en el listado de mediciones del presente pliego.
5. MATERIALES
Se especificara y adjuntaran certificados de todas las características técnicas de los materiales empleados en la fabricación de los Edificios Prefabricados.
6. DOCUMENTACION ADJUNTA.
La oferta deberá de cumplir las características que se especifican en la siguiente documentación adjunta que forma parte integrante del presente "Pliego de Condiciones Técnicas":
© Egmasa 2008 - Todos los derechos reservados Pliego de Prescripciones Técnicas Particulares Expediente: NET360696
4 de 5
- PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES. - PLIEGO DE CLÁUSULAS ADMINISTRATIVAS PARTICULARES.
7. PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES
7.1 Trabajos previos: la preparación del terreno, cimentación, infraestructuras de abastecimientos de agua, luz y alcantarillado para dar servicio al Edificio Prefabricado no formaran parte de esta oferta y estarán ejecutadas por EGMASA antes de comenzar la instalación del Edificio Prefabricado.
7.2 Estructura: será modular tipo caracola siendo los pilares, las vigas zunchos y jácenas de tubo cuadrado de pared estructural de acero laminado en frío con unión por soldadura. El conjunto que formará el módulo será autoportante y estará calculado según la normativa vigente, para soportar todos los esfuerzos que puedan producirse durante el transporte y montaje, siempre superiores a los estáticos finales. La estructura que conforma el suelo estará formados por un bastidor perimetral de acero laminado en caliente UPN-140 con viguería IPN-80 cada 60 cm portando losa de hormigón armado con mallazo electrosoldado, en la cara inferior de la losa se incorporará un aislamiento de poliestireno expandido de 4 cm de espesor con una capa de mortero de protección. Todo el conjunto estructural estará tratado con una mano de imprimación y dos manos de acabado de pintura antioxidante de protección.
7.3 Pavimentos: los pavimentos se ejecutarán con losetas de vinilo de 2 mm de espesor en piezas de 60x60, fijadas al hormigón por medio de pegamentos adecuados y con terminación de las juntas entre pieza y pieza soldada.
7.4 Cerramiento de fachada: estará formado por paneles de GRC (hormigón armado con fibra de vidrio) tipo Stud Frame con el objeto de mejorar considerablemente la estética y confort del edificio. Este panel estará compuesto de una estructura de acero galvanizado unida al GRC mediante conectores y cáscara de panel compuesta de 15 mm de árido visto tratado con chorro de agua a presión y capa de GRC de 10 mm de espesor. El acabado interior de este sándwich se compone de 80 mm de aislamiento en panel de fibra de vidrio y como acabado interior placa de cartón-yeso pintada con pintura plástica o azulejos en cuartos de baños. Todo el conjunto tendrá que cumplir con un coeficiente de aislamiento térmico de K= 0,43 Kcal/h m2 ºC y un con coeficiente de aislamiento acústico de 47 dBA. El objeto de adoptar esta solución es el de aporta mayor estética al edificio y un buen comportamiento con el paso del tiempo ya que no requiere ningún mantenimiento.
7.5 Cubierta: se ejecutará con pendiente a dos aguas por medio de paneles machihembrados tipo sándwich nervados de 30 mm de espesor, a base de dos chapas de acero galvanizado prelacadas al horno en ambas caras, con espuma de poliuretano de 30 mm de espesor y 40 kg/m3 de densidad en su interior, fijadas a las correas de cubierta del edificio con tornillos autoroscantes y cumpliendo un coeficiente de aislamiento térmico de K= 0,59 Kcal/ m2 h ºC. Incluso parte proporcional de remates de cumbrera, encuentros laterales, canalones, bajantes y sellados.
7.6 Techos: se ejecutaran con placas de cartón-yeso con junta tratada y con una altura libre de 2.5 m, acabados con pintura blanca al gotéele.
© Egmasa 2008 - Todos los derechos reservados Pliego de Prescripciones Técnicas Particulares Expediente: NET360696
5 de 5
7.7 Carpintería exterior: las ventanas serán de aluminio lacado en blanco con hojas correderas y vidrio tipo climalit, provistas de persianas y rejas de dimensiones según planos. Las puertas serán de aluminio lacado con vidrio armado y barrotes de protección de dimensiones según planos.
7.8 Carpintería interior: los tabiques serán de placas de cartón-yeso sobre estructura auxiliar de acero galvanizado y aislamiento intermedio de fibra de vidrio con terminación de pintura al gotéele. Las particiones del aseo son similares pero con placa hidrófuga y terminación con azulejo color blanco 20.20. Se colocarán rodapiés en toda la tabiquería de PVC.
7.9 Instalación eléctrica: estará formada por cuadro general de protección, interruptores generales, diferenciales, magnetotérmicos, circuitos, cajas, bases de enchufes, tomas de voz y datos (preinstalación de dos puntos en zona de oficina) en cantidad y situación según planos. La iluminación estará formada por luminarias de 2x36W en oficina y almacén, aro metalsol en aseo y aplique estanco en exterior en cantidad y situación según planos.
7.10 Instalación de fontanería y aparatos sanitarios: estará compuesta por un lavabo con grifería monomando e inodoro de tanque bajo en porcelana vitrificada de primera calidad color blanco, un espejo, un toallero, una jabonera, un porta papel higiénico, un termo eléctrico y red interior de agua fría y caliente en cobre sanitario con llave general de corte preparada para recibir la conexión a la red de agua potable.
7.11 Red de saneamiento: se ejecutara mediante tubería de PVC rígido, con injertos y accesorios del mismo material utilizando para conexión a los aparatos sifones individuales. Quedando toda la instalación dispuesta para su conexionado a la red de alcantarillado.
7.12 Climatización: se climatizara la zona de oficina mediante aparato de aire acondicionado frio-calor tipo split.
7.13 Dimensiones: las dimensiones y acotaciones del Plano Tipo del Edificio Prefabricado son orientativas y se considerarán como las mínimas a cumplir, pudiendo el contratista aumentarlas sensiblemente para adaptarse a su estándares de fabricación.
8. ACOPIO A PIE DE OBRA
El objeto de la oferta es el suministro e instalación de Edificios Prefabricados para Vigilante o Controlador sin necesidad de acopio. Quedando a criterio del jefe de obra permitir el acopio o almacenaje en obra antes de su instalación, cumpliendo las siguiente necesidades:
El acopio se dispondrá en lugar limpio y llano a fin de evitar tensiones y deformaciones durante el almacenaje.
No permitiéndose apilar materiales unos sobre otros susceptibles de bolladuras, ralladuras o deformaciones .
Embalando y protegiendo el conjunto de materiales acopiados ante los agentes atmosféricos y la suciedad.
