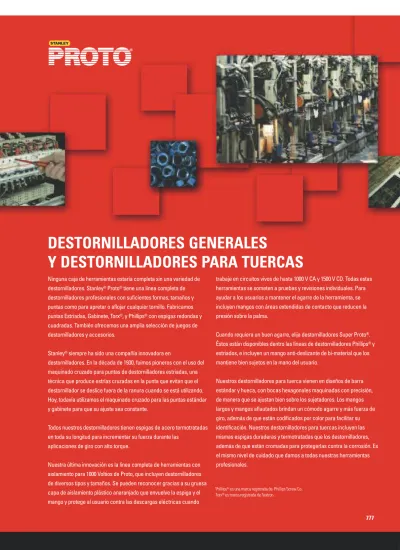

DESTORNILLADORES GENERALES Y DESTORNILLADORES PARA TUERCAS

(1)

Ninguna caja de herramientas estaría completa sin una variedad de destornilladores. Stanley®_Proto®_{tiene una línea completa de}

destornilladores profesionales con suficientes formas, tamaños y puntas como para apretar o aflojar cualquier tornillo. Fabricamos puntas Estriadas, Gabinete, Torx®_{, y Phillips}®_{con espigas redondas y}

cuadradas. También ofrecemos una amplia selección de juegos de destornilladores y accesorios.

Stanley®_{siempre ha sido una compañía innovadora en}

destornilladores. En la década de 1930, fuimos pioneros con el uso del maquinado cruzado para puntas de destornilladores estriadas, una técnica que produce estrías cruzadas en la punta que evitan que el destornillador se deslice fuera de la ranura cuando se está utilizando. Hoy, todavía utilizamos el maquinado cruzado para las puntas estándar y gabinete para que su ajuste sea constante.

Todos nuestros destornilladores tienen espigas de acero termotratadas en toda su longitud para incrementar su fuerza durante las

aplicaciones de giro con alto torque.

Nuestra última innovación es la línea completa de herramientas con

trabaje en circuitos vivos de hasta 1000 V CA y 1500 V CD. Todas estas herramientas se someten a pruebas y revisiones individuales. Para ayudar a los usuarios a mantener el agarre de la herramienta, se incluyen mangos con áreas extendidas de contacto que reducen la presión sobre la palma.

Cuando requiera un buen agarre, elija destornilladores Super Proto®_.

Éstos están disponibles dentro las líneas de destornilladores Phillips®_y

estriados, e incluyen un mango anti-deslizante de bi-material que los mantiene bien sujetos en la mano del usuario.

Nuestros destornilladores para tuerca vienen en diseños de barra estándar y hueca, con bocas hexagonales maquinadas con precisión, de manera que se ajustan bien sobre los sujetadores. Los mangos largos y mangos aflautados brindan un cómodo agarre y más fuerza de giro, además de que están codificados por color para facilitar su identificación. Nuestros destornilladores para tuercas incluyen las mismas espigas duraderas y termotratadas que los destornilladores, además de que están cromadas para protegerlas contra la corrosión. Es el mismo nivel de cuidado que damos a todas nuestras herramientas profesionales.

DESTORNILLADORES GENERALES

(2)

CARACTERÍSTICAS Y BENEFICIOS DE LOS PRODUCTOS

Stanley Proto®_{ofrece una amplia línea de destornilladores} aislados Facom®_{. Estas herramientas se han diseñado de} manera que protejan a los usuarios contra las descargas cuando trabajan en circuitos vivos. Se pueden identificar con facilidad gracias a la gruesa capa de aislamiento plástico anaranjado, que ayuda a proteger a los usuarios contra las descargas cuando trabajan en circuitos vivos de hasta 1000 Voltios CA y 1500 Voltios CD.

Cada vez es más común que se realicen operaciones bajo voltaje vivo en escenarios industriales, y la seguridad en el trabajo es una creciente preocupación de empleados y patrones. Los destornilladores específicamente aislados de la línea de herramientas para 1000 Voltios Facom®_resuelven ambas necesidades.

La serie de destornilladores VE de Facom®_{aislados está} diseñada para trabajadores que instalan y dan

mantenimiento a equipo eléctrico estándar y cableado, como el de los edificios. Estas herramientas combinan un diseño ergonómico con facilidad de uso dentro de los requerimientos de seguridad necesarios para trabajar con o cerca de componentes en vivo.

Los destornilladores aislados se someten a pruebas y revisiones individuales antes de ser embarcados. Se pueden adquirir de manera individual o en juegos.

DESTORNILLADORES AISLADOS FACOM®

Phillips y Pozidrivare son marcas comerciales de Phillips Screw Company

(3)

C O N S E J O S D E S E G U R I D A D

• Use anteojos de seguridad. Existe la posibilidad de sufrir lesiones serias en los ojos.

• Mantenga las herramientas limpias. Esto evita que se deslicen de la mano.

• Jamás utilice un destornillador sobre una pieza de trabajo que tiene en la mano. Si el destornillador se desliza, puede causar serias lesiones. Coloque la pieza de trabajo en una prensa o prensa de banco. • Jamás utilice un destornillador cuyo mango esté roto o partido.

Reemplácelo.

• Elija una herramienta con un mango que ajuste bien en su mano y no se

punta muy angosta puede dañar la cabeza del tornillo. Una cabeza demasiado ancha puede dañar el trabajo.

• Jamás utilice un destornillador como barreta, punzón, cincel o abrelatas, ya que puede causar serias lesiones.

• Jamás utilice un destornillador con la punta o los bordes redondeados, pues se puede deslizar y dañar el trabajo.

• No afile el destornillador, ya que esto reduce el grosor de la hoja. • Jamás utilice un destornillador para revisar corrientes eléctricas. • Jamás utilice alicates para obtener mayor potencia de giro del

destornillador. Sólo debe utilizar llaves en destornilladores cuyas espigas estén rectas.

(4)

Phillips y Pozidrivare son marcas comerciales de Phillips Screw Company Torx es una marca comercial de Acument Intellectual Properties, LLC

JUEGO NO. J88816 - 6 PIEZAS JUEGO DE DESTORNILLADORES SUPER PROTO

®

_ESTÁNDAR

• Espigas cuadradas con espiga corta redonda.

• El mango de tres lóbulos está formado por un bi-material que ayuda a evitar que se resbale la mano.

• Puntas de precisión para un ajuste preciso del sujetador. • Las espigas de aleación de acero están termotratadas

para brindar resistencia. • Peso: 2.64 lbs.

JUEGO NO. J88806 - 6 PIEZAS JUEGO DE DESTORNILLADORES SUPER PROTO

®

• El mango de tres lóbulos está formado por un bi-material y ayuda a evitar que se resbale la mano.

• Puntas de precisión para un ajuste preciso del sujetador.

• Las espigas de aleación de acero están termotratadas para brindar resistencia.

• Peso: 2.34 lbs.

No. de ID de

Producto Contenido Descripción L1

Especificación ASME

J88806

J88002 Destornillador, estriado, redondo, espiga corta 1-1/2" ASME B107.15

J88004 Destornillador, estriado, redondo, 4" 4" ASME B107.15 J88006 Destornillador, estriado, redondo, 6" 6" ASME B107.15 J88008 Destornillador, estriado, redondo, 8" 8" ASME B107.15 J88010 Destornillador, estriado, redondo, 10" 10" ASME B107.15 J88214 Destornillador, punta gabinete, 3/16" x 4" 4" ASME B107.15

No. de ID

de Producto Contenido Descripción L1

J88816

J88002 Destornillador, estriado, redondo, ST 1-1/2" ASME B107.15

J88102 Destornillador, estriado, cuadrado, 2" 4" ASME B107.15 J88104 Destornillador, estriado, cuadrado, 4" 3" ASME B107.15 J88106 Destornillador, estriado, cuadrado, 6" 6" ASME B107.15 J88108 Destornillador, estriado, cuadrado, 8" 8" ASME B107.15 J88112 Destornillador, estriado, cuadrado, 12" 12" ASME B107.15

(5)

JUEGO NO. J88814 - 4 PIEZAS JUEGO DE DESTORNILLADORES SUPER PROTO

®

_ESTÁNDAR

• Espigas redondas.

• Las espigas de aleación de acero están termotratadas para brindar resistencia. • Peso: 1.76 lbs.

JUEGO NO. J88819 - 19 PIEZAS JUEGO DE DESTORNILLADORES COMBINADOS SUPER PROTO

®

• Peso: 4.65 lbs. No. de ID de

J88814

J88103 Destornillador, estriado, 3" 3" ASME B107.15

J88104 Destornillador, estriado, 4" 3" ASME B107.15 J88106 Destornillador, estriado, 6" 6" ASME B107.15 J88108 Destornillador, estriado, 8" 8" ASME B107.15

No. de ID de

J88819

J88203 Destornillador, punta gabinete, 1/8" x 3" 3" ASME B107.15 J88204 Destornillador, punta gabinete, 1/8" x 4" 4" ASME B107.15 J88208 Destornillador, punta gabinete, 1/8" x 8" 8" ASME B107.15 J88214 Destornillador, punta gabinete, 3/16" x 4" 4" ASME B107.15 J88218 Destornillador, punta gabinete, 3/16" x 8" 8" ASME B107.15 J88002 Destornillador, estriado, redondo, espiga corta 1-1/2" ASME B107.15 J88322 Destornillador, Phillips®,_{espiga corta,#2 1-1/2" ASME B107.30} J88393 Destornillador, Phillips®_#0 _3" _{ASME B107.30} J88313 Destornillador, Phillips®_{#1 x 3"} _3" _{ASME B107.30} J88318 Destornillador, Phillips®_{#1 x 8"} _8" _{ASME B107.30} J88324 Destornillador, Phillips®_{#2 x 4"} _4" _{ASME B107.30} J88328 Destornillador, Phillips®_{#2 x 8"} _8" _{ASME B107.30} J88336 Destornillador, Phillips®_{#3 x 6"} _6" _{ASME B107.30} J88348 Destornillador, Phillips®_{#4 x 8"} _8" _{ASME B107.30} J88102 Destornillador, estriado, 4" 4" ASME B107.15 J88106 Destornillador, estriado, 6" 6" ASME B107.15 J88108 Destornillador, estriado, 8" 8" ASME B107.15

(6)

JUEGO NO. J88808 - 8 PIEZAS JUEGO DE DESTORNILLADORES COMBINADOS SUPER PROTO

®

• Espigas redondas.

• Las espigas de aleación de acero están termotratadas para brindar resistencia. • Peso: 2 lbs.

No. de ID de

J88808

J88004 Destornillador, estriado, redondo, 4" 4" ASME B107.15

J88006 Destornillador, estriado, redondo, 6" 6" ASME B107.15 J88213 Destornillador, punta gabinete, 3/16" x 3" 3" ASME B107.15 J88214 Destornillador, punta gabinete, 3/16" x 4" 4" ASME B107.15 J88215 Destornillador, punta gabinete, 3/16" x 5" 5" ASME B107.15 J88313 Destornillador, Phillips®_{#1 x 3"} _3" _{ASME B107.30} J88324 Destornillador, Phillips®_{#2 x 4"} _4" _{ASME B107.30} J88336 Destornillador, Phillips®_{#3 x 6"} _6" _{ASME B107.30}

JUEGO NO. J88818B - 8 PIEZAS JUEGO DE DESTORNILLADORES COMBINADOS SUPER PROTO

®

_PROTOBLACKTM

• Terminado en color negro óxido. • Espigas redondas.

• Las espigas de aleación de acero están termotratadas para brindar resistencia. • Peso: 1.87 lbs.

No. de ID de

J88818B

J88004B Destornillador, estriado, redondo, 4" 4" ASME B107.15

J88006B Destornillador, estriado, redondo, 6" 6" ASME B107.15 J88203B Destornillador, punta gabinete, 1/8" 3" ASME B107.15 J88213B Destornillador, punta gabinete, 3/16" 3" ASME B107.15 J88216B Destornillador, punta gabinete, 3/16" 6" ASME B107.15 J88313B Destornillador, Phillips®_{#1 x 3"} _3" _{ASME B107.30} J88324B Destornillador, Phillips®_{#2 x 4"} _4" _{ASME B107.30} J88336B Destornillador, Phillips®_{#3 x 6"} _6" _{ASME B107.30}

(7)

J88510 T10 3-1/8" J88515 T15 1-1/4" J88520 T20 3-1/4" J88525 T25 3-1/4" J88527 T27 4" J88530 T30 4" J88540 T40 6"

(8)

JUEGO NO. J88836 - 6 PIEZAS JUEGO DE DESTORNILLADORES PHILLIPS SUPER PROTO

®

• Las espigas de aleación de acero están termotratadas para brindar resistencia. • Espigas redondas.

J88836

J88322 Destornillador, Phillips®_#2 _1-1/2" _{ASME B107.30}

J88393 Destornillador, Phillips®_#0 _3" _{ASME B107.30} J88313 Destornillador, Phillips®_{#1 x 3"} _3" _{ASME B107.30} J88324 Destornillador, Phillips®_{#2 x 4"} _4" _{ASME B107.30} J86336 Destornillador, Phillips®_{# 3x6"} _6" _{ASME B107.30} J88348 Destornillador, Phillips®_{#4 x 8"} _8" _{ASME B107.30}

JUEGO NO. FW-MOD.AYVE - 8 PIEZAS JUEGO DE DESTORNILLADORES FACOM

®

_1000V

• Diseñados para trabajar en componentes vivos de hasta 1000V CA y 1500V CD.

• Peso: 2 lbs. No. de ID de

Producto Contenido Tamaño

Ancho de la hoja

FW-MOD.AYVE

FW-ADY.1X100VE PZ1 3/16" FW-ADY.2X125VE PZ2 1/4" FW-APY.1X100VE 1 3/16" FW-APY.2X125VE 2 1/4" FW-AY.3.5X100V 3.5 mm 1/8" FW-AY.4X100VE 4 mm 5/32" FW-AY.5.5X125V 5.5 mm 7/32" FW-AY.6.5X150V 6.5 mm 1/4"

JUEGO NO. FW-184.J5VE - 6 PIEZAS JUEGO DE ALICATES/DESTORNILLADORES FACOM

J88213

3/16" 3/16" 3" 7-7/8" 0.14 lbs. ASME B107.15

J88214

3/16" 3/16" 4" 8" 0.14 lbs. ASME B107.15

J88215

3/16" 3/16" 5" 8-7/8" 0.14 lbs. ASME B107.15

J88216

3/16" 3/16" 6" 9-3/4" 0.16 lbs. ASME B107.15

J88218

3/16" 3/16" 8" 12" 0.17 lbs. ASME B107.15

(11)

SUPER PROTO

®

_{PROTOBLACK™ PUNTA GABINETE – ESPIGA REDONDA}

• Hoja y punta delgadas para facilitar el uso.

• Las espigas de aleación de acero están termotratadas para brindar resistencia. No. de ID de Producto B L1 L Peso libras Especificación ASME

J88203B

1/8" 1/8" 3" 6-3/8" 0.04 lbs. ASME B107.15

J88213B

3/16" 3/16" 3" 7-7/8" 0.13 lbs. ASME B107.15

J88216B

J88324B

2 1/4" 4" 8-1/4" 0.21 lbs. ASME B107.30

J88336B

3 5/16" 6" 11" 0.43 lbs. ASME B107.30

J88348B

4 3/8" 7-7/8" 12-3/4" 0.60 lbs. ASME B107.30 No. de ID de Producto B L1 L Peso libras Especificación ASME

J88393

0 1/8" 3" 6-3/8" 0.05 lbs. ASME B107.30

J88313

1 3/16" 3" 6-7/8" 0.12 lbs. ASME B107.30

J88318

1 3/16" 8" 12" 0.20 lbs. ASME B107.30

J88324

2 1/4" 4" 8-1/4" 0.21 lbs. ASME B107.30

J88328

2 1/4" 8" 12-1/2" 0.27 lbs. ASME B107.30

J88336

3 5/16" 6" 10-5/16" 0.36 lbs. ASME B107.30

J88348

4 3/8" 8" 12-5/16" 0.52 lbs. ASME B107.30

(12)

No. de ID de

Producto Tamaño Longitud

Peso libras Especificación ASME

J9406

5/16" 10-13/32" 0.35 lbs. ASME B107.12

J9408

3/8" 13-1/2" 0.62 lbs. ASME B107.15

J9403

3/16" 6-3/4" 0.17 lbs. ASME B107.30

J88S0804

1/4" X 4" 4" 0.23 lbs. ASME B107.30

J88S0812

1/4" X 12" 12" 0.34 lbs. AMSE B107.30

J88S1006

5/16" x 6" 6" 0.36 lbs. ASME B107.30

J88S1208

3/8" X 8" 8" 0.49 lbs. ASME B107.30

DESTORNILLADORES SOFT GRIP ESTRIADOS

• Las espigas de aleación de acero están termotratadas para brindar resistencia. No. de ID de Producto L1 L Peso libras Especificación ASME

J9832

3/16" 4" 7-1/2" 0.13 lbs. B107.30

J9682

#1 2-1/2" 6-13/32" 0.10 lbs. B107.30

J9482

#1 3" 6-3/4" 0.19 lbs. B107.30

J9484

#2 4" 8-5/16" 0.27 lbs. B107.30

J88P0104

1" x 4" 4" 7-13/16" 0.14 lbs. B107.30

J88P0204

#2 x 4" 4" 8-9/32" 0.23 lbs. B107.30

J88P0306

#3 X 6" 6" 10-5/8" 0.36 lbs. B107.30

DESTORNILLADORES SOFT GRIP PHILLIPS

®

SUPER PROTO

®

_{PUNTA PHILLIPS}

®

_{- ESPIGA CORTA REDONDA}

J88322

2 1/4" 1-1/2" 3-3/4" 0.10 lbs. ASME B107.30

(13)

DESTORNILLADORES AISLADOS FACOM

®

_{- ESTRIADOS}

No. de ID de

Producto Longitud Tamaño

Ancho de la hoja Longitud de la espiga Peso libras

FW-AY.10X150VE

11" 10 mm 13/32" 5-29/32" 0.46 lbs.

FW-AY.10X200VE

13" 10 mm 13/32" 7-7/8" 0.53 lbs.

FW-AY.12X250VE

15" 12 mm 15/32" 9-27/32" 0.8 lbs.

FW-AY.2.5X50VE

6" 2.5 mm 3/32" 1-31/32" 0.04 lbs.

FW-AY.2.5X75VE

7" 2.5 mm 3/32" 2-15/16" 0.06 lbs.

FW-AY.3.5X100V

8" 3.5 mm 1/8" 3-15/16" 0.08 lbs.

FW-AY.3.5X75VE

7" 3.5 mm 1/8" 2-15/16" 0.07 lbs.

FW-AY.3X75VE

7" 3 mm 1/8" 2-15/16" 0.07 lbs.

FW-AY.4X100VE

8" 4 mm 5/32" 3-15/16" 0.09 lbs.

FW-AY.4X150VE

10" 4 mm 5/32" 5-29/32" 0.1 lbs.

FW-AY.5.5X125V

9" 5.5 mm 7/32" 4-29/32" 0.16 lbs.

FW-AY.5.5X150V

11" 5.5 mm 7/32" 5-29/32" 0.17 lbs.

FW-AY.5.5X200V

13" 5.5 mm 7/32" 7-7/8" 0.2 lbs.

FW-AY.6.5X150V

11" 6.5 mm 1/4" 5-29/32" 0.26 lbs.

FW-AY.6.5X200V

13" 6.5 mm 1/4" 7-7/8" 0.29 lbs.

8-9/32" 1 3/16" 3-15/16" 0.14 lbs.

FW-APY.2X125VE

9-21/32" 2 1/4" 4-29/32" 0.22 lbs.

FW-APY.3X150VE

11-1/32" 3 5/16" 5-29/32" 0.35 lbs.

FW-APY.4X200VE

12-13/16" 4 13/32" 7-7/8" 0.53 lbs. No. de ID de Producto L Tamaño Ancho de la hoja Longitud de la espiga Peso libras

FW-APYB.1X100V

8-1/16" 1 3/16" 3-15/16" 0.15 lbs.

FW-APYB.2X125V

9-21/32" 2 1/4" 4-29/32" 0.23 lbs.

DESTORNILLADORES AISLADOS FACOM

®

_{- ESTRIADOS Y PHILLIPS}

(15)

JUEGO NO. J61929 - 28 PIEZAS JUEGO DE PUNTAS PARA DESTORNILLADOR MAGNÉTICO

• Empacado en estuche de plástico moldeado para brindar protección y facilitar el almacenamiento.

• Peso: 1.07 lbs.

No. de ID de

Producto Contenido Descripción Longitud

J61929

— #0 Phillips® _1" J60002 Punta Phillips®_#1 _1" J60008 Punta Phillips®_#2 _1" J60020 Punta Phillips®_#3 _1" J60200 3F-4R estriado 1" J60202 4F-5R estriado 1" J60204 Punta estriada, 7/32”, hexagonal, 1/4” 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 1" J60208 Punta estriada, 9/32”, hexagonal, 1/4” 1" J60508 Punta estriada, 1/4”, hexagonal, 1/4” 1" J60510 Punta estriada, 9/32”, hexagonal, 1/4” 1"

J60512 T20 Torx® _1" J60514 T25 Torx® _1" J60518 T30 Torx® _1" J60520 T40 Torx® _1" J61000 #0 cuadrado 1" J61002 #1 cuadrado 1" J61004 #2 cuadrado 1" J61006 #3 cuadrado 1" J60802 Cabeza de dado 5/64” 1" J60804 Cabeza de dado 3/32” 1-1/4" J60808 Cabeza de dado 1/8” 1-1/4" J60812 Cabeza de dado 5/32” 1-1/4" J60814 Cabeza de dado 3/16” 1-1/4" J61085 Embrague 1/8” 1" J61087 Embrague 5/32” 1" J61239 Sujetador de puntas magnéticas 2-1/4" J9300MS Destornillador magnético 7-9/16"

(16)

Phillips y Pozidrivare son marcas comerciales de Phillips Screw Company Torx es una marca comercial de Acument Intellectual Properties, LLC

JUEGO NO. J9322 - 11 PIEZAS JUEGO DE PUNTAS PARA DESTORNILLADOR MAGNÉTICO DE RATCHET

• El destornillador de ratchet sin engranajes brinda una operación suave, con un ángulo infinito de ratchet.

• El mango es un conveniente compartimiento para puntas. • Peso: 0.76 lbs.

No. de ID de

J9322

J60002 Punta Phillips®_#1 _1"

J60008 Punta Phillips®_#2 _1" J60202 4F-5R estriado 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 1" — Aprietatuercas, 3/16” 1-1/2" — Aprietatuercas, 1/4” 1-1/2" — Aprietatuercas, 9/32” 1-1/2" — Aprietatuercas, 5/16” 1-1/2" — Aprietatuercas, 11/32” 1-1/2" — Aprietatuercas, 7/16” 1-1/2" — Destornillador magnético de ratchet 8-3/4"

JUEGO NO. J9320 - 5 PIEZAS JUEGO DE PUNTAS PARA DESTORNILLADOR MAGNÉTICO DE RATCHET

• El destornillador de ratchet sin engranajes brinda una operación suave, con un ángulo infinito de ratchet.

No. de ID de

J9320

J60008 Punta Phillips®_#2 _1" J60202 4F-5R estriado 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 1" — Destornillador magnético de ratchet 8-3/4"

(17)

JUEGO NO. J61902 - 9 PIEZAS JUEGO DE APRIETATUERCAS/PUNTAS

• Peso: 0.94 lbs.

No. de ID de

Producto Contenido Tamaño Longitud

J61909HS

J61620HS 1/4" 2-9/16"

J61622HS 5/16" 1-9/16" J61624HS 3/8" 1-9/16"

JUEGO NO. J61909HS - 3 PIEZAS JUEGO DE APRIETATUERCAS – ESPIGA HEXAGONAL 1/4”

• El diseño TorquePlus™ Proto®_{es una configuración de mando de alto rendimiento que permite} enganchar fácil y rápidamente la llave en las partes planas del sujetador, y no las esquinas. • La configuración TorquePlus™ utiliza un diseño de radio-esquina, alejando el área de contacto y la

tensión de las esquinas del sujetador para distribuir la tensión de contacto en un área más grande del dado, minimizando así los deslizamientos.

• El diseño TorquePlus™ minimiza el redondeo del sujetador, ayuda a extender la vida del sujetador y permite al usuario girar con mayor facilidad los sujetadores desgastados, redondeados u oxidados. • Los imanes tienen una alta potencia de sujeción que ayuda a mejorar la retención del sujetador e

incrementar la productividad. • Distintivo terminado dorado. • Peso: 0.21 lbs.

No. de ID

de Producto Contenido Tamaño Longitud

J61902

J60650 T20 3-1/2" J61652 5/16" 1-7/8" J61654 3/8" 1-7/8" J60100 Phillips®_{No. 1} _1-15/16" J60102 Phillips®_{No. 2} _1-15/16" J60110 Phillips®_{No. 3} _1-15/16" J60412 Punta estándar .038 1-15/16" J60416 Punta estándar .046 1-15/16" J60418 Punta estándar .050 1-15/16"

JUEGO NO. J61906 - 38 PIEZAS JUEGO DE PUNTAS/PUNTAS DE POTENCIA

• La base magnética ayuda a mantener la herramienta organizada e incrementa su portabilidad. • El fuerte enlace magnético brinda una fuerza superior de sujeción.

• El sujetador ayuda a mantener las puntas organizadas en el cajón de la caja de herramientas y sobre cualquier superficie metálica.

• Variedad de puntas estándar estriadas, Phillips®_{, y Torx}®_{, así como embragues que} ayudan a realizar diversas tareas.

(18)

JUEGO NO. J61904 - 38 PIEZAS JUEGO DE PUNTAS/PUNTAS DE POTENCIA

• La base magnética ayuda a mantener las herramientas organizadas y brinda portabilidad.

• El fuerte enlace magnético brinda una fuerza superior de sujeción. • El sujetador ayuda a mantener las puntas organizadas en el cajón de

la caja de herramientas y sobre cualquier superficie metálica. • Peso: 1.01 lbs.

JUEGO NO. J9224 - 5 PIEZAS JUEGO DE PUNTAS MAGNÉTICAS PARA DESTORNILLADOR – LARGO ALCANCE

• El mango extra largo da mejor acceso a áreas confinadas y restringidas.

No. de ID de

J9224

J60008 Punta Phillips®_#2 _1" J60202 4F-5R estriado 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 1" J9300MX

Ratchet magnético

Destornillador – Largo alcance 11-5/16"

No. de ID de

Producto Contenido Descripción Cantidad Longitud

J61904

J60002 Punta Phillips®_#1 _{2 ea.} _1"

J60008 Punta Phillips®_#2 _{8 ea.} _1" J60020 Punta Phillips®_#3 _{2 ea.} _1" J60026 Punta Phillips®_{#2 de diámetro reducido} _{1 ea.} _1"

J60202 4F-5R estriado 1 ea. 1"

J60204 Punta estriada, 7/32”, hexagonal, 1/4” 2 ea. 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 2 ea. 1" J60208 Punta estriada, 9/32”, hexagonal, 1/4” 1 ea. 1" J60100 Punta de potencia, Phillips®_#1 _{3 ea.} _1-15/16" J60102 Punta de potencia, Phillips®_#2 _{8 ea.} _1-15/16" J50110 Punta de potencia, Phillips®_#3 _{2 ea.} _1-15/16" J50406 Punta de potencia, estriada, 4F-5R 1 ea. 1-15/16" J60412 Punta de potencia, estriada, 6F-8F 1 ea. 1-15/16" J60414 Punta de potencia, estriada, 8F-10R 1 ea. 1-15/16" J60416 Punta de potencia, estriada, 10F-12R 1 ea. 1-15/16" J61239 Sujetador de puntas magnéticas 1 ea. 2-1/4" J6925 Dado, punta hexagonal, mando 1/4”, 1/4” 1 ea. 1"

(19)

JUEGO NO. J61901 - 10 PIEZAS JUEGO DE PUNTAS CON CAJA DE ALMACENAMIENTO

• Puntas populares en una caja de almacenamiento compacta que funciona también como mango de destornillador.

• Las puntas están clasificadas para herramientas eléctricas y se pueden utilizar con taladros inalámbricos y eléctricos.

• Peso: 0.39 lbs.

JUEGO NO. J5239P - 11 PIEZAS JUEGO DE PUNTAS TORX

®

• No se debe utilizar en aplicaciones de impacto. • Mando 1/4" y 3/8", hexagonal 1/4" y 5/16". • Peso: 0.37 lbs.

No. de ID de

J61901

J60008 Punta Phillips®_#2 _1" J60020 Punta Phillips®_#3 _1" J60202 4F-5R estriado 1" J60206 Punta estriada, 5/32”, hexagonal, 1/4” 1" J60216 Punta estriada, 7/32”, hexagonal, 1/4” 1" J60508 Punta estriada, 4/32”, hexagonal, 1/4” 1" J60510 Punta estriada, 9/32”, hexagonal, 1/4” 1" J60808 Cabeza de dado 1/8” 1-1/4" J61223 Sujetador de puntas magnéticas de 1/4" x 3 2-31/32"

No. de ID de Producto Contenido

J5239P

J60508 T10 J60510 T15 J60512 T20 J60514 T25 J60516 T27 J60518 T30 J60562 T40 J60564 T45 J60566 T50 J6930 Sujetador de puntas J6931 Sujetador de puntas J25TR50C Bolsa

(20)

J4739C

J473910W T10 J473915W T15 J473920W T20 J473925W T25 J473927W T27 J473930W T30

J2584 Barra para dados, 6/4" J2590 Clips para dados (7)

JUEGO NO. J4739C - 6 PIEZAS JUEGO DE PUNTAS TORX

®

_{MANDO 1/4"}

• No se debe utilizar en aplicaciones de impacto. • Mando 3/8”, hexagonal 5/16”.

• Peso: 0.38 lbs.

JUEGO NO. J4739P - 7 PIEZAS JUEGO DE PUNTAS TORX

®

_{MANDO 3/8"}

• No se debe utilizar en aplicaciones de impacto. • Mando 3/8”, hexagonal 5/16”. • Peso: 0.26 lbs. No. de ID de Producto Longitud Peso libras

J60002

1 1" 0.01 lbs.

J60008

2 1" 0.01 lbs.

J60020

3 1" 0.01 lbs.

PUNTAS PHILLIPS

®

_{- HEXAGONAL 1/4”}

J4739P

J60508 T10 J60510 T15 J60512 T20 J60514 T25 J60516 T27 J60518 T30 J6931 Sujetador de puntas J25TR50C Bolsa No. de ID de Producto Longitud Peso libras

J60004

1 1" 0.01 lbs.

J60010

2 1" 0.01 lbs.

J60022

3 1" 0.01 lbs.

(21)

No. de ID de Producto Longitud Peso libras

J60014

1.5" 0.02 lbs.

J60018

3.7" 0.03 lbs.

J60116

2.8" 0.03 lbs.

PUNTAS DE POTENCIA PHILLIPS

®

_{– HEXAGONAL 1/4”}

PUNTAS ESTRIADAS – HEXAGONAL 1/4”

J60500

T6 1" 0.01 lbs.

J60502

T7 1" 0.02 lbs.

J60504

T8 1" 0.01 lbs.

J60506

T9 1" 0.01 lbs.

J60508

T10 1" _{0.01 lbs.}

J60510

T15 1" _{0.01 lbs.}

J60512

T20 1" _{0.01 lbs.}

J60514

T25 1" _{0.01 lbs.}

J60516

T27 1" _{0.01 lbs.}

J60518

T30 1" _{0.01 lbs.}

J60520

T40 1" 0.02 lbs.

PUNTAS TORX

®

_{- HEXAGONAL 1/4”}

No. de ID de Producto Tamaño de tornillo Grosor de la hoja Longitud Peso libras

J60202

3/16" 0.034 3/16" 1" 0.01 lbs.

J60204

7/32" 0.04 7/32" 1" 0.01 lbs.

J60208

9/32" 0.046 9/32" 1" 0.01 lbs.

PUNTAS TORX

®

_{A PRUEBA DE MANIPULACIONES – HEXAGONAL 1/4”}

J60530

T10H 1" 0.01 lbs.

J60532

T15H 1" 0.01 lbs.

J60534

T20H 1" 0.01 lbs.

J60536

T25H 1" 0.01 lbs.

J60538

T27H 1" 0.01 lbs.

J60540

T30H 1" 0.01 lbs.

J60542

T40H 1" 0.01 lbs. No. de ID de Peso

(22)

No. de ID de

Producto Longitud

Peso libras

J60666

6" 0.04 lbs.

PUNTAS DE POTENCIA TORX

®

J61002

1 1" 0.01 lbs.

J61004

2 1" 0.01 lbs.

J61006

3 1" 0.01 lbs.

PUNTAS PARA ORIFICIOS CUADRADOS – HEXAGONAL 1/4”

No. de ID de Producto Tamaño de tornillo Grosor de la hoja Ancho de la hoja Longitud Peso libras

J60202

3/16" 0.034 0.034 1" 0.01 lbs.

J60204

7/32" 0.04 0.04 1" 0.01 lbs.

J60208

9/32" 0.046 0.046 1" 0.01 lbs.

PUNTAS ESTRIADAS – HEXAGONAL 1/4”

SUJETADORES DE PUNTAS – HEXAGONAL 1/4" Y 5/16”

• No se use en aplicaciones de impacto.

SUJETADOR DE PUNTAS – HEXAGONAL 1/4”

No. de ID de Producto Apertura de tamaño hexagonal Diámetro del cuerpo Diámetro de la punta Longitud Peso libras

J61204

1/4" 7/16" 7/16" 4" 0.12 lbs. No. de ID de Producto Apertura de tamaño hexagonal Diámetro del cuerpo Diámetro de la punta Longitud Peso libras

J61200

1/4" 7/16" 7/16" 2-1/4" 0.04 lbs. No. de ID de Producto in. pulgadas Longitud Peso libras

J6925

1/4" 1/4" 1" 0.04 lbs.

J6931

3/8" 1/4" 1-1/4" 0.07 lbs.

J6930

3/8" Sujetador de puntas 1-5/16" 0.07 lbs.

J6935

1/2" 5/16" 1-1/2" 0.11 lbs.

(23)

SUJETADOR MAGNÉTICO DE PUNTAS – HEXAGONAL 1/4”

J61222

1/4" 7/16" 7/16" 2-1/4" 0.07 lbs.

J61223

1/4" 7/16" 7/16" 2-31/32" 0.08 lbs. No. de ID de Producto Apertura de tamaño hexagonal Diámetro del cuerpo Diámetro de la punta Longitud Peso libras

J61224

1/4" 7/16" 7/16" 4" 0.12 lbs.

J61226

1/4" 7/16" 7/16" 6" 0.2 lbs.

J61228

1/4" 7/16" 7/16" 8" 0.3 lbs.

J61230

1/4" 7/16" 7/16" 10" 0.37 lbs.

J61232

1/4" 7/16" 7/16" 12" 0.46 lbs.

SUJETADOR MAGNÉTICO DE PUNTAS – HEXAGONAL 1/4”

• Apertura hexagonal de un cuarto de pulgada.

No. de ID de

Producto L1 L

Peso libras

J9300MS

4" 7-9/16" 0.15 lbs.

SUJETADOR MAGNÉTICO DE PUNTAS

• Puntas hexagonales mando 1/4".

• Las puntas se pueden almacenar en el mango.

• La tapa rotatoria y plegable no se abre accidentalmente ni se pierde. • Espiga de acero inoxidable de una pieza resistente a la corrosión.

J61234

1/4" 7/16" 7/16" 2-1/4" 0.05 lbs.

J61236

5/16" 3/8" 3/8" 3" 0.06 lbs.

J61238

5/16" 1/2" 1/2" 3" 0.1 lbs.

(24)

No. de ID de Producto L1 L Tamaño Peso libras

J88601

2-3/8" 4-51/64" 0.05" 0.03 lbs.

J88602

2-1/2" 5" 1/16" 0.03 lbs.

J88603

2-21/32" 5" 5/64" 0.03 lbs.

J88604

2-3/4" 6-1/4" 3/32" 0.04 lbs.

J88605

3" 6-1/4" 7/64" 0.04 lbs.

J88606

3-1/8" 6-1/2" 1/8" 0.04 lbs.

J88607

3-1/4" 6-1/2" 9/64" 0.05 lbs.

J88608

3-1/2" 8" 5/32" 0.13 lbs.

J88609

3-3/4" 8" 3/16" 0.14 lbs.

SUJETADOR MAGNÉTICO DE PUNTAS – HEXAGONAL 1/4”

No. de ID de

Producto Longitud

Peso libras

J9866

6-1/4" 0.04 lbs.

INICIADOR DE TORNILLOS - PUNTAS ESTÁNDAR Y PHILLIPS

®

• Clips para bolsillo.

INICIADOR DE TORNILLOS – PUNTA PHILLIPS

®

• Clips para bolsillo. No. de ID de Producto Longitud Peso libras

J9882

2-3/4" 0.02 lbs.

J9884

5-3/4" 0.05 lbs.

J9886

9-3/4" 0.06 lbs.

INICIADOR DE TORNILLOS – PUNTA ESTÁNDAR

• Clips para bolsillo. No. de ID de Producto Longitud Peso libras

J9851

2-5/8" 0.02 lbs.

J9853

5-5/8" 0.04 lbs.

J9855

9-5/8" 0.09 lbs

(25)

EXTENSIONES - ESPIGA HEXAGONAL 1/4

EXTENSIONES - ESPIGA HEXAGONAL 7/16”

J361/4

1/4" 4-5/8" 0.05 lbs.

J365/16

5/16" 4-7/8" 0.13 lbs.

J363/8

3/8" 6-1/8" 0.12 lbs.

DESTORNILLADOR ACODADO – PUNTA ESTÁNDAR

• Terminado en color negro óxido. No. de ID de Producto Macho cuadrado Retención de dado Longitud Peso libras

J7111

3/8" Clavija 2-3/4" 0.14 lbs.

J7121

1/2" Clavija 2-3/4" 0.17 lbs. No. de ID de Producto Macho cuadrado Retención de dado Longitud Peso libras

J61302

1/4" Clavija 2" 0.04 lbs.

J61303

J61304

J61306

J61352

1/4" Bola 2" 0.04 lbs.

J61402

J61404

J61406

J61502

3/8" Bola 2" 0.05 lbs. No. de ID de Producto Longitud Peso libras

J341/4

1 & 2 4-3/4" 0.07 lbs.

J343/8

3 & 4 6-1/8" 0.12 lbs.

DESTORNILLADOR ACODADO – PUNTA PHILLIPS

®

• Puntas de precisión para un ajuste preciso del sujetador. • Terminado en color negro óxido.

MAGNETIZADOR/DESMAGNETIZADOR

• Se usa con los destornilladores. • Peso: 0.14 lbs.

(26)

JUEGO NO. J9200H - 7 PIEZAS JUEGO DE DESTORNILLADORES PARA TUERCAS DE BARRA HUECA

• El diseño de barra totalmente hueca brinda máximo espacio para el perno. • El diseño de barra de una pieza da mayor fuerza y durabilidad.

• Ideal para aplicaciones de electrónica, ensamblaje y diversas aplicaciones industriales. • Mangos con códigos de color para fácil identificación del tamaño.

• Peso: 4.22 lbs. No. de ID de Producto Contenido pulgadas Longitud Especificación ASME

J9200H

J9206H 3/16" 6-11/16" ASME B107.12 J9208H 1/4" 6-11/16" ASME B107.12 J9210H 5/16" 6-11/16" ASME B107.12 J9211H 11/32" 6-11/16" ASME B107.12 J9212H 3/8" 6-11/16" ASME B107.12 J9214H 7/16" 7" ASME B107.12 J9216H 1/2" 7" ASME B107.12 J9200CBB Caja moldeada

JUEGO NO. J9200DB - 11 PIEZAS JUEGO DE DESTORNILLADORES PARA TUERCAS

J9200DB

J9206 3/16" 6-11/16" ASME B107.12 J9207 7/32" 6-11/16" ASME B107.12 J9208 1/4" 6-11/16" ASME B107.12 J9209 9/32" 6-11/16" ASME B107.12 J9210 5/16" 6-11/16" ASME B107.12 J9211 11/32" 6-11/16" ASME B107.12 J9212 3/8" 6-11/16" ASME B107.12 J9214 7/16" 7" ASME B107.12 J9216 1/2" 7" ASME B107.12 J9218 9/16" 7" ASME B107.12 J9220 5/8" 7" ASME B107.12 J9200DPB Caja moldeada

(27)

JUEGO NO. J9201MB - 11 PIEZAS JUEGO DE DESTORNILLADORES PARA TUERCAS EN MILÍMETROS

Producto Contenido mm Longitud

J9201MB

J9204M 4 6-3/4" B107.12 J9205M 5 6-3/4" B107.12 J92055M 5.5 6-3/4" B107.12 J9206M 6 6-3/4" B107.12 J9207M 7 6-3/4" B107.12 J9208M 8 6-3/4" B107.12 J9209M 9 6-3/4" B107.12 J92010M 10 6-3/4" B107.12 J92011M 11 6-3/4" B107.12 J92013M 13 7" B107.12 J92014M 14 7" B107.12 J9200DPB Caja moldeada

JUEGO NO. J9200C - 7 PIEZAS JUEGO DE DESTORNILLADORES PARA TUERCAS

• Peso: 1.77 lbs.

JUEGO NO. J9200M - 5 PIEZAS JUEGO DE DESTORNILLADORES PARA TUERCAS MINIATURA

J9200C

J9206 3/16" 6-11/16" ASME B107.12 J9207 7/32" 6-11/16" ASME B107.12 J9208 1/4" 6-11/16" ASME B107.12 J9209 9/32" 6-11/16" ASME B107.12 J9210 5/16" 6-11/16" ASME B107.12 J9211 11/32" 6-11/16" ASME B107.12 J9212 3/8" 6-11/16" ASME B107.12 J25TR24C Juego No. de ID de Producto Contenido pulgadas Longitud Especificación ASME

J9200M

J92021/2 5/64" 2-1/2" ASME B107.12 J9203 3/32" 2-1/2" ASME B107.12 J92031/2 7/64" 2-1/2" ASME B107.12

(28)

DESTORNILLADORES PARA TUERCA DE BARRA HUECA

No. de ID de Producto

pulgadas Espacio

para pernos Longitud

Peso libras Especificación ASME

J9206H

3/16" 4-5/16" 6-11/16" 0.18 lbs. ASME B107.12

J9208H

1/4" 4-5/16" 6-11/16" 0.18 lbs. ASME B107.12

J9210H

5/16" 4-3/8" 6-11/16" 0.19 lbs. ASME B107.12

J9211H

11/32" 4-3/8" 6-11/16" 0.22 lbs. ASME B107.12

J9212H

3/8" 4-3/8" 6-11/16" 0.19 lbs. ASME B107.12

J9214H

7/16" 5-1/16" 7" 0.27 lbs. ASME B107.12

J9216H

1/2" 5-1/16" 7" 0.27 lbs. ASME B107.12

DESTORNILLADORES PARA TUERCAS EN MILÍMETROS

DESTORNILLADORES PARA TUERCAS

• Aperturas hexagonales formadas con precisión y termotratadas. • Mangos codificados por color para facilitar la identificación.

No. de ID de Producto pulgadas L1 L Peso libras Especificación ASME

J9206

3/16" 2-7/8" 6-11/16" 0.20 lbs. ASME B107.12

J9207

7/32" 2-7/8" 6-11/16" 0.20 lbs. ASME B107.12

J9208

1/4" 2-7/8" 6-11/16" 0.19 lbs. ASME B107.12

J9209

9/32" 2-7/8" 6-11/16" 0.23 lbs. ASME B107.12

J9210

5/16" 2-7/8" 6-11/16" 0.23 lbs. ASME B107.12

J9211

11/32" 2-7/8" 6-11/16" 0.22 lbs. ASME B107.12

J9212

3/8" 2-7/8" 6-11/16" 0.23 lbs. ASME B107.12

J9214

7/16" 2-7/8" 7" 0.34 lbs. ASME B107.12

J9216

1/2" 2-7/8" 7" 0.34 lbs. ASME B107.12

J9218

9/16" 2-7/8" 7" 0.45 lbs. ASME B107.12

J9220

5/8" 2-7/8" 7" 0.50 lbs. ASME B107.12 No. de ID de Producto mm L1 (mm) Longitud (mm) Peso libras

J9204M

4 73 172 0.21 lbs.

J9205M

5 73 172 0.19 lbs.

J92055M

5.5 73 172 0.19 lbs.

J9206M

6 73 172 0.19 lbs.

J9207M

7 73 172 0.25 lbs.

J9208M

8 73 172 0.22 lbs.

J9209M

9 73 172 0.24 lbs.

J9210M

10 73 172 0.29 lbs.

J9211M

11 73 172 0.29 lbs.

J9212M

12 73 172 0.36 lbs.

J9213M

13 73 172 0.34 lbs.

J9214M

14 73 178 0.43 lbs.

J9217M

17 73 178 0.50 lbs.

(29)

DESTORNILLADORES PARA TUERCAS EN MINIATURA

• Diseñados para realizar trabajos en instrumentos de precisión y ensambles en miniatura. No. de ID de Producto pulgadas Entrehierro para pernos Peso libras

J9204

1/8" 2-1/2" 0.04 lbs.

J9205

5/32" 2-1/2" 0.04 lbs.

DESTORNILLADORES PARA AISLADOS FACOM

®

_{DE CUATRO DIRECCIONES}

• Aislamiento para 1000V CA o 1500 CD. No. de ID de

Peso libras

FM-71.1AVSE

6X8 10X12 6" 0.36 lbs.

FM-71.2AVSE

6X9 11X13 6" 0.54 lbs.

FM-71.3AVSE

8X10 12X14 6" 0.56 lbs. No. de ID de

Peso libras

FM-94T.6AVSE

6mm 5-3/4" 0.33 lbs.

FM-94T.8AVSE

8mm 5-3/4" 0.36 lbs.

FM-94T.10AVSE

10mm 5-3/4" 0.41 lbs.

FM-94T.11AVSE

11mm 5-3/4" 0.47 lbs.

FM-94T.12AVSE

12mm 5-3/4" 0.46 lbs.

FM-94T.13AVSE

13mm 5-3/4" 0.5 lbs.

FM-94T.14AVSE

14mm 5-3/4" 0.51 lbs.

DESTORNILLADORES PARA TUERCAS CON BARRA EN T AISLADOS FACOM

®

• Aislamiento para 1000V CA o 1500 CD.

No. de ID de

Peso libras

FM-94TL.10AVSE

10mm 12-1/2" 0.91 lbs.

FM-94TL.13AVSE

13mm 12-1/2" 1.15 lbs.

FM-94TL.16AVSE

16mm 12-1/2" 1.85 lbs.

DESTORNILLADORES PARA TUERCAS CON BARRA EN T LARGA AISLADOS FACOM

®

(30)

APRIETATUERCAS MAGNÉTICOS – ESPIGA HEXAGONAL 1/4”

No. de ID de Producto

pulgadas _mm Diámetro del

cuerpo Longitud Peso libras

J61650

1/4" 7/16" 1-7/8" 0.04 lbs.

J61658

1/4" 7/16" 1-7/8" 0.05 lbs.

J61652

5/16" 1/2" 1-7/8" 0.05 lbs.

J61654

3/8" 9/16" 1-7/8" 0.05 lbs.

J61656

7/16" 5/8" 1-7/8" 0.07 lbs

J61690

6 mm 7/16" 47.6 mm 0.04 lbs.

J61692

8 mm 1/2" 47.6 mm 0.05 lbs.

J61694

10 mm 9/16" 47.6 mm 0.05 lbs. No. de ID de Producto

pulgadas Diámetro del cuerpo

Diámetro del cuerpo

de la espiga Longitud Peso libras

J61620

1/4" 7/16" 5/16" 2-9/16" 0.06 lbs.

J61628

1/4" 7/16" 3/8" 2-9/16" 0.06 lbs.

J61622

5/16" 1/2" 5/16" 2-9/16" 0.07 lbs.

J61630

5/16" 1/2" 3/8" 2-9/16" 0.07 lbs.

J61624

3/8" 9/16" 5/16" 2-9/16" 0.07 lbs.

J61632

3/8" 9/16" 3/8" 2-9/16" 0.08 lbs.

J61626

7/16" 5/8" 7/16" 2-9/16" 0.09 lbs.
