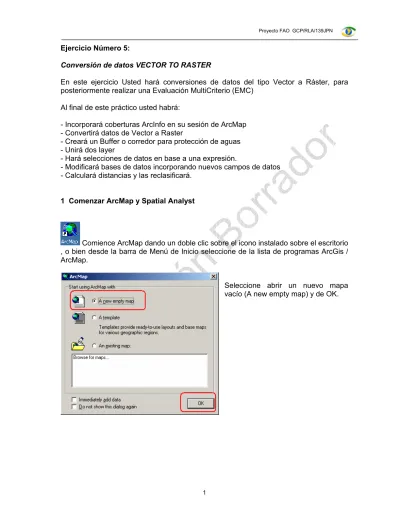

Ejercicio Número 5:
Conversión de datos VECTOR TO RASTER
En este ejercicio Usted hará conversiones de datos del tipo Vector a Ráster, para posteriormente realizar una Evaluación MultiCriterio (EMC)
Al final de este práctico usted habrá:
- Incorporará coberturas ArcInfo en su sesión de ArcMap - Convertirá datos de Vector a Raster
- Creará un Buffer o corredor para protección de aguas - Unirá dos layer
- Hará selecciones de datos en base a una expresión.
- Modificará bases de datos incorporando nuevos campos de datos - Calculará distancias y las reclasificará.
1 Comenzar ArcMap y Spatial Analyst
Comience ArcMap dando un doble clic sobre el icono instalado sobre el escritorio , o bien desde la barra de Menú de Inicio seleccione de la lista de programas ArcGis / ArcMap.
Seleccione abrir un nuevo mapa vacío (A new empty map) y de OK.
2 Incorporación de datos del tipo Shape y coberturas ArcInfo
Incluya los siguientes layer, para ello presione el ícono de add data, navegue
hasta la carpeta c:\coberturas y agregue los layer que ahí aparecen.
Observe que dentro de los later aparecen dos (Fotodef e Hidrocl) coberturas de ArcInfo.
Para agregar estos a su sesión de ArcMap, debe darles doble clic y seleccionar para Fotodef la capa de polígonos (polygon) y para Hidrocl, la capa de Arcos (Arc). El resto de los datos selecciones y presione Add.
Las coberturas ráster a crear tendrán todas un píxel de 20 metros (tamaño de célula) y la cobertura limite (tipo GRID), será la que delimitará el área a analizar para posteriores cálculos y análisis.
Para la EMC, usted creará parte de los raster necesarios. Se desglosan de la siguiente manera
Limitantes Social / Legales:
• Presencia del Tipo Forestal Alerce (cobertura FOTODEF)
• Protección de Cursos de Agua (cobertura HIDROCL)
De los Factores Ambientales:
• Grado de Alteración del Bosque (cobertura Grado_alteracion_bosque.shp)
• Sensibilidad del Paisaje ((cobertura Sensibilidad.shp)
• Pendientes (cobertura Pendientes.shp)
De los Factores Económicos
• Accesibilidad de Caminos (cobertura Caminos.shp)
3 Conversión de Datos
Para indicar donde dejará las coberturas resultantes y el tamaño de celda para cada salida, alterará las opciones del menú de Spatial analyst.
Presione el botón de la barra de herramientas de Spatial Analyst y de la pestaña General, en Working Directory (directorio o carpeta de trabajo), navegue por el browse
y seleccione la carpeta c:\coberturas. Para Análisis mask, seleccione como máscara
de análisis el raster LIMITE. De la pestaña Extent, en Análisis extent seleccione la
opción Same as layer “limite” (extensión del análisis) y en la pestaña Cell Size, en la
opción Analysis Cell size, escoja nuevamente Same as layer “limite” (análisis para el
tamaño de la celda).
3.1 Presencia de Tipo Forestal Alerce
Sectores con presencia de Alerce No podrán ser intervenidos.
Explore la base de datos del tema FOTODEF, y observe el campo áREA_HOMOG, en este encontrará los distintos usos actuales del suelo, incluyendo la ‘Presencia de Alerce’, además verá otro campo de interés llamado TEMPO. Este incluye un valor 0 para los sectores que incluyen alerce y un valor 1 para los sectores que no lo incluyen.
Para el proceso de conversión seleccione de la barra de Spatial Analyst la opción Convert / Features to Raster…
Seleccione como Input features la cobertura FOTODEF polygon, el campo (Field) que decidirá los valores de celda para la salida será TEMPO y como Output raster (salida raster) cambie el nombre que entrega por defecto por PAL.
Pinche OK.
Observe el raster incorporado a su sesión.
3.2 Protección de Cursos de Agua
A menos de 40 metros de un curso de agua (por lado y lado de la ribera, es decir 80 metros en total) no se permitirá hacer ningún tipo de actividad.
Se construirá un buffer o corredor para ello diríjase al menú Tools y seleccione la opción Buffer Wizard…
En la opción The features of a layer, seleccione el layer HIDROCL arc.
En el siguiente cuadro de diálogo, active la opción At a specified distance (con una distancia específica) e indique el valor 40, y las unidades de la distancia Metros (Meters). Seleccione NEXT
Deje activa la opción
Yes en Dissolve
barriers between.
Active la opción In a
new layer… para que la cobertura resultante quede en un nuevo layer. Como nombre de salida escriba Buffer_hidrografia.shp Seleccione FINISH. Este proceso puede
tardar algunos minutos.
Una vez incorporado el nuevo layer, explore su base de datos y observe el campo BufferDist, este contiene para cada registro un valor de 40.
Para incorporar el resto de la información del área de estudio, deberá UNIR a este layer, la cobertura Limpoly.shp.
Para UNIR los layer seleccione del menú Tools la opción Geoprocessing Wizard…
Escoja la opción Union two layers (unión de dos layers) Presione Next
Para Select the input layer to union (seleccione el layer de
entrada para la unión), seleccione Limpoly.shp
Para select a polygon overlay layer ( seleccione el layer de polígono para la sobreposición), seleccione
buffer_hidrografia.shp.
Como nombre de salida dé el de BUFFER. Presione FINISH.
Una vez incorporado el layer buffer, agregue la barra de herramientas Editor y seleccione Start Editing, posteriormente explore su base de datos.
Observe el campo BufferDist, existe el dato 40 y 0. 40 para lo incluido en la protección de aguas y 0 para lo restante.
Presione el botón Options y seleccione de las opciones Select by attributes…
De Fields dé un doble clic sobre “BufferDist” para que aparezca la expresión.
De un clic sobre el signo igual (=)
De Unique Values de un doble clic sobre el valor 0. Presione Apply.
Los registros que cumplen con la condición quedarán pintados de celeste.
Para cambiar la información contenida en los registros seleccionados, posiciónese sobre el campo BufferDist (sobre este nombre) y presione el botón derecho del mouse, y seleccione Calculate Values… En el cuadro de diálogo que aparecerá verifique que el campo a actualizar sea BufferDist (debe decir BufferDist =)
Escriba el valor 1 y presione OK.
Observe sus datos.
Para seleccionar el resto de la información, puede proceder de la misma manera (esta vez para un BufferDist = 40), o bien hacer un Switch a lo seleccionado, de manera tal, que lo seleccionado pase a quedar deseleccionado y viceversa.
Seleccione del botón Options, Switch Selection.
Para cambiar la información de los registros seleccionados, el procedimiento es similar al paso anterior (Claculate Values), pero esta vez deberá
topear el valor 0 y presione OK.
Guarde los cambios.
Recuerde que el campo BufferDist, cumple con la condición, por lo que este será el campo que indicará los valores de celda para la salida.
Diríjase al botón de Spatial analyst y seleccione Convert / Features to Raster…
Seleccione como Input Features Buffer
Para Field Escoja BufferDist
Y de nombre de salida o Output: PCA Presione OK
Observe la nueva cobertura incorporada.
3.3 Grado de Alteración de Bosque
Explore la base de datos del layer Grado_alteracion_bosque
Existe un campo llamado ALTERA que es el que contiene los valores para las celdas del raster a crear.
Desde el botón Spatial analyst seleccione Convert / Features to Raster…
Seleccione como Input Features el layer
Grado_alteracion_bosque
Para Field Escoja ALTERA
Y de nombre de salida o Output: GAB Presione OK.
3.4 Sensibilidad del Paisaje
Explore la base datos del layer Sensibilidad.shp, Observe los campos que contiene, en especial el campo SENSIBILID, este contiene 4 categorías las cuales son:
Muy Alta, Alta, Media y Baja.
Estos 4 tipos de sensibilidades del paisaje, se reducirán a tres, donde: 1 = Baja a Media
2= Alta 3 = Muy Alta
Para el logro de lo anterior deberá crear un nuevo campo donde incluirá el tipo de sensibilidad para los valores 1, 2 ó 3 según corresponda, para luego convertir el layer a Raster, clasificando este último por el nuevo campo creado.
3.4.1 Creación de Nuevos Campos
Desde el botón options, seleccione Add field (agregar campo)
Como Name escriba Rango
El type a seleccionar será Short Integer
El valor de la Precision para las propiedades del campo (Field Properties) déjelo en 2.
Presione OK.
3.4.2 Llenado de Campos
Para llenar de información el nuevo campo “Rango”, diríjase a su base de datos.
Primero seleccionaremos los sectores con sensibilidad Baja y Media, una vez seleccionados, el campo Rango será llenado con el valor 1
Luego, bajo el mismo proceder, seleccionará los sectores con Sensibilidad Alta y asignará un valor 2 para el nuevo campo.
Finalmente tomará los sectores con Sensibilidad Muy Alta y le dará al valor del Rango un 3.
Seleccione del botón options la opción Select By Attributes.
La expresión a crear es la siguiente:
De doble clic sobre el campo (fields)
SENSIBILID
Un clic sobre el símbolo =
Doble clic sobre el valor (Unique simple
values) Baja
Un clic sobre el operador Or
Doble clic sobre el campo (fields)
SENSIBILID
Un clic sobre el símbolo =
Doble clic sobre el valor (Unique simple
values) Media
Presione Apply.
"SENSIBILID" = 'Baja' OR "SENSIBILID" = 'Media'
Como los registros que cumplen con la condición están en azul, posiciónese sobre el nombre del campo Rango y con el botón derecho del mouse escoja Calculate Values.
Escriba un 1, y OK.
Llene los rangos 2 y 3.
Una vez completada la tabla asegúrese de que ningún registro está seleccionado (seleccione del botón Options: Clear Selection) y cierre la tabla.
Desde el botón Spatial analyst seleccione Convert / Features to Raster… Convierta a Raster y recuerde que el campo a seleccionar es Rango.
Como nombre de salida de SP
3.5 Pendientes
Los valores para la pendiente irán de la siguiente manera: 1 = 0-30%
2 = 30-60% 3 = > a 60%
Tal como trabajo en el punto anterior modificando la base datos, en este paso hará algo similar.
Deberá seleccionar los dos primeros rangos con la herramienta Select by Attributes..
Reclasificar con valor 1 el campo GRIDCODE (Calculate Values…)
Seleccionar el rango de 30-45% y 45-60% y asignarle valor 2 al campo GRIDCODE
Y seleccionar sólo el valor > a 60% y asignarle un 3 a GRIDCODE.
Una vez reclasificada la base y con ningún registro seleccionado cierre la base y proceda a convertir a raster.
Recuerde que su campo para llevar a raster es GRIDCODE. Como nombre de salida de PEND
3.6 Accesibilidad a Caminos
Los caminos se clasificarán en la siguiente categoría: 1 = 2000 a 5000 metros (Poco accesible)
2 = 1000 – 2000 metros (Medianamente Accesible) 3 = 0 – 1000 metros (Muy Accesible)
Para obtener la distancia en línea, para todo el predio diríjase al menú de Spatial Analyst y seleccione Straight Line. Con esto obtendremos un datos macro, el cual lo reclasificaremos posteriormente de acuerdo a los rangos solicitados.
Seleccione como Distance to, el layer Caminos
Y seleccione OK.
El output o salida será del tipo temporal, pues esta no será la cobertura definitiva.
Compare su salida.
Para clasificar los rangos en base a lo solicitado, seleccione Reclassify… del menú de Spatial Analyst.
Como Input Raster seleccione Distance to caminos Presione el botón Classify.
Para el método de clasificación (Classification Method) seleccione Equal Interval (intervalos iguales) e indique 3 clases.
Presione OK
Los Old Values (antiguos valores) deberán cambiarse por los valores que muestra la figura.
Una vez cambiados, dé como nombre de salida ACC y presione OK.
Su nuevo raster se incorporará a su sesión de ArcMap.
Con estas y otras coberturas adicionales, se trabajará en el
