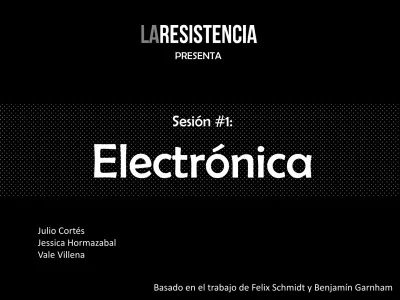

PRESENTA. Sesión #1: Electrónica. Julio Cortés Jessica Hormazabal Vale Villena. Basado en el trabajo de Felix Schmidt y Benjamín Garnham

(1)

Sesión #1:

Electrónica

PRESENTA

Basado en el trabajo de Felix Schmidt y Benjamín Garnham Julio Cortés

Jessica Hormazabal Vale Villena

(2)

¿Qué Haremos?

#1: Aprender la teoría básica

#2: Armar circuitos en protoboard

(3)

(4)

¡¿Por qué haremos esto?!

• ¡Facilita la creación de buenos proyectos!

• La mayoría de los proyectos los requerirán

• NO ESTÁN PERDIENDO SU TIEMPO!

• No todo es Arduino!!

(5)

Sesión #1 - Objetivos:

-

Motivar.

-

Entender circuitos básicos.

-

Generar un lenguaje común.

-

Dar herramientas para poder

(6)

Sesión #1 Contenido:

-

Conceptos básicos

-

Componentes electrónicos básicos

-

Componentes electrónicos complejos

-

Lectura de diagramas circuitales

(7)

ELECTRÓNICA

#1 Conceptos básicos

• Corriente (I) • Caudal o cantidad • Voltaje (V) • Altura o potencial • Circuito y nodo

(8)

ELECTRÓNICA

#1 Conceptos básicos

• Corriente (I) • Caudal o cantidad • Voltaje (V) • Altura o potencial • Circuito y nodo

(9)

ELECTRÓNICA

#2 Componentes básicos

• Resistencias

• Condensadores

• Inductores

• Diodos y LED’s

(10)

ELECTRÓNICA

#2 Componentes básicos

Resistencias

• Limitan la circulación de corriente.

• Ecuación de la vida V=R*I

• Disipan energía en forma de calor

• Se miden en Ohm [Ω]

(11)

ELECTRÓNICA

#2 Componentes básicos

(12)

ELECTRÓNICA

#2 Componentes básicos

Condensadores

• Almacenan energía por un corto tiempo.

• Formados por electroestática

• Ecuación 𝐼 𝑡 = 𝐶 ∗ 𝑑𝑉

𝑑𝑡

(13)

ELECTRÓNICA

#2 Componentes básicos

Inductores

• Almacenan energía. • Ecuación V 𝑡 = L ∗ 𝑑𝐼 𝑑𝑡 • Formados por electromagnetismo. • Se miden en Henrios [H]

(14)

ELECTRÓNICA

#2 Componentes básicos

Diodos

• Permiten el paso de la corriente en solo un sentido.

• Pueden emitir luz, ahí se llaman LED.

(15)

ELECTRÓNICA

#3 Componentes complejos

• Transistores

• Circuitos Integrados

(16)

ELECTRÓNICA

#3 Componentes complejos

Transistores

• Motores de toda la tecnología.

• “Switches” controlados por voltaje.

• Unos cuantos nanometros de espesor!

(17)

ELECTRÓNICA

#3 Componentes complejos

Circuitos Integrados (IC)

• Integran todas las partes.

• Muchos transistores.

(18)

ELECTRÓNICA

#3 Componentes complejos

IC típicos

• Amplificadores: • LM386 & NE555 • Reguladores de voltaje: • Microcontroladores:

(19)

ELECTRÓNICA

#3 Componentes complejos

IC típicos

• Amplificadores: • Reguladores de voltaje: • LM78XX & LM79xx • Microcontroladores:

(20)

ELECTRÓNICA

#3 Componentes complejos

IC típicos

• Amplificadores: • Reguladores de voltaje: • Microcontroladores:

(21)

ELECTRÓNICA

#4 Diagramas Circuitales

• Leer diagramas

• Búsqueda de diagramas

(22)

#4 Diagramas Circuitales

Leer Diagramas

• Símbolos de componentes.

• Polaridad de componentes.

(23)

ELECTRÓNICA

#4 Diagramas Circuitales

(24)

ELECTRÓNICA

#4 Diagramas Circuitales

Búsqueda de diagramas

(25)

ELECTRÓNICA

#4 Diagramas Circuitales

Búsqueda de diagramas

(26)

ELECTRÓNICA

#4 Diagramas Circuitales

(27)

ELECTRÓNICA

#4 Diagramas Circuitales

Búsqueda de diagramas

(28)

ELECTRÓNICA

#4 Diagramas Circuitales

Datasheets

• Hoja de datos de componentes.

• Transistores e IC’s tienen una.

(29)

ELECTRÓNICA

Ejercicio en clase!!

Calcule la resistencia que le debe poner en serie a un LED,

sabiendo que su caída de voltaje es de 1.7V y la corriente para encenderla necesaria es de 15 mA.

(30)

Próxima sesión:

(31)

Próxima sesión:

-

A poner lo aprendido en práctica.

-

Quizá su primera experiencia con

(32)

Próxima sesión:

-

A poner lo aprendido en práctica.

-

Quizá su primera experiencia con

circuitos reales.

-

Será pan comido todo lo que venga

después de esto!

(33)

FIN SESIÓN #1:

Electrónica

PRESENTA

PRÓXIMA SESIÓN:

(34)

Encuesta/Asistencia

• Por favor acceder a este link



(35)

Sesión #2:

Electrónica

PRESENTA

Basado en el trabajo de Felix Schmidt y Benjamín Garnham Julio Cortés

(36)

¿Qué Haremos?

#1: Aprender la teoría básica

#2: Armar circuitos en protoboard

(37)

Encuesta/Asistencia

• Por favor acceder a este link



(38)

Sesión #2 - Objetivos:

-

Entender como van los

componentes.

-

Usar protoboards.

-

Prototipar circuitos.

(39)

Sesión #2 - Contenido:

-

Posicionamiento de componentes.

-

Uso en protoboard.

(40)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

• Componentes que tienen “un lado”.

• Diodos:

(41)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

• Condensadores:

(42)

ELECTRÓNICA

#1 Posicionamiento de componentes

(43)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

(44)

ELECTRÓNICA

#1 Posicionamiento de componentes

ICs

(45)

ELECTRÓNICA

#2 Armado en Protoboard

¿Qué es un protoboard?

• Placa de prototipado rápido

• Permite corregir errores

(46)

ELECTRÓNICA

#2 Armado en Protoboard

¿Qué es eso de

nodos

(47)

PCB & ELECTRÓNICA

#2 Armado en Protoboard

(48)

PCB & ELECTRÓNICA

#2 Armado en Protoboard

Ventajas y desventajas

• Permite probar antes de construir.

• Lugar fácil para corregir errores.

(49)

ELECTRÓNICA

#2 Armado en Protoboard

Ventajas y Desventajas

(50)

PCB & ELECTRÓNICA

#2 Armado en Protoboard

Ventajas y Desventajas

(51)

(52)

Ahora vamos a practicar:

-

Formen grupos de a 3.

-

Que venga uno del grupo adelante.

-

Comprueben sus materiales y ...

(53)

ELECTRÓNICA

#3 Valor de componentes

(54)

(55)

ELECTRÓNICA

#4 Amplificador de audio

Pinout del LM386 Esquemático del amplificador +9V

(56)

FIN SESIÓN #2:

Electrónica

(57)

Encuesta/Asistencia

• Por favor acceder a este link



https://tinyurl.com/laresistencia-2018-1

PRÓXIMA SESIÓN:

(58)

Sesión #2:

Electrónica

PRESENTA

Basado en el trabajo de: Felix Schmidt y Benjamín Garnham Julio Cortés

(59)

¿Qué Haremos?

#1: Aprender la teoría básica

#2: Armar circuitos en protoboard

(60)

Sesión #3 - Objetivos:

-

Entender como van los

componentes.

-

Usar protoboards.

-

Prototipar circuitos.

(61)

Sesión #3 - Contenido:

-

Posicionamiento de componentes.

-

Uso en protoboard.

-

Circuito básico.

(62)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

• Condensadores:

(63)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

• Diodos:

(64)

ELECTRÓNICA

#1 Posicionamiento de componentes

Polaridad

(65)

ELECTRÓNICA

#1 Posicionamiento de componentes

ICs

(66)

PCB & ELECTRÓNICA

(67)

Ahora vamos a practicar:

-

Formen grupos de a 3.

-

Que venga uno del grupo adelante.

-

Comprueben sus materiales y ...

(68)

(69)

(70)

(71)

FIN SESIÓN #3:

Electrónica
