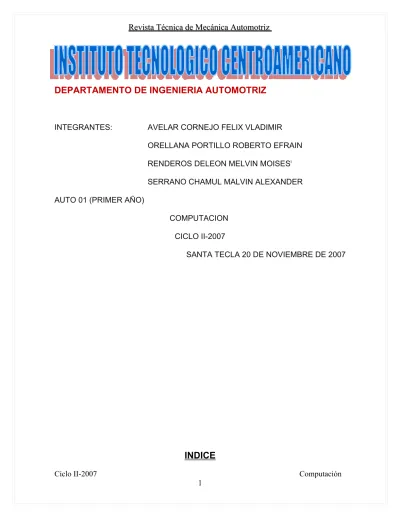

DEPARTAMENTO DE INGENIERIA AUTOMOTRIZ
INTEGRANTES: AVELAR CORNEJO FELIX VLADIMIR
ORELLANA PORTILLO ROBERTO EFRAIN
RENDEROS DELEON MELVIN MOISESi
SERRANO CHAMUL MALVIN ALEXANDER AUTO 01 (PRIMER AÑO)
COMPUTACION CICLO II-2007
SANTA TECLA 20 DE NOVIEMBRE DE 2007
Pág.
1. Introducción...3
2. Objetivo general y específicos...4
3. Desarrollo del tema del área automotriz
3.1Construcción básica de un motor a de combustión interna...53.2El carburador...7
3.2.1 Principio de funcionamiento del carburador...8
3.3. Sistema de combustible...10
3.4 .Motor a gasolina de cuatro ciclos...13
3.5 .Motor diesel...15
3.6 .Partes del motor a gasolina...17
3.7 .Sistema de encendido...23
3.8 .Sistema de escape...27
3.9 .Sistema de frenos ABS...28
3.10. La suspensión del vehículo...30
3.11 .La dirección del vehículo...39
3.12 .Sistema de frenos convencional...47
3.13 .Sistema de inyección diesel...60
3.14 .Sistema de inyección electrónica a gasolina...62
3.15 .Sistema de lubricación...66
3.16 .Sistema de enfriamiento...69
3.17 .Sistema de aire acondicionado...72
3.18. Pintura Automotriz...80
3.19. Carrocería...82
3.20. Transmisión...84
3.21 .Términos usados en automotriz ...89
4. Área básica
4.1. Calidad de atención al cliente...924.2.Ética profesional...94
4.3. Matemática...98
4.4. Psicología del trabajo...100
4.5. Signos de puntuación...104 4.6. Técnicas de investigación...106 5. Conclusiones/recomendaciones...112 6. Bibliografía...112
Ver Presentación
INTRODUCCION
En el presente trabajo esta desarrollada la revista técnica de mecánica
automotriz con temas de nuestra especialidad elegidos de acuerdo al
pensum que se recibe a lo largo de los dos años de la carrera, es
importante mencionar que el trabajo se ha desarrollado con la finalidad
de aplicar los conocimientos recibidos en el área practica y teórica de
computación específicamente en los programas Power Point y el
procesador de palabras de Word donde la importancia de este trabajo
es también hacer un repaso de los temas vistos en clase y un apoyo a
los temas que se recibirán en segundo año y poder desarrollar trabajos
con mejor presentación y utilizar mejor los Software como una
oportunidad en el área laboral por la demanda que las empresas hacen
a los técnicos de manejar los programas básicos de una computadora.
OBJETIVO GENERAL:
Que el alumno aplique los conocimientos recibidos en clase de
computación realizando una revista técnica aplicando formatos
adecuados.
OBJETIVOS ESPECIFICOS:
Que el alumno comprenda y repace la forma de hacer un trabajo
utilizando los pasos adecuados y necesarios para una
presentación en Word.
Que el alumno realice la presentación en el procesador de
palabras de temas referidos a mecánica automotriz sirviéndole
como apoyo a sus clases.
Que el alumno verifique y analice lo aprendido en ciclo en la
materia de computación y realice una valoración del área.
Construcción básica de un motor de combustión interna
Si se intentara categorizar al motor por su configuración, este puede ser dividido en el cuerpo principal del motor, en el cual la presión generada dentro de la cámara de combustión es convertida a movimiento rotatorio, y en el equipamiento de accesorios, los cuales asisten y controlan la operación del cuerpo principal del motor.
Cuerpo Principal del Motor
Las siguientes piezas trabajan en el cuerpo principal del motor:
- Bloque de Cilindros
Es la parte fundamental del motor que forma su estructura.
- Culata de Cilindros
Esta proporciona la cámara de combustión y el mecanismo de válvulas.
- Pistones
Estos reciben la presión generada por la combustión del combustible y se traslada de arriba hacia abajo en los cilindros repetidamente.
- Bielas
Estas transmiten la presión de la combustión recibida por los pistones al cigüeñal. Los engranajes de
distribución y la correa de distribución mueven al eje de levas.
-Cigüeñal
Este convierte el movimiento de arriba hacia debajo de los pistones en movimiento rotatorio.
- Mecanismo de Válvulas
- Volante del Motor.
Este facilita las rotaciones del motor.
- Carter de Aceite
Este recolecta y almacena el aceite de motor.
Equipamiento de Accesorios.
El equipo de accesorios principales del motor tiene los siguientes nombres y funciones:
-Equipo de Lubricación
Este lubrica las superficies de las piezas metálicas movibles en el motor.
- Equipo de Enfriamiento
Este enfría el motor
- Equipo de Combustible
Este suministra la cantidad necesaria de combustible para la combustión.
- Equipo de Admisión y Escape
Este suministra aire para la combustión y extrae los gases para la siguiente combustión.
- Equipo de Encendido
Este enciende la mezcla aire-combustible y la quema
- Equipo de Carga
Este mantiene la carga óptima de la batería.
- Equipo de Arranque
Este gira el arrancador y arranca el motor.
- Equipo de Purificación de Gases de Escape
El Carburador
El carburador es un dispositivo que hace la mezcla de aire-combustible. A fin de que el motor funcione más económicamente y obtenga la mayor potencia de salida, es importante que la gasolina esté en las mejores condiciones. A fin de hacer una mezcla óptima de aire-combustible, el carburador usará varias técnicas.
Construcción y Operación del Carburador
El carburador posee una porción donde la gasolina y el aire son mezclados y otra porción donde la gasolina es almacenada (cámara del flotador). Estas porciones están divididas pero están conectadas por la tobera principal.
En la carrera de admisión del motor, el pistón baja dentro del cilindro y la presión int6rior del cilindro disminuye, aspirando aire desde el purificador, carburador y múltiple de admisión fluyendo hasta el cilindro. Cuando este aire pasa a través de la porción angosta (venturi) del carburador, la velocidad se eleva, luego aspira la gasolina desde la tobera principal. Esta gasolina aspirada es soplada y esparcida por el flujo de aire y es mezclada con el aire.
Esta mezcla aire-combustible es luego aspirada dentro del cilindro. La cantidad de aire es controlada por la válvula de aceleración conectada al pedal del acelerador, determinándose así la cantidad de gasolina aspirada.
Principio de Operación del Carburador
EI carburador opera básicamente con el mismo principio de un pulverizado de pintura. Cuando el aire es soplado, cruzando el eje de la tubería pulverizadora, la presión interior de la tubería cae. El liquido en el pulverizador es por consiguiente jalado dentro de la tubería y atomizado cuando es rozado por el aire. La rapidez del flujo de aire atraviesa la parte superior de la tubería, la mayor presión en la tubería cae y el mayor líquido es jalado dentro de la tubería.
Sistema de admisión de aire
Este sistema suministra el aire al motor. El aire que ha sido tomado dentro y limpiado por el purificador de aire, fluye hacia el tanque de compensación de acuerdo con el ángulo de abertura de la válvula del acelerador, luego es distribuido a los cilindros a través del múltiple de admisión. En motores con EFI, la cantidad de aire de admisión es detectada por un medidor del flujo de aire (EFI – L) ó sensor de vacío (EFI – D) a fin de hacer la apropiada mezcla de aire- combustible. El computador luego envía señales de inyección de combustible para el sistema de combustible de acuerdo con el volumen de aire de admisión
El cuerpo del acelerador es conectado al pedal de acelerador. Este consiste en la válvula acelerante, que controla el aire de admisión, el depósito impulsor, que cierra la válvula acelerante fácilmente cuando el pedal del acelerador es repentinamente desenganchado y el sensor de posición acelerante, que detecta la cantidad que la válvula acelerante es abierta o cerrada.
Válvula de Aire
Esta válvula funciona para cambiar el volumen del aire de admisión y eleva la velocidad del motor. Esta válvula abre cuando la temperatura del refrigerante es baja, originando que el aire se desvie de la válvula acelerante y
sea tomado dentro del múltiple de admisión, incrementando la velocidad del motor. Los tipos de válvulas de aire son:
Tipo de Cera
Este tipo usa cera térmica para percibir la temperatura del refrigerante y ajustar el flujo de aire.
Tipo Bimetal
Este tipo usa un bimetal (elemento de metal) para percibir la temperatura y ajustar el flujo de aire.
Sistema de combustible
Este sistema suministra combustible al motor. EI combustible bombeado desde el tanque de combustible por la bomba de combustible pasa a través de la línea de presión tubería de alta presión) y es filtrado en el filtro de combustible. Este es luego distribuido a los inyectores a través de la tubería de entrega. Los inyectores inyectan el combustible dentro del múltiple de admisión.
Bomba de Combustible
La bomba de combustible bombea el combustible desde el tanque y envía éste a los inyectores. Un motor es usado en la bomba de combustible para EFI.
Regulador de Presión
Si la presión en el múltiple de admisión en el lado de la inyección cambia, este regulador cambia la cantidad de combustible inyectado
para que la óptima combustión sea mantenida. La presión en el múltiple de admisión es introducida dentro del regulador de presión y la presión del combustible es mantenida constante para proporcionar la óptima combustión.
Los inyectores reciben señales de inyección desde el computador e inyectan combustible dentro del múltiple de admisión de cada uno de los cilindros. EI combustible es inyectado por la operación de una bobina electromagnética en el inyector.
Inyector de Arranque en Frío
Cuando arranca un motor con la temperatura de un refrigerante debajo de la temperatura predeterminada, este inyector inyecta combustible dentro del tanque de compensación.
Amortiguador de Pulsación
Cambios momentáneos ocurren en la presión de combustible mantenida en un predeterminado nivel por la presión del regulador, debido a la inyección del combustible por los inyectores. Por lo tanto, anormalidades ocurren en el rango del aire-combustible y ruido es generado. La amortiguación de pulsación tiene un diafragma interiormente que ajusta estos cambios momentáneos en la presión, así como los amortigua.
Esquema del Motor
El motor de un automóvil requiere ser compacto y liviano de peso, que genere gran potencia, sea fácil de manejar, que raramente se averíe y que sea silencioso cuando opere. Por estas razones, los motores de gasolina y diesel son utilizados muy a menudo en automóviles.
Por otro lado, la parte principal del automóvil es el motor, donde la potencia es generada para mover el vehículo. Un motor de automóvil incluye equipos de lubricación para cada pieza, de enfriamiento para prevenir el sobrecalentamiento, de combustible para suministrarlo, de admisión y escape para hacer la mezcla de aire-combustible, de arranque para el motor, sistemas de generación de electricidad para producir la que sea necesaria, elementos de purificación de gases de escape para prevenir la contaminación atmosférica
y otros dispositivos.
Motor a Gasolina
En este motor una mezcla de gasolina y aire es quemada en el interior de los cilindros. La presión generada es convertida, vía los pistones, bielas y cigüeñal, en fuerza motriz.
Motor Diesel
En este motor, el aire que es admitido al interior de los cilindros es comprimido al punto donde éste alcanza altas temperaturas. En este momento, el combustible es inyectado en forma pulverizada al interior de los cilindros, donde es encendido espontáneamente y quemado. La presión generada por este medio es convertida, vía los pistones, bielas y cigüeñal, en fuerza motriz.
1. TEORÍA BÁSICA
En un motor de gasolina, las bujías encienden la mezcla de aire-combustible consistente de aire y gasolina, creando la combustión en el interior de los cilindros. La presión generada allí empuja al pistón hacia abajo. Este movimiento es convertido por el cigüeñal, al cual los pistones están conectados mediante las bielas en movimiento rotatorio. A fin de obtener fuerza continua desde el motor, es necesario extraer los gases innecesarios creados en los procesos de combustión y suministrar nueva mezcla de aire combustible dentro de los cilindros en una forma cíclica.
Motor de Gasolina de 4 Ciclos
A fin de que un motor de gasolina se mueva continuamente, el movimiento requerido por la combustión debe ser repetido en una secuencia constante. Primero, la mezcla aire-combustible es tomada dentro del cilindro, esto luego es comprimido y quemado, y después los gases de combustión generados por el
combustible quemado son extraídos desde el cilindro. De este modo, un motor en el cual los pistones van a través de 4 carreras -admisión, comprensión, combustión y escape- es llamado un motor de 4 ciclos.
Carrera de Admisión
Esta es la carrera en la cual la mezcla aire-combustible es arrastrada dentro del cilindro, la válvula de admisión está abierta mientras la válvula de escape está cerrada. Como el pistón se mueve hacia abajo, un vacío parcial es creado en los cilindros y la mezcla de aire-combustible es forzada dentro del cilindro por presión atmosférica.
Carrera de Compresión
Esta es la carrera en la cual la mezcla de aire-combustible es comprimida. Ambas válvulas, de admisión y escape, están cerradas. Como el pistón se eleva desde BDC (punto muerto inferior) a TDC (punto muerto superior), la mezcla aire-combustible es comprimida. Como resultado, ambas, la presión y la temperatura se incrementan para facilitar la combustión. El cigüeñal ha hecho una revolución completa cuando se alcanza el TDC.
Esta es la carrera en la cual el motor genera fuerza motriz para el vehículo. Justo antes que el pistón alcance el TOC durante la carrera de compresión, las bujías encienden la mezcla de aire-combustible comprimida. El quemado del gas a alta presión fuerza el pistón hacia abajo. Esta fuerza se convierte en potencia del motor.
Carrera de Escape
Esta es la carrera en la cual el gas quemado es descargado desde el cilindro. La válvula de escape está abierta y el pistón se mueva hacia arriba desde el BDC al TDC, forzando el gas quemado (gases de escape) desde el cilindro.
El motor diesel es aquel que quema combustible diesel. El aire en el interior de los cilindros es comprimido. Cuando la temperatura del aire empieza a elevarse, el combustible es inyectado en forma pulverizada dentro del motor y la combustión espontánea del combustible ocurre.
Motor Diesel de 4 Ciclos
Como los motores a gasolina, los pistones en estos motores tienen 4 carreras, admisión, compresión, combustión y escape, pero estos difieren de los de gasolina en que solamente el aire es tornado dentro del cilindro en la carrera de admisión. Una vez que el aire es comprimido, el combustible diesel es inyectado dentro del cilindro y el combustible es quemado sin el uso de equipo de encendido, de este modo genera la fuerza motriz el vehículo.
Carrera de Admisión
Cuando los pistones bajan en el cilindro, la válvula de admisión se abre y aire es tomado dentro del cilindro.
Carrera de Compresión
Cuando el pistón se eleva en el cilindro, la válvula de admisión se cierra y el aire es comprimido en el cilindro cerrado. Como resultado de esta compresión, el aire altamente presurizado empieza a calentarse.
Justo antes que el pistón alcance la posición TDC (Punto Muerto Superior), el combustible diesel es inyectado dentro del cilindro con el aire comprimido. Cuando el combustible empieza a mezclarse con el aire a alta temperatura, este se enciende espontáneamente. La presión de combustión generada empuja al pistón hacia abajo y genera potencia.
Carrera de Escape
Cuando el pistón es empujado hacia abajo cerca de la posición BDC (Punto Muerto Inferior), la válvula de escape se abre y los gases de combustión son empujados afuera por la elevación del pistón en el cilindro..
Motor a Gasolina
En este motor una mezcla de gasolina y aire es quemada en el interior de los cilindros. La presión generada es convertida, vía los pistones, bielas y cigüeñal, en fuerza motriz.
Bloque de cilindros y culata de cilindros
El bloque de cilindros y la culata de cilindros son las partes principales del motor. Los pistones, el cigüeñal y otros componentes importantes son ensamblados en el bloque de cilindros, y el sistema de admisión y escape, mecanismo de válvulas, cámara de combustión, bujías y otras partes las cuales tienen un mayor impacto en el rendimiento, han sido ensambladas en la culata de cilindros.
Bloque de Cilindros
El bloque de cilindros forma el armazón del motor. Generalmente está hecho de hierro fundido, pero a fin de reducir el peso, así como para mejorar la eficiencia de enfriamiento, muchos son hechos de aleación de aluminio. Las partes principales del bloque de cilindros son las siguientes:
Cilindros: estos son los tubos cilíndricos en los cuales los
pistones se mueven arriba y abajo.
Camisas de Agua: estas proveen conductos para el
refrigerante usado para enfriar los cilindros.
Galerías de Aceite: estas proveen conductos para la
entrega del aceite de motor al bloque de cilindros y culata
de cilindros.
Rodamientos del Cigüeñal: estas partes sostienen al
Culata de Cilindros
La culata de cilindros es montada en la parte superior del bloque de cilindros, que en unión con los cilindros y pistones, forman la cámara de combustión. Como en el bloque de cilindros, la culata de cilindros, está hecha de hierro fundido o aleación de aluminio. Las partes principales de la culata de cilindros tienen los siguientes nombres y funciones:
Cámara de Combustión: esta cámara es donde la mezcla de aire-combustible es
quemada y donde las bujías de encendido prenden la mezcla aire-combustible que es ingresada.
Orificios de Admisión y Escape: estos son conductos a través de los cuales la
mezcla aire-combustible es entregada al cilindro y a través de los cuales los gases de escape son expulsados desde los cilindros. Ellos son abiertos y cerrados por
sus respectivas válvulas.
Camisa de Agua y Galería de Aceite: estas proveen conductos para el
refrigerante y aceite del motor alrededor de las cámaras de combustión para enfriarlas.
En un motor de 4 ciclos, cada uno de los cilindros es provisto con una o dos válvulas de admisión y válvulas de escape. El mecanismo de válvula es el equipo el cual abre y cierra éstas válvulas en el momento óptimo para que el movimiento de las válvulas coincida con los pistones cuando ellos se mueven arriba y abajo. Los mecanismos de válvula principalmente consisten de los mecanismos OHV,
OHC y DOHC.
OHV (Válvula Encima de la Cámara)
Este es un mecanismo con un eje de levas el cual está ubicado en el costado de los cilindros. Los movimientos de esta leva actúan vía varillas de empuje, brazos de balancín u otros mecanismos que abren y cierran las válvulas ubicadas en la parte superior de la cámara de combustión.
OHC (Eje de Leva Encima de la Cámara)
Este es un mecanismo con un eje de levas el cual está ubicado en la culata de cilindros. Los movimientos de esta leva actúan vía brazos de balancín para mover las válvulas.
DOHC (Doble Eje de Levas Encima de la Culata)
Este es un mecanismo con 2 ejes de levas, uno usado exclusivamente para las válvulas de admisión y el otro usado exclusivamente para las válvulas de escape, los cuales abren y cierran las válvulas directamente.
Este eje funciona para abrir y cerrar las válvulas. La cima en la leva empuja para abrir la válvula y la zona baja permite que la válvula esté cerrada por la fuerza de un resorte. Algunos ejes de levas también son adjuntados a un engranaje que transmite al distribuidor o son usados para operar la bomba de combustible (en el caso de OHV).
Válvulas
Consisten en válvulas de admisión instaladas en los orificios de admisión para abrir y cerrar el conducto para entregar la mezcla de aire-combustible, y en las válvulas de escape, instaladas en los orificios de escape para abrir y cerrar los conductos para el escape de los gases de combustión. Debido a que las válvulas son
siempre sometidas a altas temperaturas de los gases e impactos de la explosión de la combustión, ellas deben ser suficientemente fuertes para resistir el calor y los grandes impactos.
Resortes de Válvulas
Estos funcionan para cerrar las válvulas, asegurando la respuesta al movimiento de las levas.
Brazos de Balancines
Estos son instalados en la culata de cilindros y son apoyados en el centro por un eje. La mitad de los brazos de balancines siguen el movimiento de la leva, y son, de éste modo, movidos cerca al eje de oscilación formado por éste eje. La otra mitad de los brazos de balancines actúan para empujar las válvulas y abrirlas.
Levanta Válvulas
Estas son piezas de forma cilíndrica las cuales entran en contacto con el eje de levas y cambian las rotaciones de la leva a movimiento para arriba y para abajo.
Varillas de Empuje
Estas funcionan para transmitir los movimientos de los levanta válvulas a los brazos de balancines.
Un motor de gasolina quema gasolina y obtiene energía térmica. El medio por el cual esta energía térmica es convertida a potencia es a través de los pistones, bielas y cigüeñal. Los movimientos de los pistones para arriba y abajo generados por la presión de la combustión son convertidos por el cigüeñal, vía las bielas, a movimientos rotatorios, de este modo llega la potencia que puede ser utilizada para mover el vehículo.
Pistones
El pistón recibe la presión de la combustión y funciona para transmitir esa energía al cigüeñal vía la biela, al igual que para empujar a los gases de combustión fuera del cilindro. LoS pistones son hechos de materiales que puedan resistir altas temperaturas y alta presión. Con la finalidad de reducir el peso para igualar los más altos movimientos para arriba y abajo, aleación de aluminio es usada.
Anillos de Pistón
Los anillos de pistón consisten en anillos de compresión, los cuales actúan para prevenir que los gases escapen a través de la holgura entre el pistón y las paredes del cilindro, y los anillos de aceite, los cuales actúan para raspar el exceso de aceite lubricante de las paredes del cilindro, que fluye, regresando al Carter de aceite.
Biela
Esta funciona para transmitir la fuerza recibida por el pistón al cigüeñal. Desde que esta varilla está sometida a resistir fuerzas de compresión y fuerzas de extensión mientras el motor está funcionando, los materiales que son usados tienen suficiente resistencia siendo al mismo tiempo livianos de peso como los pistones.
Este eje funciona para convertir los movimientos para arriba y abajo generados por la carrera de combustión de los pistones en cada uno de los cilindros en movimientos rotatorios. El cigüeñal también trabaja para generar movimientos continuos para suministrar movimiento a los pistones en las otras carreras.
Cojinetes
Los cojinetes son montados en la parte de apoyo, la cual viene a ser el centro de la rotación del cigüeñal, y donde las bielas conectan a los pistones y cigüeñal. Ellos funcionan para facilitar la rotación así como también para prevenir el desgaste.
Volante del Motor
Esto es una placa redonda hecha de hierro fundido la cual es montada en la parte posterior del cigüeñal.
El cigüeñal recibe la fuerza rotacional desde la carrera de combustión solamente, mientras que en las otras carreras, éste pierde fuerza rotacional. Como resultado, des uniformidad en la fuerza rotacional es generada. El volante del motor funciona para apaciguar ésta des uniformidad por energía inercial. .
Sistema de encendido
El equipo de encendido enciende la mezcla de aire-combustible la cual es comprimida en el interior del cilindro.
EI equipo de encendido es requerido para generar suficiente chispa para encender la mezcla de aire-combustible y para generar estas chispas con la
distribución que corresponde a la condición de funcionamiento del motor, también que sea extremadamente durable.
Bobina de Encendido
Este dispositivo genera el alto voltaje necesario para el encendido. La bobina secundaria está envuelta alrededor del núcleo, que es hecho de placas de hierro delgado en capas unidas. Sobre esto, la bobina primaria está enrollada. La corriente es enviada intermitentemente a la bobina primaria de acuerdo con la abertura y cierre de los puntos en el distribuidor, y la bobina secundaria enrollada alrededor del núcleo genera el alto voltaje entregado por la bobina.
Cable de Alta Tensión
Estos son cables que confiablemente transmiten el alto voltaje generado en la bobina de encendido hacia las bujías de encendido. Los conductores (núcleo de alambre) de estos cables son cubiertos con una capa gruesa de jebe aislante
para prevenir la pérdida del alto voltaje. Estos cables conectan la bobina de encendido al distribuidor y del distribuidor a las bujías de encendido.
Distribuidor
El distribuidor consiste en una sección distribuidora de energía la cual distribuye la corriente para cada una de las bujías de acuerdo con la secuencia de descarga, un generador de señal de encendido el cual envía corriente intermitentemente a la bobina de encendido y un avanzador que controla el tiempo de encendido de acuerdo con las condiciones del motor.
Bujías de Encendido
La corriente de alto voltaje (10 a 30 Kv) procedente del distribuidor genera una chispa de alta temperatura entre el electrodo central y de masa (tierra) de la bujía para encender la mezcla de aire- combustible comprimida. De este modo se enciende la mezcla de aire-combustible en el cilindro. Las bujías de encendido son divididas dentro del tipo de valor
térmico alto y bujías de tipo de valor térmico bajo, dependiendo del grado de dispersión (valor térmico) del calor recibido cuando la mezcla de aire-combustible es quemada. Ese grado es expresado con un número. Generalmente, las bujías de encendido que son apropiadas para el motor y modelo de vehículo son seleccionadas, luego un tipo específico de bujía debe ser usado.
Mayormente, las bujías especificadas son claramente descritas en la Especificaciones de Servicio incluidas con los ítems del motor en el Manual de Reparación.
Construcción de las Bujías
Las bujías están construidas como se muestra en la ilustración. El alto voltaje procedente del distribuidor es conducido al terminal y pasado a través del electrodo central y resistor, y luego genera chispas en la parte (A) en la ilustración. El resistor se ha incluido para evitar el “ruido” captado por la radio, y es generado por las chispas de alto voltaje.
Rango Térmico de una Bujía
El rango térmico de una bujías se refiere a la temperatura de operación de la misma bujía Una bujía que disipa más calor es denominada “ bujía fría” debido a que permanece más fría, mientras que una bujía que disipa mucho menos el calor es denominada bujías caliente” , debido a que esta mantiene su calor.
La longitud de la punta del aislador (T) de las bujías frías y calientes varia como se muestra en la figura. La bujía fría tiene la longitud de la punta del aislador más corta (ver a). Puesto que el área de la superficie expuesta a la llama es pequeña y la ruta de radiación del calor es corta, la radiación de calor es excelente y la temperatura del electrodo central no es muy alta. Por esta razón, se usa una bujía fría, ya que es más difícil que ocurra el pre-encendido.
Por otro lado, debido a que la bujía caliente tiene la punta del aislador más larga (ver c), el área de la superficie expuesta a la llama es mayor, la ruta de radiación de calor es larga y la radiación es pequeña. Como resultado, la temperatura del electrodo central aumenta demasiado y la temperatura de autolimpieza puede lograrse más rápidamente en el rango de bajas velocidades que en el caso de una bujía fría.
Sistema de Escape
Múltiple de Escape
El múltiple de escape posee un conducto para que todos los gases de escape salgan de los cilindros para ser conducidos a la tubería de escape. Es necesario que este múltiple sea conformado para que el flujo de gases de escape de cada uno de los cilindros salga fácilmente.
Tubería de Escape y Silenciador
Desde que los gases salen de cada uno de los cilindros tienen una alta temperatura y están a alta presión. Si ellos son extraídos al aire exterior libremente, el vehículo haría ruido de sonido explosivo. A fin de prevenir esta condición, un silenciador es instalado en el sistema de escape.
ABS (SISTEMA ANTIBLOQUEO DE FRENOS)
DescripciónEl ABS evita el bloqueo de las ruedas durante el frenado.
En los vehículos que no están equipados con ABS, puede ocurrir el bloqueo del neumático durante una frenada de emergencia sobre una carretera pavimentada y sobre carreteras resbalosas. Ello puede ocurrir algunas veces durante una frenada. Cuando ocurre el bloqueo de un neumático, la dirección del recorrido del vehículo no puede controlarse promedio del volante de dirección, de tal modo que es difícil librarse de una situación peligrosa (esto es debido a que cuando los neumáticos se bloquean, la fuerza de agarre lateral de los neumáticos, denominada "fuerza angular" se pierde).
El ABS es un sistema que evita el bloqueo del neumático y trabaja para mantener la habilidad del vehículo para librarse de situaciones peligrosas y mantener asi la estabilidad.
Operación
En una situación de frenado con pánico, los sensores de velocidad de las ruedas detectan cualquier cambio repentino que ocurre en la velocidad de las ruedas.
La ECU del ABS calcula la velocidad rotacional de las ruedas y el cambio en su velocidad, luego calcula la velocidad del vehículo a partir de estos datos. La ECU luego juzga las condiciones de los neumáticos y de la carretera, y da instrucciones a los actuadores para proporcionar la presión hidráulica optima a cada rueda.
Las unidades de control hidráulico operan recibiendo Ordenes de la ECU, aumentando o reduciendo la presión hidráulica o reteniendo la presión constante, si es necesario, a fin de evitar el bloqueo de las ruedas.
La ECU del ABS calcula la velocidad rotacional de las ruedas y el cambio en su velocidad, luego calcula la velocidad del vehículo a partir de estos datos. La ECU luego juzga las condiciones de los neumáticos y de la carretera, y da instrucciones a los actuadores para proporcionar la presión hidráulica optima a cada rueda.
Las unidades de control hidráulico operan recibiendo Ordenes de la ECU, aumentando o reduciendo la presión hidráulica o reteniendo la presión constante, si es necesario, a fin de evitar el bloqueo de las ruedas.
La suspensión
EsquemaLa suspensión une la carrocería del vehículo a los neumáticos. Esta soporta la carrocería y amortigua las variaciones de vibración y sacudidas de la superficie de la pista durante el manejo, mejorando la comodidad del viaje.
Funciones
La suspensión soporta la carrocería, resortes y vibraciones suaves e impactos desde la superficie de la pista. Esta también ayuda a absorber el balanceo de la carrocería por medio de los amortiguadores y asegura un apropiado nivel de comodidad del viaje. También cuando el vehículo es acelerado o cuando los frenos son aplicados, o cuando gira, la suspensión soporta las fuerzas que actúan sobre la carrocería.
Tipos de Suspensión
Suspensión Rígida
Con este tipo de suspensión, las ruedas izquierda y derecha son unidas por un simple eje, sobre el cual la carrocería está montada vía resortes. Este tipo de suspensión es usado a menudo por autobuses, tractores y las ruedas posteriores de carros de pasajeros.
Suspensión Independiente.
Con este tipo de suspensión, las ruedas izquierda y derecha son apoyadas por brazos separados y la carrocería es montada a ellos vía resortes. Este tipo de
suspensión es usado frecuentemente por las ruedas delanteras y posteriores de carros de pasajeros y por las ruedas delanteras de pequeños camiones.
Sistema de suspensión rígida
Con el sistema de suspensión rígida, las ruedas izquierda y derecha son unidas por un simple eje y la carrocería es montada en el eje vía resortes. La construcción de este sistema es simple y durable, pero los movimientos de los neumáticos izquierdo y derecho afectan a los otros. Si protuberancias o baches en las pistas son grandes, es fácil para la carrocería balancearse para adelante y para atrás.
La suspensión del tipo axial puede ser un sistema de muelles, un sistema de conexiones o un sistema de barra tirante.
Sistema de Muelles
La carrocería y los muelles (placas), las cuales están cuidadosamente distribuidas longitudinalmente de adelante hacia atrás con respecto al eje, son montadas en ambos lados del eje, con los muelles ajustados a la carrocería. Además, toda la fuerza actuando en el eje es transmitida via los muelles a la carrocería.
Sistema de Conexión
Los brazos son montados en la carrocería en dirección longitudinal y unidos por encima y por debajo del eje en ambos lados. Un brazo es también montado a la izquierda y derecha en la dirección de la carrocería de uno de los lados del eje. Estos brazos soportan la fuerza actuante en la dirección delantera y posterior, asi como también en las direcciones izquierda y derecha y los soportes de los resortes solamente las fuerzas en las direcciones de arriba y abajo.
Sistema de Barra Tirante
Dos placas planas, llamadas brazos tirantes, son conectadas a la barra del eje con una sección en cruz abierta. Los brazos son montados en las direcciones izquierda y derecha, para un lado del eje de barra y, como con el sistema de conexión, las fuerzas de apoyo de los resortes solamente en las direcciones de arriba y abajo. Este tipo de suspensión es a menudo usado como la suspensión posterior en carros de pasajeros compactos FF.
Sistema de suspensión independiente
Con una suspensión independiente, los neumáticos izquierdo y derecho son soportados por brazos separados y la carrocería es montada en estos brazos via resortes. Puesto que los neumáticos izquierdo y derecho se mueven hacia arriba y abajo separadamente, allí prácticamente no hay influencia de un lado al otro lado. Esto reduce el balanceo de la carrocería y es posible lograr un excelente y cómodo viaje.
Diferentes tipos de suspensión independiente incluyen el tipo de horquilla, el tipo tirante, el tipo de brazo tirante y el tipo de brazo semi-tirante.
Suspensión de Horquilla
Este tipo de suspensión consiste de dos brazos, uno superior e inferior, el cual soporta los neumáticos, y un muñón (en el caso de suspensión delantera) o un eje portador (en el caso de suspensión posterior) que une los brazos en conjunto. Las características de suspensión son determinados por la longitud de los brazos superior e inferior y sus ángulos de instalación, permitiendo así una gran cantidad de libertad en el diseño de la suspensión.
Configuración de la suspensión de Horquilla
Suspensión de Tirantes
Con este tipo de suspensión, los amortiguadores son hechos parte de los brazos que soportan los neumáticos, haciendo que la holgura entre el punto de apoyo izquierdo y derecho sea más grande y los cambios en el ángulo montante de los neumáticos debido a sacudidas y baches en la pista, es minimizado. Este tipo de suspensión es utilizado principalmente para la suspensión delantera de carros de pasajeros de tamaño mediano. Cuando es usado para la suspensión posterior, los brazos son de doble articulación fijados y montados en paralelo en cada lado izquierdo y derecho de la dirección en la carrocería. Este tipo de suspensión es usado a menudo en vehículos FF.
Configuración de la suspensión de tirantes
Suspensión de Brazo Tirante
Con este tipo de suspensión, los puntos de apoyo de los brazos que soportan a los neumáticos son montados en ángulos rectos en la dirección longitudinal de la carrocería.
Configuración de la suspensión de brazo tirante
Suspensión de Brazos Semi-Tirantes
Este tipo de suspensión se parece al tipo de brazos tirantes, pero los puntos de apoyo son montados, tanto como sea inclinado con respecto a la dirección longitudinal de la carrocería.
Configuración de la suspensión de brazos semi-tirantes Configuración
La suspensión consiste principalmente del brazo y mecanismo de conexión, que soportan los neumáticos, los resortes, los cuales amortiguan impactos de la superficie de la pista, los amortiguadores, que absorben las vibraciones de arriba y abajo en la carrocería y estabilizadores, que previenen a la carrocería de balanceos laterales.
Resortes
Los resortes amortiguan vibraciones e impactos desde la superficie de la pista para prevenir que ellos sean transmitidos directamente a la carrocería. Hay 3 tipo de resortes: muelles, en forma de placas, resortes en espiral, en la forma de vértice y barras tipo de resortes de barra de torsión.
Tipos de resorte Suspensión de Aire
Este tipo de suspensión usa resortes de aire en lugar de resortes de metal. Esta suspensión absorbe vibraciones mejor que el metal, luego el viaje es más confortable y es posible mantener al vehículo a un nivel de altura constante. Sin embargo, una desventaja de este tipo de suspensión es el costo elevado.
Amortiguadores
Los amortiguadores rápidamente suprimen los balanceos de la carrocería cuando estos empiezan a ocurrir. Comúnmente, un amortiguador tiene un pistón interno, unos pequeños agujeros (orificios) que ofrecen resistencia al flujo de aceite a través de este orificio cuando el pistón se mueve, además origina que el amortiguador absorba los movimientos de balanceo de la carrocería.
Funcionamiento del amortiguador
Estabilizador: Esta varilla de acero en forma de un cuadrante “C” es montada en
una obstrucción en la pista o si la carrocería se inclina durante el giro de una esquina, la fuerza del resorte de este estabilizador ejerce una fuerza sobre la carrocería para causar este el retorno a su normal postura previniendo la inclinación de la carrocería.
La dirección
del automóvil
EsquemaEl sistema de dirección cambia la dirección del vehículo como su trayectoria. El conductor por acción del volante de dirección, puede controlar el sentido de los neumáticos delanteros del vehículo. Un sistema de dirección se requiere para tener una apropiada fuerza de operación, características de agarre estable, suficiente esfuerzo y seguridad.
Configuración del Sistema de Dirección
Condiciones de la Dirección
- Fuerza Apropiada de Dirección
La fuerza de dirección del volante de dirección debe tener paso estable cuando los vehículos están viajando en una línea recta y debe ser suficientemente
liviana para permitir a la dirección cuando el vehículo esta marchando alrededor de una curva.
- Dirección Estable
Cuando el vehículo ha acabado de doblar una esquina, es necesario para el sistema de dirección recobrar su postura de línea recta para luego recobrar la fuerza delantera de los neumáticos, para lo cual el conductor sólo suelta ligeramente el agarre del volante de dirección. También, mientras maneje, el volante de dirección no tirará de las manos del conductor cuando las ruedas golpeen algo en las pistas o transmitan vibraciones las manos del conductor.
- Seguridad
En el caso que una colisión ocurra, el sistema de dirección tendrá una construcción la cual aminore la seriedad del daño tanto como sea posible, absorbiendo el impacto y amortiguándolo.
Ejemplos de equipos de seguridad de dirección
SRS (Sistema retráctil suplementario bolsa de aire)
Configuración de la dirección
El sistema de dirección consiste en el volante de dirección y la unidad de la columna de dirección, que transmite la fuerza de dirección del conductor al engranaje de dirección; la unidad del engranaje de dirección, que lleva a cabo la reducción de velocidad del giro del volante de dirección, transmitiendo una gran fuerza a la conexión de dirección; y la conexión de dirección que transmite los movimientos del engranaje de dirección a las ruedas delanteras.
Columna de Dirección
La columna de dirección consiste en el eje principal, que transmite a la rotación del volante de dirección, al engranaje de dirección y un tubo de columna, que monta al eje principal en la carrocería. El tubo columna incluye un mecanismo por el cual se contrae absorbiendo el impacto de la colisión con el conductor, en el caso de una.
Engranaje de Dirección
El engranaje de dirección no solamente convierte la rotación del volante de dirección a los movimientos los cuales cambian la dirección de rodamiento de los neumáticos. Este también reduce la velocidad del giro del volante de dirección a fin
de aligerar la fuerza de operación de la dirección, incrementando la fuerza de operación y transmitiendo esta a las ruedas delanteras.
Engranaje de Dirección de Piñón – Cremallera
Las rotaciones de un engranaje (piñón) en el extremo del eje principal enganchan con los dientes que son apoyados en una barra redonda (cremallera) cambiando este giro a un movimiento de izquierda o derecha.
Configuración de dirección piñón cremallera
Engranaje de Dirección de Bola Recirculantes
El espacio entre el engranaje sin fin en el extremo delantero del eje principal y el engranaje de sector que engancha con este, tiene bolas encajadas que reducen la fricción. La fuerza de giro del volante de dirección es transmitida a las ruedas vía esta bolas.
Sistema de dirección de bola recirculantes
Articulación de Dirección
La articulación de dirección transmite la fuerza desde el engranaje articulado de dirección a las ruedas delanteras. Esto consiste de una barra combinada con brazos.
Dirección de potencia
Combinado con el mecanismo de dirección, un sistema de potencia (principalmente una fuente de poder hidráulico) hace posible lograr mayor comodidad de las características operativas y características de manipuleo positivo. El mecanismo de aplicación representativo incluye la respuesta de la velocidad del motor a la dirección de potencia y la respuesta de la velocidad del vehículo a la dirección de potencia.
Dirección de Potencia
Este sistema usa presión hidráulica para aligerar la fuerza de operación necesaria para girar el volante de dirección y funcionar también para absorber las vibraciones e impactos recogidos desde la superficie de la pista. El sistema de
dirección de potencia difiere dependiendo del tipo de engranaje de dirección y es dividido en tipo piñón – cremallera y el tipo de bola recirculante.
El sistema de dirección de potencia consiste en una bomba de paletas y válvula de control de flujo, que genera presión hidráulica y envía la cantidad necesaria del aceite hidráulico al sistema, una válvula de control que controla la cantidad por la cual la fuerza de dirección es auxiliada durante la dirección y un cilindro de potencia que genera fuerza usada en el auxilio de dirección.
Sistema de Respuesta de Velocidad de Motor
Dependiendo de la velocidad del motor, este tipo de sistema hace que la fuerza de dirección se alivie cuando se maneja a velocidades bajas y suministra fuerza de dirección que es dura en medias y altas velocidades.
Sistema de Respuesta a la Velocidad del Vehículo
A través del control computarizado, este sistema, hace que la fuerza de dirección se alivie cuando se maneja a bajas velocidades y proporciona fuerza de dirección que es dura en medias y altas velocidades.
Configuración de dirección de potencia de piñón-cremallera
El sistema de frenos
Los frenos son un sistema que reduce la velocidad y para el vehículo mientras está siendo manejado, manteniéndolo sin movimiento mientras está estacionado.
Tipos de Freno Frenos de Tambor
Este es un dispositivo de freno con un tambor girando en el cual la rueda y neumático son montados. Interiormente, este tambor es un mecanismo con material de fricción que genera fuerza de frenado cuando se empuja contra el tambor.
Frenos de Disco
Este es un dispositivo de frenado con un plato redondo de rotación (disco rotor) en el cual la rueda es montada. Los calipers con materiales de fricción sobre ellos son presionados contra el disco en ambos lados para generar fuerza de frenado.
Freno de Estacionamiento
Este freno es usado para estacionamiento. Es un freno mecánico que traba solamente las ruedas posteriores. Este opera jalando la palanca de freno de estacionamiento o presionando el pedal de freno del mismo.
Freno Central
Este es un freno de tambor que es montado entre el eje principal de transmisión y el árbol de propulsión. Es usado exclusivamente para estacionamiento.
Este mecanismo conecta la operación del aparado de freno del asiento del conductor con los frenos, en cada una de las ruedas. Los siguientes dos tipos son usados:
Freno Hidráulico
Este tipo de sistema de frenos usa presión hidráulica para operar los frenos en cada una de las ruedas. Casi todos los vehículos usan este tipo de sistema de frenos, por el freno de pedal.
Freno Hidráulico
Freno Mecánico
Este tipo opera los frenos en cada una de las ruedas usando cables. Puesto que es dificultoso para que la fuerza de frenado actuante en cada una de las ruedas sea uniforme, este tipo de freno es casi nunca usado en estos días, excepto como un freno de estacionamiento
Configuración de los frenos
Cilindro Maestro
Este es un sistema que genera presión hidráulica desde la fuerza de presión del pedal de freno. EI sistema hidráulico tiene los siguientes dos sistemas. Los cilindros maestros (sistema dual) de Tandem, en el cual uno de los dos sistemas hidráulicos operarán igualmente si uno de ellos falla, son usados ampliamente.
-Tubería Convencional
La tubería del freno es distribuida separadamente para las ruedas delanteras y las ruedas posteriores.
-Tubería Diagonal
La tubería del freno es distribuida a la rueda delantera derecha y a la rueda posterior izquierda y la rueda delantera izquierda y rueda posterior derecha.
Reforzador de Freno
Este dispositivo convierte la pequeña fuerza aplicada en el pedal de freno a una gran fuerza. El reforzador de freno utiliza la diferencia entre las presiones en el múltiple de escape, donde un vacío es generado y la presión atmosférica del ambiente, para mover un diafragma, que aplica como fuerza correspondiente a la fuerza aplicada al pedal de freno en el pistón del cilindro maestro.
Válvula P (Proporción)
Esta válvula distribuye la presión hidráulica entre las ruedas delanteras y posteriores a fin de obtener una fuerza de frenado estable. Cuando la fuerza de drenado actúa en un vehículo, la carga cambia hacia adelante, disminuyendo la carga en los frenos traseros y haciéndose fácil para las ruedas traseras trabarse. La válvula “ P” es instalada en medio camino en las tuberías en el lado de los frenos traseros para ajustar la presión hidráulica actuando sobre ellos.
LSPV (Válvula de Proporción de Percepción de Carga)
Esto se refiera a la válvula de control de la presión del fluido de freno, el cual cambia la presión del fluido en la válvula P de acuerdo con el peso en el eje trasero del vehículo.
Fenómeno de Frenado en Curvas Cerradas
Cuando se conduce un vehículo con transmisión 4WD de tiempo parcial en el modo de 4WD, particularmente cuando se conduce sobre una carretera pavimentada, este es un fenómeno que tiene el efecto como cuando se aplican los frenos cuando se gira bruscamente el volante de dirección. Esto es muy notorio cuando se giran las ruedas bruscamente al estacionarse en una cochera. Cuando un vehículo gira, las trayectorias de las ruedas delanteras y traseras giran en un círculo con un radio de giro más grande que las ruedas traseras. Por esta razón, las ruedas delanteras que están en el extremo superior giran más que las ruedas traseras. Con una transmisión 4WD de tiempo parcial, los movimientos de los giros de las ruedas delanteras y traseras están conjuntamente unidos cuando se conduce en el modo 4WD, de modo que las diferencias en las revoluciones de los neumáticos no se muestran arriba. Esto resulta en fuerzas torsionales anormales que serán soportadas por el sistema de transmisión de fuerza. Con el resultado que es similar a cuando se aplican los frenos. Contrario a esto, con el 4WD del tiempo completo, se ha incluido un diferencial central para absorber las diferencias de velocidad de las ruedas delanteras y traseras. Como resultado este fenómeno no aparece en ninguna superficie de carretera.
Frenado con el Motor
El fenómeno de la disminución de la velocidad de un vehículo cuando el pedal del acelerador es liberado y mientras el pedal de embrague no está presionado es llamado frenado con el motor. La velocidad del motor disminuye cuando el pedal de aceleración es liberado, pero la fuerza de inercia de las ruedas del vehículo causa que estas continúen girando. Puesto que la velocidad de las ruedas es mayor que la del motor en ese momento, el motor es impulsado por las ruedas. La fuerza de resistencia de los pistones que se mueven alternativamente sobre su carrera es lo que causa el efecto de frenado con el motor.
El freno de tambor
El freno de tambor es un sistema que aplica la fuerza de frenado usando material de fricción que es empujado contra la superficie interior de un tambor que gira conjuntamente con el neumático. Una gran fuerza de frenado puede ser obtenida comparativamente con una pequeña fuerza de presión en el pedal.
Cilindro de Rueda
Este cilindro convierte la presión hidráulica del cilindro maestro en una fuerza que mueve la zapata de freno.
Cilindro de rueda (corte en sección)
La zapata de freno tiene la misma forma circular como el tambor de freno y tiene un forro de zapata de freno (material de fricción) fijado a su circunferencia exterior. El forro de la zapata de freno es un material de fricción que obtiene fuerza de frenado de la fricción entre este y el tambor de freno cuando este rota. Materiales con excelente resistencia al calor y resistencia al desgaste son usados.
Tambor de Freno
El tambor de freno es hecho de hierro fundido. Hay una pequeña holgura establecida entre el tambor y el forro de la zapata. El tambor de freno rota juntamente con el neumático. Cuando los frenos son aplicados, el forro de zapata de freno es empujado contra el interior del tambor, estableciendo la fricción que genera la fuerza de frenado.
Palanca de Ajuste (Mecanismo de Auto Ajuste)
Este es un mecanismo que ajusta la luz entre el tambor de freno y el forro de la zapata de freno automáticamente, corrigiendo la holgura tanto como sea necesario cuando el freno de estacionamiento es operado.
Freno de disco
Los frenos de disco son un sistema que obtiene fuerza de frenado por el uso de almohadillas de freno (material de fricción), empujando contra ambos lados del disco rotor cuan este rota con el neumático. Estos frenos tienen un excelente efecto de radiación de calor y una fuerza estable de frenado que es obtenida uniformemente cuando los frenos son usados frecuentemente.
Configuración del Freno de Disco
- Disco Rotor
Este es un plato redondo hecho de hierro fundido que rota con el neumático. Hay dos tipos de disco rotor, el tipo sólido y el tipo ventilado. El tipo sólido consiste en un simple disco rotor, mientras que el tipo ventilado tiene agujeros en la mitad del disco rotor, haciendo esto un interior hueco. Estos agujeros amplían la vida de las almohadillas de freno por la mejora de la radiación de calor.
- Calipers
Son dispositivos que reciben la presión hidráulica del cilindro maestro y obtienen fuerza de frenado por el empuje de los
pistones de las almohadillas de disco contra el disco rotor. Comúnmente, los calipers flotantes son usados (con un pistón en uno de los lados del freno de disco solamente). Cuando los pistones empujan las almohadillas contra el disco rotor, los calipers aplican fuerza a los lados opuestos del disco, agarrando y ajustando al disco rotor y de este modo creando la fuerza de frenado.
- Almohadilla de Freno
Las almohadillas de freno son hechas de material de fricción que genera fuerza de frenado por creación de la fricción con el disco rotor. Ellas son hechas de un material que tiene excelente resistencia al calor y al desgaste.
Almohadillas de Freno
Varios materiales son usados en la fabricación de las almohadillas de freno. Cuando estas empiezan a desgastarse, el fluido en el tanque reservorio disminuye ligeramente, pero esto es normal. A fin de determinar la cantidad de desgaste en las almohadillas, se usa un indicador de almohadilla de freno.
PRECAUCIÓN Un indicador de desgaste es provisto para cada uno de los discos de freno. Cuando una almohadilla de freno llegó a
desgastarse y debe ser reemplazada, el indicador de desgaste de la almohadilla llega a entrar en contacto con la almohadilla de freno y genera un sonido muy agudo para alertar al conductor. Puesto que el indicador de desgaste de la almohadilla está tocando sólo ligeramente al disco rotor, el mismo no será dañado cuando el indicador empiece a chillar. Sin embargo, si el uso es
continuado bajo estas condiciones y las almohadillas se desgastan más, causando que la placa de apoyo de la almohadilla llegue a contactar directamente con el disco rotor, luego este puede dañar principalmente al rotor. Si el indicador de desgaste de la almohadilla produce un ruido agudo, tiene que cambiar las almohadillas inmediatamente.
Freno de estacionamiento o freno de mano
El freno de estacionamiento es un sistema que transmite fuerza de operación a los frenos traseros por medio de un cable u otro dispositivo. Cuando la
palanca del freno de estacionamiento es jalada y traba el tambor o disco de freno impide el movimiento de las ruedas cuando el vehículo está estacionado.
Mecanismo de Operación del Freno de Estacionamiento
Palanca de Freno de Estacionamiento
Comúnmente, un dispositivo tipo palanca es usado, pero un sistema de pedal lo es ocasionalmente.
. Las almohadillas de freno son hechas de material de fricción que genera fuerza de frenado por creación de la fricción con el disco rotor. Ellas son hechas de un material que tiene excelente resistencia al calor y al desgaste.
Sistema de inyección diesel
El equipo de combustible suministra combustible diesel al motor. El combustible es bombeado hacia arriba desde el tanque de combustible por alimentación de la bomba, es filtrado por el filtro de combustible y enviado a la bomba de inyección. La bomba de inyección es movida por el motor y da al combustible una gran presión, enviando éste a través de la línea que entrega a las toberas de inyección, las cuales inyectan éste dentro de los cilindros de acuerdo a la secuencia de encendido.
Filtro de Combustible y Sedimentador
El filtro de combustible y el sedimentador eliminan la suciedad y el agua del combustible diesel. El filtro de combustible limpia el combustible diesel usando un elemento de filtro (filtro de papel). El sedimentador separa el combustible y garúa que éste contiene por utilización de las diferencias en la gravedad especifica entre el combustible diesel y el agua (el combustible diesel es más liviano que el agua). Cuando la cantidad de agua en el separador
excede a un predeterminado nivel, las luces de aviso se encienden. El agua puede ser drenada por aflojamiento de una llave en el fondo del sedimentador y operando una bomba de cebar manual para bombear el combustible interiormente y forzar la salida del agua.
Bomba de Inyección
La bomba de inyección bombea el combustible bajo alta presión para cada uno de los cilindros de acuerdo con la secuencia de encendido. Esta bomba es movida por la rotación del cigüeñal via engranaje de distribución. La bomba de inyección consiste de un gobernador que controla la cantidad de inyección de combustible de acuerdo con la velocidad del motor y la cantidad que el pedal del acelerador sea presionado, un sincronizador controla la distribución de la inyección de acuerdo con la velocidad del motor, y una bomba alimentadora que toma el combustible y bombea ésta afuera bajo presión. Hay 2 tipos de bomba de inyección: el tipo en serie y el tipo de distribución.
Tobera de Inyección
La tobera de inyección vaporiza a alta presión el bombeo del combustible por la bomba de inyección y forzadamente inyecta dentro de la cámara de combustión a la presión apropiada. La tobera de inyección abre y cierra la aguja de la tobera automáticamente de acuerdo con la presión del combustible.
Sistema EFI
Configuración básicaEFI se usa para Inyección de Combustible Electrónico. La tendencia a reemplazar al carburador del pasado con el sistema EFI continúa en aumento. La característica principal del sistema EFI es que en lugar del carburador, se usan inyectores. Este es un equipo que usa el control preciso provisto por un computador para suministrar el combustible necesario por el motor.
EI volumen de admisión de aire del motor, temperatura del refrigerante, temperatura de admisión de aire, relación de aceleración o desaceleración y otras condiciones son detectadas por sensores y la computadora EFI utiliza los datos almacenados para calcular y así ordenar un determinado control sobre la inyección del combustible, de tal forma que se logre un ajuste de la relación aire- combustible para las características de un determinado motor.
Por esta razón, la relación aire-combustible ideal para las condiciones de conducción normales, se puede obtener con el EFI. Esto significa que la eficiencia de combustión es buena y que etapas efectivas se pueden lograr para purificar los gases de escape.
Inyección Central (Cl)
Así como en el EFI, este sistema usa sensores para detectar las condiciones de conducción y las condiciones del motor y una computadora controla la relación aire-combustible y la distribución de encendido a los niveles óptimos.
La diferencia del EFI es que con él, el combustible es inyectado dentro de cada uno de los múltiples de admisión, mientras que con inyección central (CI), un inyector simple inyecta combustible dentro del cuerpo de la válvula de obturación. Por esta razón, la mezcla aire-combustible es suficientemente vaporizada cuando es admitida en los cilindros y una cantidad uniforme de mezcla aire-combustible ingresa a cada uno de los cilindros. Por lo tanto, comparándolo con el sistema EFI, este sistema es un poco inferior cuando llega a la potencia de salida máxima, pero este ofrece mejor economía de combustible.
Carburador
En un motor, los mecanismos que realizan la mezcla de aire-combustible y suministran esta mezcla al motor se llaman sistemas de combustible. EI sistema de combustible consta del tanque de combustible, la bomba de combustible, y el carburador, pero la operación del carburador es mucho más importante.
El carburador utiliza el vacío creado en la carrera de admisión del motor para mezclar la gasolina enviada por la bomba de combustible con el aire, vaporizándose y enviándose a los cilindros como una mezcla aire-combustible.
EI sistema EFI consiste en 3 sistemas, el sistema de combustible, el sistema de admisión y el sistema de control.
Sistema de Combustible
Este sistema envía el combustible necesario para la combustión al inyector. Computariza señales para el inyector, luego origina que este suministre la cantidad óptima de combustible dentro de cada múltiple de admisión.
Sistema de Admisión
Este sistema toma el aire requerido para la combustión desde el purificador de aire y lo suministra a cada múltiple de admisión.
Sistema de Control
El sistema de control percibe las condiciones de carga del motor, temperatura, del refrigerante, temperatura del aire de admisión, velocidad del motor, rango de aceleración o desaceleración y otras condiciones de manejo por medio de varios sensores, luego controla la cantidad de combustible suministrado, al nivel apropiado basado en esas señales.
EFI – L (Luft) y EFI – D (Druck) Hay dos tipos de EFI que se diferencian de
acuerdo al método usado para detectar el volumen del aire de admisión al motor. Uno es EFI – L y el otro es EFI – D.
EFI – Usa un medidor de flujo de aire para detectar el volumen de aire
Sistema de lubricación
Hay muchas piezas que rotan en el interior de un motor. Cuando el motor está funcionando, todas estas piezas
rotativas generan calor por la fricción que las piezas de metal hacen cuando entran en
contacto directo con otras piezas de metal. Como resultado del desgaste y el
calor de todo este movimiento y fricción, es
fácil para un motor agarrotarse o empezar a
dañarse. El equipo de lubricación crea una película de aceite en las piezas de
metal en movimiento del motor, aliviando el
desgaste y el calor, originando que las piezas roten fácilmente.
Bomba de Aceite
Esta bomba circula el aceite del motor. Esta aspira hacia arriba el aceite almacenado en el carter de aceite, entregándolo a los cojinetes, pistones, eje de levas, válvulas y otras partes.
Regulador de Presión de Aceite
Cuando el motor está en funcionamiento a altas velocidades, este dispositivo ajusta el volumen de bombeo de aceite al motor para que nada más el aceite necesario sea entregado. Cuando la presión de la bomba de aceite se eleva, una válvula de seguridad interior del regulador de presión de aceite se abre,
Filtro de Aceite
A medida que se usa el aceite del motor, este se contamina gradualmente con partículas de metal, carbón, suciedad aerotransportada, etc. Si las piezas del motor que están en movimiento fueran lubricadas por dicho aceite sucio, ellas se desgastarían rápidamente y como resultado el motor podría agarrotarse. Para evitar esto, se fija un filtro de aceite en el circuito de aceite que remueva esas sustancias indeseables. EI filtro de aceite es montado a la mitad del camino del circuito de lubricación. Este remueve las partículas de metal desgastadas de las piezas del motor por fricción, así como también la suciedad, carbón y otras impurezas del aceite. Si el elemento del filtro de aceite (papel filtrante), el cual remueve las impurezas, llega a obstruirse, una válvula de seguridad está colocada en el filtro de aceite, luego este flujo de aceite no será bloqueado cuando intente pasar a través del elemento obstruido.
Tipos de filtros de Aceite
En los motores a gasolina se usa el filtro tipo de flujo completo, en el cual todo el aceite que circula por el circuito de lubricación es filtrado por el elemento. En los vehículos TOYOTA, el tipo de
elemento que se usa más comúnmente es el tipo cristal. Este tipo es pequeño y ligero en peso, sin embargo, su rendimiento es alto.
