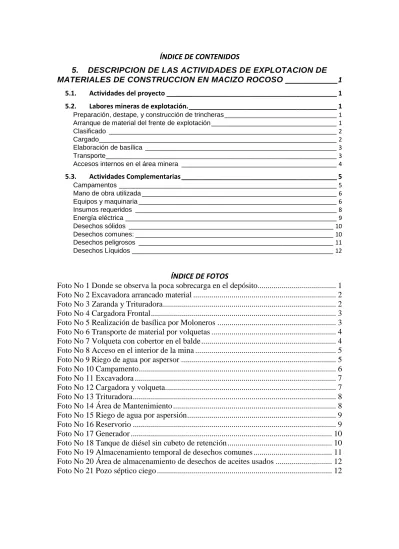

ÍNDICE DE CONTENIDOS

5. DESCRIPCION DE LAS ACTIVIDADES DE EXPLOTACION DE

MATERIALES DE CONSTRUCCION EN MACIZO ROCOSO _____________1

5.1. Actividades del proyecto ______________________________________________ 1

5.2. Labores mineras de explotación. ________________________________________ 1

Preparación, destape, y construcción de trincheras __________________________________ 1

Arranque de material del frente de explotación ______________________________________ 1

Clasificado _____________________________________________________________________ 2

Cargado ________________________________________________________________________ 2

Elaboración de basílica __________________________________________________________ 3

Transporte______________________________________________________________________ 3

Accesos internos en el área minera _______________________________________________ 4 5.3. Actividades Complementarias __________________________________________ 5

Campamentos __________________________________________________________________ 5

Mano de obra utilizada ___________________________________________________________ 6

Equipos y maquinaria ____________________________________________________________ 6

Insumos requeridos _____________________________________________________________ 8

Energía eléctrica ________________________________________________________________ 9

Desechos sólidos ______________________________________________________________ 10

Desechos comunes: ____________________________________________________________ 10

Desechos peligrosos ___________________________________________________________ 11

Desechos Líquidos _____________________________________________________________ 12

ÍNDICE DE FOTOS

Foto No 1 Donde se observa la poca sobrecarga en el depósito... 1

Foto No 2 Excavadora arrancado material ... 2

Foto No 3 Zaranda y Trituradora ... 2

Foto No 4 Cargadora Frontal ... 3

Foto No 5 Realización de basílica por Moloneros ... 3

Foto No 6 Transporte de material por volquetas ... 4

Foto No 7 Volqueta con cobertor en el balde ... 4

Foto No 8 Acceso en el interior de la mina ... 5

Foto No 9 Riego de agua por aspersor ... 5

Foto No 10 Campamento ... 6

Foto No 11 Excavadora ... 7

Foto No 12 Cargadora y volqueta... 7

Foto No 13 Trituradora ... 8

Foto No 14 Área de Mantenimiento ... 8

Foto No 15 Riego de agua por aspersión ... 9

Foto No 16 Reservorio ... 9

Foto No 17 Generador ... 10

Foto No 18 Tanque de diésel sin cubeto de retención ... 10

Foto No 19 Almacenamiento temporal de desechos comunes ... 11

Foto No 20 Área de almacenamiento de desechos de aceites usados ... 12

(2)

CAPITULO V

5. DESCRIPCION DE LAS ACTIVIDADES DE EXPLOTACION DE MATERIALES DE CONSTRUCCION EN MACIZO ROCOSO

5.1. Actividades del proyecto

La actividad en las áreas mineras contiguas San Luis 1 y Terrazas de Mandingo es la explotación de materiales pétreos para obtener agregados finos y gruesos para la construcción.

El sistema de explotación de los materiales pétreos es a cielo abierto, por medio de bancos con una altura promedio de 10m; en la explotación de estos materiales pétreos se realizan las siguientes labores mineras.

5.2. Labores mineras de explotación.

Preparación, destape, y construcción de trincheras

Mediante una excavadora se prepara el frente de trabajo que consiste en el mantenimiento de vías acceso, trincheras, destape preliminar del depósito mediante la separación de la sobrecarga y material útil; en las áreas mineras Terrazas de Mandingo y San Luis 1, no habrá destape por la poca sobrecarga en el yacimiento.

Foto No 1 Donde se observa la poca sobrecarga en el depósito

Arranque de material del frente de explotación

(3)

Foto No 2 Excavadora arrancado material

Clasificado

El material pétreo arrancado del frente de explotación es transportado hacia la clasificadora y trituradora por medio de volquetas; en la clasificadora se clasifica material grueso y fino, el material fino va a la trituradora donde se obtiene arena, ripio y piedra.

La trituradora tiene una capacidad de trituración de 400 m3 día y puede producir tres clases de materiales finos: ripio de 1 pulga, polvo de ¼ de pulgada y chispa de 3/8 de pulgada.

Foto No 3 Zaranda y Trituradora

Cargado

(4)

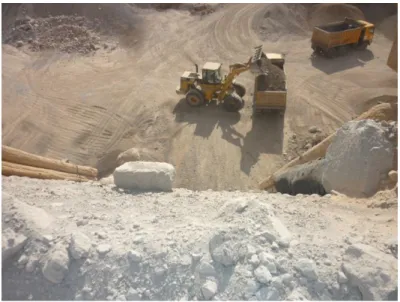

Foto No 4 Cargadora Frontal

Elaboración de basílica

Las rocas de diámetro mayor a 0.5 m son utilizadas por los moloneros (Picapedreros) del sector p a r a la realización de basílica. Los moloneros son independientes del concesionario, el Titular Minero únicamente facilita la piedra para esta actividad. La misma que es una fuente de empleo para la población local.

Foto No 5 Realización de basílica por Moloneros

Transporte

(5)

Foto No 6 Transporte de material por volquetas

Los volqueteros tienen la obligación de cubrir el balde de la volqueta con un cobertor, con el fin de minimizar la contaminación de la calidad del aire ambiente (contaminación por polvo), que puede ocurrir cuando transportan el material de construcción al lugar de destino.

Foto No 7 Volqueta con cobertor en el balde

Accesos internos en el área minera

En la explotación de materiales pétreos es necesario tomar en cuenta los accesos de ingreso o salida de la cantera, los mismos que son necesarios para llegar al frente de explotación y ubicación de la zaranda y trituradora.

(6)

En las vías de acceso por la circulación de los vehículos y las condiciones propias del suelo del sector, se genera polvo el mismo que es mitigado por riego de agua por el método de aspersión y baja velocidad de circulación en la mina.

5.3. Actividades Complementarias

Campamentos

Cabe mencionar que el campamento se encuentra fuera de las áreas mineras San Luis 1 y Terrazas de Mandingo, pero dentro de la propiedad del terreno del Sr. Jorge Pérez concesionario minero de las áreas en mención.

El campamento se encuentra debidamente señalizado, está compuesto de oficina, comedor, baños, bodega, galpón para mecánica, sitio para el manejo de los desechos sólidos.

Foto No 8 Acceso en el interior de la mina

(7)

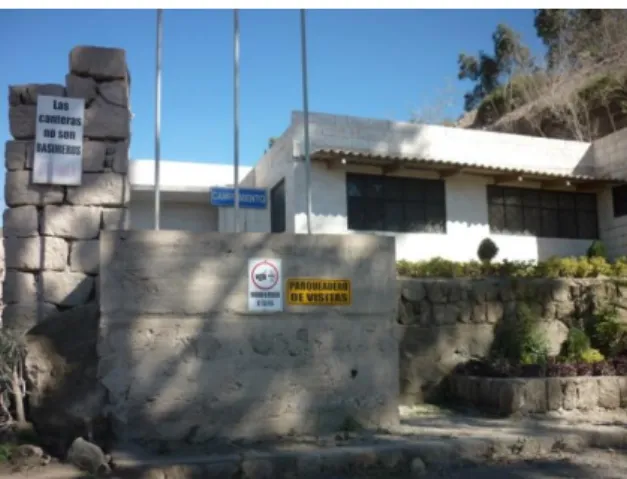

Foto No 10 Campamento

Mano de obra utilizada

En las áreas mineras San Luis 1 y Terrazas de Mandingo en se cuenta con el siguiente personal.

 1 Directivo – Concesionario

 El personal de campo son 2 operadores, 1 chofer y 2 obreros que se en asegurados al IESS

 1Contadora por servicios profesionales.

 1Ing. Minero por servicios profesionales

 1 Ing. Ambiental por servicios profesionales

 4 Moloneros (Picapedreros) que son independientes y debe contar con su propio RISE.

Los operadores y trabajadores son de la zona, especialmente del sector de Santa Anita de Caspigasi del Carmen.

Equipos y maquinaria

En las áreas mineras San Luis 1 y Terrazas de Mandingo., se cuenta con el siguiente equipo minero para realizar la explotación de materiales pétreos:

(8)

Foto No 11 Excavadora

Dos cargadoras frontales marca Caterpillar y dos volquetas a diésel para el transporte interno del material de construcción, desde el frente de explotación hacia la clasificadora y trituradora.

Foto No 12 Cargadora y volqueta

(9)

Foto No 13 Trituradora

En la minas Terrazas de Mandingo y San Luis 1, existe una área para mantenimiento de maquinaría, está cubierta, pero no cuenta con un sistema de tratamiento de trampas y grasas. El mantenimiento de maquinaria realiza Talleres de P.M.I.A.S.A. de Caterpillar.

Foto No 14 Área de Mantenimiento

Insumos requeridos

Los insumos de ferretería, alimentación y otros son adquiridos en la ciudad San Antonio de Pichincha mitad del mundo.

En las concesiones mineras San Luis 1 y Terrazas de Mandingo no existe almacenamiento de combustible; el diésel necesario para el funcionamiento equipo minero es suministrado por un proveedor de la zona, que tanque directamente el combustible a la maquinaria. El abastecimiento se realiza con la maquinaría apagada.

Agua

(10)

El agua para mantener húmeda las vías de ingreso a la mina es por medio de aspersión.

Foto No 15 Riego de agua por aspersión

Para utilizar el método de aspersión es necesario tener un flujo de agua continua, para lo cual se ha construido un reservorio con geomembrana en la parte alta de mina. Como el sector es seco por falta de agua, es necesario adquirir el agua para riego por medio de tanqueros, para tener agua peramente en el reservorio para regar las vías con el objeto de mitigar el polvo generado por las actividades mineras de explotación.

Foto No 16 Reservorio

Energía eléctrica

(11)

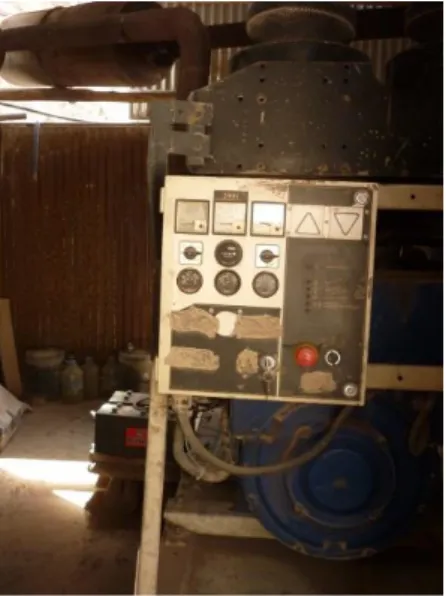

Foto No 17 Generador

El tanque de diésel se encuentra al aire libre, no cuenta con cubeto de retención por posibles derrames de combustible y no tiene techo.

Foto No 18 Tanque de diésel sin cubeto de retención

Desechos sólidos

En el campamento de las áreas mineras San Luis 1 y Terrazas de Mandingo existe un área para el manejo y almacenamiento de los desechos comunes y peligrosos.

Desechos comunes:

Para el manejo y almacenamiento de los desechos comunes se ha clasificado en dos categorías: Orgánicos e inorgánicos.

(12)

El almacenamiento temporal de los desechos comunes, se realiza en tanques metálicos de 55 galones, los mismos que se encuentran bajo techo y en área pavimentada.

Los desechos son evacuados al relleno sanitario del Inga Bajo del Distrito Metropolitano de Quito, pero no existe registro de entrega de estos desechos al relleno.

Foto No 19 Almacenamiento temporal de desechos comunes

Desechos peligrosos

Para el funcionamiento de la maquinaria pesada es necesaria la utilización de aceites, lubricantes y filtros, después de un cierto número de números de horas de funcionamiento de la maquinaria pesada es necesario el cambio de aceites, por lo que genera desechos aceitosos usados, conforme el Acuerdo Ministerial 161 del Reglamento para la Prevención y Control de la Contaminación por Sustancias Químicas Peligrosas, Desechos Peligrosos y Especiales publicado en el Registro Oficial No. 631 del miércoles 1 de febrero del 2012.

El mantenimiento y cambio de aceites de volquetas y vehículos, se realiza en mecánicas de San Antonio de Pichincha, fuera de las concesiones mineras San Luis 1 y Terrazas de Mandingo.

(13)

Foto No 20 Área de almacenamiento de desechos de aceites usados

El mantenimiento de maquinaría lo realiza el Taller de P.M.I.A.S.A. de Caterpillar, los desechos aceitosos y aceites usados generados por estos mantenimientos son responsabilidad de P.M.I.A.S.A. de Caterpillar, el mismo que realiza la disposición final de estos desechos de a través de gestores autorizados. El aceite usado es entregado a BIOFACTOR y los elementos filtrantes a INCINEROX, conforme el certificado de la Coordinadora de Control Ambiental de Talleres P.M.I.A.S.A – Quito, ver anexo No. 5

Desechos Líquidos

En el área del campamento existe baños y baterías sanitarias, las aguas negras y grises son evacuadas por tubería PVC hasta el pozo séptico ciego (sin descargas), la limpieza del mismo, se realizará cuando esté en su capacidad máxima por medio un tanque de bomba de succión (vacuum), que cuente con los permisos respectivos para esta actividad
