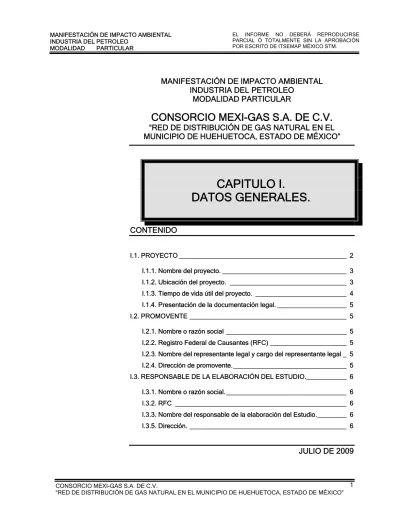

MANIFESTACIÓN DE IMPACTO AMBIENTAL INDUSTRIA DEL PETROLEO

MODALIDAD PARTICULAR

CONSORCIO MEXI-GAS S.A. DE C.V.

“RED DE DISTRIBUCIÓN DE GAS NATURAL EN EL MUNICIPIO DE HUEHUETOCA, ESTADO DE MÉXICO”

CAPITULO I.

DATOS GENERALES.

CONTENIDO

I.1. PROYECTO ______________________________________________ 2 I.1.1. Nombre del proyecto. __________________________________ 3 I.1.2. Ubicación del proyecto. ________________________________ 3 I.1.3. Tiempo de vida útil del proyecto. _________________________ 4 I.1.4. Presentación de la documentación legal. ___________________ 5 I.2. PROMOVENTE ___________________________________________ 5 I.2.1. Nombre o razón social _________________________________ 5 I.2.2. Registro Federal de Causantes (RFC) _____________________ 5 I.2.3. Nombre del representante legal y cargo del representante legal _ 5 I.2.4. Dirección de promovente._______________________________ 5 I.3. RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO.___________ 6 I.3.1. Nombre o razón social._________________________________ 6 I.3.2. RFC _______________________________________________ 6 I.3.3. Nombre del responsable de la elaboración del Estudio.________ 6 I.3.5. Dirección. ___________________________________________ 6

(2)

I.1. PROYECTO

A continuación se muestra el plano de del proyecto, en donde se puede observar las colindancias municipales, el área total del proyecto, las vías de comunicación, rasgos fisiográficos e hidrológicos que permiten su ubicación.

(3)

I.1.1. Nombre del proyecto.

RED DE DISTRIBUCIÓN DE GAS NATURAL EN EL MUNICIPIO DE HUEHUETOCA, ESTADO DE MÉXICO

I.1.2. Ubicación del proyecto.

El proyecto estará ubicado en el estado de México, específicamente en el municipio de Huehuetoca. El área de proyecto formará un polígono con las siguientes coordenadas UTM:

El proyecto colinda con los siguientes municipios:

Colindancias Municipios con los que colinda el proyecto

NORTE Atotonilco de Tula

SUR Coyotepec ESTE Zumpango

OESTE Tepeji del Río Ocampo

No. X Y 1 477176.0380 2199196.4295 2 478337.4571 2199698.9267 3 479103.6847 2199683.2152 4 480279.7410 2197650.2600 5 476605.0584 2191248.9574 6 472679.1342 2193684.2664 7 475455.4018 2196850.1533

(4)

I.1.3. Tiempo de vida útil del proyecto.

Este estudio contempla cuatro desarrollos habitacionales (CITARA, URBI, Ciudad Santa Teresa y El Dorado).

De los cuales, el primer desarrollo (CITARA) se encuentra en plena construcción y los siguientes (URBI, Ciudad Sante Teresa y El Dorado) ya están totalmente construidos y habitados.

El total del proyecto será construido en etapas comenzando el segundo semestre de este año, se estima que la duración de la construcción total durará 10 años. La instalación de la red de distribución se realizará en cada desarrollo habitacional en etapas para las que se estima que se hará de la siguiente manera:

Desarrollo Habitacional PERIODO PREPARACIÓN DEL SITIO (meses) CONSTRUCCIÓN (meses) OPERACIÓN (meses)

CITARA 2009-2019 30 meses 114 meses 30 años

URBI 2010-2016 30 meses 60 meses 30 años

Ciudad Santa Teresa

2011-2016 48 meses 60 meses 30 años

El Dorado 2012-2015 48 meses 60 meses 30 años

JUSTIFICACION: El municipio de Huehuetoca puede considerarse como un lugar estratégico, gracias a la ubicación geográfica que ocupa dentro del territorio estatal, pues su localización lo convierte en un potencial polo de desarrollo, tanto para la inversión industrial y comercial, así como para el crecimiento urbano habitacional, debido a su cercanía a la zona metropolitana de la ciudad de México, así como de la propia capital del país, además de su colindancia con el estado de Hidalgo.

De acuerdo al Plan de Desarrollo Municipal de Huehuetoca, se tiene como principal objetivo mejorar la calidad de vida de los mexiquenses; es decir, brindar a la población las oportunidades de desarrollo y mejoramiento permanente.

Por lo anterior es necesario que se logre una disminución del rezago social existente, atendiendo las principales necesidades de sus habitantes, por eso es ineludible el desarrollo del municipio en materia demográfica, desarrollo, infraestructura y equipamiento que aumenten la calidad de vida de los pobladores.

(5)

AÑO 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 POBLACIÓN 63527 64595 65644 66672 67676 68656 69610 70537 71436 72308 73150

VIVIENDA

PARTICULAR 17561 17456 18093 19253 20678 21547 22830 23364 24897 25331 26912

De acuerdo con lo proyectado y con el fin de cumplir con lo estipulado en el plan de desarrollo urbano, CONSORCIO MEXI-GAS, S.A. DE C.V. se ha propuesto brindar un combustible seguro, como lo es el gas natural, en el Estado de México para lograr el desarrollo propuesto por el gobierno municipal, esto siempre buscando la forma de tener un menor impacto ambiental y reducir los niveles de contaminación en su proceso de distribución. Debido a esto, el proyecto denominado “Red de Distribución de Gas Natural en el Municipio de Huehuetoca, Estado de México”, será instalado de acuerdo al desarrollo urbano, de forma que no se afecten mayores superficies a las necesarias, según la necesidad que se tenga a lo largo de los años.

I.1.4. Presentación de la documentación legal.

En el

ANEXO 1.1

se presenta copia del acta constitutiva de la empresa Consorcio Mexi-Gas,S.A. de C.V. responsable de la construcción de la red de distribución.

I.2. PROMOVENTE

I.2.1. Nombre o razón social

CONSORCIO MEXI-GAS, S.A. DE C.V.

I.2.2. Registro Federal de Causantes (RFC)

CMG-980810NF7

En el

ANEXO 1.2

encuentra la copia simple del RFC

I.2.3. Nombre del representante legal y cargo del representante legal

I.2.4. Dirección de promovente.

Proteccion de Datos LFTAIPG

(6)

I.3. RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO.

I.3.1. Nombre o razón social.

ITSEMAP MÉXICO STM S.A. DE C.V.

I.3.2. RFC

I.3.3. Nombre del responsable de la elaboración del Estudio.

I.3.5. Dirección.

Proteccion de Datos LFTAIPG

Proteccion de Datos LFTAIPG Proteccion de Datos LFTAIPG

(7)

MANIFESTACIÓN DE IMPACTO AMBIENTAL INDUSTRIA DEL PETROLEO

MODALIDAD PARTICULAR

CONSORCIO MEXI-GAS S.A. DE C.V.

“RED DE DISTRIBUCIÓN DE GAS NATURAL EN EL MUNICIPIO DE HUEHUETOCA, ESTADO DE MÉXICO”

CAPITULO II.

DESCRIPCIÓN DEL PROYECTO.

CONTENIDO

II.1. INFORMACIÓN GENERAL DEL PROYECTO.__________________ 10 II.1.1. Naturaleza del proyecto_______________________________ 10 II.1.2. Selección del Sitio ___________________________________ 25 II.1.3. Ubicación física del sitio seleccionado____________________ 26 II.1.4. Inversión requerida __________________________________ 27 II.1.5. Dimensiones del proyecto _____________________________ 28 I I.1.6 Uso actual de suelo __________________________________ 29 II.1.7. Urbanización del área y descripción de servicios requeridos __ 29 II.2. CARACTERÍSTICAS PARTICULARES DEL PROYECTO _________ 30 II.2.1. Programa General del trabajo __________________________ 30 II.2.2. Preparación del sitio _________________________________ 30 II.2.3. Descripción de las obras y actividades provisionales ________ 30 II.2.4. Etapa de Construcción _______________________________ 30 II.2.5. Etapa de Operación y mantenimiento ____________________ 34 II.2.6.Descripción de obras asociadas al proyecto _______________ 35 II.2.7. Etapa de Abandono _________________________________ 35 II.2.8. Utilización de explosivos ______________________________ 35

(8)

II.2.9. Generación, manejo y descarga de residuos sólidos, líquidos y emisiones a la atmósfera___________________________________ 35 II.2.10. Infraestructura para el manejo y la disposición de los residuos 37

(9)

II.1. INFORMACIÓN GENERAL DEL PROYECTO.

II.1.1. Naturaleza del proyecto

El objetivo principal del presente proyecto es la construcción y operación de una red de distribución de gas natural de baja presión en la zona geográfica establecida por la Comisión Reguladora de Energía (CRE) Valle Cuahutitlán - Texcoco -Hidalgo, mediante la instalación de tubería de polietileno en diferentes diámetros, la cual se colocará por desarrollo habitacional de acuerdo a las necesidades de los diferentes clientes, con ubicación al norte del Municipio de Huehuetoca.

El proyecto comprende la instalación de gas natural en los siguientes desarrollos habitacionales:

• CITARA • URBI

• Ciudad Santa Teresa • El Dorado

En la siguiente tabla se muestra el estado de cada desarrollo habitacional:

Desarrollo Habitacional Status

CITARA (Ciudad Integral) Zona habitacional en construcción URBI Zona habitacional ya construida y habitada Santa Teresa Zona habitacional ya construida y habitada El Dorado Zona habitacional ya construida y habitada

En cada desarrollo habitacional se instalará la red de distribución en diferente número de etapas. En la siguiente tabla se muestra el número de etapas en las que se instalará la red de distribución de gas natural:

(10)

Desarrollo habitacional Etapas

CITARA 5 URBI 3 Ciudad Santa Teresa 3

El Dorado 2

Ventajas Ambientales del gas natural

→ Tiene combustión muy limpia: no emite cenizas ni partículas sólidas a la atmósfera; genera una reducida emisión de óxidos de nitrógeno (NOx), monóxido de carbono (CO), dióxido de carbono (CO2) e hidrocarburos

reactivos, y virtualmente no genera dióxido de azufre (SO2), características

que le dan una mayor ventaja respecto de otros combustibles fósiles como el carbón y el combustóleo

→ Contribuye a abatir eficazmente el efecto invernadero → No es tóxico

→ Es seguro de distribuir → Es más ligero que el aire → No es absorbente

→ No es corrosivo

→ No contiene azufre ni plomo → No produce hollín

→ No genera partículas suspendidas

→ Seguridad en la operación, debido a que en caso de fugas, al ser más ligero que el aire, se disipa rápidamente en la atmósfera. Únicamente, se requiere tener buena ventilación

Ventajas Económicas

→ Tiene un precio muy competitivo comparado con el de otros combustibles → Reduce costos de mantenimiento de equipos de combustión

(11)

→ Incrementa la eficiencia de los procesos de generación y cogeneración de energía

→ Es abundante

La red de distribución de gas será instalada en una zona destinada a uso urbano aprovechando las instalación de agua potable; drenaje sanitario y pluvial, red de agua tratada, servicios eléctricos, de teléfono, cable de manera subterránea, por lo que se considera que la instalación del proyecto no ocasionará impactos mayores al ecosistema presente, lo anterior considerando que los principales impactos ya fueron generados por la construcción de la zona habitacional. Así la infraestructura buscará conservar lo mejor posible el medio natural anteponiendo la sustentabilidad del proyecto, buscando la existencia de puntos de intersección entre el medio ambiente y el progreso económico municipal orientado a mejorar las condiciones de vida de los habitantes, pero al mismo tiempo para fomentar la modernización integral del sector económico.

Como ya se mencionó CITARA se encuentra en plena construcción y contará con todos los servicios principales, agua potable, drenaje sanitario y pluvial, red de agua tratada, servicios eléctricos, de teléfono, cable los cuales serán de manera subterránea, las calles para este proyecto se contemplan sea de pavimento asfáltico y concreto hidráulico y concreto estampado en la zona de las glorietas. Mientras que los otros desarrollos habitacionales (URBI, Ciudad Santa Teresa y El Dorado) ya están completamente construidos y habitados y cuentan con todos los servicios. Dentro del proyecto se contará con una red de alta presión (ducto existente perteneciente a PEMEX en trámite de adjudicación) y se instalará una red de baja presión, para la cual se dispone de dos tipos de ductos con los siguientes materiales:

Material Red de baja presión Red de alta presión Polietileno de Baja Densidad 2444 (PE 80) 9

Acero al Carbón API 5L, X-52 8”. 9

La red de distribución de gas será instalada en una zona urbana aprovechando las instalación de agua potable; drenaje sanitario y pluvial, red de agua tratada, servicios eléctricos, de teléfono, cable de manera subterránea, lo cual no ocasionará un impacto mayor al ecosistema presente en la región. Así la infraestructura buscará conservar lo mejor posible el medio natural anteponiendo la sustentabilidad del proyecto, buscando la existencia de puntos de intersección entre el medio ambiente y el progreso económico municipal orientado a mejorar las condiciones de vida de los habitantes, pero al mismo tiempo para fomentar la modernización integral del sector económico.

(12)

Red de Alta presión

Previo a la colocación de la red se instalará un city gate que trabajará con una presión con las siguientes características de operación y coordenadas:

Características de Operación Ubicación

Capacidad Máxima de diseño 20000 m3/hr X Y

Presión de Operación 42 bar 478185.8670 2199028.2085

El city gate se conectará a un ducto de 8 pulgadas ya existente, el cual funcionará como red de alta presión, y que actualmente pertenece a PEMEX, pero que se encuentra en tramites de adjudicación, de donde partirán ramales y para abastecer los desarrollos habitacionales de CITARA Ciudad Santa Teresa, El Dorado y URBI, en todas sus etapas, con las siguientes características:

En la zona total del proyecto se colocarán Estaciones de Regulación (estación distrital) que trabajarán a una presión de 42 bar a 4 bar, que se alojarán en áreas cedidas por la inmobiliaria, para las cuales aun no se tiene definida la ubicación exacta de dichas estaciones, con excepción de CITARA y El Dorado. En su momento se notificará a las autoridades de su ubicación.

La Estación de Regulación que abastecerá CITARA y el Dorado se encontrará entre las calles de Casa Blanca esquina con Paseo de Túnez, con las siguientes coordenadas:

Ubicación Presión (bar)

X Y Entrada Salida

476666.1294 2191246.9574 42 4

Posterior a la instalación de las estaciones se procederá a desarrollar la red de baja Red de Alta Presión (Existente)

Material Diámetro (in) Longitud (m) Presión de operación (bar)

Ducto de Acero al Carbón API

(13)

Red de Baja Presión.

Se tiene previsto que el primer desarrollo habitacional donde se colocará la red de distribución será CITARA, para la cual ya se tiene definida la trayectoria de instalación de la tubería dentro del complejo habitacional. Sin embargo, para las siguientes etapas, la instalación de la tubería se definirá de acuerdo a las necesidades de los clientes.

CITARA.

El sitio seleccionado para el desarrollo de la primera etapa del tendido de aproximadamente 591009.58 metros de tubería, se ubica en un área que ha sido modificada por actividades antropogénicas (agricultura), y cuyo destino actual es la construcción de una unidad habitacional.

Para el este desarrollo habitacional se pronostica que la zona proyectada para la instalación y operación del presente proyecto contara con un universo aproximado de 25,648 viviendas que requerirán del servicio de gas natural, las cuales se prevé que serán construidas en cinco etapas.

Para la primera etapa se dará inicio el tendido de la red de distribución de gas natural, se podrá requerir del servicio para aproximadamente 2,490 viviendas, sin embargo se consideran un potencial de viviendas a conectar para esta primer etapa de 2,117 viviendas. Estas viviendas son de tipo unifamiliar de dos niveles cada una. De acuerdo a la distribución de viviendas para esta primer etapa, aproximadamente se instalarán 1,245 tomas de servicio entre dobles y sencillas; las tomas de servicio para las calles principales llegaran hasta el murete de servicio que se construirá para instalar los medidores de los servicios tales como agua potable, luz y por ende los medidores de gas y para las privadas de este desarrollo las tomas de servicio llegaran hasta la fachada de las viviendas.

La salida del gas natural a partir de la estación distrital será por medio de un ducto de PE 200 mm, el cual saldrá hacia la calle de Casa Blanca, y correrá de manera subterránea asimismo se colocara enterrada sobre la banqueta una Válvula de PE 200 mm con la cual se controlara el flujo del gas en caso de que se requiera la suspensión del mismo por causas imputables a nuestra empresa o por cualquier daño a la red como una salvaguarda a las viviendas de esta primer etapa; el ducto de PE 200 mm seguirá su trayecto por las calles de Casa Blanca, posteriormente por la calle de Accra hasta llegar a la calle de Argel para continuar nuevamente por la calle de Casa Blanca hasta llegar a la calle de Paseo Victoria y justo en este punto se tendrá una derivación en PE 125 mm; para lo cual será necesario colocar una Te recta de PE 200 mm y posteriormente dos reducciones, siendo la primera de PE 200/160 mm y la segunda de PE 160/125 mm para poder continuar con ducto de PE

(14)

válvula de PE 125 mm; válvula con la cual se controlará otra zona de viviendas, parte de esta primer etapa y de futuras etapas; posterior a esta válvula el ducto de PE 125 continuará su trayecto por la calle de Caracas hasta llegar a la esquina de la calle de Habana y en este punto se quedará como futura preparación para futuras etapa a desarrollar; sobre el ducto de PE 125 mm se derivará ducto de PE 63 mm sobre la calle de Paseo Victoria y el cual correrá a lo largo de Paseo Victoria hasta llegar a la esquina de Carretera Apaxco Huehuetoca; así también sobre le ducto de PE 63 mm se derivará un ducto de PE del mismo diámetro sobre la calle de Asunción y que terminará en la esquina de la Calle de Habana y que servirá también para futuras etapas.

En el otro extremo de la Te de PE 200 mm de la calle de Casa Blanca y esquina con Paseo Victoria se continuará con ducto de PE 200 mm sobre la calle de Paseo Victoria hacia el este hasta llegar a la calle de carretera Apaxco – Huehuetoca y que servirá también para el desarrollo de futuras etapas.

Del ducto de PE 200 mm que correrá a lo largo de la calle de Casa Blanca a la altura de la calle de Daar es Salaam se derivará mediante un Tapping Tee de PE 200/63 mm ducto de PE 63 mm, el cual correrá por la calle de Daar es Salaam hacia el oeste hasta llegar a la calle de Paseo de Dakar, continuando por esta hacia el sur y justamente a la altura de la calle de Sudán se colocará una Te recta de PE 63 mm, esto para poder continuar con ducto de PE 63 mm hacia el este y cruzar la Av. de Paseo Dakar, el ducto de AC 8“ y el canal Interceptor que construirá la inmobiliaria, una vez realizado el cruce de la avenida y los servicios mencionados el ducto de PE 63 mm continuará a lo largo de la calle Paseo Dakaar hacia el sur del lado este hasta llegar a la esquina de Paseo Victoria, terminando en este punto para la futuras etapas.

Cabe mencionar que los cambios de dirección a lo largo de los trayectos de los ductos de PE 200 y PE 125 mm se realizarán con Codos de 90° y 45° de PE de los respectivos diámetros.

A partir de los ductos de PE 200, PE 125 mm y de PE 63 mm se derivarán los ductos secundarios de PE 40 mm con los cuales se le dará servicio a las privadas y restos de las calles de la primer etapa del proyecto denominado “CITARA”.

Como ya se mencionó, para controlar la zona en estudio (unidad habitacional CITARA) de esta primer etapa se deberán de colocar 2 válvulas, una de PE 200 mm que se ubicará a la salida de la Estación Distrital y que estará enterrada sobre la banqueta de la calle Casa Blanca casi esquina con Paseo Túnez; y otra de PE 125 mm, la cual se ubicará enterrada sobre el camellón de la calle Paseo Victoria; estas se deberá de colocar en un lugar donde permita los trabajos de operación y mantenimiento, de manera permanente accesible y visible.

Se tendrá que colocar placas de identificación y de ubicación para las válvulas, la placa de identificación se colocarán sobre la tapa del registro de la válvula; la placa

(15)

un poste de concreto en el cual se fijará la placa de ubicación donde se indiquen las distancias a las que se encontrarán localizadas las válvulas de referencia.

Para las siguientes etapas aun no se tiene definido el trazo exacto en plano de la red, sin embargo se tienen algunos datos que permiten definir el alcance del proyecto. En la siguiente tabla se muestran las características generales del desarrollo habitacional CITARA:

1ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: CITARA

Total (5 etapas): 25,648 Viviendas Universo

1ª etapa: 2,490 Viviendas por construir

Potencial (1ª etapa): 2,117 Viviendas con suministro de gas natural por Maxigas Natural

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada 10484.86 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

2ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: CITARA

Total (5 etapas) 25,648 Viviendas

Universo

2ª etapa: 5,831 Viviendas por construir Potencial (2ª etapa): Aun por definir

NSE – Consumo total: 5476,984 Gcal/Año

Longitud de Red aproximada 30734.86 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

(16)

3ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: CITARA

Total (5 etapas) 25,648 Viviendas Universo

3ª etapa: 5,767 Viviendas por construir Potencial (3ª etapa): Aun por definir NSE – Consumo total: 476,984 Gcal/Año Longitud de Red aproximada 30,386.58 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

4ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: CITARA

Total (5 etapas) 25,648 Viviendas Universo

4ª etapa: 5,789 Viviendas por construir Potencial (4ª etapa): Aun por definir

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada 30,506 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

(17)

5ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: CITARA

Total (5 etapas): 25,648 Viviendas Universo

5ª etapa: 5,771 Viviendas por construir Potencial (5ª etapa): Aun por definir

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada 30,388 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

Para la instalación total de la red de distribución en el desarrollo habitacional se colocará tubería de polietileno con diferentes diámetros y las siguientes longitudes aproximadas: CITARA Diámetro (mm) Longitud (m) 200 2500 125 13000 63 70200 40 46800

(18)

URBI:

No se tiene definido el plano exacto de la trayectoria de los ductos dentro de el desarrollo habitacional, éste se definirá de acuerdo a las necesidades de los clientes. La longitud aproximada de la red que se instalará en este desarrollo, a lo largo de tres etapas, será de 52,500 m. En las siguientes tablas se describen las características para cada etapa:

1ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: URBI

Universo Total (3 etapas): 7000 Viviendas construidas 1ª etapa: 2333.33 viviendas por etapa

Potencial: Aun por definir

NSE – Consumo total: 128,418 Gcal/Año

Longitud de Red aproximada 17,500 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

2ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: URBI

Universo Total (3 etapas): 7000 Viviendas construidas 2ª etapa: 2333.33 viviendas por etapa

Potencial: Aun por definir

NSE – Consumo total: 128,418 Gcal/Año

Longitud de Red aproximada 17,500 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

(19)

3ª Etapa

Municipio: Huehuetoca

Desarrollo habitacional: URBI

Universo Total (3 etapas): 7000 Viviendas construidas 3ª etapa: 2333.33 viviendas por etapa

Potencial: Aun por definir

NSE – Consumo total: 128,418 Gcal/Año

Longitud de Red aproximada 17,500 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

Para la instalación total de la red de distribución en el desarrollo habitacional se colocará tubería de polietileno de diferentes diámetros y con las siguientes longitudes aproximadas: URBI Diámetro (mm) Longitud (m) 200 2500 125 5000 63 18000 40 27000

(20)

Ciudad Santa Teresa:

Para este desarrollo habitacional no se tiene definido el plano exacto de la trayectoria de los ductos dentro del desarrollo habitacional, éste se definirá de acuerdo a las necesidades de los clientes. De acuerdo a la cantidad de viviendas dentro del desarrollo, se estima que se instalará una red de polietileno de 62,500 metros a lo largo de tres etapas. En las siguientes tablas se muestran las características de la red de baja presión por etapa:

1ª Etapa

Municipio: Huehuetoca

Desarrollo Habitacional: Ciudad Santa Teresa Total (3 etapas): 15,000 viviendas construidas Universo

1ª etapa: 5,000 Viviendas por etapa Potencial (1ª etapa): Aun por definir

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada: 20833.33 m

Presión Máxima: 4 bar Condiciones de operación Presión mínima: 0.8 bar (en los

puntos mas alejados la red).

2ª Etapa

Municipio: Huehuetoca

Desarrollo Habitacional: Ciudad Santa Teresa Universo Total (3 etapas): 15,000 viviendas construidas

2ª etapa: 5,000 Viviendas por etapa Potencial (2ª etapa): Aun por definir

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada 20833.33 m

Presión Máxima: 4 bar Condiciones de operación Presión mínima: 0.8 bar (en los

(21)

3ª Etapa

Municipio: Huehuetoca

Desarrollo Habitacional: Ciudad Santa Teresa Total (3 etapas): 15,000 viviendas construidas Universo

3ª etapa: 5,000 Viviendas por etapa Potencial (3ª etapa): Aun por definir

NSE – Consumo total: 476,984 Gcal/Año

Longitud de Red aproximada: 20833.33 m

Presión Máxima: 4 bar Condiciones de operación Presión mínima: 0.8 bar (en los

puntos mas alejados la red).

Para la instalación de la red de distribución total dentro del desarrollo habitacional colocará tubería de diferentes diámetros y longitudes, en la siguiente tabla se muestran sus características:

Santa Teresa Diámetro (mm) Longitud (m) 200 2500 125 6000 63 21600 40 32400

(22)

El Dorado:

Para este desarrollo habitacional no se tiene definido el plano exacto de la trayectoria de los ductos dentro del desarrollo habitacional, éste se definirá de acuerdo a las necesidades de los clientes. Sin embargo, gracias a la cantidad de viviendas y a su acomodo dentro de los lotes se estima que la longitud de la red a instalar, en dos etapas, será de 6,250 m. En las siguientes tablas se muestran las características de la red de polietileno a instalar por cada etapa:

1ª Etapa

Municipio: Huehuetoca

Desarrollo Habitacional: El Dorado

Universo Total (2 etapas): 750 viviendas construidas 1ª etapa: 375 viviendas por etapa Potencial (1ª etapa): Aun por definir NSE – Consumo total: 13,759.16 Gcal/Año

Longitud de Red aproximada: 32,083 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

2ª Etapa

Municipio: Huehuetoca

Desarrollo Habitacional: El Dorado

Universo Total (2 etapas): 750 viviendas

2ª etapa: 375 viviendas por etapa Potencial (2ª etapa): Aun por definir NSE – Consumo total: 13,759.16 Gcal/Año

Longitud de Red aproximada: 2,083 m

Presión Máxima: 4 bar

Condiciones de operación Presión mínima: 0.8 bar (en los puntos mas alejados la red).

Para la instalación total de la red de distribución en el desarrollo habitacional se colocará tubería de polietileno con diferentes diámetros y longitudes, los cuales se

(23)

El Dorado Diámetro (mm) Longitud (m) 200 2500 125 375 63 1350 40 2025

En su momento, cuando se defina completamente la trayectoria de toda la tubería a instalar en cada desarrollo habitacional, se presentará a las autoridades los planos finales para cada uno de los desarrollos habitacionales y sus respectivas etapas previstas dentro del proyecto.

Una vez tomadas las medidas necesarias en lo que se refiere a la identificación de instalaciones subterráneas y la consulta a los órganos correspondientes en presencia del personal de operación de los mismos, se procederá a la realización del zanjeo. Una vez hecho esto se procederá a instalar los ductos respetando el ancho y profundidad. Después se realizarán pruebas de hermeticidad, cuando la prueba haya sido satisfactoria, la tubería podrá ser puesta en servicio.

La totalidad de la tubería para la red de baja presión tendrá las siguientes características: Diámetro Exterior (mm) Resistencia Hidrostática (KPa) Presión de Diseño (KPa) Espesor Teórico (mm) Espesor Utilizado (mm) Incremento de Seguridad (%) Longitud total (m) 40 8,620 400 2.70 3.70 37.0 108225 63 8,620 400 4.26 5.80 36.0 111150 125 8,620 400 8.45 11.4 35.0 24375 200 8,620 400 13.52 18.5 37 % 10000 Σ 253750

Nota: Se contará con certificados vigentes y especificaciones de fabricación de la tubería a utilizar.

La red de distribución de gas será instalada en una zona urbana aprovechando las instalación de agua potable; drenaje sanitario y pluvial, red de agua tratada, servicios eléctricos, de teléfono, cable de manera subterránea, lo cual no ocasionará un impacto mayor al ecosistema presente en la región. Así la infraestructura buscará conservar lo mejor posible el medio natural anteponiendo la sustentabilidad del proyecto, buscando la existencia de puntos de intersección entre el medio ambiente y el progreso económico municipal orientado a mejorar las condiciones de vida de los habitantes, pero al mismo tiempo para fomentar la modernización integral del sector económico.

(24)

Cruces:

Como se puede observar en el plano topográfico en el ANEXO 2.1 no existen cruces con ningún cuerpo de agua de jurisdicción federal, estatal o municipal en ninguna de los desarrollos habitacionales en donde se ubicará la red de baja presión

II.1.2. Selección del Sitio

Para determinar la selección de los sitios de instalación de la red de distribución de gas natural se propuso con base a lo sugerido por la inmobiliaria que se encarga de desarrollar este proyecto (ARA) el de compartir la zanja de la red de Agua Potable; por lo cual la contratista designada para llevar a cabo este proyecto deberá de estar en constante contacto para coordinar los trabajos con la empresa o inmobiliaria de cuando estén realizando los trabajos de instalación de red de agua potable y proceder a instalar la red de gas.

Ventajas proveídas por la ubicación del sitio para la instalación de la red de distribución de gas natural:

• Forma parte de una región geopolítica en crecimiento, tanto urbano como industrial.

• La red será instalada dentro de una zona que se encuentra actualmente impactada por actividades agrícolas cuyo uso ha sido destinado a zonas habitacionales.

• Por la construcción del proyecto se prevé que no se generaran impactos ambientales significativos, considerando que el mismo se ubicara en sitios que ya fueron destinados para otros servicios (red de agua potable).

• La extensión territorial que posee el municipio permite un desarrollo integral ordenado y planificado.

• Existen diversas vías de comunicación importantes como la autopista México – Querétaro, el circuito Mexiquense, lo que permite a nuestra empresa en caso de presentarse un evento relacionado con nuestras instalaciones tener las vías de acceso para combatir de manera pronta la contingencia.

(25)

II.1.3. Ubicación física del sitio seleccionado

El presente proyecto pretende ubicarse en la zona geográfica Valle Cuahutitlán-Texcoco – Hidalgo (autorizada por la Comisión Reguladora de Energía o CRE), que comprende primeramente (desde la fecha de 26 de junio de 1997) los municipios de Acolman, Atenco, Atizapan de Zaragoza, Coacalco, Cuautitlán, Chimalhuacan, Ecatepec, Hixquilucan, Ixtapaluca, Jaltenco, La Paz, Romero, Melchor Ocampo, Naucalpan, Nextlalpan, Nezahualcoyotl, Nicolas Romero, Tecamac, Teoloyucan, Tepozotolan, Texcoco, Tlalnepantla de Baz, Tultepec, Tultitlan, Valle de Chalco – Soliradidad y Zumpango, además, desde el 11 de noviembre dicha Comisión otorgó la modificación de los limites de dicha zona, abarcando entonces los municipios de Apaxco, Axapusco, Coyotepec, Huehuetoca, Hueypoxtla, Nopaltepec, Temascalapa y Teotihuacan, así como los municipios de Actopan, Atotonilco de Tula Epazoyucan, Mineral de la Reforma, Pachuca de Soto, San Agustín, Tlaxiaca, Tepeapulco, Tepeji del Río de Ocampo, Tula de Allende, Zapotitlán de Juárez y Zempoala en el Estado de Hidalgo.

Teniendo dicha autorización se instalará el proyecto que consiste en la red de baja presión en el municipio de Huehuetoca, que dará inicio con la instalación de la red de distribución de gas natural en el desarrollo habitacional en construcción, denominada CITARA en sus cinco etapas. También se instalará una red de baja presión en los desarrollos habitacionales URBI, Ciudad Santa Teresa y El Dorado, en sus diferentes etapas, todas ya construidas y habitadas.

En el ANEXO 2.1 se adjunta el plano de proyecto de los sitios seleccionados en donde se pretende ubicar el proyecto.

En el ANEXO 2.2 se muestra la autorización emitida por la CRE, emitida el 24 de noviembre de 2005, con número de oficio SE/3279/2005.

Para el funcionamiento de la red de distribución como ya se indico se deberá colocar un city gate, al sur del proyecto, con las siguientes coordenadas:

X Y

478185.8670 2199028.2085

Para abastecer los desarrollos de CITARA y El Dorado, al norte del proyecto se colocará una Estación de Regulación, la cual operará con una presión de 42 bar hasta 4 bar, que se alojará en un área cedida por la inmobiliaria, con las siguientes coordenadas y características:

(26)

476666.1294 2191246.9574 42 4

Así mismo se instalarán Estaciones de Regulación para abastecer gas natural a los desarrollos habitacionales como URBI y Cuidad Santa Teresa, las cuales operarán a las mismas presiones indicadas anteriormente, aun no se tiene definida su ubicación exacta ya que la empresa constructora indicará el lugar de ubicación de las estaciones. En el momento en que se tenga su ubicación exacta se informará a las autoridades.

La red formará un polígono con las siguientes coordenadas UTM:

No. X Y 1 477176.0380 2199196.4295 2 478337.4571 2199698.9267 3 479103.6847 2199683.2152 4 480279.7410 2197650.2600 5 476605.0584 2191248.9574 6 472679.1342 2193684.2664 7 475455.4018 2196850.1533

El proyecto colinda con los siguientes municipios:

Colindancias Municipios con los que colinda el proyecto

NORTE Atotonilco de Tula

SUR Coyotepec ESTE Zumpango

OESTE Tepeji del Río Ocampo

II.1.4. Inversión requerida

a) El capital total destinado para la realización del proyecto (incluyendo gastos de operación) es de $ 11,000,000.00.

(27)

b) El tiempo de recuperación del capital invertido es de 15 años, se cuenta con la base de datos, sin embargo esta no se anexa en este estudio por motivos de confidencialidad.

c) Aún no se cuenta con una cantidad destinada para la aplicación de medidas de prevención y mitigación, pero Maxigas Natural garantizará el cumplimiento de estas en el momento de su aplicación.

II.1.5. Dimensiones del proyecto

El área total del proyecto es de 19955420.0859 m2. El proyecto servirá para la distribución de gas natural al siguiente número de viviendas, en los siguientes desarrollos habitacionales:

Desarrollo Habitacional: Viviendas

CITARA 26000 CIUDAD SANTA TERESA 15000

URBI 7000

EL DORADO 750

En la siguiente tabla se muestra el diámetro y longitud de la tubería, la profundidad y ancho de zanja y el área de afectación según el diámetro de la tubería, ya sea de polietileno o acero al carbón.

Red de Baja Presión

Material Diámetro Profundidad de zanja Ancho de Zanja Longitud afectación Área de

(mm) (m) (m) (m) (m2) Polietileno 40 0.6 0.3 108225 32467.5 Polietileno 63 0.6 0.3 111150 33345 Polietileno 125 0.6 0.3 24375 7312.5 Polietileno 200 0.6 0.3 10000 3000 Total 108225 76125

Red de Alta Presión (Existente)

Material Diámetro Profundidad de zanja Ancho de Zanja Longitud afectación Área de

(in) (m) (m) (m) (m2)

(28)

La vegetación autóctona es mayormente matorral y hierva, en algunos puntos se puede encontrar sembradíos.

I I.1.6 Uso actual de suelo

Anteriormente el uso de suelo era de uso agrícola, estaba cubierto de pastos inducidos que servían para alimentar ganado. Actualmente, el suelo perteneciente a la primera etapa del proyecto es habitacional, en este ya se comenzó a construir la unidad habitacional denominada CITARA.

En cuanto al uso de suelo de las siguientes etapas, este es de uso agrícola, sin embargo, de acuerdo al plan de desarrollo municipal y como ya se indicó anteriormente los predios por donde correrá la red de distribución han sido destinados en su totalidad para desarrollos habitacionales.

En el ANEXO 2.3 se muestra el plan de desarrollo urbano municipal, en donde se pueden observar los distintos tipos de suelo presentes en el municipio.

II.1.7. Urbanización del área y descripción de servicios requeridos

Como ya se mencionó la red de distribución de gas natural abastecerá cuatro desarrollos habitacionales. En la primera de ellas, denominada CITARA, la cual se encuentra en construcción contará con los servicios principales de manera subterránea:

• Agua potable,

• Drenaje sanitario y pluvial, • Red de agua tratada, • Servicios eléctricos,

• Servicios de teléfono y cable,

• Además, contará con el equipamiento urbano como calles con pavimento asfáltico y concreto hidráulico y concreto estampado en la zona de las glorietas.

• Distribución de gas natural.

Para la instalación de la red de distribución de gas natural se aprovechará el momento de la colocación de la infraestructura principalmente la referente a la red de distribución de agua. Todo esto será construido por la inmobiliaria que se encarga de desarrollar este proyecto, denominada “ARA”.

(29)

• Agua potable,

• Drenaje sanitario y pluvial, • Red de agua tratada, • Servicios eléctricos,

• Servicios de teléfono y cable,

• Equipamiento urbano, como calles con pavimento asfáltico y concreto hidráulico y concreto estampado en la zona de las glorietas.

Debido a esto que se deberá abrir zanjas para la instalación de la red de baja presión para la distribución de gas natural.

II.2. CARACTERÍSTICAS PARTICULARES DEL PROYECTO

Para la construcción e instalación del proyecto dentro de toda la zona geográfica se identificaron cuatro desarrollos urbanos, en las que se instalará la red de distribución de gas natural en un lapso de tiempo de 10 años, con la siguiente programación.

Desarrollo

Habitacional PERIODO PREPARACIÓN DEL SITIO (meses)

CONSTRUCCIÓN (meses)

OPERACIÓN (meses)

CITARA 2009-2019 30 meses 114 meses 30 años

URBI 2010-2016 30 meses 60 meses 30 años

Ciudad Santa

Teresa 2011-2016 48 meses 60 meses 30 años

El Dorado 2012-2015 48 meses 60 meses 30 años

• Preparación del Sitio. • Construcción.

• Operación y Mantenimiento. • Abandono.

(30)

A continuación se muestra el programa general de trabajo para todas los desarrollos habitacionales que comprende el proyecto en la totalidad de sus etapas.

(31)

Año

2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019

ETAPA Actividades 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o 1er 2o

Preparación del sitio

Construcción

CITARA (5 etapas)

Operación

Preparación del Sitio

Construcción

URBI (3 etapas)

Operación

Preparación del Sitio

Construcción

Ciudad Santa Teresa (3

etapas) Operación

Preparación del Sitio

Construcción

El Dorado (2 etapas)

Operación

Cabe aclarar que este diagrama representa las fechas en las que se tiene estimado comenzar las distintas actividades que conformarán el proyecto, sin embargo las fechas del comienzo y término de estas actividades pueden variar, debido a retrasos en la obtención de licencias de la constructora, contratistas que no este en manos de Maxigas Natural resolver. En su momento se notificará a las autoridades la fecha de inicio y término de las actividades de preparación del sitio, construcción y operación. Así mismo, en este diagrama se muestran las actividades hasta el año 2019, lo que comprende solo las etapas de Preparación del Sitio y Construcción para todos los desarrollos habitacionales, sin embargo, la etapa de operación del sitio será por un lapso de 30 años (2039), como mínimo.

(32)

II.2.2. Preparación del sitio

Cabe aclarar que no se instalará el ducto de 8” (red de alta presión), ya que este ya existe y pertenece a PEMEX, pero esta en trámite de adjudicación.

Dentro de esta subetapa se realizarán las siguientes actividades: Actividades a realizar:

o Levantamiento topográfico. De acuerdo a este levantamiento se realizarán las actividades programadas.

o Marcaje del eje de zanja. Sobre el trazo del proyecto se marcará el eje de la zanja con cal o yeso en terreno natural y con pintura de esmalte cuando sea sobre pavimento o concreto.

o Limpieza, Despalme y Desmonte. Es importante mencionar que esta actividad solo se requirió para la construcción de la unidad habitacional CITARA, específicamente para realizar la apertura de zanja que alojará el servicio de agua potable. De lo cual está encargada la constructora. En aquellas áreas que presenten algún tipo de estrato herbáceo se eliminarán las hierbas.

Para las siguientes etapas no se prevé que se requerirá esta actividad.

II.2.3. Descripción de las obras y actividades provisionales

El contratista encargado de la construcción dispondrá casetas sanitas portables para el uso del personal dentro de la obra.

II.2.4. Etapa de Construcción

o Instalación de red en zanja a cielo abierto.

La ejecución de estos trabajos se realizará bajo las indicaciones particulares del proyecto, tomando todas las precauciones posibles para la detección y ubicación de la tubería en el futuro, así como también la existencia de redes de otros servicios, elementos estructurales etc., que pudieran ser dañados.

o Señalización de las tuberías y durante la obra.

Los señalamientos de tuberías enterradas en vía pública, se efectuarán sobre el trazo de las tuberías que trabajan a más de 6.89 bar a una distancia máxima de 100 m. Los señalamientos seleccionados no interferirán con la vialidad de vehículos y peatones,

(33)

señalizan por medio de postes y con letreros alusivos al contenido de la tubería “Gas Natural” y precautorios como “No excavar o hacer fuego” y con el número telefónico de emergencias.

Para el caso de las tuberías de acero y polietileno se colocará una cinta plástica de advertencia a 30 cm sobre el lomo de la tubería enterrada de color amarillo, fabricada a partir de cualquier otro material insensible a las condiciones del suelo.

Al realizar trabajos de obra civil en el sistema de distribución o al concluir la jornada de trabajo se debe acordonar el área para prevenir al público en general sobre dichos trabajos, también se colocarán señalamientos visibles con indicaciones de advertencia sobre la existencia de la zanja y de la tubería de gas.

o Rotura en carpeta asfáltica.

Se efectuará la rotura teniendo en cuenta los siguientes aspectos:

• La zona de trabajo será delimitada mediante el uso de los dispositivos de seguridad vial aprobados.

• El estacionamiento de vehículos del Constructor en la zona de trabajo, y los destinados al transporte de materiales o retiro de los mismos sólo permanecerá el tiempo mínimo indispensable.

• El corte de la cinta asfáltica o del concreto hidráulico de la vialidad o de la calle donde se pretende introducir la red, se realizará a la profundidad necesaria, para realizar con equipos mecánicos, neumáticos o hidráulicos la fractura del trazo.

• En el caso de retiro de adoquines, duelas o ladrillos, esto se hará evitando su rotura y serán almacenados apropiadamente hasta su reutilización. • En los casos de demolición a la entrada de las calles o frente a garajes, se

preverán los recursos para no interrumpir la circulación mediante placas de acero adecuadas.

• Deberán respetarse las disposiciones de la autoridad competente respecto a la ubicación y destino de los materiales extraídos.

o Excavación de zanjas.

Una vez tomadas las medidas necesarias en lo que se refiere a la identificación de instalaciones subterráneas y la consulta a los órganos correspondientes en presencia del personal de operación de los mismos, se procederá a la realización del zanjeo teniendo en cuenta las siguientes precauciones:

• Se tomarán las medidas de seguridad necesarias para evitar la rotura o deterioro de los servios (terceros) que se estén instalando dentro de este desarrollo; ya sean líneas telefónicas y eléctricas (sean aéreas o subterráneas), tubería de agua, gas, descargas sanitarias, pozos de visita,

(34)

• Cuando se realicen excavaciones en terrenos inestables el perfil de la zanja será en “V” o en su defecto se asegurará por posible derrumbe.

• Se dispondrán y emplearán los equipos necesarios, así como los métodos adecuados y la mano de obra suficiente para ejecutar el zanjeo de acuerdo con el replanteo y cronograma de obra.

• La tierra extraída durante el zanjeo deberá volcarse a un lado de la zanja, en caso de no poder ser retirada inmediatamente, se respetará una distancia mínima de 0.30 m entre el talud del acopio y el borde de la zanja, evitando crear cualquier tipo de obstrucción en las alcantarillas públicas o privadas, los desagües pluviales, los pasos peatonales y vehiculares, etc. • Una vez tomado las precauciones antes mencionadas se procederá a

instalar los ductos de Polietileno 200 mm, Polietileno 125 mm, Polietileno 63 mm y Polietileno 40 mm de Ø, respetando el ancho y profundidad.

• La separación mínima entre la tubería y otras estructuras subterráneas paralelas o cruzadas debe ser de 0.30 m para prevenir daños en ambas estructuras de acuerdo a lo indicado en la Norma vigente NOM-003-SECRE Vigente “Distribución de gas natural y LP por ductos”.

o Bajado de la tubería a la zanja.

Se verificarán que las condiciones del fondo de la zanja sean las adecuadas y que los laterales no presenten filos o elementos cortantes que pudieran dañar la tubería. Los movimientos de bajada serán suaves y sincronizados, no permitiendo en ningún momento el roce de la tubería con superficies abrasivas, para el caso de tuberías de acero deberán contar con la aprobación del radiografiado, reparaciones del revestimiento en las soldaduras, pasado el detector de fallas del revestimiento (holiday) sin encontrar anomalía alguna.

No se permitirá bajo ningún concepto o argumentación, la colocación de la tubería sobre el piso, montículos de tierra o cualquier otro material suelto.

Los equipos a utilizar en el proceso de bajado de la tubería serán de capacidad adecuada, de diseño específico, y en cantidad suficiente para el trabajo de izado y movimientos combinados con carga. En todas las maniobras, para la sujeción de la tubería de acero se debe de utilizar eslingas planas (de capacidad de carga adecuada), con el fin de no dañar el recubrimiento de la tubería.

El acomodo de la tubería de acero antes de bajarla se realizará considerando que la misma se soldará, ensayará, revestirá y se efectuará la prueba de fallas del

(35)

• Se colocará del lado destinado para la utilización de equipos, habiéndose retirado previamente todo el material producto de la excavación.

• La tubería deberá contar con apoyos de retención, evitando de esta manera la caída de la tubería hacia los laterales.

• Para diámetros iguales ó mayores a 6” sólo se realizará mediante el uso de calzas de madera, con sus correspondientes retenciones.

Durante el bajado de la tubería a la zanja, se evitará dañar el revestimiento y biseles de la tubería al tener contacto con las paredes de la misma y si fuera necesario se emplearán eslingas. No deberán usarse cables de alambre o cadenas.

Si un tramo de tubería debe ser jalado en la zanja, y las características del terreno corresponden a los del tipo pedroso o de relleno artificial, se colocarán rodillos guiadores apropiados, distanciados de manera que la tubería no tome contacto con los costados ni con el fondo de la zanja por flexión, prestando especial cuidado al encontrar obstáculos.

Todo extremo de tubería que no se suelde inmediatamente, deberá ser sellado en forma eficiente mediante el uso de tapones provisionales, para evitar el ingreso de agua u objetos extraños en los tubos.

Cuando el tramo a instalar no justifique el uso de porta bobinas, es conveniente que tan pronto como arribe la tubería al lugar de trabajo se extienda sobre una superficie apropiada para permitir su enderezamiento, sobre todo con temperatura ambiente inferior a 5°C, con el propósito de simplificar su manipulación e instalación.

Las soldaduras de tuberías Polietileno-Polietileno o con accesorios se podrán realizar en la zanja o en la superficie cuando no existan impedimentos para el descenso de la tubería en tramos largos.

o Relleno y compactación de zanja.

Se realizará a continuación de los trabajos de relleno y reconstrucción de banquetas de compactación y de manera continuada hasta su terminación. Si no se puede reponer el mismo día, se señalizará y utilizará placas metálicas en cruzamiento de calles y zonas de acceso vehicular y peatonal cuando sea necesario.

o Limpieza, restitución y reparación del terreno y pisos terminados.

La tarea de limpieza, normalmente es la etapa final del proceso de construcción. En este paso, se deben retirar todos los elementos sobrantes en la servidumbre de tendido de tubos (escombros, deshechos metálicos, estructuras auxiliares, etc.). Una vez instalada y probada la tubería, se devolverá al terreno su aspecto original.

(36)

La reconstrucción de pavimentos se realizará en un plazo no mayor de 3 días después de instalada la tubería.

o Materiales que se utilizarán en la construcción:

Los materiales para la construcción del gasoducto y sus casetas de regulación se seleccionarán de acuerdo a los códigos y normas internacionales.

Los materiales que se transportarán al sitio son: secciones de tubería de acero, accesorios de tubería, ensambles de válvulas, materiales de apuntalamiento, suministros de recubrimiento para juntas soldadas, materiales de soldadura, cable eléctrico, instrumentación electrónica, sistema eléctrico y de alumbrado a prueba de explosión, computadores de flujo, etc., cemento, aglutinante, grava, arena, materia de relleno, señalamientos y cercas, refacciones diversas, herramientas, agua para beber y agua para el control de polvos fugitivos.

Los materiales a utilizar serán transportados al predio en vehículos adecuados para este servicio.

II.2.5. Etapa de Operación y mantenimiento

o Puesta en Servicio (o en Gas).

Para la distribución del gas natural al cliente, se llevará a cabo la puesta en gas, en la que se tendrá que coordinar los trabajos de puesta en servicio de la estación distrital para dar servicio a la red de Polietileno de baja presión. Para esta actividad se tendrán que purgar los ramales en la última toma de servicio.

o Pruebas de servicio.

Prueba de hermeticidad y resistencia.

Las tomas de servicio se realizarán mediante una toma tipo tapping tee con Gastop, cada toma de servicio se tendrá que probar a 1.5 veces la presión de operación entre la válvula y el tapping tee, durante 15 minutos; la cual deberá de ser probada con jabonadura; esta prueba se realizará con aire.

Posteriormente se deberá purgar la tubería del aire o gas inerte utilizado en las pruebas, cerrar la válvula y colocar el tapón. Se proseguirá con la perforación del tapping tee, el retiro del perforador y la colocación del tapón al tapping tee, apretándolo firmemente con la mano, para después verificar con jabonadura que los dos tapones no tengan fugas, una vez realizado lo anterior se deberá enjuagar la superficie con agua limpia.

(37)

48 horas. A la misma hora del inicio de la prueba, será satisfactoria si las diferencias de presiones manométricas del aire o del gas inerte en la red son inferiores a 10mm de columna de mercurio.

Cuando la prueba de hermeticidad haya sido satisfactoria, la tubería podrá ser puesta en servicio. Si se produjera una caída de presión antes de su habilitación, se deberá detectar la causa y solucionar el defecto, realizando una nueva prueba a una presión de 1 bar. (Tolerancia -15%), durante 48 horas, sea cual fuere la longitud de la red.

o Mantenimiento y supervisión.

Se implementarán programas de mantenimiento y supervisión, el primero con el fin de asegurar la operabilidad eficiente y segura de las instalaciones que integran el proyecto y en el segundo se inspecciona el estado de las instalaciones que integran el proyecto como son: válvulas, Estaciones de Regulación y City Gate. Para realizar estas actividades se cuenta con personal capacitado encargado de realizar recorridos de inspección a la red y equipo especializado.

II.2.6.Descripción de obras asociadas al proyecto

No se contempla ninguna obra asociada al proyecto debido a la naturaleza de éste, en el cual solo se tiene por objetivo distribuir gas natural un área residencial.

II.2.7. Etapa de Abandono

No se contempla el abandono del proyecto en condiciones normales de operación y mantenimiento, y con base en la demanda de gas natural en la industria regional y nacional.

II.2.8. Utilización de explosivos

No se contempla la utilización de explosivos para ninguna actividad, como por ejemplo la rotura en carpeta asfáltica, ni en la excavación de zanjas. Solo se usarán excavadoras o se realizará de forma manual.

II.2.9. Generación, manejo y descarga de residuos sólidos, líquidos y

emisiones a la atmósfera

En general, la construcción del gasoducto generará segmentos pequeños de tubería, soldadura y recubrimiento de la misma, así como envases y embalajes de los materiales empleados. La mayoría de los residuos generados serán enviados a recicladores locales, y el resto serán enviados al servicio de limpia municipal. Se

(38)

instalarán contenedores o depósitos específicos y con tapa para la recolección de los residuos generados, para evitar la generación de malos olores y la presencia de fauna indeseable, para ser enviados regularmente al tiradero de basura del municipio esta actividad está a cargo de la Contratista.

Para los residuos domésticos, se instalarán tambos con tapa para recolectar basura, ubicados en los frentes de trabajo.

Se desconoce la cantidad total de residuos que se espera generar. Sin embargo, por experiencia con otros proyectos, se sabe que el volumen por unidad de tiempo es mínimo.

Residuos domésticos.

Durante la etapa de operación no se generarán ningún tipo de residuos sólidos domésticos, tales como materia orgánica y basura en general, debido a que durante la etapa de operación el personal únicamente realizará trabajos de supervisión.

Residuos peligrosos:

De acuerdo con la Norma Oficial Mexicana NOM-052-SEMARNAT-1993, un residuo se considera peligroso cuando presenta una o más de las siguientes características: corrosividad, reactividad, explosividad, toxicidad, inflamabilidad y/o biológico infecciosas.

Debido a la naturaleza del proyecto, durante la construcción de la red no se generarán residuos peligrosos

Ya que el mantenimiento de los autos, utilizados para la construcción y vigilancia de la red, será encargado a un taller mecánico autorizado en el que se dispondrá de los residuos como son trapos, estopas, aceites sucios y residuales.

Debido a la naturaleza del proyecto, no se generarán otros residuos peligrosos durante la operación del proyecto sin embargo, en caso de que se generen serán debidamente manejados y almacenados de acuerdo con la normatividad ecológica en vigor.

La empresa cumplirá en todo momento con lo establecido en la Ley General del Equilibrio Ecológico y la Protección al Ambiente y su Reglamento en Materia de Residuos Peligrosos , así como con las Normas Oficiales Mexicanas aplicables en materia ecológica y de salud.

Así mismo, se apegará a lo establecido en el Reglamento para el Transporte Terrestre de Materiales y Residuos Peligrosos, publicado en el Diario Oficial el 7 de abril de 1993.

(39)

Residuos líquidos y agua residual

Debido a que en la etapa de construcción no se utilizará agua en el proceso, no existirá ningún tipo de descarga de aguas residuales. No se generan lodos en ninguna etapa del proyecto.

Emisiones a la atmosfera

Para evitar emisiones a la atmosfera se realizarán pruebas de hermeticidad, utilizando aire en la etapa de construcción, y se implementará un programa de mantenimiento y supervisión de los ductos en la etapa de operación. Además en caso de fugas se implementarán equipos de seguridad y programas de prevención de accidentes y se tomarán las acciones necesarias para evitar fugas.

II.2.10. Infraestructura para el manejo y la disposición de los residuos

Se dispondrán recipientes para el almacenamiento temporal de residuos. La capacidad de los recipientes será de 50–100 litros y no debe sobrepasar de 20–25 Kg. cuando esté lleno, la cantidad de residuos será dependiente de la cantidad de personas que laboren en el proyecto y los servicios existentes. Se podrá emplear por corto tiempo recipientes vacíos de víveres, bolsas de plástico o de papel resistente al agua y envases desechables. Además se contratarán empresas que darán disposición final a estos residuos.

(40)

MANIFESTACIÓN DE IMPACTO AMBIENTAL INDUSTRIA DEL PETROLEO

MODALIDAD PARTICULAR

CONSORCIO MEXI-GAS S.A. DE C.V.

“RED DE DISTRIBUCIÓN DE GAS NATURAL EN EL MUNICIPIO DE HUEHUETOCA, ESTADO DE MÉXICO”

CAPITULO III.

VINCULACIÓN DE LOS

ORDENAMIENTOS JURÍDICOS.

CONTENIDO

INFORMACIÓN SECTORIAL __________________________________ 40 ANÁLISIS DE LOS INSTRUMENTOS DE PLANEACIÓN. ____________ 42 Ordenamiento Ecológico del Territorio del Estado de México _______ 42 Acuerdo del Ejecutivo del Estado por el que se Modifica la Política de Conservación Establecida en el Programa de Ordenamiento Ecológico del Territorio del Estado de México ___________________________ 50 Plan Nacional de Desarrollo 2007-2012 _______________________ 51 Plan de Desarrollo Estatal 2005-2011 _________________________ 55 Plan de Desarrollo Municipal 2006-2009_______________________ 55 Plan Municipal de Desarrollo Urbano de Huehuetoca _____________ 56 Vinculación _____________________________________________ 62 ANÁLISIS DE LOS INSTRUMENTOS NORMATIVOS _______________ 74 III.5.1 Ley General del Equilibrio Ecológico y la Protección al Ambiente. _______________________________________________________ 74 III.5.2 Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Evaluación del Impacto Ambiental

(41)

III.5.3 Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Ordenamiento Ecológico_____ 78 III.5.3 Norma Oficial Mexicana NOM-043-SEMARNAT-1993 que

establece los Niveles Máximos Permisibles de Emisión la Atmósfera de Partículas Sólidas Provenientes de Fuentes Fijas________________ 81 III.5.2 Norma Oficial Mexicana NOM-001-SECRE-2003, Calidad del Gas Natural _________________________________________________ 82

(42)

El proyecto “Red de Distribución de Gas Natural en el Municipio de Huehuetoca, Estado de México” se encontrará ubicado dentro del Estado de México en el municipio de Huehuetoca.

La construcción y operación del proyecto, se apega a los lineamientos jurídicos en materia ambiental y uso de suelo vigentes en el Estado de México y el municipio correspondiente.

Uno de los principales objetivos del Estado de México es impulsar planes, programas y proyectos para el desarrollo integral sustentable; incrementando empleos logrando así el beneficio del desarrollo económico y social, los cuales deben estar vinculados con el medio ambiente

INFORMACIÓN SECTORIAL

El municipio de Huehuetoca puede considerarse como estratégico debido a su ubicación geográfica y es un potencial polo de desarrollo, tanto para la inversión industrial y comercial, como para el crecimiento urbano-habitacional.

Los Principales Sectores presentes en el municipio son los siguientes:

• Agrícola: Predomina la producción agrícola de baja tecnificación. El maíz, las hortalizas y alfalfa, son algunos de los principales productos.

• Ganadería: La práctica de esta actividad es, por una parte de autoconsumo, y por otra, se está introduciendo el ganado cebú e incrementando la cría de ganado ovino y caprino.

• Industria: Esta actividad constituye la base económica del municipio, se concentra en dos zonas industriales: Barranca Prieta y Xalpa. Por su producción destaca la de lácteos, la de celulosa y papel, de estructuras metálicas, tanques y calderas industriales y de la industria farmacéutica.

• Turismo: Por sus condiciones históricas el municipio cuenta con una arquitectura capaz de atraer la atención de turistas culturales. Si se implementa una política turística municipal impulsaría el desarrollo económico local.

• Comercio: Las redes de comercialización y abasto de alimentos se sustentan en 174 giros comerciales y de servicios, más 25 puestos semifijos.

• Servicios: La capacidad de estos en la cabecera municipal es suficiente para atender la demanda local.

Sector Primario

El Municipio de Huehuetoca según cálculos realizados para este análisis tiene una extensión territorial de 16,158.50 hectáreas, de ellas 41.62% son utilizadas para la actividad agrícola. Es decir, 6,724.49 hectáreas son utilizadas para los distintos cultivos agrícolas.

(43)

A pesar de que la actividad agropecuaria debiera ser una actividad preponderante en el municipio, se ha visto mermada por ser poco redituable, ya que los otros sectores han podido mejorar las necesidades que el sector primario ha dejado.

Sector Secundario

El desarrollo de las actividades secundarias en el Municipio de Huehuetoca muestran un cambio en su estructura social y económica, la construcción de conjuntos habitacionales constituye la reestructuración no solo del uso del suelo, sino de la economía local. Como resultado, la población residente tiene su fuente de empleo en otro municipio.

El sector secundario compuesto por actividades como la manufacturera, la construcción y el sector eléctrico, agua y gas para el suministro final, experimentan reestructuración, observándose a partir de 1994 donde había 36 establecimientos con un personal ocupado de 2,350 trabajadores, traduciéndose en 65 empleados por unidad económica; mientras que para 1998 el sector se incrementó a 79 empresas con 4,142 trabajadores y un promedio de empleos por unidad económica de 52; para el 2004, a pesar de que creció a 100 unidades económicas, el personal ocupado disminuyó a 3,562 empleados, retrocediendo a 36 empleados por unidad económica

Sector Terciario

El crecimiento del sector terciario ha sido constante, pero no predomina en la economía local, a pesar de que tiene 811 establecimientos su personal ocupado no se ha incrementado al mismo ritmo. Por lo que en el Municipio de Huehuetoca se presentan establecimientos comerciales y de servicios de carácter local, sin relevancia regional.

El sector terciario conformado por comercio y servicios determina un crecimiento relativamente alto referente al incremento de unidades económicas, pero no así del personal ocupado que en él labora.

Dentro de la Región IV, el Municipio de Huehuetoca en el sector terciario muestra una participación incipiente con respecto a personal ocupado situándose en noveno lugar, solo arriba de Coyotepec y Villa del Carbón y en condiciones similares a Melchor Ocampo. El promedio de empleados por unidad económica es muy reducido en comparación con el sector secundario, donde se observa un promedio de 32. Las condiciones políticas, económicas, sociales, tecnológicas y ambientales obligan al gobierno municipal a instrumentar una planeación estratégica que se adelante a la solución de la problemática social de Huehuetoca, al mismo tiempo de ser capaz de ajustarse a los cambios que el país y el estado exigen, con el objetivo de formar una sociedad civil y una gestión pública cada vez mejor. Ante este escenario, se constituirán e implementarán políticas gubernamentales, publicas, sociales, económicas y ambientales que contribuyan a fortalecer la toma de decisiones del gobierno municipal para mejorar el ejercicio de la administración pública y buscar alternativas de solución que atiendan a la satisfacción de las demandas sociales, pero que al mismo tiempo brinden un desarrollo y crecimiento ordenados, promoviendo un dinamismo económico, social, político, cultural y ambiental.

(44)

ANÁLISIS DE LOS INSTRUMENTOS DE PLANEACIÓN.

En este documento se exponen las medidas propuestas en el Plan Nacional de Desarrollo 2007-2012, Plan de Desarrollo Estatal 2005-2011, Plan de Desarrollo Municipal 2006-2009 y Ordenamiento Ecológico del Territorio del Estado de México con las prioridades, objetivos y estrategias que se ha fijado la Administración Pública Federal, Estatal y Municipal para ese periodo.

Ordenamiento Ecológico del Territorio del Estado de México

El análisis del territorio del Estado de México y de los procesos naturales, sociales y económicos que en el se realizan es complejo. La cercanía con la capital del país y las ventajas competitivas que esto conlleva, han dado lugar al paisaje actual de la Zona Metropolitana de la Ciudad de México. En este sentido, impera la necesidad de actuación del estado como un ente rector, con objeto de orientar la participación del libre mercado en un marco que garantice la viabilidad de explotación de los recursos naturales a fin de satisfacer tanto las demandas de la población actual como las de las futuras generaciones.

Destacan entre sus metas:

a) Propiciar el desarrollo sustentable en el mediano plazo en actividades primarias, secundarias y terciarias, así como en el sistema estatal de áreas naturales protegidas.

b) Fortalecer la recuperación de los recursos agua, aire, suelo, flora y fauna.

c) Orientar el crecimiento de los centros de población con criterios de regulación ecológica.

d) Inducir inversiones públicas y privadas.

e) Generar el sistema estatal de información del ordenamiento ecológico.

Para llevar a cabo estas metas se tiene un modelo de ordenamiento ecológico del territorio del Estado de México, en él se representan las cuatro políticas ambientales.

• Protección • Conservación • Restauración • Aprovechamiento

Referencias

Documento similar

Pero cuando vio a Mar sacar el fuego de bajo su ala, voló de vuelta a su tribu a contarles lo que había visto.... Justo antes de que el sol saliera, Tatkanna se despertó y comenzó

- Un curso formativo para los técnicos de laboratorio de la UPV sobre la prevención de los residuos en los laboratorios, que se llevará a cabo los días 23, 24, 25, 26 y 27

1. LAS GARANTÍAS CONSTITUCIONALES.—2. C) La reforma constitucional de 1994. D) Las tres etapas del amparo argentino. F) Las vías previas al amparo. H) La acción es judicial en

La heterogeneidad clínica de esta patolo- gía hizo que se considerasen a numerosos genes de pro- teínas de la matriz extracelular (elastina, fibronectina, genes de los colágenos de

A medida que las organizaciones evolucionan para responder a los cambios del ambiente tanto para sobrevivir como para crecer a partir de la innovación (Stacey, 1996), los

En el capítulo de desventajas o posibles inconvenientes que ofrece la forma del Organismo autónomo figura la rigidez de su régimen jurídico, absorbentemente de Derecho público por

¿Cómo se traduce la incorporación de ésta en la idea de museo?; ¿Es útil un museo si no puede concebirse como un proyecto cultural colectivo?; ¿Cómo puede ayudar el procomún

Volviendo a la jurisprudencia del Tribunal de Justicia, conviene recor- dar que, con el tiempo, este órgano se vio en la necesidad de determinar si los actos de los Estados
