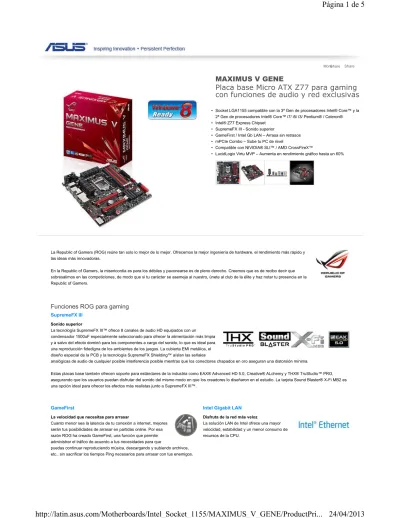

MAXIMUS V GENE Placa base Micro ATX Z77 para gaming con funciones de audio y red exclusivas

(1)

Share

MAXIMUS V GENE

Placa base Micro ATX Z77 para gaming

con funciones de audio y red exclusivas

• Socket LGA1155 compatible con la 3ª Gen de procesadores Intel® Core™ y la 2ª Gen de procesadores Intel® Core™ i7/ i5/ i3/ Pentium® / Celeron® • Intel® Z77 Express Chipset

• SupremeFX III - Sonido superior

• GameFirst / Intel Gb LAN – Arrasa sin retrasos • mPCIe Combo – Sube tu PC de nivel

• Compatible con NIVIDIA® SLI™ / AMD CrossFireX™

• LucidLogix Virtu MVP – Aumenta en rendimiento gráfico hasta un 60%

More Share

GameFirst

La velocidad que necesitas para arrasar

Cuanto menor sea la latencia de tu conexión a internet, mejores serán tus posibilidades de arrasar en partidas online. Por esa razón ROG ha creado GameFirst, una función que permite administrar el tráfico de acuerdo a tus necesidades para que

puedas continuar reproduciendo música, descargando y subiendo archivos, etc., sin sacrificar los tiempos Ping necesarios para arrasar con tus enemigos.

Intel Gigabit LAN Disfruta de la red más veloz

La solución LAN de Intel ofrece una mayor velocidad, estabilidad y un menor consumo de recursos de la CPU.

La Republic of Gamers (ROG) reúne tan solo lo mejor de lo mejor. Ofrecemos la mejor ingeniería de hardware, el rendimiento más rápido y las ideas más innovadoras.

En la Republic of Gamers, la misericordia es para los débiles y pavonearse es de pleno derecho. Creemos que es de recibo decir que sobresalimos en las competiciones, de modo que si tu carácter se asemeja al nuestro, únete al club de la élite y haz notar tu presencia en la Republic of Gamers.

Funciones ROG para gaming

SupremeFX III Sonido superior

La tecnología SupremeFX III™ ofrece 8 canales de audio HD equipados con un condensador 1500uF especialmente seleccionado para ofrecer la alimentación más limpia y a salvo del efecto dominó para los componentes a cargo del sonido, lo que es ideal para una reproducción fidedigna de los ambientes de los juegos. La cubierta EMI metálica, el diseño especial de la PCB y la tecnología SupremeFX Shielding™ aíslan las señales

analógicas de audio de cualquier posible interferencia posible mientras que los conectores chapados en oro aseguran una distorsión mínima.

Estas placas base también ofrecen soporte para estándares de la industria como EAX® Advanced HD 5.0, Creative® ALchemy y THX® TruStudio™ PRO, asegurando que los usuarios puedan disfrutar del sonido del mismo modo en que los creadores lo diseñaron en el estudio. La tarjeta Sound Blaster® X-Fi MB2 es una opción ideal para ofrecer los efectos más realistas junto a SupremeFX III™.

(2)

mPCIe Combo Sube tu PC de nivel

Disfruta de una conectividad más ampia para tu placa mATX sin renunciar a funcionalidades. El adaptador incluye un puerto combo mini PCI Express 2.0/USB 2.0 y un mini SATA. De este modo, podrás conectar dispositivos extra sin ocupar puertos

esenciales y disfrutar así de lo mejor de ambos mundos: un PC con un formato reducido y grandes posibilidades de expansión.

Extreme Engine Digi+ II

Eficiencia óptima con componentes de la máxima calidad y un inteligente diseño digital

Extreme Engine Digi+ II ha sido mejorado con los condensadores 10K Black metallic fabricados en Japón. El diseño VRM permite alcanzar el rendimiento definitivo ajustando las frecuencias de la CPU y la memoria. Los ajustes de precisión mejoran la eficiencia y la estabilidad del sistema, prolongan la vida útil 5 veces respecto a los condensadores sólidos* y ofrecen un rendimiento para el control total del sistema.

ROG Connect

Plug Conéctalo y despega – Ovecloking hardcore Monitoriza el estatus de tu PC sobremesa y ajusta los parámetros a tiempo real. ROG Connect te permite conectar otro equipo (como por ejemplo un portátil) a tu PC sobremesa mediante un cable USB, permitiendo comprobar el código

POST y el estatus hardware a tiempo real y realizar los cambios hardware pertinentes al vuelo.

CPU Level Up

Mejora el rendimiento de la CPU con un clic ¿Alguna vez has deseado tener una CPU que permita incorporar mejorías de un modo fácil? Ahora puedes actualizar tu CPU sin ningún coste adicional, simplemente escoge el procesador al que lo quieras aplicar y la placa base hará el resto, el overclocking nunca fue tan simple.

PCI Express® 3.0

PCI Express® 3.0 (PCIe 3.0) es el nuevo estándar de bus PCI Express con unos esquemas de cifrado que proporcionan el doble de ancho de banda que el anterior estándar PCIe 2.0: (32GB/s en modo link

x16, por 16GB/s @ x16 de PCIe 2.0). Por lo tanto, PCIe 3.0 ofrece una

Intel® Z77 Chipset

El chipset Intel® Z77 es el nuevo diseño compatible con la 3ª y2ª generación de procesadores Intel® Core™ i7/Core™ i5/Core™ i3 Pentium®/Celeron® para socket 1155. Gracias al diseño de enlaces en serie de punto a punto, mejora el rendimiento, el ancho de banda y la estabilidad. Además,

Funciones ROG exclusivas

Tecnología Multi-GPU

LucidLogix Virtu MVP

Rendimiento gráfico híbrido un 60% superior y conversión de vídeo a 3x

LucidLogix® Virtu MVP con tecnología HyperFormance™ mejora hasta un 60% el resultado 3DMark Vantage de tu gráfica dedicada. Compatible con gráficas integradas Intel® y equipos PC con Windows® 7, combina la potencia de las gráficas dedicadas con la iGPU. El nuevo diseño Virtual Sync elimina el efecto bandera de la pantalla y ofrece un entorno de mayor calidad para juegos. LucidLogix Virtu MVP es capaz de asignar las tareas a la gráfica que se encuentra en unas condiciones más adecuadas, basándose en la potencia, recursos y la carga de cada una de éstas, lo que permite disfrutar de unas conversiones de vídeo 3 veces más rápidas con Intel® Quick Sync sin que la renderización 3D ni el rendimiento de los juegos se vea afectado negativamente. Esta tecnología también reduce el consumo de la gráfica dedicada casi a cero cuando su uso no es necesario. En resumen, LucidLogix Virtu MVP ofrece un entorno gráfico con una flexibilidad y eficiencia ideal para usuarios en busca de la perfección.

* LucidLogix® Virtu Universal MVP™ es compatible con Windows® 7.

** Intel® Quick Sync Video es compatible con la 2ª Gen. de procesadores Intel® Core™.

*** Configuración del sistema: SO Windows 7 64bits SP1 | PB: P8Z77-V DELUXE | CPU: CPU-1155-QB15-2700K-3.5G-Sandy

BRIDGE100-8M |DIMM: DDR3 G.SKILL 17000CL9Q-16GBZH 4GB * 4 | Lucidvirtu MVP versión: V2.1.110.19997 | Versión de driver Intel VGA: V8.15.10.2598 | Versión de driver ASUS GTX580: V8.17.12.8562

SLI/ CrossFireX on-Demand

¿Por qué escoger cuando puedes disfrutar de ambos?

Con la tecnología SLI/ CrossFireX on-Demand podrás disfrutar de ambas configuraciones Multi-GPU. Sea cual sea tu elección disfrutarás de lo último en rendimiento gráfico..

Funciones de la CPU

Socket LGA1155 compatible con la 3ª y 2ª Gen. de procesadores Intel®

Esta placa base soporta la 3ª y 2ª Gen. de procesadores Intel® i7/i5/i3/Pentium®/Celeron® con controladoras de memoria, iGPU y PCI Express integradas para soportar módulos de memoria DDR3 2-channel (4 DIMM) y 16 PCI Express 3.0/2.0, lo que asegura un rendimiento gráfico fenomenal. La 3ª generación de procesadores Intel® Core™ y la 2ª generación de procesadores Intel® Core™ i7/Core™ i5/Core™ i3 se encuentran entre las CPU energéticamente más eficientes del mercado.

(3)

velocidad de transferencia sin precedentes, una compatibilidad total con las anteriores versiones del estándar y está llamado a ser una función indispensable para los usuarios que deseen el máximo rendimiento gráfico. *La velocidad real de PCIe 3.0 puede variar en función de la CPU instalada.

incluye 2 puertos SATA 6Gb/s y 4 SATA 3Gb/s para una recuperación de datos más rápida y el doble de ancho de banda que los sistemas de bus actuales. El chipset Intel® Z77 ofrece soporte para 4 puertos USB 3.0 y la función iGPU, que permite disfrutar de todo el rendimiento gráfico integrado de Intel.

ROG CPU-Z Nuevo diseño CPU-Z

ROG CPU-Z es una versión autorizada por CPUID que cuenta con todas las funcionalidades para monitorizar la CPU del original y un diseño totalmente nuevo.

Kaspersky® Anti-Virus

La mejor protección antivirus y spyware

Kaspersky® Antivirus Personal ofrece la mejor protección antivirus para los usuarios y la oficina en casa. Basado en tecnología avanzada antivirus, el producto incorpora el Kaspersky® Antivirus engine, conocido por tener uno de los niveles de detección de programas malignos más altos de la industria.

Software incluido

DAEMON Tools Pro Standard

Una herramienta para discos ópticos y virtuales

DAEMON Tools Pro permite realizar copias de seguridad de discos CD, DVD y Blu-ray. Convierte los contenidos en discos virtuales y emula los dispositivos para trabajar con las copias virtuales. DAEMON Tools Pro organiza colecciones de datos, música, video en tu equipo informático.

Especificaciones

CPU

Intel® Socket 1155 for 3rd_/2nd_{Generation Processors} Supports Intel® 22 nm CPU

Supports Intel® 32 nm CPU

Supports Intel® Turbo Boost Technology 2

* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. * Refer to www.asus.comfor CPU support list

Chipset Intel® Z77

Memoria

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866 (O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

* Hyper DIMM support is subject to the physical characteristics of individual CPUs. * Refer to www.asus.comor user manual for the Memory QVL (Qualified Vendors Lists).

Graficos

Integrated Graphics Processor

Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz - Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz

Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Soporte Multi GPU

Supports NVIDIA® SLI™ Technology Supports AMD CrossFireX™ Technology Supports LucidLogix® Virtu™ MVP Technology *1 Slots de Expansion

2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) *2 1 x PCIe 2.0 x4 (black)

1 x mini-PCIe 2.0 x1 *3

Almacenamiento

Intel® Z77 chipset : *4 2 x SATA 6Gb/s port(s), red 2 x SATA 3Gb/s port(s), black 1 x eSATA 3Gb/s port(s), red 1 x mini-SATA 3Gb/s port(s) , black Support Raid 0, 1, 5, 10

ASMedia® PCIe SATA controller : *6 2 x SATA 6Gb/s port(s), red LAN Intel®, 1 x Gigabit LAN Controller(s)

(4)

Audio

SupremeFX III built-in 8-Channel High Definition Audio CODEC - Output Signal-to-Noise Ratio (A-Weighted): 110 dB - Output THD+N at 1kHz: 95 dB

- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking

Audio Feature :

- SupremeFX Shielding™ Technology - 1500 uF Audio Power Capacitor - Gold-plated jacks

- X-Fi® Xtreme Fidelity™ - EAX® Advanced™ HD 5.0 - THX® TruStudio PRO™ - Creative ALchemy

- Blu-ray audio layer Content Protection - Optical S/PDIF out port(s) at back panel

Puertos USB

Intel® Z77 chipset :

4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

Intel® Z77 chipset :

8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)

ASMedia® USB 3.0 controller :

2 x USB 3.0 port(s) (2 at back panel, blue)

Caracteristicas Overclocking

mPCIe Combo™ (mPCIe/mSATA combo card) ROG Connect :

- RC Diagram - RC Remote - RC Poster - GPU TweakIt

Extreme Engine Digi+ II :

- 8 -phase CPU power design + 4 -phase iGPU power design - 2 -phase QPI/DRAM power design

ProbeIt

UEFI BIOS features :

- ROG BIOS Print - GPU.DIMM Post

GameFirst iROG

Extreme Tweaker Loadline Calibration USB BIOS Flashback Overclocking Protection :

- ASUS C.P.R.(CPU Parameter Recall)

Caracteristicas Especiales

ASUS Hybrid Processor - TurboV EVO :

- CPU Level Up

ASUS EPU :

- EPU

ASUS Exclusive Features :

- AI Suite II - Ai Charger+ - USB 3.0 Boost - Disk Unlocker

ASUS EZ DIY :

- ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2

ASUS Q-Design :

- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot

- ASUS Q-DIMM - ASUS Q-Connector

Puertos I/O Traseros

1 x DisplayPort 1 x HDMI 1 x eSATA 3Gb/s 1 x LAN (RJ45) port(s) 4 x USB 3.0

4 x USB 2.0 (one port can be switched to ROG Connect) 1 x Optical S/PDIF out

6 x Audio jack(s) 1 x Clear CMOS button(s) 1 x ROG Connect On/ Off switch(es) Internal I/O

(5)

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 4 x SATA 6Gb/s connector(s)

2 x SATA 3Gb/s connector(s) 2 x CPU Fan connector(s) 3 x Chassis Fan connector(s) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s)

8 x ProbeIt Measurement Points 1 x Power-on button(s) 1 x Reset button(s) 1 x Go Button(s)

1 x mPCIe Combo header(s)

Accessorios User's manual I/O Shield 2 x SATA 3Gb/s cable(s) 4 x SATA 6Gb/s cable(s) 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1) 1 x ROG Connect cable(s) 1 x 12 in 1 ROG Cable Label(s) 1 x ROG Door Hanger(s)

BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a BIOS multilingüe Capacidad de gestión WfM2.0, DMI2.0, WOL by PME, PXE

Disco Soporte

Drivers

Sound Blaster® X-Fi 2 Utility Kaspersky® Anti-Virus DAEMON Tools Pro Standard ROG CPU-Z

ASUS AI Suite II ASUS WebStorage ASUS Utilities Factor de forma uATX Form Factor

9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

Nota

*1: LucidLogix Virtu MVP es compatible con SO Windows 7.

*2: La 3ª Gen de Procesadores Intel® son compatibles con la velocidad PCIe 3.0. *3: El slot mPCIe 2.0 x1 se encuentra localizado en la tarjeta de expansión mPCIe Combo™. *4: El slot mSATA 3Gb/s se encuentra localizado en la tarjeta de expansión mPCIe Combo™. *5: Compatible para la familia de procesadores Intel® Core™ con SO Windows 7. *6: Estos puertos SATA son solo para discos duros de datos.

*7: Debido a limitaciones del chipset, las series de placas P8Z77, P8H77 y P8B75 no soportan Windows® Vista.

(6)

MAXIMUS V GENE

CPU Desde PCB Desde BIOS Nota

Core i3-2100 (3.1G,L3:3M,iGPU,2C,rev.Q0) ALL 0602

Core i3-2100T (2.5G,L3:3M,iGPU,2C,rev.Q0) ALL 0602

Core i3-2105 (3.1G,L3:3M,iGPU,2C,rev.D2) ALL 0602

Core i3-2120 (3.3G,L3:3M,iGPU,2C,rev.Q0) ALL 0602

Core i3-2120T (2.6G,L3:3M,iGPU,2C) ALL 0602

Core i3-2125 (3.3G,L3:3M,iGPU,2C) ALL 0602

Core i3-2130 (3.4G,L3:3M,iGPU,2C) ALL 0602

Core i3-3210 (3.2G,L3:3M,iGPU,GT1,55W,2C,rev.P0) ALL 1408

Core i3-3220 (3.3G,L3:3M,iGPU,2C,rev.E1) ALL 0903

Core i3-3220 (3.3G,L3:3M,iGPU,2C,rev.N0) ALL 0903

Core i3-3220 (3.3G,L3:3M,iGPU,2C,rev.P0) ALL 0903

Core i3-3220T (2.8G,L3:3M,iGPU,2C,rev.P0) ALL 0903

Core i3-3240 (3.4G,L3:3M,iGPU,2C,rev.P0) ALL 0903

Core i3-3240T (2.9G,L3:3M,iGPU,2C,rev.P0) ALL 0903

Core i5-2380P (3.1G,L3:6M,non-iGPU,4C,rev.D2) ALL 0602

Core i5-2390T (2.7G,L3:3M,iGPU,2C,rev.Q0) ALL 0602

Core i5-2400S (2.5G,L3:6M,iGPU,4C,rev.D2) ALL 0602

Core i5-2450P (3.2G,L3:6M,non-iGPU,4C,rev.D2) ALL 0602

Core i5-2500K (3.3G,L3:6M,iGPU,4C,rev.D2) ALL 0602

Core i5-2500T (2.3G,L3:6M,iGPU,4C,rev.D2) ALL 0602

Core i5-2550K (3.4G,L3:6M,non-iGPU,4C,rev.D2) ALL 0602

Core i5-3330 (3.0G,L3:6M,iGPU,4C,VT-d,77W,rev.E1) ALL

0402

(7)

Core i5-3330 (3.0G,L3:6M,iGPU,4C,VT-d,77W,rev.N0) ALL 0903

Core i5-3330S (2.7G,L3:6M,iGPU,4C,VT-d,65W,rev.E1) ALL 0402

Core i5-3350P (3.1G,L3:6M,4C,69W,rev.E1) ALL 0903

Core i5-3350P (3.1G,L3:6M,4C,69W,rev.N0) ALL 0903

Core i5-3450 (3.1G,L3:6M,iGPU,4C,VT-d,77W,rev.E1) ALL 0602

Core i5-3470S (2.9G,L3:6M,iGPU,4C,VT-d,65W,rev.N0) ALL 0602

Core i5-3470T (2.9G,L3:3M,iGPU,DC,VT-d,35W,rev.L1) ALL 0402

Core i5-3475S (2.9G,L3:6M,iGPU,GT2,4C,VT-d,65W,rev.E1) ALL 0402

Core i5-3550 (3.3G,L3:6M,iGPU,4C,VT-d,77W,rev.E1) ALL 0602

Core i5-3570K (3.4G,L3:6M,iGPU,4C,77W,rev.E1) ALL 0602

Core i5-3570S (3.1G,L3:6M,iGPU,4C,VT-d,65W,rev.N0) ALL 0602

Core i5-3570T (2.3G,L3:6M,iGPU,4C,VT-d,45W,rev.E1) ALL 0602

Core i7-3770 (3.4G,L3:8M,iGPU,4C,HT.VT-d,77W,rev.E1) ALL 0602

Core i7-3770K (3.5G,L3:8M,iGPU,4C,HT,77W,rev.E1) ALL 0602

Core i7-3770S (3.1G,L3:8M,iGPU,GT2,4C,HT,VT-d,65W,rev.E1) ALL 0602 Core i7-3770T (2.5G,L3:8M,iGPU,GT2,4C,HT,VT-d,45W,rev.E1) ALL 0602

Intel Celeron G1610 (2.6GHz,55W,L3:2MB,2C,rev.P0) ALL 1408

Intel Celeron G1610T (2.3GHz,35W,L3:2MB,2C,rev.P0) ALL 1408

Intel Celeron G1620 (2.7GHz,55W,L3:2MB,2C,rev.P0) ALL 1408

(8)

Intel Celeron G440 (1.6G,35W,32nm,1MB,1C) ALL 0602

Intel Celeron G460 (1.8G,35W,32nm,1.5MB,1C) ALL 0602

Intel Celeron G465 (1.9G,35W,32nm,1.5MB,1C) ALL 1101

Intel Celeron G530T (2.0G,35W,32nm,2MB,2C) ALL 0602

Intel Pentium G2010 (2.8GHz,55W,22nm,3MB,2C,rev.P0) ALL 1408

Intel Pentium G2010 (2.8GHz,55W,22nm,3MB,2C,rev.E1) ALL 1604

Intel Pentium G2010 (2.8GHz,55W,22nm,3MB,2C,rev.N0) ALL 1408

Intel Pentium G2010 (2.8GHz,55W,22nm,3MB,2C,rev.L1) ALL 1604

Intel Pentium G2020T (2.5GHz,35W,22nm,GT1,L3:3MB,2C,rev.P0) ALL 1408 Intel Pentium G2020T (2.5GHz,35W,22nm,GT1,L3:3MB,2C,rev.P0) ALL 1408

Intel Pentium G2100T (2.6GHz,35W,22nm,3MB,2C,rev.P0) ALL 0903

Intel Pentium G620 (2.6G,65W,32nm,3MB,2C,rev.Q0) ALL 0602

Intel Pentium G620T (2.2G,35W,32nm,3MB,2C,rev.Q0) ALL 0602

Intel Pentium G630 (2.7G,65W,32nm,3MB,2C) ALL 0602

Intel Pentium G630T (2.3G,35W,32nm,3MB,2C) ALL 0602

(9)

Intel Pentium G860T (2.6G,65W,32nm,3MB,2C,rev.Q0) ALL 0402

Intel Xeon E3-1220 v2 (3.1G,L3:8M,4C,69W) ALL 1309

*Intel? Xeon? Processor Family is designed for servers. Some features may not support when installed on Z77 chipsets. For more details, refer to ASUS support site at

http://support.asus.com.

Intel Xeon E3-1225 v2 (3.2G,L3:8M,4C,77W) ALL 1309

Intel Xeon E3-1230 (3.2G,1333,L3:8MB,4C,D2) ALL 1309

Intel Xeon E3-1230 v2 (3.3G,L3:8M,4C,4C,HT,69W) ALL 1101

*Since Xeon CPU is not desktop CPU model, some feature may not able to work on this combination. For detail, refer to support.asus.com

Intel Xeon E3-1240 (3.3G,1333,L3:8MB,4C,D2) ALL 1309

Intel Xeon E3-1265L v2 (2.5G,L3:8M,4C,HT,45W) ALL 1309
