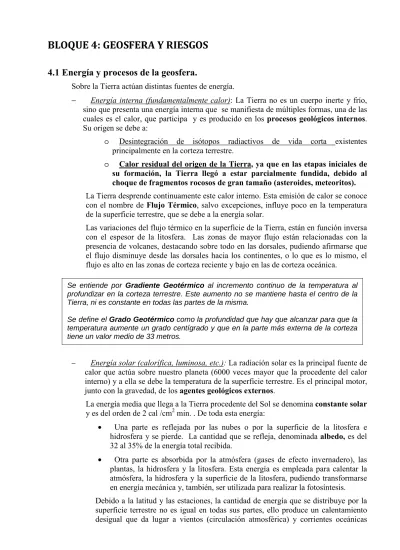

BLOQUE 4: GEOSFERA Y RIESGOS

4.1 Energía y procesos de la geosfera.

Sobre la Tierra actúan distintas fuentes de energía.

− Energía interna (fundamentalmente calor): La Tierra no es un cuerpo inerte y frío, sino que presenta una energía interna que se manifiesta de múltiples formas, una de las cuales es el calor, que participa y es producido en los procesos geológicos internos. Su origen se debe a:

o Desintegración de isótopos radiactivos de vida corta existentes principalmente en la corteza terrestre.

o Calor residual del origen de la Tierra, ya que en las etapas iniciales de su formación, la Tierra llegó a estar parcialmente fundida, debido al choque de fragmentos rocosos de gran tamaño (asteroides, meteoritos).

La Tierra desprende continuamente este calor interno. Esta emisión de calor se conoce con el nombre de Flujo Térmico, salvo excepciones, influye poco en la temperatura de la superficie terrestre, que se debe a la energía solar.

Las variaciones del flujo térmico en la superficie de la Tierra, están en función inversa con el espesor de la litosfera. Las zonas de mayor flujo están relacionadas con la presencia de volcanes, destacando sobre todo en las dorsales, pudiendo afirmarse que el flujo disminuye desde las dorsales hacia los continentes, o lo que es lo mismo, el flujo es alto en las zonas de corteza reciente ybajo en las de corteza oceánica.

− Energía solar (calorífica, luminosa, etc.): La radiación solar es la principal fuente de calor que actúa sobre nuestro planeta (6000 veces mayor que la procedente del calor interno) y a ella se debe la temperatura de la superficie terrestre. Es el principal motor, junto con la gravedad, de los agentes geológicos externos.

La energía media que llega a la Tierra procedente del Sol se denomina constante solar

y es del orden de 2 cal /cm2 min. . De toda esta energía:

• Una parte es reflejada por las nubes o por la superficie de la litosfera e hidrosfera y se pierde. La cantidad que se refleja, denominada albedo, es del 32 al 35% de la energía total recibida.

• Otra parte es absorbida por la atmósfera (gases de efecto invernadero), las plantas, la hidrosfera y la litosfera. Esta energía es empleada para calentar la atmósfera, la hidrosfera y la superficie de la litosfera, pudiendo transformarse en energía mecánica y, también, ser utilizada para realizar la fotosíntesis.

Debido a la latitud y las estaciones, la cantidad de energía que se distribuye por la superficie terrestre no es igual en todas sus partes, ello produce un calentamiento desigual que da lugar a vientos (circulación atmosférica) y corrientes oceánicas

Se entiende por Gradiente Geotérmico al incremento continuo de la temperatura al profundizar en la corteza terrestre. Este aumento no se mantiene hasta el centro de la Tierra, ni es constante en todas las partes de la misma.

(circulación oceánica). Esta energía, junto con la gravitatoria, ocasiona los

procesos geológicos externos.

− Energía Gravitatoria: Es una gran fuerza que da lugar a la atracción de masas y toda una serie de energías. Está producida por:

• Gravedad terrestre: da lugar a que se produzca un transporte de materiales desde zonas altas hasta zonas bajas, contribuye a allanar los relieves, limando montañas yrellenando las depresiones.

• Gravedad solar y lunar: interviene en las mareas.

−−−− Energía Cinética: producida por los movimientos de translación y rotación de la Tierra. Interviene en el origen del campo magnético, en los movimientos de las placas litosféricas y en la fuerza de Coriolis.

El ciclo geológico

El conjunto de Procesos geológicos internos y externos que afectan a la corteza y manto superficial terrestre da como resultado la formación ydestrucción de rocas y minerales, así como la creación y destrucción del relieve. El conjunto de todos estos procesos constituye el denominado Ciclo Geológico.

Dentro del ciclo geológico se pueden considerar 3 etapas fundamentales:

1 Orogénesis: formación de nuevos relieves (montañas).

2 Destrucción del relieve: destrucción de las montañas por los procesos de meteorización, erosión, transporte y depósito. Es el opuesto a la etapa anterior.

3 Litogénesis: formación de nuevas rocas que pueden ser incorporadas en un nuevo proceso orogénico.

Agentes geológicos externos

Agentes geológicos internos

Litogénesis

Radiación solar y gravedad terrestre

Calor interno del planeta

Ciclo geológico externo

Ciclo geológico interno

Orogénesis

Destrucción del relieve

El ciclo geológico, según las fuerzas que actúan se puede descomponer en:

a) Ciclo geológico externo: las fuerzas que actúan están ligadas a la radiación solar yla gravedad terrestre. Está ligado a la acción de los agentes geológicos externos, los cuales tienden a modelar y desmantelar los relieves formados en relación con los procesos internos.

b) Ciclo geológico interno: las fuerzas que actúan son de origen interno y están basadas en el calor interno del planeta. Los procesos internos provocan la formación de relieves (cordilleras, rifts, dorsales, etc.) y son los responsables de la dinámica litosférica.

Esquema general del ciclo geológico.

Ciclo geológico

Destrucción de rocas

Modelado del relieve

Sedimentación y diagénesis

Meteorización

Erosión

Agentes geológicos externos

Rocas sedimentarias

Ciclo geológico

Movimientos corteza y manto

Formación rocas endógenas

Dinámica litosférica

Metamorfismo

Magmatismo

Rocas Metamórficas

Rocas Ígneas

Rocas Plutónicas

Procesos geológicos

1. Procesos geológicos externos: funcionan gracias al calor externo y a la gravedad. Tienen lugar en la zona externa y superficial de la corteza terrestre, precisamente en la interfase atmósfera, hidrosfera y biosfera. Son llevados a cabo por los denominados agentes geológicos externos que modelan el relieve, tales como:

Atmósfera, incluyendo el viento.

Agua en sus múltiples formas:

Escorrentía superficial.

Ríos

Mares

Agua subterránea

La gravedad, en el caso de movimientos de ladera.

Hielo (el hielo puede considerarse como una roca metamórfica monominerálica en la que su comportamiento y características tienen poco que ver con el agua, por lo que se incluye separadamente)

Los cuales realizan los siguientes fenómenos:

a) Meteorización yerosión b) Transporte de los materiales c) Sedimentación

d) Formación de rocas sedimentadas (= rocas exógenas): diagénesis. Entre los procesos externos, cabe destacar:

Dinámica fluvial.

Dinámica de laderas.

Procesos glaciares.

Procesos eólicos.

Procesos litorales

Procesos kársticos

Cada año, 1013 Kg. de materiales de las partes más elevadas son meteorizados, erosionados, transportados y depositados, formando los sedimentos. Estos sedimentos se acumulan en las

cuencas sedimentarlas, zonas deprimidas de la corteza terrestre, tanto continentales (valles y lagos), como oceánicas. Estos sedimentos acabarán transformándose en rocas sedimentarias.

2. Los procesos geológicos internos: conjunto de procesos que dan lugar a la formación de rocas endógenas, montañas y creación, destrucción y modificación de placas litosféricas.

Su motor son las corrientes de convección que dan lugar a toda la Dinámica de Placas Tectónicas:

Creación de litosfera con corteza oceánica en las dorsales.

Destrucción de litosfera con corteza oceánica en las zonas de subducción.

Formación de cordilleras.

Formación de rocas ígneas y metamórficas.

Ejemplos de la manifestación externa de los procesos internos serían los terremotos y los

volcanes.

El ciclo de la materia (= Ciclo de las rocas)

Nuestro planeta es una máquina regenerativa, capaz de destruir montañas, continentes enteros y formar otros nuevos. Ello, necesariamente, tiene que ir acompañado de un ciclo de la materia. Este ciclo engloba todos los procesos anteriormente reseñados y, que de forma esquemática, queda resumido en el siguiente gráfico.

Al contrario que los anteriores, que destruyen el relieve, de forma general, los procesos geológicos Internos, se puede decir, que tienden a crearlo, dando

Definiciones:

Peligro (hazard): amenaza potencial a personas y/o bienes.

Riesgo (risk): posibilidad de que eventos peligrosos produzcan consecuencias

indeseables. Es el peligro presentido, mejor evaluado, es decir, es una pérdida potencial evaluada.

4.2.- LOS RIESGOS GEOLOGICOS

Introducción

Los riesgos geológicos no son algo reciente, la historia recoge múltiples catástrofes, por ejemplo la erupción del Vesubio el 79 a.c. que sepultó Pompeya bajo una nube de cenizas.

En España son dignas de ser tenidas en cuenta las inundaciones de 1983 en el País Vaso o de 1982 en Cataluña y Comunidad Valenciana, con más de 100 muertos y pérdidas de 1.200 millones de euros, solo en el País Vasco.

En los últimos 20 años, los desastres naturales han matado a 3 millones de personas en el mundo y han causado daños a alrededor de otros 5 millones de euros.

En España mueren al año alrededor de 100 personas, principalmente a causa de temporales marítimos, movimientos de tierra, aludes, fuertes vientos, inundaciones... y se pierden al año un promedio de más de 600 millones de euros

Entendemos por Riesgo Geológico: "Todo proceso, situación o suceso en el medio geológico, natural, inducido o mixto, que puede generar un daño económico o social para alguna comunidad, y en cuya predicción, prevención o corrección, han de emplearse criterios geológicos"(Ayala Carcedo, 1972).

Estos procesos pueden ser:

Procesos naturales: volcanes, terremotos, movimientos de ladera, inundaciones, avenidas, aludes, etc.

Procesos inducidos: contaminación de aguas y suelos, hundimientos por minas, rotura de presas, desplazamientos de escombreras, etc.

Los sistemas terrestres están afectados por los cambios externos pasando a otros nuevos estados. El sistema atravesará un umbral para llegar a su nuevo estado, el tiempo que tarda en alcanzarlo se denomina tiempo de relajación.

Hacia 1960, los matemáticos Christopher Zeeman, inglés, y René Thom, francés, idearon la denominada teoría de las catástrofes. En ella, las catástrofes son cambios rápidos entre dos estados estables; es decir, umbrales de tiempo de relajación corto. Si el tiempo de relajación es muy largo (p.ej. miles de años), el riesgo es despreciable.

Se llama peligrosidad a la probabilidad de que se produzca un suceso catastrófico. Para un lugar determinado depende de su situación geográfica, de la frecuencia, y de la intensidad o magnitud con que se produce dicho suceso.

El riesgo (R) se puede cuantificar como el producto de la peligrosidad por el valor del daño causado. El riesgo depende, por tanto, de la probabilidad (P) de que se produzca el suceso, de la

exposición (E) potencial de personas y bienes a sus efectos y de su vulnerabilidad (V) o porcentaje de víctimas y daños previsibles según las estadísticas. La vulnerabilidad puede rebajarse con medidas preventivas estructurales y no estructurales.

Tipos de Riesgos Geológicos

1) Riesgos Geológicos producidos por procesos geodinámicos internos

• Volcanes • Terremotos • Tsunamis

2) Riesgos Geológicos producidos por procesos geodinámicos externos

• Movimientos de ladera

• Subsidencias naturales e inducidas.

• Riesgos meteorológicos: Vientos, Inundaciones y aludes. • Riesgos en la zona litoral.

• Otros riesgos inducidos: rotura de presas y otros riesgos mineros.

4.2.1. RIESGOS GEOLÓGICOS DE ORIGEN INTERNO

Son los que se originan por procesos internos, debidos, por tanto, al calor interno del planeta y a los movimientos de las placas litosféricas.

1.- Riesgo volcánico

1.1.- Volcán es una estructura geológica originada como consecuencia de la salida al exterior, a través de fracturas o grietas, del material ígneo (sólido, líquido y gaseoso) que procede del manto o de las capas profundas de la litosfera (magma).

1.2.-Partes de un volcán: Cámara magmática, chimenea principal, cráter, cono volcánico, cono secundario y cráter secundario

La cámara magmática es la zona del interior donde se encuentra alojado el magma, que en la superficie forma la lava; la chimenea es el canal o conducto por donde asciende el magma; el

1.3.- Materiales arrojados por los volcanes:

a) Materiales gaseosos.- Mezcla de distintos gases: hidrógeno, vapor de agua, óxidos de carbono, compuestos de azufre, cloro, etc. Los magmas que contienen muchos gases en disolución producen erupciones de tipo explosivo.

b) Materiales líquidos.- El material fundido que constituyen el magma, cuando alcanza la superficie, ya completamente desprovisto de gases, es lo que se denomina lava.

Según su composición química las lavas tienen un comportamiento viscoso (ácidas) o un comportamiento fluido (básicas). En el primer caso, las lavas ácidas, son muy viscosas y solidifican rápidamente, a veces, incluso en la chimenea del volcán, formando un auténtico "tapón" hasta que la presión de los gases acumulados en el interior es tan grande que puede

provocar una formidable explosión y llegar a destruir todo el volcán (ej: Krakatoa). En el segundo caso, las lavas son muy fluidas y fluyen por la superficie como si de un río se tratase y recibe entonces el nombre de "colada”.

c) Materiales piroclásticos (aspecto sólido).-Son materiales fragmentarios lanzados al exterior por las explosiones volcánicas. Según el tamaño reciben el nombre de cenizas, lapilli (tamaño de guisante), bombas volcánicas - de forma ovoide o fusiforme -, algunas permanecen fundidas al caer al suelo y dan lugar a las escorias.

1.4- LAS ERUPCIONES VOLCÁNICAS Y LA EXPLOSIVIDAD

Las manifestaciones de la actividad volcánica, es decir, la salida de productos gaseosos, líquidos y sólidos lanzados por las explosiones constituyen los paroxismos o erupciones volcánicas.

La forma cómo se produce una erupción volcánica depende, principalmente, de dos factores: • La viscosidad del magma

• El contenido en volátiles.

La Viscosidad.-

La viscosidad depende de su composición química. Los magmas ácidos, proceden de zonas relativamente superficiales de la litosfera, son ricos en sílice y viscosos. Están a temperaturas entre 700-800º C, más bajas que las básicas, y tienden a solidificarse cerca del cráter, incluso en la misma "chimenea" volcánica. Los gases liberados en la descompresión presionan y fragmentan el tapón de lava, provocando una gran explosión en la que los piroclastos (bombas volcánicas, lapilli y cenizas) son lanzados al aire violentamente amontonándose alrededor del cráter, formando

estratovolcanes, en los que el edificio volcánico está constituido por la alternancia de coladas de lava y de piroclastos. Ej. El volcán Estrómboli.

En otras ocasiones, como en el volcán Mont Pelé (en La Martinica), la viscosidad es máxima y la lava solidifica en la chimenea del volcán, formando un "tapón" que al ser empujado por nuevas emisiones de magma surge lentamente formando una cúpula o domo, que a veces se resuelve en una aguja o pitón, hasta que la presión de los gases es tan grande que provoca una gran explosión, en la que los gases y piroclastos expulsados a elevada temperatura forman "nubes ardientes" que se deslizan por los flancos del volcán, arrasando todo cuanto encuentra a su paso.

Contenido en volátiles.-

El contenido en volátiles o gases en disolución también influye en el tipo de erupción; así, un magma poco viscoso y con poca proporción de gases origina casi exclusivamente coladas de lava, mientras que si lleva abundantes gases disueltos, al desprenderse pulverizan la lava hacia el exterior, formando por acumulación mantos de material piroclástico. En magmas muy viscosos la explosividad del volcán depende de su mayor o menor contenido en gases que se desprenden en la erupción.

El peligro que una erupción volcánica supone para las poblaciones cercanas depende fundamentalmente del grado de explosividad de la misma.

1. 5.- RELACIÓN DE LOS VOLCANES CON LA TECTÓNICA DE PLACAS.-

En los bordes de placa constructivos, la separación de dos placas tectónicas, da lugar a un adelgazamiento de la corteza terrestre y por lo tanto, una descompresión de las rocas del manto. Debido a esa descompresión, manteniéndose la temperatura constante, las rocas del manto sufren una fusión parcial. La masa fundida asciende por el límite de las placas, dando lugar a las dorsales. Así se forma litosfera con corteza oceánica que da lugar a la expansión del fondo oceánico. Se forman basaltos que al enfriarse en unas condiciones submarinas presentan estructuras almohadilladas. Es una erupción freatomagmática.

En los bordes destructivos, se produce la subducción de una placa litosférica, con corteza oceánica, bajo otra de igual naturaleza, dando lugar a los arcos de islas. La subducción también puede ser bajo una litosfera con corteza continental, en cuyo caso se generan bordes destructivos de borde continental de tipo andino.

En ambos casos, las rocas del fondo oceánico cargadas de agua, son arrastradas bajo la otra placa. Por esta razón, la intrusión de estos fluídos a zonas profundas, dan lugar a la fusión parcial de la placa que subduce o del propio manto, produciéndose magmas que ascenderán hasta alcanzar la superficie. Los fundidos que llegan a emerger en la superficie dan lugar a volcanes de erupción explosiva.

1.7.- Riesgo volcánico

El grado de explosividad de un volcán va a ser una de las situaciones que determina el riesgo de la erupción.

Algunas graves catástrofes de origen volcánico han sido:

Explosión Monte Pelée (St. Pierre-Martinica, 1902) 30.000 muertos.

Tsunami del Krakatoa (1883) 36.000 muertos.

Avalancha de barro Nevado del Ruiz, Colombia 1985 23.000 muertos

1.7.1.- Principales áreas de riesgo volcánico.-

Las principales zonas volcánicas guardan relación con la Tectónica de Placas y son:

a) Área circumpacífica que se corresponde con las zonas de subducción (con o sin arcos-isla). La erupción de estos volcanes se caracteriza por su explosividad.

b) Dorsales medio oceánicas, es decir, en los bordes de placa constructivos. Esta erupción fisural libera fácilmente los volátiles, pues el magma es poco viscoso (básico) y, por tanto, el grado de explosividad es bajo.

c) Área Transasiático-Mediterránea que va desde la costa occidental de Indonesia y el Himalaya hasta la dorsal medio-atlántica pasando por el Mediterráneo. En esta área es en la zona Mediterránea donde se encuentran los principales volcanes como el Etna, Vesubio, Vulcano y Estrómboli.

d) Puntos calientes como por ejemplo el de las islas de Hawai o Canarias. Se trata de vulcanismo intraplaca (magma alcalino). Las lavas son muy fluidas y al ir avanzando se enfrían y forman coladas de lava.

1.7.2.-Tipos de riesgos asociados a los volcanes:

Ya se ha dicho que el peligro volcánico depende del grado explosividad volcánica, lo cual se deriva principalmente de la cantidad de gases o volátiles que en disolución contienen los magmas y de la acidez o basicidad de los mismos.

a. Si un magma es muy fluido (básico), los gases en él disueltos se liberan fácilmente a la atmósfera y las explosiones por obturación, de producirse, son de escasa energía. Los piroclastos: lapilli y bombas volcánicas, se dispersan por un área próxima al punto de emisión. El riesgo, generalmente bajo, está limitado a:

Caída de piroclastos en zonas próximas.

Coladas de lava que pueden desplazarse en gran extensión y a elevada velocidad.

Además del área afectada por la lava, existe un área de riesgo mucho mayor, afectada por:

a) Lluvias de cenizas volcánicas: hundimiento de techos, daños a cosechas, animales etc.

b) Explosiones laterales del cono volcánico: suelen ir acompañadas de gases a elevada temperatura, que arrasan todo lo que encuentran.

c) Impacto de bombas volcánicas: más grandes y peligrosas en las proximidades del volcán, pudiendo alcanzar tamaños importantes.

d) Nubes ardientes: se trata de una mezcla de gases volcánicos y ceniza volcánica a elevada Tª (varios centenares de º C), que no consiguen, dado su tamaño, ascender a la atmósfera y descienden por las laderas del volcán con temperaturas de centenares de grados y alta velocidad. Es uno de los fenómenos más mortíferos y destructivos.

e) Flujos de lodo o lahares: los volcanes de gran altura (miles de metros) están cubiertos de nieve y casquetes de hielo que llega a fundir – parcial o totalmente – debido al calor desprendido de la actividad volcánica. Las aguas que resultan de esta fusión dan lugar a corrientes devastadoras de lodo, ceniza y flujos de derrubios (lahares) que, a causa de las fuertes pendientes, alcanzan gran velocidad destruyendo todo cuanto encuentran a su paso. Por ejemplo, en Nevado de Ruiz, Colombia, 1985, el flujo de lodo alcanzó una distancia de 80 km de distancia, generando grandes daños a su paso (23.000 muertos).

1.8.- Predicción y prevención de riesgos volcánicos

Predicción

El comportamiento aleatorio de los volcanes, que pueden emitir en una misma erupción distintos tipos de coladas, impide, por el momento, poder realizar una predicción precisa, tanto del momento de la erupción como del tipo y magnitud de la misma.

La prevención de los riesgos descansa en:

La elaboración de mapas de riesgo, que determinen los riesgos previsibles. Estos mapas consisten en la evaluación y expresión gráfica de los fenómenos que pueden esperarse de una erupción volcánica y los efectos previsibles sobre el entorno, principalmente sobre la población. Se basan en el análisis del comportamiento del volcán en erupciones anteriores.

Los mapas de riesgo, en general, se realizan a partir de datos históricos y geológicos que permitan obtener cuantificaciones fiables, homogéneas y precisas y la comprensión de los procesos y factores que generan situaciones de peligro.

Tienen dos usos fundamentales: económicos, para realizar previsiones de pérdidas y evaluar el coste de determinadas catástrofes y preventivos, para ayudar a regular los usos del territorio, para reglamentar o fijar las primas de seguros, para contribuir a la creación de sistemas de alarma y emergencia…

Los elementos que, al menos, debe contener son los siguientes:

1. Indicación de posibles zonas afectadas

2. Grados de peligrosidad en las distintas zonas, de acuerdo con las características del tipo de agente causante del riesgo.

3. Probabilidad de que se produzca

1.9.- Áreas de riesgo volcánico en España

En España el riesgo volcánico se circunscribe únicamente a la Canarias, siendo el único lugar donde hay algo de actividad volcánica.

Su origen el volcánico y a lo largo de miles de años han tenido lugar en ellas erupciones volcánicas. Las últimas en Lanzarote (1824) y La Palma (1971). Actualmente existe cierta actividad en Tenerife, Lanzarote y La Palma.

No se pueden hacer predicciones con base científica de cuando será la próxima erupción.

2.- Riesgo sísmico

2.1.- Los terremotos son vibraciones que se producen al sobrepasarse los límites de deformación elástica en los materiales del interior terrestre.

Los terremotos se deben a la actividad de las fallas de la corteza terrestre, en las que se produce un movimiento relativo de las dos partes a lo largo del plano de fractura (falla). En efecto, cuando las tensiones exceden la resistencia del material, y sobrepasan los límites de deformación elástica, las rocas se fracturan, dando lugar a fallas, que producen un desplazamiento relativo de los bloques que separa. Esto produce una liberación brusca de energía que se propaga en forma de ondas sísmicas.

Las fallas de los terremotos no siempre son apreciables en la superficie, salvo en el caso de terremotos muy superficiales. En el terremoto de San Francisco, la ruptura de la falla se apreció en la superficie a lo largo de más de 300 km., con un desplazamiento horizontal, de un lado con respecto al otro de 6 m.

2.2.-Elementos de un terremoto.-

Hipocentro o foco sísmico.-: punto del interior de la corteza terrestre donde se origina el terremoto. Desde él, las ondas sísmicas profundas [ondas primarias (P) y ondas secundarias (S)] se propagan en todas las direcciones en forma de superficies concéntricas.

Epicentro: es el punto de la superficie terrestre que coincide con la proyección del hipocentro en la misma. Es el centro de propagación de las ondas sísmicas superficiales (ondas Rayleigh o R y ondas Love o L) que provocan las catástrofes. Es el lugar donde el terremoto se presenta con mayor intensidad.

Ondas sísmicas:

• Las ondas sísmicas profundas (ondas P o Primarias y ondas S o Secundarias) se originan a partir del foco sísmico o hipocentro. Son ondas que atraviesan la Tierra.

• En las ondas S, la vibración es perpendicular a la dirección de propagación, por lo que son conocidas también como ondas transversales. Las ondas S no atraviesan los medios líquidos, como en núcleo externo de la Tierra.Su velocidad de propagación es menor a la de las ondas P, por lo que un sismógrafo las registrará mas tarde.

• Las ondas superficiales (ondas Rayleigh o R y ondas Love o L) se generan a partir del epicentro y se propagan en la zona más superficial de la Tierra (litosfera). Son ondas más lentas que las P y las S. Las ondas superficiales son las causantes de las destrucciones de las construcciones y obras de ingeniería, y también de los maremotos o tsunamis.

Determinación del epicentro de un sismo.

La diferencia de velocidad de propagación entre las ondas P y S, las primeras más rápidas que las segundas, sirve para determinar la posición del epicentro de un sismo. Cuanto menor sea la diferencia de llegada entre unas y otras ondas, más cercano se encuentra el epicentro de la estación de medida. Por el contrario, cuanto mayor sea el tiempo transcurrido entre la llegada de las ondas P y S, más alejado se encontrará el epicentro del terremoto del sismógrafo.

2.3.-RELACIÓN DE LOS TERREMOTOS CON LA TECTÓNICA DE PLACAS.-

Las fallas, causantes de los terremotos, pueden ser clasificadas en tres tipos básicamente, atendiendo al tipo de movimiento que producen.

• Fallas normales o directas: aquéllas inclinadas en las que el bloque que se sitúa sobre el plano de falla, desciende.

• Fallas inversas: son aquéllas que presentan su plano de falla inclinado y el bloque superior (el que está en la parte superior), asciende.

• Fallas de desgarre o de movimiento

horizontal: sea cual sea la inclinación del plano de falla, los bloques se mueven según una dirección horizontal.

Las principales zonas sísmicas del mundo coinciden con los bordes de las placas tectónicas tal como puede verse en la figura. Estos bordes de placa pueden ser de tres tipos:

1. Destructivos, cuando las placas colisionan entre sí como por ejemplo las zonas de

subducción y cordilleras de colisión. En estos entornos geológicos compresivos, las fallas normalmente son inversas.

2. Constructivos, cuando las placas se separan, como en las dorsales. Se trata de entornos geológicos distensivos, por lo que las fallas dominantes son normales o directas.

3. Pasivos, cuando las placas se desplazan unas con respecto a otras según movimientos horizontales. Las fracturas que predominan son las fallas transformantes, que son un tipo particular de fallas de desgarre.

2.4.- Principales áreas de riesgo sísmico del mundo.-

Si se representan en un mapa de escala global, se puede advertir que la mayor parte de los hipocentros se localizan en tres zonas geográficas determinadas (zonas sísmicas):

- Área circumpacífica constituye una zona notablemente estrecha, pero donde la densidad de grandes seísmos es muy elevada. Coincide con la zona de subducción, y por tanto los hipocentros pueden ser superficiales, intermedios y profundos.

- La zona transasiática-mediterránea, es mucho más ancha que la precedente y se corresponde con la zona de colisión continental de la placa Indo-australiana y la placa Africana con la placa Euroasiática. Engloba todo el sistema orogénico alpino desde España y África del norte, hasta las cadenas del Himalaya y la costa occidental de Indonesia (se une en las Filipinas al círculo circumpacífico)

- La dorsal medio-oceánica, estrecha franja que presenta terremotos con hipocentros superficiales relacionados con las fallas transformantes.

Estas son las tres zonas sísmicas más importantes. Se ha calculado que más del 80% de la energía sísmica total se libera en las sacudidas que tienen su foco en el círculo circumpacífico, mientras que sólo llega al 15% en la zona transasiática-mediterránea y al 5% en otras regiones.

Algunos terremotos famosos han sido:

Lisboa, en 1755, 55.000 muertos

El terremoto de S. Francisco,en 1906, 700 muertos.

Tokio, en1923, 38.000 muertos

Guatemala, en 1976, 22.000 muertos.

2.5.- Las características del riesgo sísmico son:

- Presencia brusca y generalmente sin manifestaciones previas perceptible por el hombre.

- Efectos destructivos en zonas de muy variable extensión, desde cientos a miles de km2.

- Duración desde segundos hasta más de dos minutos.

- Afectan a todas las construcciones humanas, pudiendo dar lugar a la destrucción de las mismas. Edificios, vías de comunicación, conducciones eléctricas, agua, gas, etc.

El riesgo básico es el colapso de los edificios, ello se debe a que, en superficie, las vibraciones sísmicas se propagan horizontalmente, se transmiten a las estructuras y las someten a esfuerzos superiores para los que están diseñadas. Además, los terrenos poco compactos absorben gran cantidad de energía sísmica, deformándose al hacerlo y provocando el derrumbe de los edificios situados sobre ellos.

En muchos terremotos, la destrucción en las ciudades va acompañada por la aparición de múltiples incendios que aumentan sus efectos.

Otros factores de riesgo se basan en la posibilidad de inundaciones por roturas de los diques de contención de las presas, por deslizamientos de tierras (terremoto de El Salvador en el 2000) y por la creación de maremotos.

2.6.- Principales factores que intensifican los riesgos sísmicos:

Los efectos de un seísmo dependerán de:

- La situación del hipocentro, cuanto más superficial, más graves serán sus efectos.

- La situación del epicentro, más o menos próximo a núcleos urbanos.

- La magnitud del terremoto : nos indica la energía liberada en el mismo Se mide mediante

la escala de Richter. Es la escala más utilizada. En este siglo, uno de los de mayor magnitud fue el de S. Francisco, alcanzó 8,25 según esta escala). Se mide mediante sismógrafos.

- La intensidad: que nada tiene que ver con la magnitud, ya que no se trata de una medida, es una estimación basada en los daños observados tras un temblor. La intensidad disminuye con la distancia al epicentro. La escala más utilizada internacionalmente, que mide la intensidad, es la de Mercalli que consta de 12 niveles: el primero es el de un terremoto imperceptible para la población y en el XII casi todas las construcciones quedan destruidas, el terreno se ondula, los raíles se tuercen mucho y las tuberías quedan inutilizadas. Los ríos cambian de curso y se forman nuevos lagos. Modificaciones de esta escala son: la M.S.K. y la Escala de Intensidad Macrosísmica Europea (EMS-98).

De forma general, el riesgo sísmico será mayor por:

- Estar situado en una zona de alto riesgo. Zona en que se han producido anteriormente otros terremotos (Proximidad de volcanes, fallas, etc.) California, Perú, Japón, etc.

- La existencia de edificios, no preparados para soportar terremotos, en zonas de alto riesgo.

2.7.- PREDICCIÓN Y PREVENCIÓN DE RIESGO SÍSMICO.

Predicción

Se puede predecir dónde es probable que pueda ocurrir un terremoto, ya que la mayoría acontecen en los límites de las placas tectónicas. Es mucho más difícil predecir con total seguridad en qué momento y de qué magnitud va a ser un terremoto. Sin embargo, se han puesto en marcha métodos que pueden ser útiles para la predicción:

1. Los grandes terremotos se suelen repetir a intervalos más o menos fijos. Estudiando los períodos en que hubo actividad sísmica y los períodos de vacío sísmico de una zona, a groso modo se pueden llegar a predecir seísmos de gran intensidad.

2. Medición con GPS (sistemas de posicionamiento global) del desplazamiento de las placas tectónicas y de fallas que llevan asociadas, permite estimar la cantidad de tensiones acumuladas en la zona de rotura durante un determinado periodo de tiempo.

3. La disminución de la relación Vp/Vs (velocidad de propagación de las ondas P y S), se considera que está próximo un gran terremoto.

4. Registro de pequeños seísmos que preceden a grandes terremotos.

5. Comportamientos anómalos de los animales.

6. Alteraciones en el nivel del terreno (aunque esto puede deberse a otras causas).

EJEMPLO: Predicción del terremoto de Chile (febrero 2010 magnitud 6,9 y marzo 2010 magnitud 8,8

En la parte meridional del centro de Chile, zona de Concepción-Constitución, es muy probable que tenga lugar un seísmo ya que, desde 1835, no se ha producido ningún gran terremoto de subducción.

Se realizaron tres campañas de medición con sistemas de posicionamiento global (GPS) en los años 1996, 1999 y 2002. Las mediciones realizadas indican una convergencia de 68 mm/año hacia 79º N en la trinchera chilena, cerca de la latitud 36º S, lo que representa más de 10 metros de desplazamiento acumulado desde el último gran evento de subducción ocurrido en esta zona hace más de 170 años (terremoto descrito por Charles Darwin en 1835). Por lo tanto, se puede pronosticar paraun futuro próximo un potencial terremoto de magnitud entre 8 y 8.5.

Prevención

Se basa en las siguientes actuaciones:

• Construcciones sismorresistentes, es decir, construir edificios y resto de construcciones con características antisísmicas, para aumentar la seguridad en zonas de riesgo (vigas de acero, edificios ligeros que reduzcan al mínimo la inercia de las vibraciones, etc.).

• Elaboración de mapas de riesgo basados en probabilidades. Se tiene en cuenta el registro de los terremotos pasados (una zona que tuvo frecuentes movimientos sísmicos, tiene más probabilidades de volver a tenerlos).

• La ordenación del territorio para evitar zonas de fallas y de deslizamientos de terrenos. • Protección civil que aporta medidas y equipos de ayuda para actuar tras el terremoto, entre

otras, la evacuación del territorio.

• Estudios geológicos y elaboración de mapas geológicos que indiquen la posición de las fallas susceptibles de moverse.

2.8.- Áreas de riesgo sísmico en España

Si examinamos el siguiente mapa, vemos que la península Ibérica esta situada en la línea de terremotos que partiendo de las islas Azores pasa por el estrecho de Gibraltar y sigue a lo largo del norte de África hasta Sicilia.

Ello se explica por el hecho de que la línea señala el límite entre la placa Euroasiática y la Africana. El choque de ambas placas da lugar los terremotos.

Observamos que:

1. La región andaluza y levantina son las de mayor sismicidad.

2. Pirineos, depresión del Ebro, Cordillera Costera Catalana y Galicia, son zonas de sismicidad media, donde ocurren terremotos con cierta frecuencia pero no muy intensos.

3. La Meseta Central es la zona de mayor estabilidad sísmica, siendo muy raros los terremotos.

4. De forma general, las zonas afectadas por la orogenia alpina, son de gran sismicidad, debido a que no han alcanzado su completa estabilidad.

La distribución de los terremotos nos da pie a pensar que la península Ibérica se comporta como una placa independiente, cuyos movimientos de reajuste son responsables de los terremotos en sus bordes.

2.9.- TSUNAMIS o MAREMOTOS

Son consecuencia de los terremotos cuyo epicentro esta en el mar.

El movimiento repentino de una falla importante, bajo el fondo del océano, mueve el agua como si ésta hubiera sido empujada por un gran remo, produciendo trenes de grandes olas, en ocasiones de más de 20 m., que arrasan las zonas costeras, siendo, en múltiples ocasiones, más destructores que los propios terremotos.

Aunque la mayoría de los grandes tsunamis se produce en la cuenca del Pacífico (Indonesia, diciembre de 2004, de magnitud 9, que provocó más de 150.000 víctimas mortales en 11 países), las costas españolas son también zonas de riesgo; en 1755 un tsunami formado por el maremoto que destruyó Lisboa, dañó también Cádiz y destruyó Conil, en esta provincia, causando 1.000 muertos.

3.- RIESGOS GEOLOGICOS PRODUCIDOS POR PROCESOS GEODINAMICOS EXTERNOS

Son aquellos que se originan de forma natural en la superficie terrestre o muy cerca de ella, habitualmente en estrecha dependencia con el clima.

Entre ellos destacamos:

• Movimientos en masa

• Subsidencias Naturales

• Subsidencias kársticas.

• Licuefacción

• Inundaciones (riesgo geoclimático).

3.1) Movimientos en masa o gravitacionales

Son desplazamientos en masa del terreno: en las zonas de la superficie terrestre de cierta pendiente los materiales descienden ladera abajo en un proceso que se denomina descenso gravitacional.

Pueden tener efectos catastróficos en dos sentidos:

- Efecto directo sobre personas (víctimas mortales) y bienes (pérdidas económicas)

- Interfieren en otros sistemas (fluvial, glaciar, embalses, etc.); p. ej. la inundación provocada por la intercepción en un río de materiales deslizados de laderas.

Se pueden producir por causas muy diversas, unas naturales y otras inducidas por la actividad humana:

- Socavamiento de la base de una ladera (construcción de taludes en carreteras)

- Sobrecarga de la parte superior de un talud con materiales construcción y otros vertidos.

- Laderas de pendiente acusada.

- Reducción de la coherencia del suelo por deforestación.

- Saturación del terreno por exceso de agua.

- Vibraciones de un terremoto.

3.1.1.-Tipos de movimientos en masa

Se reconocen tres mecanismos de movimientos en masa:

• Desprendimientos (caída de rocas).

• Deslizamientos

• Flujos.

En todos los casos el motor es la gravedad y los factores condicionantes: el agua, la litología, la fracturación de las rocas, la pendiente y los ciclos hielo-deshielo.

1. Desprendimientos: supone la caída rápida de grandes o pequeños bloques de piedra u otros materiales situados en zonas potencialmente inestables. Pueden estar producidas por efecto de la erosión, las vibraciones de un terremoto o por el hielo producido en las grietas. Generalmente tienen lugar en taludes escarpados. Proceso muy rápido y especialmente activo en las paredes escarpadas de las montañas o acantilados.

El desprendimiento o caída puede ser de material individualizado o en masa (avalancha de rocas). En el primer caso hay cierta clasificación por tamaños y, en el segundo, la distribución por tamaños es caótica.

Al pie de las paredes rocosas se acumulan estos materiales y forman, en el primer caso, los canchales y, en el segundo, avalanchas de rocas. La formación de canchales se ve favorecida por el tipo de roca, ciertas estructuras de las mismas (diaclasas, planos de estratificación) y por ciertas condiciones climáticas (heladas).

2. Deslizamientos: se producen por socavamiento de la base, sobrecarga de la parte superior o por precipitaciones torrenciales o de larga duración. La existencia de capas de arcilla hace que, al empaparse de agua y volverse deslizantes, los materiales superiores se desplacen sobre ellas.

Se trata del movimiento de grandes cantidades de material que se desliza a lo largo de una superficie y no sufre deformación interna. Esta superficie de deslizamiento en rocas poco consolidadas puede tener forma curva (deslizamiento rotacional). Las capas, una vez desplazadas, quedan inclinadas hacia atrás, conservando su estructura inicial.

Mecanismo Tipo de movimiento Depósitos Tipo de Material

1.Desprendimiento

- Avalancha de rocas

(Desprendimiento masivo de grandes bloques de rocas)

- Caída de fragmentos individuales

(Desprendimiento de rocas de pequeño tamaño, partícula a partícula)

Avalancha de rocas

Canchales

Roca competente

Roca competente

2.- Deslizamiento Rotacional Traslacional

Bloques de terreno desplazados, pero conservando su estructura inicial

Rocas poco consolidadas

3.- Flujo - Flujos de tierra - Solifluxión

Materiales des- ordenados y sin clasificar.

La masa de tierra desplazada pierde su estructura inicial.

Tierras y materiales sueltos.

4.- Reptación

superficial Superficial

Se manifiestan en forma de pequeñas ondulaciones o terracillas en el terreno

3. Flujo: cuando el material se desplaza pendiente abajo en forma de un flujo viscoso. Consiste en la fluencia del material con abundante cantidad de agua. En este tipo de movimiento en masa, los cuerpos desplazados sufren deformación interna. Puede hablarse de:

•Flujos de tierra: las laderas de naturaleza arcillosa durante las épocas de lluvias (o deshielo) se saturan de agua y el material forma flujos de tierra (argayos) que se deslizan rápidamente hacia abajo. El material que fluye forma una masa en forma de lengua, dejando una cicatriz de despegue en la ladera.

•La solifluxión es un proceso lento que tiene lugar en las áreas periglaciares, en donde en verano queda el suelo congelado en profundidad, y en la superficie (capa activa) se deshiela, queda embarrado y desciende lentamente incluso en pendientes de sólo 2 o 3 grados.

4. La reptación es un movimiento lento ladera abajo, partícula a partícula. Este movimiento es activo incluso en pendientes suaves. Está involucrado todo el suelo y es una acción continua, por lo que el volumen total del material desplazado durante un largo período de tiempo es enorme. Es el resultado de cambios de volumen debidos a la alternancia de secarse o humedecerse, congelarse o descongelarse. Las partículas del suelo son levantadas en ángulo recto respecto a la pendiente cuando se humedecen o congelan y caen verticalmente cuando el suelo se seca o deshiela. Esté fenómeno inclina árboles, postes, vallas y todo lo que encuentra a su paso.

En las laderas de algunos volcanes se producen flujos de derrubios que se denominan

A: Deslizamiento rotacional; B: Deslizamiento en masa; C: Deslizamiento de bloques; D:

Desprendimiento; E: Vuelco; G: Avalancha; F: Flujo de tierra (colada de barro); I: Reptación; J: Extensión lateral.

3.1.3.- Predicción y prevención

La predicción espacial en más sencilla que la temporal, se basan en:

- Observación de las formas de erosión, ya que los grandes desplazamientos suelen dejar cicatrices, depresiones, etc., sobre el terreno.

- Observar los desplazamientos de la vegetación

- Observación de las formas de los depósitos producidos.

- Observación de grietas en el suelo.

- Laderas de pendientes acusadas.

- Existencia de materiales no consolidados.

Una vez delimitadas las zonas, se establecen "Mapas de Riesgo".

La prevención se puede realizar a nivel de:

a) Medidas no estructurales: la "Ordenación del Territorio", apoyada en Mapas de Riesgo y planes de Protección Civil, ante la producción de los agrietamientos.

b) Medidas estructurales (realización de obras):

• Drenajes: superficiales y subterráneos

• Construcción de muros y contrafuertes

• Modificar la pendiente del terreno mediante aterrazamientos.

• Revegetación de las laderas.

• Recubrimiento de las laderas con mallas y cemento.

• Anclajes diversos.

Medidas estructurales preventivas: a) Drenajes; b) Anclajes, muros y contrafuertes.

3.1.4.- Áreas de riesgo gravitacional en España

En España, los movimientos en masa afectan básicamente a las zonas montañosas del Cantábrico, cadena Bética, Levante y Canarias.

3.2) SUBSIDENCIAS NATURALES E INDUCIDAS

Son hundimientos bruscos del terreno de tamaño variable, que dan lugar a la destrucción de construcciones situadas sobre ellos.

Su origen puede ser diverso:

a) Subsidencias kársticas: se producen por el hundimiento de cavidades situadas en rocas solubles: calizas, yesos y sales.

b) Subsidencia hidrogeológica: tienen lugar por la extracción de agua del subsuelo.

c) Subsidencia por minas: se producen por el hundimiento de galerías mineras. Son frecuentes en la zona de nuestra cuenca minera (P.ej. Moreda de Aller)

Las dos últimas son provocadas por el hombre, por lo que se les denomina subsidencias inducidas.

d) Subsidencia sísmica: más conocida por licuefacción, se produce durante terremotos fuertes al perder limos y arenas saturados de agua, su capacidad de sustentación. Solo es relativamente frecuente en California.

3.2.1.- Predicción y prevención

La predicción es problemática, tanto en el espacio como en el tiempo. Pueden utilizarse para ello técnicas de microgravimetría, sondeos, etc., que nos pueden indicar zonas de riesgo. Los Mapas de Riesgo, si existen, pueden alertarnos del riesgo.

3.3) RIESGOS METEOROLOGICOS: VIENTOS, INUNDACIONES Y ALUDES

Vendavales, huracanes e inundaciones son tres caras del mismo fenómeno: la producción en la troposfera de un gradiente excepcional de presión o de temperatura que genera vientos de gran velocidad o precipitaciones muy intensas.

En los países que se encuentran en latitudes medias, los vendavales no son peligrosos. A pesar de ello, en el norte de España (San Sebastián, Asturias, Santander) se han registrado vientos cercanos a los 190 km/h (por encima de 75 km/h la peligrosidad del viento se define como alta). A pesar de ello, son las inundaciones las que más víctimas y pérdidas económicas causan.

Los aludes son rápidos desplazamientos, ladera abajo, de masas de nieve que arrasan, a su paso, todo lo que encuentran. Se producen frecuentemente después de importantes nevadas seguidas de aumentos de temperatura. Tienen importancia en zonas de alta montaña, bloquean carreteras, arrasan bosques, edificaciones y pueden ocasionar daños personales en caso de pistas de esquí y zonas muy frecuentadas. La forma de evitar riesgos consiste en adoptar medidas estructurales que impidan el desplazamiento de la masa de nieve o protejan estructuras (vallas, túneles), detectar las posibles zonas de riesgo o incluso provocar el alud en momentos concretos para que no produzcan daños personales. En España, tienen especial importancia en los Pirineos y en menor medida en la Cordillera Cantábrica.

Las inundaciones constituyen un riesgo geoclimático originado por la combinación de clima y ríos.

Los ríos poseen un lecho menor, el canal o cauce normal, que es el que utilizan normalmente, y un lecho mayor o llanura de inundación que es el que ocupan en caso de grandes crecidas, afectando a todo tipo de estructuras situadas en el mismo.

Principales causas de las inundaciones

- Lluvias torrenciales, por ejemplo, debido a la “Gota fría”.

- Huracanes

- Fusión rápida de la nieve debido a aumentos bruscos de temperatura o actividad volcánica.

- Deshielo en las cuencas de ríos caudalosos.

- Limitación del desagüe de los ríos en zonas costeras.

- Obstrucciones en los cauces producidos por deslizamientos de ladera con formación de presas naturales.

- Roturas de presas.

- Tsunamis.

- Destrucción de la vegetación, lo que modifica el clima y el régimen de los ríos, haciéndolos de tipo torrencial.

3.3.1.- Riesgo de inundaciones en España

En España, las inundaciones son tradicionalmente peligrosas en la vertiente mediterránea, sobre todo con la aparición de "gotas frías", que son capaces de originar intensas precipitaciones. El riesgo vendrá determinado juntamente con la geomorfología de la cuenca fluvial.

Son especialmente peligrosas las "ramblas" mediterráneas, cauces secos la mayor parte del año, capaces de transformarse en una avalancha de lodo y piedras en pocos minutos, arrastrando todo tipo de construcciones que encuentra a su paso, así como los torrentes, claro ejemplo lo tenemos con lo sucedido en Biescas (Huesca) en 1966.

No obstante, no solo en estas zonas se producen inundaciones, recuérdese la ocurrida en el País Vasco, en 1983.

3.3.2.- Predicción.

La predicción espacial es sencilla, basta un simple estudio geomorfológico. Además en España se conocen históricamente los puntos conflictivos, trazándose a partir de ellos Mapas de Riesgo.

La predicción temporal es mucho más difícil y costosa, uno de los métodos a utilizar consiste en una red de pluviógrafos y presas con sistemas de medida, que transmiten sus datos a un computador, donde son procesados y de esa forma va conociéndose la evolución del riesgo.

El disponer de un buen sistema de previsión meteorológico que permita detectar con suficiente antelación las "gotas frías", es de gran ayuda.

3.3.3.- Para la prevención, se pueden tomar:

b) Medidas estructurales: se basan en:

- Construcción de presas para la contención de las avenidas.

- Canalización de los ríos a su paso por los núcleos urbanos.

- Eliminación de puentes y estructuras capaces de convertirse en presas en el caso de avenidas.

- Reforestación de las cuencas fluviales y conservación de suelos para aumentar la infiltración y retención de las agua (disminuir la escorrentía).

- Ensanchamiento de cauces

3.4) RIESGOS EROSIVOS

RIESGOS EN LA ZONA LITORAL. PREDICCIÓN Y PREVENCIÓN

La erosión- sedimentación costera o dinámica litoral, es un proceso que afecta a todas las superficies emergidas y que en la línea de costa se complica debido a que es una zona donde confluyen varios agentes erosivos (ríos, viento, oleaje) y sedimentarios (Deltas, corrientes litorales). Reviste gran importancia para España, dada la abundancia de costas que presenta. Entre sus efectos destacamos:

- Retroceso de acantilados: no hay que olvidar que la franja litoral se ha convertido en un área de enorme demanda urbanística, tanto si la costa es baja como si es acantilada. Es un proceso que se desarrolla lentamente, pero que puede convertirse en una verdadera catástrofe.

Las acciones que se emprenden en contra de ello consisten en la creación de muros en la base del acantilado, aunque, dada la potencia de las olas, solo retrasan parcialmente sus efectos.

- La erosión de playas: se produce por el arrastre masivo de la arena a consecuencia de temporales y mareas. Cobra importancia al perder la playa el potencial turístico que presentaba. En muchos casos, la realización de playas, con elevado coste económico, es algo efímero al no tener en cuenta los naturales movimientos de arena a lo largo de la costa y duran hasta el próximo temporal. La creación de muros, para desviar corrientes y oleaje ayudan a evitar su erosión.

- Sedimentación en zonas costeras: caso contrario al anterior, colmata estuarios, rías y puertos (ría de Avilés, puerto de Candás)

En ambos casos la predicción es factible, tanto espacial como temporal y la prevención pasa por la Ordenación del Litoral, legislación adecuada (Ley de Costas 22/1988) y la realización de diques, espigones y rompeolas, depósitos de arena y dragados, aunque, dado el desconocimiento profundo de la dinámica litoral, dada su complejidad, las medidas que se adopten pueden dar resultados inesperados y muchas veces con efectos contrarios a los deseados.

La ley de Costas establece que son bienes de dominio público “las zonas marítimo –terrestres comprendidas entre los límites de la bajamar hasta la zona costera alcanzada por las olas en los mayores temporales, que comprenden playas, albuferas, marismas, dunas, recursos del mar, terrenos ganados al mar, acantilados, islotes, etc.”. Establece, además, unas normas sobre la ocupación de determinadas zonas:

• Zona de servidumbre de protección, que se extiende 100 m. tierra adentro, donde se prohíbe cualquier uso, salvo la instalación de servicios de utilidad pública. Dentro de esta área existen otras dos: una de servidumbre de paso, situada en los 6 primeros metros próximos al mar, y otra de acceso al mar, ambas libres y gratuitas.

3.5) RIESGOS GEOLOGICOS INDUCIDOS

Son aquellas situaciones o procesos inducidos por el hombre en el medio geológico que suponen un riesgo para las comunidades.

En ellos se incluyen los asociados a rotura de presas, la contaminación de aguas y suelos, el agotamiento de recursos geológicos, las subsidencias inducidas y los riesgos mineros.

Destacamos:

Rotura de presas:

- Presa de Tous (Valencia), otoño de 1981.

- Presa de Vaiont, 1961, donde el deslizamiento de una ladera en el vaso de la presa produjo una gran ola que la desbordó arrasando los terrenos y ciudades que encontró, matando a unas 3.000 personas

(http://es.youtube.com/watch?v=uqkFXm2HtMA).

Riesgos en la Presa de Itoiz (Navarra) http://www.eitb.com/itoiz/es/eitb24_itoiz_es.asp

Riesgos mineros:

• Invasión de acuíferos

• Grisú

• Derrabes de carbón.
