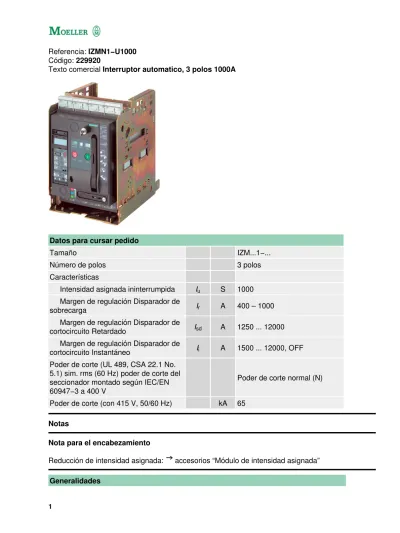

Referencia: IZMN1−U1000 Código: 229920

Texto comercial Interruptor automatico, 3 polos 1000A

Datos para cursar pedido

Tamaño IZM...1−...

Número de polos 3 polos

Características

Intensidad asignada ininterrumpida Iu S 1000 Margen de regulación Disparador de

sobrecarga Ir A 400 – 1000

Margen de regulación Disparador de

cortocircuito Retardado Isd A 1250 ... 12000 Margen de regulación Disparador de

cortocircuito Instantáneo Ii A 1500 ... 12000, OFF Poder de corte (UL 489, CSA 22.1 No.

5.1) sim. rms (60 Hz) poder de corte del seccionador montado según IEC/EN 60947−3 a 400 V

Poder de corte normal (N) Poder de corte (con 415 V, 50/60 Hz) kA 65

Notas

Nota para el encabezamiento

Reducción de intensidad asignada: accesorios “Módulo de intensidad asignada” Generalidades

(2)

Normas y disposiciones CEI/EN 60947, VDE 0660

Resistencia climática CEI/EN 60947−2−30

Temperatura ambiente

Almacenaje °C −40 – 70 (dispositivo con visor

de cristal líquido hasta 55 °C)

al aire °C −25 – 70 (dispositivo con visor

de cristal líquido hasta 55 °C)

Categoría de empleo b

Grado de protección

IP20, IP41 con marco de estanqueidad para puertas, IP55 con tapa protectora Sentido de alimentación de la

corriente cualquiera

Contactos principales

Intensidad asignada = Intensidad

asignada ininterrumpida In = Iu A 1000

Tensión asignada soportada al

impulso Uimp V AC 12000

Tensión asignada de empleo Ue V AC 690 Módulo en red IT hasta U = 440 AC IIT kA 23 Categoría de sobretensión/grado de

contaminación III/3

Tensión asignada de aislamiento Ui V 1000 Poder de corte

Poder asignado de cierre en cortocircuito

hasta 440 V 50/60 Hz Icm kA 143

hasta 690 V 50/60 Hz Icm kA 105

Poder asignado de corte en cortocircuito Icn

Icu IEC/EN 60947 Ciclo de ensayo O−t−CO

hasta 440 V 50/60 Hz Icu kA 65

hasta 690 V 50/60 Hz Icu kA 50

Ics IEC/EN 60947 Ciclo de ensayo O−t−CO−t−CO hasta 440 V 50/60 Hz Ics kA 65 hasta 690 V 50/60 Hz Ics kA 50 Tiempos de conexión Tiempo de apertura ms 38 Tiempo de cierre ms 35 Tiempo de cierre ms 80

(3)

Tiempo total de corte ms 73

Tiempo total de corte ms Aprox.50

Longevidad

Mecánica, sin mantenimiento Maniobras 10000 Mecánica, con mantenimiento Maniobras 20000 Eléctrica, sin mantenimiento Esquemas

de contactos 10000 Eléctrica, con mantenimiento Maniobras 20000 Frecuencia de maniobra máxima

Ejecución 690 V Maniobras/h 60

Pausa mínima entre el disparo mediante disparador de sobrecarga y la próxima conexión

ms 80 Disipación de potencia en intensidad

asignada In con carga simétrica de tres fases Montaje fijo W 100 Técnica extraíble W 195 Peso Montaje fijo De 3 polos kg 43 De 4 polos kg 50 Técnica extraíble De 3 polos kg 70 De 4 polos kg 84

Unidad de control electrónica Protección de sobrecargas L

Margen de regulación Ir S 0.4 – 1.0 × In

Tiempo de retardo tr a

6 × Ir con regulación del grado de

inercia en I2t tr s 2 ... 30

6 × Ir con regulación del grado de

inercia en I4t tr s 1 ... 5

Sensible a defecto de fase sólo a tsd = 20 (protección de motores) ms.

Memoria térmica activable/desactivable

Exactitud de medida del disparador de sobreintensidad

Funciones de protección según IEC/EN

60947,amperímetro 5 %, función de medición tamaños básicos 1 %, funciones de medición tamaños derivados

(4)

3 % Dispositivo de protección contra

cortocircuito de corto retardo S

Margen de regulación Isd A 1.25 – 12 × In

Retardo tsd ms 20 (protección de motores),

100, 200, 300, 400, OFF

I2tsd a 12 × In tsd ms 100, 200, 300, 400, OFF

Función Con opción “IZM−XEM−ZSI”

Protección contra cortocircuitos sin retardo I

desconectable OFF

Margen de regulación Ii S 1.5 × In ... 0.8 × Ics (max. 0.8 ×

Ics), OFF: Ics = Icw (0.5 s) Protección de conductor neutro N

Margen de regulación

0 %, 50 %, 100 % de In, activable/desactivable con interruptor deslizante Protección contra defecto a tierra G

Módulo instalable posteriormente Margen de regulación de la

intensidad de respuesta Ig para el disparador

Ig A OFF, 100, 300, 600, 900, 1200

Margen de regulación de la intensidad de respuesta Ig para la alarma

Ig A 100, 300, 600, 900, 1200

Tiempo de retardo tg ms 100, 200, 300, 400, 500

Función de disparo activable/desactivable

Función de alarma –

Función Con opción “IZM−XEM−ZSI”

Detección de la intensidad de

defecto a tierra mediante conversión de la intensidad total con

transformador de módulo neutro interno o externo

sí, conmutable

Detección de la intensidad de defecto a tierra mediante un

transformador externo de conductor de protección sí, conmutable Secciones de conexión Barra Cu Montaje fijo Blanco mm 1 × 60 × 10

(5)

Negro mm 1 × 60 × 10 Técnica extraíble Negro mm 1 × 60 × 10 Blanco mm 1 × 60 × 10 Notas Posición de montaje Generalidades

Nota para el encabezamiento

Reducción de intensidad asignada: accesorios “Módulo de intensidad asignada” Notas

Los interruptores IZM...−4−A(V)... sin protección contra sobrecarga en el 4° polo no son adecuados para redes IT.

100432539 Dimensiones

(6)
(7)
(8)
(9)

Sección de puerta para la tapa frontal

empleando el marco de estanqueidad para puertas Superficie de montaje

Medio IZM/IN tapa frontal

8 taladros de montaje para marcos de estanqueidad 3 orificios de montaje para el enclavamiento de la puerta Dimensiones

(10)

Sección de puertas con protección de los cantos Sección tras el montaje de la protección de los cantos Espacio de montaje para retirar las cámaras de corte

Ranuras (4 mm de anchura, 5 mm de profundidad) para apoyar las tablas de separación de fase en la instalación

Conectores para conductores auxiliares en la técnica de bornes roscados Conector para conductores auxiliares con borne de resorte

Medida para la superficie interior de la puerta del sistema de mando cerrada Puntos de fijación para el montaje de interruptores automáticos en la instalación Enclavamiento en posición desenchufado (accesorio opciona)

Accionamiento por llave (accesorio opcional) Orificios de fijación, 10 mm

Superficie de conexión

Borde superior del interruptor automático ... sólo ejecución AC 1000 V. IZM en la posición de enchufado

IZM en la posición de verificación IZM en la posición de desenchufado

Con la técnica de conexión frontal, es necesario que en la instalación se levante un mamparo entre la barra y la cámara de extinción.

(11)

Disparo L

Las curvas características son vigentes para un interruptor automático IZMH2−..., 440 V, con módulo de protección de defecto a tierra.

Disparo S Disparo I

Disparo por defecto a tierra

Disparo G con opción (+)IZMU−XT(A) ¹) IZM...1−...: 100 ... 1200 A

IZM...2−...: 100 ... 1200 A IZM...3−...: 400 ... 1200 A Curva característica

(12)

L = disparo de sobrecarga con retardo dependiente de la intensidad S = disparo de cortocircuito con retardo de corta duración

I = disparo de cortocircuito instantáneo

N = disparo de sobrecarga de conductor neutro G = Disparo por defecto a tierra

(13)

Unidad de control para la protección universal Curva característica

(14)

Disparo G

(G = Disparo por defecto a tierra) Opción (+)IZMU−XT(A)

Moeller GmbH, Hein−Moeller−Str. 7−11, D−53115 Bonn

E−Mail: catalog@moeller.net, Internet: www.moeller.es, http://catalog.moeller.net/es © 2006 by Moeller GmbH. Sujeto a cambios sin previo aviso. HPL−C 2007 E V1.1
