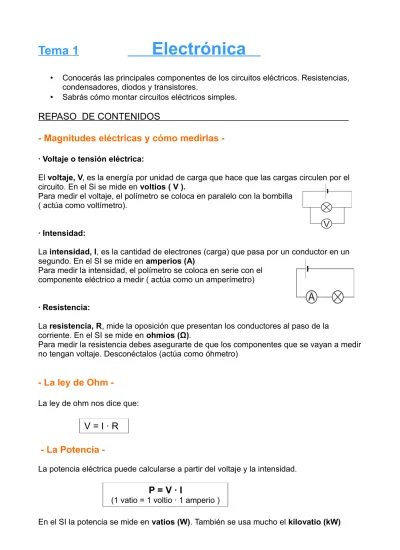

Tema 1

Electrónica

• Conocerás las principales componentes de los circuitos eléctricos. Resistencias, condensadores, diodos y transistores.

• Sabrás cómo montar circuitos eléctricos simples.

REPASO DE CONTENIDOS

Magnitudes eléctricas y cómo medirlas

-· Voltaje o tensión eléctrica:

El voltaje, V, es la energía por unidad de carga que hace que las cargas circulen por el circuito. En el Si se mide en voltios ( V ).

Para medir el voltaje, el polímetro se coloca en paralelo con la bombilla ( actúa como voltímetro).

· Intensidad:

La intensidad, I, es la cantidad de electrones (carga) que pasa por un conductor en un segundo. En el SI se mide en amperios (A)

Para medir la intensidad, el polímetro se coloca en serie con el componente eléctrico a medir ( actúa como un amperímetro)

· Resistencia:

La resistencia, R, mide la oposición que presentan los conductores al paso de la corriente. En el SI se mide en ohmios (Ω).

Para medir la resistencia debes asegurarte de que los componentes que se vayan a medir no tengan voltaje. Desconéctalos (actúa como óhmetro)

La ley de Ohm

-La ley de ohm nos dice que:

V = I · R

La Potencia

-La potencia eléctrica puede calcularse a partir del voltaje y la intensidad.

P = V · I

(1 vatio = 1 voltio · 1 amperio )

(2)

Conectando componentes eléctricos

-Circuito en serie

· Intensidad. Es siempre la misma en cualquier punto del circuito, ya que los electrones solo tienen un cambio por el que ir:

I = cte

· Voltaje. La energía con la que discurren los electrones se tiene que repartir entre la tres bombillas:

V = V1 + V2 + V3

· Resistencia equivalente del circuito. Se suman las resistencias montadas en el circuito:

R = R1 + R2 + R3

Circuito en paralelo

· Intensidad. Va variando en función de la resistencia que atraviesan los electrones. A menor resistencia, la intensidad que pasa es mayor:

I = I1 + I2 + I3

· Voltaje. Es el mismo en cada rama del circuito:

V = cte

· Resistencia equivalente del circuito. Se calcula así:

R = 1 1 + 1 + 1 R1 R2 R3

Componentes de un circuito electrónico

Relés

-El relé es un dispositivo electromecánico, que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico.

(3)

- Resistencias

-La resistencia eléctrica es la dificultad que presentan los materiales al paso de la corriente Sirven para:

· Limitar o regular la cantidad de corriente por el circuito.

· Proteger algunos componentes, por lo que no debe circular una intensidad de corriente elevada.

Las resistencias llevan impresos unos códigos de colores para identificar su valor en ohmios.

Los potenciómetros son resistencias variables. Varían su resistencia entre cero ohmios y un valor máximo que aparece indicado en el componente.

Resistencias variables con la temperatura NYC y PTC

NTC: (Negative Temperature Coefficient) Si la temperatura aumenta, la resistencia disminuye.

PTC: (Positive Temperature Coefficient) Si la temperatura aumenta, la resistencia aumenta.

Resistencias variables con la luz: LDR

Las resistencias LDR disminuyen mucho su valor cuando aumenta la cantidad de la luz que incide sobre ellas. Su resistencia pasa de miles de ohmios a solo unas decenas.

(4)

Condensadores

-Los condensadores son elementos que permiten almacenar electricidad y utilizarla cuando se necesite.

La relación entre la carga eléctrica que almacena un condensador y el voltaje al que está sometido se llama

capacidad.

Fundamentalmente se emplean dos tipos de condesadores: cerámicos y electrolíticos.

Los condensadores electrolíticos tienen polaridad. El polo positivo de la pila tiene que unirse al polo positivo del condensador, y el negativo de la pila, al negativo del

condensador.

Sobre su superficie, los condensadores llevan indicados los valores de capacidad y voltaje máximos que pueden soportar.

Semiconductores. Diodos

-Los materiales semiconductores son aquellos que pueden llegar a conducir la electricidad si reciben energía externa.

Para mejorar las propiedades de los semiconductores se les somete a un proceso de impurificación, o dopaje, consistente en introducir átomos de otras sustancias. Según la impureza, los semiconductores pueden ser: Tipo P y Tipo N

El diodo LED

-Un tipo de diodo muy usado es el LED (Light Emitting Diode), que significa diodo emisor de luz.

Transistores

-El transistor es, sin duda, el componente electrónico más importante y el mas utilizado.

Está formado por tres capas de material semiconductor,

en las que colocamos tres terminales y después encapsulamos para que puedan montarse en un circuito.

Según las capas de semiconductor que empleemos, podemos obtener dos tipos diferentes de transistores: NPN y PNP

Los terminales en los transistores se denominan:

(5)

EJERCICIOS DE REPASO

1- Una plancha de 22 ohmios se conecta a la red de 220V ¿Qué intensidad circula por su resistencia?

2- Calcula cúanto cuesta ver una película de 1h 30min en un televisor de 300w. (Dato: 0,15€/kWh)

3- Una bombilla consume 1 W cuando la conectamos a 1,5 V. Calcular: a) La Intensidad I que circula.

b) La resistencia eléctrica del filamento.

4- Calcular la Intensidad que circula por tres bombillas de 220V y 40 W, 60 W, 100 W. 5- Una resistencia de 10la conectamos a 10 V. Calcular la Intensidad que circula, la potencia y calcular la energía consumida si la resistencia la dejamos conectada durante 24 horas.

6- Punto de luz conmutado. Diseñar un circuito para encender y apagar tres lámparas en paralelo desde dos sitios distintos, mediante dos conmutadores.

7- Hallar la resistencia total y la intensidad que circulará por cada una de ellas en el siguiente circuito eléctrico.

8- En el siguiente circuito eléctrico hallar la resistencia total y la intensidad total

9- Averigua el voltaje que ha de tener cada una de las pilas para que se cumplan los siguientes esquemas
