CDU: 621.882.215 MC 02.07-492 1985-043 -1-
Norma Técnica
Ecuatoriana
TORNILLERIA.
ALOJAMIENTO PARA CABEZAS DE
TORNILLOS CILINDRICOS.
REQUISITOS DIMENSIONALES
INEN 1 297
1. OBJETO
1.1 Esta norma establece las dimensiones de los alojamientos para cabezas de tornillos con cabeza
cilíndrica.
2. ALCANCE
2.1 Esta norma se aplica a alojamientos destinados a cabezas de tornillos según las Normas INEN 1
270 y 1 311 y similares.
3. TERMINOLOGIA
3.1 La terminología aplicable a esta norma se establece en la Norma INEN 1 244.
4. SIMBOLOGIA
4.1 El significado de los símbolos utilizados en esta norma se establece en la Norma INEN 1 257.
5. DISPOSICIONES GENERALES
5.1 Dimensiones
5.1.1 La Tabla 1 establece las dimensiones para los alojamientos destinados a las cabezas de forma
cilíndrica de tornillos normalizados. Se distinguen tres formas: H, J y K, de acuerdo a la profundidad
requerida para diferentes aplicaciones.

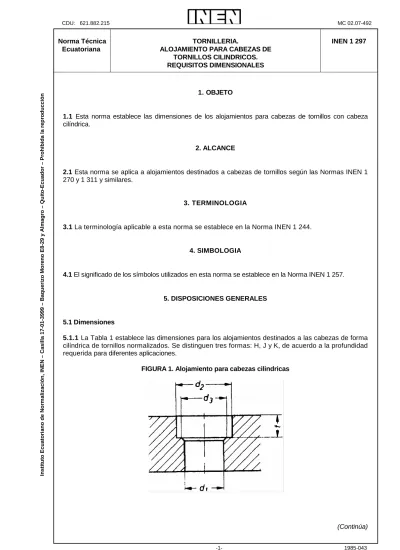

FIGURA 1. Alojamiento para cabezas cilindricas
(Continúa)
In s ti tu to E c u a to ri a n o d e N o rm a li z a c ió n , IN E N – C a s il la 1 7 -0 1 -3 9 9 9 – B a q u e ri z o M o re n o E 8 -2 9 y A lm a g ro – Q u it o -E c u a d o r – P ro h ib id a l a r e p ro d u c c ió n
NTE INEN 1 297
1985-043 -2-
TABLA 1. Alojamientos para cabezas cilíndricas de tornillos. Dimensiones (mm)
Diámetro del tornillo 1 1,2 1,4 1,6 1,8 2 2,5 3 3,5 4 5 6 8 d1 serie 1 H13 1,2 1,4 1,6 1,8 2,1 2,4 2,9 3,4 3,9 4,5 5,5 6,6 9 Serie 2 H12 1,1 1,3 1,5 1,7 2 2,2 2,7 3,2 3,7 4,3 5,3 6,4 8,4 d2 H13 2,2 2,5 2,8 3,3 3,8 4,3 5 6 6,5 8 10 11 15 d3 - - - - h 0,8 0,9 1 1,2 1,5 1,6 2 2,4 2,9 3,2 4 4,7 6 j - - - 3,4 4,2 4,8 6 K - - 1,6 1,8 - 2,3 2,9 3,4 - 4,6 5,7 6,8 9 tolerancia +0.1 0 +0.2 0 +0.4 0 Diámetro del tornillo 10 12 14 16 18 20 22 24 27 30 33 36 42 48 Serie 1 H 13 11 13,5 15,5 17,5 20 22 24 26 30 33 36 39 45 52 d1 Serie 2 H 12 10,5 13 15 17 19 21 23 25 - - - - d2 H 13 18 20 24 26 30 33 36 40 43 48 53 57 66 76 d3 - 16 18 20 22 24 26 28 33 36 39 42 48 56 H 7 8 9 10,5 11,5 12,5 13,5 14,5 - - - - J 7,5 8,5 9,5 11,5 12,5 13,5 14,5 15,5 17,5 19,5 21,5 23,5 - - t K 11 13 15 17,5 19,5 21,5 23,5 25,5 28,5 32 35 38 44 50 Tolerancia +0.4 0 +0.6 05.2 Tolerancias
5.2.1 Las tolerancias necesarias constan en la Tabla 1; las demás deben tomarse de acuerdo a la Norma
INEN 138.
5.3 Denominación
5.3.1 Un alojamiento para tornillos según esta norma se denomina por:
a) la palabra "alojamiento"
b) el número de esta norma
c) la abreviación de la forma (H, J, K)
d) la abreviación de la serie del agujero pasante (1-2)
e) el diámetro nominal del tornillo.
NTE INEN 1 297 1985-043 -3-
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 138
Variaciones permisibles en dimensiones sin indicación de tolerancia.
INEN 1 244 Tornillería. Tornillos, tuercas y accesorios. Terminología.
INEN 1 257 Tornillería. Dimensiones fundamentales y simbología.
INEN 1 270 Tornillería. Tornillo de cabeza cilíndrica ranurada. Dimensiones.
INEN 1 311
Tornillería. Tornillo autorroscante con cabeza cilíndrica baja ranurada y extremo AB ó B.
Dimensiones.
Z.2 BASES DE ESTUDIO
INFORMACIÓN COMPLEMENTARIA
Documento:
NTE INEN 1 297
TITULO: TORNILLERÍA. ALOJAMIENTOS PARA CABEZAS
DE
TORNILLOS
CILÍNDRICOS.
REQUISITOS
DIMENSIONALES.
Código:
MC 02.07-492
ORIGINAL:
Fecha de iniciación del estudio:
1981-01-01
REVISIÓN:
Fecha de aprobación anterior por Consejo Directivo
Oficialización con el Carácter de
por Acuerdo No.
publicado en el Registro Oficial No.
Fecha de iniciación del estudio:
Fechas de consulta pública: de 1982-08-28 al 1982-10-11
La Dirección General, considerando la necesidad de contar con normas que regulen la producción, la
comercialización y el empleo de tornillos y tuercas en la industria metal-mecánica, dispuso la elaboración de esta
norma.
Por no haberse presentado observaciones importantes ni de fondo, la Dirección General no consideró necesario
convocar a un Subcomité Técnico de estudio.
Subcomité Técnico:
Fecha de iniciación:
Fecha de aprobación:
Integrantes del Subcomité Técnico:
NOMBRES:
INSTITUCIÓN REPRESENTADA:
Otros trámites: ♦
6Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de
OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada
mediante Acuerdo Ministerial No. 03 612 de 2003-12-22, publicado en el Registro Oficial No. 248 del
2004-01-09
El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1986-04-24
Oficializada como: Obligatoria Por Acuerdo Ministerial No. 332 de 1986-06-06
Registro Oficial No. 486 de 1986-07-24
