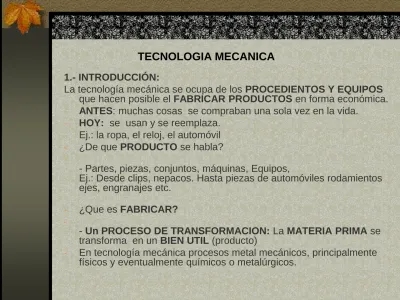

TECNOLOGIA MECANICA
1.- INTRODUCCIÓN:
La tecnología mecánica se ocupa de los
PROCEDIENTOS Y EQUIPOS
que hacen posible el
FABRICAR PRODUCTOS
en forma económica.
-ANTES
: muchas cosas se compraban una sola vez en la vida.
-
HOY:
se usan y se reemplaza.
-Ej.: la ropa, el reloj, el automóvil
-¿De que
PRODUCTO
se habla?
-- Partes, piezas, conjuntos, máquinas, Equipos,
Ej.: Desde clips, nepacos. Hasta piezas de automóviles rodamientos
ejes, engranajes etc.
-
¿Que es
FABRICAR?
--
Un PROCESO DE TRANSFORMACION:
La
MATERIA PRIMA
se
transforma en un
BIEN UTIL
(producto)
-
En tecnología mecánica procesos metal mecánicos, principalmente
físicos y eventualmente químicos o metalúrgicos.
¿Que CARACTERISTICAS tienen esos productos? - Son intercambiables: todos con todos.
- PERO: no hay dos productos IGUALES.
¿Como se hacen ECONÓMICOS? Se fabrican: - Lo mas RAPIDAMENTE posible.
- Lo mas FACILMENTE posible
- Con los materiales mas económico que se pueda, - Con mano de obra mínima (barata)
INTERCAMBIABLES: Para ARMAR un conjunto no es necesario buscar parejas, todos ensamblan bien con todos.
CONDICION: Sin que por ello DEJEN DE CUMPLIR SU FUNCION por el tiempo de vida útil para el que han sido diseñados. Un ejemplo:
El automóvil; uno moderno tiene alrededor de 12.000 a 15.000 piezas. Costo : 20.000 $us.
Promedio: 1,60 $us / pieza.
¿De que materiales están hechos esos productos? - Metálicos
- Plásticos.- Se trata de darles forma mediante los procesos mecánicos - Madera, etc.
FABRICACION EN SERIE
¿ Desde cuando se fabrica en serie en el mundo?
1er intento: 1794 ELY WHITNEY fabricó 10 fusiles con piezas intercambiables. En 1798 obtuvo su primer contrato para fabricar 1000 unidades.
EN BOLIVIA. Casi nada se fabrica en serie, se hace lo necesario NUMERAR LAS PIEZAS, que así solo pueden pertenecer a un conjunto de. Exportaciones
fallidas.
¡SOLO LAS CONSUMIMOS! ¿Con que las pagamos?
DINERO (divisas), lo cual en el fondo significa TRUEQUE, necesitamos tener productos que se compren y consuman afuera para así disponer de las divisas necesarias para comprar los productos que no se fabrican en el país.
En gran medida, los productos que nos proporcionan divisas son MATERIAS PRIMAS sin valor agregado. Minerales, gas, madera en bruto. Sin embargo, los términos de este intercambio son cada vez menos convenientes: la materia prima vale cada vez menos y los productos industriales cada vez mas.
TAREA para las nuevas generaciones que se harán cargo del aparato productivo:
- Dar valor agregado a nuestras materias primas, - Dar trabajo,
- No esperar grandes puestos, - Desarrollar la iniciativa propia,
- EDUCACION UNIVERSITRIA: no contentarse con cualquier cosa.
- PROFESORES: En otros países un gran número son de dedicación exclusiva, tienen como postgrado. Preocuparse de que por lo menos salgan a conocer el ambiente industrial de otros países, y tener una:
¡ORGANIZACIÓN – BIBLIOTECA PERSONAL - COMPETENCIA!
CONTENIDO DEL CURSO:
¿Qué elementos usa la TECNOLOGIA MECANICA para lograr estos resultados?
I. - Sistemas de Unidades, - Instrumentos para medir.
II. - NORMAS para definir lo “EQUIVALENTE”
III. - MAQUINAS para fabricar esas “formas equivalentes”
- SISTEMAS para controlar que lo que se produce sea “lo equivalente”
BIBLIOGRAFÍA
- MECANICA DE TALLER Politécnico Industrial ARROYO MOLINOS, Editorial Cultural, España
- TECNOLOGÍA MECANICA: Tomos I y II Pascual Pezzano
- MATERIALES Y PROCESOS DE FABRICACIÓN: Doyle, Keyser, Leach - MATERIALES Y PROCESOS DE FABRICACIÓN, De Garmo
- DISEÑO Y ANÁLISIS DE ELEMENTOS DE MAQUINAS, Slaymaker, R.R. - PRINCIPIOS FUNDAMENTALES PARA EL DISEÑO DE MAQUINAS, Wilson, ASTME
- MANUAL DE INGENIERO MECANICO DE MARKS, Baumeister y Marks
METROLOGIA E INSTRUMENTOS DE MEDICIÓN Y CALIBRACION
Metrología.- Se define como la ciencia que estudia las sistemas de medida en mecánica, y es de uso casi continuo
- MEDIR: Determinar la magnitud de una dimensión en unidades escalares - LONGITUDES LINEALES: DIMENSION: Distancia entre dos puntos no siempre dados. Ejemplos: diámetros, profundidades, espesores etc.
- CALIBRAR: Determinar por COMPARACION si una parte o pieza es mayor o menor que la ESPECIFICADA sin que importe la magnitud (medida)
UNIDADES:
- Las unidades de uso mas frecuente en el curso serán:
UNIDADES DE LONGITUD:
- SISTEMA MÉTRICO INTERNACIONAL:
- BASE: EL METRO: Se caracteriza por ser decimal, es decir para pasar de una unidad a la siguiente, se utiliza siempre múltiplos y submúltiplos de 10 de acuerdo al sistema de prefijos del sistema ISO.
En construcción de maquinas se utiliza solamente dos unidades: el milímetro y el micrómetro como unidad básica para expresar las longitudes:
SISTEMA INGLES: Unidad Básica: La pulgada
EQUIVALENCIA: 1 pulg. = 25.4 mm. Exactamente - 1 pulgada -
½
“ -¼
“ - 1/8 “ - 1/16 “ - 1/32 “ - 1/64 “ - 1/128 “SISTEMA INGLES TECNICO: Unidad básica: la Pulgada - 1/10” = 0.1 décima de Pulg.
- 1/100” = 0.01 centésima de Pulg. - 1/1000” = 0.001 milésima de Pulg.
- 1/10.000” = 0.0001diez milésimas de Pulg. - 1/100.000” = 0.00001cien milésimas de Pulg. - 1/1.000.000” = 0.000001 millonésimas de Pulg.
ACUERDO: En el curso se usará el sistema métrico e ingles. Las medidas en milímetros solo llevan “mm” Las medidas en pulgadas solo (“) ó Pulg.
Los números usarán PUNTO en miles y COMA en decimales
UNIDADES ANGULARES:
La medición y especificación de ángulos puede hacerse en tres sistemas:
a) RADIANES: 1 radián = arco con longitud igual al radio, es decir que una vuelta completa tiene una longitud de 2r unidades de longitud por tanto el ángulo central en radianes de una vuelta completa es:
2πr
= --- = 2π radianes r
b) GRADOS (antiguo): 1° = 1/360 del ángulo central de una vuelta completa de una circunferencia; por tanto 360° = 2π rad.
Y 1 rad. = 360/ 2π grados 1° = (2π/360) rad.
c) GRADOS (nuevo):
1° = 1/400 del ángulo central de una vuelta completa por tanto:
d) UNIDADES DE VELOCIDAD ANGULAR:
1 revolución por minuto = 1 rpm vueltas por minuto 1 revolución por segundo = 1 rps = (1/60)rpm
e) UNIDADES DE TEMPERATURA:
1 grado Kelvin = 1°K (grados absolutos) 1 grado Celsius = 1°C
°C = °K – 273,16
EXACTITUD DE LAS MEDICIONES:
No es posible medir exactamente ninguna de las magnitudes físicas cuyas unidades se acaban de ver. Ello se debe principalmente a:
a) VARIABLE HUMANA: Distintas personas aprecian de forma distinta una misma medición. A ella se suman los errores involuntarios.
b) INSTRUMENTO: Cada instrumento tiene un grado de precisión que no puede ser sobrepasado. A ello se suman el desgaste, etc.
Se llama APRECIACION a una lectura “apreciada” por el operador y referida a la
menor división del instrumento. Por ejemplo, si se trata de una regla graduada en mm, la apreciación vendrá dada en 1/10 mm (a ojo)
c) TEMPERATURA: Debido a que todos los cuerpos cambian su tamaño con la temperatura a la que se encuentran es decir, se dilatan o se contraen
dependiendo de si la temperatura subió o bajó, la temperatura también influye en la exactitud de las mediciones.
