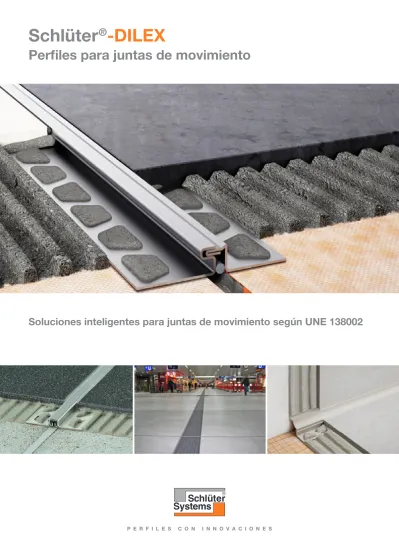

Schlüter -DILEX. Perfiles para juntas de movimiento. Soluciones inteligentes para juntas de movimiento según UNE

(1)

Perfiles para juntas de movimiento

(2)

Peatonal

Carros de la compra

Automóviles

Vehículos de carga

Carretillas elevadoras

Transpaletas

Inserción en forma de cruz

para la instalación elegante y

correcta en los encuentros de las

juntas de movimiento

(3)

GS negro RAL 9011 (sanitario “ebony“) SP melocotón suave sin RAL

(sanitario “soft peach”)

SG gris piedra sin RAL ZR marrón klinker RAL 8004 FG gris junta sin RAL PG gris medium sin RAL (sanitario “manhattan”) C crema sin RAL HB beige RAL 1019 DA antracita oscuro sin RAL G gris RAL 7030 CG amarillo RAL 1021

Colores Trend

Colores estándar

Acabados

Aluminio

anodizado

Aluminio

texturizado

BW blanco brillante RAL 9003 AE Aluminio anodizado mate natural TSI Aluminio texturizado marfil ACG Aluminio anodizado cromo brillante TSSG Aluminio texturizado gris piedra ACGB Aluminio anodizado cromo cepillado TSDA Aluminio texturizado antracita oscuro

(4)

La importancia de las juntas de movimiento

Clasifi cación de las juntas de movimiento según norma UNE 138002

Aunque no parezca, las baldosas cerámi-cas, los recrecidos de mortero e incluso el hormigón son materiales vivos, que están constantemente expuestos a cambios di-mensionales. Se producen debido al proce-so de fraguado de los materiales, las cargas a las que está sometido el pavimento, los cambios de humedad en el soporte y los cambios de temperatura. Los cambios di-mensionales pueden ser fruto de la acción aislada de uno de estos factores o de la suma de todos ellos.

Para que estos cambios dimensionales no causen daños o provoquen patologías en el pavimento, se deben instalar juntas de mo-vimiento en el soporte y en el recubrimiento cerámico.

Estas juntas de movimiento permiten los cambios dimensionales y evitan, que las tensiones resultantes de estos cambios provoquen deterioros en el recubrimiento cerámico. Para un correcto dimensiona-miento de la trama de juntas de movimien-to, le aconsejamos consulte la norma UNE 138002 “Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia”.

En este documento encontrará recomenda-ciones y ejemplos para el correcto dimen-sionamiento de las juntas de movimiento.

Schlüter-Systems le ofrece la posibilidad de ejecutar las juntas de movimiento con los perﬁ les prefabricados Schlüter®_{-DILEX. A}

diferencia de los sellantes elásticos, los per-ﬁ les no precisan mantenimiento y además, protegen los cantos de la baldosa cerámica contra agresiones mecánicas.

Los perﬁ les se instalan durante el proceso de solado ahorrando tiempo y operaciones posteriores.

La ejecución de las juntas de movimiento con perﬁ les prefabricados está contempla-da expresamente en la norma de coloca-ción como alternativa a los sellantes elásti-cos.

Juntas estructurales

Son juntas de construcción, que se disponen en la ediﬁ cación para dividir las estructuras y permitir el libre movimiento de las partes. La junta estructural afecta a todo el sistema cerá-mico (soporte base, capas intermedias, recubrimiento cerácerá-mico, etc) y se debe respetar en todo momento su ubicación y ancho.

Juntas de movimiento del soporte

Estas juntas dividen los recrecidos y las soleras en paños más pequeños. Las juntas se ejecutan en todo el espesor del soporte y deben tener continuidad en el recubrimiento ce-rámico. Se ejecuta una junta desde la capa de separación o desde el aislamiento hasta el pavimento terminado. Las juntas del soporte tienen como misión absorber los movimientos debidos a retracciones, cambios de temperatura y solicitaciones mecánicas.

Juntas de dilatación del revestimiento cerámico

Estas juntas afectan exclusivamente al recubrimiento cerámico, dividiendo el pavimento en paños regulares más pequeños. Su función es la de absorber las tensiones provocadas por dilataciones y contracciones del revestimiento cerámico.

Juntas perimetrales

Son las juntas de movimiento, que delimitan el perímetro del recrecido y del revestimiento cerámico contra paredes y otros elementos, tales como columnas o pilares. Estas juntas re-ducen la transmisión del ruido de impacto y absorben los movimientos del pavimento. En los pasos de puerta se debe respetar una junta en el recrecido y en el recubrimiento cerámico, que actuará como junta perimetral.

Para facilitar la limpieza en los encuentros suelo-pared y pared-pared, se pueden utilizar perﬁ les de media caña.

Juntas de entrega

Las juntas de entrega se consideran parte de las juntas perimetrales. Estas juntas limitan el perímetro del recrecido y del revestimiento con elementos constructivos como ventanas, marcos de puerta, bañeras, pozos de registro, sumideros, etc.

Patologías que se evitan con el uso de los perfiles de juntas de movimiento Schlüter®_-DILEX

(5)

Juntas de dilatación del revestimiento cerámico

Schlüter®_-DILEX-EDP_{es un perﬁ l de junta}

de movimiento de acero inoxidable, que puede absorber movimientos horizontales mediante una unión por ranura y resorte.

(Ficha Técnica 4.16)

Schlüter®_-DILEX-EDP

Acero inoxidable V2A Alturas: 8 | 10 | 11 | 12,5 | 14 | 16 | 18,5 | 21 | 25 | 30 mm

Schlüter®_-DILEX-EKSB_{un perﬁ l de junta}

de movimiento con protección de cantos fabricado en aluminio o acero inoxidable, cuya zona ﬂ exible consiste de un caucho sintético blando recambiable.

Schlüter®_-DILEX-EKSB _Colores*

Acero inoxidable V2A Alturas: 2,5 | 4,5 | 6 mm Acero inoxidable V4A Alturas: 2,5 | 4,5 | 6 mm

Schlüter®_-DILEX-KS_{un perﬁ l de junta de}

movimiento con protección de cantos fabri-cado en aluminio o acero inoxidable, cuya zona ﬂ exible consiste de un caucho sintético blando recambiable.

Accesorios: Inserción en forma de cruz en el color respectivo

Schlüter®_-DILEX-AKSN _Colores* _{Colores Trend*}

Aluminio Alturas: 8 | 10 | 11 | 12,5 | 14 | 16 mm Alturas: 10 | 11 | 12,5 mm

* Ver carta de colores en el desplegable

Schlüter®_-DILEX-EKSN _Colores* _{Colores Trend*}

Acero inoxidable V2A / V4A Alturas: 8 | 10 | 11 | 12,5 | 14 | 16 | 18,5 |

(6)

Juntas de dilatación del revestimiento cerámico

Schlüter®_-DILEX-AKWS_{es un perﬁ l de}

junta de movimiento fabricado en aluminio y con una zona de movimiento de PVC blando.

Schlüter®_-DILEX-AKWS _Colores*

Aluminio Alturas: 8 | 9 | 10 | 11 | 12,5 | 14 | 16 | 21 mm

Schlüter®_-DILEX-BWB_{es un perﬁ l de junta}

de movimiento con elementos laterales de plástico duro. La zona de movimiento supe-rior es de CPE blando de 10 mm.

Schlüter®_-DILEX-BWS_{es un perﬁ l de junta}

de movimiento con elementos laterales de plástico duro. La zona de movimiento supe-rior es de CPE blando de 5 mm.

Schlüter®_-DILEX-BWB _Colores* _{Colores Trend*}

PVC/CPE Alturas: 6 | 8 | 10 | 12,5 | 15 | 20 mm Alturas: 6 | 8 | 10 | 12,5 mm

Schlüter®_-DILEX-BWS _Colores* _{Colores Trend*}

(7)

Juntas de dilatación del revestimiento cerámico

Juntas estructurales

Schlüter®_-DILEX-BT_{es un perﬁ l de aluminio}

para juntas estructurales con conexión lateral articulada y parte central machihembrada. Con ello es posible una absorción de movi-mientos tridimensionales.

Schlüter®_{-DILEX-EZ 6 y 9}_{son juntas de}

movimiento decorativas para la distensión de revestimientos cerámicos y piedra natural colocados en capa ﬁ na.

Schlüter®_{-DILEX-EZ 6 y 9} _Acabados

PVC Alturas: 6 | 9 mm

Schlüter®_-DILEX-BT

Aluminio Alturas: 8 | 10 | 12,5 | 15 | 17,5 | 20 mm Aluminio anodizado natural Alturas: 8 | 10 | 12,5 | 15 | 17,5 | 20 mm

Schlüter®_-DILEX-BTO_{es un perﬁ l de junta}

estructural de aluminio para los encuentros entre suelo/pared. La pieza lateral articulada desplazable a la parte central hace posible la absorción de movimientos en tres dimen-siones.

Schlüter®_-DILEX-BTO

Aluminio Alturas: 8 | 10 | 12,5 | 15 | 17,5 | 20 mm Aluminio anodizado natural Alturas: 8 | 10 | 12,5 | 15 | 17,5 | 20 mm

C/CG = pieza insertada de cromo / amarillo M/G = pieza insertada de latón / gris

(8)

Juntas estructurales

Schlüter®_-DILEX-BTS_{es un perﬁ l de junta}

estructural de aluminio para la posterior ins-talación en los recubrimientos ya colocados. La pieza lateral articulada desplazable a la parte central hace posible la absorción de movimientos en tres dimensiones.

Schlüter®_-DILEX-BTS

Aluminio Altura: 10 mm

Aluminio anodizado natural Altura: 10 mm

Schlüter®_-DILEX-KSBT_{es una junta de}

movimiento estructural formada por perﬁ les de sujeción laterales de aluminio o acero inoxidable, que están unidos con una zona de movimiento de 20 ó 30 mm. de ancho de caucho sintético blando.

Accesorios: Inserción en forma

de cruz en el color respectivo KSBT 20 / EL KSBT 30 / EL

Schlüter®_{-DILEX-AKSBT 20 / 30} _Colores* _{Colores Trend*}

Aluminio Alturas: 8 | 10 | 11 | 12,5 | 14 mm Alturas: 10 | 11 | 12,5 mm

Schlüter®_{-DILEX-EKSBT 20 / 30} _Colores* _{Colores Trend*}

Acero inoxidable V2A Alturas: 8 | 10 | 11 | 12,5 | 14 | 16 | 18,5 |

21 | 25 | 30 mm Alturas: 10 | 11 | 12,5 | 14 | 16 mm

Schlüter®_{-DILEX-EKSBT 20 / 30} _Colores*

(9)

Juntas de entrega

Schlüter®_-DILEX-KSA_{es un perfil de}

entrega con una protección de cantos de aluminio o acero inoxidable, combinado con una zona fl exible de plástico blando recam-biable. El perfi l es apto para la entrega de recubrimientos a elementos de construcción fi jos, como p. ej., ventanas.

(Ficha Técnica 4.8) = H 10 mm = H 10 mm AKSA EKSA

Schlüter®_-DILEX-AKSA _Colores*

Aluminio Alturas: 8 | 10 | 11 | 12,5 | 14 mm

Schlüter®_-DILEX-BWA_{es un perﬁ l ﬂ}

exi-ble de plástico para juntas de entrega entre revestimientos y pavimentos cerámicos y elementos ya existentes, p.ej., marcos de puertas y ventanas.

Schlüter®_-DILEX-AS_{es un perﬁ l ﬂ exible}

para la entrega a platos de ducha, marcos de puertas y ventanas.

Accesorios: Ángulos internos y externos

29 mm

9

20 mm

Schlüter®_-DILEX-BWA _Colores* _{Colores Trend*}

PVC Alturas: 4,5 | 6 | 8 | 10 | 12,5 mm Alturas: 4,5 | 6 | 8 | 10 | 12,5 mm

Schlüter®_-DILEX-AS _Colores* PVC

Schlüter®_-DILEX-EKSA _Colores*

Acero inoxidable V2A Alturas: 8 | 10 | 11 | 12,5 | 14 | 16 | 18,5 | 21 | 25 | 30 mm

(10)

Juntas perimetrales

Schlüter®_-DILEX-EF_{es un perﬁ l ﬂ exible de}

un elemento de plástico duro/blando para esquinas interiores entre paredes o para la entrega suelo/pared, que puede ser utilizado en construcciones de pavimentos no ﬂ otan-tes.

5 mm

Schlüter®_-DILEX-EF _Colores*

PVC / CPE Alturas: 8 | 10 | 12,5 | 15 mm

Schlüter®_-DILEX-EKE _Colores*

PVC / CPE Alturas: U = 8 / O = 7 mm U = 9 / O = 8 mm U = 11 / O = 10 mm U = 13 / O = 12 mm U = 15 / O = 14 mm

Schlüter®_-DILEX-EKE_{es un perﬁ l ﬂ exible}

fabricado en plástico duro/blando para esqui-nas interiores de pared o para las uniones entre suelo/pared, que posee una cámara integrada, y puede ser utilizado en construc-ciones de pavimentos no ﬂ otantes.

Schlüter®_-DILEX-RF_{es un perﬁ l de dos}

elementos de plástico duro/blando con una unión de ranura y resorte para la realización duradera de juntas perimetrales entre suelo/ pared y rodapiés.

Schlüter®_-DILEX-RF _Colores*

PVC / CPE Alturas: U = 10 | 12,5 | 15 | 18 | 22 mm

(11)

Juntas perimetrales

Schlüter®_-DILEX-EK_{es un perﬁ l de dos}

elementos de plástico duro/blando con una unión de ranura y resorte, y una cámara inte-grada para la cerámica. Se utiliza para realizar juntas perimetrales ﬂ exibles, resistentes y sin mantenimiento para la entrega entre suelo/ pared y rodapiés.

Schlüter®_-DILEX-EK _Colores*

PVC / CPE Alturas: U = 8 | 11 | 15 mm

O = 7 | 10 | 14 mm

Schlüter®_-DILEX-HK_{es un perﬁ l de media}

caña de PVC rígido sobre un soporte de plás-tico blando, con una cámara integrada para la entrega entre suelo/pared de la cerámica, que cumple de forma especial con las exi-gencias de higiene y limpieza en la industria alimentaria, cocinas industriales o similares.

Accesorios: Ángulos internos y externos, tapón, empalme

= 9 mm

= 12 mm

Schlüter®_-DILEX-HK _Colores*

PVC / CPE Alturas: U = 12 mm

O = 9 mm

* Ver carta de colores en el desplegable Schlüter®_-DILEX-HKW_{es un perfil de}

media caña de PVC para rincones y la unión entre suelo/pared, cuando se producen sólo movimientos pequeños.

Accesorios: Ángulos internos y externos, tapón

= H

Schlüter®_-DILEX-HKW _Colores*

(12)

Juntas perimetrales

Schlüter®_-DILEX-HKS_{es una combinación}

de una media caña de acero inoxidable y un perﬁ l de junta de movimiento ﬂ exible para la entrega entre suelo/pared en recubrimientos cerámicos.

Accesorios: Ángulos internos y externos, empalme

Schlüter®_-DILEX-EHK_{es una media caña}

de acero inoxidable para la entrega entre suelo/pared en recubrimientos cerámicos.

Schlüter®_-DILEX-HKU_{es un perﬁ l de media}

caña de acero inox. para esquinas interio-res entre paredes y zonas de entrega entre suelo/pared con altas exigencias higiénicas. El ala de ﬁ jación interior permite el uso varia-ble del perﬁ l en combinación con todos los espesores de baldosas.

Accesorios: Ángulos internos y externos, empalme, tapón , H H r = 10 mm 8 19,5 mm 8 16 mm r = 36 mm 11 48,5 mm 11 25 mm

Schlüter®_-DILEX-HKS _Colores*

Acero inoxidable V2A / V4A

Alturas: U = 8 | 10 | 12,5 | 14 | 16 | 18 | 21 | 25 | 30 mm

O = 7 | 9 | 11 mm

Schlüter®_-DILEX-EHK

Acero inoxidable V2A Alturas: 7 | 9 | 11 mm Acero inoxidable V2A cepillado Alturas: 7 | 9 | 11 mm Acero inoxidable V4A Alturas: 7 | 9 | 11 | 16 mm

Schlüter®_-DILEX-HKU

Acero inoxidable V2A Alturas: 8 | 11 mm Acero inoxidable V2A cepillado Altura: 8 mm

(13)

Juntas perimetrales

Juntas de movimiento del soporte

Schlüter®_-DILEX-AHKA_{es un perﬁ l de}

media caña de aluminio para entregas entre suelos y paredes, encimeras de cocinas o estantes con un recubrimiento cerámico. Se suministra en diferentes acabados anodiza-dos y se puede entregar a recubrimientos previamente colocados.

Accesorios: Ángulos internos y externos, tapón

= H

Schlüter®_-DILEX-AHKA _Acabados*

AE, ACGB

Aluminio Alturas: 8 | 10 | 12,5 | 15 mm

Schlüter®_-DILEX-AHK_{es un perfil de}

media caña fabricado en aluminio en distin-tos acabados y disponible también en varios acabados texturizados TRENDLINE. Es ade-cuado para entregas entre suelos y paredes, encimeras de cocinas o estantes con recu-brimientos cerámicos. El perﬁ l se puede com-binar con los perﬁ les Schlüter®_-RONDEC,

-JOLLY o -QUADEC, que están disponibles en los mismos acabados texturizados.

Accesorios: Ángulos internos y externos, empalme, tapón

Schlüter®_-DILEX-AHK _Acabados*

AE, ACG, ACGB, TSI, TSSG, TSDA

Aluminio Alturas: 8 | 10 | 12,5 mm

Schlüter®_-DILEX-EMP_{es un perﬁ l de}

movi-miento de acero inoxidable para la coloca-ción en capa gruesa, que puede absorber movimientos horizontales por una unión de resorte ranurado.

Schlüter®_-DILEX-EMP

(14)

Juntas de movimiento del soporte

Schlüter®_-DILEX-MOP_{es un perﬁ l de junta}

de movimiento con paredes laterales denta-das de PVC duro y una zona de dilatación entre las paredes laterales de PVC blando para la colocación con mortero en capa gruesa.

Schlüter®_{-DILEX-EZ 70}_{es un perﬁ l de}

movmiento con paredes laterales destalo-nadas de PVC duro y con una zona de dila-tación de PVC blando para la colocación en capa gruesa. Las distintas piezas pueden eliminarse según la altura de la construcción.

Schlüter®_-DILEX-MOP _Colores*

PVC Alturas: 35 | 50 | 65 mm

Schlüter®_{-DILEX-EZ 70} _Colores*

PVC Altura: 70 mm

Schlüter®_{-DILEX-MP/-MP/V}_{es un perﬁ l}

de junta de movimiento de PVC rígido y una zona ﬂ exible de dilatación/contracción para su colocación con mortero, con prolonga-ciones para lograr distintas alturas según las necesidades.

Schlüter®_-DILEX-MP _Colores*

PVC / CPE Altura: DILEX-MP 35 mm

(15)

Juntas de movimiento del soporte

Juntas de movimiento del soporte y tacos de

seguridad para la construcción de recrecidos

Schlüter®_-DILEX-DFP_{es un perﬁ l de junta}

de dilatación para la instalación en las zonas de pasos de puertas o para el tabicado de superﬁ cies de solado.

(Ficha Técnica 9.1) P DF 10 = H Schlüter®_-DILEX-DFP

Espuma de poliuretano Alturas: 60 | 80 | 100 mm Longitud: 1,0 m Altura: 100 mm Longitud: 2,5 m

Schlüter®_-DILEX-HVD

Acero Altura: 6 mm

Schlüter®_-DILEX-EP_{es un perﬁ l de junta}

de movimiento para la elaboración de sola-dos ﬂ otantes o de construcción mixta. Los elementos laterales son de plástico duro con una zona de movimiento inferior y superior de CPE blando gris.

Schlüter®_-DILEX-HVD_{es un taco de}

segu-ridad en la instalación de recrecidos para salvar desniveles verticales entre dos campos en la zona de las juntas de movimiento.

Schlüter®_-DILEX-EP

(16)

(17)

(18)

Schlüter-Systems KG · Schmölestraße 7 · D-58640 Iserlohn

Tel.: +49 2371 971-261 · Fax: +49 2371 971-112 · [email protected] · www.schlueter-systems.com Schlüter-Systems S. L. · Apartado 264 · Ctra. CV 20 Villarreal - Onda, km 6,2 · 12200 Onda (Castellón)

Tel.: +34 964 24 11 44 · Fax: +34 964 24 14 92 · [email protected] · www.schluter.es

6

344 – Edición 10/18

Información.

¡Para todo aquél que quiera saber más!

Si hemos conseguido entusiasmarle con los productos de Schlüter®_-Systems,

entonces seguro que quiere saber más. Nos puede encontrar rápidamente en Internet. En www.schluter.es encontrará más información con un solo clic.
