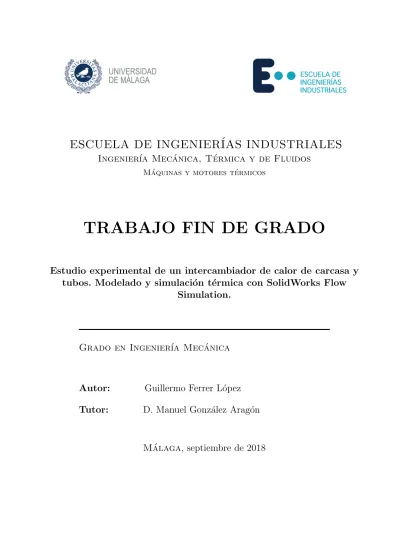

ESCUELA DE INGENIER´
IAS INDUSTRIALES
Ingenier´ıa Mec´
anica, T´
ermica y de Fluidos
M´aquinas y motores t´ermicos
TRABAJO FIN DE GRADO
Estudio experimental de un intercambiador de calor de carcasa y
tubos. Modelado y simulaci´
on t´
ermica con SolidWorks Flow
Simulation.
Grado en Ingenier´ıa Mec´
anica
Autor:
Guillermo Ferrer L´
opez
Tutor:
D. Manuel Gonz´
alez Arag´
on
Guillermo Ferrer L´opez, estudiante del Grado en Ingenier´ıa Mec´anica de la Escuela de Inge-nier´ıas Industriales de la Universidad de M´alaga, DECLARA QUE:
El Trabajo de Fin de Grado que presenta para su exposici´on y defensa titulado
Estudio experimental de un intercambiador de calor de carcasa y tubos. Modelado y simula-ci´on t´ermica con SolidWorks Flow Simulation
y cuyo tutor es D. Manuel Gonz´alez Arag´on
es original y que todas las fuentes utilizadas para su realizaci´on han sido debi-damente citadas en el mismo.
M´alaga, 3 de septiembre de 2018
Estudio experimental de un intercambiador de calor de
carcasa y tubos. Modelado y simulaci´
on t´ermica con
SolidWorks Flow Simulation.
Guillermo Ferrer L´
opez
Resumen
En el presente trabajo se busca comparar los datos experimentales recogidos en laborato-rio de un intercambiador de calor de carcasa y tubos, agua-agua, con los obtenidos mediante simulaciones en Flow Simulation.
En la primera parte, se hace una introducci´on a los distintos tipos de intercambiadores de calor y sus aplicaciones, seguida de una exposici´on de la teor´ıa para su estudio. A con-tinuaci´on, se realizan diversos ensayos en laboratorio del intercambiador de carcasa y tubos de la marca Edibon.
En la segunda parte, se procede a realizar un modelo geom´etrico del intercambiador con SolidWorks. Terminado el modelado, se realizan diversas simulaciones con Flow Simula-tion tomando como datos iniciales los medidos en el laboratorio en cada uno de los supuestos.
Por ´ultimo, se hace una comparaci´on de los resultados experimentales y simulados, co-mentando las posibles discrepancias o similitudes.
Palabras clave: Intercambiador de calor, SolidWorks, Flow Simulation, Modelado, Simu-laci´on T´ermica, Carcasa y tubos.
´
