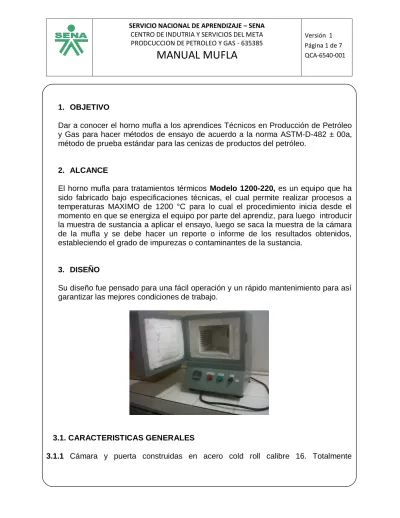

1. OBJETIVO
Dar a conocer el horno mufla a los aprendices Técnicos en Producción de Petróleo y Gas para hacer métodos de ensayo de acuerdo a la norma ASTM-D-482 ± 00a, método de prueba estándar para las cenizas de productos del petróleo.
2. ALCANCE
El horno mufla para tratamientos térmicos Modelo 1200-220, es un equipo que ha sido fabricado bajo especificaciones técnicas, el cual permite realizar procesos a temperaturas MAXIMO de 1200 °C para lo cual el procedimiento inicia desde el momento en que se energiza el equipo por parte del aprendiz, para luego introducir la muestra de sustancia a aplicar el ensayo, luego se saca la muestra de la cámara de la mufla y se debe hacer un reporte o informe de los resultados obtenidos, estableciendo el grado de impurezas o contaminantes de la sustancia.
3. DISEÑO
Su diseño fue pensado para una fácil operación y un rápido mantenimiento para así garantizar las mejores condiciones de trabajo.
3.1. CARACTERISTICAS GENERALES
recubiertas con pintura alquídica resistente al calor de color negro.
3.1.2 Puerta abatible frontal de accionamiento mecánico manual.
3.1.3 Aislamiento térmico de 5” en fibra cerámica y ladrillo refractario, el cual permite
la conservación de la temperatura en la cámara interior, reduciendo al máximo las pérdidas por conducción y radiación del calor.
3.1.4 Sistema de control comandado por un Pirómetro de rampas marca
NAXTHERMO.
3.1.5. Dispositivo de escape en la parte superior de la mufla que evita que la mufla se
caliente, debido a las elevadas temperaturas.
4. CARACTERISTICAS TECNICAS 4.1. DIMENSIONES DE LA CAMARA 4.1.1. Ancho 250 mm. 4.1.2. Fondo 250 mm. 4.1.3. Alto 250 mm. 4.2. DIMENSIONES TOTALES 4.2.1. Alto 600 mm. 4.2.2. Ancho 450 mm. 4.2.3. Fondo 600 mm.
4.2.4. Potencia del diseño 1.8 Kw
4.2.6. Temperatura Máxima 1200 °C
5. INSTRUCCIONES PARA LA OPERACIÓN
5.1. Verifique la entrada de corriente al equipo (220 V - bifásica) 5.2. Compruebe que la puerta está cerrada correctamente
5.3. Energice el equipo girando la muletilla de encendido general, en el sentido de las
manecillas del reloj; identificada en el tablero de controles. (Se encenderá la luz verde y el control de temperatura).
5.4. Seleccione la temperatura de trabajo. (Consultar Manual de operaciones de
pirómetro)
5.5. Luego inicie el proceso con el botón que indica la flecha hacia arriba, este botón
se encuentra en el control de Temperatura. (se encenderá una luz roja en el control de Temperatura. Con las letras PRG que indica inicio del programa.)
5.6. La luz roja se encenderá (intermitente) cuando la resistencia inicie el proceso.
5.7. Siga las instrucciones indicadas en el display.
5.8. Solo hasta cuando el display indique fin de proceso y haya descendido la
temperatura en la cámara interna se podrá abrir el Horno.
6. MANTENIMIENTO DE RUTINA
6.4. Realizar la Limpieza de la cámara interior en caso de que queden particular o
residuos, después de cada proceso.
6.5. Mensualmente: se recomienda realizar una revisión general a todas las
conexione eléctricas de la mufla.
6.6. Semestralmente: Se recomienda realizar el cambio de las resistencias.
7. RECOMENDACIONES
7.4. Verifique que el voltaje de alimentación sea el adecuado (220 bifásica).
7.5. La programación del pirómetro, la debe realizar un operador calificado para
evitar que el mismo quede bloqueado. ( Consultar Manual de Operación del pirómetro)
7.6. No exponer las resistencias del horno al contacto con metales. Hierros, aceros,
7.7. Evitar el contacto con el agua, mantener el equipo en un sitio cubierto con la adecuada ventilación.
8. PROGRAMACION DEL EQUIPO PARA HACER CURVA DE TEMPERATURA 8.1. FUNCION PARA EL CONTROL
8.1.1. Luego de oprimir el botón de encendido, oprimir el botón (F/S) sosteniéndolo por
dos segundos. En la pantalla aparece las letras (USER), continuamos con las flechas a la izquierda (<<) para elegir, seguido de la flecha hacia arriba (ᴧ), buscamos la palabra
(PROGRAM), pulsamos el botos (F/S) para aceptar la acción.
8.1.2. Pulsamos el botón (F/S) sostenido por dos segundos, lo soltamos y nuevamente
oprimimos (F/S) (sin sostenerlo), hasta que en la pantalla aparezcan las letras (ENDS),
(cantidad de rampas a manejar que varían de 1 hasta 8). Con las flechas a la izquierda
(<<), solicitamos elegir y con las flechas hacia arriba y abajo (ᴧV) elegimos el número
de rampas, luego pulsamos el botón (F/S) para aceptar la acción.
8.1.3. Pulsamos el botón (F/S) (sin sostenerlo) para que en la pantalla aparezca las
letras (SV1) (programar temperatura), con la flecha (<<) a la izquierda solicitamos elección y con la flecha (ᴧV), arriba y abajo, elegimos temperatura y pulsamos el botón
(F/S) para aceptar la acción.
8.1.4. Pulsamos el botón (F/S) (sin sostenerlo) y en la pantalla nos aparecerán las
letras (TP1) (tiempo de la temperatura) y repetimos las acciones anteriores de elección así: con la flecha izquierda (<<) solicitamos elección y con flecha hacia arriba y abajo
(ᴧV) elegimos, luego con el botón (F/S) aceptamos la acción.
8.1.5. Pulsamos el botón (F/S) en la pantalla y aparecerá las letras (TS1) (tiempo de
sostenido) y repetimos la misma acción de los anteriores pasos para elegir.
8.1.6. Una vez elegidas y programadas las rampas para la curva de temperatura,
iniciamos la programación con la flecha hacia arriba (ᴧ) sostenida por dos segundos, la luz roja del tablero de controles se encenderá intermitentemente con el proceso de la resistencia.
9. FLUJOGRAMA
No. RESPONSABLE ACTIVIDAD FLUJOGRAMA REGISTRO
1
Aprendiz1 Técnico en Producción de Petróleo y Gas
Ubicar la muestra objeto de análisis dentro de la mufla 2 Aprendiz 1 Técnico en Producción de Petróleo y Gas Cerrar la puerta de la mufla Lista de chequeo 3 Aprendiz 1 Técnico en Producción de Petróleo y Gas Comprobar que la puerta de la mufla está cerrada correctamente. Está bien cerrada?
4 Aprendiz 1 Técnico en Producción de Petróleo y Gas Enchufar la mufla a la toma de 220 V bifásica 5 Aprendiz 1 Técnico en Producción de Petróleo y Gas Verificar la entrada de corriente al equipo (mufla), 220 V bifásica Esta correcta? 6 Aprendiz 1 Técnico en Producción de Petróleo y Gas Energizar la mufla girando la muletilla de encendido general, en el sentido de las manecillas del reloj; identificada en el tablero de controles (Se encenderá la luz verde y el control de temperatura) INICIO Ingrese la muestra a la mufla Cierre la puera Energice la mufla 4 SI NO Enchufe la mufla SI NO 2 1
7 Aprendiz1 Técnico en Producción de Petróleo y Gas Seleccionar la temperatura de trabajo. (consultar el manual de operaciones de pirómetro) Lista de chequeo 8 Aprendiz1 Técnico en Producción de Petróleo y Gas
Iniciar el proceso con el botón que indica la flecha hacia arriba,
este botón se
encuentra en el
control de
temperatura. (Se
encenderá una luz roja en el control de temperatura con las letras PRG que indica inicio del programa).
Lista de chequeo 9 Aprendiz1 Técnico en Producción de Petróleo y Gas Esperar que la resistencia se caliente e inicie el proceso Lista de chequeo 10 Aprendiz 1 Técnico en Producción de Petróleo y Gas
Verificar que la luz roja se encienda (intermitentemente), cuando la resistencia inicie el proceso. Se encendió la luz? 11 Aprendiz 1 Técnico en Producción de Petróleo y Gas Seguir las instrucciones indicadas en el display Seleccione la temperatura de trabajo Inicie el proceso de calentamiento con el botón correspondiente SI NO 9 Espere que la resistencia inicie el proceso Siga las instrucciones del display 2
12
Aprendiz 1 Técnico en Producción de Petróleo y Gas
Esperar a que el display de la mufla indique fin del proceso y haya descendido la temperatura en la cámara interna. 13 Aprendiz1 Técnico en Producción de Petróleo y Gas Abrir la puerta de la mufla con las debidas precauciones 14 Aprendiz 1 Técnico en Producción de Petróleo y Gas Sacar la muestra de la mufla con las debidas precauciones 15 Aprendiz 1 Técnico en Producción de Petróleo y Gas Limpiar la cámara interior de la mufla 16 Aprendiz 1 Técnico en Producción de Petróleo y Gas Registrar y hacer informe con los datos obtenidos de acuerdo a la prueba realizada
Informe
17
Espere que el display indique fin del proceso Abra la puerta de la mufla Saque la muestra Registre y elabore informe visita Limpie internamente la mufla FIN
