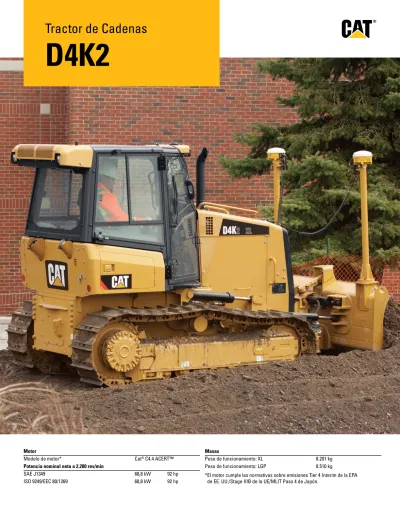

Tractor de Cadenas D4K2

D4K2

Tractor de Cadenas

Motor

Modelo de motor* Cat® _{C4.4 ACERT™}

Potencia nominal neta a 2.200 rev/min

Masas

Peso de funcionamiento: XL 8.201 kg Peso de funcionamiento: LGP 8.510 kg

Sencillamente,

el tractor de

nivelación de

acabado más

uniforme de

la industria.

Y punto.

Contenido

Puesto del operador ...4

Transmisión hidrostática ...6

Motor...6

Tren de rodaje ...7

Sistemas AccuGrade™ ...8

Hoja y accesorios ...9

Facilidad de servicio y servicio postventa...10

Especificaciones ...11

Equipo estándar ...14

Experimente el tractor de nivelación de acabado más intuitivo del sector. El Tractor de Cadenas Cat

_D4K2

con hoja estable proporciona una nivelación excepcional con menos esfuerzo por parte del operador. La hoja

estable detecta las condiciones del suelo y trabaja con el operador para generar la nivelación deseada. La

suma del sistema de control de acabado de nivelación AccuGrade™ integrado ayuda a obtener la nivelación

Controles con palanca tipo joystick montados en el asiento

Controles montados en el asiento, con un diseño ergonómico, que aíslan al operador de las vibraciones para ofrecerle una comodidad óptima y un control preciso.

• Nuevo reposabrazos anatómico • Cambio de transmisión bidireccional • Asas fáciles de agarrar

• Nuevas palancas de control calefactadas (opcionales)

Puesto del operador

Control de hoja estable

El nuevo control de hoja estable facilita el manejo de la máquina tanto para operadores noveles como experimentados.

• La hoja estable complementa la intervención del operador para lograr unos resultados de nivelación excelentes

• La palanca se ajusta a la mano para permitir un control más preciso y reducir la fatiga del operador

• Rodillo de pulgar para un control del ángulo de la hoja con menos esfuerzo • Función de agitación de la hoja para eliminar el material fácilmente

Comodidad durante todo el día

La espaciosa y cómoda cabina permite trabajar de una forma relajada y productiva durante todo el día.

• Entorno silencioso – 78 dB(A) – ANSI/SAE J1166 OCT98 • Puertas con apertura completa para entrar y salir fácilmente

• Tomas de aire montadas en el tablero de instrumentos para una mejor circulación del aire

• Asiento con suspensión neumática para una conducción más confortable • Aire acondicionado para mayor confort en todos los climas

• Nuevo asiento ventilado (opcional)

• Palancas y asiento con calefacción (opcionales)

Paquete de control

La pantalla de fácil lectura proporciona información vital del sistema. Indicadores fáciles de leer que le mantienen informado de las condiciones del sistema. Pantalla de GPS AccuGrade™ CB460 de mayor tamaño disponible como opción, montada en línea con las esquinas de la hoja para una mejor visibilidad.

Visibilidad superior

Ventanillas de las puertas amplias que proporcionan una vista sin obstáculos de las esquinas de la hoja y de la parte inferior de la cuchilla, especialmente importante en aplicaciones de nivelación de precisión, y cuando se trabaja cerca de cimientos y bordillos. Amplias ventanillas laterales que permiten ver claramente los laterales de la máquina.

Transmisión hidrostática

Capacidad de respuesta ante cargas variables.

Motor

Mayor potencia, menor consumo de combustible.

Control de tracción

Aumente su productividad con la nueva función de control de tracción:

• Reduce el patinaje de las cadenas

• Se activa con un botón situado en el control de transmisión • Reduce el desgaste del tren de rodaje

• Mejora el consumo de combustible

Rendimiento

Rápida respuesta ante cargas variables para tiempos de ciclo más cortos y menos fatiga del operador.

Capacidad de maniobra

• Control intuitivo que le ayuda a trabajar en zonas estrechas • La función de giro a plena potencia mantiene la potencia de

ambas cadenas mientras se trabaja en espacios reducidos • La contrarrotación proporciona rápidas correcciones de

dirección durante aplicaciones de carga lateral

Motor Cat C4.4

El Motor C4.4 responde rápidamente a las cargas variables. El ajuste del acelerador en modo ECO puede reducir el consumo de combustible hasta en un 25%. El motor cumple las normativas sobre emisiones Tier 4 Interim de la EPA de EE. UU., Stage IIIB de la UE y MLIT Paso 4 de Japón, mediante una solución de regeneración pasiva:

• Sencillo… no requiere la intervención del operador • Filtro de partículas diésel de larga duración

Tren de rodaje

Soluciones para reducir los costes por hora.

Elección de configuraciones de tren de rodaje que se ajusten a su aplicación

Los bastidores de cadenas están disponibles en configuraciones XL (extra larga) o LGP (baja presión sobre el suelo): • Tren de rodaje XL para la mayoría de aplicaciones en las que la flotación y la estabilidad lateral no son extremas • Tren de rodaje LGP para condiciones de suelos blandos en los que es necesaria flotación adicional

Selecciones de cadenas

Caterpillar ofrece dos opciones de tren de rodaje: cadena sellada y lubricada (SALT) y SystemOne™. La combinación del tren de rodaje correcto y las condiciones de suelo y aplicación, permitirá unos costes por hora más reducidos.

• Tren de rodaje con cadena sellada y lubricada (SALT)

– Para aplicaciones en las que la cadena no está limitada por bujes – Es posible que sea necesario el giro de bujes y pernos

• Tren de rodaje SystemOne™

– Para aplicaciones en las que la cadena está limitada por bujes – Los bujes rotan de forma continua

– No es necesario el giro de bujes

Sistemas AccuGrade™

Nivelación con mayor precisión.

Mejore su eficiencia con AccuGrade

AccuGrade es un rápido sistema de control de máquina que permite a los operadores cortar y llenar para nivelar con mayor precisión al mismo tiempo que minimiza la necesidad de estacas tradicionales o inspectores de rasante. Caterpillar ofrece diversas soluciones láser, sistema de satélite de navegación global (GNSS) o estación de seguimiento universal (UTS):

• AccuGrade Laser: para trabajos en superficies planas en dos dimensiones • AccuGrade GNSS: para cortes en tres dimensiones en trabajos de contorno

• Estación de seguimiento universal: para aplicaciones de nivelación perfecta y excelente

Nueva pantalla de mayor tamaño

Pantallas de mayor tamaño, más fáciles de leer, que le permiten centrarse en su trabajo:

• Pantalla láser CB450

– Pantalla en color de 109 mm de mayor tamaño • Pantalla GNSS CB 460

– Pantalla en color de 178 mm de mayor tamaño – Puerto de datos USB

Hoja de ángulo de ataque asistida

La función de hoja de ángulo de ataque asistida permite al operador ajustar el ángulo de ataque de la hoja para adaptarse a diferentes condiciones de funcionamiento sin tener que salir de la cabina.

• Incline la hoja hacia adelante para aumentar la penetración • Incline la hoja hacia atrás para una capacidad de

transporte máxima

• Cambie el ángulo de ataque desde el interior de la cabina • Optimice el ángulo de ataque de la hoja según la aplicación • Mejore la productividad

Hoja de empuje VPAT

La hoja VPAT se ha diseñado específicamente para nivelación, relleno de canales, corte de canales en V, formación de hileras, distribución de relleno, limpieza de terrenos medios y explanación pesada. Diseñada con alta resistencia y durabilidad, esta hoja con 6 posiciones permite ajustar el ángulo, la inclinación y el ángulo de ataque máximos.

Hoja y accesorios

Hoja de ángulo de ataque asistida para una

máxima productividad.

Cabrestante hidrostático

Características del cabrestante hidrostático Cat: • Excelente tracción a cualquier velocidad • Infinidad de variaciones de velocidad del tambor • Menos esfuerzo para el operador

• Control de carga inigualable

Ripper tipo paralelogramo

El agresivo ripper tipo paralelogramo le permite aumentar la productividad del ripper. El diseño de varillaje paralelo proporciona una mejor penetración y capacidad de maniobra en zonas de trabajo estrechas.

Opciones para trabajos forestales

Una forma más sencilla de trabajar en el bosque. Las aplicaciones forestales disponen de las siguientes características:

• Cabrestante hidrostático Cat

• Protección de 360 grados para aumentar la protección de la cabina • Protección del depósito trasero de alta resistencia

Facilidad de servicio y servicio postventa

Facilidad de servicio y servicio postventa incomparable que le

permiten seguir trabajando.

Acceso fácil

Los prolongados intervalos de servicio y la facilidad de mantenimiento, permiten tener la máquina activa y reducen los costes de operación y propiedad.

• Gran puerta con bisagra en el lateral izquierdo del compartimento del motor para un acceso sencillo a todos los puntos de mantenimiento regular del motor

• Grifos de presión agrupados para probar y resolver problemas del sistema hidráulico rápidamente

• Fácil acceso desde el suelo a los filtros hidráulicos situados en el compartimento de servicio trasero izquierdo

Product Link

El sistema Product Link opcional simplifica el seguimiento de la flota de equipos. Mediante tecnología de telefonía móvil o por satélite, el sistema ofrece automáticamente información como la ubicación, las horas de actividad de la máquina, los códigos de servicio activos y registrados y las alarmas de seguridad.

Asistencia de los distribuidores Cat de renombre

Los distribuidores Cat ofrecen la mejor calidad en ventas y servicio: desde ayudarle a elegir la máquina correcta, hasta recibir asistencia experta permanentemente. • Programas de mantenimiento preventivo y contratos

de mantenimiento garantizados

• La mejor disponibilidad de piezas del sector

• Formación de los operadores para aumentar sus beneficios • Piezas refabricadas Cat originales

• Servicio postventa SITECH® _{para soluciones de control}

Especificaciones del Tractor de Cadenas D4K2

Motor

Modelo de motor Cat C4.4 ACERT

Potencia nominal neta a 2.200 rev/min

SAE J1349 68,8 kW 92 hp ISO 9249/EEC 80/1269 68,8 kW 92 hp Calibre 105 mm Carrera 127 mm Cilindrada 4,4 L • Potencias a 2.200 rev/min.

• La potencia neta anunciada es la potencia disponible al volante cuando el motor está equipado con ventilador, filtro de aire, silenciador y alternador. • El motor mantiene la potencia especificada hasta los 3.000 metros

de altitud.

Masas

Peso de funcionamiento: XL 8.201 kg Peso de funcionamiento: LGP 8.510 kg

• Estas especificaciones corresponden a una máquina equipada con hoja de empuje, techo ROPS, alarma de marcha atrás, operador, refrigerante, lubricantes y depósito de combustible lleno.

Barra de tiro

N

Tracción en la barra de tiro

Tracción en la barra de tiro x 1.000

N

Velocidad

Transmisión

Ajuste de la válvula de seguridad 47.700 kPa Velocidad de desplazamiento máxima: avance 9 km/h Velocidad de desplazamiento máxima: marcha atrás 10 km/h • La transmisión hidrostática de circuito cerrado y doble vía proporciona

infinidad de variaciones de velocidad de 0-9 km/h de avance y 0-10 km/h marcha atrás.

• Filtrado de caudal completo del sistema de carga hidrostático. • Bombas de la transmisión: dos bombas de pistones axial tipo patín de

caudal variable montadas en tándem en la caja del volante del motor. • Motores de cadenas: dos motores de pistones tipo eslabón de

caudal variable.

Capacidades de llenado de servicio

Depósito de combustible 195 L

Cárter y filtro 11 L

Mando final, XL (en cada lado) 10 L Mando final, LGP (en cada lado) 10 L Sistema de refrigeración 22,4 L Depósito hidráulico/transmisión 59,5 L

Controles hidráulicos

Caudal de la bomba 73,5 L/min

Ajuste de la válvula de seguridad 20.600 kPa • Caudal de la bomba a 2.150 rev/min y 6.895 kPa.

• Posiciones de control:

– Cilindros de elevación: subir, mantener, bajar, flotación. – Cilindros de inclinación: izquierda, mantener, derecha. – Cilindros de ángulo: izquierda, mantener, derecha. – Cilindros de ripper: subir, mantener, bajar.

Mandos finales

Características:

• Juego de engranajes planetarios de doble reducción.

• Montaje independiente de los bastidores de cadenas para aislarlos de la masa de la máquina y de las cargas de impacto inducidas por el terreno.

Sistemas de freno y dirección

Características: • Giro a plena potencia. • Contrarrotación.

• Control de dirección, velocidad y orientación con una sola palanca. • Frenado hidrostático (dinámico) mediante el sistema de transmisión de la

máquina con una palanca de control de la transmisión, un pedal de freno central y un pedal decelerador.

Especificaciones del Tractor de Cadenas D4K2

Tren de rodaje

Número de rodillos (cada lado) 7 Número de zapatas (cada lado): tren de rodaje con cadena sellada y lubricada (SALT)

43 Número de zapatas (cada lado):

tren de rodaje SystemOne 38

Anchura de zapata: XL 460 mm

Anchura de zapata: LGP 635 mm Longitud de cadena sobre el suelo: XL 2.248 mm Longitud de cadena sobre el suelo: LGP 2.248 mm

Ancho de vía: XL 1.550 mm

Ancho de vía: LGP 1.725 mm

Superficie en contacto con el suelo: XL 20.682 cm2 Superficie en contacto con el suelo: LGP 28.550 cm2 Presión sobre el suelo: XL 38,6 kPa Presión sobre el suelo: LGP 29,2 kPa • Tensores de cadena hidráulicos.

• Bastidores de rodillos de cadena de sección en caja. • Protecciones de guía de la cadena traseras atornillables. • Protección de la longitud total del tensor con protectores de

las ruedas cabilla y limpiaparabrisas. • Eslabón de empalme: SystemOne y SALT. • Zapatas de una sola garra.

• Rueda cabilla segmentada (SALT). • Rodillos y ruedas guía sellados y lubricados.

Normas

ISO 6396:2008 77 dB(A)

SAE J1166 FEB2008 78 dB(A)

ROPS SAE J397-OCT95,

SAE J1040-MAY94, ISO 3471-94, ISO 3164-95

FOPS SAE J231-JAN81,

ISO 3449-92

Ripper

Tipo Paralelogramo

Número de vástagos 3

Profundidad máxima de excavación 337,5 mm Alcance máximo a nivel del suelo 596 mm Distancia libre máxima bajo la punta 448 mm

Anchura total 1.710 mm

Altura 165 mm

Peso 554 kg

Cabrestante

Peso 610 kg

Accionamiento del cabrestante Hidroestático

Control Hidráulico

Velocidad Variable

Longitud del cabrestante 705 mm

Anchura total 741 mm

Diámetro del tambor 254 mm

Anchura del tambor 274 mm

Espacio libre entre hoja y círculo 171,5 mm Diámetro de la cuerda: recomendado 16 mm Diámetro de la cuerda: opcional 19 mm Capacidad del tambor: cable recomendado 113 m Capacidad del tambor: cable opcional 78 m Tracción máxima del cable: tambor vacío 18.144 kg Tracción máxima del cable: tambor lleno 11.340 kg Velocidad máxima del cable: tambor vacío 40 m/min Velocidad máxima del cable: tambor lleno 63 m/min • Velocidad de desplazamiento infinitamente variable y tracción

de desplazamiento de 0 al máximo.

• Entrada/salida de potencia, freno desactivado, carrete libre (equipamiento de serie).

• Control hidráulico sin apenas esfuerzo con una sola palanca. • Control de carga y modulación de velocidad precisos. • Barra de tiro montada integral.

• 3 rodillos de guía cable disponibles. Kit disponible para añadir un 4º rodillo.

Dimensiones

Todas las dimensiones son aproximadas.

XL LGP

1 Ancho de vía 1.550 mm 1.725 mm

2 Anchura del tractor (zapatas estándar, sin hoja) 2.010 mm 2.360 mm

3 Longitud total (con hoja) 4.274 mm 4.274 mm

4 Longitud del tractor básico (sin hoja) 3.275 mm 3.275 mm

5 Altura del tractor 2.763 mm 2.763 mm

6 Altura libre sobre el suelo 332 mm 332 mm

HOJA XL Intermedia LGP

7 Anchura de la hoja 2.782 mm 2.921 mm 3.149 mm

8 Altura de la hoja de empuje 1.010 mm 860 mm 910 mm

9 Altura de elevación de hoja 743 mm 743 mm 708 mm

10 Profundidad de excavación 573 mm 590 mm 590 mm

11 Ángulo de corte de hoja, ajustable 52° a 58° 52° a 58° 52° a 58°

Inclinación máxima 387 mm 448 mm 438 mm

Ángulo máximo (ambos lados) 25° 25° 25°

Anchura de la hoja en ángulo máximo 2.542 mm 2.669 mm 2.874 mm

Capacidad de hoja (SAE) 1,98 m3 _{1,50 m}3 _{1,85 m}3

1 2 4 7 3 Altura de la garra: 47 mm 6 8 5 9 2.716 mm 10 11

Equipo estándar del D4K2

SISTEMA ELÉCTRICO

• Alarma de marcha atrás

• Alternador, 12 voltios, 120 amperios, servicio pesado

• Bocina eléctrica • Conector de diagnóstico

• Dos baterías, servicio pesado, no requieren mantenimiento, 750 CCA

• Luces, halógenas, 2 delanteras y 2 traseras • Motor de arranque, eléctrico, 12 voltios

PUESTO DEL OPERADOR

• Techo ROPS/FOPS

• Asiento, suspensión neumática, tejido o vinilo • Cinturón de seguridad, retráctil de 76 mm • Soportes para pies, tablero de instrumentos • Sistema de control electrónico con:

– Indicadores de nivel de combustible y de temperaturas del refrigerante del motor y del aceite hidráulico

– Limitador electrónico de velocidad – Pantalla indicadora de velocidad y rev/min

del motor

– Horómetro, eléctrico

– Indicador de servicio del filtro de aire del motor, electrónico

– Indicador de agua en combustible, electrónico • Interruptor del acelerador, giratorio

• Modo ECO

• Mandos, montados en el asiento, con ajuste hacia adelante y hacia atrás

• Reposabrazos, ajustables • Espejo, retrovisor, interior

• Pedal único que combina funciones de deceleración y frenado

• Ajustes de velocidad de avance/marcha atrás independientes

• Toma de alimentación, 12 voltios • Percha para abrigo

• Compartimento de almacenamiento • Soporte para vasos

• Alfombra de goma de alta resistencia

SISTEMA HIDRÁULICO

• Sistema hidráulico de 3 válvulas • Sistema hidráulico con detección de carga • Palanca única, control de tres funciones • Aceite y bomba hidráulica

• Control de hoja estable

TREN DE POTENCIA

• Motor Diésel Cat C4.4 ACERT™,

turboalimentado, certificado por Tier 4 Interim de la EPA de EE. UU. y Stage IIIB de la UE con postratamiento

• Postenfriador, aire a aire (ATAAC) • Sistema de refrigeración con placa de barra

de aluminio (radiador, tren de potencia) • Filtro de aire con prefiltro, expulsión

automática de polvo y admisión de aire debajo del capó

• Transmisión hidrostática de circuito cerrado y doble vía

• Bomba eléctrica de cebado de combustible • Separador de combustible/agua

• Control de tracción

• TREN DE RODAJE

• Tren de rodaje SALT

• Bastidor de cadenas de 7 rodillos

• Rodillos de cadena, lubricados permanentemente • Rodillos superiores

• Tensores de cadena hidráulicos • Protecciones, guías delanteras/traseras • Eslabón de empalme

• OTRO EQUIPO ESTÁNDAR

• Bastidor en C, VPAT, cilindros y tuberías hidráulicos

• Capós del motor con cerradura • Dispositivo de tracción delantero • Barra de tiro rígida

• Sistemas de vaciado ecológico (aceite del motor, aceite del implemento y del tren de potencia y refrigerante del motor)

• Orificios de análisis programado de aceite (aceite de motor, tren de potencia, sistema hidráulico) • Protecciones contra actos vandálicos • Protector del cárter de alta resistencia • ANTICONGELANTE

• Refrigerante de larga duración, -37 °C

SISTEMA ELÉCTRICO

• Cuatro faros halógenos delanteros y dos traseros integrados

TREN DE POTENCIA • Auxiliar de transmisión • Instalación, cabrestante TREN DE RODAJE • Pares de cadenas, XL: – Cadena, 460 mm MS SystemOne™ • Pares de cadenas, LGP: – Cadena, 635 mm MS SystemOne™

PUESTO DEL OPERADOR

• Cabina con aire acondicionado • Cabina, ventanillas de policarbonato

y aire acondicionado

• Asiento, suspensión neumática, elección de: – Vinilo, asiento calefactado con

mandos calefactados

– Tejido, asiento calefactado con mandos calefactados

– Tejido, asiento con calefacción y ventilación con controles calefactados • Radio, AM/FM/, reproductor de CD • Insonorización

SISTEMA HIDRÁULICO

• Sistema hidráulico, 4 válvulas para uso con ripper

• Sistema hidráulico, 4 válvulas para uso con cabrestante

PROTECCIONES

• Protección trasera de alta resistencia • Rejilla, radiador, alta resistencia • Protección, guía de la cadena, central • Protección, rodillo de la cadena, longitud total • Parasol, trasero, cabina

• Parasol, lateral, cabina • Parasol, trasero, techo

• Parasol, delantero y puertas, techo • Protecciones especiales, delanteras • Protecciones especiales, traseras

HOJAS

• Hoja VPAT XL • Hoja VPAT LGP • Hoja intermedia VPAT

COMPONENTES TRASEROS

• Barra de tiro, remolque • Montaje, cabrestante • Ripper, paralelogramo,

incluye tres vástagos y dientes

MANDO DE CONTROL DE LOS IMPLEMENTOS TRASEROS

• Control, ripper • Control, cabrestante • Control, ripper y cabrestante

CONTROL Y GUIADO DE LA MÁQUINA

• Instalación, preinstalación para AccuGrade • Control de hoja de ángulo de ataque asistida

AYUDAS DE ARRANQUE

• Calentador, refrigerante del motor, 120 V • Ayuda al arranque, éter

OTROS IMPLEMENTOS

• Sistema de seguridad de la máquina • Cat Product Link 321

• Cat Product Link 121 • Cat Product Link 522

ANTICONGELANTE

• Refrigerante de larga duración hasta -50 °C

ACCESORIOS INSTALABLES A PIE DE OBRA

• Cabrestante, hidrostático

El equipo opcional puede variar. Consulte a su distribuidor Cat para obtener más información.

Tractor de Cadenas D4K2

Si desea más información sobre los productos Cat, los servicios de nuestros distribuidores o sobre cómo solucionar sus problemas profesionales, visite nuestra página web www.cat.com

© 2012 Caterpillar Inc. Todos los derechos reservados

Materiales y especificaciones sujetos a cambio sin previo aviso. Las máquinas que se muestran en este catálogo pueden incluir equipos opcionales. Consulte a su distribuidor Cat para conocer las opciones disponibles.

CAT, CATERPILLAR, SAFETY.CAT.COM, sus respectivos logotipos y el color "Caterpillar Yellow" y la imagen comercial de "Power Edge", así como la identidad corporativa y de producto utilizadas en la prese nte, son marcas registradas de Caterpillar y no pueden utilizarse sin autorización.

HSHQ6686 (03-2012) (Traducción: 08-2012)
