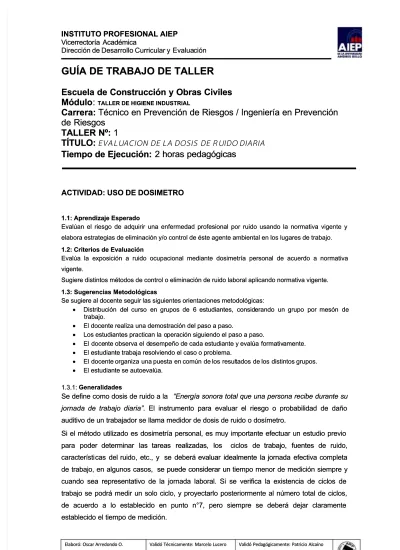

GUÍA DE TRABAJO DE TALLER
GUÍA DE TRABAJO DE TALLER
Escuela de Construcción y Obras Civiles
Escuela de Construcción y Obras Civiles
Módulo
Módulo::
TALLER DE HIGIENE INDUSTRIALTALLER DE HIGIENE INDUSTRIALCarrera:
Carrera: Técnico en Prevención de Riesgos / Ingeniería en Prevención
Técnico en Prevención de Riesgos / Ingeniería en Prevención
de Riesgos
de Riesgos
TALLER Nº:
TALLER Nº: 1
1
TÍTULO:
TÍTULO:
E V AE V A L UL UA C I O N D E L A D O S I S A C I O N D E L A D O S I S D E RD E R UUI D O I D O D I A R I AD I A R I ATiempo de Ejecución:
Tiempo de Ejecución: 2 horas pedagógicas
2 horas pedagógicas
ACTIVIDAD: USO DE DOSIMETRO
ACTIVIDAD: USO DE DOSIMETRO
1.1: Aprendizaje Esperado 1.1: Aprendizaje Esperado
Evalúan el riesgo de adquirir una enfermedad profesional por ruido usando la normativa vigente y Evalúan el riesgo de adquirir una enfermedad profesional por ruido usando la normativa vigente y elabora estrategias de eliminación y/o control de éste agente ambiental en los lugares de trabajo. elabora estrategias de eliminación y/o control de éste agente ambiental en los lugares de trabajo. 1.2: Criterios de Evaluación
1.2: Criterios de Evaluación
Evalúa la exposición a ruido ocupacional mediante dosimetría personal de acuerdo a normativa Evalúa la exposición a ruido ocupacional mediante dosimetría personal de acuerdo a normativa vigente.
vigente.
Sugiere distintos métodos de control o eliminación de ruido laboral aplicando normativa vigente. Sugiere distintos métodos de control o eliminación de ruido laboral aplicando normativa vigente. 1.3: Sugerencias Metodológicas
1.3: Sugerencias Metodológicas
Se sugiere al docente seguir las siguientes orientaciones metodológicas: Se sugiere al docente seguir las siguientes orientaciones metodológicas:
Distribución del curso en Distribución del curso en grupos grupos de 6 de 6 estudiantes, considestudiantes, considerando un erando un grupo por grupo por mesón demesón de
trabajo. trabajo.
El El docente docente realiza realiza una una demostración demostración del del paso paso a a paso.paso.
Los Los estudiantes estudiantes practican practican la ola operación peración siguiendo siguiendo el el paso paso a a paso.paso.
El doceEl docente nte observa observa el del desempeño esempeño de de cada cada estudiante estudiante y y evalúa formativevalúa formativamente.amente.
El El estudiante estudiante trabaja trabaja resolviendo resolviendo el el caso caso o o problema.problema.
El docente organiza una El docente organiza una puesta en puesta en común de común de los resullos resultados de tados de los distintos los distintos grupos.grupos.
El El estudiante estudiante se se autoevalúa.autoevalúa.
1.3.1:
1.3.1: GeneralidadesGeneralidades
Se define como dosis de ruido a la
Se define como dosis de ruido a la “ “ Energía sonora total que una persona recibe durante suEnergía sonora total que una persona recibe durante su jornada
jornada de de trabajo trabajo diaria” diaria” . El instrumento para evaluar el riesgo o probabilidad de daño. El instrumento para evaluar el riesgo o probabilidad de daño auditivo de un trabajador se llama medidor de dosis de ruido o dosímetro.
auditivo de un trabajador se llama medidor de dosis de ruido o dosímetro.
Si el método utilizado es dosimetría personal, es muy importante efectuar un estudio previo Si el método utilizado es dosimetría personal, es muy importante efectuar un estudio previo para poder
para poder determinar las determinar las tareas realizadas, los tareas realizadas, los ciclos de ciclos de trabajo, fuentes trabajo, fuentes de de ruido,ruido, característi
características del cas del ruido, etc., y ruido, etc., y se deberá se deberá evaluar idealmente la evaluar idealmente la jornada efectiva jornada efectiva completacompleta de trabajo, en algunos casos,
de trabajo, en algunos casos, se puede considerar un se puede considerar un tiempo menor de medición siempre ytiempo menor de medición siempre y cuando sea representativo de la jornada laboral. Si se verifica la existencia de ciclos de cuando sea representativo de la jornada laboral. Si se verifica la existencia de ciclos de trabajo se podrá medir un solo ciclo, y proyectarlo posteriormente al número total de ciclos, trabajo se podrá medir un solo ciclo, y proyectarlo posteriormente al número total de ciclos, de acuerdo a lo establecido en punto n°7, pero siempre se deberá dejar claramente de acuerdo a lo establecido en punto n°7, pero siempre se deberá dejar claramente establecido el tiempo de medición.
También es necesario efectuar dosimetría, cuando a través de un sonómetro integrador transcurridos 30 minutos no se ha estabilizado el valor del NPSeq de acuerdo al criterio
establecido en la Guía n°2 anteriormente realizada1.
1.3.2: Marco Legal
DS 594/1999 MINSAL.
Instructivo para la aplicación del DS 594/1999 MINSAL del ISP. Protocolo de Exposición Ocupacional a Ruido (PREXOR) MINSAL Guía Preventiva de trabajador expuesto a ruido del ISP.
1.4: Descripción Actividad
En el laboratorio de ciencias y prevención se dispondrá de grupos de trabajo de 6 personas (1 por mesón), se procederá a instalar un dosímetro en un maniquí articulado previamente ubicado en una silla en el interior de la cámara de ruido, el micrófono se instalará aproximadamente a 10 cm de la entrada del oído más expuesto a ruido del maniquí(supuesto), pero no a más de 30 cm, en el caso de que la exposición sea mayor por
un oído (exposición direccional a ruido), la elección de la posición del micrófono del
dosímetro deberá considerar ese oído específico.
1.5: Tiempo Actividad:
2 horas pedagógicas.
1.6: Equipamiento e insumos
1 Dosímetro integrador Marca Extech 407355.
1 megáfono
1 maniquí articulado
Proporcionados por los estudiante
DS 594/1999 MINSAL.
Instructivo para la aplicación del DS 594/1999 MINSAL del ISP.
Protocolo de Exposición Ocupacional a Ruido (PREXOR) MINSAL
Guía Preventiva de trabajador expuesto a ruido del ISP.
Equipo
1.7: Técnica o procedimiento de uso: Previo a la operación.
Para programar
Manualmenteel dosímetro, el docente asignado para la actividad,
asistente de laboratorio efectuará los siguientes pasos:
i. Para entrar al modo de programación, inicie con el medidor 407355 apagado.
ii. Presione y sostenga el botón
(RESET) al encender el instrumento.
iii. Suelte el botón RESET cuando aparezca
SEP (Configurando Parámetros).
iv. Use los botones de flecha izquierda
y
derecha para seleccionar el
parámetro deseado.
v. Use los botones de flecha arriba
y abajo
para cambiar los parámetros.
vi. Los símbolos de los parámetros definidos para las mediciones son:
LC: (Nivel de Criterio): 80, 84, 85 , 90 dB selección
Cable para micrófono
Conector para micrófono
Pantalla LCD
Conector para interfaz RS-232 para PC Botones pulsadores:
ON-OFF: Presione para encender el medidor; Presione y sostenga apagar el medidor
RESET: Este botón tiene diversos usos incluyendo borrar
memoria de datos y entrar al modo de programación como se
indicó en el manual
RUN: Presione para iniciar una prueba de ruido. Además usado como flecha izquierda en modo de programación
CLOCK : Presione para ver la fecha y hora. Además usado como flecha derecha en modo de programación
MODO: Presione para seleccionar modo de cronómetro de tiempo transcurrido, MNS (dBA), o modo de prueba de ruido (%DOSIS). Además usado como flecha abajo
en modo de programación
EVENT: Presione para seleccionar un banco de memoria (E1 a E5). Además usado como flecha arriba
LT: (Nivel de umbral): 70 a 90dB seleccionable en pasos de 1 dB en este caso
80dB
ER: ( Razón de intercambio): selección 3, 4, 5, y 6 dB
Primeros dos dígitos del año calendario
Últimos dos dígitos del año calendario
Mes calendario
Día del mes
Hora del día
Minutos
SF: Programación de Tiempo de respuesta, Lento (Slow,1 segundo) y Rápido
(Fast, 125ms)
vii. Presione el botón
para salir del modo programación. Los cambios
realizados en modo de programación serán guardados al salir. La configuración no
se pierde al apagar el medidor.
Operación del dosímetro por el estudiante (Exposición acumulada de ruido - %DOSIS)
Programe el tiempo de respuestai: (Rápido o Lento), nivel de criterio (Lc), tasa de
intercambio (ER), y el nivel de umbral (Lt) a mano (tarea efectuada por el docente a cargo o asistente de laboratorio, previo a la operación, pasos explicados en punto anterior) o por medio de software.
Use el botón MODO para seleccionar %DOSIS como la unidad de medida.
Use el botón EVENT para seleccionar un banco de datos de evento no usado (E1 a
E5).
Sujete el medidor a la hebilla del usuario (maniquí articulado), bolsillo de la camisa o
donde sea conveniente.
Enganche el clip del micrófono tan cerca del oído del usuario como sea posible ((en
este caso a 10 cm de la entrada del supuesto oído más expuesto) cuello de la camisa, por ejemplo) con el clip de solapa.
Presione el botón RUN para iniciar la medida de exposición acumulada de ruido. Se
enciende el icono Reloj.
Presione momentáneamente el botón RUN para PAUSAR la prueba (se activa el
icono PAUSE). Presione de nuevo el botón RUN para continuar la prueba (desaparece el icono PAUSE).
Use el botón MODO en cualquier momento para ver el tiempo transcurrido de la
Presione el botón MODO hasta que aparezca el icono TIME. Ahora el tiempo
transcurrido aparece en horas y minutos. Presione de nuevo el botón RUN para regresar a la lectura % DOSIS.
Para terminar la prueba de ruido, presione y sostenga el botón RUN durante 3
segundos.
Lea el valor de la exposición acumulada de ruido en la LCD.
Medición
Trascurridos 30 minutos registrar la dosis de ruido del instrumento con megáfono encendido.
Después de la medición.
Apagar el megáfono y dosímetro.
Desmontar del maniquí el dosímetro y poner en caja.
1.8.- Posibles casos para calcular la Dosis de Ruido
Caso A) Si la evaluación del nivel de exposición a ruido de un determinado trabajador se ha realizado a partir de una medición con dosímetro durante todo el tiempo efectivo de exposición, el valor obtenido representará la Dosis de Ruido Diaria.
Caso B) Si se ha evaluado sólo un porcentaje del tiempo efectivo de exposición o un ciclo de trabajo, se deberá proyectar la Dosis de Ruido al tiempo efectivo de exposición diario, de acuerdo a la siguiente expresión:
Dosis Proyectada = Dosis medida (%) x Tiempo efectivo de exposición (hrs.) Tiempo de medición (hrs.)
En caso de haberse evaluado sólo un ciclo de trabajo, la Dosis Proyectada se obtendrá multiplicando el resultado de la Dosis de Ruido correspondiente al ciclo medido por el número de ciclos que se repiten durante todo el tiempo efectivo de exposición.
1.8. Caso o problema
Si Ud. es un asesor en Prevención de riesgos de una empresa de obras viales y necesita determinar si un operador de un cargador frontal se encuentra expuesto a ruido, el trabajador efectúa durante 6 horas la misma tarea y tiene una hora de colación en un lugar fuera de la
Para el desarrollo del caso Ud. cuenta con datos que son similares a los obtenidos en la cámara de ruido para una evaluación de 30 minutos..
Se solicita que indique:
Calcule la dosis proyectada y determine si el trabajador se encuentra expuesto
a ruido ( con Riesgo o Sin Riesgo de adquirir hipoacusia sensorioneural. )
Nombre a lo menos 8 medidas de control generales de ruido carácter técnico
y 7 de carácter administrativo.
Nombre dos situaciones generales para el uso de EPA. (Elementos de
protección auditiva)
1.9: Evaluación Formativa:
Ámbitos Indicadores de evaluación Sí No Observaciones
Desempeño
Utiliza el Dosímetro integrador según indicaciones de operación. Indica y ajusta a la escala adecuada el dosímetro integrador. Demuestra seguridad y dominio en el procedimiento de medición de ruido.
Interpreta los interruptores filtro y respuesta en forma adecuada. Apaga el instrumento y lo guarda en la caja luego de su uso.
Interrogación Oral
¿Para qué tipo de ruido se ocupa el dosímetro? ¿Cómo se sabe que el instrumento esta calibrado? ¿Qué significa una dosis sobre 1?
¿Qué significa curva A?
¿Qué significa que el instrumento se ajuste a Slow, fast o peack?
¿ Nombre medidas administrativas tomadas a partir del protocolo PREXOR)
Autoevaluación
Distingo los componentes del Dosímetro integrador.
Realizo la medición de acuerdo a los estándares establecidos en el documento.
Puedo operar el instrumento y reconozco el radio de acción del instrumento de medición.
Tomo medidas de seguridad al manipular el instrumento.
Utilizo el instrumento de medición de acuerdo a recomendaciones del fabricante.
Puedo interpretar la información emitida por el Dosímetro integrador.
i Consulte las siguientes descripciones de los parámetros de dosimetría
Selección de Evento : Presione el botón EVENT para entrar al modo EVENT. Cada vez que presiona el botón EVENT la LCD aumenta el banco de evento (E1 a E5). Cada banco es una ubicación en memoria. El usuario puede guardar (o sobre escribir) los datos en cualquier banco. Cada ubicación de banco (E1, por ejemplo) se muestra en la LCD junto con los datos almacenados. Si hay datos en el banco, el número de banco (ID) destella. Para borrar datos en un banco, presione y sostenga el botón RESET hasta que la ID no destelle.
% DOSIS: La unidad de medida, % DOSE, se usa para cuantificar la exposición al ruido medida durante un turno de trabajo. La dosis al 100% es el máximo permisible de exposición al ruido en conformidad con las normas OSHA, MSHA, DOD, ACGIH e ISO. La mayoría de las normas especifican Nivel de criterio, Tasa de intercambio, Tiempo de respuesta y Ponderación de frecuencia para el dosímetro usado para las siguientes pruebas.
NIVEL DE CRITERIO (Lc) :Para hacer un levantamiento de exposición al ruido en el lugar, en conformidad con las normas como OSHA y MSHA, debe fijar primero el Nivel de criterio del dosímetro. El parámetro 100% DOSE comentado previamente se determina por la siguiente ecuación: 100% DOSE = Nivel de criterio para 8 horas.
Cada país tiene un Nivel de criterio singular (la mayoría de los países, incluyendo los EE.UU., usan 90 dB). Puede seleccionar el nivel de criterio en el modelo (80, 84, 85 ó 90 dB).
TASA DE INTERCAMBIO (ER): La Tasa de intercambio se ilustra mejor con ejemplos; consulte el siguiente ejemplo: Dado que 100%DOSE = Nivel de criterio para 8 horas, una persona recibiría 50% DOSIS en 4 horas si el nivel de ruido es igual al punto de control del nivel de criterio. Ahora considere un nivel de criterio de 90 dB, una
medida de ruido de 95 dB (5 dBA mayor al nivel de criterio) y una tasa de intercambio de 5 dB; En este ejemplo, 100% DOSIS sería recibida en sólo 4 horas. Esto es porque con una tasa de intercambio de 5 dB, se considera que un aumento de 5 dB duplica la DOSIS. Puede seleccionar otras tasas de intercambio (3, 4, 5, ó 6 dB). Consulte las regulaciones o normas locales.
TIEMPO DE RESPUESTA RÁPIDO (F) LENTO (S) : Fije el tiempo de respuesta a Rápido (F) para capturar aumentos súbitos de sonido como disparos de armas de fuego, fuegos artificiales, martilleo y otros ruidos explosivos. Use el punto Lento (S) si el ruido a prueba es continuo como ronroneo o zumbido de fondo. Generalmente, las normas OSHA y MSHA especifican usar el punto Lento para levantamientos de ruido. Consulte la sección de programación de este manual para fijar el tiempo de respuesta.
NIVEL DE UMBRAL (Lt): El nivel de umbral es el nivel de sonido en el cual el modelo 407354 comienza a integrar el ruido a la prueba de exposición. Por ejemplo, si el nivel de umbral (Lt) se ha fijado en 85 dB, el medidor integrará todo el ruido igual o mayor a 85 dB. Los sonidos menores a este umbral no serían incluidos en el cálculo de la dosis. Para cambiar el nivel consulte la sección de programación. Puede fijar el nivel de umbral de 70 a 90 dB en pasos de 1 dB.
BANDERA PICO: Cuando hay niveles de sonido mayores a 140 dB, el medidor presenta el símbolo PK
INDICADOR DE NIVEL ALTO: Cuando hay niveles de sonido sobre 115 dB el medidor muestra el símbolo audífono para la configuración de tasa de intercambio, nivel de criterio y umbral
Reloj de tiempo real : Presione la tecla CLOCK para ver el Día y la Hora junto con el icono TIME destellando. Note que la configuración de la Fecha y Hora quedan guardadas al apagar el medidor. Para fijar la HORA y FECHA:
