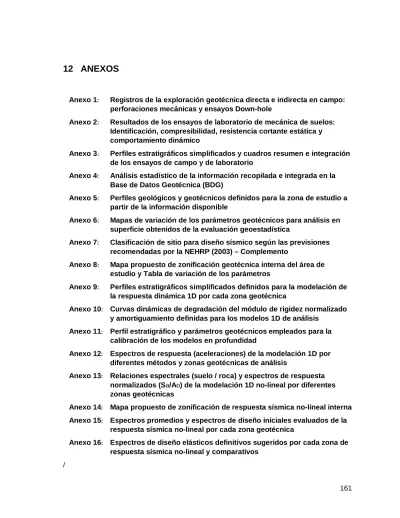

12 ANEXOS

Anexo 1

:

Registros de la exploración geotécnica directa e indirecta en campo:

perforaciones mecánicas y ensayos Down-hole

Anexo 2

:

Resultados de los ensayos de laboratorio de mecánica de suelos:

Identificación, compresibilidad, resistencia cortante estática y

comportamiento dinámico

Anexo 3

:

Perfiles estratigráficos simplificados y cuadros resumen e integración

de los ensayos de campo y de laboratorio

Anexo 4

:

Análisis estadístico de la información recopilada e integrada en la

Base de Datos Geotécnica (BDG)

Anexo 5

:

Perfiles geológicos y geotécnicos definidos para la zona de estudio a

partir de la información disponible

Anexo 6

:

Mapas de variación de los parámetros geotécnicos para análisis en

superficie obtenidos de la evaluación geoestadística

Anexo 7

:

Clasificación de sitio para diseño sísmico según las previsiones

Anexo 8

:

Mapa propuesto de zonificación geotécnica interna del área de

estudio y Tabla de variación de los parámetros

Anexo 9

:

Perfiles estratigráficos simplificados definidos para la modelación de

la respuesta dinámica 1D por cada zona geotécnica

Anexo 10

:

Curvas dinámicas de degradación del módulo de rigidez normalizado

y amortiguamiento definidas para los modelos 1D de análisis

Anexo 11

:

Perfil estratigráfico y parámetros geotécnicos empleados para la

calibración de los modelos en profundidad

Anexo 12

:

Espectros de respuesta (aceleraciones) de la modelación 1D por

diferentes métodos y zonas geotécnicas de análisis

Anexo 13

:

Relaciones espectrales (suelo / roca) y espectros de respuesta

normalizados (S

a

/A

o

) de la modelación 1D no-lineal por diferentes

zonas geotécnicas

Anexo 14

:

Mapa propuesto de zonificación de respuesta sísmica no-lineal interna

Anexo 15

:

Espectros promedios y espectros de diseño iniciales evaluados de la

respuesta sísmica no-lineal por cada zona geotécnica

Anexo 16

:

Espectros de diseño elásticos definitivos sugeridos por cada zona de

respuesta sísmica no-lineal y comparativos

/

(2)

ANEXO No. 1

Registros de la exploración geotécnica directa e indirecta en campo:

perforaciones mecánicas y ensayos geofísicos Down-Hole

(3)

INVESTIGACIÓN GEOTÉCNICA DIRECTA E INDIRECTA – REGISTROS DE CAMPO: PERFORACIONES MECÁNICAS, ENSAYOS DOWN-HOLE

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Carrera 85 No. 11–74. Apto. 413. "MultiCentro" PBX: (572) 330 9095. Cali – Colombia

Fecha:

Septiembre 12 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Polideportivo "El Guabal" (Cra. 42 – Cll. 13C)

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

1 Nivel

_Freático

Al perforar

Estabilizado 3.50 m 1.0 m

Hoja:

1 de 3

Muestra

Prof. [m] Tipo SPT ½ pie Estrato

D E S C R I P C I Ó N

Observaciones

0.0 1.0 2.0 3.0 4.0 5.0 C M-1 100% C M-2 100% Ag SH-1 27% Ag SH-2 45% Ag SH-3 36% Ag SH-4 27% Ag 4 4 2 5 3 5 5 7

Cobertura orgánica hasta 0.50 m

Limos (MH) color café oscuro con algo de arena de grano medio a fino y con trazas de gravas menores a ½", presenta trazos negros, raíces, despojos, contenido de materia orgánica M.O. bajo y olor. Plasticidad media-alta y consistencia media. Humedad natural HN > LP.

Limo (MH) de color café con trazas de arena media a fina, con lente intermedio de arcilla color gris azuloso y de tonos negros; presenta raíces aisladas y contenido de materia orgánica bajo, no se percibe olor. Plasticidad media-alta y consistencia blanda. HN > LP.

Arcilla (CH) de color café oscuro con trazas de arena fina; material de tendencia expansiva. Consistencia media a semidura y plasticidad media-alta. HN > LP.

Limo arcilloso (MH-CH) de color negro a café oscuro a con trazas de arena fina; contenido de materia orgánica moderado. Plasticidad muy alta y consistencia media a semidura. HN < LP. Material orgánico de tendencia contracto-expansiva.

Limo arcilloso (MH-CH) café amarillento con trazas de arena fina, vetas gris claro con zonas anaranjadas y negras aisladas. Consistencia media y plasticidad media-alta. HN > LP.

Arcilla limosa (CH-MH) de color gris claro con trazas de arena fina; presenta franjas café y negras. Consistencia blanda y plasticidad media-alta. Humedad natural alta, HN >> LP.

Cuchara: 0.00 – 1.0 m L = 80 cm (Lneta≈ 75 cm)

Cuchara: 1.0 – 2.0 m L = 60 cm (Lneta≈ 55 cm) Auger ∅ = 3½" a 2.0 m para ampliar. Se presentan flujos de agua subterránea (posible filtración por fuga en lavadero).

Shelby # 1: 2.0 a 2.60 m L = 55 cm, ∅ = 2"

Se presenta cierre de la perforación.

Auger ∅ = 3½" a 3.0 m

Nivel freático inicial: 3.50 m (estimado) Shelby # 2: 3.0 a 3.60 m Flujos de agua al extraer.

Auger ∅ = 3½" a 3.60 m Shelby # 3: 3.60 a 4.20 m

Auger ∅ = 3½" a 4.20 m Shelby # 4: 4.20 a 4.80 m Difícil avance a presión.

Auger ∅ = 3½" a 5.0 m

Notas Particulares: La lectura de la última sección de la cuchara es sólo para recuperación de muestra y tendencia del estrato. Para el valor de Nspt se usa el 2 y 3 registro (Er≈ 45%).

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 12 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Polideportivo "El Guabal" (Cra. 42 – Cll. 13C)

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

1 Nivel

_Freático

Al perforar

Hoja:

2 de 3

Muestra

D E S C R I P C I Ó N

Observaciones

5.0 6.0 7.0 8.0 9.0 10.0 SH-5 55% Ag SH-6 36% Ag SH-7 64% Ag SH-8 65% Ag SH-9 73% Ag

Prosigue suelo de similares características.

Arcilla (CH) de color gris claro a café amarillenta con trazas de arena de grano medio a fino; vetas color anaranjado. Consistencia media y plasticidad media-alta. HN > LP.

Arcilla (CH) de color gris y tonos café rojizos con trazas de arena fina y franjas negras. Consistencia media y plasticidad media-alta. HN > LP.

Zona de transición:

Limo arcilloso (MH-CH) gris y tonos café con trazas de arena de grano fino. Plasticidad muy alta y consistencia media a dura. HN > LP. Cambio final (≈ -7.20 m) a limo arcilloso color gris verdoso con arenas.

Limo arcilloso (MH-CH) de color gris verdoso y tonos azules con un poco de arena de grano medio a fino. Consistencia media a blanda y plasticidad media-alta. HN > LP.

Prosigue suelo similar.

Limo arcilloso (MH-CH) de coloración gris verdosa azulosa y franjas café, con trazas de arena fina. Consistencia media a blanda y plasticidad media-alta. HN > LP.

Shelby # 5: 5.0 a 5.60 m Presenta flujos de agua al extraer.

Auger ∅ = 3½" a 6.0 m Shelby # 6: 6.0 a 6.60 m Auger ∅ = 3½" a 7.0 m Shelby # 7: 7.0 a 7.60 m Auger ∅ = 3½" a 8.0 m Shelby # 8: 8.0 a 8.60 m Auger ∅ = 3½" a 9.30 m Shelby # 9: 9.0 a 9.50 m

Auger ∅ = 3½" a 10.0 m, difícil avance.

(4)

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 12 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Polideportivo "El Guabal" (Cra. 42 – Cll. 13C)

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

1 Nivel

_Freático

Al perforar

Hoja:

3 de 3

Muestra

D E S C R I P C I Ó N

Observaciones

10.0 11.0 12.0 13.0 14.0 15.0 SH-10 27% Ag C M-3 100% C M-4 30% Ag SH-11 55% C M-5 100% Ag SH-12 73% 12 14 15 20 6 9 11 25 17 23 22 20

Recobro en Shelby de suelo arcilloso café oscuro a negro (similar a muestras SH-2 a SH-3); humedad natura muy alta por flujos. Tiende a proseguir limo arcilloso de similares características al anterior; presencia de gravas color café de hasta 1½" y forma sub-redondeadas.

Posible transición a arcilla limosa gris y café; consistencia dura. Arcilla (CH) de color gris claro con trazas de arena de grano medio a fino; vetas café amarillentas y contenido de materia orgánica M.O. bajo. Consistencia media y plasticidad muy alta. Humedad natural alta, HN >> LP.

Prosigue inicialmente suelo de similares características. Transición (≅ -11.50 m): Arcilla (CH) color café rojizo y arenas de grano medio a fino con trazas de gravas de hasta ⅜" de forma sub-angular; presencia de oxidaciones negras y contenido M.O. bajo. Consistencia media a blanda y plasticidad media-alta. Humedad baja, HN > LP.

Suelo arcilloso de similares características entre los 11.50 m a 13.20 m, aproximadamente.

Limo arcilloso (MH-CH) de color café rojizo con trazas de arena de grano medio a fino; vetas grises y contenido de materia orgánica M.O. bajo. Consistencia media y plasticidad alta. HN ≈ LP.

Transición:

Arcilla limosa (CH-MH) de color gris claro y franjas café rojizas con trazas de arena fina. Consistencia media y plasticidad alta. HN > LP.

Prosigue suelo de similares características.

Limos arcillosos (MH-CH) de color gris claro con trazas de arena de grano grueso a fino. Consistencia media y plasticidad alta. HN > LP. /

Shelby # 10: 10.0 a 10.20 m Se rasga tubo por presencia de grava.

Auger ∅ = 3½" a 10.60 m. Difícil avance. Cuchara: 10.60 – 11.20 m

Cuchara: 11.20 – 11.80 m

Nota: Posible zona de antiguo drenaje de agua subterránea (paleo-drenaje).

Auger ∅ = 3½" a 13.0 m Shelby # 11: 13.0 a 13.30 m Cuchara: 13.0 – 13.30 m Auger ∅ = 3½" a 14.50 m Shelby # 12: 14.50 a 15.0 m Fondo de la perforación: 15.0 m

Notas Particulares: La lectura de la última sección de la cuchara es sólo para recuperación de muestra y tendencia del estrato. Para el valor de Nspt se usa el 2 y 3 registro (Er≈ 45%). Nivel freático final: 0.90 m

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 15 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Cll. 8 – Cras. 42 y 42Bis. Los Cámbulos

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

2 Nivel

_Freático

Al perforar

Hoja:

1 de 4

Muestra

D E S C R I P C I Ó N

Observaciones

0.0 1.0 2.0 3.0 4.0 5.0 A Ag Ag SH-1 51% Ag SH-2 55% Ag SH-3 62% Ag SH-4 82%

Relleno superficial hasta 2.0 m

Capa orgánica superficial de mínimo espesor sobre relleno antrópico conformado por escombros de construcción (fragmentos de ladrillo, concreto, etc.); suelo limo arcilloso color café oscuro con trozos de madera y desecho (basura, bolsas, etc.). Humedad natural baja.

Tiende a proseguir relleno de similares características al anterior. Parte final se percibe cambio a suelo natural.

Suelo natural:

Limo arcilloso de color café oscuro con rastros de contenido orgánico. Consistencia media y plasticidad media a alta; humedad natural baja.

Limo (MH) café amarillento y franjas oscuras con trazas de arena de grano medio a fino y de gravas menores a ⅜"; contenido de materia orgánica M.O. bajo. Consistencia media a semidura y plasticidad alta. HN ≈ LP.

Limos (MH) de color café amarillento y franjas negras con trazas de arena fina; presenta vetas arcillosas gris claro. Consistencia media y plasticidad alta. HN > LP.

Transición:

Limo (MH) café amarillento con trazas de arena; contenido M.O. bajo, consistencia media y plasticidad alta. Cambio al final a Limo arcilloso de color gris claro (≈ -4.50 m); tendencia contracto-expansiva. Limo arcilloso (MH-CH) gris claro con trazas de arena fina; presencia de vetas negras. Consistencia media y plasticidad muy alta. HN > LP. Parte final cambia a limo arcilloso café amarillento (≈ -5.0 m).

Apique: 0.00 – 1.0 m Auger: 1.0 – 2.0 m L = 60 cm, ∅ = 3½". Auger ∅ = 3½" a 2.40 m Shelby # 1: 2.40 a 2.90 m L = 55 cm, ∅ = 2" Auger ∅ = 3½" a 3.0 m Shelby # 2: 3.0 a 3.60 m Auger ∅ = 3½" a 4.0 m Shelby # 3: 4.0 a 4.60 m Auger ∅ = 3½" a 4.60 m Shelby # 4: 4.60 a 5.20 m

(5)

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 15 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Cll. 8 – Cras. 42 y 42Bis. Los Cámbulos

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

2 Nivel

_Freático

Al perforar

Hoja:

2 de 4

Muestra

D E S C R I P C I Ó N

Observaciones

5.0 6.0 7.0 8.0 9.0 10.0 Ag SH-5 73% Ag SH-6 80% Ag SH-7 55% C M-1 55% Ag SH-8 89% Ag SH-9 84% Ag 13 12 11 13

Limos (MH) de color café amarillento y tonos rojizos con trazas de arena de grano medio a fino; presenta vetas arcillosas color gris y franjas negras. Consistencia media a semidura y plasticidad alta. HN ≅ LP.

Limos (MH) café amarillento con trazas de arena fina; presenta vetas grises, franjas negras y oxidaciones café rojizas. Consistencia media y plasticidad alta.

Se percibe aumento en la humedad natural del suelo. Limos (MH) café amarillento con trazas de arena fina; presenta vetas arcillosas gris verdoso claro, franjas de limo rojizo y algunos nódulos consolidados. Consistencia media a semidura y plasticidad muy alta. HN ≅ LP.

Limos (MH) de color gris claro con trazas de arena media a fina y franjas café amarillentas y negras aisladas. Consistencia media y plasticidad alta. HN > LP.

Arcilla limosa (CH-MH) gris claro y café amarillenta con trazas de arena fina. Consistencia blanda, plasticidad y humedad alta, HN >> LP.

Arcilla limosa (CH-MH) de color gris azulosa claro y café amarillento con trazas de arena gruesa a fina y de gravas menores a ½"; oxidaciones negras y contenido de materia orgánica M.O. bajo. Consistencia media y plasticidad muy alta; humedad alta, HN > LP.

Auger ∅ = 3½" a 5.20 m Shelby # 5: 5.20 a 5.80 m Auger ∅ = 3½" a 6.0 m Shelby # 6: 6.0 a 6.40 m Auger ∅ = 3½" a 7.0 m Shelby # 7: 7.0 a 7.30 m Difícil avance a presión del tubo.

Cuchara: 7.30 – 8.0 m L = 60 cm (Lneta≈ 55 cm) Auger ∅ = 3½" a 8.0 m Shelby # 8: 8.0 a 8.60 m

Nivel freático inicial: 8.0 m (estimado)

Auger ∅ = 3½" a 10.0 m

Notas Particulares:

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 15 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Cll. 8 – Cras. 42 y 42Bis. Los Cámbulos

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

2 Nivel

_Freático

Al perforar

Hoja:

3 de 4

Muestra

D E S C R I P C I Ó N

Observaciones

10.0 11.0 12.0 13.0 14.0 15.0 SH-10 84% Ag SH-11 44% Ag SH-12 45% C C M-2 20% Ag SH-13 47% C M-3 30% Ag 24 21 4 (10 cm) 1 1 1 1 Transición:

Limos (MH) color café rojizo con trazas de arena media a fina y de gravas hasta de ½"; presenta vetas de arcilla gris azulosa y oxidaciones negras y violeta. Consistencia media y plasticidad muy alta; humedad natural alta, HN > LP.

Limos (MH) color café rojizo y amarillento con trazas de arena media a fina, vetas gris oscuras, oxidaciones negras y nódulos consolidados. Consistencia media y plasticidad alta. HN > LP.

Limo arcilloso (MH-CH) color café rojizo y tonos amarillo con un poco de arena g-m-f y de gravas de hasta ¾" sub-redondeadas; oxidaciones rojizas a negras, nódulos consolidados y M.O. baja. Consistencia semidura y plasticidad media-alta. Humedad baja, HN < LP.

Limos arcillosos (ML-CL) de coloración café rojizo con algo de arena de grano media a fino y con trazas de gravas de tamaños menores a ¾" de formas sub-redondeadas, alteradas y con oxidaciones oscuras; vetas gris verdosas claras y contenido M.O. bajo. Consistencia media a blanda y plasticidad media-baja. HN > LP.

Transición:

Limo arcilloso (MH-CH) color café rojizo oscuro con un poco de arena media a fina y con trazas de gravas menores a ½". Consistencia media y plasticidad media-alta; aumento de humedad natural, HN > LP. Cambio al final a arcilla limosa gris verdosa.

Arcilla (CH) de color gris verdoso claro con trazas de arena de grano fino; presenta vetas color violeta y oxidaciones negras. Consistencia media a blanda y plasticidad muy alta; humedad natural alta, HN > LP. Material de tendencia contracto-expansiva.

Shelby # 10: 10.0 a 10.60 m Tendencia al cierre de la perforación.

Auger ∅ = 3½" a 11.50 m Shelby # 12: 11.50 a 11.80 m Difícil avance; se penetra a golpes.

Penetra por caída libre hasta 12.60 m

Cuchara: 11.80 – 13.0 m SPT: 4 golpes en 10 cm

Auger ∅ = 3½" a 13.50 m Shelby # 13: 13.50 a 14.0 m Penetra a golpes suaves

Cuchara: 14.0 – 15.0 m L = 80 cm (Lneta≈ 75 cm) Se penetra con sólo el peso propio. Tendencia al cierre de la perforación.

Auger ∅ = 3½" a 15.0 m

(6)

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 16/18 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Cll. 8 – Cras. 42 y 42Bis. Los Cámbulos

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

2 Nivel

_Freático

Al perforar

Hoja:

4 de 4

Muestra

D E S C R I P C I Ó N

Observaciones

15.0 16.0 17.0 18.0 19.0 20.0 SH-14 45% Ag SH-15 73% Ag SH-16 35% Ag SH, C Ag SH-17 62% Ag

Limo (MH) café amarillento con trazas de arena g-m-f y de gravas de hasta ½"; presenta vetas grises, franjas rojizas y oxidaciones negras. Consistencia media y plasticidad alta, HN > LP. Posible recobro.

Arcilla limosa gris claro de tonos azules; material de textura uniforme. Limos (MH) de color gris claro con trazas de arena fina y de gravas de tamaño hasta ⅜" de forma sub-redondeada y color café oscuro; franjas y oxidaciones negras y vetas café amarillentas. Consistencia semidura y plasticidad alta; baja la humedad natural, HN < LP.

Prosigue suelo de similares características al anterior. Transición:

Limos (MH) de color café y gris claro con trazas de arena fina, vetas rojizas y oxidaciones negras. Consistencia media y plasticidad alta. HN ≅ LP.

Tiende a seguir suelo similar, plasticidad alta.

Arcilla limosa gris verdosa claro; consistencia dura y plasticidad alta.

Limo arcilloso (MH-CH) de color gris verdoso claro con trazas de arena de grano medio a fino; presenta puntos negros aislados y franjas café oscuro. Consistencia media y plasticidad alta. HN > LP.

Prosigue suelo de similares características al anterior.

/

Septiembre 16: (N.F. ≈ 3.70 m a 4.0 m) Shelby # 14: 15.0 a 15.60 m Difícil avance; se penetra a golpes.

Auger ∅ = 3½" a 16.0 m Flujos de lodo durante las extracciones.

Shelby # 15: 16.0 a 16.60 m Difícil avance; se penetra a golpes.

Auger ∅ = 3½" a 17.0 m Shelby # 16: 17.0 a 17.40 m Difícil avance; rechazo a golpes.

Auger ∅ = 3½" a 18.0 m Shelby y Cuchara: 18.0 a 18.60 m Nota: No se logra recuperación: el muestreador se atasca y penetra en las paredes; se extrae con recobro-carga.

Auger ∅ = 3½" a 19.0 m Septiembre 18: Cierre de la perforación. Auger a 19.0 m

Shelby # 17: 19.0 a 19.40 m

Auger ∅ = 3½" a 20.0 m Fondo de la perforación: 20.0 m

Notas Particulares: Tendencia al cierre de la perforación entre los 15.0 m y 16.0 m. Nivel freático final: 4.0 m

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 19 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Calle 4A – Carrera 50. Sector "El Lido"

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

3 Nivel

_Freático

Al perforar

Hoja:

1 de 2

Muestra

D E S C R I P C I Ó N

Observaciones

0.0 1.0 2.0 3.0 4.0 5.0 Ag Ag SH-1 51% Ag SH-2 49% Ag SH-3 51% Ag SH-4 38% Ag SH-5 42% Cobertura hasta 0.50 m

Capa vegetal inicial de limos arcillosos color café oscuro, con raíces y contenido orgánico; prosigue zona de relleno de escombros de construcción (fragmentos de ladrillo, concreto, etc.), con gravas y arenas en matriz limo arcillosa.

Prosigue hasta -1.50 m relleno de similares características al anterior. Suelo natural:

Limo arcilloso de color café amarillento claro. Consistencia media y plasticidad media-alta.

Limos (MH) color café amarillento y tonos rojizos con trazas de arena fina, vetas grises y trazos negros; contenido de materia orgánica M.O. bajo. Consistencia media y plasticidad alta. HN > LP.

Prosigue suelo similar.

Arcilla limosa (CH-MH) café amarillento con trazas de arena g-m-f y de gravas menores a ⅜"; vetas grises y trazos negros leves y aislados. M.O. baja. Consistencia media y plasticidad alta. HN > LP.

Limo arcilloso (MH-CH) café amarillento similar, con trazas de arena media a fina; abundantes vetas grises y franjas negras. Consistencia media y plasticidad alta; aumento de la humedad natural, HN > LP.

Muestra de similares características a la anterior.

Limo (MH) de coloración café amarillento con trazas de arena fina y vetas grises. Consistencia media a blanda y plasticidad alta; humedad natural alta. HN > LP.

Limo arcilloso (MH-CH) café amarillento y gris; contenido de materia orgánica M.O. bajo. Consistencia media y plasticidad alta. HN > LP

Auger: 0.0 – 1.0 m para avance. L = 60 cm, ∅ = 3½" Auger ∅ = 3½": 1.0 – 2.0 m Shelby # 1: 2.0 a 2.60 m L = 55 cm, ∅ = 2" Auger ∅ = 3½" a 2.60 m Shelby # 2: 2.60 a 3.20 m Auger ∅ = 3½" a 3.20 m Shelby # 3: 3.20 a 3.80 m Auger ∅ = 3½" a 3.80 m Shelby # 4: 3.80 a 4.40 m

Nivel freático inicial: 4.0 m (estimado)

Shelby # 5: 4.40 a 5.0 m

(7)

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

Fecha:

Septiembre 19 / Octubre 06 de 2008

Inspector:

Rolando Nazarith Charrupí

Proyecto:

"Exploración Cañaveralejo" – Tesis M.I.G.

Perforador:

Diego Fernando Arias

Localización:

Lote: Calle 4A – Carrera 50. Sector "El Lido"

Equipo:

Acker TH (MC-PR-02)

Martillo:

Seguridad (140 lb)

Sondeo No.

3 Nivel

_Freático

Al perforar

Hoja:

2 de 2

Muestra

D E S C R I P C I Ó N

Observaciones

5.0 6.0 7.0 8.0 9.0 10.0 Ag SH-6 55% SH-7 65% SH-8 55% SH-9 56% Ag SH-10 53% Ag SH-11 45% Ag SH-12 58%

Limo arcilloso café amarillento; parte final cambio a tonalidad oscura.

Zona de transición:

Limo (MH) café amarillento a gris oscuro de tonalidad azul a negra, trazas de arena de grano fino; contenido M.O. bajo. Consistencia media y plasticidad media-alta. Humedad alta, HN > LP.

Limo arcilloso (MH-CH) de color gris oscuro y tonalidad verdosa con trazas de arena media a fina y algunos nódulos de hasta ⅜", M.O. bajo. Consistencia media, plasticidad muy alta y humedad alta, HN > LP. Limo (MH) gris oscuro y verdoso con trazas de arena fina. Consistencia media a blanda, plasticidad y humedad muy alta (saturado), HN > LP.

Limo arcilloso (MH-CH) color gris oscuro a azul oscuro con trazas de arena de grano medio a fino; contenido de materia orgánica M.O. bajo, se percibe olor. Consistencia media y plasticidad muy alta. HN >> LP.

Transición (≈ -7.60 m):

Arcilla (CH) gris azulosa oscura a café amarillenta con vetas rojizas, contenido orgánico bajo. Consistencia media y plasticidad muy alta; humedad natural media, HN > LP.

Limo (MH) de color café amarillento rojizo con trazas de arena de grano fino; vetas gris claro y oscuro azulosas. Consistencia media a semidura y plasticidad alta. HN ≈ LP.

Prosigue suelo de similares características al anterior. Limo arcilloso (MH-CH) color café rojizo y franjas gris claro y oscuro, con trazas de arena de grano medio a fino. Consistencia media a semidura y plasticidad muy alta. HN > LP.

/ Auger ∅ = 3½" a 5.40 m Shelby # 6: 5.40 a 6.0 m Auger ∅ = 3½" a 6.0 m Shelby # 7: 6.0 a 6.40 m Octubre 06 de 2008: Shelby # 8: 6.0 a 6.60 m Auger ∅ = 3½" a 6.60 m Shelby # 9: 6.60 a 7.20 m Auger ∅ = 3½" a 7.20 m Shelby # 10: 7.20 a 7.80 m Auger ∅ = 3½" a 8.0 m Shelby # 11: 8.0 a 8.30 m Auger ∅ = 3½" a 9.0 m Shelby # 12: 9.0 a 9.60 m Fondo de la perforación: 9.60 m

Notas Particulares: Sondeo adyacente y complementario de -6.0 m a 9.60 m (Octubre 06). Nivel freático final: 3.0 m

MUNICIPIO DE SANTIAGO DE CALI

PROYECTO: VULNERABILIDAD SISMICA EL GUABAL LOCALIZACION: S-1 - POLIDEPORTIVO EL GUABAL

FECHA: SEPTIEMBRE DE 2008

OPERADOR: JAIME BETANCOURT COTA PERFORACION: 1000.00 m.s.n.m. REVISO:

DV DI DH ONDA P. ONDA S. ONDA P ONDA S.

0 5.00 5.00 0.00 0.00 Distancia en metros

-1 5.10 5.00 7.50 15.00 680.00 340.00 2.00 0.50 0.33 Tiempos en milisegundos -2 5.39 5.00 12.00 24.00 449.17 224.58 2.00 0.50 0.33 Velocidades en metros sobre -3 5.83 5.00 13.50 25.00 431.85 233.20 1.85 0.54 0.29 segundos -4 6.40 5.00 15.20 27.00 421.05 237.04 1.78 0.56 0.27

-5 7.07 5.00 15.00 30.00 471.33 235.67 2.00 0.50 0.33 DV= Profundidad sondeo -6 7.81 5.00 16.50 33.00 473.33 236.67 2.00 0.50 0.33 DH= Distancia horizontal -7 8.60 5.00 22.00 41.00 390.91 209.76 1.86 0.54 0.30 DI= Distancia inclinada -8 9.43 5.00 22.00 44.00 428.64 214.32 2.00 0.50 0.33 Por presencia de agua a los

-9 10.30 5.00 23.00 47.00 447.83 219.15 2.04 0.49 0.34 2 metros la velocidad de

-10 11.18 5.00 25.50 51.00 438.43 219.22 2.00 0.50 0.33 P se obtuvo por relacion.

-11 12.08 5.00 27.00 54.00 447.41 223.70 2.00 0.50 0.33 -12 13.00 5.00 26.00 52.00 500.00 250.00 2.00 0.50 0.33

DISTANCIAS (m) RELACION DE

POISSON OBSERVACIONES RESULTADOS ENSAYO DE DOWNHOLE

VELOCIDADES

(m/seg) _VP/VS _VS/VP TIEMPOS

(mmseg)

PROYECTO: VULNERABILIDAD SISMICA CALLE 9 CON CARRERA 42 LOCALIZACION: S-2 - LOTE CALLE 8 CON CARRERA 42

-1 5.10 5.00 10.00 21.00 510.00 242.86 2.10 0.48 0.35 Tiempos en milisegundos -2 5.39 5.00 11.00 22.00 490.00 245.00 2.00 0.50 0.33 Velocidades en metros sobre -3 5.83 5.00 14.00 28.00 416.43 208.21 2.00 0.50 0.33 segundos -4 6.40 5.00 15.00 30.00 426.67 213.33 2.00 0.50 0.33

-5 7.07 5.00 16.00 32.00 441.88 220.94 2.00 0.50 0.33 DV= Profundidad sondeo -6 7.81 5.00 17.00 34.00 459.41 229.71 2.00 0.50 0.33 DH= Distancia horizontal -7 8.60 5.00 17.50 35.00 491.43 245.71 2.00 0.50 0.33 DI= Distancia inclinada -8 9.43 5.00 20.50 39.00 460.00 241.79 1.90 0.53 0.31 -9 10.30 5.00 20.00 40.00 515.00 257.50 2.00 0.50 0.33 -10 11.18 5.00 21.00 42.00 532.38 266.19 2.00 0.50 0.33 -11 12.08 5.00 22.50 45.00 536.89 268.44 2.00 0.50 0.33 -12 13.00 5.00 23.50 47.00 553.19 276.60 2.00 0.50 0.33 -13 13.93 5.00 25.00 50.00 557.20 278.60 2.00 0.50 0.33 -14 14.87 5.00 31.00 59.00 479.68 252.03 1.90 0.53 0.31 -15 15.81 5.00 32.00 61.00 494.06 259.18 1.91 0.52 0.31 DISTANCIAS (m) RELACION DE POISSON OBSERVACIONES RESULTADOS ENSAYO DE DOWNHOLE

VELOCIDADES

(m/seg) _VP/VS _VS/VP TIEMPOS

(mmseg)

PROYECTO: VULNERABILIDAD SISMICA CALLE 5 CARRERA 50 LOCALIZACION: S-3 - LOTE CALLE 4 CON CARRERA 50

-1 5.10 5.00 11.70 23.00 435.90 221.74 1.97 0.51 0.33 Tiempos en milisegundos -2 5.39 5.00 12.50 25.00 431.20 215.60 2.00 0.50 0.33 Velocidades en metros sobre -3 5.83 5.00 13.50 27.00 431.85 215.93 2.00 0.50 0.33 segundos -4 6.40 5.00 15.00 29.00 426.67 220.69 1.93 0.52 0.32 DI= Distancia inclinada -5 7.07 5.00 16.00 31.00 441.88 228.06 1.94 0.52 0.32 DV= Profundidad sondeo -6 7.81 5.00 16.50 33.00 473.33 236.67 2.00 0.50 0.33 DH= Distancia horizontal

DISTANCIAS (m) _{RELACION DE}

POISSON OBSERVACIONES RESULTADOS ENSAYO DE DOWNHOLE

VELOCIDADES

(m/seg) VP/VS VS/VP TIEMPOS

(8)

ANEXO No. 2

Resultados de los ensayos de laboratorio de mecánica de suelos: Identificación,

compresibilidad, resistencia cortante estática y comportamiento dinámico

(9)

INVESTIGACIÓN GEOTÉCNICA DEL SUBSUELO: TABLA RESUMEN RESULTADOS DE ENSAYOS DE LABORATORIO DE IDENTIFICACIÓN

ESTUDIO :

"EVALUACIÓN DE LA RESPUESTA SÍSMICA NO-LINEAL DE UN DEPÓSITO DE SUELO PRE-CONSOLIDADO

HOJA No. : 1 de 4

DE LA CIUDAD DE CALI".

(TESIS DE MAESTRÍA EN INGENIERÍA - GEOTECNIA)

ETAPA :

INVESTIGACIÓN GEOTÉCNICA DIRECTA DEL SUBSUELO - ABANICO ALUVIAL DEL RÍO "CAÑAVERALEJO"

H.N.

H.E.

R.C.I. P.U.H.

L - C

w

eq

q

u

γγγγ

hum

1½"

1"

¾"

½"

⅜

"

4

10

40

100

200 LL

LP

IC

IP

(%)

(kg/cm²) (t/m

3

)

1 C-01

0.0-1.0

100

99

98

88

80

76

66

35

0.9

32

38.3

34.9 MH

A-7-5

6.3 Guabal

C-02

1.0-2.0

100

99

95

91

67

35

0.7

32

46.1

35.1 MH

A-7-5

1.4

2.79 SH-01

2.0-2.6

100

99

71

30

0.7

41

43.5

37.0 CH

A-7-6

4.9

1.18

1.76 SH-02

3.0-3.6

100

99

98

91

41

1.0

50

40.4

46.4 MH-CH

A-7-5

9.0

2.66

1.67 SH-03

3.6-4.2

100

99

98

84

38

0.8

46

49.2

43.0 MH-CH

A-7-5

0.69

1.73 SH-04

4.2-4.8

100

99

98

85

36

0.6

49

53.1

43.4 CH-MH

A-7-5

2.78

0.97

1.79 SH-05

5.0-5.6

100

99

98

97

85

35

0.8

50

47.1

43.6 CH-MH

SH-06

6.0-6.6

100

99

98

86

34

0.9

52

40.6

43.9 CH

A-7-5

2.79

2.01

1.83 SH-07

7.0-7.6

100

99

98

92

40

0.9

₅₂

_45.6

_46.8

_MH-CH

_A-7-5

_2.73

_1.80

SH-08

8.0-8.6

100

96

89

65

32

0.6

33

44.7

34.0 MH-CH

A-7-5

2.75

0.85

1.77 SH-09

9.0-9.5

100

98

95

93

77

35

0.8

42

43.2

39.6 CH-MH

SH-10

10.0-10.2

100

98

97

39

0.7

58

59.0

49.1 CH

9.4

1.67 C-03

10.6-11.2

100

99

97 100 37

0.8

62

51.0

50.5 CH

A-7-5

2.7

2.78

1.70 C-04

11.2-11.8

100

99

98

80

60

53

50

26

0.7

24

34.1

27.1 CH

A-7-6

0.4 SH-11

13.0-13.3

100

99

76

36

0.9

40

37.9

39.3 MH-CH

A-7-5

7.5

2.83

0.92

1.84 C-05

13.5-14.1

100

99

83

37

0.9

46

43.7

42.8 CH-MH

A-7-5

2.72 SH-12

14.5-15.0

100

98

97

80

36

0.9

43

40.8

41.0 MH-CH

2 Ag

0.0-2.0

39.1

1.75 Cambulos

SH-01

2.4-2.9

100

99

95

92

90

77

38

1.0

39

39.5

39.7 MH

A-7-5

4.5

2.80

2.14

1.81 SH-02

3.0-3.6

100

99

98

83

41

0.9

₄₂

_43.2

_42.7

_MH

_A-7-5

_2.75

_1.67

_1.78

SH-03

4.0-4.6

100

99

83

42

0.8

40

48.7

42.4 MH

A-7-5

4.6 OBSERVACIONES:

S1-SH02: Muestra contracto-expansiva.

S1-SH10: Recobro de estrato superficial (muestra expansiva S1-SH02).

Ag: Muestra de avance inicial con Auger.

ATTERBERG

LIMITES DE

ANÁLISIS GRANULOMÉTRICO - % QUE PASA EN PESO

ARENA

Sondeo

No.

Muestra

No.

Profund.

(m)

RESUMEN DE RESULTADOS DE ENSAYOS DE LABORATORIO

AASHTO

USCS

M.O.

(%)

GRAVA

P.E.S.

(10)

ESTUDIO :

"EVALUACIÓN DE LA RESPUESTA SÍSMICA NO-LINEAL DE UN DEPÓSITO DE SUELO PRE-CONSOLIDADO

HOJA No. : 2 de 4

DE LA CIUDAD DE CALI".

(TESIS DE MAESTRÍA EN INGENIERÍA - GEOTECNIA)

ETAPA :

INVESTIGACIÓN GEOTÉCNICA DIRECTA DEL SUBSUELO - ABANICO ALUVIAL DEL RÍO "CAÑAVERALEJO"

H.N.

H.E.

R.C.I. P.U.H.

L - C

w

eq

q

u

γγγγ

hum

1½"

1"

¾"

½"

⅜

"

4

10

40

100

200 LL

LP

IC

IP

(%)

(kg/cm²) (t/m

3

₎

SH-04

4.6-5.2

100

99

98

94

41

0.9

53

45.9

47.6 MH-CH

2.66 SH-05

5.2-5.8

100

99

98

97

76

40

1.0

36

40.4

39.4 MH

A-7-5

2.87

2.10

1.85 SH-06

6.0-6.4

100

99

96

88

42

1.0

₄₆

_43.9

_45.0

_MH

SH-07

7.0-7.3

100

99

98

99

46

1.0

53

46.4

50.1 MH

A-7-5

2.89

1.94

1.78 C-01

7.3-8.0

100

98

94

90

83

40

0.9

₄₄

_45.5

_42.8

_MH

_A-7-5

_2.79

SH-08

8.0-8.6

100

99

98

89

38

0.7

51

51.8

45.5 CH-MH

A-7-5

2.85 SH-09

9.0-9.6

100

96

95

94

93 112 44

0.9

68

52.1

56.4 CH-MH

A-7-5

5.1

2.89

1.47

1.72 SH-10

10.0-10.6

100

99

98

97

96

95

96

44

0.8

52

52.3

48.7 MH

A-7-5

2.84

1.72 SH-11

10.6-11.1

100

99

83

44

0.9

38

47.2

42.4 MH

A-7-5

2.79

1.81

1.72 SH-12

11.5-11.8

100

96

92

89

86

82

77

73

58

32

1.1

26

29.4

30.8 MH-CH

A-7-5

3.1

2.81

1.09

1.74 C-02

11.8-13.0

100

96

94

92

85

72

62

42

27

0.4

15

35.8

23.3 ML-CL

A-7-6

0.3

2.78

1.70 SH-13

13.5-14.0

100

95

94

93

89

83

77

60

33

0.8

₂₇

_39.4

_31.8

_MH

C-03

14.0-15.0

100

99

99 101 40

0.9

61

48.8

51.1 CH

A-7-5

2.73 SH-14

15.0-15.6

100

98

97

96

95

80

40

0.9

40

45.1

41.3 MH

A-7-5

2.78

1.62

1.73 SH-15

16.0-16.6

100

98

97

96

89

41

1.0

49

39.0

45.6 MH

SH-16

17.0-17.4

100

99

96

44

1.0

52

44.2

48.8 MH

A-7-5

2.90

1.79 SH-17

19.0-19.4

100

99

98

92

39

0.9

53

42.2

46.8 MH-CH

A-7-5

2.71

3 Ag

0.0-2.0

40.2 El Lido

SH-01

2.0-2.6

100

99

98

76

39

0.8

₃₈

_47.9

_39.4

_MH

_A-7-5

_2.4

_2.75

_1.08

_1.75

SH-02

2.6-3.2

100

98

97

96

95

94

81

35

0.8

₄₆

_41.9

_41.5

_CH-MH

_A-7-5

_5.5

_1.24

_1.76

SH-03

3.2-3.8

100

98

97

82

38

0.8

₄₃

_48.7

_42.1

_MH-CH

SH-04

3.8-4.4

100

99

85

42

0.7

43

54.0

43.6 MH

A-7-5

2.82

0.87

1.70 OBSERVACIONES:

Ag: Muestra de avance inicial con Auger.

S2-SH10: Muestra inicial con recobro (relleno superficial: escombros, etc.)

ARENA

USCS

Profund.

(m)

ANÁLISIS GRANULOMÉTRICO - % QUE PASA EN PESO

M.O.

(%)

AASHTO

RESUMEN DE RESULTADOS DE ENSAYOS DE LABORATORIO

Sondeo

No.

Muestra

No.

GRAVA

P.E.S.

G

s

LIMITES DE

ATTERBERG

(11)

ESTUDIO :

"EVALUACIÓN DE LA RESPUESTA SÍSMICA NO-LINEAL DE UN DEPÓSITO DE SUELO PRE-CONSOLIDADO

HOJA No. : 3 de 4

DE LA CIUDAD DE CALI".

(TESIS DE MAESTRÍA EN INGENIERÍA - GEOTECNIA)

ETAPA :

INVESTIGACIÓN GEOTÉCNICA DIRECTA DEL SUBSUELO - ABANICO ALUVIAL DEL RÍO "CAÑAVERALEJO"

H.N.

H.E.

R.C.I. P.U.H.

L - C

w

eq

q

u

γγγγ

hum

1½"

1"

¾"

½"

⅜

"

4

10

40

100

200 LL

LP

IC

IP

(%)

(kg/cm²) (t/m

3

₎

SH-05

4.4-5.0

100

99

98

96

86

38

0.8

48

48.5

43.9 MH-CH

A-7-5

5.6 SH-06

5.4-6.0

100

98

74

45

0.8

29

52.2

38.5 MH

A-7-5

6.5 SH-07

6.0-6.4

100

99

98

96

92

41

0.8

₅₁

_51.6

_46.6

_MH-CH

_A-7-5

_6.2

_2.76

_0.69

_1.61

SH-08

6.0-6.6

100

99

92

47

0.7

45

59.5

46.7 MH

A-7-5

SH-09

6.6-7.2

100

99

98

96

94

95

41

0.8

₅₃

_54.5

_48.0

_MH-CH

_A-7-5

_3.9

_2.73

SH-10

7.2-7.8

100

99

98

94

33

0.9

61

41.8

47.9 CH

A-7-5

4.2 SH-11

8.0-8.3

100

98

97

87

41

1.0

46

41.9

44.6 MH

A-7-5

2.88

2.44

1.83 SH-12

9.0-9.6

100

98

96

92

39

0.9

53

43.2

46.8 MH-CH

2'

C-01

0.4-1.4

33.9 Cambulos

C-02

1.4-2.4

100

99

98

80

36

0.9

45

40.3

41.3 CH-MH

A-7-5

5.2

2.79 SH-1

2.5-2.9

41.1 C-03

2.9-3.9

46.2 C-04

3.9-4.7

53.1 SH-2

4.7-5.1

100

99

98

97

95 100 45

1.0

54

45.9

50.4 MH

A-7-5

2.67 C-05

5.2-6.0

36.0 C-06

6.5-7.3

40.5 SH-3

7.5-7.9

44.3 C-07

7.9-8.9

48.1 C-08

8.9-9.9

48.8 C-09

9.9-10.9

100

99

98

97

79

30

0.8

₄₉

_41.6

_40.7

_CH

_A-7-5

_4.4

_2.68

C-10

11.5-12.3

56.4 C-11

12.9-13.5

26.0 OBSERVACIONES:

S3-SH07: Arcilla limosa gris azul-verdosa claro de consistencia blanda (S3-SH08).

S3-SH09: Arcilla limosa gris azulosa oscura de consistencia media a blanda (S3-SH10).

LIMITES DE

RESUMEN DE RESULTADOS DE ENSAYOS DE LABORATORIO

ATTERBERG

Sondeo

No.

Muestra

No.

USCS

M.O.

(%)

P.E.S.

G

s

GRAVA

ARENA

AASHTO

Profund.

(m)

(12)

ESTUDIO :

"EVALUACIÓN DE LA RESPUESTA SÍSMICA NO-LINEAL DE UN DEPÓSITO DE SUELO PRE-CONSOLIDADO

HOJA No. : 4 de 4

DE LA CIUDAD DE CALI".

(TESIS DE MAESTRÍA EN INGENIERÍA - GEOTECNIA)

ETAPA :

INVESTIGACIÓN GEOTÉCNICA DIRECTA DEL SUBSUELO - ABANICO ALUVIAL DEL RÍO "CAÑAVERALEJO"

H.N.

H.E.

R.C.I. P.U.H.

L - C

w

eq

q

u

γγγγ

hum

1½"

1"

¾"

½"

⅜

"

4

10

40

100

200 LL

LP

IC

IP

(%)

(kg/cm²) (t/m

3

₎

C-12

13.5-14.3

29.4 SH-4

14.5-14.8

50.6

2.83 C-13

15.3-15.9

42.7 C-14

16.3-16.9

45.6 C-15

17.5-18.4

46.0 C-16

18.4-19.4

44.3 C-17

19.4-20.0

100

99

98

97

96

60

32

0.8

28

38.6

31.9 MH-CH

A-7-5

3'

C-01

0.0-0.8

36.0 El Lido

C-02

0.8-1.8

100

99

98

75

38

0.8

37

44.7

39.0 MH

A-7-5

C-03

1.8-2.6

48.0 C-04

2.6-3.4

48.9

2.81 SH-1

3.5-3.9

100

99

98

83

45

0.7

38

55.2

42.6 MH

A-7-5

2.79 C-05

3.9-4.9

56.5 C-06

4.9-5.5

45.2 SH-2

5.5-5.9

100

99

98

97

43

0.8

54

56.0

49.1 MH

A-7-5

2.81 C-07

6.0-7.0

61.3 SH-3

7.0-7.4

100

99

98

97

98

48

0.6

50

66.7

49.7 MH

A-7-5

2.83 C-08

7.4-8.4

43.2 C-09

8.4-9.2

43.8 C-10

9.2-10.0

100

99

98

82

40

0.9

₄₁

_46.0

_42.0

_MH

_A-7-5

OBSERVACIONES:

P.E.S.

G

s

GRAVA

ARENA

ATTERBERG

AASHTO

LIMITES DE

USCS

RESUMEN DE RESULTADOS DE ENSAYOS DE LABORATORIO

M.O.

(%)

Sondeo

No.

Muestra

No.

Profund.

(m)

(13)

INVESTIGACIÓN GEOTÉCNICA: RESULTADOS DE LABORATORIO – CURVAS DE COMPRESIBILIDAD ENSAYOS DE CONSOLIDACIÓN 1-D

- Fechas de ejecución: Noviembre de 2008 a Diciembre de 2009. Laboratorios: Universidad Nacional de Colombia, sede Bogotá – Ingeniería y Georiesgos Ltda.

- Tipo de muestras evaluadas: Arcillas limosas de plasticidad media a muy alta y consistencia media; material saturado.

- Total de pruebas realizadas: 24 (Sondeos S-1, S-2, S-2', S-3, S-3'). Total de pruebas descartadas: 01. Total efectivo: 23. Norma de ensayo: NTC-1967.

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S1-SH02

0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 0.1 1.0 10.0 100.0 1000.0

Esfuerzo vertical efectivo, σσσσv' (kg/cm²)

R E L A C IO N D E V A C IO S ( e )

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 0.1 1.0 10.0 100.0 1000.0

0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 0.1 1.0 10.0 100.0 1000.0

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S1-SH11 (C-04)

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0 10000.0

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S1-SH11 (C-05)

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0

(14)

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S2'-SH01 (S2-SH01) 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 0.1 1.0 10.0 100.0 1000.0

R E L A C IO N D E V A C IO S ( e)

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S2'-SH02 (S2-SH04)

0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 0.1 1.0 10.0 100.0 1000.0

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 0.1 1.0 10.0 100.0 1000.0

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S2'-SH03 (C-01)

0.52 0.56 0.60 0.64 0.68 0.72 0.76 0.80 0.84 0.88 0.92 0.96 1.00 1.04 1.08 1.12 1.16 1.20 1.24 0.1 1.0 10.0 100.0 1000.0

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S2'-SH04 (C-03)

0.68 0.72 0.76 0.80 0.84 0.88 0.92 0.96 1.00 1.04 1.08 1.12 1.16 1.20 1.24 1.28 1.32 1.36 1.40 1.44 1.48 1.52 1.56 1.60 1.64 1.68 0.1 1.0 10.0 100.0 1000.0

0.45 0.50 0.56 0.61 0.67 0.72 0.77 0.83 0.88 0.93 0.99 1.04 1.10 1.15 0 1 10 100 1,000

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0 σ σσ σ R E L A C IO N D E V A C IO S ( e)

0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 0.1 1.0 10.0 100.0 1000.0 σ σσ σ R E L A C IO N D E V A C IO S ( e )

0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.1 1.0 10.0 100.0 1000.0 σ σσ σ R E L A C IO N D E V A C IO S ( e)

(15)

CURVA DE COMPRESIBILIDAD DE CASAGRANDE - S2-SH14 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1.0 10.0 100.0 1000.0

0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 1.50 1.55 1.60 0.1 1.0 10.0 100.0 1000.0

0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 1.50 1.55 0.1 1.0 10.0 100.0 1000.0

0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 1.50 0.1 1.0 10.0 100.0 1000.0

0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 1.50 1.55 1.60 1.65 1.70 1.75 1.80 0.1 1.0 10.0 100.0 1000.0

0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 1.30 1.35 1.40 1.45 1.50 1.55 1.60 1.65 0.1 1.0 10.0 100.0 1000.0

0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05 1.10 1.15 1.20 1.25 0.1 1 10 100 1000

(16)

INVESTIGACIÓN GEOTÉCNICA: RESULTADOS DE LABORATORIO – ENVOLVENTES DE FALLA ENSAYOS DE CORTE DIRECTO (C.D. – U.U.)

- Fechas de ejecución: Marzo de 2009 a Octubre de 2009. Laboratorios: Universidad Nacional de Colombia, sede Bogotá – Ingeniería y Georiesgos Ltda.

- Tipo de muestras evaluadas: Limos arcillosos de plasticidad media a muy alta y consistencia media. Parámetros drenados (efectivos) y no-drenados; valores pico y residuales.

- Total de pruebas realizadas: 31 (Sondeos S-1, S-2, S-2', S-3, S-3'). Total de pruebas descartadas: 01. Total efectivo: 31. Norma de ensayo: NTC-1917.

ENSAYO DE CORTE DIRECTO - S1-SH02

CONSOLIDADO - DRENADO ττττ = 0.2586σ + 0.3208 R2_{= 0.8979} c' = 32 kPa φ' = 14° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/cm²) E S F U E R Z O C O R T A N T E , (k g /c m ²) ENV -PICO ENV -ULTIMA

CONSOLIDADO - DRENADO ττττ = 0.1542σ + 0.4087 R2 = 0.6751 c' = 35 kPa φ' = 10° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/cm²) E S F U E R Z O C O R T A N T E , (k g /c m ²) ENV-PICO ENV-ULTIMA

CONSOLIDADO - DRENADO ττττ = 0.5262σ + 0.5995 R2 = 0.8617 c' = 70 kPa φ' = 25° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 1.50 1.60 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/cm²) E S F U E R Z O C O R T A N T E , (k g /c m ²) ENV -PICO ENV -ULTIMA

CONSOLIDADO - DRENADO ττττ = 0.7832σ + 0.0875 R2 = 0.9946 c' = 20 kPa φ' = 31° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 2.20 2.40 2.60 2.80 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/c m²) E S F U E R Z O C O R T A N T E , (k g /c m ²) ENV-PICO ENV-ULTIMA

ENSAYO DE CORTE DIRECTO - S2'-SH01

CONSOLIDADO - DRENADO ττττ = 0.4181σ + 0.2162 R2 = 0.9993 C' = 21 kPa φ' = 23° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/c m²) E S F U E R Z O C O R T A N T E, (k g /c m ²) ENV-PICO ENV-ULTIMA

CONSOLIDADO - DRENADO ττττ = 0.6955σ + 0.0993 R2 = 0.9998 c' = 9 kPa φ' = 34° 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 2.20 ESFUERZO NORMAL, (σσσσ1+σσσσ3)/2 (kg/cm²) E S F U E R Z O C O R T A N T E , (k g /c m ²) ENV -PICO ENV -ULTIMA

12 ANEXOS. Anexo 1: Anexo 2: Anexo 3: Anexo 4: Anexo 5: Anexo 6: Anexo 7: Anexo 8: Anexo 9: Anexo 10: Anexo 11: Anexo 12: Anexo 13:

12 ANEXOS

Anexo 1

:

Registros de la exploración geotécnica directa e indirecta en campo:

perforaciones mecánicas y ensayos Down-hole

Anexo 2

:

Resultados de los ensayos de laboratorio de mecánica de suelos:

Identificación, compresibilidad, resistencia cortante estática y

comportamiento dinámico

Anexo 3

:

Perfiles estratigráficos simplificados y cuadros resumen e integración

de los ensayos de campo y de laboratorio

Anexo 4

:

Análisis estadístico de la información recopilada e integrada en la

Base de Datos Geotécnica (BDG)

Anexo 5

:

Perfiles geológicos y geotécnicos definidos para la zona de estudio a

partir de la información disponible

Anexo 6

:

Mapas de variación de los parámetros geotécnicos para análisis en

superficie obtenidos de la evaluación geoestadística

Anexo 7

:

Clasificación de sitio para diseño sísmico según las previsiones

recomendadas por la NEHRP (2003) – Complemento

Anexo 8

:

Mapa propuesto de zonificación geotécnica interna del área de

estudio y Tabla de variación de los parámetros

Anexo 9

:

Perfiles estratigráficos simplificados definidos para la modelación de

la respuesta dinámica 1D por cada zona geotécnica

Anexo 10

:

Curvas dinámicas de degradación del módulo de rigidez normalizado

y amortiguamiento definidas para los modelos 1D de análisis

Anexo 11

:

Perfil estratigráfico y parámetros geotécnicos empleados para la

calibración de los modelos en profundidad

Anexo 12

:

Espectros de respuesta (aceleraciones) de la modelación 1D por

diferentes métodos y zonas geotécnicas de análisis

Anexo 13

:

Relaciones espectrales (suelo / roca) y espectros de respuesta

normalizados (S

a

/A

o

) de la modelación 1D no-lineal por diferentes

zonas geotécnicas

Anexo 14

:

Mapa propuesto de zonificación de respuesta sísmica no-lineal interna

Anexo 15

:

Espectros promedios y espectros de diseño iniciales evaluados de la

respuesta sísmica no-lineal por cada zona geotécnica

Anexo 16

:

Espectros de diseño elásticos definitivos sugeridos por cada zona de

respuesta sísmica no-lineal y comparativos

/

ANEXO No. 1

Registros de la exploración geotécnica directa e indirecta en campo:

perforaciones mecánicas y ensayos geofísicos Down-Hole

INVESTIGACIÓN GEOTÉCNICA DIRECTA E INDIRECTA – REGISTROS DE CAMPO: PERFORACIONES MECÁNICAS, ENSAYOS DOWN-HOLE

SAYA INGENIERÍA

REGISTRO DE CAMPO

GEOTECNIA -

PERFORACIONES

_Freático

_Freático
