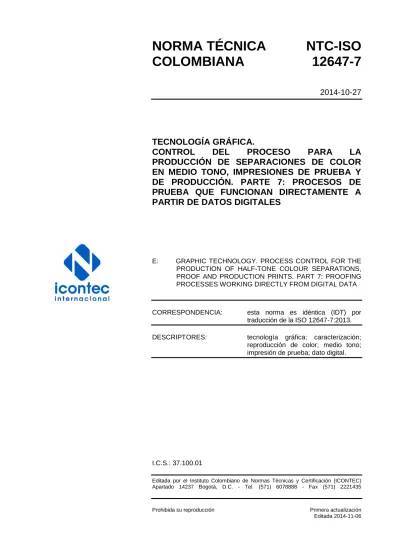

NORMA TÉCNICA
NTC-ISO
COLOMBIANA
12647-7
2014-10-27
TECNOLOGÍA GRÁFICA.
CONTROL
DEL
PROCESO
PARA
LA
PRODUCCIÓN DE SEPARACIONES DE COLOR
EN MEDIO TONO, IMPRESIONES DE PRUEBA Y
DE PRODUCCIÓN. PARTE 7: PROCESOS DE
PRUEBA QUE FUNCIONAN DIRECTAMENTE A
PARTIR DE DATOS DIGITALES
E: GRAPHIC TECHNOLOGY. PROCESS CONTROL FOR THE PRODUCTION OF HALF-TONE COLOUR SEPARATIONS, PROOF AND PRODUCTION PRINTS. PART 7: PROOFING PROCESSES WORKING DIRECTLY FROM DIGITAL DATA
CORRESPONDENCIA: esta norma es idéntica (IDT) por traducción de la ISO 12647-7:2013.
DESCRIPTORES: tecnología gráfica; caracterización; reproducción de color; medio tono; impresión de prueba; dato digital.
I.C.S.: 37.100.01
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2014-11-06
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La norma NTC-ISO 12647-7 (Primera actualización) fue ratificada por el Consejo Directivo de 2014-10-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 72 Imprenta y Editoriales.
AGFA GRAPHICS S.A.
ASOCIACIÓN COLOMBIANA DE LA INDUSTRIA DE LA COMUNICACIÓN GRÁFICA -ANDIGRAF- DIARIO LA REPÚBLICA DISONEX S.A. GMG COLOR
IMPRENTA NACIONAL DE COLOMBIA PRINTER COLOMBIANA S.A.
SENA - CENTRO PARA LA INDUSTRIA DE LA COMUNICACIÓN GRÁFICA -CENIGRAF-
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ART PRINT LTDA.
CENTRO DE DESARROLLO TECNOLÓGICO PARA LA
COMPETITIVIDAD DE LA INDUSTRIA DE LA COMUNICACIÓN GRAFICA -CIGRAF- CODISCOS LITOGRAFÍA S A.
COLORNEWS LTDA.EDITORA SURCOLOMBIANA S.A.
FERROSTAAL DE COLOMBIA LTDA. FORMAS Y VALORES S.A.
GRÁFICAS COUAPA GRÁFICAS JAIBER S.A.S. GRÁFICAS MUNDIAL S.A.S. IMPRESOS JC LTDA.
INCODEF S.A.
INDUCARTÓN LTDA. LEGIS S.A.
LINOTIPIA MARTÍNEZ LTDA. LOS TRES EDITORES S.A.S.
PANAMERICANA FORMAS E IMPRESOS S. A. PROGRAMA DE TRANSFORMACIÓN PRODUCTIVA -PTP- EDITORIAL E INDUSTRIA DE LA COMUNICACIÓN GRÁFICA- PUBLIMPRESOS S.A.S. SIEGWERK COLOMBIA LTDA. TC IMPRESORES LTDA. TINTAS S.A. - SUNCHEMICAL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
RESUMEN
NORMA TÉCNICA COLOMBIANA
NTC-ISO 12647-7 (Primera actualización)
CONTENIDO Página 1. OBJETO Y ALCANCE ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TÉRMINOS Y DEFINICIONES ... 2 4. REQUISITOS ... 2
4.1 ARCHIVOS DE DATOS, SIMULACIÓN DE TRAMAS ... 2
4.2 IMPRESIÓN DE PRUEBA ... 3
5. MÉTODOS DE ENSAYO ... 7
5.1 TIRA DE CONTROL ... 7
5.2 OBJETOS DE ENSAYO ADICIONALES ... 8
5.3 MEDICIÓN DEL COLOR ... 8
5.4 MEDICIÓN DE LOS VALORES TONALES MEDIANTE COLORÍMETRO TRIESTÍMULO O ESPECTROCOLORÍMETRO ... 9
5.5 MEDICIÓN DEL BRILLO ... 9
5.6 APRECIACIÓN VISUAL DE LAS CONCORDANCIAS DE LA IMPRESIÓN DE PRUEBA EN PRENSA ... 9 BIBLIOGRAFÍA ... 20 DOCUMENTO DE REFERENCIA ... 21 ANEXOS ANEXO A (Normativo) CERTIFICACIÓN ... 10
RESUMEN
NORMA TÉCNICA COLOMBIANA
NTC-ISO 12647-7 (Primera actualización)
Página
ANEXO B (Normativo)
RESISTENCIA AL FROTE DE UNA TINTA DE LA PRUEBA ... 12 ANEXO C (Normativo)
GAMA DE PARCHES EXTERIORES ... 16 ANEXO D (Informativo)
RUTINAS DE CERTIFICACIÓN ORGANIZACIONALES PARA APRECIACIONES VISUALES DE CORRESPONDENCIA ENTRE IMPRESIONES DE PRENSA
E IMPRESIONES DE PRUEBA ... 18
TABLAS
Tabla 1. Coordenadas CIELAB, brillo y tolerancias para tipos de sustrato
de prueba sin imprimir ... 4 Tabla 2. Tolerancias adicionales para los parches de control ... 5 Tabla 3. Reflectancias espectrales ... 9
RESUMEN
NORMA TÉCNICA COLOMBIANA
NTC-ISO 12647-7 (Primera actualización)
1 de 21
TECNOLOGÍA GRÁFICA.
CONTROL DEL PROCESO PARA LA PRODUCCIÓN DE SEPARACIONES DE COLOR EN MEDIO TONO, IMPRESIONES DE PRUEBA Y DE PRODUCCIÓN. PARTE 7: PROCESOS DE PRUEBA QUE FUNCIONAN DIRECTAMENTE
A PARTIR DE DATOS DIGITALES
1. OBJETO Y ALCANCE
Esta parte de la norma especifica los requisitos para los sistemas que se van a utilizar para producir impresiones de prueba digital en papel destinadas a simular una condición de impresión definida por un conjunto de datos de caracterización. Se suministran recomendaciones con respecto a los métodos de ensayo adecuados que se asocian con estos requisitos. Esta parte de la NTC-ISO 12647 es independiente del método utilizado para producir una impresión de prueba digital.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos todo o en parte, son normativos en este documento e indispensables para su aplicación. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC-ISO 12647-1:2004, Tecnología grafica. Control del proceso para la producción de separaciones de color en medio tono, impresiones de prueba y de producción. Parte 1: parámetros y métodos de medición.
NTC-ISO 12639, Tecnología grafica. Intercambio de datos digitales de preimpresión. Formato de archivo de imagen de etiqueta. para la tecnología de imagen (tiff/it)
NTC-ISO 13655, Tecnología grafica. Medición espectral y calculo calorimétrico para imágenes en artes graficas
NTC-ISO 3664, Condiciones de visualización. Tecnología gráfica y fotografía.
NTC-ISO 12640-1 Tecnología grafica. Intercambio de datos digitales de preprensa. Datos de imagen en color cmyk normal (CMYK/SCID)
ISO 8254-1, Paper and Board. Measurement of Specular Gloss. Part 1: 75° Gloss with a
Converging Beam, TAPPI Method.
ISO 12040, Graphic Technology. Prints and Printing Inks. Assessment of Light Fastness Using
RESUMEN
NORMA TÉCNICA COLOMBIANA
NTC-ISO 12647-7 (Primera actualización)
2
ISO 12642-2, Graphic Technology. Input Data for Characterization of 4-Colour Process Printing.
Part 2: Expanded Data Set.
3. TÉRMINOS Y DEFINICIONES
Para los propósitos de este documento se aplican los términos y las definiciones que se indican en la NTC-ISO 12647-1 y las siguientes:
3.1 Prueba digital. Prueba electrónica o impresa producida directamente a partir de datos
digitales, en una pantalla (prueba blanda) o sobre un sustrato (prueba dura).
3.2 Impresión de prueba digital. Prueba impresa digital. Prueba digital producida como copia
de reflexión sobre un sustrato de prueba.
3.3 Sustrato de prueba. Sustrato de impresión usado para el proceso de prueba impresa. 3.4 Impresión de prueba de medio tono. Impresión de prueba elaborada utilizando la misma
tecnología de trama (por lo general, puntos de medio tono ponderados en el centro) como para la impresión de producción prevista.
NOTA A la entrada Esto se hace con el fin de intentar producir (y por lo tanto verificar la existencia de) los mismos aspectos de tramado tales como rosetas, moire o patrones alternos (Aliasing) que se esperan en la impresión de producción correspondiente. Una posibilidad es la prueba en un mapa de bits producido en una plancha de producción o una fotocomponedora (film setter)
3.5 Período de estabilización de la impresión. Tiempo que transcurre desde la producción de
una impresión de prueba hasta que se obtiene un color estable.
NOTA A la entrada. Esta propiedad la debe especificar el fabricante.
…
BIBLIOGRAFÍA
[1] ISO 12642-1, Graphic Technology. Input Data for Characterization of 4-Colour Process
Printing. Part 1: Initial Data Set.
[2] ISO 13656, Graphic Technology. Application of Reflection Densitometry and Colorimetry
to Process Control or Evaluation Of Prints and Proofs.
[3] ISO 15076-1, Image Technology Colour Management. Architecture, Profile Format and
Data Structure. Part 1: Based on ICC.1:2004-10.
[4] ISO 15930 (All Parts), Graphic Technology. Prepress Digital Data Exchange Using PDF. [5] ANSI CGATS.5:2003, Graphic Technology. Spectral Measurement and Colorimetric
Computation for Graphic Arts Images.
[6] DIN 53131-2, Prüfung von Papier - Inkjet-Medien - Teil 2: Trocknungszeit (Testing of
Paper - Ink Jet Media). Part 2: Drying Time).
