ESTUDIO DE APROVECHAMIENTO HÍDRICO CON FINES TERMO MEDICINALES, LIMBANI PERÚ

1

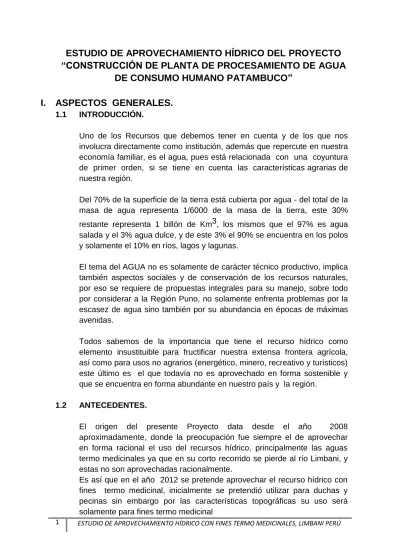

ESTUDIO DE APROVECHAMIENTO HÍDRICO DEL PROYECTO

“CONSTRUCCIÓN DE PLANTA DE PROCESAMIENTO DE AGUA

DE CONSUMO HUMANO PATAMBUCO”

I. ASPECTOS GENERALES.

1.1 INTRODUCCIÓN.

Uno de los Recursos que debemos tener en cuenta y de los que nos involucra directamente como institución, además que repercute en nuestra economía familiar, es el agua, pues está relacionada con una coyuntura de primer orden, si se tiene en cuenta las características agrarias de nuestra región.

Del 70% de la superficie de la tierra está cubierta por agua - del total de la masa de agua representa 1/6000 de la masa de la tierra, este 30% restante representa 1 billón de Km3, los mismos que el 97% es agua salada y el 3% agua dulce, y de este 3% el 90% se encuentra en los polos y solamente el 10% en ríos, lagos y lagunas.

El tema del AGUA no es solamente de carácter técnico productivo, implica también aspectos sociales y de conservación de los recursos naturales, por eso se requiere de propuestas integrales para su manejo, sobre todo por considerar a la Región Puno, no solamente enfrenta problemas por la escasez de agua sino también por su abundancia en épocas de máximas avenidas.

Todos sabemos de la importancia que tiene el recurso hídrico como elemento insustituible para fructificar nuestra extensa frontera agrícola, así como para usos no agrarios (energético, minero, recreativo y turísticos) este último es el que todavía no es aprovechado en forma sostenible y que se encuentra en forma abundante en nuestro país y la región.

1.2 ANTECEDENTES.

El origen del presente Proyecto data desde el año 2008 aproximadamente, donde la preocupación fue siempre el de aprovechar en forma racional el uso del recursos hídrico, principalmente las aguas termo medicinales ya que en su corto recorrido se pierde al río Limbani, y estas no son aprovechadas racionalmente.

Es así que en el año 2012 se pretende aprovechar el recurso hídrico con fines termo medicinal, inicialmente se pretendió utilizar para duchas y pecinas sin embargo por las características topográficas su uso será solamente para fines termo medicinal

(2)

2

Actualmente existe una captación rustica que no capta en forma eficiente el recurso hídrico, presentando fisuras y fugas del recurso hídrico debido a su estado de deterioro, el sistema de almacenamiento es una poza que se encuentra en completo estado de abandono, por lo que no existe un uso eficiente del recurso hídrico.

1.3 OBJETIVOS DEL ESTUDIO. 1.3.1. OBJETIVO GENERAL.

 Realizar el estudio de aprovechamiento hídrico para determinar la disponibilidad hídrica y comportamiento del recurso hídrico en cantidad y calidad provenientes de las fuentes de agua manantial Sachapampa 1 y Sachapampa 2., para el Proyecto “ggggggggggggggggg”.

1.3.2. OBJETIVOS ESPECIFICOS.

 Determinar la disponibilidad hídrica de la fuente de agua manantial Sachapampa 1 y Sachapampa 2, y su comportamiento en el tiempo y espacio.

 Determinar y cuantificar la demanda hídrica de los recursos hídricos a nivel mensualizado para el proyecto propuesto.

 Realizar el balance hídrico para cada captación, para las situaciones actual y futura.

1.4 JUSTIFICACIÓN DEL ESTUDIO.

El agua es un recurso natural escaso e indispensable para la vida y desarrollo de las diferentes actividades productivas (agrícola, pecuaria, minera, industrial, etc.), entre las que se encuentra el procesamiento de agua para consumo humano.

El presente estudio de aprovechamiento hídrico del Proyecto

“Construcción de poza de agua termo medicinal Limbani”, proporciona

una información básica con respecto a los estudios desarrollados y trabajos de campo realizados con el fin de evaluar y cuantificar la disponibilidad hídrica y requerimiento de la demanda hídrica del Proyecto.

El presente Proyecto permitirá usar el recurso hídrico termo medicinal utilizar en forma eficiente para brindar un servicio de calidad a los usuarios del distrito de Limbani así como cuidar la contaminación ambiental ya que en la actualidad viene generando algunos usuarios por estar a la intemperie.

(3)

3

II. EVALUACION HIDROLOGICA.

2.1. DESCRIPCIÓN GENERAL DE LA CUENCA Y CURSO PRINCIPAL DE LA FUENTE.

Se define la cuenca como una unidad territorial definida por una línea divisoria de aguas (parte-aguas), capta precipitación, drena escurrimiento superficial, tiene una red de drenaje, drena hacia un río, lago, laguna, mar u otro cuerpo de agua. Además de eso la cuenca es el territorio natural donde nosotros podemos captar el agua bajo dos conceptos, como vida cuando lo ingerimos y regamos cultivos, pero también como generadora de riesgo, cuando tenemos excesos de agua como inundaciones y los escases de agua como sequias que impactan en el agro.

La cuenca constituye una unidad biofísica y cada cuenca tiene sus propias particularidades meteorológicas del suelo tan importante para los cultivos como para producir alimentos, hidrológicas, geológicas, entre otras características, que de alguna manera gobiernan el desarrollo de la flora, la fauna y de las actividades productivas del hombre. Bajo este concepto de cuenca hidrográfica, el presente estudio ha sido desarrollado sobre el ámbito de la unidad hidrográfica rio Patambuco, que es un afluente del río Inambari.

El proyecto contempla la realización de procesamiento de agua para consumo humano, ubicada en la unidad hidrográfica del rio Patambuco, que se captará agua proveniente de las aguas superficiales manantial Sachapampa 1 y Sachapampa 2, con fines industriales.

2.1.1. UBICACIÓN GEOGRÁFICA Y DEMARCACIÓN HIDROGRÁFICA.

El ámbito del “Estudio de aprovechamiento hídrico para el Proyecto de mmmmmmmmmmmmmmmmmmmmmmm”, tiene la siguiente ubicación política, geográfica, Hidrográfica y administrativa.

a) Ubicación Política

Políticamente está ubicado en el Sector de Chacapamapa, Comunidad de Chaupi Ayllu, Distrito de Patamabuco, Provincia de Sandia, Departamento de Puno.

(4)

4

b) Ubicación Hidrográfica

La unidad hidrográfica rio Ajoyajota, es afluente del rio Lacca, que luego alimenta al rio Macusani, y esta al rio San Gabán, y constituyen parte de la red hidrográfica de la cuenca del río Inambari que drena sus aguas a la vertiente del Atlántico., Ver Grafico N° 2.02.

(5)

5

c) Ubicación Geográfica

La zona de estudio para la regulación del río Pumamayo, se ubica a 11 km de la ciudad de Macusani, aproximadamente, en las coordenadas geográficas 14,05° de latitud Sur y 70,33° de longitud Oeste, entre las coordenadas UTM (WGS 84 - Zona 19S) 8 432 312 – 8 450 169 metros

(6)

6

Norte y 350 742 – 367 981 metros Este, hoja de Macusani 29V, entre las altitudes 4,550 msnm hasta los 5,250 msnm (límite de los Nevados Toldoqueri Condor y Queroni).

La ubicación de la salida del punto de represamiento de la laguna se encuentra en las coordenadas UTM (WGS 84 - Zona 19S) 353 670,13 E y 8 443 911,15 N.

Grafico Nº 2.03 Ubicación del proyecto

d) Ubicación Administrativa

El ámbito de influencia hídrica de la unidad hidrográfica rio Ajoyajota administrativamente tiene la siguiente dependencia:



El Ministerio de Agricultura - MINAG



La Autoridad Nacional del Agua - ANA



La Administración Local de Agua Huancané – Inambari 1.1.1 Accesibilidad – Vías de comunicación

El acceso a la zona del proyecto es por vía terrestre mediante una carretera asfaltada de 253 km de longitud, desde la ciudad de Puno. A 44 km de Puno se pasa por la localidad de Juliaca hasta el pueblo de Macusani con 209 km de la carretera Interoceánica, Tramo IV. A 4 km antes de llegar a Macusani se tiene un desvío de trocha carrozable de 6 km de longitud para llegar al paraje Ajoyajota.

Zona del Proyecto

(7)

7

Esta vía sería utilizada para el transporte de materiales de construcción, como cemento, fierro y otros insumos, así como para el transporte del equipamiento necesario.

Cuadro Nº 2.01 Vía de acceso al área del Proyecto

Tramo de carretera Características de la carretera Distancia (km)

Puno – Juliaca Asfaltada – Interoceánica 44

Juliaca – Macusani Asfaltada – Interoceánica 209

Macusani – Desvío Munay Paqocha Asfaltada – Interoceánica 4,3

Desvío Munay Paqocha – Ajoyajota Trocha carrozable 5,9

Geográficamente se localiza al extremo Sur de la cuenca limitando con la cordillera del Carabaya. El río Inambari se extiende entre las coordenada UTM WGS84: 419,602 – 8’593,980 y 472,122 – 8’383,265. La cuenca ocupa pisos altitudinales desde los 225 msnm en la desembocadura con el río Madre de Dios (Boca Inambari), hasta los 5000 msnm en la naciente del río Inambari en Puno. La cuenca se encuentra dentro del ámbito de la AAA Madre de Dios, abarca 20174.9 km2 de superficie y un perímetro de 1146.36 km. Representa el 18% de AAA.

En caso de la cuenca del Inambari hidrográficamente tiene los siguientes límites: Por el Norte: cueca alta de Madre de Dios (U.H.46644). Por el Este limita con la cuenca de Tambopata (U.H. 46644). Por el Sur limita con la cuenca Azangaro (U.H. 019) y la cuenca suches (U.H. 0172). Y, por el Oeste limita con la Cuenca del Urubamba (U.H.4994) y la cuenca Alto madre de Dios (U.H. 46649).

El área total de la cuenca Inambari es de 2,0174km2, el número total de ríos es de 27 y 91 quebradas, el número de lagos y lagunas es de 97, el curso principal del rio es de 448km.

La sede administrativa de la Autoridad Local de agua se encuentra ubicado en la provincia de Carabaya con su capital de Macusani el nombre que lleva es: Administración local de Agua Inambari (ALA-I), que pertenece a la autoridad administrativa (AAA), de Madre de dios, actualmente esta autoridad no se encuentra implementada.

(8)

8

El punto de captación del agua para el Proyecto se encuentra en el distrito de Limbani en la margen Izquierda del rio Limbani, por las características topográficas con las que posee este distrito las aguas son termo medicinales cuyo manantial se denomina Bañupampa, localizado en coordenadas WG-84- UTM: 425431 E, y 8434713 N.

(9)

9

FIGURA 1.

ÁMBITO DE INTERVENCIÓN DE LA ALA INAMBARI

2.1.2. DEMARCACIÓN POLÍTICA.

Es la única cuenca que tiene parte de los tres Gobiernos Regionales, Madre de Dios, Puno y Cusco, los cuales equivalen a 9%, 67% y 24% respectivamente. En Madre de Dios es una pequeña parte de la provincia de Tambopata, en Puno es parte de la provincia de Carabaya y Sandia y en Cusco abarca todo la provincia de Quispicanchis., el distrito de Limbani pertenece a la provincia de sandia.

(10)

10

El territorio del distrito de Distrito de Limbani tiene una superficie de 2,144.43 Km2, es pertinente señalar que la densidad poblacional es de 1.74 habitantes / Km.

FIGURA 2.

UBICACIÓN DEL ÁMBITO DEL PROYECTO

ECOLOGÍA.

En la parte baja presenta zonas de vida de bosque muy húmedo-Subtropical, en la parte media un bosque pluvial - Subtropical y en la parte alta la zonas son de paramo y tundra pluvial - Alpino Subtropical.

CARACTERÍSTICAS FISIOGRÁFICAS.

La cuenca presenta grandes variaciones en su relieve que van desde

Terrazas altas ligeramente disectadas o llanuras aluviales en la parte baja a Manantial Bañupampa 425431 E, y 8434713 N

(11)

11

cordilleras de pendientes abruptas en la parte alta, en la zona de Puno, pasando por Montañas altas muy empinadas.

RECURSOS HÍDRICOS SUPERFICIALES.

Sus principales afluentes son los ríos San Gabán, que nace al sur de Macusani y el río Araza, que nace al sur de Marcapata en el departamento del Cusco, en el nevado de Yanaloma (6111 msnm). La cuenca del río Araza es famosa por los yacimientos auríferos que existen a lo largo de su lecho. La mayoría de sus afluentes se encuentra en la margen izquierda, entre los que destacan los ríos: Sandia, San Bartolomé, Patambuco, Limbani, Coaza, Pararani y Caychihue; por la margen derecha destacan el Yahuarmayo, Chaspa, Loromayo, Jayabe, etc.

Es la cuenca con mayor cantidad de quebradas, cerca de 91, destacando las siguientes: Huacamayo Grande, Tigremayo, Dos de mayo, Lechemayo, etc.; así mismo, es la cuenca que tiene la mayor cantidad de lagunas (97 lagunas)

Como dato adicional en la cuenca del Inambari existen 517 glaciares, con un área de 300.81 km2 que hacen un volumen de almacenamiento de 6972.7 MMC.

2.1.3. ACCESIBILIDAD Y VÍAS DE COMUNICACIÓN.

El área del Proyecto, se comunica fácilmente con el distrito de Limbani a través de la Ciudad de Juliaca, que es el centro económico internacional del comercio de la región, prácticamente el tiempo de acceso en una unidad móvil desde la Ciudad de juliaca hasta la Ciudad de Limbani es de 4 a 5 horas. La vía de comunicación está compuesta por los sistemas de transporte carretero asfaltado y carrozable.

El sistema de transporte carretero es el más extenso y uno de los más importantes de la zona debido a su longitud y a la cantidad de vías de comunicación existente; así tenemos que toda la zona esta recorrida por una carretera principal que comunica desde la Ciudad de Juliaca hasta Madre de Dios y que está completamente asfaltada más conocida como la Interoceánica, parte de este tramo es utilizado para llegar al distrito de Limbani.

La accesibilidad del ámbito del Proyecto se muestra en el Cuadro 1.

CUADRO 1.

ACCESIBILIDAD AL PROYECTO DE DE AGUAS TERMOMEDICINALES LIMBANI.

RUTA km. VÍA HORAS

Juliaca – Provincia Azángaro 77 Asfaltada 1 h 20 min.

Prov. Azángaro – ingreso al

(12)

12

Ingreso a Distrito de Potoni –

Distrito de Cruzero 26 Trocha Carrozable 0 h 45 min

Distrito de Potoni – Distrito de

Limbani (zona de Proyecto) 60 Trocha Carrozable 1 h 15 min

2.1.4. ASPECTOS SOCIO ECONÓMICOS. POBLACION.

Distrito de Limbani: Con una población de 3,734 habitantes, ubicándose en el quintil 2 (más pobreza). Los niveles de carencia de su población son 6 8 . 4 % s i n a g u a d e r e d y 5 7 . 4 % carece de alumbrado eléctrico. La tasa de analfabetismo es de 11.4%. Presenta un Índice de Desarrollo Humano de 0.5263 (Cuadro 2).

CUADRO 2.

POBLACIÓN TOTAL DEL ÁMBITO DEL PROYECTO – DISTRITO DE LIMBANI

Categorías

AÑO 1993 AÑO 2007 % Tasa

crec. Interc. Población % Població n % URBANO 1,13 3 0. 40 1,70 5 0.4 6 _0.01992 _1.992 RURAL 1,70 0 0. 60 2,02 9 0.5 4 Total 2,83 3 1. 00 3,73 4 1.0 0

Fuente: INEI - Censos Nacionales 2007: XI de Población y VI de Vivienda.

VIVIENDA.

El material de construcción de las viviendas en las comunidades y caserío del distrito de Limbani son 48 % de hogares utilizan como material de construcción piedra con barro, mientras que el 21 % de hogares utiliza madera. Obsérvese en el Cuadro 3.

CUADRO 3.

CARACTERÍSTICAS DE LAS VIVIENDAS DISTRITO DE LIMBANI

Categorías Casos %

Ladrillo o Bloque de cemento 128 0.10

Adobe o tapia 44 0.03

Madera 274 0.21

(13)

13

Estera 28 0.02

Piedra con barro 636 0.48

Piedra o Sillar con cal o cemento 14 0.01

Otros 161 0.12

Total 1335 1.00

Fuente: INEI Puno – Censos Nacionales 2007.

SERVICIO DE AGUA POTABLE.

En el distrito de Limbani, el servicio de agua potable tiene una cobertura a 11% de viviendas mientras el 89% hogares no cuenta con este tipo de servicio, estas familias consumen agua de rio y/o acequia o de otros fuentes. Se observa que en esta localidad existe un alto déficit del servicio de agua potable. Véase el siguiente Cuadro 4.

CUADRO 4.

SERVICIOS DE AGUA POTABLE - DISTRITO DE LIMBANI

Red pública Dentro (Agua potable) 144 0.11

Red Pública Fuera 228 0.17

Pilón de uso público 37 0.03

Camión, cisterna 2 0.00 Pozo 55 0.04 Río, acequia 834 0.62 Vecino 32 0.02 Otro 3 0.00 Total 1335 1.00

Fuente: INEI Puno – Censos Nacionales 2007. SANEAMIENTO BÁSICO.

El distrito de Limbani, carece de Relleno Sanitario, los residuos sólidos generalmente son arrojados al campo. Esto trae como consecuencia una serie de enfermedades de infecciones agudas de las vías respiratorias, enfermedades de la cavidad bucal, trastornos de la conjuntiva, enfermedades infecciosas intestinales que atentan contra la salud de los pobladores, trayendo como consecuencia una baja calidad de vida de la población.

SERVICIO DE ALCANTARILLADO Y/O DESAGÜE.

El servicio de desagüe y alcantarillado es crucial en el ámbito de la jurisdicción del distrito, solo el 11% de los Hogares o viviendas cuenta con este tipo de servicio; mientras el 89 % de hogares no tienen acceso a este servicio, tal como se puede observar en el siguiente Cuadro 5.

(14)

14

SERVICIOS DE ALCANTARILLADO Y DESAGÜE, DISTRITO DE LIIMBANI

Fuente: INEI Puno – Censos Nacionales 2007.

SALUD.

En la zona de intervención del Proyecto, se observa que dentro de las diez primeras causas de morbilidad general (Cuadro 6), están referidas a las enfermedades infecciones agudas de vías respiratorias (EDAS) el cual representan el 19.65 %. Asimismo, dentro de ellas destacan las enfermedades del esófago y/o estomago que representa el 10.53 % . La situación se ve agravada por la inadecuada alimentación de la población especialmente en el campo, deficientemente alimentado en contenidos proteicos (falta de consumo de carne, fruta entre otros), dichas condiciones afectan principalmente a la población infantil menor de cinco años y en edad escolar. Actualmente, cuenta con un Centro de salud, a demás en el Centro Poblado de Huancasayani, que realiza actividades preventivas promociónales relacionadas con el seguimiento y monitoreo de los casos de riesgo, sobre todo de vacunación y prevención de enfermedades

CUADRO 6.

CAUSAS DE LA MORBILIDAD GENERAL - DISTRITO DE LIMBANI N° CAUSAS/GRUPO SEXO CASOS % INCIDENCIA

M F (1000)

1 INFECCIONES AGUDAS DE LAS VIAS RESPIRATO 312 427 739 19.65 186.62

2 ENFERMEDADES DEL ESOFAGO, DEL

ESTOMAGO

148 248 396 10.53 100

3 ARTROPATIAS (M00 - M25) 146 208 354 9.41 89.39

4 DORSOPATIAS (M40 - M54) 146 160 306 8.14 77.27

5 ENFERMEDADES CRONICAS DE LAS VIAS RESPIR

128 154 282 7.5 71.21

6 ENFERMEDADES HIPERTENSIVAS (I10 - I15) 104 119 223 5.93 56.31

7 TRASTORNOS DE LA CONJUNTIVA (H10 - H13) 93 96 189 5.03 47.73

Red pública dentro de la Viv. 38 0.03

Red pública fuera de la Viv. 78 0.06

Pozo séptico 31 0.02

Pozo ciego 424 0.32

Río, acequia 204 0.15

No tiene 560 0.42

(15)

15

8 ENFERMEDADES DE LA CAVIDAD BUCAL, DE LAS 89 79 168 4.47 42.42

9 OTRAS ENFERMEDADES DEL SISTEMA URINARIO 57 90 147 3.91 37.12

10 ENFERMEDADES INFECCIOSAS INTESTINALES (A 51 68 119 3.16 30.05

DEMAS CAUSAS 412 426 838 22.28 211.62

TOTAL 1686 2075 3761 100

FUENTE: Unidad de Estadística e Informática, RED Sandia 2010

EDUCACIÓN.

La población del distrito de Limbani, tiene un bajo nivel educativo, el cual se refleja en la existencia del alto índice de la mano de obra no calificada. El 17% de la población no saben leer ni escribir, es decir población sin nivel educativo más la población que cuenta con educación inicial. Apenas el 3% de la población total cuenta con educación superior incompleta y completa, mientras existe un alto porcentaje de población con educación primaria: es decir, 42% , así mismo el 34% de la población cuenta con estudios de educación secundaria. Obsérvese el siguiente Cuadro 7.

CUADRO 7.

NIVEL EDUCATIVO DE LA POBLACIÓN –DISTRITO LIMBANI

Sin Nivel 521 0.15

Educación Inicial 77 0.02

Primaria 1,476 0.42

Secundaria 1,208 0.34

Superior No Univ. Incompleta 63 0.02

Superior No Univ. Completa 97 0.03

Superior Univ. Incompleta 33 0.01

Superior Univ. Completa 66 0.02

Total 3,541 1.00

Fuente: INEI Puno – Censos Nacionales 2007.

ÍNDICE DEL NIVEL DE LA POBREZA.

En resumen el índice de pobreza del distrito, según el índice de desarrollo Humano es de 0.5263, y que se clasifica con una población “POBRE” en vista que dicha población se encuentra en el Quintil 2. Así mismo se puede observar, que este sector de la población carece de los servicios básicos ya que las comunidades campesinas y sus unidades agropecuarias ubicadas a varios kilómetros de distancia aún no cuenten con todos los servicios sociales y productivos que se requiere; esto se debe a la escasez de vías de comunicación con adecuadas condiciones de transitabilidad, que dificulta el oportuno acceso a los servicios públicos y privados, así como infraestructuras productivas

(16)

16

(Cuadro 8).

CUADRO 8.

INDICADORES SOCIALES DE LA POBLACIÓN - DISTRITO DE LIMBANI Descripción Indicadores

Población total 3,734

Población rural 54%

Quintil 2

Tasa desnutrición niños 6 -9 años 25%

Índice Desarrollo Humano 0.5263

Fuente: INEI, 2007 y Mapa de pobreza FONCODES- 2007.

ASPECTOS ECONÓMICOS.

El distrito de Limbani, presenta una fuerza laboral potencial, conformada por la población en edad de trabajar (PET). La población económica activa (PEA) del distrito de Limbani se encuentra participando en la actividad económica, ya sea teniendo un empleo que representa el 91.2%. La PEA ocupada se dedica a la actividad de minería artesanal (60 %), y complementariamente a las actividades agropecuarias.

PRODUCCIÓN AGRÍCOLA.

Los productos cultivados de mayor importancia en el distrito de Limbani son los productos de pan llevar, donde se destaca la producción de papa, olluco, oca, maíz y otros cultivos en la región parte de sierra, mientras en la ceja de la selva existe la producción de frutales como son: mandarina, naranja, plátano, toronja y otros. Estos cultivos son realizados por las unidades agropecuarias en pequeñas escalas de producción, es decir orientado para autoconsumo y en una proporción para la comercialización y/o venta en el mercado local (distrito).

Las principales actividades económicas de la zona de intervención se ven menos reforzadas y favorecidas por la escasa existencia y mantenimiento de vías de comunicación (carreteras), el cual restringe a los productos el acceso a mercados para la comercialización de excedentes en el mercado local. Las principales actividades económicas que dinamizan la economía local del distrito de Limbani son las siguientes (Cuadro 9).

CUADRO 9.

PRODUCCIÓN AGRÍCOLA - DISTRITO DE LIMBANI Cultivos Principales Hectáreas Cos. Rendimiento Kg/has Producción. TM Achiote

(17)

17

U.

Fuente: Ministerio de Agricultura, Agencia Agraria Sandia, Campaña 2010.

PRODUCCIÓN PECUARIA.

El desarrollo de la actividad pecuaria está centrado en la crianza de ganado vacuno, llama, alpaca y ovinos, así como la crianza de animales menores como el porcino, gallina y cuy. La producción en saca y carne, huevos, leche, lana se puede observar en el Cuadro 10.

CUADRO 10.

PRODUCCIÓN PECUARIA - DISTRITO DE LIMBANI

Fuente: Ministerio de Agricultura, Agencia Agraria Sandia, Campaña 2010.

ACTIVIDAD MINERA.

El desarrollo en este campo se circunscribe a la producción de la minería artesanal, Una de las potencialidades más importantes con que cuentan el distrito de Limbani, está referido a las atracciones de las minas de Santo Domingo, Alicia, CCapac Orcco, Sachapata, Cachicachini, Condorsencca, etc. Que son una alternativa de desarrollo y beneficiar de esta manera a la población distrital y provincial.

INFRAESTRUCTURA VIAL.

Arveja Grano Seco 24 1,100 26

Arracacha 32 8,650 277

Cacao 19 960 18

Café 46 980 45

Calabaza 7 9,300 65

Chocho – Tarwi 4 1,300 5

Frijo grano seco 7 980 7

Haba grano seco 56 1,500 84

Maiz Amarillo Duro 251 1,450 364

Maiz amiláceo 267 1,650 441 Mashua – Izaño 19 8,800 167 Mandarina 6 10,500 63 Naranjo 19 10,200 194 Oca 112 8,400 941 Olluco 78 7,850 612 Papa 1,290 13,900 17,931 Piguayo 2 7800 16 Pituca 52 7,800 406 Plátano 19 9,400 179 Toronja 14 10,200 143 Llacón 28 16,400 459 Yuca 94 9,200 865 Zapallo 27 8,200 221 TOTAL 2,473

(18)

18

El sistema de vías del distrito de Limbani, muestra un déficit muy notorio en cobertura y calidad, lo que constituye un factor limitante muy importante para el desarrollo del distrito, factor que se suma a una total ausencia de organización del sistema vial.

2.1.5. GEOMORFOLOGÍA DE LA CUENCA. TOPOGRAFÍA.

En general la topografía de la zona es accidentado, con rangos de elevación entre los 3 000 a 3600 m. Se puede observar el relieve con depresiones y fondos de valle en las áreas donde se asientan las Quebradas Ucumayo, Yanacocha, Palca y las Quebradas Quimbalete y Huayrapata.

GEOMORFOLOGÍA.

Las geoformas a nivel superficial se muestran de forma irregular presentando montañas moderadas hasta montañas con marcada inclinación de 70°, siendo muy pocas las áreas de suave inclinación; los valles presentes en el área de estudio tiene la forma tipo V, esto debido a la erosión de las Quebradas Ucumayo, Yanacocha, Palca y Quebradas Sin Nombre los que contienen depósitos aluviales.

CLIMATOLOGÍA.

El clima en el distrito de Limbani es variado; es decir, presentar un clima húmedo y frío, con una biotemperatura media anual que oscila entre 4.5º C y 6º C; se registran ocurrencias diarias de temperaturas de congelación. Debido a su topografía presentan características físicas y climatológicas muestra un variado clima: frio y húmedo, con épocas de precipitaciones de lluvias intensas, con grandes masas de nubes y neblinas, templado y cálido en la parte baja o ceja de selva.

El promedio máximo de precipitación total por año es de 750 mm, y el mínimo, de 500mm. Se ha estimado que la evapotranspiración potencial por año varía entre la cuarta parte y la mitad del promedio de precipitación pluvial total por año, lo que la ubica en la provincia de humedad: La humedad relativa promedio, se encuentra alrededor del 84%, presentando una evapotranspiración total anual promedio de 721 milímetros, lo que define la característica húmeda de la región.

Las lluvias empiezan regularmente en octubre y terminan en mayo. En los demás meses se presentan en forma irregular, pero con frecuencia se alarga o interrumpe ese periodo.

(19)

19

Entre noviembre y diciembre hay una temporada "Seca". El régimen de lluvias característico de la zona, aleja todo peligro de sequías.

Todos estos factores (topografía, altitud, precipitaciones pluviales, temperatura, humedad y vientos) determinan un clima húmedo templado cálido. A pesar de lo anterior, debido a la altitud, la dirección del sol, y la topografía, la zona posee una gama importante de micro-climas.

SUELOS.

El cuadro edáfico está conformado por suelos medianamente profundos, de textura media, con un horizonte superficial A bastante conspicuo, negro y ácidos por lo general, con influencia volcánica (Páramo Andosoles) o escasa o ninguna influencia piroclástica (Paramosoles). Completan el escenario edáfico, los Litosoles en pendientes inclinadas y donde emerge la roca viva (formaciones líticas). En las áreas depresionadas húmedas, dominan los Gleysoles alto andinos e Histosoles (suelos orgánicos).

GEOLOGÍA REGIONAL Y LOCAL.

La presente evaluación geológica se desarrolla sobre la base de la información publicada por el INGEMMET en sus cuadrángulos geológicos a escala 1:100 000 y observaciones directas en recorridos de campo.

En términos generales, la geología del área muestra la complejidad característica de la cordillera andina en el tramo de transición a la selva alta; aquí la diversidad petrográfica y las estructuras de deformación son frecuentes.

ESTRATIGRAFÍA.

En el área de estudio las rocas sedimentarias aflorantes son esencialmente de edad cretácica; en menor proporción se tiene rocas sedimentarias más modernas, del Terciario, así como amplias zonas cubiertas por depósitos modernos del Cuaternario antiguo y reciente.

GEOLOGÍA ESTRUCTURAL.

El área de estudio se encuentra específicamente en la unidad morfoestructural andina conocida como Faja Subandina. En general esta faja se halla inmediatamente al este de la Cordillera Oriental, la cual se formó en el Paleozoico, sufrió las deformaciones producidas por la tectónica hercínica, luego se hundió a fondos marinos durante casi todo el Mesozoico, para luego elevarse nuevamente con la tectónica andina de fines del Cretácico al Terciario. Durante este lapso, las rocas sedimentarias que cubren a la cordillera oriental se pliegan también formando una faja que bordea a la cordillera Oriental, con sus formaciones cretácicas del grupo Oriente, Chonta y Vivian, así como sus formaciones terciarias Huayabamba e Ipururo.

(20)

20

El conjunto de la faja subandina muestra un claro alineamiento estructural, en el que las formaciones tienen un definido rumbo casi de este a oeste, que contrasta con la mayoritaria deformación andina, de rumbo sur este-noroeste. Esta variación en el rumbo formacional andino se debe a la deformación producida por la deflexión de Abancay, bajo la presión de los esfuerzos y subducción de la placa Nazca bajo la placa sudamericana.

Durante el Meso-Cenozoico la faja subandina mostró una tendencia negativa formando una cuenca longitudinal en la que se depositó una espesa serie marino- continental. El tectonismo causó plegamiento y callamiento inverso subvertical. Formó una apretada secuencia de anticlinales y sinclinales, con fallas de sobre escurrimiento que ponen en contacto las formaciones cretácicas y terciarias, y con fallas perpendiculares al rumbo de los pliegues. El drenaje actual y las propias formas del relieve quedan muy controladas por la geología estructural, ya que las montañas, colinas y valles quedan dispuestos a manera de fajas correlativas al alineamiento que no presentan las formaciones sedimentarias.

HIDROLOGÍA.

En el distrito de Limbani existen cantidad de manantiales y lagunas y/o ccochas que son permanentes durante todo el año. La principal laguna se llama Aricoma, ubicado en la cordillera oriental de donde fluyen los demás vertientes que van a formar los siguientes ríos:

 Río Limbani 60 km de longitud afluente directo del Limbani.

 Río Phara 15 km. de longitud afluente del río Limbani.

 Río Usicayos 50 km de longitud afluente del río Limbani.

Los ríos pertenecen a la hoya hidrográfica de la vertiente del Atlántico y cuenca hidrográfica del Inambari, cuyos afluentes principales son los ríos Phara, Usicayos, Agualani y Limbani, Su caudal es alto, que puedan ser utilizados en la generación de energía eléctrica, piscicultura y riego.

2.1.6. ASPECTOS ECOLÓGICOS.

HÁBITATS PRESENTES EN EL ÁREA DE ESTUDIO.

La región de los andes del Perú, caracterizada por la fuerte gradiente de altitud que ocasiona una gran diversidad de comunidades vegetales. Las altas montañas provocan numerosas combinaciones de condiciones de humedad y temperatura, sosteniendo desde las más húmedas selvas montañosas, frías punas y áridos desiertos (Weberbauer 1945, Valencia 1992).

BIODIVERSIDAD.

La evaluación de la flora del área que comprende el Proyecto minero “San José”, tiene suma importancia en la determinación si existen especies catalogadas en

(21)

21

alguna categoría de protección establecida por el INRENA, así como si existieran sitios de reproducción y otros sitios críticos para mantener las poblaciones de tales especies que pueden verse afectados por las obras de ingeniería y por lo tanto establecer medidas de protección ante tales eventualidades.

FLORA.

De acuerdo con Gordón & Colb. (1968), el concepto de formaciones ecológicas, puede entenderse como aquel conjunto de plantas, pertenecientes o no a la misma especie, pero que presentan caracteres convergentes tanto en su forma como comportamiento. Dentro de este contexto, el criterio de formación vegetal constituye un enfoque eminentemente fisonómico, el cual, basado en los conceptos de estratificación y cobertura nos permite obtener una imagen de la disposición vertical y horizontal de la vegetación in situ.

FORMACIONES VEGETALES.

Las formaciones vegetales del Área de Influencia, no es uniforme. Las condiciones para el desarrollo de la vida en las zonas altas son extremas por las condiciones de altitud y el frío imperante, exigiendo adaptaciones considerables a las especies que habitan en ella. Por ello, ha permitido la presencia de diversos ecosistemas locales como una respuesta a las adaptaciones impuestas por las condiciones abióticas del medio. En base a esto, la biodiversidad en el área del Proyecto es baja. Se tiene así la presencia de las formaciones vegetales, siguientes:

a) Bosques de Galería b) Monte Ribereño

c) Afloramiento Rocoso y Roquedal d) Bofedales u Occonales

e) Pajonal de Puna f) Césped de Puna

g) Áreas de intervención Antrópica

Bosques de Galería: Este tipo de bosque se encuentra ubicado como una angosta franja ribereña ocupando generalmente terrazas aluviales de origen reciente a lo largo de las quebradas presentes en el área del Proyecto y es de carácter inundable durante el período creciente o de lluvias. Dada su característica de ser inundable, esta tiende a erosionarse, por lo que los desprendimientos de suelo son constantes.

Monte ribereño: Esta formación vegetal ocupa el tercer lugar en cuanto a la diversidad florística registrada en la zona evaluada. Está compuesta por arbustos, hierbas y escasos árboles perennifolios que crecen cerca y en la orilla de las quebradas tales como Yanacocha y Ucumayo.

(22)

22

formaciones líticas cuya superficie contiene un suelo poco profundo, producto de la erosión, además del detrito vegetal acumulado por varios años. En la base de estas rocas y protegidas entre las grietas viven todo el año algunas hierbas y sufrútices favorecidos por la humedad.

Está dominada por diversas comunidades, entre las cuales destacan las Poaceae: Stipa ichu, Calamagrostis vicunarum y Pennisetum clandestinum; asimismo se observó especies de la familia Astereaceae tales como Senecio evacoides y Werneria nubigena, así como a una gran variedad de líquenes tapizando las rocas de diversos colores y a algunos géneros de la familia Cactaceae, tales como Opuntia floccosa, el cual puede constituir grandes manchas blanquecinas. Esta formación vegetal sirve de refugio para mamíferos tales como el Lagiduim peruanun “vizcacha” o el Conepatus rex “zorrillo” o “añas”.

Bofedales u Occonales: Este tipo de vegetación se localiza mayormente en el área fuentes de agua permanentes. Ocupa terrenos horizontales o poco inclinados el cual proporciona al suelo la suficiente humedad proveniente del desagüe de la laguna y de las filtraciones.

La vegetación está dominada por especies propias de ambientes húmedos y está completamente cerrada careciendo de la presencia de las gramíneas altas y de los arbustos tanto erguidos como postrados. Esta formación vegetal constituye una fuente importante de alimentación al ganado y a la fauna silvestre durante la época de estiaje por permanecer siempre verdes.

En estos lugares se establece una flora herbácea, que forma grandes cojines planos o convexos muy compactos. En asociación a ésta crecen: Plantago rigida «champa estrella», además de frecuentes especies pigmeas o arrosetadas de dicotiledóneas”; como las asteráceas Hypochoeris meyeniana y Werneria nubigena, pero también poáceas como Calamagrostis vicunarum y Pennisetum clandestinum, entre otras.

Pajonal de puna: El pajonal de puna es el tipo de vegetación que encontramos por encima de los 3 800 m de altitud y llega, en la zona de estudio, hasta los 4 800 msnm. Las especies dominantes aquí pertenecen a la familia Poaceae.

Este tipo de biocenosis se ubica en las colinas de suave pendiente y cerros circundantes, la vegetación dominante son gramíneas de hojas duras y punzantes denominadas “ichu”, ocupando vastas superficies de pampas, fondos de valles y laderas moderadas. En las grandes extensiones, forman junto con el césped de puna, una comunidad mixta.

Las plantas características del pajonal, sobre todo especies de los géneros Stipa, Calamagrostis y Festuca, los cuales son conocidos con el nombre vernacular de

(23)

23

“ichu”. La vegetación de esta comunidad ha desarrollado mecanismos de comportamiento muy finos y precisos para poder sobrevivir en condiciones adversas como son el clima, la temperatura (día y noche), la altitud, la escasez de oxígeno y los vientos que son muy fuertes.

La mayor parte de las especies vegetales se encuentra en las laderas adyacentes a cursos o fuentes de agua.

Césped de puna: Se caracteriza por una vegetación baja de hierbas rizomatosas que ocupan terrenos más o menos planos, con suelos poco pedregosa y medianamente húmeda. Predominan las especies graminiformes que se asocian en matas, otras especies forman cojines planos o convexos, varias otras poseen hojas en roseta. Aunque poco conspicuos, también suelen crecer sufrútices postrados. Los elementos más comunes pertenecen a la familia Juncaceae: Distichia muscoides que forma pequeños parches, también se tiene representantes de la familia Astereaceae tales como Paranephelius uniflorus, Paranephelius ovatus y Werneria nubigena; asimismo, entre los representantes de la familia Poaceae tenemos a Calamagrostis vicunarum, Stipa ichu, Festuca dolicophylla asociadas a Pennisetum clandestinum. En las escasas rocas dispersas se puede observar que se hallan tapizadas por una diversas variedad de líquenes entre los que destacan Usnea sp o Caloplaca saxicola.

Áreas de intervención antrópica: Estas áreas son el producto de las actividades antropogénicas, que ha destruido, alterado y modificado la vegetación natural, causando la disminución de la cubierta vegetal y por ende la perdida de muchas especies de flora poco o nada conocidas; todo ello con fines de apertura áreas para la actividad agrícola, pecuaria, forestal, minera y de expansión urbana.

Las tierras forestales degradadas son tierras previamente boscosas que fueron severamente dañadas por la extracción excesiva de madera y/o productos forestales no maderables, prácticas deficientes de manejo, incendios reiterados, el pastoreo de ganado, la minería informal u otras alteraciones o usos de la tierra que dañan el suelo y la vegetación en tal grado que se sin actividades de reforestación inhibe o retrasa seriamente el restablecimiento natural del bosque después de su abandono.

DESCRIPCIÓN DE LOS HÁBITATS Y ESPECIES DE FAUNA.

La zona evaluada posee una fauna típica, adaptada a los bruscos cambios de clima y a las temperaturas extremadamente frías que caracterizan a este ecosistema. La fauna en las zonas cercanas a las localidades, con excepción de los invertebrados, es relativa en especies y pobre en densidad poblacional debido a actividades antrópicas la que ha ocasionado el desplazamiento de la fauna característica para un área de Selva alta, como el área del estudio, hacia zonas

(24)

24

alejadas. Sin embargo, esta se presenta en mayor número en los cuerpos de agua como quebradas y el río. En aquellas zonas alejadas a las actividades humanas, la fauna silvestre es variada.

Durante la visita de campo se realizaron observaciones intensivas, pero sin realizar colectas de especimenes de vertebrados. Posteriormente, mediante la revisión de fuentes bibliográficas especializadas identificó taxonómicamente las especies de fauna del área de influencia del Proyecto

2.1.7. CALIDAD DEL AGUA.

En el área de estudio existe abundante recurso hídrico que se pierde por los principales ríos que forman la vertiente del atlántico, en el área del Proyecto existe también aguas minero medicinal y que estas se vierten naturalmente al río Limbani.

Asimismo, el INSTITUTO GEOLOGICO MINERO Y METALURGICO (INGEMMET), en uso a sus facultades y de acuerdo al DS N°

015-2005-MINCETUR, y los artículos noveno y décimo, Certifica la clasificación y composición química de la fuente de agua termo medicinal en la que indica que son APTAS, solo para BAÑOS TERMALES, HIDROTERAPIA Y BALNEOLOGICA, por lo que su disponibilidad hídrica y calidad se ajusta a lo solicitado, cuyos resultados se muestran a continuación:

a) Por sus propiedades físicas: Termales mayor a 20°C

b) Por sus propiedades Químicas: No es mineral, la suma total de iones no supera los 100mg/l.

c) Por sus propiedades físico y químicas: Termal

d) Por sus formulas hidroquimicas: Es bicarbonatada sódica

e) Por su radioactividad: El ALFA total es de 9.585010x1011 milicuries, cuyos valores se encuentran permitidos en por la organización de la salud mundial (OMS), par uso de baños termales, Hidroterapia balneología. f) Por su presión osmótica: Son aguas Hipotónicas, ya que contiene la

osmolalidad menor a 0. 55.

La certificación fue expedida por Director de Geología Ambiental y Riesgo del INGEMMET.

2.2. DISPONIBILIDAD HIDRICA.

2.2.1. DISPONIBILIDAD HÍDRICA DE LA FUENTE.

Para la determinación de la disponibilidad hídrica del Manantial en estudio, se ha recurrido al aforo directo y a los testimonios de los beneficiarios quienes informaron que la fuente es permanente.

a. Localización.

El manantial se encuentra en la margen derecha del rio Limbani, según información proporcionada por la municipalidad distrital de Limabani indican que

(25)

25

este afloramiento natural de aguas calientes es producto de la formación volcánica que ha existido hace muchos años, Según la leyenda, las aguas termales que aparecen en esta localidad son producto de una erupción de la corteza terrestre que vendría a ser producto de un volcán apagado denominado “cerro colorado”.

Sobre el particular en relación a la información trabajada en campo se puede establecer la data siguiente (Cuadro 11).

CUADRO 11.

UBICACIÓN DEL MANANTIAL BAÑUPAMPA (FUENTE DE AGUA TERMAL)

A Región: PUNO

B Provincia: SANDIA

C Distrito: LIMBANI

D Localidad: BARRIO JOSE OLAYA

E Altitud (msnm) 3,418

F Coordenadas de ubicación: 425431 ESTE y 8434713 NORTE

G Clima predominante: FRIO HUMEDO

H Período de lluvias: NOVIEMBRE A ABRIL

Fuente: elaboración propia

b. Trabajos de campo.

Los trabajos correspondientes a campo, realizados por el consultor, están relacionados con el levantamiento topográfico y la determinación del caudal de la fuente:

LEVANTAMIENTO TOPOGRÁFICO.

Que detalla el relieve de la zona por donde se va proyectar el trazo de la construcción de la fuente del estudio y la infraestructura del sistema de de captación y almacenamiento a la poza para el depósito de las aguas termo medicinales. Se han analizado la diferencia de desniveles, utilizando el método de poligonal abierta.

Este trabajo, ha tenido como propósito el registrar los datos necesarios para ejecutar la representación de los diferentes rasgos naturales y artificiales de la zona de estudio y consiste en medir en forma rápida ángulos y distancias (taquimetría) a los puntos de interés para determinar su posición y cota correspondiente. La cota de la estación de apoyo al levantamiento topográfico debe estar referida al Nivel Medio del Mar.

REALIZACIÓN DE AFOROS.

Para el presente Proyecto de captación de aguas termo medicinal en el distrito de Limbani del sector Bañupampa va a tener como fuente de abastecimiento 01 manantial.

(26)

26

Para determinar el caudal de dichas fuentes se realizó un aforo volumétrico.

Fundamento Teórico para el Aforo Volumétrico

Método usado para medir caudales pequeños hasta 20 litros por segundo. Consiste en medir el tiempo que dura el llenado de un Volumen conocido de un recipiente graduado. La fórmula matemática para el cálculo del caudal es la siguiente: t V Q Donde: Q= Caudal (l/s)

V= Volumen llenado (litros)

t = Tiempo de llenado (segundos)

Procedimiento de aforo:

1. Desviar toda el agua de la fuente de agua y hacerla pasar a través del tubo o canaleta hasta el recipiente graduado.

2. Medir con el cronometro el tiempo que demora en llenar el recipiente graduado hasta un volumen conocido en la graduación.

3. Con los datos del volumen llenado y el tiempo se aplica la fórmula y se calcula el caudal de la fuente.

4. Con la finalidad de obtener mayor precisión el procedimiento se deberá repetir como mínimo cuatro veces obteniéndose cuatro datos para finalmente calcular el promedio (Cuadro 12).

CUADRO 12. RESULTADOS DEL AFORO: (MANANTIAL BAÑUPAMPA)

N° FUENTE Caudal de la fuente (l/s)

Coordenadas UTM

Altitud (msnm)

1 MAMANTIAL BAÑUPAMPA (Punto de captación) 0.45 425431 E. 3,420

8434713 N.

CAUDAL TOTAL DE DE LA FUENTE 0.45

(27)

27

2.2.2. DISPONIBILIDAD HIDRICA MENSUALIZADO (OFERTA).

Según el Cuadro 13, la disponibilidad del recurso hídrico se considera como oferta, con un caudal total de 0.45L/s, del manantial Bañupampa, haciendo un volumen anual total de 14,191.20 M3, cabe mencionar que este manantial es permanente como recurso termo medicinal.

CUADRO 13.

VOLUMEN DE AGUA DE AGUA MENSUALIZADO (MANANTIAL BAÑUPAMPA) Fuente de

Agua

Q (L/s)

VOLUMEN DE AGUA MENSUALIZADO (M3) Volumen Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Total

31 28 31 30 31 30 31 31 30 31 30 31 (m3/año)

Manantial

Bañupampa 0.45 1205.28 1088.64 1205.28 1166.4 1205.28 1166.4 1205.28 1205.28 1166.4 1205.28 1166.4 1205.28 14191.20

TOTAL 1205.28 1088.64 1205.28 1166.4 1205.28 1166.4 1205.28 1205.28 1166.4 1205.28 1166.4 1205.28 14191.20 Fuente: Elaboración propia.

2.3. USO Y DEMANDA DE AGUA.

2.3.1. CONSUMO DE AGUA PARA EL PROYECTO.

Considerando que es un caudal mínimo se tendrá una demanda de 35 Litros por segundo, para almacenar un caudal promedio de 15 metros cúbicos por día tomando en cuenta que el llenado de la poza de las aguas termo medicinales estará diseñada para una capacidad de 15 metros cúbicos (Cuadro 14).

CUADRO 14.

DEMANDA DE AGUA PARA EL PROYECTO

Fuente de Agua

Q (L/s)

DEMANDA DE AGUA MENSUAL PARA EL PROYECTO (M3) Volumen

Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Total 31 28 31 30 31 30 31 31 30 31 30 31 (m3/año)

Manantial

Bañupampa 0.35 937.44 847.72 937.44 907.20 937.44 907.20 937.44 937.44 907.20 937.44 907.20 937.44 11037.60

TOTAL 937.44 847.72 937.44 907.20 937.44 907.20 937.20 937.44 907.20 937.44 907.20 937.44 11037.60

Fuente: Elaboración propia.

2.4. BALANCE HIDRICO.

2.4.1. DISPONIBILIDAD HIDRICA DE LA FUENTE DEL AGUA.

Como se estableció en el itmen. 2.2.2, la disponibilidad hídrica es de 45 L/S, cuya fuente de abastecimiento es el manantial Bañupampa con una producción anual de 14191.20m3 por año, el recurso hídrico es permanente, producto de un afloramiento natural de aguas Termo medicinales.

(28)

28

2.4.2. DEMANDA HIDRICA DEL PROYECTO.

La demanda hídrica para el Proyecto se pretende captar un caudal de 35/l/s. para abastecer de agua a una poza de 15 M3, cuyas características hidráulicas de diseño se muestran en el capítulo III, de la ingeniería del Proyecto, el volumen anual utilizado será de 1137.20 M3/año

2.4.3. BALANCE HIDRICO DEL PROYECTO.

De acuerdo al Cuadro 15, se muestra que el manantial “Bañupampa” tiene una oferta hídrica de 0.45 l/s., equivalente a un volumen de 14191.20 m3/año y la demanda de consumo máximo por día será de 0.35 l/s. Haciendo un volumen anual de 11,037.60 m3/año (demanda), por lo tanto realizando el balance hídrico existe superávit hídrico de 3153.60 m3/año.

CUADRO 15.

BALANCE HÍDRICO DEL PROYECTO EN (M3)

Descripción MESES Volumen

Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Total 31 28 31 30 31 30 31 31 30 31 30 31 (m3/año) Demanda (m3) 937.44 846.72 937.44 907.2 937.44 907.2 937.44 937.44 907.2 937.44 907.2 937.44 11037.60 Oferta (m3) 1205.28 1088.6 1205.3 1166.4 1205.3 1166.4 1205.3 1205.3 1166.4 1205.3 1166.4 1205.3 14191.20 Superávit 267.84 241.92 267.84 259.2 267.84 259.2 267.84 267.84 259.2 267.84 259.2 267.84 3153.60 Déficit 0 0 0 0 0 0 0 0 0 0 0 0 0

Fuente: Elaboración propia.

2. INGENIERIA DEL PROYECTO.

3.1. PLANTEAMIENTO HIDRÁULICO.

El planteamiento hidráulico se basa en la disponibilidad hídrica de las aguas durante todo el año, y la ubicación altitudinal de las obras de captación y almacenamiento, que permita satisfacer la demanda de agua para el presente Proyecto.

La fuente de abastecimiento del recurso hídrico se obtendrá a partir del manantial ubicado dentro del terreno a una altura de 3520 msnm.

El abastecimiento de agua se realizara a través de una captación a media ladera, el mismo que será depositado en un reservorio de 15m3.

3.2. OBRAS HIDRÁULICA A CONSIDERAR PARA EL PROYECTO. 3.2.1. CAPTACIÓN DE MANANTIAL DE LADERA.

(29)

29

Elegida la fuente de agua e identificada como el primer punto del sistema de agua en el lugar del afloramiento, se construye una estructura de captación que permita recolectar el agua, para que luego pueda ser transportada mediante las tuberías de conducción hacia el reservorio de almacenamiento. La fuente en lo posible no debe ser vulnerable a desastres naturales, en todo caso debe contemplar las seguridades del caso.

El diseño hidráulico y dimensionamiento de la captación dependerán de la topografía de la zona, de la textura del suelo y de la clase del manantial; buscando no alterar la calidad y la temperatura del agua ni modificar la corriente y el caudal natural del manantial, ya que cualquier obstrucción puede tener consecuencias fatales; el agua crea otro cauce y el manantial desaparece.

Es importante que se incorporen características de diseño que permitan desarrollar una estructura de captación que considere un control adecuado del agua, oportunidad de sedimentación y facilidad de inspección y operación.

En el sistema se construirá 01 captación nueva de concreto, para captar un caudal de 0.35 l/seg.

3.2.2. POZA.

Luego de la recolección se requiere una construcción para el almacenamiento del agua, el mismo que será diseñado de acuerdo a la demanda de agua, este será de tipo apoyado, para eso se tendrá en cuenta el caudal de la fuente de agua. Para el Proyecto se necesita 01 reservorio apoyado, de material concreto, el mismo que tendrá que almacenar una cantidad de 15.00 M3 de agua.

3.3. DIMENSIONAMIENTO DE LAS OBRAS HIDRÁULICAS.

3.3.1. MEMORIA DE CÁLCULO DE MANANTIAL DE LADERA. Se muestra en el Anexo 1.

3.3.2. MEMORIA DE CÁLCULO DE POZA. Se muestra en el Anexo 2.

3.4. CARACTERÍSTICAS HIDRÁULICAS.

3.4.1. CAPTACIÓN DE MANANTIAL DE LADERA.

EL tipo de captación propuesto es el de captación de manantial en ladera, por las condiciones y las características que se presentan en el manantial.

Las dimensionas de la cámara húmeda son de 1.00M de ancho por 1.00M de largo, 1.00M de altura y un tirante de 0.70M.

La pantalla tiene una dimensión de 1.00M de ancho por 1.00M de altura, albergando a 4 orificios de 1 ½”. La tubería de salida es de 1 ½”.

(30)

30

3.4.2. POZA.

El volumen calculado del reservorio es de 15.12M3, en consecuencia se proyectó un reservorio de 3.50M de largo por 2.00M de ancho, 2.30M de altura y un tirante de 2.00M. La tubería de ingreso es de 1 1/2", y la tubería de salida es de 1”, así mismo la tubería de rebose es de 2”.

3.5. PRESUPUESTO DEL PROYECTO. Se muestra en el Anexo 3.

3.6. CRONOGRAMA DE EJECUCIÓN DE OBRA. Se muestra en el Anexo 4.

3.7. ESPECIFICACIONES TÉCNICAS.

01. CAPTACION DE MANANTIAL DE LADERA. 01.01. TRABAJOS PRELIMINARES.

01.01.01. LIMPIEZA Y DESBROCE. DESCRIPCIÓN DE LOS TRABAJOS.

Se refiere a los trabajos necesarios realizados al iniciar la obra, trabajos previos a la realización de los trabajos de trazo y replanteo, siendo necesario retirar todos los materiales extraños ubicados en el área del terreno.

MÉTODO DE EJECUCIÓN.

Se limpiará el terreno con equipo maquinaria, empleando tractor sobre orugas. La limpieza del terreno también es con el objetivo de retirar el material suelto granular del rió, sobre todo para tener la zona libre para efectuar los trabajos de trazos y replanteos respectivos.

CALIDAD DE LOS MATERIALES.

En esta partida no se emplearán materiales.

SISTEMAS DE CONTROL DE CALIDAD.

La calidad del trabajo tendrá un control visual, y estará a cargo inicialmente del maestro de obra, luego por el Residente y finalmente será verificada y aprobada por el Supervisor de obra.

UNIDAD DE MEDIDA.

La unidad de medida será: Metro Cuadrado (m2).

CONDICIONES DE VALORIZACION.

Se valorizará por metro cuadrado (m2) ejecutado de acuerdo al precio unitario.

01.01.02 TRAZO, NIVELACION Y REPLANTEO. 01.01.02. TRAZO, NIVELACION Y REPLANTEO.

(31)

31

DESCRIPCIÓN DE LOS TRABAJOS.

Estarán en función de los planos topográficos, puntos de poligonal acotados, cotas de la monumentación de la línea de conducción, obras de arte, así como de las redes de la distribución.

El trazo y replanteo de las obras lo realizará el topógrafo y serán verificados por el Inspector Residente de obras.

El trazo y replanteo de la estructura de captación se realizará 100 m aguas arriba y 100 m. aguas debajo de la estructura, en todo momento respetando el Proyecto y terrenos de terceros. Cualquier modificación por exigirlo así las circunstancias de carácter local, deberá recibir previamente la aprobación oficial.

La unidad de medida es el metro lineal (m)

MÉTODOS DE MEDICIÓN.

Se mide por ml. Por donde se ejecutara por una franja de terreno, para la colocada del tubo, la franja del terreno es arbitraria.

Se valorizará por metro lineal (m) ejecutado de acuerdo al precio unitario.

01.02. MOVIMIENTO DE TIERRA.

01.02.01. EXCAVACION MANUAL EN MATERIAL SUELTO. DESCRIPCIÓN DE LOS TRABAJOS.

Se refiere a las excavaciones manuales en material suelto practicadas para alojar las estructuras de las obras de arte, de acuerdo a lo indicado en los planos, con el fin de obtener un grado de empotramiento y fijación adecuados, para las construcciones que descansarán sobre ellas.

La zona en trabajo será desbrozada y limpiada de acuerdo a lo especificado en la Partida Limpieza de terreno manual.

Las excavaciones se deberán ceñir a las alineaciones, pendientes y cotas indicadas en los planos u ordenados por el Supervisor. En general, los lados de la excavación tendrán caras verticales conforme a las dimensiones de la estructura, cuando no sea necesario utilizar encofrados para el vaciado del cimiento.

(32)

32

El responsable de la ejecución de la obra deberá proteger la excavación contra derrumbes; todo derrumbe causado por error o procedimientos inapropiados del Responsable de Obra, se sacará de la excavación a su costo.

Todo material inadecuado que se halle al nivel de cimentación deberá ser excavado y reemplazado por material seleccionado o por concreto pobre, según lo determine el Supervisor. El responsable de la ejecución de la obra no deberá terminar la excavación hasta el nivel de cimentación sino cuando esté preparado para iniciar la colocación del concreto o mampostería de la estructura, material seleccionado. El Supervisor previamente debe aprobar la profundidad y naturaleza del material de cimentación.

CALIDAD DE LOS MATERIALES.

No se requieren materiales para la ejecución de los trabajos objeto de la presente Sección.

Cuando no se establezcan o no se puedan identificar tolerancias en las especificaciones o en el contrato, los trabajos podrán ser aceptados utilizando tolerancias indicadas por el Supervisor.

UNIDAD DE MEDIDA

La unidad de medida será: Metro cúbico (m3).

Se valorizará por metro cúbico (m3) ejecutado de acuerdo al precio unitario.

01.02.02. REFINE, NIVELACION Y COMPACTACION. DESCRIPCION.

Esta partida contempla, el suministro de la mano de obra, materiales y equipo para el refine nivelado y compactado de las secciones del Proyecto. Para secciones planas y laterales serán ala altura y ancho requerido y deberán ser culminados a los niveles y pendientes establecidas en los planos.

PROCESO CONSTRUCTIVO.

Los trabajos de refine caja de canal, después de haber concluido a satisfacción los trabajos de excavación de plataforma y terraplén compactado, para el use de canales en cortes y relleno de terraplén compactado para el caso de canales en relleno y de limpieza de terreno para el caso de canales en corte.

El refine de caja de canal en este Proyecto se realizara a mano por los beneficiarios con implementos adecuados.

(33)

33

Si durante la ejecución del trabajo se tropezara con elementos enterrados o aislados, tales como: ramas, troncos, piedras grandes, etc. que impidieran conformar la caja requerida, se deberá efectuar las sobre - excavaciones necesarias para extraer dichos elementos, procediendo luego a rellenar completamente la excavación con una compactación igual a la del material vecino hasta el nivel original de la plataforma y a excavar nuevamente la caja.

El Ingeniero Residente establecerá el método de refine mas adecuado. Se deberá poner especial cuidado en que el método de refine no dañe los estratos previstos del revestido de la caja canal cuando este haya sido previsto. Para el caso, se recomienda dejar un espesor adecuado de material, el cual deberá ser extraído mediante refine. El refine consiste en cortar los taludes y fondo, en forma manual.

MATERIALES. No corresponde.

MEDICION DE LA PARTIDA. Unidad de medida: ML.

Norma de medición :

El refine caja de canal se medirá en metros lineales (ml), para tai efecto se calculara mediante el corte de taludes y fondo no mayor de 0.05m o las que se requieran según la configuración del terreno.

TIPO DE CONTROL. El control se realizara:

 El supervisor verificara el avance correcto de obra según los rendimientos especificados en el análisis de costos unitarios.

 Si el avance de obra no es el adecuado y si no se llega al rendimiento especificado en el análisis de costos unitarios el supervisor de obra tomara las medidas que vea por conveniente para poder subsanar tal problema.

FORMA DE PAGO DE LA PARTIDA.

 Previa inspección del correcto desarrollo de los trabajos descritos.

 Una vez realizados las verificaciones se procederán a valorizar los metros lineales trabajados y poder realizar los pagos correspondientes a esta partida.

01.02.03. RELLENO COMPACTADO CON MATERIAL PROPIO. DESCRIPCIÓN DE LOS TRABAJOS.

Este trabajo consiste en el carguío y transporte de material extraído de la excavación para relleno por parte del responsable de la ejecución de la Obra, que serán utilizadas en las bases de los diferentes elementos estructurales.

(34)

34

Antes de ejecutar el relleno de una zona se limpiará la superficie del terreno eliminando las plantas, raíces u otras materias orgánicas. El material de relleno estará libre de material orgánico.

Se efectuará con material propio seleccionado en capas sucesivas no mayores de 20 cm., de espesor, debiendo ser bien compactada y regadas en forma homogénea, a humedad optima, para que el material empleado alcance su máxima densidad seca.

EXTENSIÓN Y COMPACTACIÓN DEL MATERIAL.

Los materiales de relleno se extenderán en capas sensiblemente horizontales y de espesor uniforme, el cual deberá ser lo suficientemente reducido para que, con los medios disponibles, se obtenga el grado de compactación exigido.

Durante la ejecución de los trabajos, la superficie de las diferentes capas deberá tener la pendiente transversal adecuada, que garantice la evacuación de las aguas superficiales sin peligro de erosión.

Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes controles principales:

- Medir los volúmenes de relleno colocado por el responsable de la ejecución de la obra en acuerdo a la presente especificación.

- Vigilar que se cumplan con las especificaciones ambientales incluidas en esta sección.

La unidad de medida será: Metro Cúbico (m3)

Se valorizará por metro cúbico (m3) ejecutado de acuerdo al precio unitario

01.02.04. ACARREO Y ELIMINACION DE MATERIAL EXCEDENTE D=30M. DESCRIPCIÓN.

Esta partida comprende el trabajo de eliminación del material excedente que se produce en obra hasta los lugares asignados. La partida comprende remoción, carguío mediante carretilla y almacenamiento temporal.

PROCESO CONSTRUCTIVO.

 Se utilizará mano de obra no calificada para cargar en carretillas o buggies.

 Se trasladará el material a un lugar de la obra para su ulterior evacuación a los botaderos autorizados.
