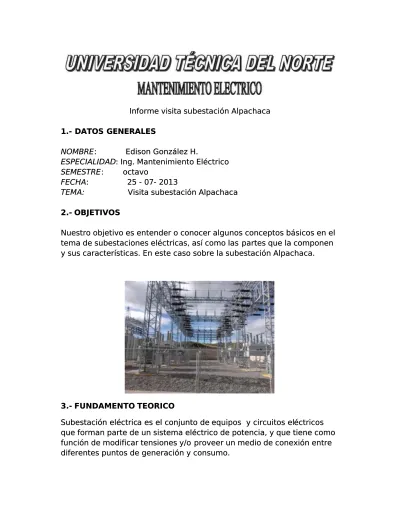

Informe visita subestación Alpachaca Informe visita subestación Alpachaca
1.- DATOS GENERALES
1.- DATOS GENERALES
NOMBRE
NOMBRE: : Edison González Edison González H.H. ESPECIALIDAD
ESPECIALIDAD: Ing. Mantenimiento Eléctrico: Ing. Mantenimiento Eléctrico
SEMESTRE
SEMESTRE: : octavooctavo
FECHA
FECHA: : 25 25 - - 07- 07- 20132013
TEMA:
TEMA: Visita subestación AlpachacaVisita subestación Alpachaca
2.- OBJETIVOS
2.- OBJETIVOS
Nuestro objetivo es entender o conocer algunos conceptos básicos en el Nuestro objetivo es entender o conocer algunos conceptos básicos en el tema de subestaciones eléctricas, así como las
tema de subestaciones eléctricas, así como las partes que la componenpartes que la componen y sus características. En este caso sobre la subestación Alpachaca.
y sus características. En este caso sobre la subestación Alpachaca.
3.- FUNDAMENTO TEORICO
3.- FUNDAMENTO TEORICO
Subestación eléctric
Subestación eléctrica es el conjunto de a es el conjunto de equipos equipos y circuitos ely circuitos eléctricoséctricos que forman parte de un sistema eléctrico de potencia, y que tiene como que forman parte de un sistema eléctrico de potencia, y que tiene como función de modificar tensiones y/o
función de modificar tensiones y/o proveer un medio de conexión entreproveer un medio de conexión entre diferentes puntos de generación y consumo.
La subestación ALPACHACA funciona en 3 circuitos de 13.800 voltios donde tenemos 10/12,5 MVA instalados a nivel de 69/13,8 kv, esta Subestación toma la carga generada por la Central El Ambi, con transformador que la eleva de 34.5 a 69 de MVA; tiene también otro transformador de 10 MVA para recibir la energía del Sistema Nacional Interconectado que es de 69 kv. Desde esta Subestación se distribuye la energía para Lomas de Azaya, avenida 13 de abril entre otras.
ELEMENTOS DE LA SUBESTACIÓN
Las subestaciones están conformadas por diversos tipos de equipos
eléctricos que asu vez forman parte de un sistema eléctrico de potencia, que tienen como funciónprincipal transformar tensiones y derivar
circuitos de potencia y/o distribución.
Una subestación según se nos explicó en el recorrido e «formación que se pudo recoger viendo los avisos de información y protección, estos se divden en 8 partes: T transformación. Protecciones. Maniobra. Medición. Comunicaciones. Control Dispositivos especiales. Acometidas y barras.
TRANSFORMACIÓN
Que viene a ser la parte más importante de la mayoría de las subestaciones.
Consta de:
El transformador de potencia o el
• Autotransformador, dependiendo de las condiciones del
sistema donde se opera.
PROTECCIONES
Que consta de varios equipos y accesorios que sirven para proteger y garantizar la integridad de la instalación ante posibles eventualidades y/o fallas. Estos pueden ser:
• Pararrayos: Cuernos de arqueo. Carburo de silicio y óxidos
metales.
• Fusibles: Expulsión. Limitador de corriente. Vacío. Chicotillo. • Blindaje: Todas las partes metálicas accesibles a las personas
incluyendo la cerca están todas conectadas entre sí y a la malla de tiena.
• Malla de tierra: red de jabalinas debajo de la instalación en
terreno adecuadamente preparado.
• Hilos de guarda, encima y alrededor de la instalación.
Maniobra
Conformada por todos los equipos de apertura, cierre y conmuta dónde circuitos (subsistemas)
• Interruptor de Potencia:
Es un dispositivo destinado a la conexión y desconexión de un circuito eléctrico de potencia en condiciones normales de carga, en vacío y especialmente en falla (sobrecorrientes y cortocircuitos)
En general un inten-uptor puede tener las siguientes partes:
Parte activa, constituida por la cámara de extinción de arcos, los contactos fijos y los contactos móviles con sus respectivos mecanismos de operación, oParte oas/va. constituida por la estructura
que soporta la parte activa.
Accesorios, formado por los bushing's, válvulas, conectores de tierra,
placa de características, tablero que contiene dispositivos de control, protección, medición y otros accesorios.
Las características de los interruptofes son:
Sistema de tensiones:monopolar y tripolar oMecanismo de accionamiento:Hidráulicos, neumáticos.
energía almacenada en resortes y mixto, oMedio en el que se encuentran los
contactos: Inmersos en aceite, hexafluoruro de azufre, aire y vado, o
Método de extinción del arco: Gran volumen de aceite.
pequero volumen de aceite, aire comprimido, hexafluoruro de azufre, vacio y soplado magnético, o T IPO de Operación: I nterruptor y
reconectador.
• Seccionadores
Son dispositivos de maniobra capaces de interrumpir en forma visible la continuidad de un circuito, pueden ser maniobrables bajo tensión pero
en general no se lo hace de este modo, debido a que poseen una capacidad de ruptura casi nula.
Por el tipo de aplicación Fig. 6 Seccionadores
• Seccionadores de maniobra • Seccionadores de tierra
• Seccionadores de puesta rápida a tierra • Seccionador fusfole
• Seccionador de potencia
Por su forma de funcionamiento
• Rotación sobre ejes laterales • Rotación sobre el eje central
Tipo de tensiones que manejan
• Monopolar • T ripolar Tpo de accionamiento • Manual • Automática •
MEDICIÓN
• Consta de dispositivos electromagnéticos cuya función principal
es aislar de los puntos de alta tensión y reducir proporcionalmente las magnitudes de tensión y corriente que se utilizan para la protección y medición de los diferentes circuitos del sistema
• Transformadores de Corriente
Son aparatos en que la corriente secundaria, dentro de las condiciones normales de operación, es prácticamente proporcional a la corriente primaria, aunque ligeramente desfasada.
Clasificación
De acuerdo a su aplicación: medición y protección De acuerdo a su funcionamiento: inducción y efecto hall De acuerdo a su construcción: medición, protección y mixtos
• Potencia Nominal (BURDEN)
Es la potencia aparente secundaria que aveces se expresa en VA y a veces en ohm. bajo una corriente nominal determinada y que se indica en la placa de características del transformador de potencial.
• Clase de precisión
La clase de precisión de medición se designa por el error máximo admisible, en por ciento, que el transformador puede introducir en la medición, operando con su corriente nominal.
Transformadores de Potencial
Son aparatos en que la tension secundaria dentro de las condiciones normales de operación, es prácticamente proporcional a la tensión primaria, aunque ligeramente desfasada
CONTROL
El sistema de control de una subestadón. normalmente esta todo centralizado en una sala única, aunque es posible que algunos equipos especiales cuenten con su propia sala de control.
En ambos casos, se cuenta con varios tableros de control medición y operación que funcionan permanentemente que los suelen llamar 'armarios*.
En estos armarios, están alojados todos los meddores que hagan falta (tensión, corriente, frecuencia fdp etc.) que normalmente son individuales para cada fase. Los botones y perillas de mando de los distintos equipos. Los dispositivos de alarma y finalmente recolectores de información.
Banco de Capacitores
Se denomina banco de capacitares, a un conjunto de varios capacitores conectados en serie y/o paralelo. Y se utilizan para la regulación de la tensión y mejoramiento del factor de potencia por una parte y en otros casos para mejorar o aumentar la capacidad de las líneas de transmisión.
3.6.1. Banco de Baterías
Se denomina así. a un grupo de varias baterías conectadas en serie y paralelo. Se utiliza como fuente de alimentación de respaldo de los elementos de protecdón.mecición. comunicación, fuerza motriz e iluminación en caso de emergencia.
Los más avanzados, denominados UPS cuentan con un sistema de control inteligente propio y mejores prestaciones.
3.6.2. Reactores
Son bobinas con núcleo magnético para absorber la saturación capacitiva en un tramo de línea largo (exceso de potencia reactiva)
Los reactores con núcleo vacío o de aire, siwen para conectar un banco de capacitores con alguna carga, a modo de amortiguador de corriente.
4.
CONCLUSIONES
•Una subestación es un conjunto de máquinas, aparatos y
circuitos, que están conectados su principal función transformar los parámetros de la potencia eléctrica, permitiendo el control del flujo de energía, brindando
seguridad para el sistema eléctrico, para los mismos equipos y para el personal de operación y mantenimiento.
•El uso de las subestaciones eléctricas es de vital importancia
entre la generación y carga ya que nos permite modificar la tensión, control del flujo de la energía necesaria para llevar a cabo los procesos. Las subestaciones se pueden dasificar en primarias, secundarias, y subestaciones en las plantas generadoras: el elemento principal de una subestación eléctrica es el transformador, que funciona con el principio de inducción, a través de una serie de bobinados, que permiten controlar el voltaje de salida.
BIBLIOGRAFÍA
http://www.emelnorte.com/eern/index.php?option=com_content&view=article&id=189:se-energizo-dos-circuitos-de-subestacion-alpachaca-&catid=34:boletines-de-prensa
‘Elementos de Diseño de Subestaciones Eléctricas'. Gilberto Enríquez Harper.
